Thiazole⁃based organophosphorus flame retardant： synthesis and application in epoxy resin

doi:10.19491/j.issn.1001-9278.2025.08.013

Abstract

Abstract:

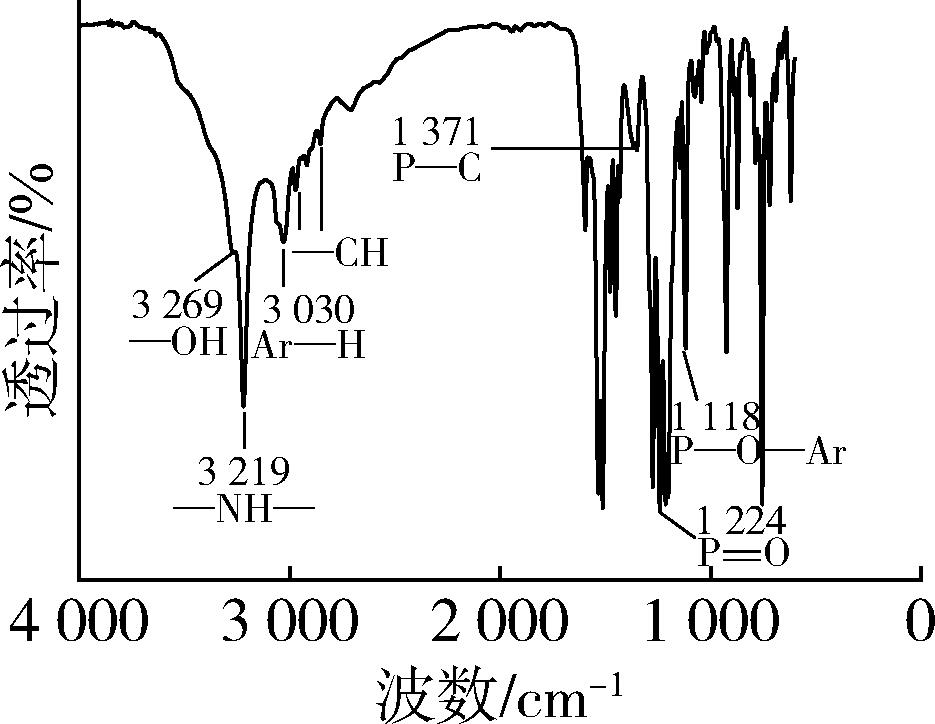

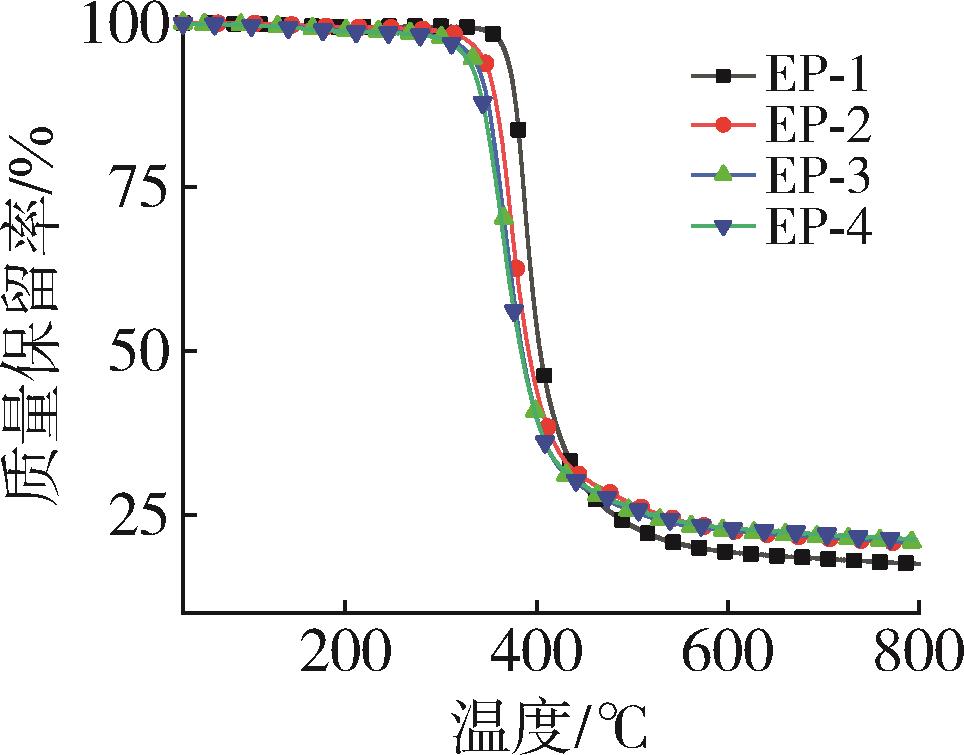

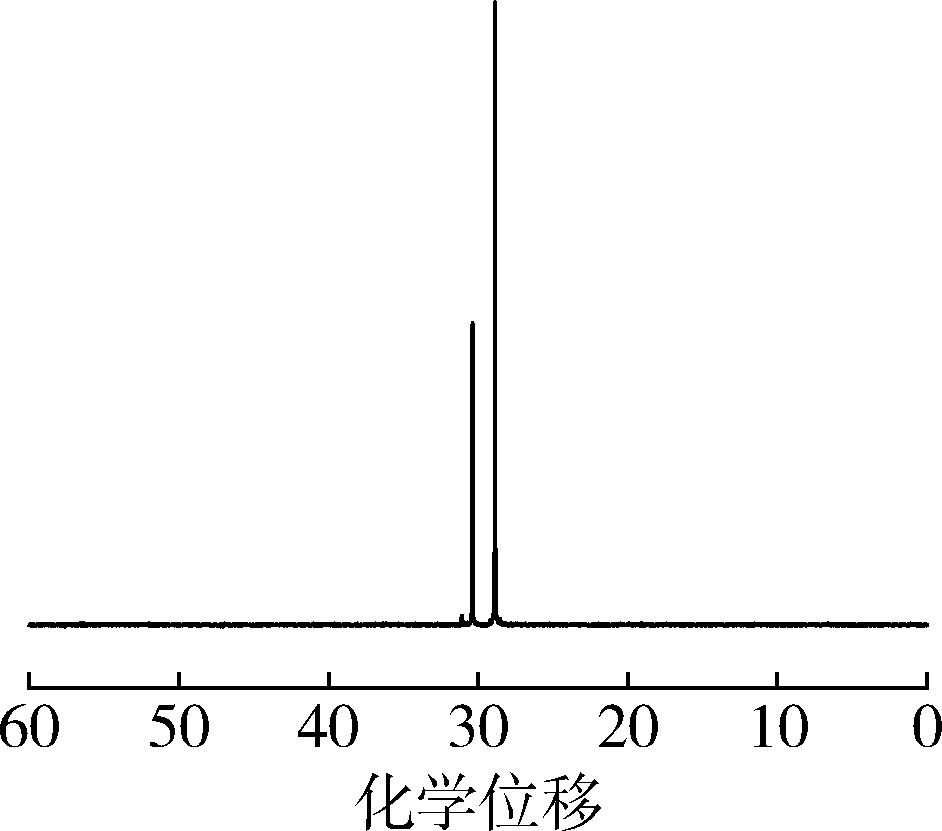

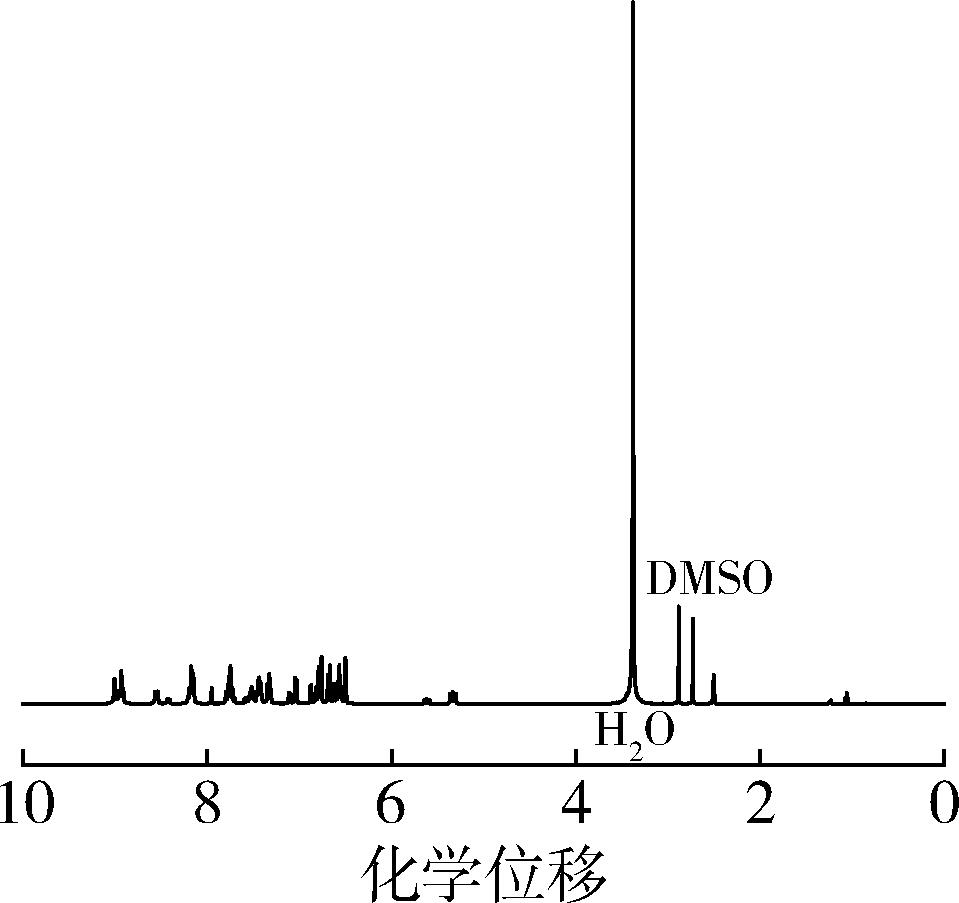

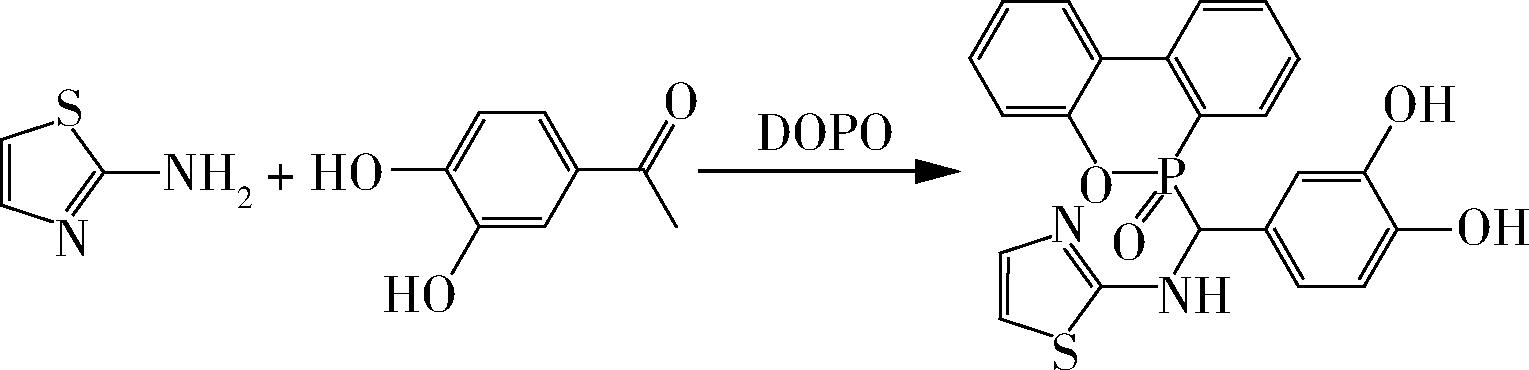

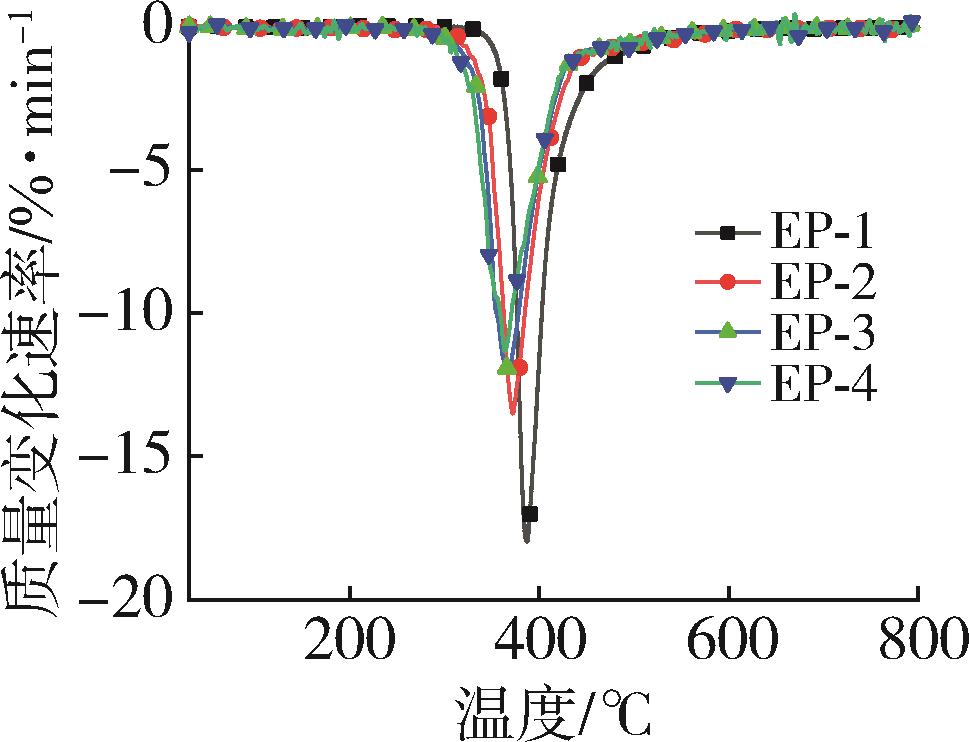

A novel thiazole⁃based organophosphorus flame retardant （D⁃P⁃A） was successfully synthesized via a one⁃pot method and its structure was characterized using FTIR and NMR spectroscopy. The effect of the resulting compound on flame retardancy and thermal stability were systematically evaluated in a bisphenol⁃A epoxy resin/4，4′⁃diaminodiphenylmethane curing system. Structural analysis confirmed the successful preparation of the target D⁃P⁃A compound， which exhibited remarkable char⁃forming catalytic activity. At a phosphorus loading of merely 0.8 wt%， the modified epoxy resin achieved a UL94 V⁃0 rating in vertical burning tests. Cone calorimetry demonstrated a significant improvement in fire performance， with peak heat release rate （pHRR）， average heat release rate （av⁃HRR）， and total heat release （THR） reduced by 51.2% （423.8 kW/m²）， 25.5% （189.7 kW/m²）， and 25.6% （114.1 MJ/m²）， respectively， compared to the pristine resin. Furthermore， thermogravimetric analysis revealed enhanced char residue at 800 ℃， increasing from 17.5 wt% to 21.2 wt%. These results collectively demonstrated the exceptional flame⁃retardant efficiency of D⁃P⁃A in epoxy resins， making it a promising candidate for high⁃performance fire⁃safe polymer applications.

Key words: epoxy resin, halogen?free flame retardant, synergistic flame retardant, intrinsic flame retardant

CLC Number:

TQ323.5

LUAN Jinming, WEI Zihao, LIU Tianxi, YAN Shijing, XU Weihua. Thiazole⁃based organophosphorus flame retardant： synthesis and application in epoxy resin[J]. China Plastics, 2025, 39(8): 83-87.

Figures/Tables 13

References 18

[1]	祖立武，李纪东，刘嘉欣，等. 环氧树脂改性国内外研究现状［J］. 化工新型材料， 2022， 50（12）： 6⁃11.
	ZU L W， LI J G， LIU J X， et al. Research status of epoxy resin modification at home and abroad［J］. New Chemical Materials， 2022， 50（12）： 6⁃11.
[2]	安乐，赵文哲，金宸宇. 工业用环氧树脂及其复合材料的闭环回收再制造［J］. 复合材料学报， 2023， 40（05）： 2 575⁃2 586.
	AN L， ZHAO W Z， JIN C Y. Closed⁃loop recycling and re⁃manufacturing of engineering epoxy and its composites［J］. Acta Materiae Compositae Sinica， 2023， 40（05）： 2 575⁃2 586.
[3]	张克宏，褚承祥，刘孝龙. 环氧树脂/纳米纤维素复合材料的制备与性能研究［J］. 中国塑料， 2022， 36（11）： 67⁃72.
	ZHANG K H， ZHU C X， LIU X L. Preparation and properties of epoxy resin/cellulose nanofiber composites［J］. China Plastic，2022， 36（11）： 67⁃72.
[4]	陈光娣，费贵强，段仪豪，等.环氧酯改性水性丙烯酸树脂的制备及漆膜性能［J］.涂料工业， 2024，54（08）：45⁃52.
	CHEN G D， FEI G Q， DUAN Y H， et al. Construction and film properties of epoxy ester modified waterborne acrylic resin［J］. Paint & Coatings Industry， 2024，54（08）：45⁃52.
[5]	张祥凯，王智敏，谢建强. 生物质环氧树脂固化剂的研究进展［J］. 中国塑料， 2022， 36（02）： 111⁃124.
	ZHANG X K， WANG Z M， XIE J Q. Preparation and properties of organosilicone modified polyurethane primer［J］. China Plastic， 2022， 36（02）： 111⁃124.
[6]	武伟红，张竞，张葛，等.焦磷酸哌嗪@COF阻燃剂的制备及其对环氧树脂的阻燃作用［J］. 中国塑料， 2024，38（08）：88⁃93.
	WU W H， ZHANG J， ZHANG G， et al. Preparation of piperazine pyrophosphate @COF flame retardant and its flame retardant effect on epoxy resin［J］. China Plastic， 2024，38（08）：88⁃93.
[7]	邹静，张琴，武萌，等.低介损高磷含量环氧树脂的合成及其应用研究［J］. 绝缘材料， 2024，57（06）：43⁃48.
	ZOU J， ZHANG Q， WU M， et al. Synthesis and application research of high phosphorus content epoxy resin with low dielectric loss［J］. Insulating Materials， 2024，57（06）：43⁃48.
[8]	楼高波，张恒，饶青青，等. 生物基阻燃剂在环氧树脂中的应用研究进展［J］. 林业工程学报， 2023， 8（05）： 13⁃26.
	LOU G B， ZHANG H， RAO Q Q， et al. Recent advances of application of bio⁃based flame retardant in epoxy resin［J］. Journal of Forestry Engineering， 2023， 8（05）： 13⁃26.
[9]	戴雪岩，汪东，柯红军，等. 本征功能化环氧树脂研究概况［J］. 化工新型材料， 2023， 51（06）： 245⁃249.
	DAI X Y， WANG D， KE H J， et al. Research progress of intrinsic functionalization of epoxy resin［J］. New Chemical Materials， 2023， 51（06）： 245⁃249.
[10]	李秀云，马睿，任彬. 香草醛衍生含磷席夫碱的合成及与DOPO协效阻燃环氧树脂［J］. 高分子材料科学与工程， 2024， 40（03）： 76⁃86.
	LI X Y， MA R， REN B. Application of vanillin⁃derived phosphorus⁃containing schiff base/DOPO compounding flame retardants in epoxy resins［J］. Polymeric Materials Science and Engineering， 2024， 40（03）： 76⁃86.
[11]	王晶金，王霞，陈然，等.环酰亚胺化三聚氰胺的制备及其阻燃环氧树脂应用［J］.工程塑料应用， 2024，52（08）：7⁃12，71.
	WANG J J， WANG X， CHEN R， et al. Preparation of cycloimidized melamine and application of flame⁃retardant epoxy resin［J］. Engineering Plastics Application，2024，52（08）：7⁃12，71.
[12]	姜琳琳，郝永胜，崔景腾，等. 新型DOPO基阻燃剂的制备及其在环氧树脂中阻燃机理研究［J］. 塑料科技， 2023， 51（08）： 15⁃21.
	JIANG L L， HAO Y S， CUI J T， et al. Synthesis of a novel DOPO based flame retardant and its flame retardant mechanism in epoxy resin［J］. Plastics Science and Technology， 2023， 51（08）： 15⁃21.
[13]	祁钰昭，许松江，侯泽明，等. 磷杂菲衍生物的合成及对环氧树脂阻燃性能与热降解行为的影响［J］. 高分子材料科学与工程， 2023， 39（05）： 50⁃58.
	QI J Z， XU S J， HOU Z M， et al. Synthesis of phosphaphenanthrene derivative and flame retardancy and thermal degradation behavior of epoxy resin composites［J］. Polymeric Materials Science and Engineering， 2023， 39（05）： 50⁃58.
[14]	叶小林，许志彦，许松江，等. 硫元素在磷杂菲基阻燃环氧树脂中的作用［J］. 高分子材料科学与工程， 2022， 38（11）： 58⁃65.
	YE X L， XU Z Y， XU S J， et al. Effect of sulfur element on flame⁃retardant epoxy resin based on phospha phenanthrene［J］. Polymeric Materials Science and Engineering， 2022， 38（11）： 58⁃65.
[15]	丁丁，徐文总，闫弘毅. 壳聚糖/ZIF-67杂化物的制备及其对环氧树脂阻燃抑烟性能的影响［J］. 中国塑料， 2022， 36（12）：31⁃37.
	DING D， XU W Z， YAN H Y. Preparation of chitosan/ZIF-67 hybrid and its effect on flame retardancy and smoke suppression of epoxy resins［J］. China Plastic， 2022， 36（12）： 31⁃37.
[16]	崔景腾，郝永胜，姜琳琳，等. 新型含N和P阻燃剂的合成及其在环氧树脂中的阻燃机理研究［J］. 塑料科技， 2023， 51（10）： 1⁃7.
	CUI J T， HAO Y S， JIANG L L， et al. Synthesis of new N and P flame retardant and its flame retardant mechanism in epoxy resin［J］. Plastics Science and Technology， 2023， 51（10）： 1⁃7.
[17]	娄帅，仲柿成，谭榆斌，等. 新型有机磷⁃氮协同阻燃剂的合成与应用［J］. 工程塑料应用， 2023， 51（02）： 139⁃144.
	LOU S， ZHONG S C， TAN Y B， et al. Synthesis and application of a novel organic P⁃N synergistic flame retardant［J］. Engineering Plastics Application， 2023， 51（02）： 139⁃144.
[18]	刘强，李中诚，史春欣，等. 席夫碱式磷氮膨胀型阻燃剂的制备及应用［J］. 工程塑料应用， 2023， 51（09）： 138⁃143.
	LIU Q， LI Z C， SHI C X， et al. Preparation and application of schiff base phosphorus⁃nitrogen intumescent flame retardant［J］. Engineering Plastics Application， 2023， 51（09）： 138⁃143.

试样	DGEBA/g	DDM/g	D⁃P⁃A/g	磷含量/%
EP⁃1	100	25.3	0	0
EP⁃2	100	22.8	7.3	0.4
EP⁃3	100	21.5	11.2	0.6
EP⁃4	100	20.1	15.3	0.8

试样	DGEBA/g	DDM/g	D⁃P⁃A/g	磷含量/%
EP⁃1	100	25.3	0	0
EP⁃2	100	22.8	7.3	0.4
EP⁃3	100	21.5	11.2	0.6
EP⁃4	100	20.1	15.3	0.8

试样	t₁ +t₂ /s	熔滴	等级
EP⁃1	持续燃烧	是	—
EP⁃2	14.3±2.1	否	V⁃1
EP⁃3	11.1±1.3	否	V⁃1
EP⁃4	6.7±1.4	否	V⁃0

试样	t₁ +t₂ /s	熔滴	等级
EP⁃1	持续燃烧	是	—
EP⁃2	14.3±2.1	否	V⁃1
EP⁃3	11.1±1.3	否	V⁃1
EP⁃4	6.7±1.4	否	V⁃0

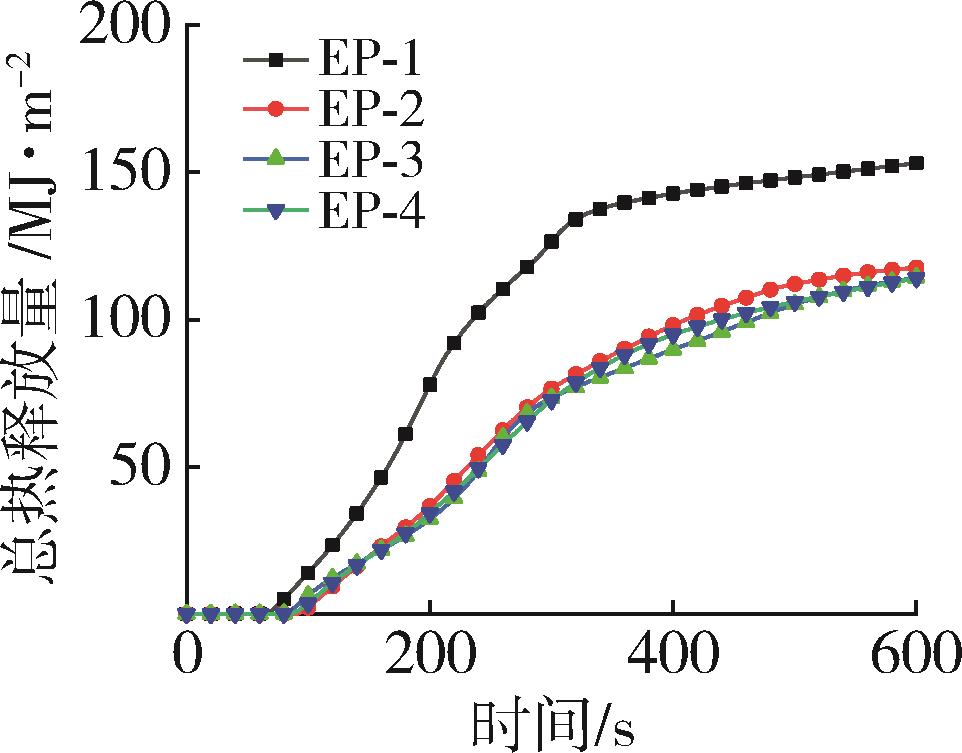

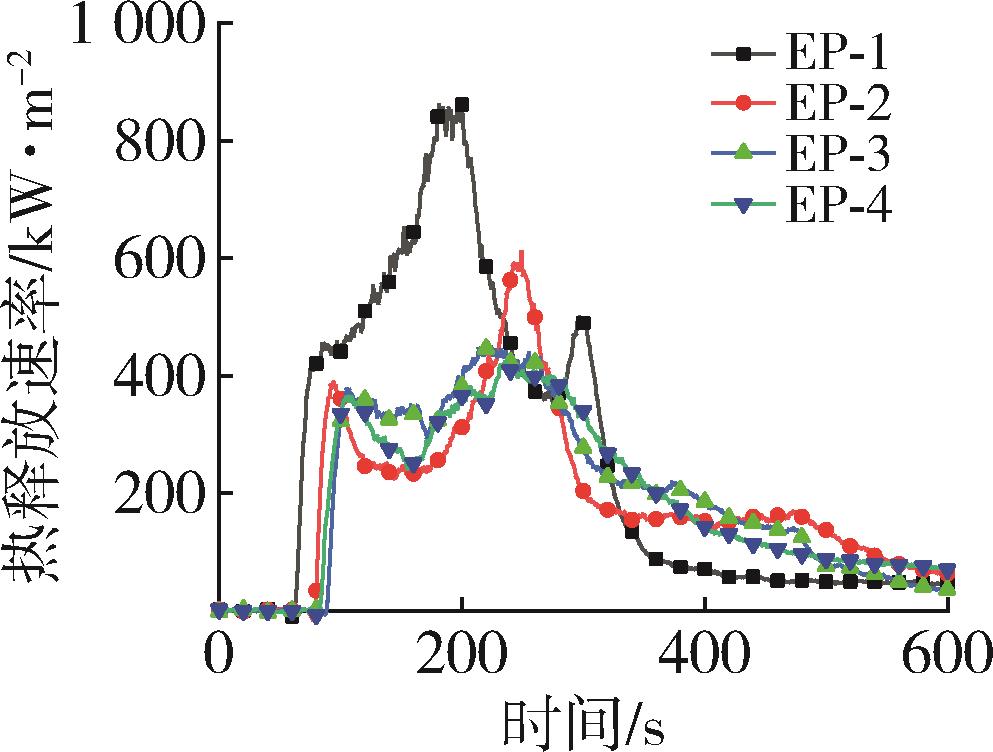

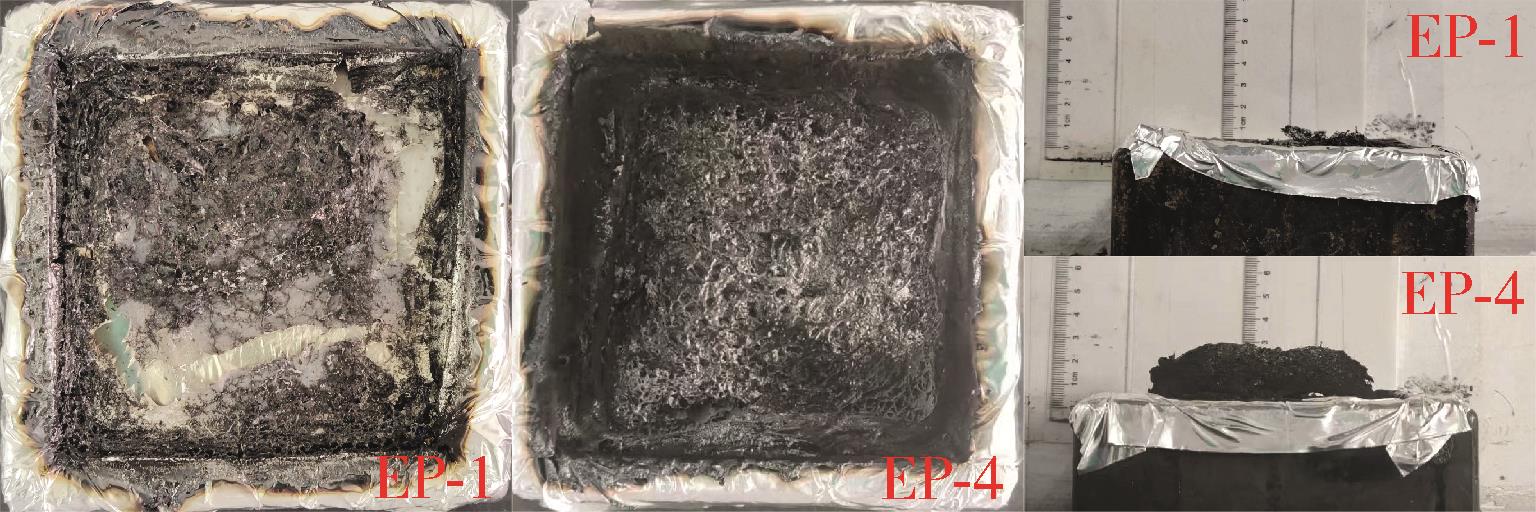

试样	TTI/ s	p⁃HRR/ kW·m^-2	av⁃HRR/ kW·m^-2	THR/ MJ·m^-2	av⁃MLR/ g·s^-1	TSP/ m²
EP⁃1	52	867.9	254.8	153.1	0.088	61.1
EP⁃2	72	611.3	195.7	117.7	0.043	53.1
EP⁃3	77	456.5	190.1	114.3	0.044	56.7
EP⁃4	77	423.8	189.7	114.1	0.043	53.0
