Comparative Analysis of Several Common PVC Engineering Pipes for Water Supply

doi:10.19491/j.issn.1001-9278.2021.03.008

Abstract

Abstract:

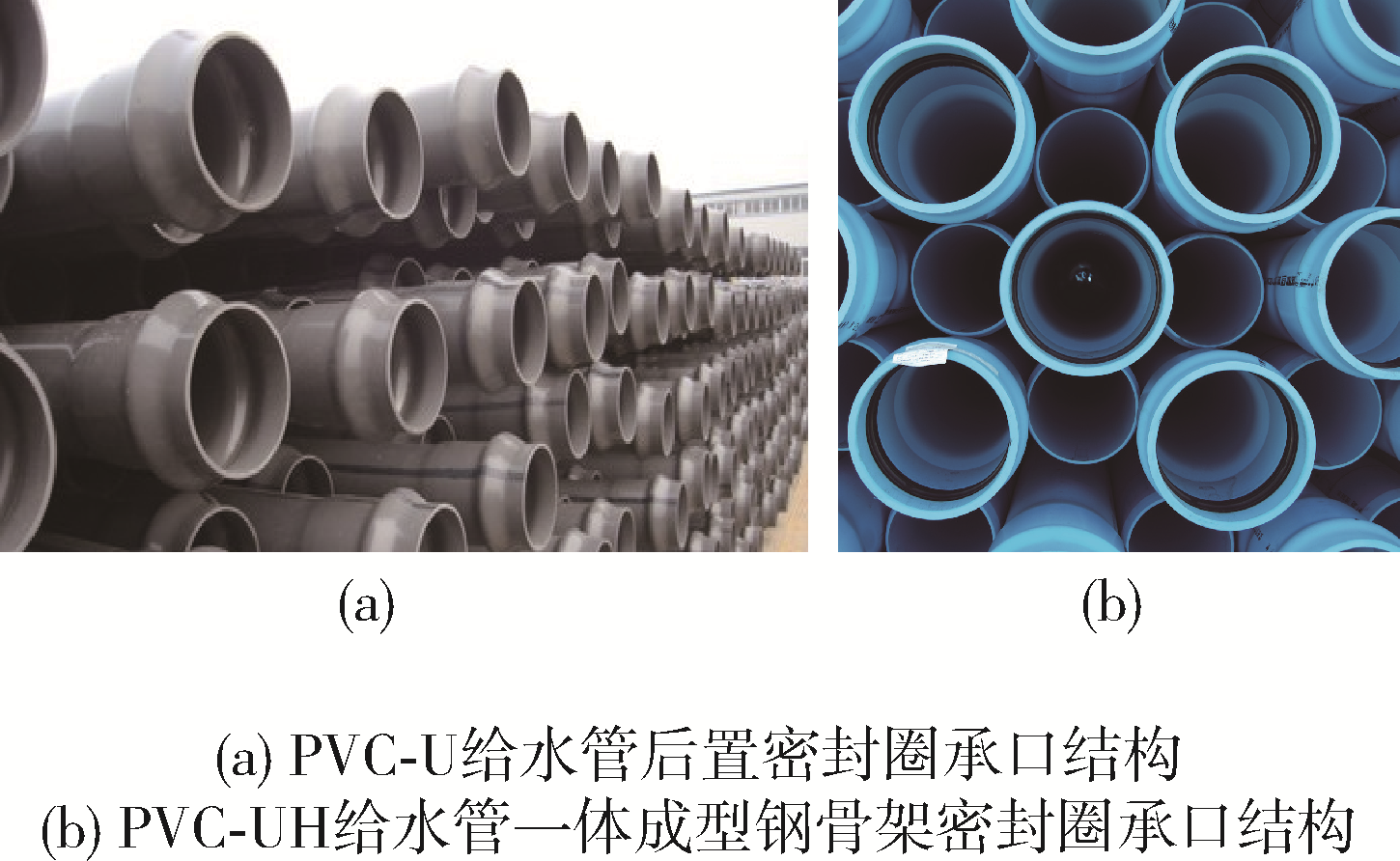

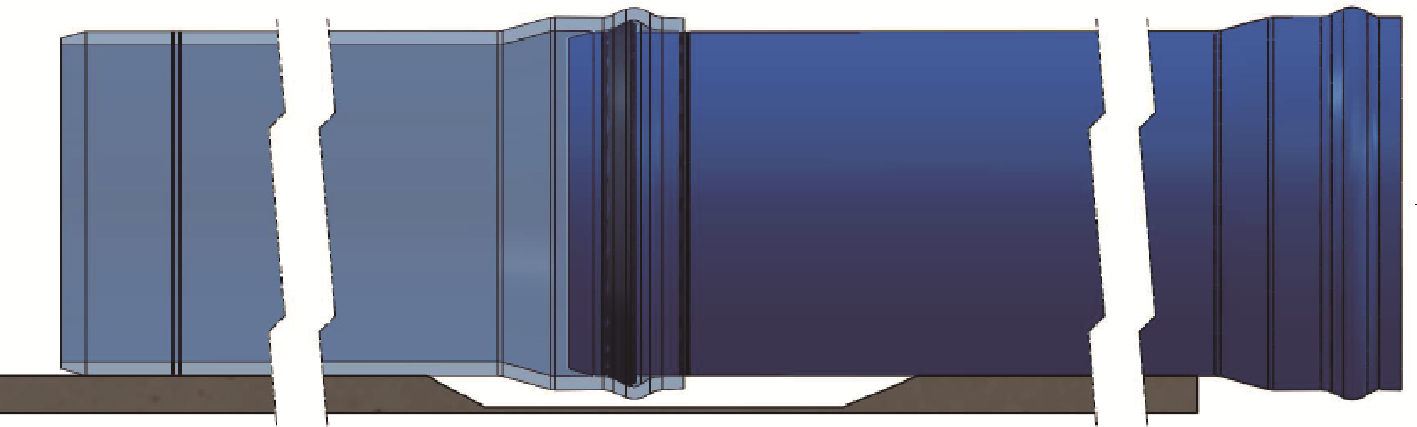

This paper reported a comparative analysis on four types of engineering PVC pipes， including unplasticized PVC （PVC-U） water supply pipe， high performance unplasticized PVC （PVC-UH） water supply pipe， modified impact resistance PVC （PVC-M） water supply pipe， and oriented unplasticized PVC （PVC-O） water supply pipe. This analysis covered five aspects， including the technical requirements for compound， the allowable internal pressure and external pressure resistance capacity， the requirement for equipments， the requirement for performance， and the bell type. The advantages and application cases of PVC-UH pipeline were also summarized， and some practical suggestions for PVC-UH pipeline construction were proposed.

Key words: poly（vinyl chloride）, water supply pipe, high performance, impact modification, biaxial orientation

CLC Number:

TQ320.72⁺4

ZHU Ruixia, GAN Lu, WU Zhixuan. Comparative Analysis of Several Common PVC Engineering Pipes for Water Supply[J]. China Plastics, 2021, 35(3): 50-58.

Figures/Tables 13

References 11

1	王占杰.不断创新，提升品质，满足应用领域需求［C］//第22届全国塑料管道生产和应用技术推广交流会.佛山：住房和城乡建设部科技与产业化发展中心，2020.1⁃6.
2	袁本海，朱瑞霞.美国PVC给水管材的质量控制［J］.中国塑料，2016，30（8）：93⁃97.
	YUAN B H，ZHU R X. Quality Control of PVC Pipes for Water Supply in American［J］.China Plastics， 2016，30（8）：93⁃97.
3	袁本海，朱瑞霞，贾金金.给水用PVC⁃UH管材及连接件的性能特点及应用［J］.中国给水排水，2017，33（14）：33⁃36.
	YUAN B H，ZHU R X，JIA J J. Performance and Application of the PVC⁃UH Pipes and Fittings in Water Supply Systerm［J］.China Water & Wastewater， 2017，33（14）：33⁃36.
4	曹阳，李正雄.浅谈U⁃PVC管在供水管道中的应用［J］.水利水电施工，2010（3）：48⁃49.
	CAO Y，LI Z X. Talking About The Application of U⁃PVC Pipe in Water Supply Pipes［J］.Water Resources and Hydropower Construction，2010（3）：48⁃49.
5	杨涛. 聚氯乙烯配方设计与制品加工［M］.北京：化学工业出版社，2011.9⁃96.
6	腾谋勇，战艳虎，葛祥才，等.三种硬质PVC给水管材性能［J］.聊城大学学报，2017，30（3）：69⁃74.
	TENG M Y，ZHAN Y H，GE X C，et al. Performance of Three Rigid PVC Water Supply Pipes［J］.Journal of Liaocheng University，2017，30（3）：69⁃74.
7	ISO/TC 138/Plastics Piping Systems for Water Supply and for Buried and Above⁃ground Drainage and Sewerage Under Pressure — Unplasticized Poly（vinyl Chloride）（PVC⁃U） — Part 1： General［S］. ISO，2009.
8	周博琳.给水用PVC⁃M管材与PVC⁃U管材性能对比及应用前景［J］.化工设计通讯，2018，44（4）：78⁃79.
	ZHOU B L. Performance Comparison and Application Prospect of PVC⁃M and PVC⁃U Pipe for Water Supply［J］.Chemical Engineering Design Communication， 2018，44（4）：78⁃79.
9	FOLKMAN S L， MOSER A P， FORNK T. Analytical Model of Stresses Caused by Over⁃Belling PVC Pipe［Z］. JME00060⁃000069.
10	SHUMARD D， FISHER C， RAHMAN S. A Photoelastic Study of Strains in PVC Pipe Bells Encountered During a Variety of Assembly Scenarios［C］// Plastics Pipes XIII Conference. Washington，D.
	C.：2006.
11	AMSTER H. Pipeline Installation2.0［M］.Lakewood：Relativity Publishing，2015：347⁃365.

序号	标准名称	标准号	公称外径/ mm	公称压力/MPa
1	给水用硬聚氯乙烯（PVC?U）管材	GB/T 10002—2006	20≤d_n≤1000	0.63~2.5
2	给水用高性能硬聚氯乙烯管材及连接件	CJ/T 493—2016	50≤d_n≤1600	0.63~2.5
3	给水用抗冲改性聚氯乙烯（PVC?M）管道系统第1部分管材	GB/T 32018.1—2015	63≤d_n≤800	0.8~2.0
4	给水用抗冲抗压双轴取向聚氯乙烯（PVC?O）管材及连接件	CJ/T 445—2014	63≤d_n≤630	0.8~2.5
5	供水、地下及地上压力排水和污水用塑料管道系统未增塑聚氯乙烯(PVC?U)第2部分：管材 Plastics piping systems for water supply and for buried and above?ground drainage and sewerage under pressure ? Unplasticized poly(vinyl chloride) (PVC?U) ? Part 2: Pipes	ISO 1452?2:2009	12≤d_n≤1000	0.63~2.5

序号	标准名称	标准号	公称外径/ mm	公称压力/MPa
1	给水用硬聚氯乙烯（PVC?U）管材	GB/T 10002—2006	20≤d_n≤1000	0.63~2.5
2	给水用高性能硬聚氯乙烯管材及连接件	CJ/T 493—2016	50≤d_n≤1600	0.63~2.5
3	给水用抗冲改性聚氯乙烯（PVC?M）管道系统第1部分管材	GB/T 32018.1—2015	63≤d_n≤800	0.8~2.0
4	给水用抗冲抗压双轴取向聚氯乙烯（PVC?O）管材及连接件	CJ/T 445—2014	63≤d_n≤630	0.8~2.5
5	供水、地下及地上压力排水和污水用塑料管道系统未增塑聚氯乙烯(PVC?U)第2部分：管材 Plastics piping systems for water supply and for buried and above?ground drainage and sewerage under pressure ? Unplasticized poly(vinyl chloride) (PVC?U) ? Part 2: Pipes	ISO 1452?2:2009	12≤d_n≤1000	0.63~2.5

序号	项目	性能要求	试验标准
1	缺口冲击强度（悬臂梁）	≥34.71 J/m	ASTM D256方法A
2	拉伸强度（拉伸速率：5.1 mm/min±25 %）	≥48.3 MPa	ASTM D638
3	抗拉弹性模量（拉伸速率：5.1 mm/min±25 %）	≥2 758 MPa	ASTM D638
4	负载变形温度（负载1.82 MPa，升温速度（2.0±0.2）℃，样品测试前应进行50 ℃、24 h退火处理）	≥70 ℃	ASTM D648

序号	项目	性能要求	试验标准
1	缺口冲击强度（悬臂梁）	≥34.71 J/m	ASTM D256方法A
2	拉伸强度（拉伸速率：5.1 mm/min±25 %）	≥48.3 MPa	ASTM D638
3	抗拉弹性模量（拉伸速率：5.1 mm/min±25 %）	≥2 758 MPa	ASTM D638
4	负载变形温度（负载1.82 MPa，升温速度（2.0±0.2）℃，样品测试前应进行50 ℃、24 h退火处理）	≥70 ℃	ASTM D648

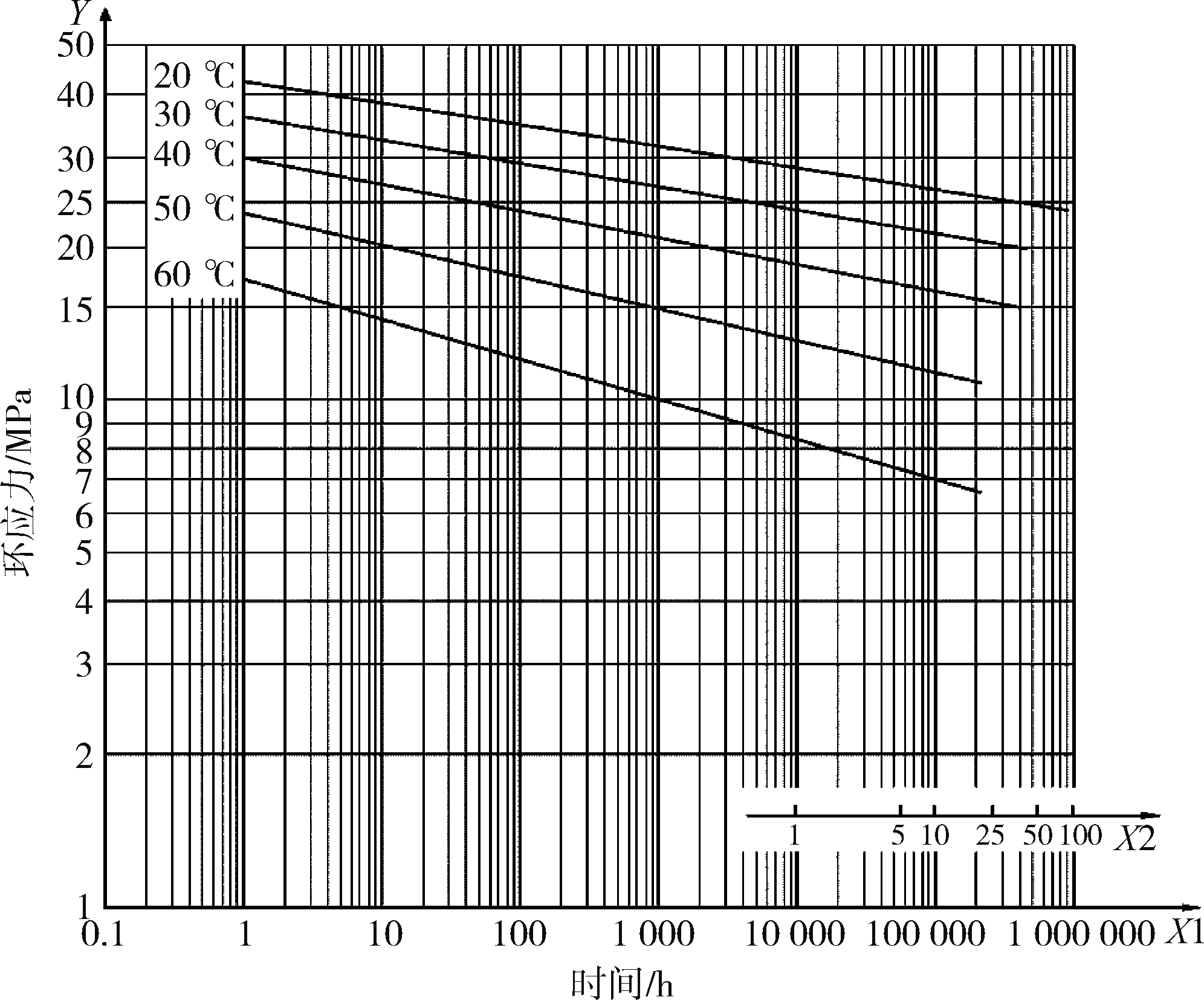

给水管类型	执行标准	MRS/MPa
PVC?U	ISO 1452?1:2009/ISO 1452?2:2009	25
PVC?U	GB/T 10002.1—2006	无要求
PVC?UH	CJ/T 493—2016	25
PVC?M	GB/T 32018.1—2015	24.5
PVC?O	CJ/T 445—2014	31.5、35.5、40、45、50
