Synthesis of lanthanum 2，3⁃pyrazinedicarboxylic acid and its stabilizing effect on PVC

doi:10.19491/j.issn.1001-9278.2022.02.016

Abstract

Abstract:

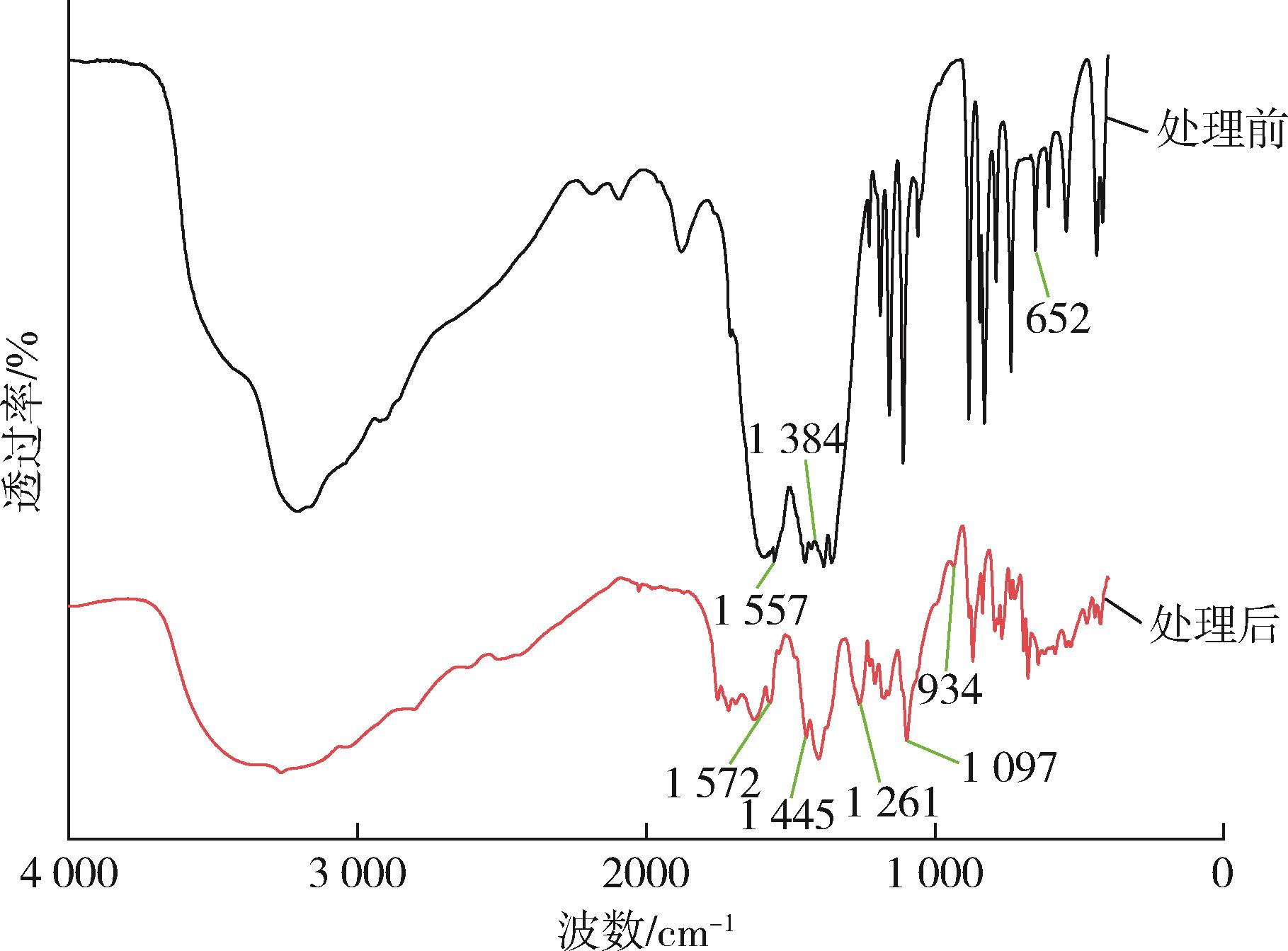

A lanthanum 2，3?pyrazinedicarboxylic acid （2，3?LPDA） rare earth thermal stabilizer was synthesized using 2，3?pyrazinedicarboxylic acid as a ligand together with lanthanum nitrate and ammonia water， and its molecular formula was analyzed through infrared spectroscopic characterization and elemental and thermal analyses. The thermal stability of 2，3?LPDA and its compounding system with other auxiliary heat stabilizers like zinc stearate， calcium stearate， and pentaerythritol were investigated through a static thermal stabilization experiment. The effect of thermal stabilizers on the plasticization and mechanical properties of PVC were evaluated. The thermal stability mechanism of 2，3?LPDA was analyzed. The results indicated that the molecular formula of 2，3?LPDA was determined to be La₂（C₆N₂O₄）₂（NO₃）₂·3H₂O. When the compounding ratio of 2，3?LPDA to zinc stearate to pentaerythritol was set as 2∶1∶2， the thermal stabilization time of PVC reached 44 min and its processability and tensile strength was improved significantly. The presence of 2，3?LPDA could depressed the dissociation of the C—Cl bond in PVC and absorbed the Cl^- produced by the degradation of PVC through a combination with rare earth ions to form LaCl₃. This effectively inhibited the degradation of PVC， resulting in a good thermal stability.

Key words: 2, 3?pyrazinedicarboxylic acid, rare earth, heat stabilizer, poly（vinyl chloride）, compound

CLC Number:

TQ314.24⁺5.1

YANG Yuxuan, LIU Zhaogang, ZHAO Jingang, HUANG Xubo, CHEN Mingguang, HU Yanhong, WU Jinxiu, FENG Fushan. Synthesis of lanthanum 2，3⁃pyrazinedicarboxylic acid and its stabilizing effect on PVC[J]. China Plastics, 2022, 36(2): 103-110.

Figures/Tables 10

References 16

1	李玉芳 . 氯化聚氯乙烯树脂的生产应用及市场前景［J］. 江苏氯碱， 2009（1）：28⁃34.
	LI Y F . Production and application prospects of chlorinated polyvinyl chloride［J］. China Chlor⁃Alkali， 2009（1）：28⁃34.
2	崔小明 .稀土热稳定剂的作用机理及应用研究进展［J］.精细与专用化学品，2015，23（9）：44⁃47.
	CUI X M . Action mechanism and application research progress of rare⁃earth thermal stabilizer for PVC［J］. Fine and Specialty Chemicals，2015，23（9）：44⁃47.
3	冷金华，李立，云腾，等 . 氯化聚氯乙烯热稳定剂种类及研究现状［J］. 中国标准化， 2016， 13（488）：252⁃253.
4	段玉丰 . 热稳定剂——加速向减少危害环境成份发展［J］. 国外塑料， 1993（3）：42⁃44.
5	向秀琴，陈双俊，张军 . 热稳定剂对聚氯乙烯光降解性能的影响［J］. 塑料科技， 2009，37（5）：86⁃91.
	XIANG X Q ， CHEN S J ， ZHANG J . Effect of thermal stabilizers on photodegradation of PVC［J］. Plastics Science and Technology，2009，37（5）：86⁃91.
6	钱庆荣，陈庆华，章文贡 . 有机锡热稳定剂的研究进展［J］. 塑料科技， 2002（1）：36⁃38，43.
	QIAN Z R ， CHEN Q H ， ZHANG W G . Development of study on organotin heat stabilizer［J］. Plastics Science and Technology，2002（1）：36⁃38，43.
7	杨云翠，亢小丽，刘志华，等 . 环保有机热稳定剂在PVC⁃U给水管材中的应用［J］. 塑料科技， 2010， 38（7）：63⁃66.
	YANG Y C ， KANG X L ， LIU Z H ， et al . Application of green organic thermal stabilizer in PVC⁃U water supply pipe［J］. Plastics Science and Technology，2010，38（7）：63⁃66.
8	张伟，魏忠，刘志勇，等 . PVC稀土热稳定剂的研究进展及发展趋势［J］.稀土，2013，34（5）：69⁃75.
	ZHANG W ， WEI Z ， LIU Z Y ， et al . Research and develop⁃ment potential of rare earth thermal stabilizer for PVC［J］. Chinese Rare Earths，2013，34（5）：69⁃75.
9	汤力 . 含氮杂环羧酸类配合物的合成，结构及性质研究［D］. 汕头：汕头大学， 2014.
10	康永，柴秀娟 .PVC稀土热稳定剂的性能特征及发展趋势［J］.金属材料与冶金工程，2011，39（1）：57⁃60.
	KANG Y ， CHAI X J . The properties characteristics & development tendency of the PVC rare earth heat stabilizer［J］. Metal Materials and Metallurgy Engineering， 2011，39（1）：57⁃60.
11	柳召刚，董昕，胡艳宏 .咪唑⁃4，5⁃二羧酸镧的合成及其对PVC稳定性能的影响［J］.塑料，2019，48（5）：33⁃38.
	LIU Z G ， DONG X ， HU Y H . Influences on the synthesis of lanthanum 4，5⁃imidazoledicarboxylic acid and its thermal stabilizing effect on PVC［J］. Plastics， 2019，48（5）：33⁃38.
12	张宁，张青，张红霞，等 .氨基酸镧在PVC中的热稳定性能［J］.塑料，2017，46（1）：58⁃60，78.
	ZHANG N ， ZHANG Q ， ZHANG H X ， et al . Thermal stability of lanthanum amino acid used in PVC［J］. Plastics， 2017，46（1）：58⁃60，78.
13	张来新，杨琼 . 软硬酸碱原则及其在有机化学中的应用［J］. 菏泽师专学报（社会科学版）， 1991（4）：40⁃44.
	ZHANG L X ， YANG Q . The principle of shab and its app⁃lication in orgnic chemistry［J］. Journal of Heze Teachers College（Social Science），1991（4）：40⁃44.
14	RONY F K ， RAY S K， HOQUE A ， et al . Zinc stearate from galvanizing waste materials and its use as thermal stabilizer in PVC industries［J］. Bangladesh Journal of Scientific & Industrial Research， 2016， 51（4）： 261⁃269.
15	谷亚新，刘运学，范兆荣，等 .新型稀土热稳定剂在聚氯乙烯中的应用研究［J］.辽宁化工，2004（5）：270⁃272.
	GU Y X ， LIU Y X ， FAN Z R ， et al . The application study of a new type of rare⁃earth heat stabilizer in PVC［J］. Liaoning Chemical Industry， 2004（5）：270⁃272.
16	方继彪，宋姣，郭永强，等 .稀土热稳定剂的合成与表征［J］.辽宁化工，2017，46（9）：873⁃875.
	FANG J B ， SONG J ， GUO Y Q ， et al . Synthesis and characterization of rare earth thermal stabilizer［J］. Liao⁃ning Chemical Industry，2017，46（9）：873⁃875.

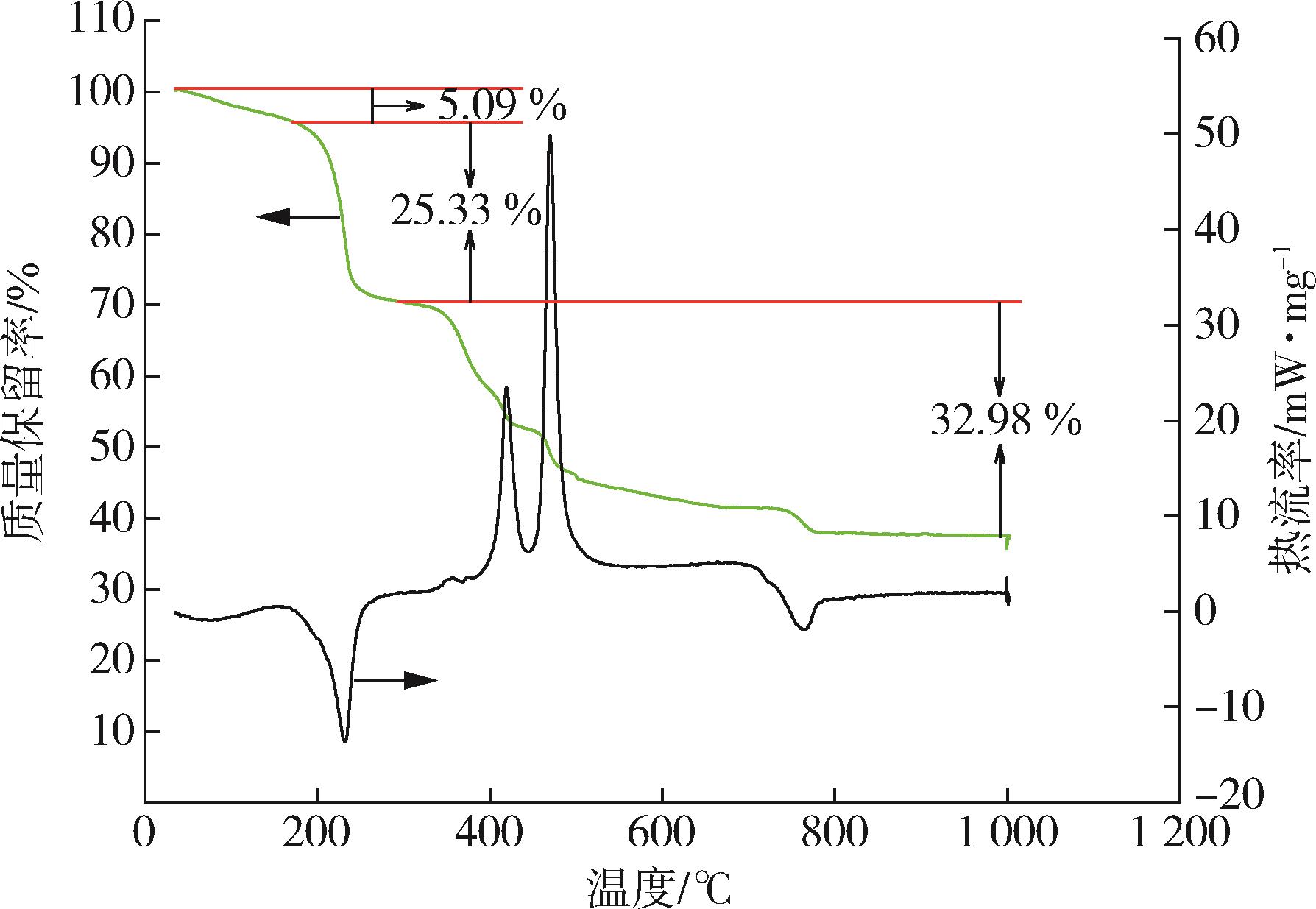

元素	C/%	H/%	N/%	La/%
理论含量	16.36	1.26	11.97	31.53
实际含量	16.78	2.06	11.58	31.21

元素	C/%	H/%	N/%	La/%
理论含量	16.36	1.26	11.97	31.53
实际含量	16.78	2.06	11.58	31.21

热稳定剂	热老化时间/min								热稳定时间/min
热稳定剂	5	10	15	20	25	30	35	40	热稳定时间/min
无									3
2，3⁃PDA									5
2，3⁃LPDA									30
硬脂酸锌									5
硬脂酸钙									25
季戊四醇									6
硬脂酸铅									46
硬脂酸镧									21
钙锌复合热稳定剂									19

热稳定剂	热老化时间/min								热稳定时间/min
热稳定剂	5	10	15	20	25	30	35	40	热稳定时间/min
无									3
2，3⁃PDA									5
2，3⁃LPDA									30
硬脂酸锌									5
硬脂酸钙									25
季戊四醇									6
硬脂酸铅									46
硬脂酸镧									21
钙锌复合热稳定剂									19

热稳定剂	复配比例	热老化时间/min								热稳定时间/min
热稳定剂	复配比例	5	10	15	20	25	30	35	40	热稳定时间/min
2，3⁃LPDA∶硬脂酸锌	4∶1									34
	3∶2									29
	2∶3									29
	1∶4									19
