抗氧剂1010对3D打印用聚乳酸氧化降解性能的影响

doi:10.19491/j.issn.1001-9278.2021.01.014

中国塑料 ›› 2021, Vol. 35 ›› Issue (1): 84-90.DOI: 10.19491/j.issn.1001-9278.2021.01.014

抗氧剂1010对3D打印用聚乳酸氧化降解性能的影响

谭玉林, 王翠翠, 李明鹏, 王戈, 程海涛()

国际竹藤中心，北京 100102

收稿日期:2020-07-10 出版日期:2021-01-26 发布日期:2021-01-22
基金资助:
国际竹藤中心基本科研业务费专项资金项目资助(1632018015)

Effect of Antioxidant 1010 on Oxidative Degradation of Poly（lactic acid） for 3D Printing

TAN Yulin, WANG Cuicui, LI Mingpeng, WANG Ge, CHENG Haitao()

International Center for Bamboo and Rattan，Beijing 100102，China

Received:2020-07-10 Online:2021-01-26 Published:2021-01-22
Contact: CHENG Haitao E-mail:htcheng@icbr.ac.cn

摘要/Abstract

摘要：

为研究抗氧剂1010（KY1010）对3D打印用聚乳酸（PLA）氧化降解性能的影响，以PLA和KY1010为原料，通过挤出成型工艺制得3D打印用PLA丝材，并采用FDM工艺制备复合材料，研究KY1010添加量对PLA丝材拉伸性能、动态热机械性能、氧化诱导期以及复合材料力学性能的影响。结果表明，KY1010可有效改善PLA的抗氧化性，随KY1010添加量的增加，PLA丝材拉伸强度和储能模量先增加后减少，氧化诱导时间和氧化诱导温度逐渐增加；复合材料拉伸强度和弹性模量先增加后减少，冲击强度和缺口冲击强度逐渐提高；当KY1010添加量为0.5 %（质量分数，下同）时，PLA丝材的综合性能最好，PLA丝材的氧化诱导时间和氧化诱导温度分别提高了1 655.19 %和16.91 %，拉伸强度提高了15.35 %，储能模量最佳；复合材料的拉伸强度和弹性模量分别提高了26.04 %和33.23 %。

关键词: 聚乳酸, 抗氧化剂, 三维打印, 氧化诱导期, 力学性能

Abstract:

To understand the effect of antioxidant 1010 （KY1010） on the properties of poly（lactic acid）（PLA） wire materials for 3D printing， a modified wire material for 3D printing was prepared by melt blending extrusion， and then a composite material was prepared by FDM process using this modified wire material. The effect of antioxidant addition on the oxidation induction period， tensile properties， dynamic thermal mechanical properties and mechanical properties of PLA wire material was investigated. The results indicated that KY1010 effectively improved the oxidation resistance of PLA. The tensile strength and storage modulus of PLA increased at first and then tended to decrease with an increase in the concentration of KY1010. However， its elongation at break decreased gradually， and the oxidation induction time and oxidation induction temperature increased gradually with an increase in the concentration of KY1010. On the other hand， the tensile strength and elastic modulus of the composites increased at first and then decreased with the concentration of KY1010， but the impact strength and notch impact strength increased gradually. The PLA wire material achieved the optimum comprehensive performance with the addition of 0.5 wt % KY1010. In this case， the oxidation induction time and oxidation induction temperature of the PLA wire material increased by 1 655.19 % and 16.91 %， respectively. Its tensile strength increased by 15.35 %， but its elongation at break decreased by 29.43 %. Moreover， its storage modulus reached a maximum value. The composite material achieved an increase in tensile strength by 26.04 % and in elastic modulus by 33.23 %. A comparative experiment indicated that TGA was more suitable to measure the oxidation induction period of PLA than DSC.

Key words: poly（lactic acid）, antioxidant, three?dimensional printing, oxidation induction time, mechanical property

中图分类号:

TQ 314.2

谭玉林, 王翠翠, 李明鹏, 王戈, 程海涛. 抗氧剂1010对3D打印用聚乳酸氧化降解性能的影响[J]. 中国塑料, 2021, 35(1): 84-90.

TAN Yulin, WANG Cuicui, LI Mingpeng, WANG Ge, CHENG Haitao. Effect of Antioxidant 1010 on Oxidative Degradation of Poly（lactic acid） for 3D Printing[J]. China Plastics, 2021, 35(1): 84-90.

图/表 10

样品编号	PLA/%	KY1010/%
PLA?0	100	0
KY(0.1)?0	100	0.1
KY(0.3)?0	100	0.3
KY(0.5)?0	100	0.5
KY(1)?0	100	1

表1 丝材配方

Tab.1 Sample formulation

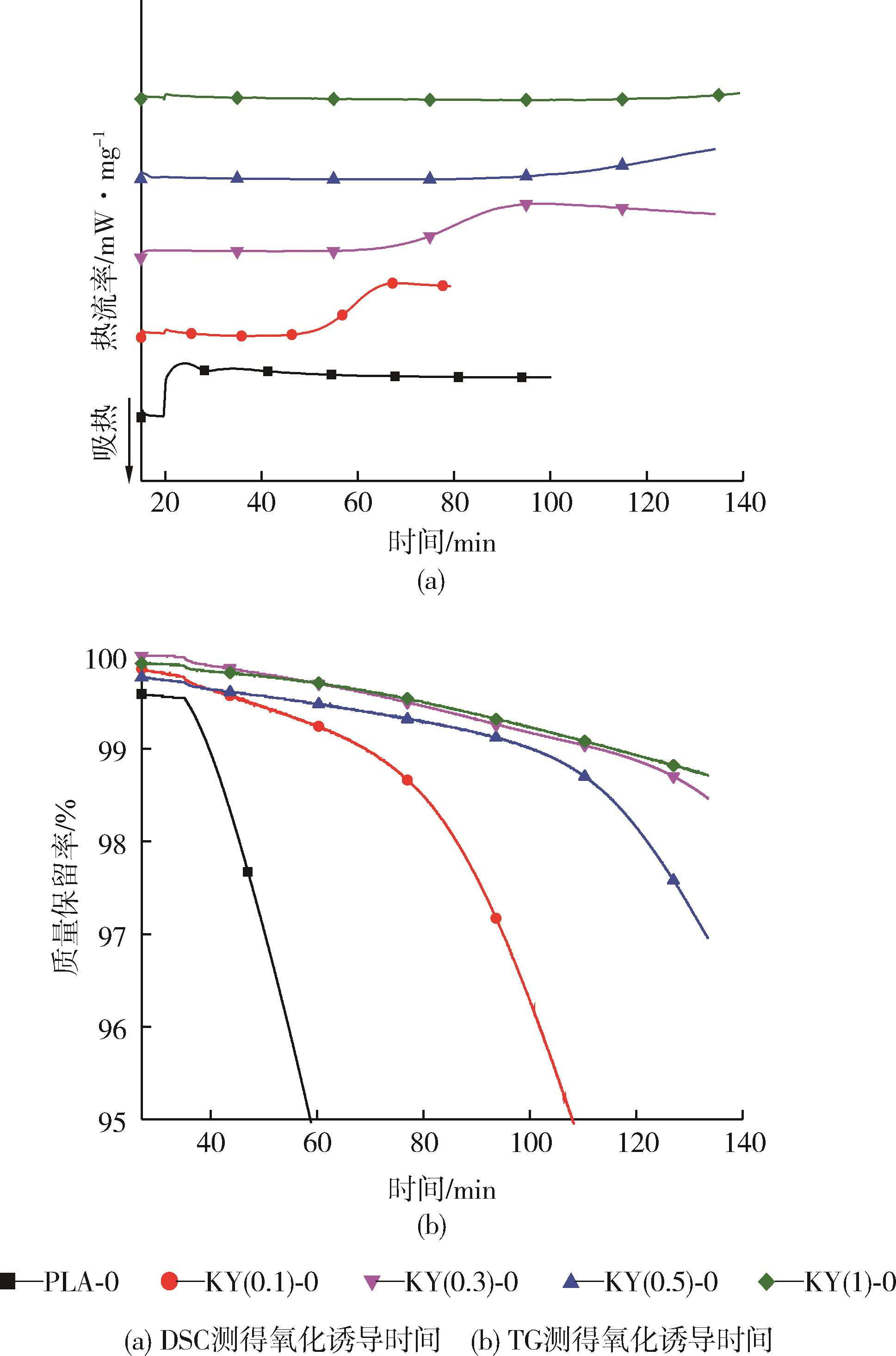

图1 KY1010添加量对PLA氧化诱导时间的影响

Fig.1 Effect of KY1010 loading on PLA oxidation induction time

样品	DSC		TG		相对误差/%
样品	氧化诱导时间/min	相对对照样增长率/%	氧化诱导时间/min	相对对照样增长率/%	相对误差/%
PLA?0	5.20	—	6.25	—	20.19
KY(0.1)?0	34.34	560.38	36.71	487.36	6.9
KY(0.3)?0	55.93	975.58	72.02	1 052.32	28.75
KY(0.5)?0	91.27	1 655.19	92.26	1 376.16	1.08
KY(1)?0	>120	>2 207.69	>120	>1 820	—

表2 氧化诱导时间试验数据

Tab.2 Oxidation induction time

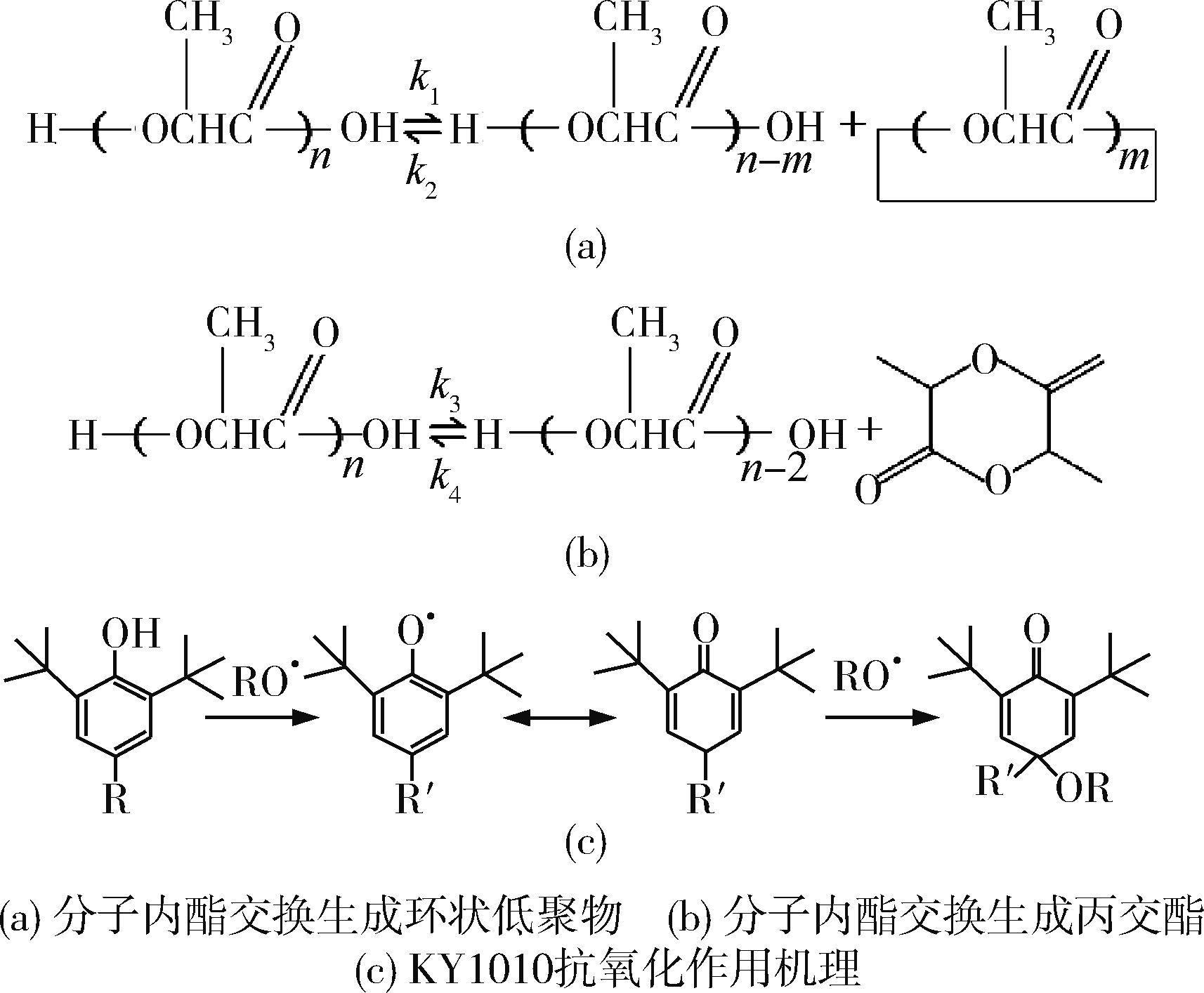

图2 PLA熔融状态下的降解机理与KY1010抗氧化作用机理

Fig.2 PLA degradation mechanism in molten state and mechanism of antioxidant action with KY1010

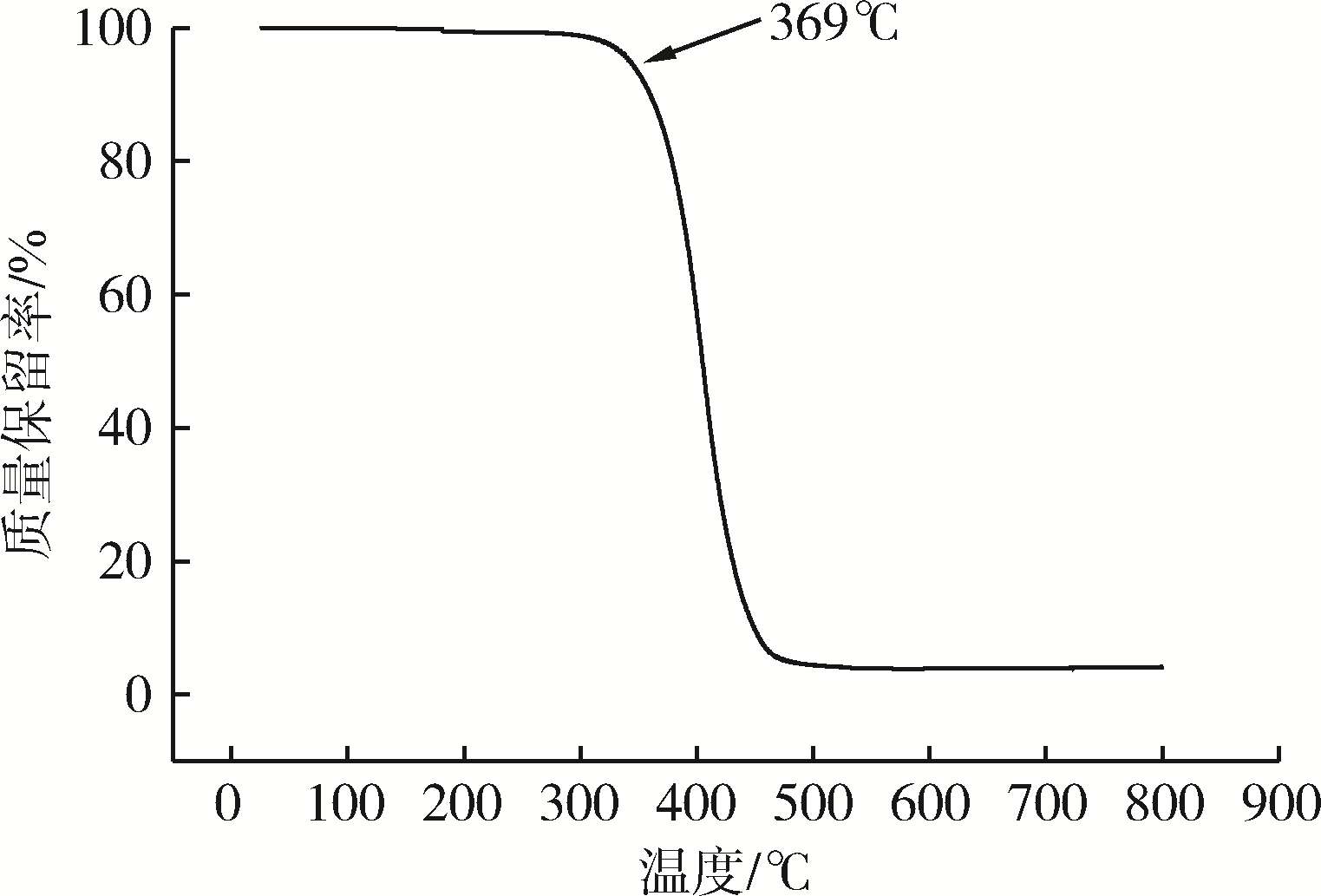

图3 KY1010热分解曲线

Fig.3 KY1010 thermal decomposition curve

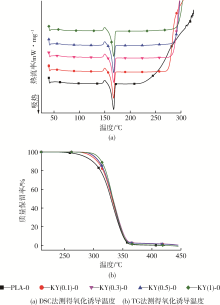

图4 KY1010添加量对PLA氧化诱导温度的影响

Fig.4 Effect of KY1010 loading on PLA oxidation induction temperature

样品	DSC		TG		相对误差/%
样品	氧化诱导温度/℃	相对对照样增长率/%	氧化诱导温度/℃	相对对照样增长率/%	相对误差/%
PLA?0	248.31	—	306.85	—	23.57
KY(0.1)?0	277.82	11.88	307.93	0.35	10.84
KY(0.3)?0	286.99	15.58	309.04	0.71	7.68
KY(0.5)?0	290.32	16.91	311.70	1.58	7.36
KY(1)?0	299.11	20.46	314.41	2.46	5.12

表3 氧化诱导温度试验数据

Tab.3 Oxidation induction temperature

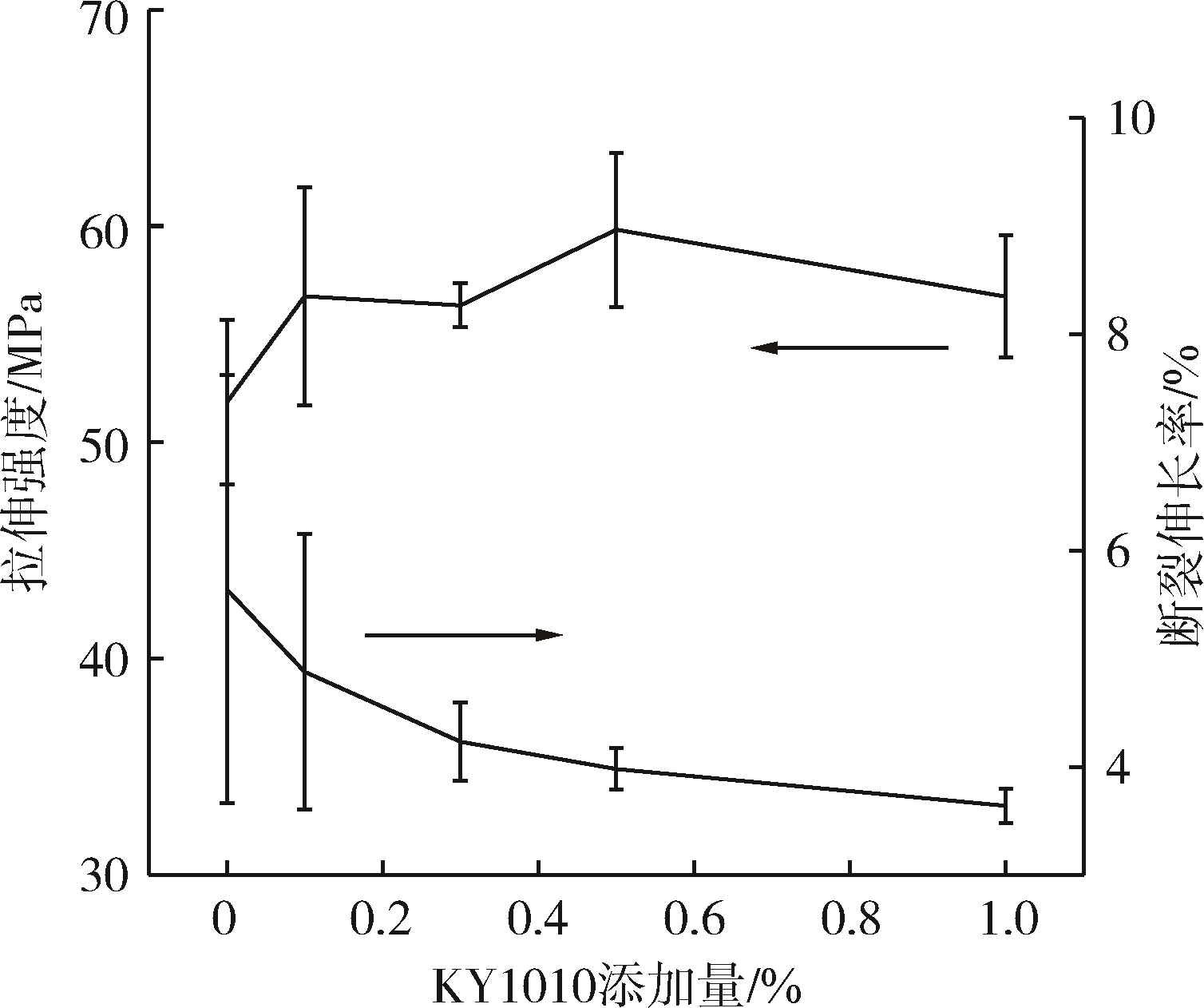

图5 KY1010添加量对复合材料丝材拉伸性能的影响

Fig.5 Effect of KY1010 on tensile properties of composite wire

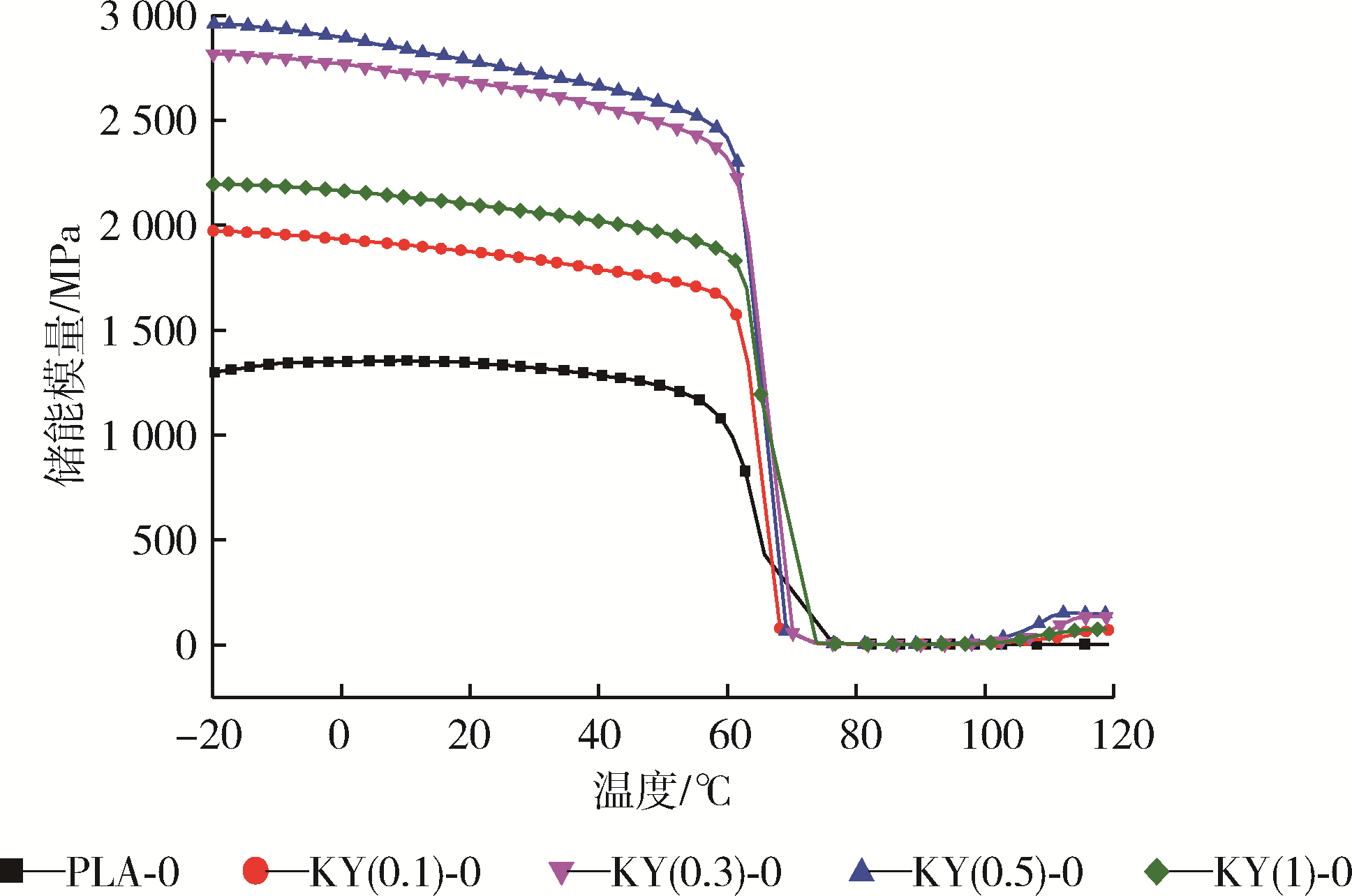

图6 KY1010对PLA基复合材料丝材储能模量E′的影响

Fig.6 Effect of KY1010 on storage modulus E′ of PLA composite Wire

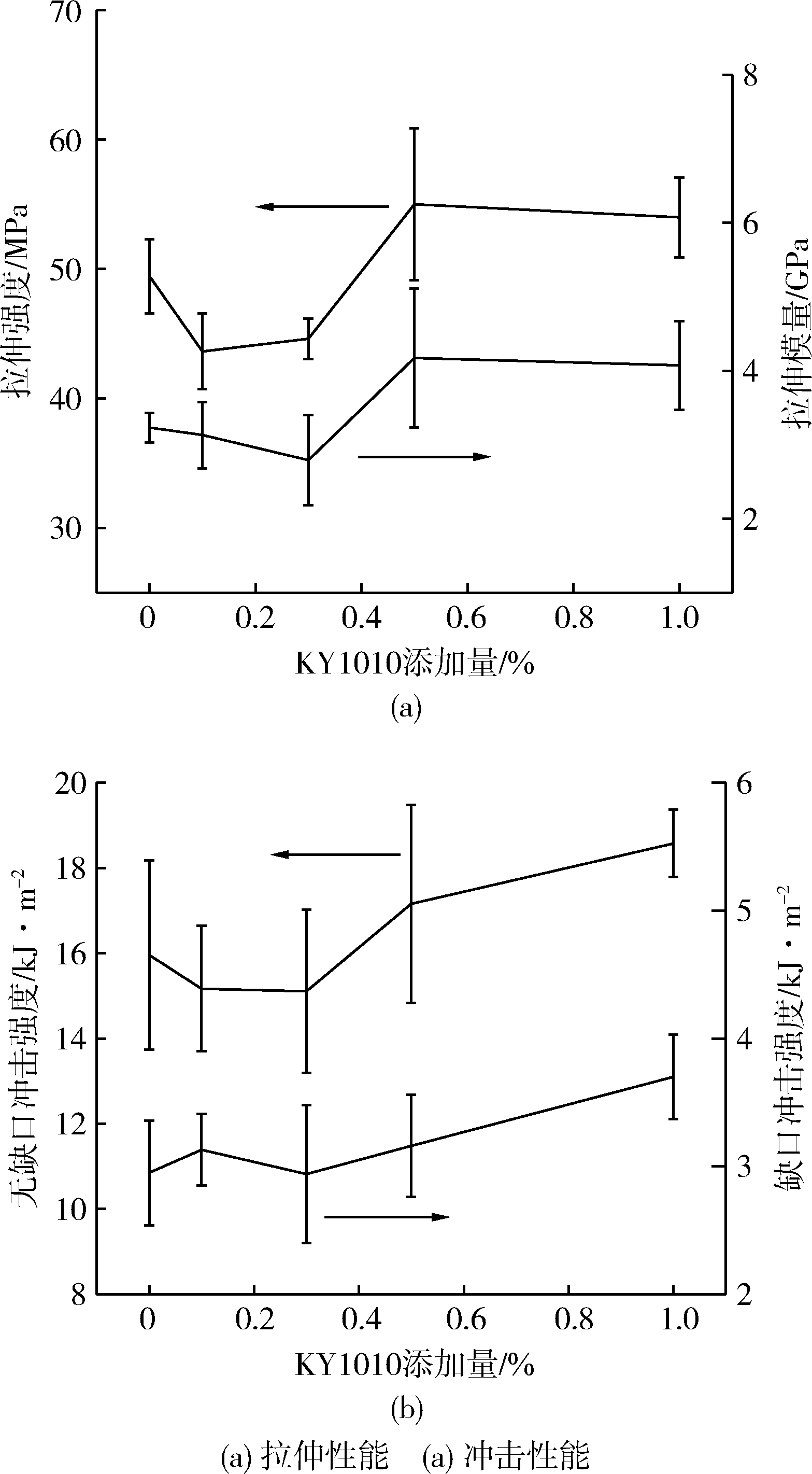

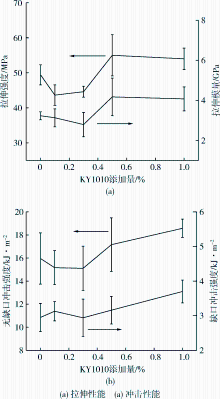

图7 KY1010添加量对FDM制备复合材料力学性能的影响

Fig.7 Effect of KY1010 loading on mechanical properties of FDM composites

参考文献 21

1	刘碧华. 基于FDM打印技术的PLA模型二次成型及应用［J］. 艺术科技，2017， 30（12）： 115⁃116， 120.
	LIU B H. Secondary Molding and Application of PLA Model Based on FDM Printing Technology［J］. Art Science and Technology， 2017， 30（12）： 115⁃116， 120.
2	NASIR A， YASIN T， ATIFISLAM. Thermo⁃Oxidative Degradation Behavior of Recycled Polypropylene［J］. Journal of Applied Polymer Science，2011， 119： 3315⁃3320.
3	杨海英，郭蕊，任泽春，等. 抗氧剂/光稳定剂对3D打印光致变色木塑复合材料性能的影响［J］. 复合材料学报， 2020： 1⁃9.
	YANG H Y，GUO R，REN Z C，et al. Effect of Antioxidant/Light Stabilizer on the Properties of 3D Printed Photochromic Wood⁃plastic Composites［J］. Acta Materiae Compositae Sinica， 2020： 1⁃9.
4	魏福祥. 热塑性聚氨酯增韧聚乳酸3D打印耗材的制备与性能研究［D］. 南宁：南宁师范大学， 2019.
5	葛正浩，乔宇杰，岳奇. 聚乳酸改性研究进展［J］. 工程塑料应用， 2020， 48（4）： 144⁃149.
	GE Z H，QIAO Y J，YUE Q. Research Progress on Modification of Polylactic Acid［J］. Engineering Plastics Application， 2020， 48（4）： 144⁃149.
6	贺晓真，曲明，史新妍. EVM/PLA共混物阻尼热稳定性研究［J］. 特种橡胶制品. 2015， 36（03）： 12⁃15.
	HE X Z，QU M，SHI X Y. Study on Damping Heat Stability of EVM/PLA Blends［J］. Special Purpose Rubber Products. 2015， 36（03）： 12⁃15.
7	余旺旺. 聚乳酸基生物质3D打印材料的研究［D］. 南京：南京林业大学， 2017.
8	苗小培，武鹏，者东梅，等. 聚烯烃氧化诱导时间的测试方法［J］. 石油化工， 2018， 47（03）： 295⁃301.
	TIAN X P，WU P，ZHE D M，et al. Research Overview of Test Methods for Oxidation Induction Time of Polyolefin［J］. Petrochemical Technology， 2018， 47（03）： 295⁃301.
9	刘志健，余巧玲，王万卷. 基于热重分析法测定聚丙烯塑料的氧化诱导时间［J］. 橡塑技术与装备， 2015， 41（22）： 111⁃112.
	LIU Z J，YU Q L，WANG W J. Determination of PP Oxidation Induction Time Based on Thermal Gravimetric Analysis［J］. China Rubber/Plastics Technology and Equipment ，2015， 41（22）： 111⁃112.
10	张立军，刘丽军，姜进宪，等. 差示扫描量热法测定塑料的氧化诱导时间和氧化诱导温度［J］. 橡塑技术与装备，2010， 36（06）： 12⁃15.
	ZHANG L J，LIU L J，JIANG J X，et al. Determination of PP Oxidation Induction Time Based on Differential Scanning Calorimetry［J］.China Rubber/Plastics Technology and Equipment， 2010， 36（06）： 12⁃15.
11	冯舒勤，张乃文，任杰. 聚乳酸的热降解与稳定性［J］. 塑料， 2011， 40（01）： 59⁃62.
	FENG S Q，ZHANG N W，REN J. Thermal Degradation and Stability of Polylactic Acid［J］.Plastic，2011， 40（01）： 59⁃62.
12	吕闪闪. 聚乳酸基复合材料降解行为及机制的研究［D］. 东北林业大学， 2019.
13	陆园，战力英，宫青海，等. 抗氧剂的分类、作用机理及研究进展［J］. 塑料助剂， 2016（02）： 43⁃50.
	LU Y ，ZHAN L Y，GONG Q H，et al. Classification， Mechanism and Research Progress of Antioxidants［J］. Plastics Additives， 2016（02）： 43⁃50.
14	周吓星，吴栋琳，黄六莲，等. 木塑复合材料热稳定性的测试方法［J］. 塑料工业， 2018， 46（04）： 111⁃115.
	ZHOU X X，WU D L，HUANG L L，et al. Determination Methods of Wood Plastic Composites Thermal Stability［J］. China Plastics Industry， 2018， 46（04）： 111⁃115.
15	魏宇佳. 聚烯烃用受阻酚抗氧剂的分子结构对抗氧化性能的影响［D］. 东北石油大学， 2014.
16	王万卷，何国山，徐晓强，等. 测试条件对聚乙烯基木塑复合材料氧化诱导时间的影响研究［J］. 橡塑技术与装备， 2014， 40（12）： 39⁃43.
	WANG W J，HE G S，XU X Q，et al. Effect of Test Conditions on Oxidation Induction Time of Polyethylene⁃based Wood Plastic Composite Material［J］. China Rubber/Plastics Technology and Equipment， 2014，40（12）： 39⁃43.
17	王妮. 麻秆粉/聚乳酸木塑复合材料的制备与性能研究［D］. 天津工业大学， 2019.
18	LUNDBÄCK M， STRANDBERG C， ALBERTSSON A C， et al. Loss of Stability by Migration and Chemical Reaction of Santonox^® R in Branched Polyethylene under Anaerobic and Aerobic Conditions［J］. Polymer Degradation and Stability， 2006， 91（5）： 1 071⁃1 078.
19	王俊，王玉如，李翠勤，等. 聚烯烃中受阻酣类抗氧剂的抗氧化性能评价方法［J］. 中国塑料，2015， 29（11）： 17⁃25.
	WANG J，WANG Y R，Li C Q，et al. Evaluating Methods of Hindered Phenolic Antioxidants in Polyolefins［J］.China Plastics， 2015， 29（11）： 17⁃25.
20	DAMODARAN S， SCHUSTER T， RODE K， et al. Monitoring the Effect of Chlorine on the Ageing of Polypropylene Pipes by Infrared Microscopy［J］. Polymer Degradation and Stability， 2015， 111： 7⁃19.
21	孙占英，李大纲，葛锦，等. 用DMA技术分析塑木复合材料的耐候性［J］. 塑料工业， 2005（08）： 47⁃49.
	SUN Z Y，LI D G，GE J，et al. Analysis of Weathering Performance of Wood⁃plastic Composite by DMA［J］. China Plastics Industry， 2005（08）： 47⁃49.

[1]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[2]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[3]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[4]	沈雪梅, 朱小龙, 胡燕超, 宋任远, 张现峰, 李席. 静电喷雾法制备聚乳酸/布洛芬微球及其性能研究[J]. 中国塑料, 2022, 36(7): 61-67.
[5]	周舒毅, 朱敏, 刘忆颖, 曹舒惠, 蔡启轩, 聂慧, 张玉霞, 周洪福. 高分子止血材料研究进展[J]. 中国塑料, 2022, 36(7): 74-84.
[6]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[7]	邵琳颖, 郗悦玮, 翁云宣. 可降解聚乳酸复合材料研究进展[J]. 中国塑料, 2022, 36(6): 155-164.
[8]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[9]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[10]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[11]	王镕琛, 张恒, 孙焕惟, 段书霞, 秦子轩, 李晗, 朱斐超, 张一风. 医疗卫生用聚乳酸非织造材料的制备及其亲水改性研究进展[J]. 中国塑料, 2022, 36(5): 158-166.
[12]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[13]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[14]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[15]	李梦琪, 陈雅君. 纳米材料阻燃聚乳酸的研究进展[J]. 中国塑料, 2022, 36(4): 102-114.

抗氧剂1010对3D打印用聚乳酸氧化降解性能的影响

Effect of Antioxidant 1010 on Oxidative Degradation of Poly（lactic acid） for 3D Printing

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 21

相关文章 15

编辑推荐

Metrics

本文评价
