相容剂对PE⁃HD/玉米秸秆生物炭复合材料性能的影响

doi:10.19491/j.issn.1001-9278.2022.01.019

中国塑料 ›› 2022, Vol. 36 ›› Issue (1): 128-134.DOI: 10.19491/j.issn.1001-9278.2022.01.019

相容剂对PE⁃HD/玉米秸秆生物炭复合材料性能的影响

王雅珍¹^,²(), 刘新雨¹^,², 董少波¹^,², 兰天宇¹^,², 祖立武¹^,²

^1.齐齐哈尔大学材料科学与工程学院，黑龙江省聚合物基复合材料重点实验室，黑龙江齐齐哈尔 161006
^2.东北林业大学化学化工与资源利用学院，哈尔滨 150040

收稿日期:2021-07-21 出版日期:2022-01-26 发布日期:2022-01-21
作者简介:王雅珍（1961—），女，教授，主要从事聚合物高功能化及其高性能化研究，wyz6166@qqhru.edu.cn
基金资助:
黑龙江省省属高等学校基本科研业务费科研项目(理工重点项目 135409406);国家自然科学基金(21376127)

Compatibilizing effect on performance of PE⁃HD/corn stalk biochar composites

WANG Yazhen¹^,²(), LIU Xinyu¹^,², DONG Shaobo¹^,², LAN Tianyu¹^,², ZU Liwu¹^,²

^1.Heilongjiang Province Key Laboratory of Polymeric Composition Material，School of Materials Science and Engineering，Qiqihar University，Qiqihar 161006，China
^2.College of Chemistry，Chemical Engineering and Resource Utilization，Northeast Forestry University，Harbin 150040，China

Received:2021-07-21 Online:2022-01-26 Published:2022-01-21

摘要/Abstract

摘要：

以玉米秸秆（CS）为原料制备生物炭，并采用挤压法制备高密度聚乙烯/玉米秸秆生物炭（PE?HD/CSB）复合材料。研究了相容剂马来酸酐（MA）对PE?HD/CSB性能的影响。利用扫描电子显微镜（SEM）、热失重分析（TG）、傅里叶变换红外光谱（FTIR）、旋转流变仪（DHR?2）、X射线光电子能谱（XPS）等对CSB及复合材料进行了表征，并用Harmonic?Mean界面方程研究了CS和CSB同PE?HD的界面性能。结果表明，与CS相比，CSB的芳香化程度增加，且与PE?HD的界面张力更低，MA的加入提高了生物炭复合材料的稳定性、相容性及其力学性能。

关键词: 高密度聚乙烯, 生物炭, 热稳定, 相容剂, 界面性能, 力学性能

Abstract:

Corn stalk （CS） was used as a raw material to prepare biochar， and then the PE?HD/corn stalkr biochar （CSB） composites was prepared through melt extrusion. The compatibilizing effect of maleic anhydride （MA） on the performance of the PE?HD/CSB composites was investigated. The prepared CSB and the resultant composites were characterized using scanning electron microscopy， thermal weight analysis， Fourier?transform infrared spectroscopy， rotational rheometer （DHR?2）， X?ray photoelectron spectroscopy. The interface properties of CS and CSB with PE?HD were evaluated using the Harmonic?Mean interface equations. The results indicated that compared to CS，CSB exhibited an increase in the degree of aromatization， and its interfacial tension with PE?HD was lower. The addition of MA improved the stability， compatibility， and mechanical properties of the PE?HD/CSB composites.

Key words: high?density polyethylene, biochar, thermal stability, compatibilizer, interfacial property, mechanical property

中图分类号:

TQ325.1⁺2

王雅珍, 刘新雨, 董少波, 兰天宇, 祖立武. 相容剂对PE⁃HD/玉米秸秆生物炭复合材料性能的影响[J]. 中国塑料, 2022, 36(1): 128-134.

WANG Yazhen, LIU Xinyu, DONG Shaobo, LAN Tianyu, ZU Liwu. Compatibilizing effect on performance of PE⁃HD/corn stalk biochar composites[J]. China Plastics, 2022, 36(1): 128-134.

图/表 12

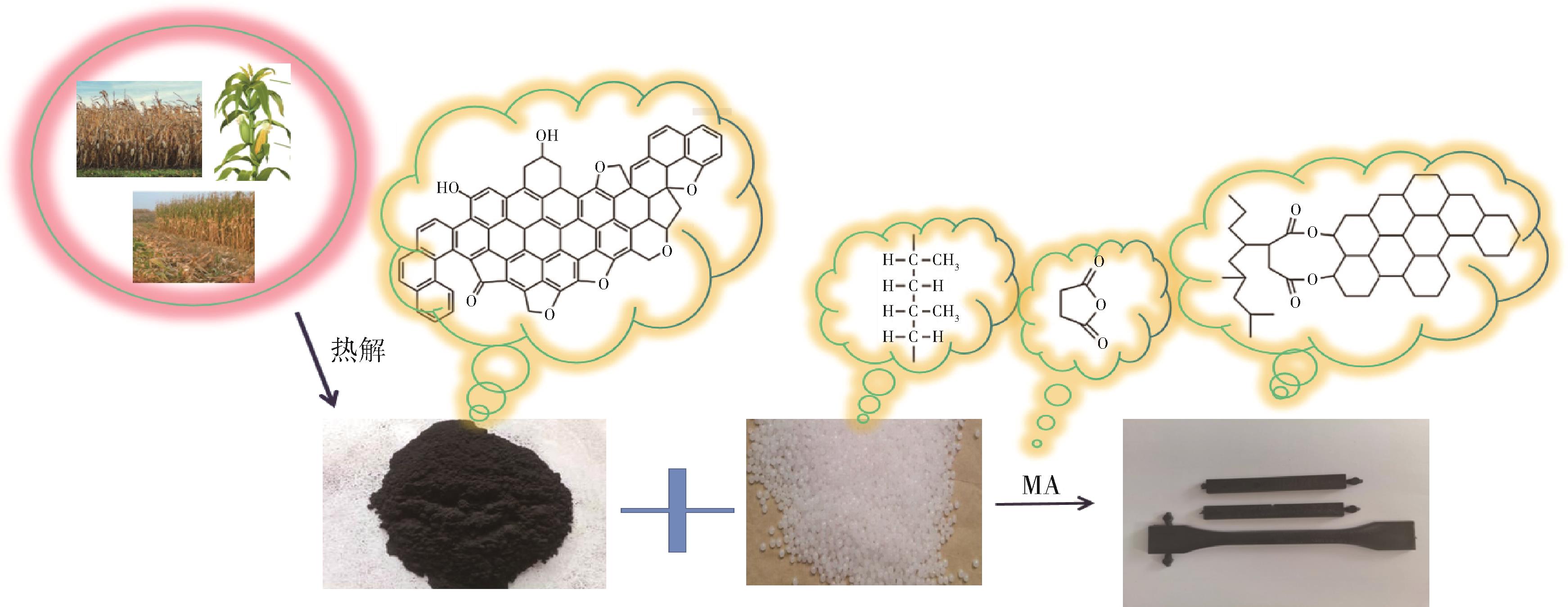

图1 PE?HD/CSB复合材料制备流程以及与MA的偶联机理

Fig.1 PE?HD/CSB composite preparation process and coupling mechanism with MA

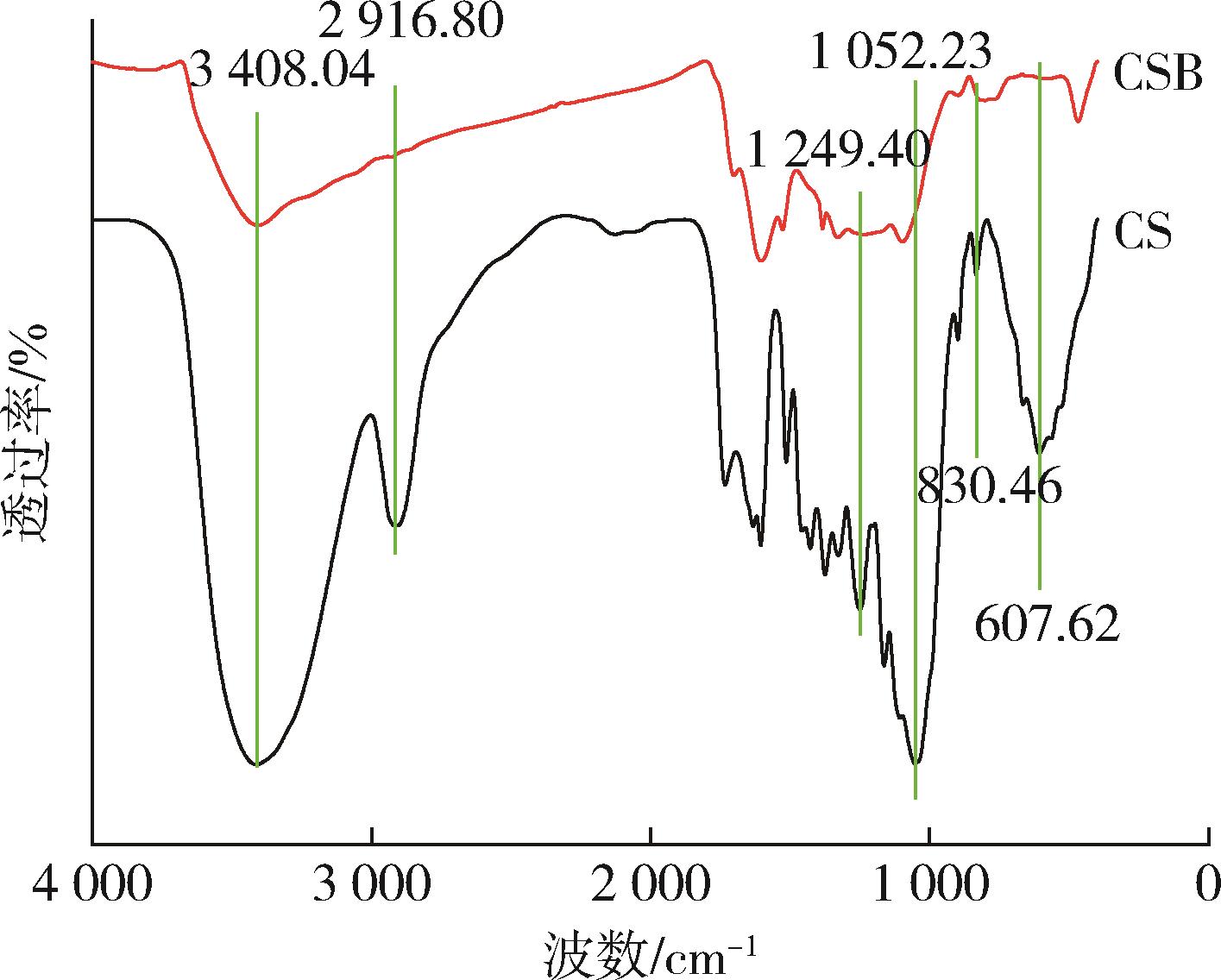

图2 CS及CSB的FTIR谱图

Fig.2 FTIR of CS and CSB

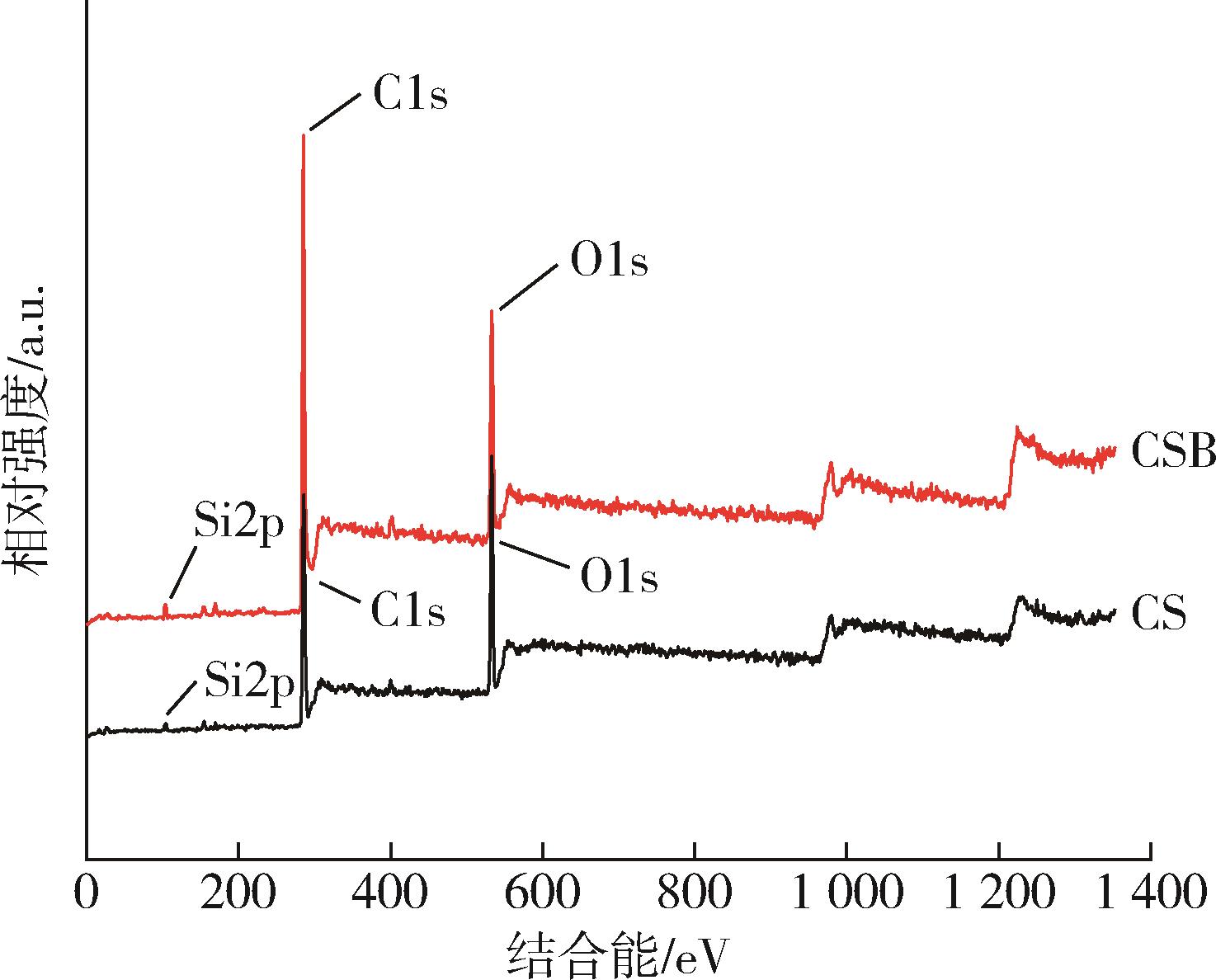

图3 CS及CSB的XPS全谱

Fig.3 XPS full spectrum of CS and CSB

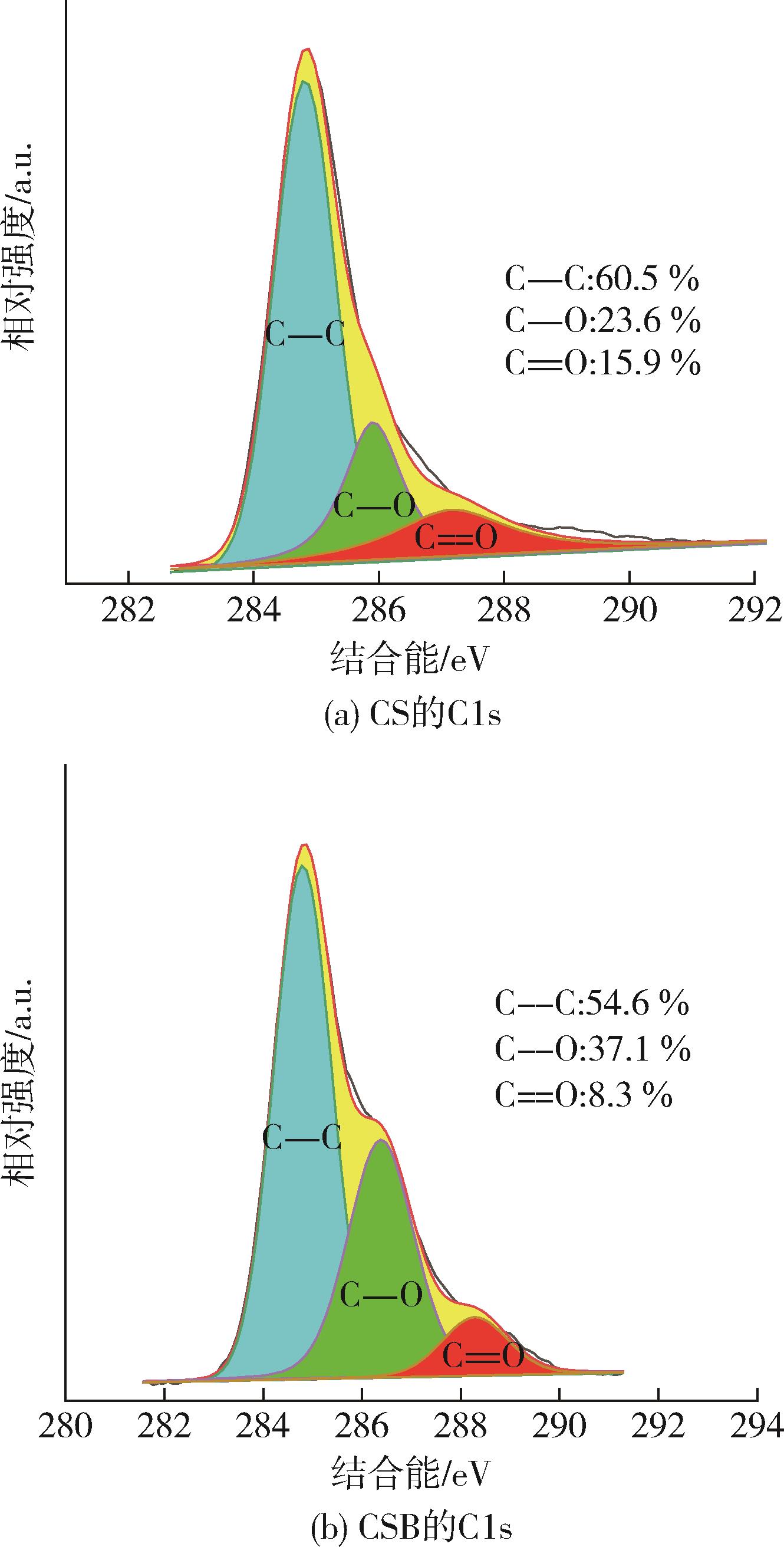

图4 CS及CSB的XPS碳谱

Fig.4 XPS carbon spectrum of CS and CSB

样品	接触角/（°）		色散分量（ $γ d$ ）/mN·m^-1	极性分量（ $γ p$ ）/mN·m^-1	表面张力（ $γ$ ）/mN·m^-1
样品	水	二碘甲烷	色散分量（ $γ d$ ）/mN·m^-1	极性分量（ $γ p$ ）/mN·m^-1	表面张力（ $γ$ ）/mN·m^-1
PE?HD	93.4	56.4	29.48	1.58	31.06
CS	65.1	29.0	39.55	9.93	49.48
CSB	114.3	77.2	19.40	0.02	19.42

样品	接触角/（°）		色散分量（ $γ d$ ）/mN·m^-1	极性分量（ $γ p$ ）/mN·m^-1	表面张力（ $γ$ ）/mN·m^-1
样品	水	二碘甲烷	色散分量（ $γ d$ ）/mN·m^-1	极性分量（ $γ p$ ）/mN·m^-1	表面张力（ $γ$ ）/mN·m^-1
PE?HD	93.4	56.4	29.48	1.58	31.06
CS	65.1	29.0	39.55	9.93	49.48
CSB	114.3	77.2	19.40	0.02	19.42

表1 各组分的接触角和表面张力

Tab.1 Contact angle and surface tension of each component

表1 各组分的接触角和表面张力

Tab.1 Contact angle and surface tension of each component

样品	界面张力/mJ·m^-2
PE?HD/CSB	3.601
PE?HD/CS	7.490

表2 各组分之间的界面张力

Tab.2 Interfacial tension between each component

图5 炭化前后的材料和生物炭复合材料断裂面的SEM照片

Fig.5 SEM of the fracture surface of the material before and after carbonization and the biochar composite material

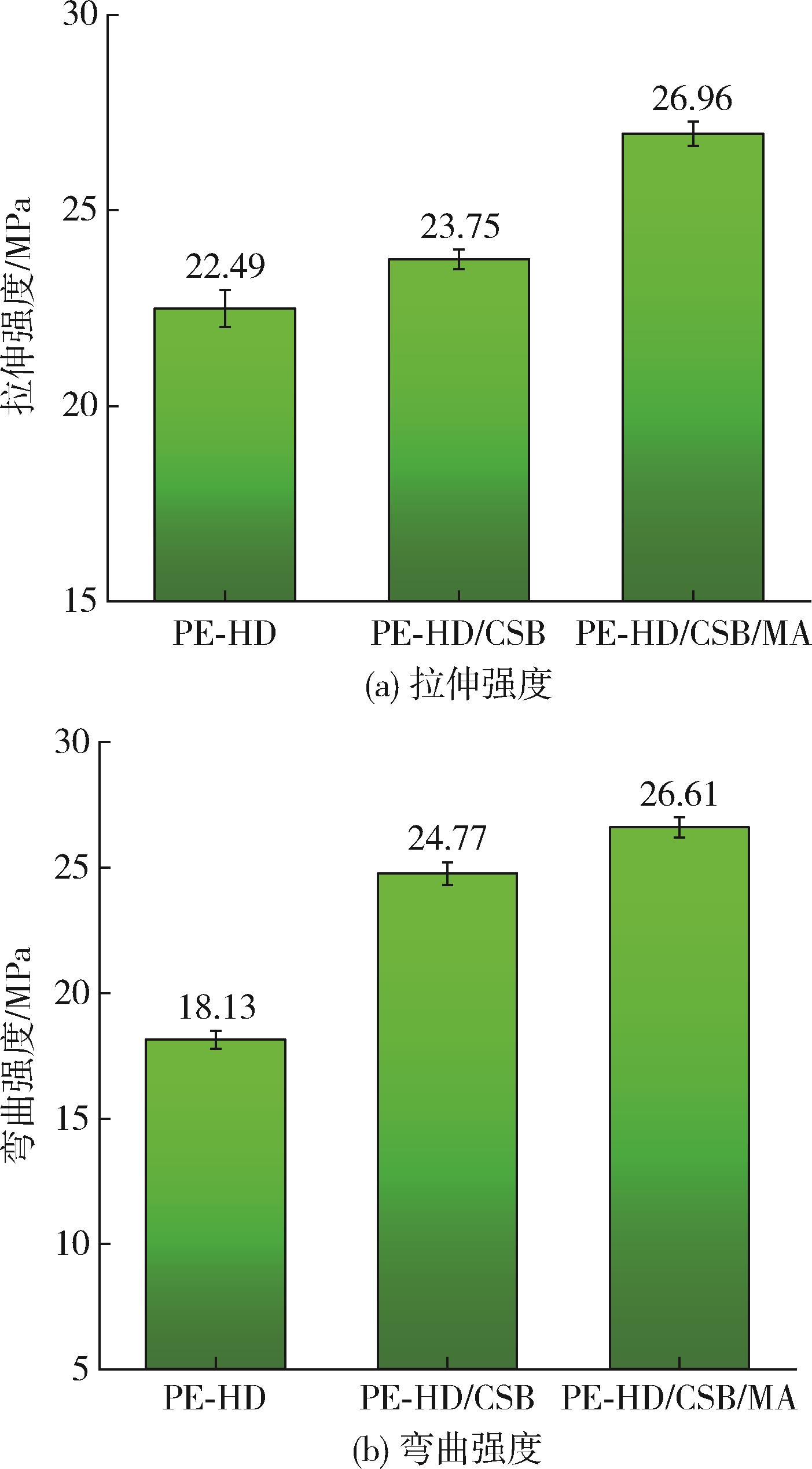

图6 PE?HD及其复合材料的拉伸和弯曲强度

Fig.6 Tensile and flexural strength of PE?HD and its composites

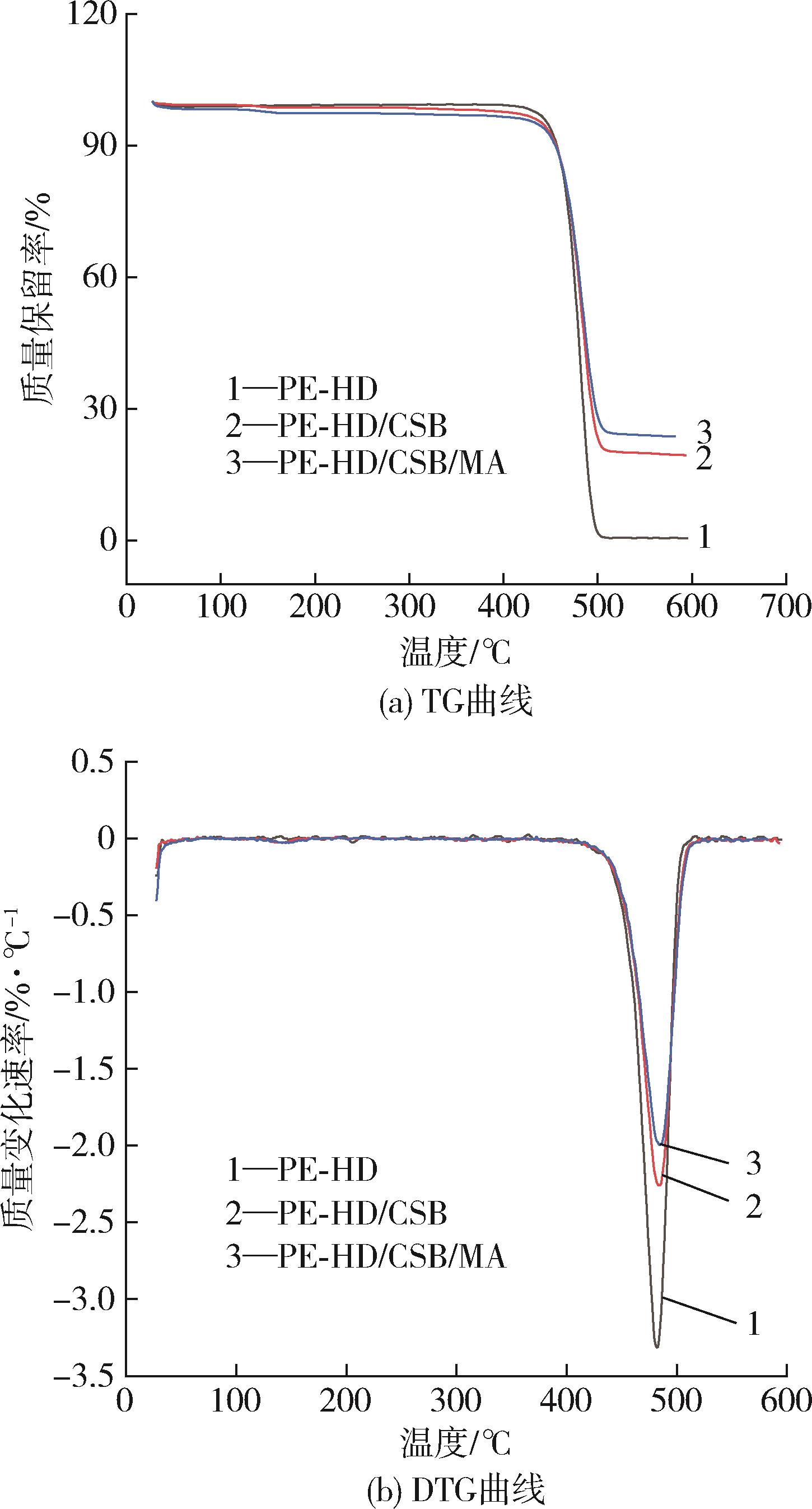

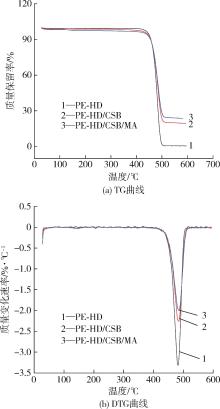

图7 PE?HD及其复合材料的TG和DTG曲线

Fig.7 TG and DTG curves of PE?HD and its composites

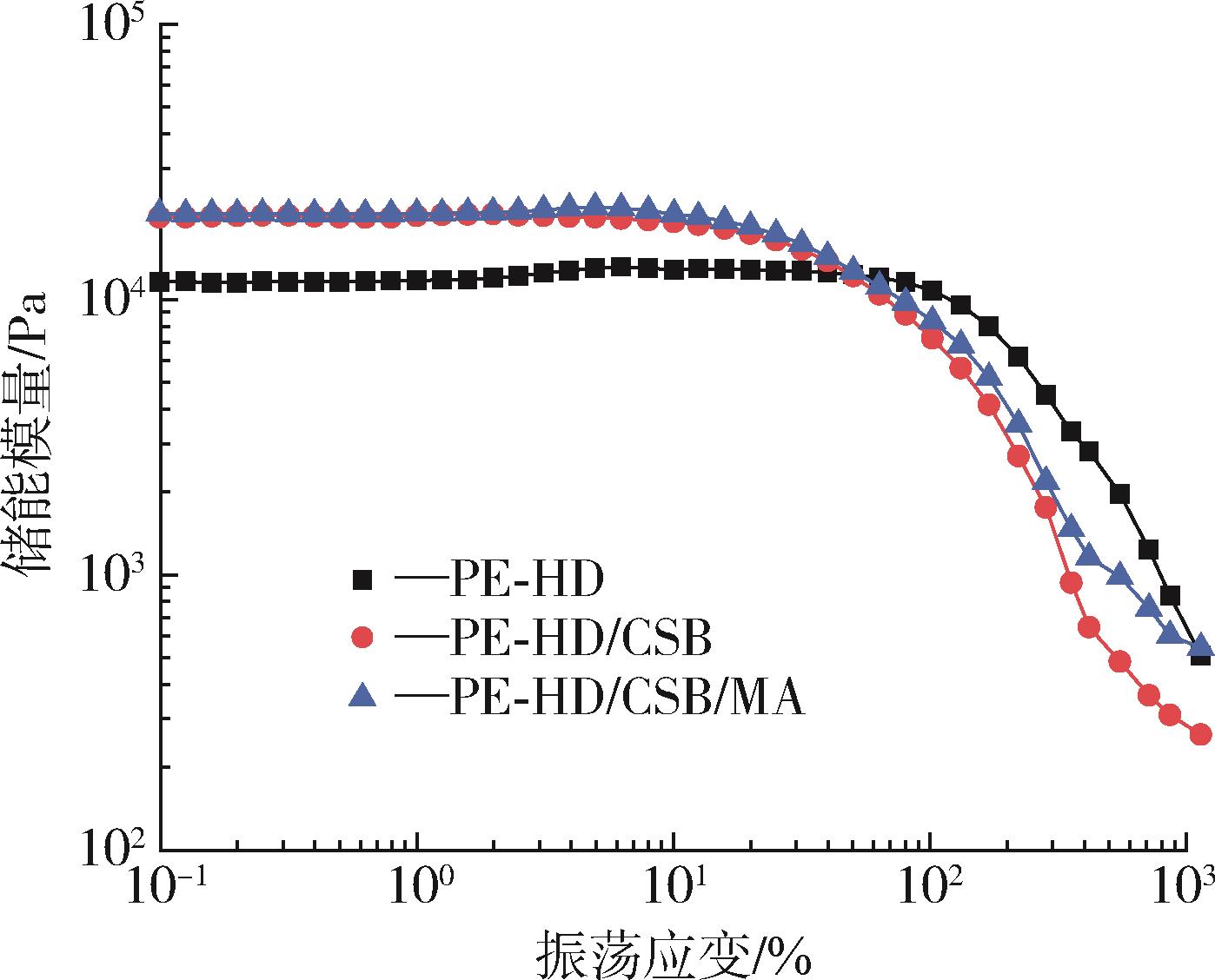

图8 PE?HD及其复合材料的应变振幅扫描曲线

Fig.8 Strain amplitude sweep curve of PE?HD and its composite materials

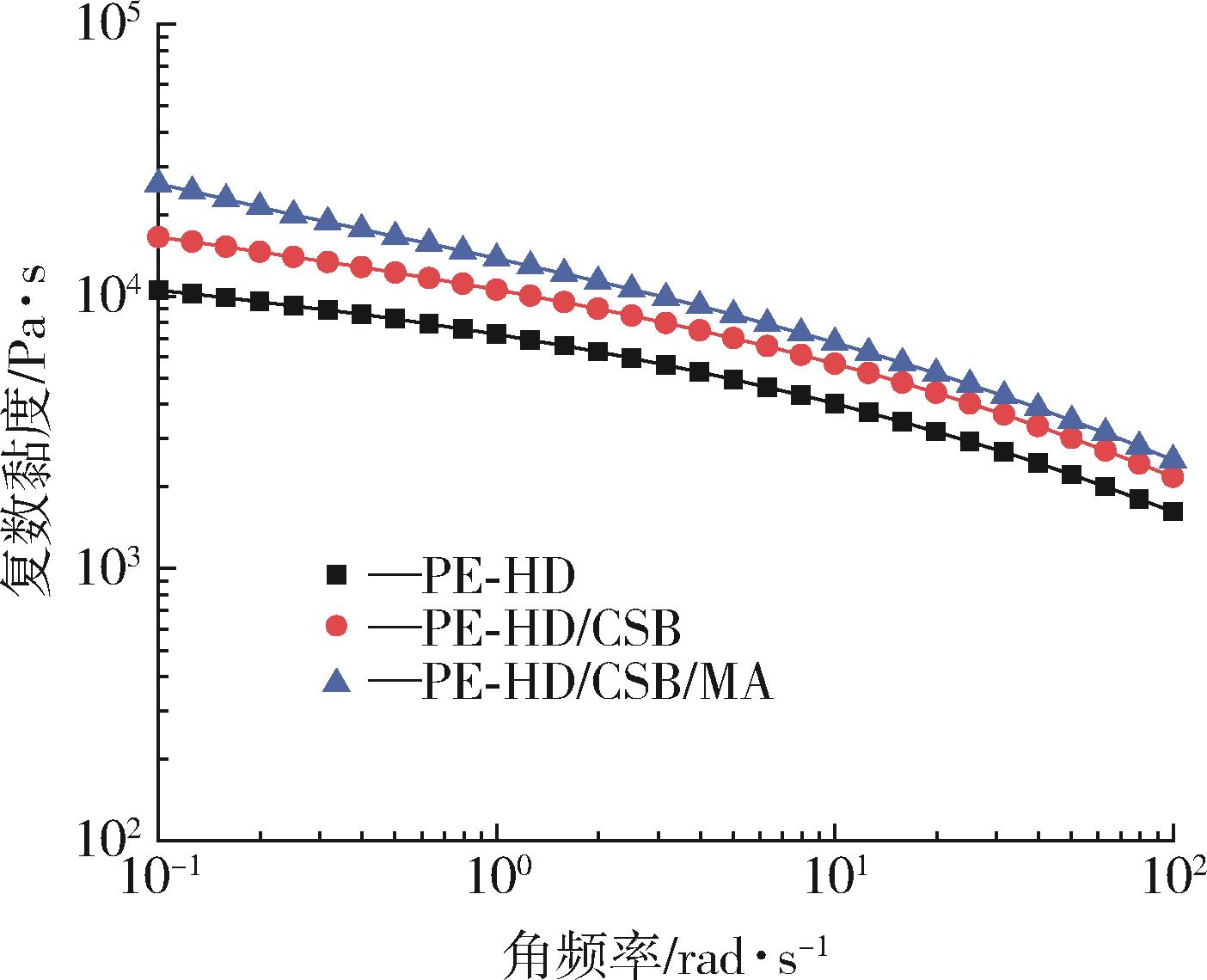

图9 PE?HD及其复合材料的复数黏度与角频率的关系曲线

Fig.9 Relationship between the complex viscosity and frequency of PE?HD and its composites

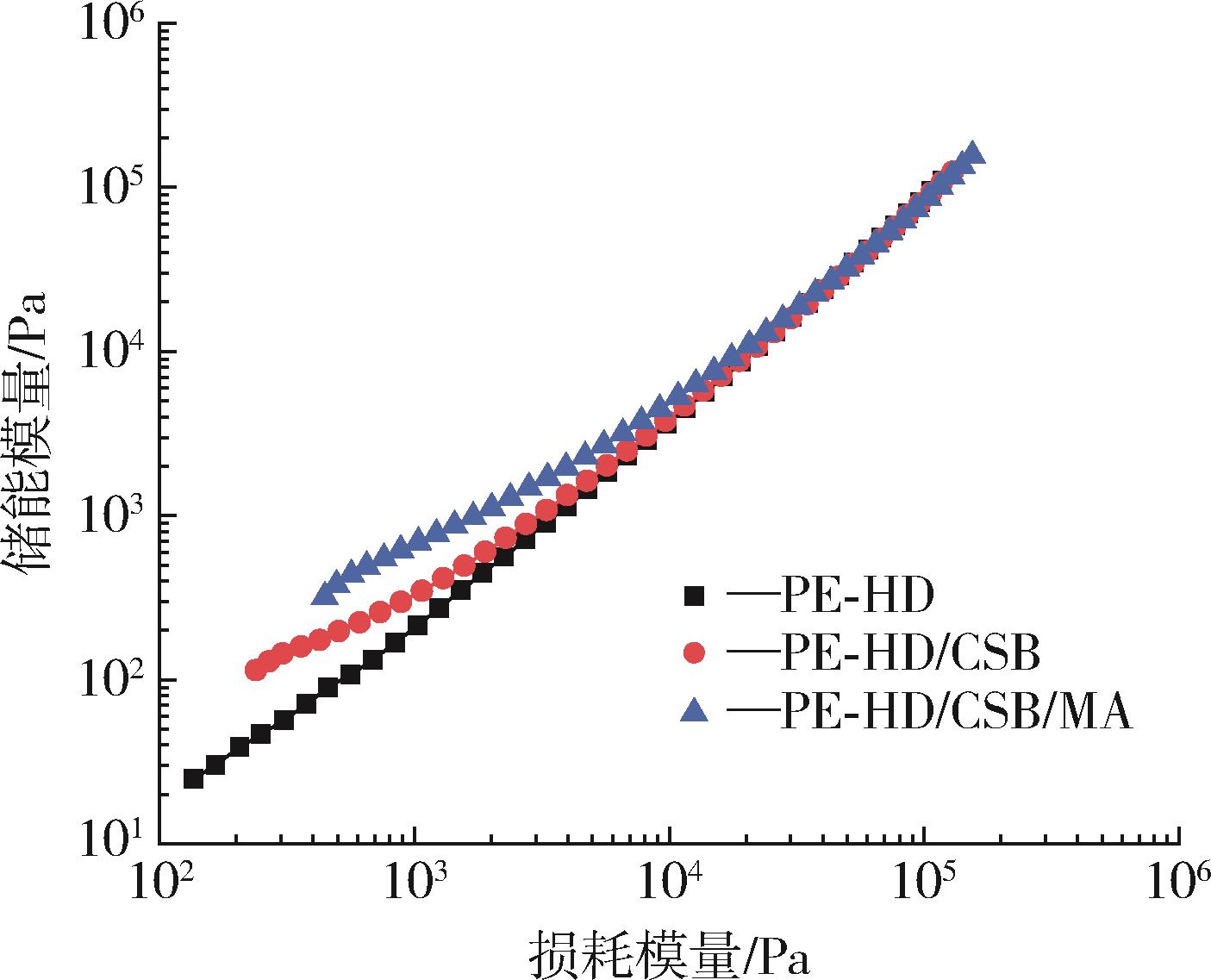

图10 PE?HD及复合材料的Han关系曲线

Fig.10 Han relationship curves of PE?HD and composite materials

参考文献 20

1	PILLA S. Handbook of Bioplastics and Biocomposites Engineering Applications （Pilla/Handbook） Ⅱ Starch Based Composites for Packaging Applications［J］.2011， 10.1002/9781118203699：189⁃266.
2	FARUK O， BLEDZKI A K， FINK H P， et al. Progress report on natural fiber reinforced composites［J］. Macromol Mater Eng，2014，299 （1）：9⁃26.
3	DEVALLANCE D B， OPORTO G S， QUIGLEY P. Investigation of hardwood biochar as a replacement for wood flour in wood⁃polypropylene composites［J］.J Elastomers Plast，2016，48 （6）：510⁃522.
4	NAN N， DEVALLANCE D B， XIE X， et al. The effect of bio⁃carbon addition on the electrical， mechanical， and thermal properties of polyvinyl alcohol/biochar composites［J］.J Compos Mater， 2016，50 （9）：1 161⁃1 168.
5	DAS O， SARMAH A K， BHATTACHARYYA D. A novel approach in organic waste utilization through biochar addition in wood/polypropylene composites［J］.Waste Manage，2015，38： 132⁃140.
6	张克宏，肖慧，张晓飞，等.聚乳酸/玉米秸秆粉复合材料的制备与性能研究［J］.中国塑料，2017，31（11）：72⁃77.
	ZHANG K H， XIAO H，ZHANG X F， et al. Properties and preparation of poly（lactic acid）/straw powder compo⁃sites［J］.China Plastics， 2017，31（11）：72⁃77.
7	BAJWA D S， BAJWA S G， HOLT G A. Impact of biofibers and coupling agents on the weathering characteristics of composites［J］.Polym Degrad Stab ，2015，120：212⁃219.
8	DAS O， BHATTACHARYYA D， SARMAH A K.Sustainable eco⁃composites obtained from waste derived biochar： a consideration in performance properties，production costs， and environmental impact［J］. J Cleaner Prod ，2016，129 ：159⁃168.
9	AYRILMIS N， KWON J H， HAN T H， et al. Effect of wood⁃derived charcoal content on properties of wood plastic composites［J］. Mater Res ，2015，18 （3）：654⁃659.
10	黄玉东. 聚合物表面与界面技术［M］. 化学工业出版社， 2003： 15⁃18.
11	郝艳霞. 氧化锆多孔膜和涂层的制备、表征及性能研究［D］. 南京：南京理工大学， 2003.
12	王延鹏. 聚偏氟乙烯/氟橡胶/硅橡胶共混材料的制备、结构与性能研究［D］. 广州：华南理工大学， 2015.
13	ATIQAH A， JAWAID M， SAPUAN S M， et al. Thermal properties of sugar palm/glass fiber reinforced thermoplastic polyurethane hybrid composites［J］.Compos Struct， 2018，202： 954⁃958.
14	YEMELE M C N， KOUBAA A， CLOUTIER A， et al. Effect of bark fiber content and size on the mechanical properties of bark/HDPE composites［J］. Composites Part A ，2010， 41（1）： 131⁃137.
15	张星河. 聚烯烃HNTs纳米复合材料的制备与性能研究［D］. 扬州：扬州大学， 2017.
16	PAYNE A R. The dynamic properties of carbon black⁃loaded natural rubber vulcanizates. Part I［J］. Journal of Applied Polymer Science， 1962， 6（19）： 57⁃63.
17	JIMÉNEZMM， RAMÍREZA， FRESNO M J. Applied rheology and polymers［J］. Ciencia y Tecnologia Pharmaceutica， 2002， 12（2）：77⁃93.
18	王雅珍，敖琳，岳成娥，等. PP／TiO₂复合材料老化前后动态流变性能研究［D］. 齐齐哈尔：齐齐哈尔大学， 2014.
19	刘本刚，董帅，王向东，等. PS/PETG共混物的流变性能和发泡行为研究［J］.中国塑料，2014，28（8）：72⁃77.
	LIU B， DONG S， WANG X， et al. Rheological and foaming behavior of PS/PETG blends［J］. China Plastics， 2014.28（8）：72⁃77.
20	AZIZI H，GHASEMI I.Investigation on the dynamic melt rheological properties of polypropylene/wood flour composites［J］. Polym Compos，2009，30： 429⁃435.
