TPEE/P（AA⁃co⁃AM）吸水膨胀弹性体的制备及性能研究

doi:10.19491/j.issn.1001-9278.2022.03.002

中国塑料 ›› 2022, Vol. 36 ›› Issue (3): 9-14.DOI: 10.19491/j.issn.1001-9278.2022.03.002

TPEE/P（AA⁃co⁃AM）吸水膨胀弹性体的制备及性能研究

胡焕波¹^,²(), 吴唯¹(), 李宁¹, 赵天瑜¹, 邹志强¹

^1.华东理工大学材料科学与工程学院，中德先进材料联合研究中心，上海 200237
^2.裕克施乐塑料制品（太仓）有限公司，江苏苏州 215400

收稿日期:2021-11-30 出版日期:2022-03-26 发布日期:2022-03-25
通讯作者: 吴唯，博士，教授，博士生导师，从事先进功能性聚合物材料领域研究工作，wuwei@ecust.edu.cn
E-mail:steven.hu@oechsler.com.cn;wuwei@ecust.edu.cn
作者简介:胡焕波，高级工程师，从事新型聚合物材料和聚合物增材制造领域研究工作，steven.hu@oechsler.com.cn

Preparation and properties of TPEE/P（AA⁃co⁃AM） water absorbent elastomer

HU Huanbo¹^,²(), WU Wei¹(), LI Ning¹, ZHAO Tianyu¹, ZOU Zhiqiang¹

^1.Sino?German Joint Research Center of Advanced Materials，School of Material Science and Engineering，East China University of Science and Technology，Shanghai 200237，China
^2.OECHSLER Plastic Products （Taicang） Co，Ltd，Suzhou 215400，China

Received:2021-11-30 Online:2022-03-26 Published:2022-03-25
Contact: WU Wei E-mail:steven.hu@oechsler.com.cn;wuwei@ecust.edu.cn

摘要/Abstract

摘要：

针对吸水膨胀弹性体（WSE）在含盐溶液中膨胀倍率普遍不高、吸盐水性能和耐热性能不佳等问题，采用反向悬浮聚合方法，将丙烯酸（AA）单体与丙烯酰胺（AM）单体进行共聚，制备了新型聚丙烯酸?丙烯酰胺［P（AA?co?AM）］耐盐吸水树脂，并以热塑性聚醚酯弹性体（TPEE）为基体，制备了TPEE/P（AA?co?AM）吸水膨胀弹性体。研究了单体AA：AM质量比、交联剂N，N?亚甲基双丙烯酰胺（NMBA）含量对P（AA?co?AM）吸水性能的影响，并将TPEE分别与自制P（AA?co?AM）耐盐吸水树脂和市售吸水树脂CPNaAA共混制成的WSE的吸水性能和力学性能进行了比较。结果表明，当AA∶AM质量比为2.5∶1、NMBA含量为0.05 %（质量分数，下同）、过硫酸钾（KPS）含量为0.70 %、油相溶液与水相溶液质量比为2.5∶1时，P（AA?co?AM）吸蒸馏水和吸盐水综合效果最佳；P（AA?co?AM）对蒸馏水和对盐水的吸水倍率均高于市售吸水树脂CPNaAA，其中对盐水吸水倍率的增幅更明显；TPEE/P（AA?co?AM）的吸水膨胀性能优于TPEE/CPNaAA。

关键词: 吸水树脂, 丙烯酸, 丙烯酰胺, 热塑性聚醚酯弹性体, 吸水膨胀弹性体

Abstract:

To address the problems of low expansion rate in saline solution， poor saltwater absorption performance， and heat resistance of water absorbent elastomer （WSE）， a new type of polyacrylic acid acrylamide ［P（AA?co?AM）］ salt?resistant water absorption resin was prepared through reverse suspension polymerization using acrylic acid （AA） and acrylamide （AM） as monomers. A water?absorbent expansive elastomer based on the thermoplastic polyether ester elastomer （TPEE） and P（AA?co?AM） blend. The effects of monomer ratio of AA to AM and crosslinking agent （N，N’?methylene bisacrylamide， NMBA） content on the water absorption properties of P（AA?co?AM） were studied. Moreover， the water absorption properties and mechanical properties of WES prepared by self?made P（AA?co?AM） salt?resistant water absorption resin were investigated comparatively with a commercial water absorption resin， CPNaAA. The results indicated that P（AA?co?AM） exhibited optimal water absorption and water absorption performance at a mass ratio of AA to AM of 2.5∶1， a NMBA content of 0.05 wt%， a KPS content of 0.70 wt%， and a mass ratio of oil phase solution to water phase solution of 2.5∶1. The water absorption rate of P（AA?co?AM） to distilled water and brine was higher than that of the commercial water absorption resin. The increase of water absorption rate to brine was more significant. The TPEE/P（AA?co?AM） water?absorption expansive elastomer presented a fast water absorption rate at the initial stage， and its water absorption rate reached 80 wt% within 20 h. Then， the water absorption rate decreased gradually. The water?absorption expansive elastomer exhibited higher simultaneous water absorption rate， saturated water absorption rate， saturated water absorption time， the expansibility， extensibility， and flexibility after water absorption than those before water absorption. In summary， the TPEE/P（AA?co?AM） blend can act as a water?absorption expansive elastomer with excellent comprehensive performance.

Key words: water absorption resin, acrylic acid, acrylamide, thermoplastic polyether ester elastomer, water absorbent elastomer

中图分类号:

TQ325.7

胡焕波, 吴唯, 李宁, 赵天瑜, 邹志强. TPEE/P（AA⁃co⁃AM）吸水膨胀弹性体的制备及性能研究[J]. 中国塑料, 2022, 36(3): 9-14.

HU Huanbo, WU Wei, LI Ning, ZHAO Tianyu, ZOU Zhiqiang. Preparation and properties of TPEE/P（AA⁃co⁃AM） water absorbent elastomer[J]. China Plastics, 2022, 36(3): 9-14.

图/表 8

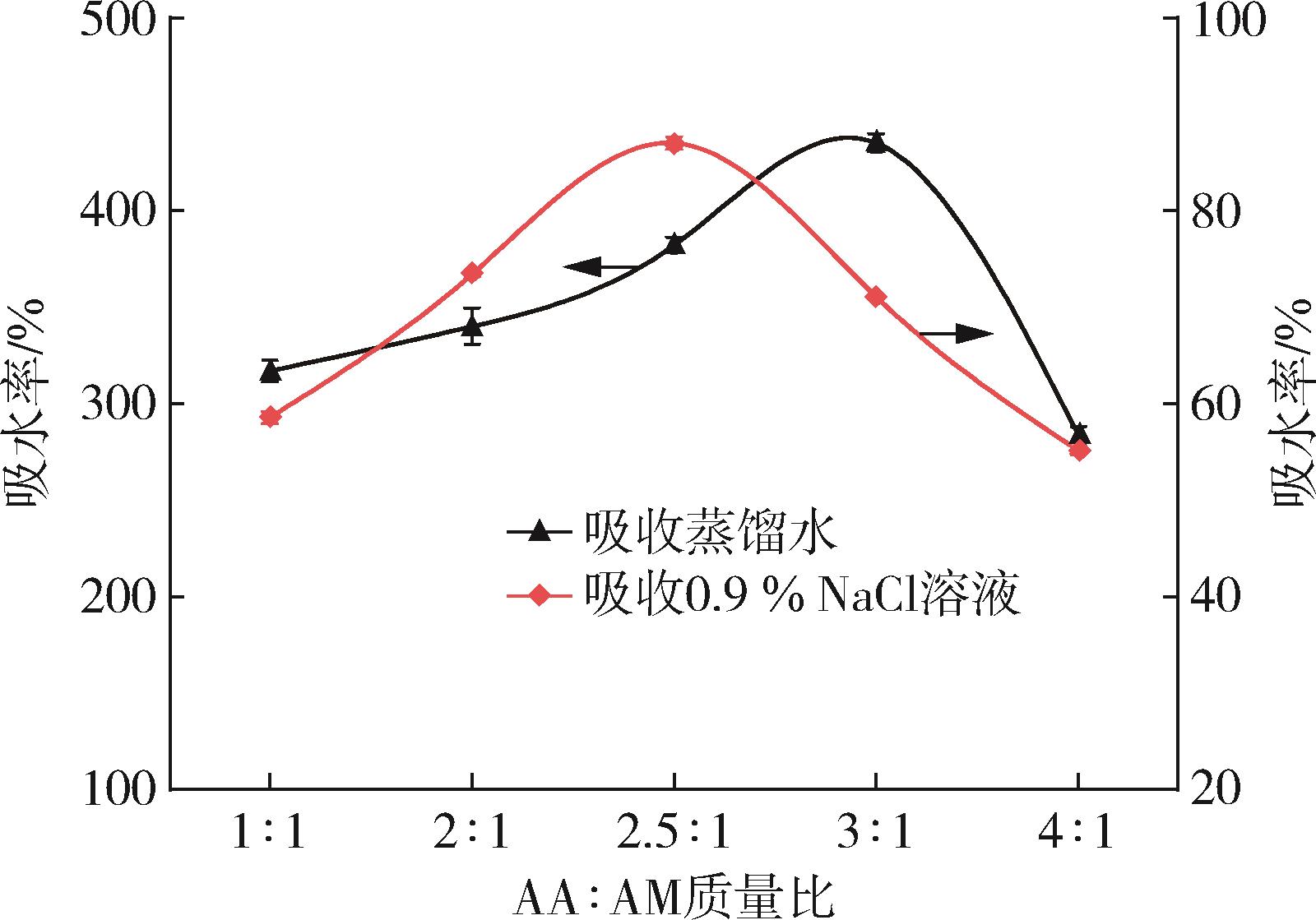

图1 AA∶AM质量比对P（AA?co?AM）吸水率的影响

Fig.1 Effect of AA∶AM monomer ratio on water absorption of P（AA?co?AM） copolymer

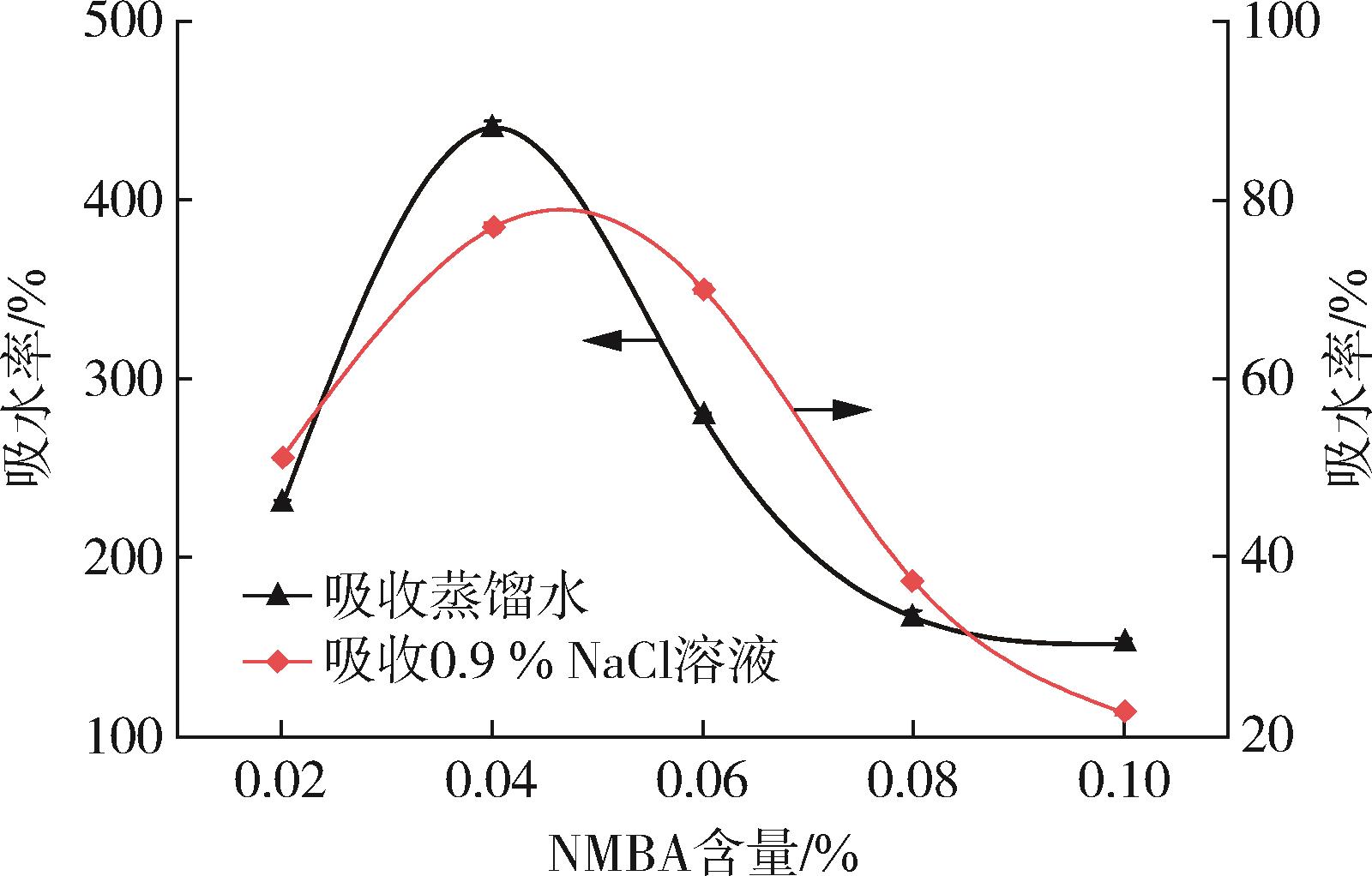

图2 交联剂NMBA含量对P（AA?co?AM）吸水率的影响

Fig.2 Effect of the content of NMBA crosslinking agent on water absorption of P（AA?co?AM） copolymer

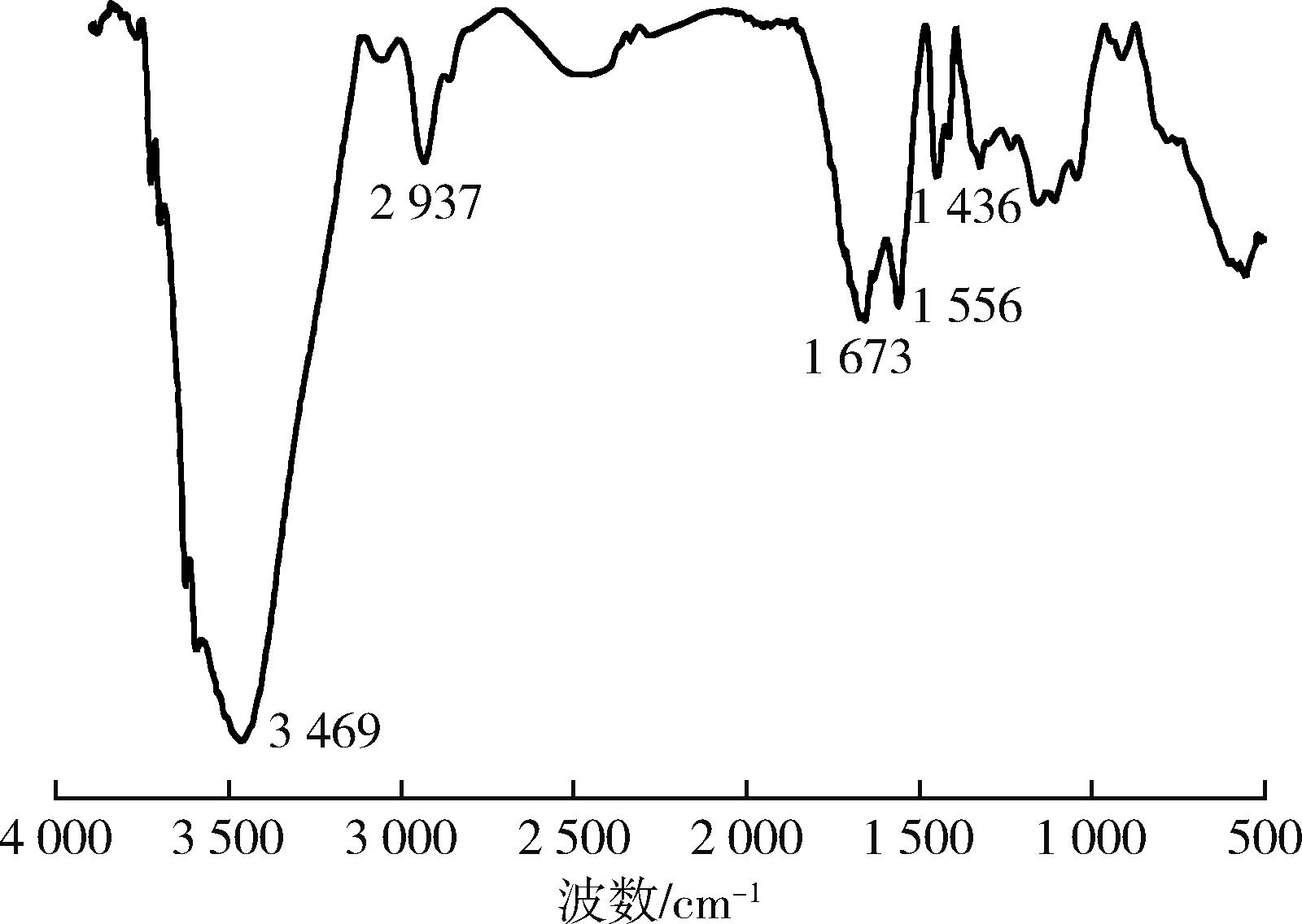

图3 P（AA?co?AM）吸水树脂的红外光谱

Fig.3 Infrared spectrogram of P（AA?CO?AM） water absorption resin

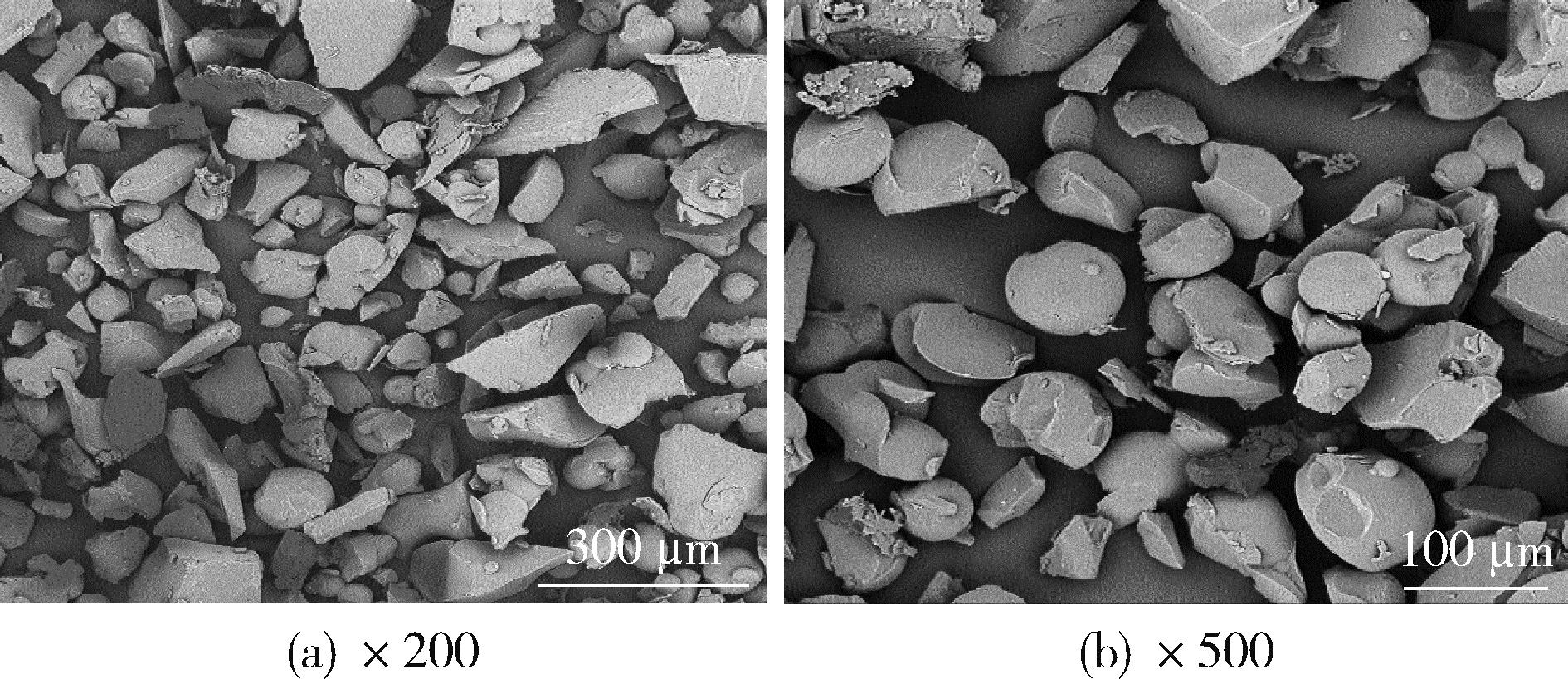

图4 PAA?co?AM吸水树脂的SEM照片

Fig.4 SEM of PAA?co?AM water absorption resin

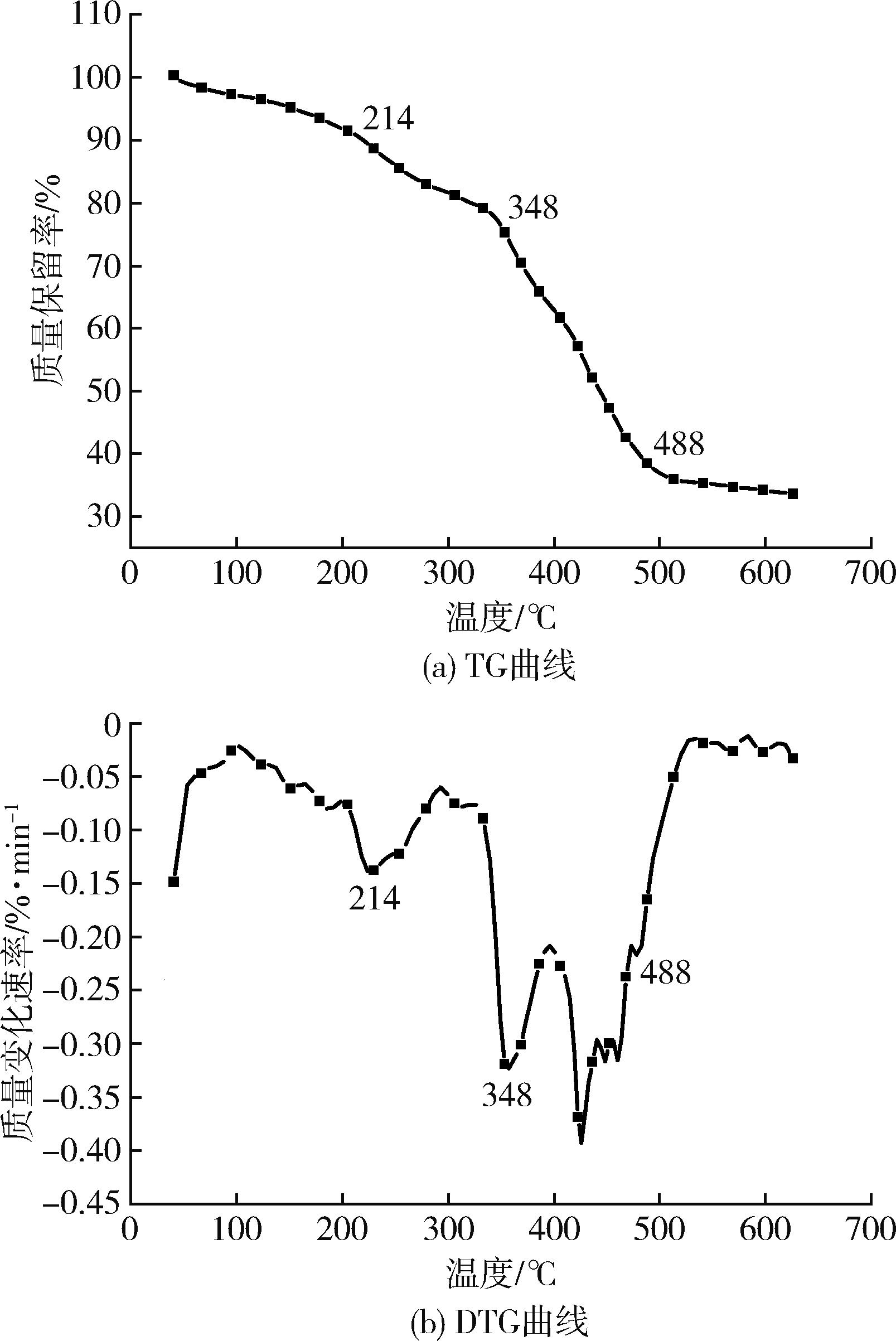

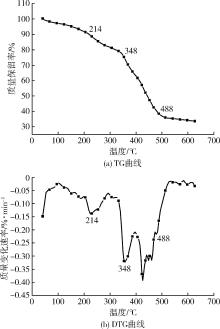

图5 PAA?co?AM吸水树脂的TGA分析

Fig.5 TGA analysis of PAA?co?AM water absorption resin

吸水树脂名称	溶液类型
吸水树脂名称	蒸馏水/g·g^-1	0.9 %NaCl溶液/g·g^-1
CPNaAA	422	61
P（AA⁃co⁃AM）	437	74

表1 吸水树脂吸水倍率的比较

Tab.1 Comparison of water absorption rate of various absorbent resins

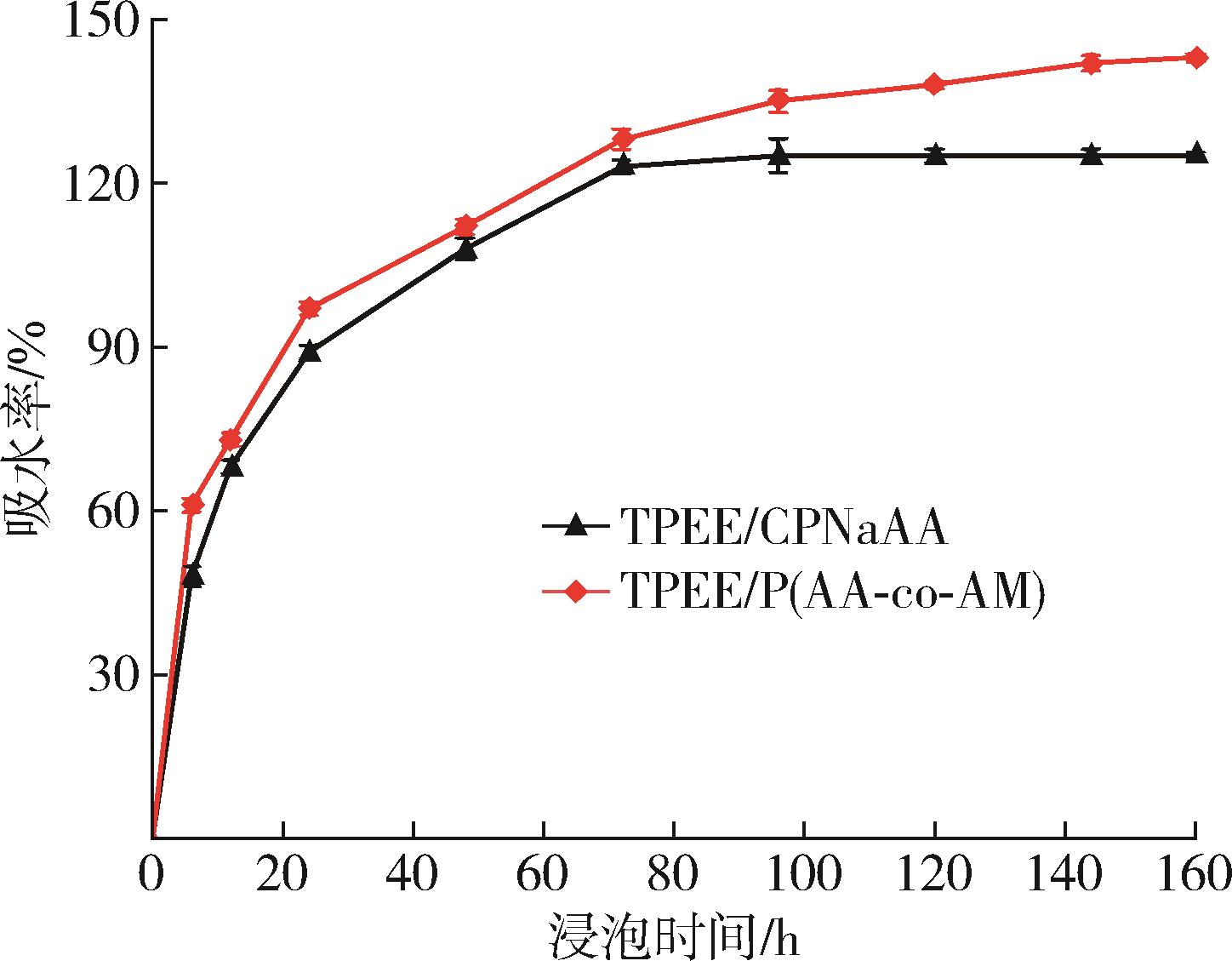

图6 2种吸水膨胀弹性体对盐水吸水率随时间的变化情况

Fig.6 Absorption rate of the two absorbent expansive elastomers to salt water over time

吸水树脂名称	拉伸强度/MPa		断裂伸长率/%
吸水树脂名称	吸水前	吸水后	吸水前	吸水后
CPNaAA	8.12	6.72	212	466
P（AA⁃co⁃AM）	8.45	6.41	177	512

表2 2种吸水膨胀弹性体吸水前后力学性能比较

Tab. 2 Comparison of mechanical properties of two absorbent expansive elastomers before and after water absorption

参考文献 17

1	PARK J H， KIM D. Preparation and characterization of water⁃swellable natural rubbers［J］. Journal of Applied Polymer Science， 2001， 80（1）：115⁃121.
2	PING Z H， NGUYEN Q T， CHEN S M， et al. States of water in different polymers—DSC and FTIR studies［J］. Polymer， 2001， 42：8 461⁃8 467.
3	张书香，李效玉，夏宇正，等. 部分水解聚丙烯酰胺与橡胶共混型吸水膨胀橡胶中水状态的研究［J］. 高分子材料科学与工程， 2001， 17（4）：101⁃104.
	ZHANG S X， LI X Y， XIA Y Z， et al. Water state in PHPAM/SBR type water swelling rubber［J］. Polymeric Materials Science & Cngineering， 2001， 17（4）：101⁃104.
4	张书香，陈勇，焦书科. 吸水膨胀弹性体在不同介质中的溶胀行为［J］. 高分子学报，1998（4）：438⁃443.
	ZHANG S X， CHEN Y， JIAO S K. Swelling behavior on water swelling elastomer in different medium［J］. ACTA Polymerica Sinica，1998（4）：438⁃443.
5	楚楚. “世纪梦工程”——英法海底隧道［J］. 科技中国， 2005 （7）： 100⁃101.
6	殷关福，薛绍祖. 上海地铁一号线盾构法区间隧道施工［C］//中国土木工程学会隧道及地下工程学会第七届年会暨北京西单地铁车站工程学术讨论会论文集（上）. 1992.
7	LIU C， DING J， ZHOU L， et al. Mechanical properties， water⁃swelling behavior， and morphology of water⁃swellable rubber prepared using crosslinked sodium polyacrylate［J］. Journal of Applied Polymer Science， 2006， 102（2）：1 489⁃1 496.
8	XIE Z， MIN L， CHEN X， et al. Studies on water⁃swellable elastomer. I. Synthesis and characterization of amphiphilic polymer［J］. Journal of Applied Polymer Science， 1996， 61（3）：495⁃499.
9	MIN L， XIE Z， CHEN X， et al. Studies on water⁃swellable elastomers. II. Thermal properties and crystalline behavior of amphiphilic graft copolymers with poly（ethy⁃lene glycol） side chains［J］. Journal of Applied Polymer Science， 1997， 64（12）：2 441⁃2 447.
10	OVERTON B J， CHEATLE W， DECHRISTOPHER G. Fiber optic cable having a water⁃swellable element： US， US7567739［P］. 2009.
11	JONES C， CAMERON J A M， SMART G J， et al. Method and apparatus for isolating tubing with a swellable seal： US， US8336618［P］. 2012.
12	张克举，张飞，宁胜尧，等. CPE⁃g⁃（AM⁃co⁃MAH）增容氯化聚乙烯吸水膨胀弹性体的研究［J］.胶体与聚合物，2021，31（4）：161⁃163，167.
	ZHANG K J， ZHANG F， NING S Y，et al. Studies on CPE water⁃swelling rubber compatibilized by CPE⁃g⁃（AM⁃co⁃MAH）［J］. Chinese Journal of Colloid＆Polymer，2021，31（4）：161⁃163，167.
13	张士虎，付振武，孙兆任，等. 聚醚型吸水膨胀聚氨酯弹性体的制备方法：中国，201910911813.9［P］.2019⁃12⁃31.
14	MA S， LIU M， CHEN Z. Preparation and properties of a salt⁃resistant superabsorbent polymer［J］. Journal of Applied Polymer Science， 2004， 93（6）：2 532⁃2 541.
15	徐鑫，魏新芳，余金陵. 遇油遇水自膨胀封隔器的研究与应用［J］. 石油钻探技术， 2009， 37（6）：67⁃69.
	XU X， WEI X F， YU J L. Researches and applications of oil/water expandable packers［J］. Petroleum Drilling Techniques， 2009， 37（6）：67⁃69.
16	宋泳. 一种制备耐高温遇水膨胀橡胶的方法［J］. 橡胶工业， 2008（1）：19.
17	王鹏，刘波，张成斌，等. HMDI型吸水膨胀聚氨酯弹性体的研制［J］.化工新型材料，2017，45（4）：236⁃238.
	WANG P， LIU B， ZHANG C B， et al. Synthesis of HMDI type water⁃swellable polyurethane elastomer［J］. New Chemical Materials，2017，45（4）：236⁃238.

[1]	宋进, 徐航, 邹威, 王洪, 张晨. 表面羧基化聚丙烯酸酯多孔微球的制备及其铜离子吸附性能研究[J]. 中国塑料, 2022, 36(7): 8-13.
[2]	刘金成, 陈谦, 刘玉佩, 高萌, 赵先辉. 甲基丙烯酸甲酯的合成技术研究进展[J]. 中国塑料, 2022, 36(1): 178-183.
[3]	刘雷, 杨建军, 吴庆云, 吴明元, 张建安, 刘久逸. 聚酯型双键封端聚氨酯预聚物的合成及其在团状模塑料中的应用[J]. 中国塑料, 2021, 35(9): 34-39.
[4]	王国安, 赵文杰. 吐温⁃80对PB⁃g⁃PSG乳液改性水泥砂浆性能的影响及作用机理[J]. 中国塑料, 2021, 35(7): 43-48.
[5]	张轶竣, 张睿智, 郭成成, 沈强, 罗国强. PMMA/CNT微发泡密度梯度吸能材料的优化设计研究[J]. 中国塑料, 2021, 35(5): 32-39.
[6]	吴首昂, 涂征, 刘北军, 龚兴厚. PAAS/PVA/Zn_0.2Fe_2.8O₄磁性复合水凝胶的合成及其性能研究[J]. 中国塑料, 2021, 35(4): 12-17.
[7]	马秀清, 孙凯欣, 李瑞, 张亚军, 范一强. PMMA微流控芯片最佳注射成型工艺的实验研究[J]. 中国塑料, 2021, 35(4): 47-52.
[8]	孙琦伟, 陈宇宏, 董书源, 郎建林, 周晓伟, 张云. PMMA/PC复合平板叠层注射压缩成型翘曲变形计算模拟[J]. 中国塑料, 2021, 35(4): 53-59.
[9]	熊辉霞, 赵文杰. 聚苯乙烯接枝聚丙烯酸丁酯乳液改性水泥砂浆的性能及微观结构分析[J]. 中国塑料, 2021, 35(2): 29-33.
[10]	康炜, 刘喜军, 曹卫艳, 王宇威, 闫杰. PMMA/DEAM⁃RGO纳米复合材料的制备与性能测试[J]. 中国塑料, 2021, 35(1): 47-53.
[11]	王杰, 韩吉彬, 吴卫东, 李晖, 李军, 蒋洪石. 硫化和增塑对ACM/PP类 TPV微观结构和性能的影响[J]. 中国塑料, 2020, 34(8): 24-29.
[12]	唐娅娥, 刘本刚. 聚苯乙烯/交联丙烯酸甲酯共混物的制备及其发泡性能研究[J]. 中国塑料, 2020, 34(6): 45-51.
[13]	刘志, 吴波, 候广开, 阮方涛. 二甲基硅油增强聚甲基丙烯酸甲酯超疏水复合纤维膜制备及其性能研究[J]. 中国塑料, 2020, 34(4): 42-48.
[14]	余旺旺, 刘芹, 张莹, 杨晨, 雷文. MAPP/EAA处理对聚丙烯/小麦秸秆粉复合材料性能的影响[J]. 中国塑料, 2020, 34(10): 6-11.
[15]	张彩宁;代文祎;王煦漫;赵明远;段凯迪. PMMA/改性纳米氧化锌复合材料的制备及其性能研究[J]. 中国塑料, 2017, 31(8): 47-51 .

TPEE/P（AA⁃co⁃AM）吸水膨胀弹性体的制备及性能研究

Preparation and properties of TPEE/P（AA⁃co⁃AM） water absorbent elastomer

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 17

相关文章 15

编辑推荐

Metrics

本文评价
