改性热塑性淀粉的制备及其与PBAT复合薄膜的性能

doi:10.19491/j.issn.1001-9278.2022.08.011

中国塑料 ›› 2022, Vol. 36 ›› Issue (8): 69-72.DOI: 10.19491/j.issn.1001-9278.2022.08.011

改性热塑性淀粉的制备及其与PBAT复合薄膜的性能

熊一鸣¹(), 宋季岭¹(), 秦舒浩¹, 龙雪彬¹, 鲁显睿²

^1.贵州省材料产业技术研究院，贵阳 550014
^2.贵州工业职业技术学院，贵阳 550014

收稿日期:2022-03-11 出版日期:2022-08-26 发布日期:2022-08-22
通讯作者: 宋季岭（1987—），男，高级工程师，从事高分子共混改性研究，Songelin@126.com
E-mail:2212551999@qq.com;Songelin@126.com
作者简介:熊一鸣（1993—），男，硕士，工程师，从事高分子共混改性研究，2212551999@qq.com

Preparation of modified thermoplastic starch and properties of its composite films with PBAT

XIONG Yiming¹(), SONG Jiling¹(), QIN Shuhao¹, LONG Xuebin¹, LU Xianrui²

^1.Guizhou Material Industry Technology Research Institute，Guiyang 550014
^2.Guizhou Industrial Vocational and Technical College，Guiyang 550014

Received:2022-03-11 Online:2022-08-26 Published:2022-08-22
Contact: SONG Jiling E-mail:2212551999@qq.com;Songelin@126.com

摘要/Abstract

摘要：

利用十六烷基三甲氧基硅烷（HDTMS）对淀粉进行偶联改性后，通过熔融挤出得到热塑性淀粉（TPS），并将其与聚己二酸/对苯二甲酸丁二醇酯（PBAT）复配后吹膜，制备了PBAT/TPS复合膜材料，并探讨了HDTMS含量与TPS耐热性能、流变性能及PBAT/TPS复合膜疏水性能和力学性能的关系。结果发现，加入HDTMS后TPS加工性能得到改善、淀粉基体耐热性能更高，但增塑剂更易析出；加入1份HDTMS后，PBAT/TPS复合膜材料疏水性能得到改善，接触角提高到113.2 °，再继续增加HDTMS含量后，接触角基本保持在104 °~106 °；PBAT/TPS复合膜材料拉伸强度随HDTMS含量的增加先提高后降低，当HDTMS含量为3份时拉伸强度达10.29 MPa。

关键词: 热塑性淀粉, 十六烷基三甲氧基硅烷, 偶联, 聚己二酸/对苯二甲酸丁二醇酯, 全生物降解材料, 薄膜

Abstract:

After coupling modification of starch with hexadecyltrimethoxysilane （HDTMS）， thermoplastic starch （TPS） was obtained through coupling modification with hexadecyltrimethoxysilane （HDTMS） and melt extrusion. The resultant TPS were subjected to direct blowing process with poly（adipic acid?co?butylene terephthalate）（PBAT）. The relationship between the HDTMS content and the heat resistance and rheological properties of TPS and the relationship between the hydrophobic property and mechanical performance of PBAT/TPS composite membranes were investigated. The results indicated that the processing properties of TPS were improved with the addition of HDTMS， resulting in better heat resistance but easier separation of the additive. The hydrophobic properties of composite membranes were improved with the addition of 1 phr HDTMS， and their contact angle increased to 113.2 °. The contact angle was kept basically at 104 °~106 ° with a continuous increase in the HDTMS content. The tensile strength of the composite membrane increased at first and then decreased with an increase in the HDTMS content. The tensile strength reached 10.29 MPa when 3 phr HDTMS was incorporated.

Key words: thermoplastic starch, hexadecyltrimethoxysilane, coupling, poly（adipic acid?co?butylene terephthalate）, fully biodegradable material, film

中图分类号:

TQ323.4

熊一鸣, 宋季岭, 秦舒浩, 龙雪彬, 鲁显睿. 改性热塑性淀粉的制备及其与PBAT复合薄膜的性能[J]. 中国塑料, 2022, 36(8): 69-72.

XIONG Yiming, SONG Jiling, QIN Shuhao, LONG Xuebin, LU Xianrui. Preparation of modified thermoplastic starch and properties of its composite films with PBAT[J]. China Plastics, 2022, 36(8): 69-72.

图/表 5

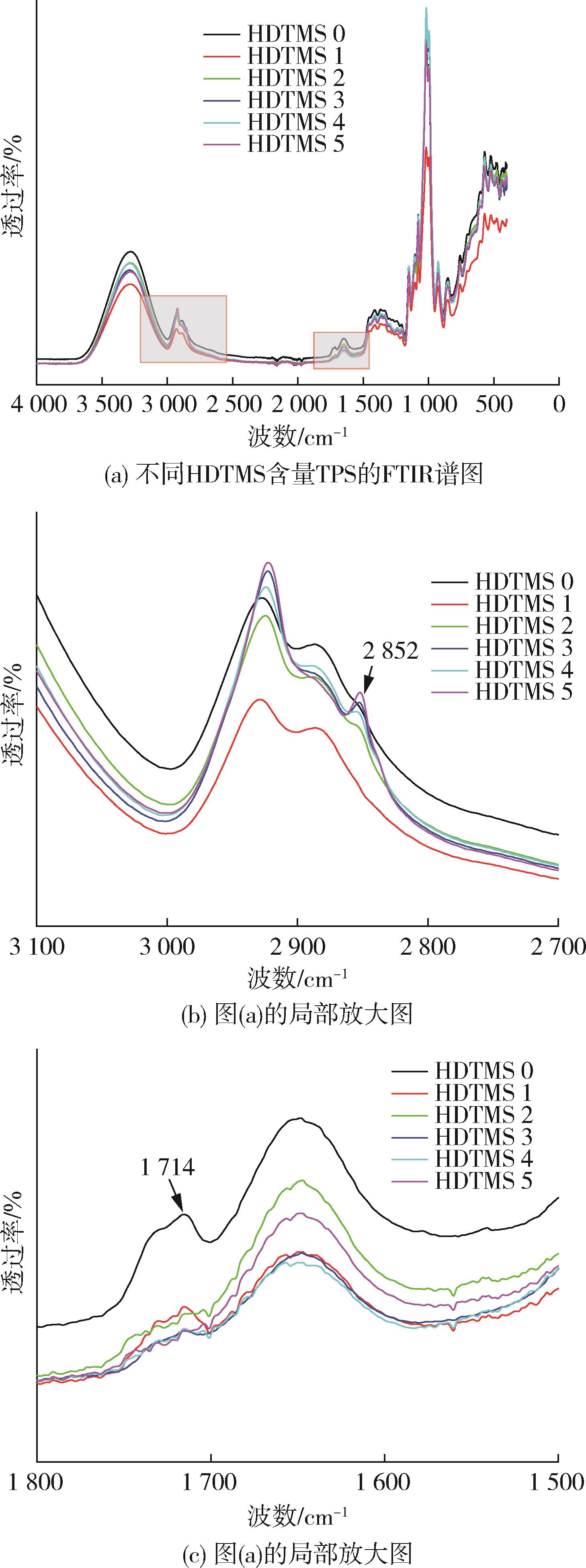

图1 TPS的FTIR谱图

Fig.1 FTIR spectra of TPS

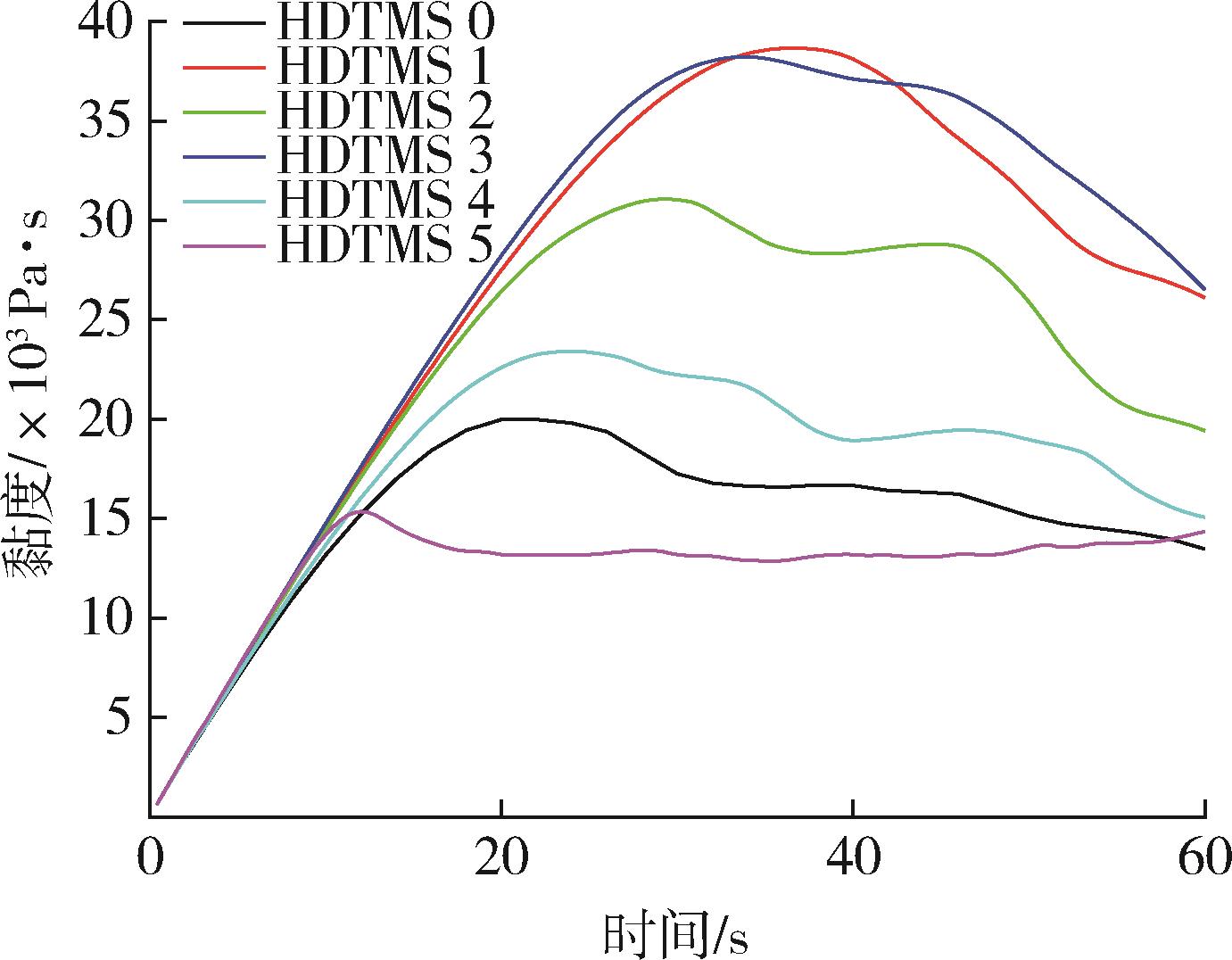

图2 TPS的熔体黏度

Fig.2 Melt viscosity of TPS

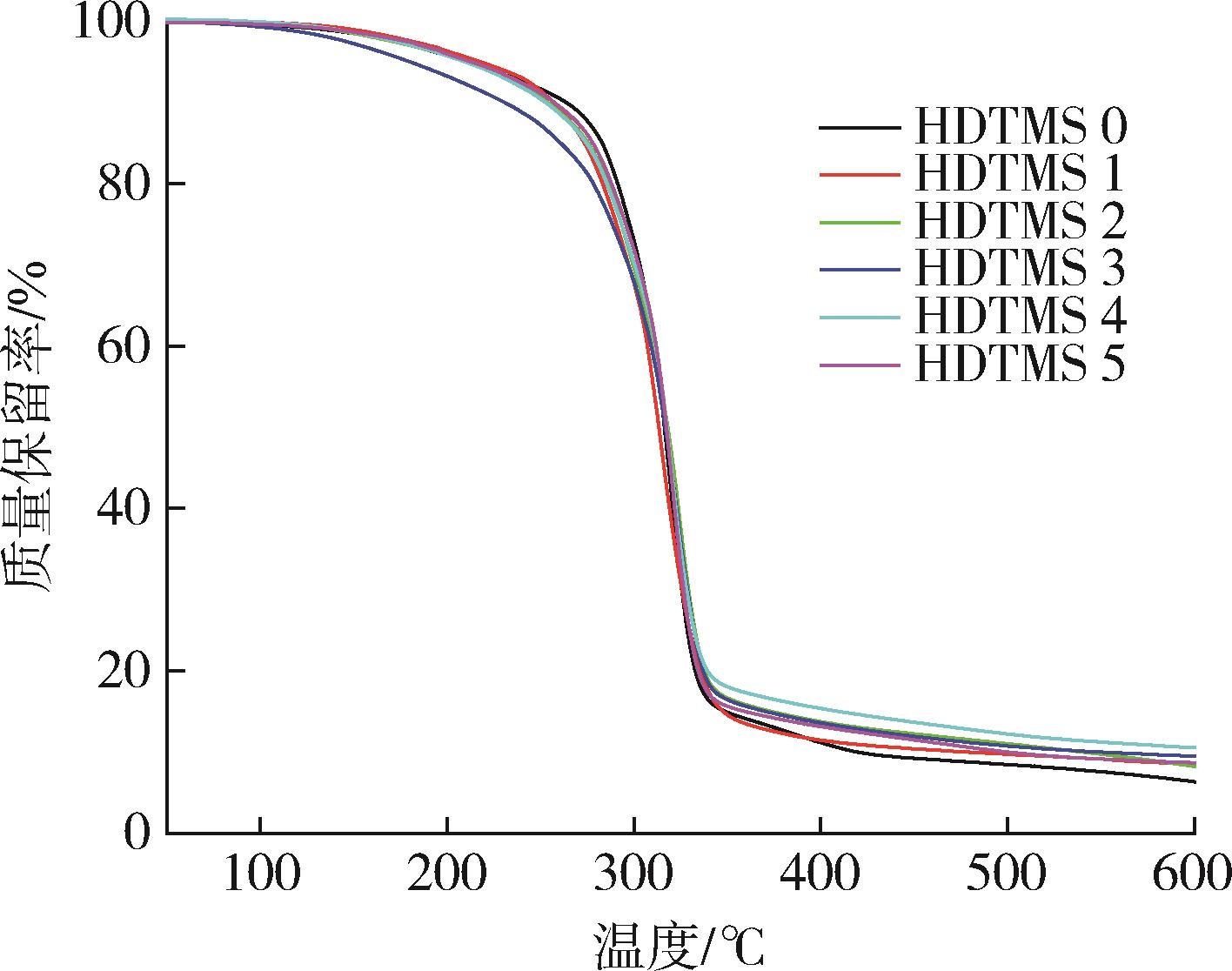

图3 TPS的耐热性能

Fig.3 Heat resistance of TPS

样品	质量损失10 %的温度	质量损失30 %的温度	质量损失50 %的温度
HDTMS 0	263.59	303.10	316.19
HDTMS 1	256.90	297.04	313.30
HDTMS 2	253.78	299.46	318.04
HDTMS 3	230.68	296.78	316.74
HDTMS 4	252.58	300.35	317.57
HDTMS 5	257.24	302.26	317.35

表1 TPS在不同质量损失下的温度 (℃)

Tab.1 Temperature of TPS under different mass loss

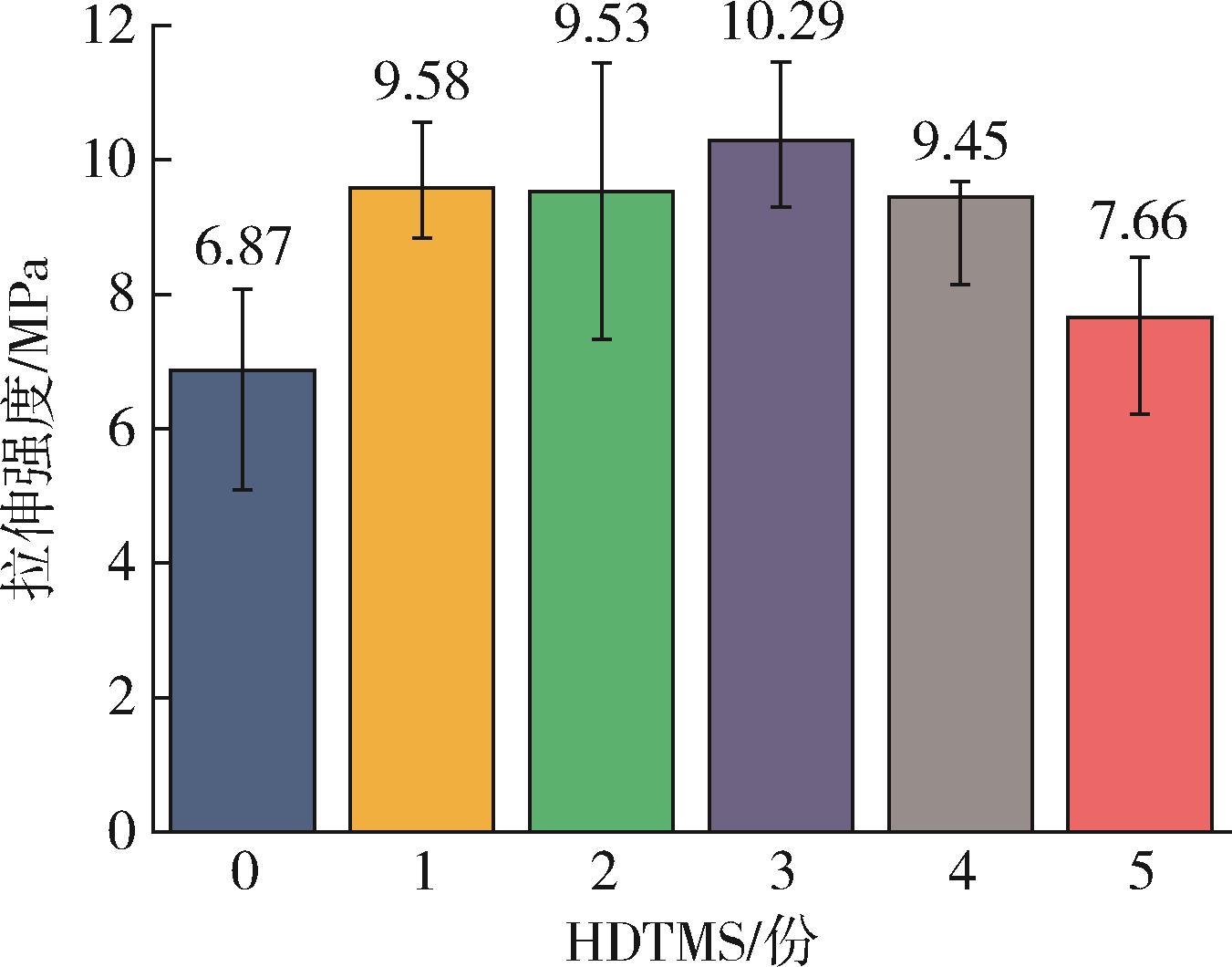

图4 PBAT/TPS复合膜的拉伸性能

Fig.4 Tensile properties of PBAT/TPS composite films

参考文献 10

1	汪怿翔，张俐娜.天然高分子材料研究进展［J］.高分子通报，2008，7：66⁃76.
	WANG Y X， ZHANG L N. Recent developments of materials in natural polymers［J］. Chinese Polymer Bulletin，2008，7：66⁃76.
2	李伟，徐珍珍，魏安方，等.酰胺基增塑剂对淀粉浆膜增塑作用的研究［J］.安徽工程大学学报，2017，32（1）：14⁃18.
	LI W， XU Z Z， WEI A F. On the plasticization effect of amide compounds on starch films［J］. Journal of Anhui Polytechnic University，2017，32（1）：14⁃18.
3	周文，张鑫，马宏鹏，等.热塑性淀粉制备的化学与物理机制及方法［J］.化学进展，2021，33（11）：1 972⁃1 982.
	ZHOU W， ZHANG X， MA H P. Chemical and physical mechanism and method of preparation of thermoplastic starch［J］. Progress in chemistry，2021，33（11）：1 972⁃1 982
4	邱桥平，谢新春，谭磊，等.可生物降解TPS/PBAT复合材料的制备［J］.合成树脂及塑料，2009，26（3）：13⁃16.
	QIU Q P， XIE X C， TAN L. Preparation and properties of biodegradable TPS/PBAT composites［J］.China Synthetic Resin and Plastics，2009，26（3）：13⁃16.
5	焦建，钟宇科，焦蒨，等.TPS/PBAT共混体系的结构、性能和形态研究［J］.合成材料老化与应用，2013，42（3）：16⁃19.
	JIAO J， ZHONG Y K， JIAO Q. Study on structure，pro⁃perties and morphology of TPS / PBAT blends ［J］. Synthetic Materials Aging and Application，2013，42（3）：16⁃19.
6	张贺，陈芳萍，刘昌胜.PBAT⁃g⁃MA对热塑性淀粉/聚己二酸⁃对苯二甲酸丁二酯共混合金性能的影响［J］.塑料工业，2016，44（8）：14⁃17，22.
	ZHANG H， CHEN F P， LIU C S.Effect of PBAT⁃g⁃MA on properties of thermoplastic starch/PBAT blends［J］. China Plastics Industry，2016，44（8）：14⁃17，22.
7	刘腾飞. 改性淀粉/PBAT复合材料相容性及性能研究［D］.镇江：江苏科技大学，2019.
8	林泽声. 离子/酸化改性对热塑性淀粉及其PBAT共混物的结构与性能影响［D］.广州：华南理工大学，2018.
9	吴建. 淀粉基全生物降解材料的研究［D］. 镇江：江苏科技大学，2013.
10	蒋果，徐景活，冯健，等.聚碳酸亚丙酯/热塑性氧化淀粉的流变、形态和性能［J］.化工学报，2015，66（7）：2 718⁃2 724.
	JIANG G， XU J H， FENG J. Rheological behavior， morphology and mechanical property of poly（propylene carbonate）/thermoplastic oxidized starch composites［J］. CIESC Journal， 2015，66（7）：2 718⁃2 724.

[1]	董玥, 董霄, 朱德兆, 杨延翔, 罗琛, 李阳, 李锦山. 聚酰亚胺发展概况与应用展望[J]. 中国塑料, 2022, 36(9): 85-95.
[2]	杨超永, 郭金强, 王富玉, 张玉霞. 高性能塑料薄膜制备方法及改性研究进展[J]. 中国塑料, 2022, 36(9): 167-179.
[3]	李果, 朱惠豪, 马玉录, 王玉, 吉华建, 谢林生. 导热型微孔透气薄膜的制备及性能研究[J]. 中国塑料, 2022, 36(7): 14-20.
[4]	卢春燕, 王刚, 刘帅, 朱天容, 刘芸, 汪海平, 胡思前. 高温缩聚法制备高透明性聚酰亚胺薄膜[J]. 中国塑料, 2022, 36(3): 48-52.
[5]	贾宪飞, 张坤, 米庆华, 祝兴奎, 徐静. 聚乙烯/水滑石保温复合薄膜的制备及性能研究[J]. 中国塑料, 2021, 35(9): 46-54.
[6]	吴朝廷, 陈华艳, 张文欣, 吕晓龙. 碳纳米管分散强化PVDF复合薄膜导热性能探究[J]. 中国塑料, 2021, 35(7): 25-31.
[7]	沙金, 陈欣, 陈冬平, 马玉录, 谢林生. 基于EHD的PVA薄膜图案化及其在玻璃表面微结构制造中的应用[J]. 中国塑料, 2021, 35(6): 53-59.
[8]	唐诗, 赵晶晶, 苏婷婷, 王战勇. 不同直链含量热塑性淀粉的制备及性能研究[J]. 中国塑料, 2021, 35(6): 7-12.
[9]	孙东宝, 路琴, 陆鑫禹, 贾王一, 曹尚. PLA/稻壳粉复合材料界面改性方法及性能研究[J]. 中国塑料, 2021, 35(6): 80-84.
[10]	刘渊, 聂胜强, 张春梅, 王壹, 谢向宇, 罗军. 基于聚丙烯腈/苯并噁嗪的柔性碳纳米纤维薄膜的制备及其电化学性能研究[J]. 中国塑料, 2021, 35(2): 34-40.
[11]	常昊, 杨正昊, 韦有共, 柴广, 李岩舟. 基于机器视觉的横拉薄膜破裂图像检测技术[J]. 中国塑料, 2021, 35(12): 114-120.
[12]	银鹏, 马宏鹏, 郭斌, 李盘欣. 聚乳酸纤维/聚乙烯醇纤维协同增强热塑性淀粉复合材料[J]. 中国塑料, 2021, 35(12): 16-20.
[13]	谷琳, 朱钰婷, 何家隆, 朱惠豪, 马玉录, 谢林生. 基于微纳层叠共挤的PLA/PCL可降解微层薄膜的制备及性能研究[J]. 中国塑料, 2021, 35(11): 7-14.
[14]	陈晨伟, 朱柯馨, 陈丽君, 杨少华, 谢晶. 防雾抗菌包装薄膜及其在果蔬保鲜中应用的研究进展[J]. 中国塑料, 2021, 35(10): 99-107.
[15]	宗琳, 陈晨伟, 陈智杰, 谢晶. 淀粉/聚乙烯醇活性包装薄膜及其在食品包装应用中的研究进展[J]. 中国塑料, 2020, 34(8): 101-112.

改性热塑性淀粉的制备及其与PBAT复合薄膜的性能

Preparation of modified thermoplastic starch and properties of its composite films with PBAT

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 5

参考文献 10

相关文章 15

编辑推荐

Metrics

本文评价
