高温缩聚法制备高透明性聚酰亚胺薄膜

doi:10.19491/j.issn.1001-9278.2022.03.008

中国塑料 ›› 2022, Vol. 36 ›› Issue (3): 48-52.DOI: 10.19491/j.issn.1001-9278.2022.03.008

高温缩聚法制备高透明性聚酰亚胺薄膜

卢春燕¹^,²(), 王刚¹^,², 刘帅¹^,², 朱天容², 刘芸², 汪海平², 胡思前¹^,²()

^1.江汉大学光电化学材料与器件教育部重点实验室，武汉 430056
^2.江汉大学光电材料与技术学院，武汉 430056

收稿日期:2021-11-23 出版日期:2022-03-26 发布日期:2022-03-25
通讯作者: 胡思前（1963—），男，教授、硕导，研究方向为功能材料，husiqian@126.com
E-mail:1425148755@qq.com;husiqian@126.com
作者简介:卢春燕（1995—），女，硕士研究生，研究方向为功能材料，1425148755@qq.com
基金资助:
国家高技术研究发展计划（“863”项目）(2015AA033406);武汉市人才培养计划(20141822);光电化学材料与器件教育部重点实验室开放基金（江汉大学）(JDGD?201711)

Preparation of high⁃transparency polyimide film by high⁃temperature polycondensation method

LU Chunyan¹^,²(), WANG Gang¹^,², LIU Shuai¹^,², ZHU Tianrong², LIU Yun², WANG Haiping², HU Siqian¹^,²()

^1.Key Laboratory of Optoelectronic Chemical Materials and Devices，Ministry of Education，Jianghan University，Wuhan 430056，China
^2.School of Optoelectronic Materials and Technology，Jianghan University，Wuhan 430056，China

Received:2021-11-23 Online:2022-03-26 Published:2022-03-25
Contact: HU Siqian E-mail:1425148755@qq.com;husiqian@126.com

摘要/Abstract

摘要：

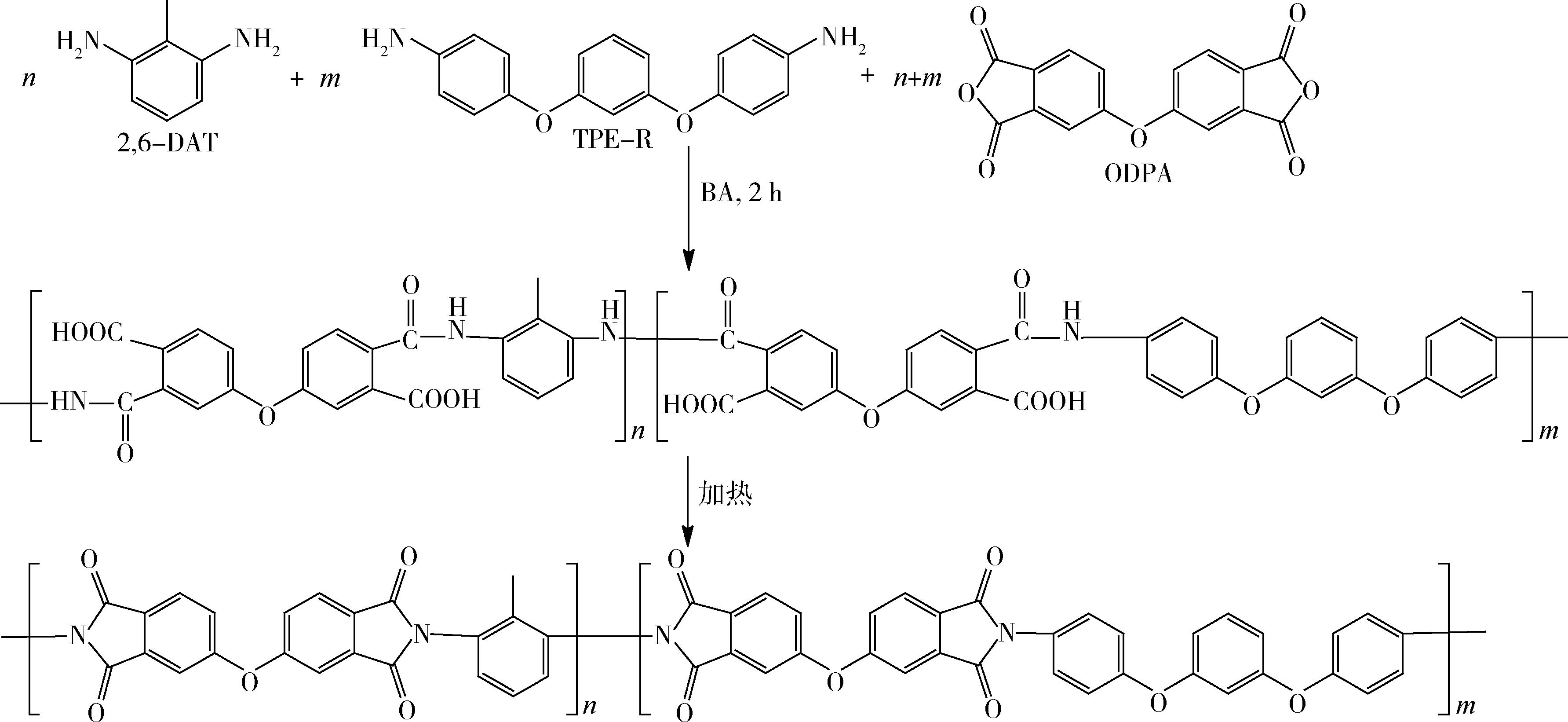

以不同摩尔比的二胺单体1，3?双（4’?氨基苯氧基）苯（TPE?R）、2，6?二氨基甲苯（2，6?DAT）和二酐单体4，4’?氧双邻苯二甲酸酐（ODPA）为原料进行三元聚合，采用高温熔融缩聚法合成了一系列聚酰亚胺（PI）薄膜。通过红外、紫外光谱仪、差示扫描量热仪、热重分析仪等表征与测试了PI薄膜的微观结构、光学性能、热稳定性及溶解度等。结果表明，合成的模塑粉和薄膜已经亚胺化完全，薄膜的最大透过率均在80 %以上，玻璃化转变温度最高接近290 ℃，800 ℃时残炭率均在55 %以上；合成的所有模塑粉均能完全溶解在常见有机溶剂N，N?二甲基乙酰胺（DMAc）、N?甲基吡咯烷酮（NMP）、N，N?二甲基甲酰胺（DMF）和二氯甲烷（DCM）中。

关键词: 聚酰亚胺, 高温缩聚法, 三元聚合, 模塑粉, 薄膜

Abstract:

A series of polyimide （PI） films were synthesized through high?temperature melt polycondensation with different mole ratio of diamine monomer 1，3?bis（4?aminophenoxy）benzene， 2，6?diaminotoluene （2，6?DAT） and dianhydride monomer 4，4'?oxydiphthalic anhydride. The resulting PI products were characterized with infrared spectroscopy， UV?vis spectroscopy， DSC， TGA， and solubility test. The results show that the obtained PI molding powders and films were imidized completely， and the resulant PI films exhibited maximum transmittance of more than 80 %， a maximum glass transition temperature of approximately 290 ℃， and a residual carbon yield of more than 55 wt% at 800 ℃. Almost all molding powders were dissolved completely in normal organic solvents like N，N?dimethylacetamide， N?methylpyrroli?done， N，N?dimethylformamide， and dichloromethane.

Key words: polyimide, high?temperature melt polycondensation, ternary polymerization, molding powder, film

中图分类号:

TQ314.24

卢春燕, 王刚, 刘帅, 朱天容, 刘芸, 汪海平, 胡思前. 高温缩聚法制备高透明性聚酰亚胺薄膜[J]. 中国塑料, 2022, 36(3): 48-52.

LU Chunyan, WANG Gang, LIU Shuai, ZHU Tianrong, LIU Yun, WANG Haiping, HU Siqian. Preparation of high⁃transparency polyimide film by high⁃temperature polycondensation method[J]. China Plastics, 2022, 36(3): 48-52.

图/表 11

参考文献 19

1	LIU B B， ZHANG B， WANG X M， et al. The preparation and properties of polyimide films modified by octa（aminopropylsilsesquioxane）［J］. Journal of Saudi Chemical Society，2019， 23（7）， 856⁃863.
2	WANG S Q， ZHANG B， LUO X M， et al. Ruling out delamination in bismuth⁃enhanced polyimide electrochemical actuator with tunable active/passive layer thickness［J］. Journal of Materials Chemistry A， 2020， 8，doi：10.1039/C9TA13003A .
3	ARRINGTON C B， MARUTI H， VISWANATH M， et al. Supramolecular salts for additive manufacturing of polyimides［J］. ACS Applied Materials & Interfaces， 13（40）：48 061⁃48 070.
4	杨木泉，张洪峰，厉蕾，等. 耐高温无色透明聚酰亚胺/SiO₂纳米复合薄膜的合成及性能研究［J］. 绝缘材料，2017（10）： 1⁃5，9.
	YANG M Q， ZHANG H F， LI L， et al. Synthesis and properties of colorless and transparent PI/SiO₂ nanocompo⁃site films with high temperature resistance［J］. Insulating Materials， 2017（10）： 1⁃5，9.
5	XIAO X L， QIU X Y， KONG D Y， et al. Optically transparent high temperature shape memory polymers［J］. Soft Matte，2016，12，doi： 10.1039/c5sm02703a .
6	LIAN R H， LEI X F， XIAO Y Y， et al. Synthesis and properties of colorless copolyimides derived from 4，4′⁃diaminodiphenyl ether⁃based diamines with different substituents［J］. Polymer Chemistry， 2021， 12， doi： 10.1039/D1PY00633A .
7	吴琳，郭一丹，刘金刚，等. 脂环族无色透明聚酰亚胺光学薄膜的阻燃化研究进展［J］. 精细与专用化学品，2020，28（12）：5⁃12.
	WU L， GUO Y D， LIU J G，et al. Recent progress on the flame retardancy of colorless and transparent alicyclic polyimide films with high thermal stability［J］. Fine and Specialty Chemicals，2020，28（12）：5⁃12.
8	ABDULHAMID M A， MA X H， GHANEM B S， et al. Synthesis and characterization of organo⁃soluble polyimides derived from alicyclic dianhydrides and a dihydroxyl⁃functionalized spirobisindane diamine［J］. ACS Applied Polymer Materials，2019， 1：63⁃69.
9	SUSA A， BIJLEVELD J， SANTANA M H， et al. Understanding the effect of the dianhydride structure on the properties of semiaromatic polyimides containing a biobased fatty diamine［J］. ACS Sustainable Chemistry & Enginee⁃ring，2018， 6（1）： 668⁃678.
10	王寿柏，吴修明，吴锦明，等.含叔丁基/异丁基二胺的可溶性透明聚酰亚胺的合成与性能［J］. 高等学校化学学报，2021 （9）： 2 944⁃2 952.
	WANG S B， WU X M， WU J M，et al. Synthesis and properties of soluble transparent polyimides containing tert⁃butyl and isobutyl groups［J］. Chemical Journal of Chinese Universities，2021 （9）： 2 944⁃2 952.
11	秦琳，李继定，郑冬菊，等. 新型侧链型聚酰亚胺膜的制备及其渗透汽化分离性能［J］. 化工学报，2013（2）： 590⁃599.
	QIN L， LI J D， ZHENG D J， et al. Synthesis of novel membranes of polyimide with side⁃chains and their pervaporation performance［J］. CIESC Journal，2013（2）： 590⁃599.
12	陈琳，鲁云华，李琳，等. 热交联型共聚聚酰亚胺薄膜的制备及性能研究［J］. 绝缘材料，2019（3）： 12⁃17.
	CHEN L， LU Y H， LI L， et al. Preparation and properties of thermal crosslinking copolymerized polyimide films［J］. Insulating Materials，2019（3）： 12⁃17.
13	蒋彩荣，汪称意，余彬，等. 一类含双叔丁基苯结构聚酰亚胺的合成与性能［J］. 高分子材料科学与工程，2021， 7（5）： 26⁃33.
	JIANG C R， WANG C Y， YU B， et al. Synthesis and properties of polyimides containing di⁃tert⁃butylbenzene［J］. Polymer Materials Science & Engineering，2021， 7（5）： 26⁃33.
14	吴琦. 含侧基的高耐热可溶透明聚酰亚胺的合成及性能研究［D］.上海：上海交通大学，2020.
15	姜海健，苏桂明，方雪，等. 相转移一步法制备聚酰亚胺模塑粉的工艺及性能表征［J］. 化学工程师，2020 （4）：12⁃15.
	JIANG H J， SU G M， FANG X， et al. Technology and performance characterization of polyimide molding powder prepared by one step phase transfer method ［J］. Chemical Engineer，2020 （4）：12⁃15.
16	张琪，张弛，钟璟，等. 磺化聚酰亚胺/木质素磺酸钠质子交换复合膜的制备与表征［J］. 化工新型材料 2022，50（1）：99⁃102，107.
	ZHANG Q， ZHANG C， ZHONG J，et al.Preparation and characterization of sulfonated polyimide/sodium lignosulfonate proton exchange composite membrane［J］.New Chemical Materials， 2022， 50（1）： 99⁃102，107.
17	崔柯雯，王轶，刘静.嵌段共聚聚酰亚胺可控制备及性能研究［J］.绝缘材料，2021（11）： 114⁃119.
	CUI K W， WANG Y， LIU J. Controlled preparation and properties of block copolyimide［J］. Insulating Materials，2021（11）： 114⁃119.
18	曹传昊. 基于不同单体的聚酰亚胺薄膜透明性及导热特性研究［D］. 哈尔滨：哈尔滨理工大学，2021.
19	陈营，魏燕红，周红梅，等. TAP⁃ODA⁃BFDA自支撑超支化聚酰亚胺薄膜的制备及性能研究［J］.塑料工业，2021，49（9）：159⁃163.
	CHEN Y， WEI Y H， ZHOU H M， et al. Preparation and properties of self⁃supporting TAP⁃ODA⁃BFDA hyperbranched polyimide films［J］. China Plastics Industry，2021，49（9）：159⁃163.

样品编号	n_2，6⁃DAT：n_TPE⁃R：n_ODPA
PI⁃0	2∶8∶10
PI⁃1	4∶6∶10
PI⁃2	5∶5∶10
PI⁃3	6∶4∶10
PI⁃4	8∶2∶10

样品编号	n_2，6⁃DAT：n_TPE⁃R：n_ODPA
PI⁃0	2∶8∶10
PI⁃1	4∶6∶10
PI⁃2	5∶5∶10
PI⁃3	6∶4∶10
PI⁃4	8∶2∶10

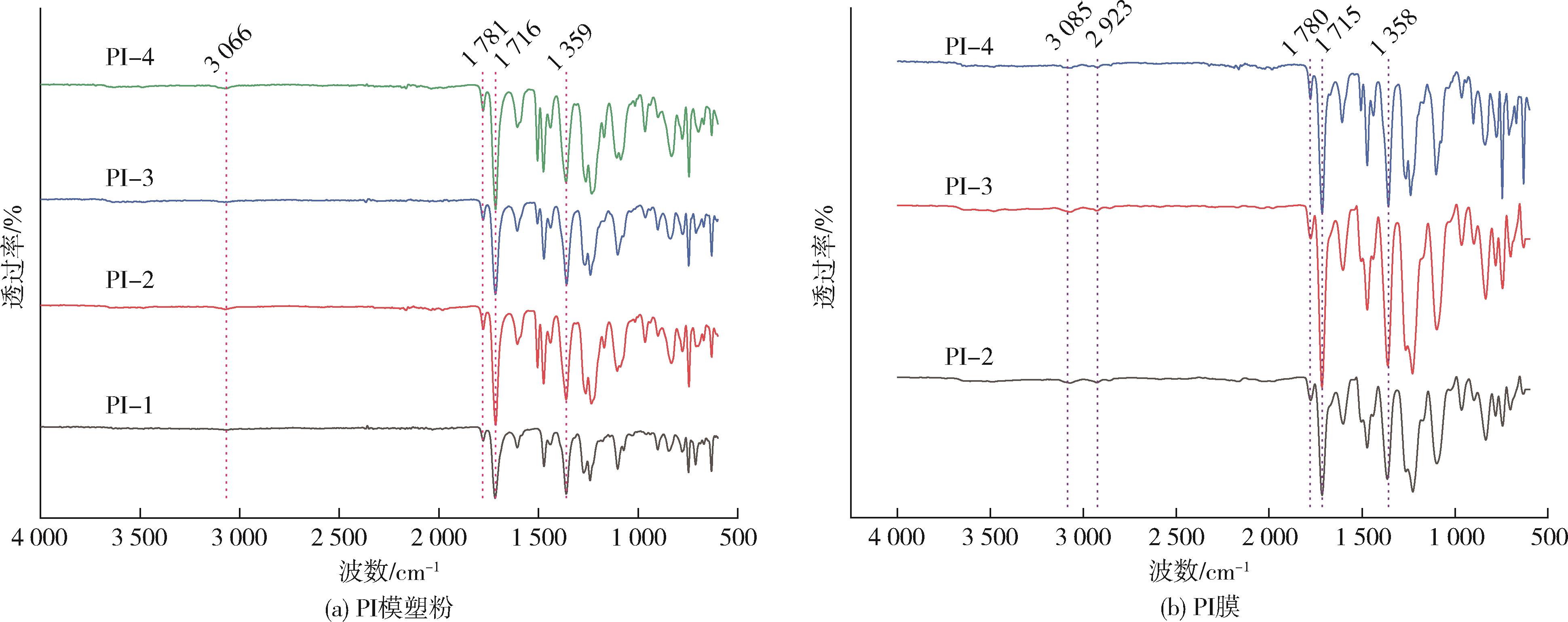

吸收带/cm^-1	来源
3 066、3 085	甲基乙基的振动
1 780、1 781	C=O不对称伸展
1 715、1 716	C=O对称伸展
1 358、1 359	C—N伸展

吸收带/cm^-1	来源
3 066、3 085	甲基乙基的振动
1 780、1 781	C=O不对称伸展
1 715、1 716	C=O对称伸展
1 358、1 359	C—N伸展

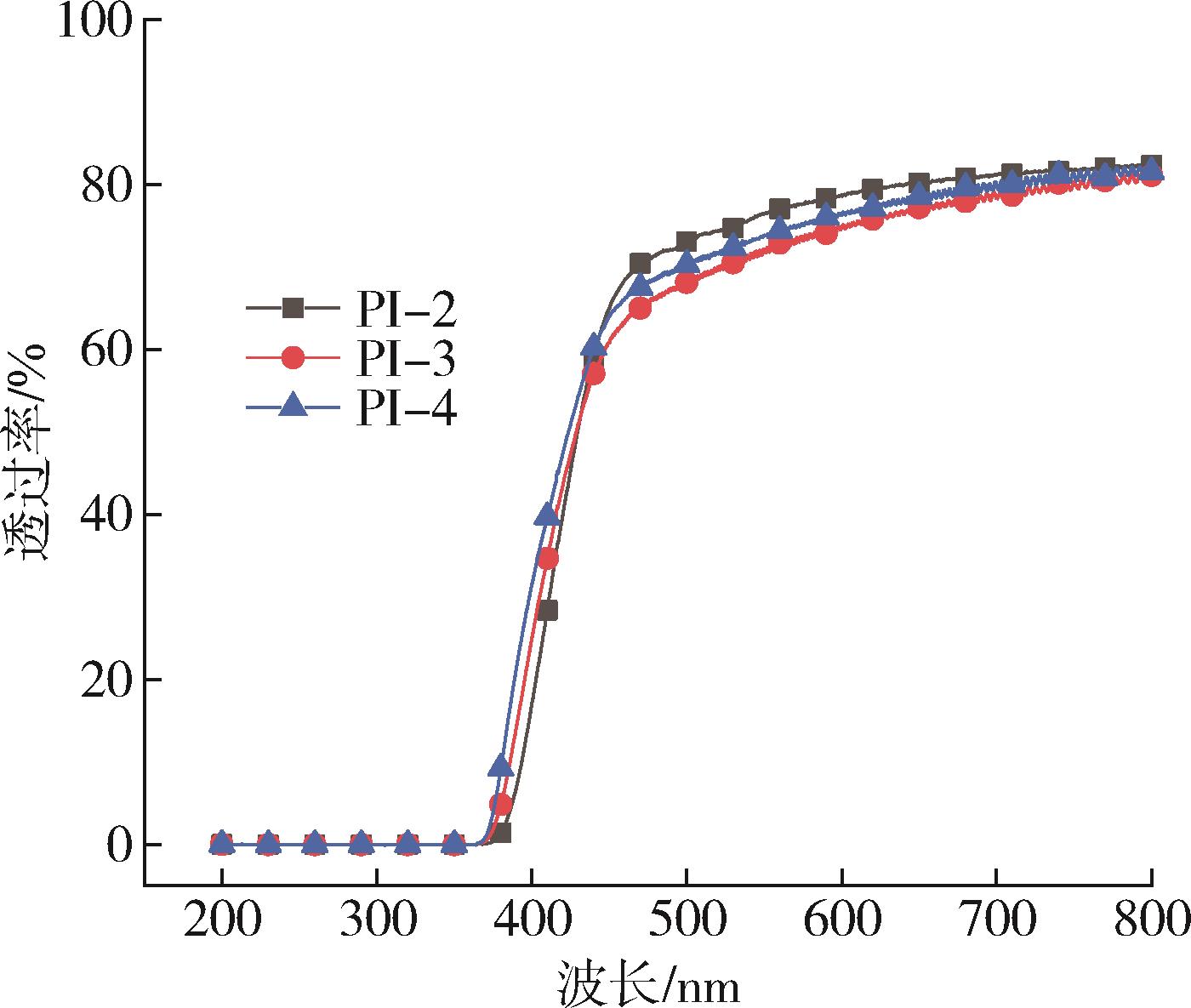

PI薄膜编号	膜厚/μm	截止波长/nm	450 nm透过率/%	透过率为80 %时波长/nm	最大透过率/%
PI⁃2	60	364	65.04	641	82.37
PI⁃3	35	364	60.88	739	81.11
PI⁃4	27.5	362	64.06	722	81.56

高温缩聚法制备高透明性聚酰亚胺薄膜

Preparation of high⁃transparency polyimide film by high⁃temperature polycondensation method

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 19

相关文章 15

编辑推荐

Metrics

本文评价

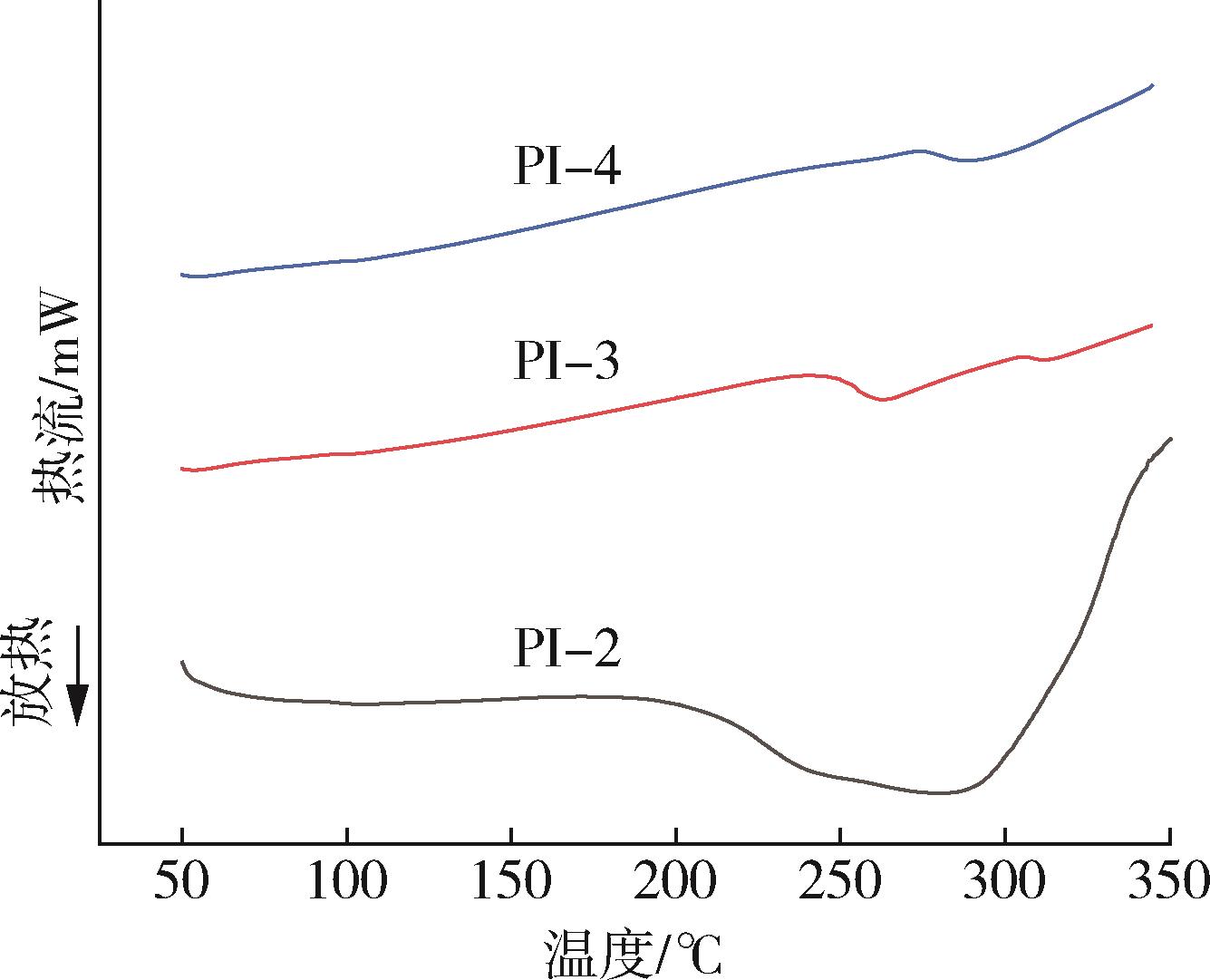

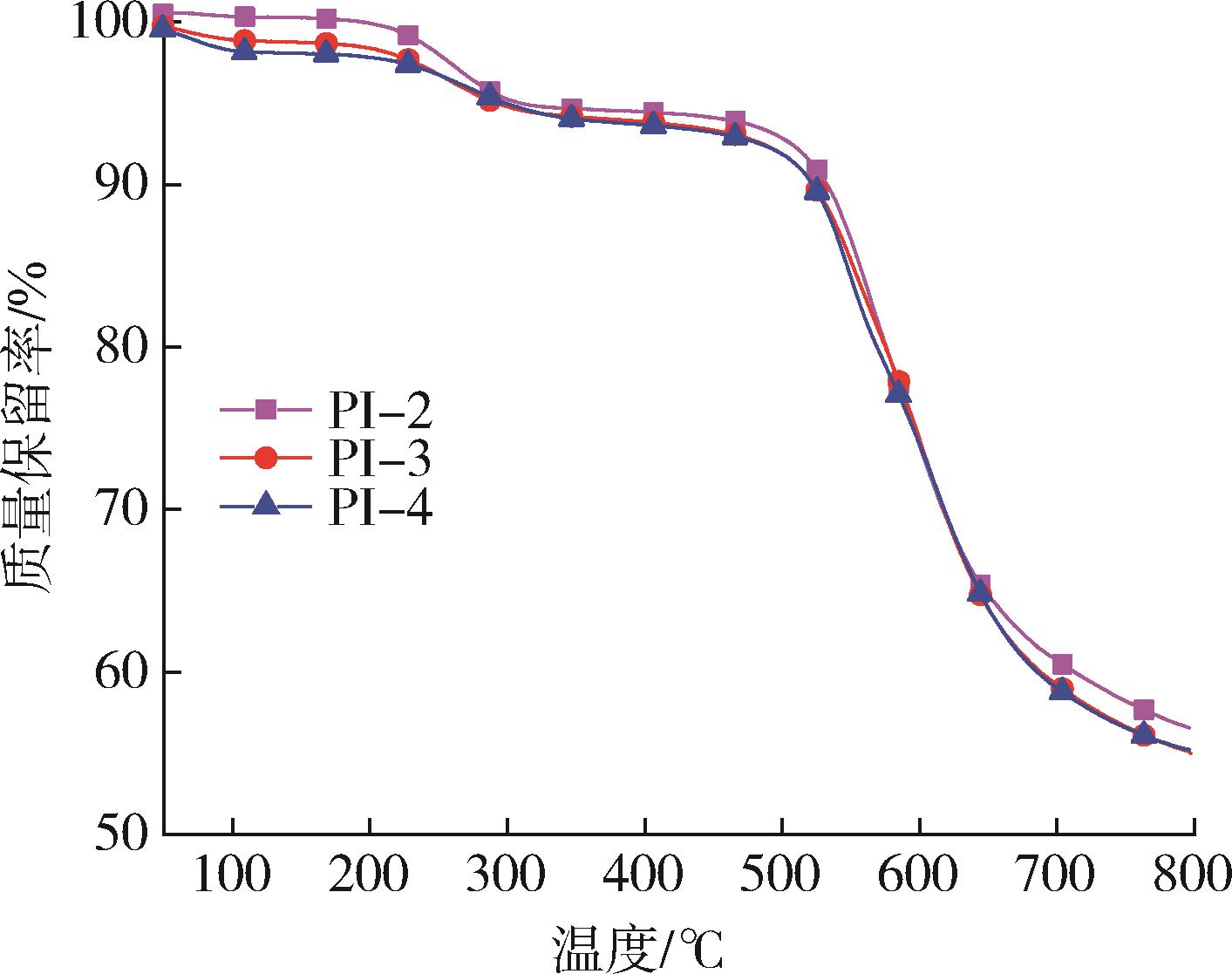

PI薄膜编号	T_g/℃	T_d/℃	T_max/℃	800 ℃残炭率/%
PI⁃2	233.00	521.6	581.2	56.57
PI⁃3	254.94	519.2	590.5	55.02
PI⁃4	282.08	509.7	572.3	55.18

PI薄膜编号	拉伸强度/MPa	弹性模量/MPa	断裂伸长率/%
PI⁃2	50.11	1 155.36	5.33
PI⁃3	60.68	1 227.87	6.70
PI⁃4	75.31	1 556.59	6.37

PI模塑粉编号	DMAc	NMP	DMF	丙酮	DCM
PI⁃1	凝胶	凝胶	凝胶	-	凝胶
PI⁃2	+	+	+	-	凝胶
PI⁃3	+	+	+	-	+
PI⁃4	+	+	+	-	+

[1]	李果, 朱惠豪, 马玉录, 王玉, 吉华建, 谢林生. 导热型微孔透气薄膜的制备及性能研究[J]. 中国塑料, 2022, 36(7): 14-20.
[2]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[3]	孙国华, 张信, 武德珍, 侯连龙. 高性能聚酰亚胺复合材料的研究进展[J]. 中国塑料, 2021, 35(9): 147-155.
[4]	贾宪飞, 张坤, 米庆华, 祝兴奎, 徐静. 聚乙烯/水滑石保温复合薄膜的制备及性能研究[J]. 中国塑料, 2021, 35(9): 46-54.
[5]	吴朝廷, 陈华艳, 张文欣, 吕晓龙. 碳纳米管分散强化PVDF复合薄膜导热性能探究[J]. 中国塑料, 2021, 35(7): 25-31.
[6]	沙金, 陈欣, 陈冬平, 马玉录, 谢林生. 基于EHD的PVA薄膜图案化及其在玻璃表面微结构制造中的应用[J]. 中国塑料, 2021, 35(6): 53-59.
[7]	刘渊, 聂胜强, 张春梅, 王壹, 谢向宇, 罗军. 基于聚丙烯腈/苯并噁嗪的柔性碳纳米纤维薄膜的制备及其电化学性能研究[J]. 中国塑料, 2021, 35(2): 34-40.
[8]	常昊, 杨正昊, 韦有共, 柴广, 李岩舟. 基于机器视觉的横拉薄膜破裂图像检测技术[J]. 中国塑料, 2021, 35(12): 114-120.
[9]	谷琳, 朱钰婷, 何家隆, 朱惠豪, 马玉录, 谢林生. 基于微纳层叠共挤的PLA/PCL可降解微层薄膜的制备及性能研究[J]. 中国塑料, 2021, 35(11): 7-14.
[10]	陈晨伟, 朱柯馨, 陈丽君, 杨少华, 谢晶. 防雾抗菌包装薄膜及其在果蔬保鲜中应用的研究进展[J]. 中国塑料, 2021, 35(10): 99-107.
[11]	宗琳, 陈晨伟, 陈智杰, 谢晶. 淀粉/聚乙烯醇活性包装薄膜及其在食品包装应用中的研究进展[J]. 中国塑料, 2020, 34(8): 101-112.
[12]	杨睿, 苏正涛, 李红波, 赵文博. 石墨的取向对聚酰亚胺摩擦性能的影响[J]. 中国塑料, 2020, 34(5): 21-25.
[13]	王金坤, 孟正华, 郭巍, 胡豪胜, 周磊. 模内装饰薄膜滞热对成型工艺的影响分析[J]. 中国塑料, 2020, 34(4): 70-77.
[14]	董栋栋, 王刚, 苏晓峰, 王冲, 张楠. 不同形貌碳酸钙的制备及其对PVC薄膜力学性能的影响[J]. 中国塑料, 2020, 34(12): 35-40.
[15]	杨富凯, 张玉迪, 邓玉媛, 徐新宇. 聚酰亚胺泡沫材料的性能研究概述[J]. 中国塑料, 2020, 34(11): 94-101.
