不同形貌碳酸钙的制备及其对PVC薄膜力学性能的影响

doi:10.19491/j.issn.1001-9278.2020.12.006

中国塑料 ›› 2020, Vol. 34 ›› Issue (12): 35-40.DOI: 10.19491/j.issn.1001-9278.2020.12.006

不同形貌碳酸钙的制备及其对PVC薄膜力学性能的影响

董栋栋¹, 王刚¹(), 苏晓峰², 王冲¹, 张楠¹

^1.青海民族大学物理与电子信息工程学院，青海西宁 810007
^2.青海盐湖镁业有限公司，青海格尔木 816000

收稿日期:2020-05-08 出版日期:2020-12-26 发布日期:2020-12-26
基金资助:
青海省科技厅“科技成果转化专项”(2017-GX-106)

Preparation of Calcium Carbonate With Different Morphology and Its Effect on Mechanical Properties of PVC Film

DONG Dongdong¹，WANG Gang¹() ，SU Xiaofeng²，WANG Chong¹，ZHANG Nan¹

^1.School of Physics and Electronic Information Engineering，Qinghai Nationalities University，Xining 810007，China
^2.Qinghai Salt Lake magnesium Industry Co，Ltd，Golmud 816000，China

Received:2020-05-08 Online:2020-12-26 Published:2020-12-26
Contact: WANG Gang E-mail:Wanggang5208@163.com

摘要/Abstract

摘要：

选用偏钒酸铵、聚乙二醇、十六烷基三甲基溴化铵、焦磷酸钠十水和聚乙烯吡咯烷酮作为碳酸钙形貌控制剂，以氯化钙和碳酸钠为原料，用氯化法制备得到了片状、菱形、棒状、球状和立方体状5种不同形貌碳酸钙微粒，并研究不同形貌碳酸钙颗粒形态对软质聚氯乙烯（PVC）薄膜力学性能的影响。结果表明，不同形貌碳酸钙均提高了PVC薄膜的力学性能，PVC薄膜拉伸强度和断裂伸长率均提高显著；其中，棒状形貌碳酸钙对PVC薄膜力学性能的提高效果最好，拉伸强度达到了27.11 MPa；菱形碳酸钙改性PVC薄膜的断裂伸长率最高，为98.23 %。

关键词: 聚氯乙烯, 碳酸钙, 薄膜, 力学性能, 形貌

Abstract:

Taking ammonium metavanadate， polyethylene glycerin， cetyltrimethylammonium bromide， sodium pyrophosphate decahydrate and polyvinylpyrrolidone as shape control agents， five kinds of calcium carbonate particles with different shapes including flake， diamond， rod， ball and cube were prepared by a carbonation method using calcium chloride and sodium carbonate as raw materials. The effect of the morphology of calcium carbonate particles on the mechanical properties of soft PVC films was investigated. The results indicated that the mechanical properties of the films were improved with the addition of calcium carbonate at different morphologies， and their tensile strength and elongation at break increased significantly. The calcium carbonate with a rod morphology led to optimum mechanical performance for the PVC films， and the films achieved the tensile strength of 27.11 MPa. The films obtained a maximum value of 98.23 % in elongation at break in the presence of calcium carbonate with a diamond shape.

Key words: poly（vinyl chloride）, calcium carbonate, film, mechanical property, shape

中图分类号:

TQ325.3

董栋栋, 王刚, 苏晓峰, 王冲, 张楠. 不同形貌碳酸钙的制备及其对PVC薄膜力学性能的影响[J]. 中国塑料, 2020, 34(12): 35-40.

DONG Dongdong, WANG Gang∗, SU Xiaofeng, WANG Chong, ZHANG Nan. Preparation of Calcium Carbonate With Different Morphology and Its Effect on Mechanical Properties of PVC Film[J]. China Plastics, 2020, 34(12): 35-40.

图/表 6

图1 不同形貌碳酸钙SEM照片

Fig.1 SEM of calcium carbonate particles with different shapes

图2 不同形貌碳酸钙XRD曲线

Fig.2 XRD of calcium carbonate particles with different shapes

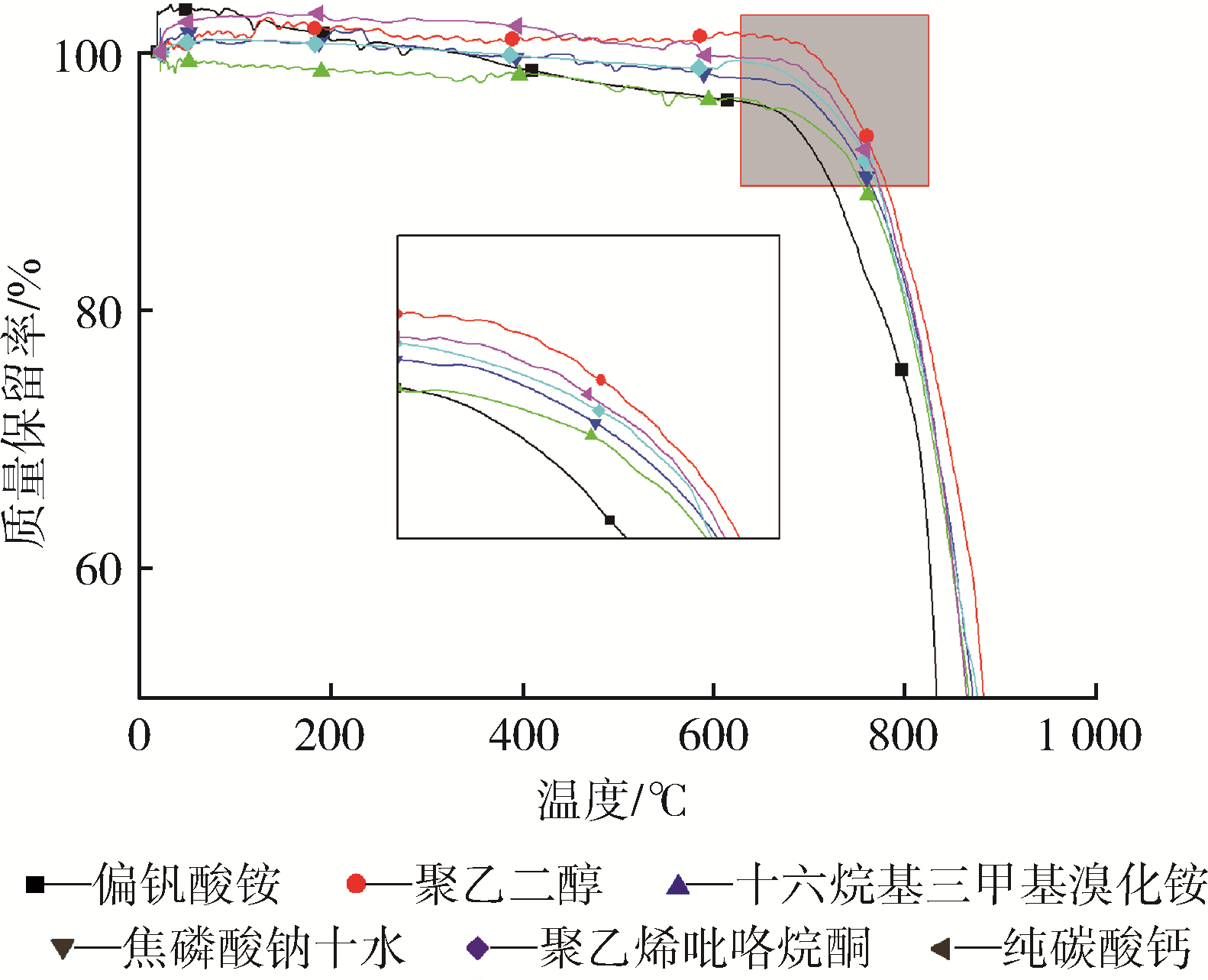

图3 不同形貌碳酸钙热重分析曲线

Fig.3 TG of calcium carbonate particles with different shape

形貌改性剂类型	比表面积/m²·g^-1
偏钒酸铵	1.850 2
聚乙二醇	0.918 6
十六烷基三甲基溴化铵	0.243 7
焦磷酸钠十水	19.121 1
聚乙烯吡咯烷酮	1.204 4
纯碳酸钙	0.533 4

表1 不同形貌碳酸钙比表面积分析

Tab.1 BET of calcium carbonate particles with different shape

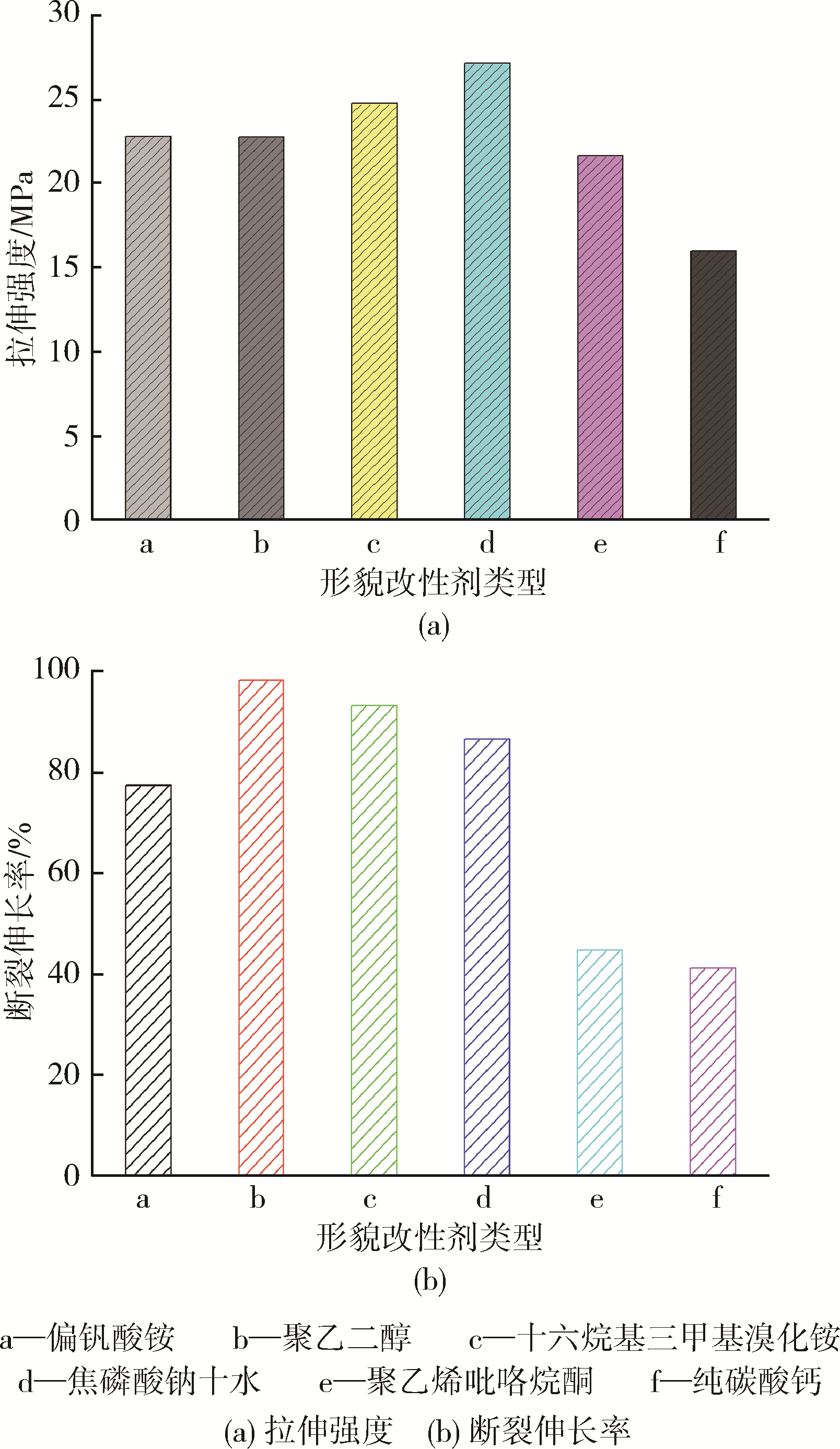

图4 PVC/不同形貌碳酸钙复合薄膜拉伸性能

Fig.4 Mechanical properties of PVC/calcium carbonate composite films with different morphologies

图5 PVC/碳酸钙复合材料拉伸面SEM照片

Fig.5 SEM of PVC/calcium carbonate particles with different shape

参考文献 17

1	杨丽庭.聚氯乙烯改性及配方［M］.北京：化学工业出版社，2017： 34⁃35.
2	张青，黄传荣，毕舒.亚微米重质碳酸钙表明改性及填充聚丙烯塑料研究［J］.塑料工业，2017，34 （5）： 118⁃120.
	ZHANG Q，HUANG C R， B S.Study on Modification and Filling of Polypropylene with Submicron Heavy Calcium Carbonate［J］.China Plastics Industry，2017，34 （5）： 118⁃120.
3	崔颖，张克宏，肖慧，等.PLA协同纳米CaCO₃增韧PP的研究［J］.中国塑料， 2019， 33（2）：29⁃34.
	CUI Y， ZHANG K H， XIAO H， et al. Synergistic Effect of PLA/CaCO₃ on Properties of Compounds［J］. China Plastics， 2019， 33（2）：29⁃34.
4	孙水升，李春忠，张玲，等.纳米碳酸钙增韧聚氯乙烯复合材料的微观结构及界面行为［J］.华东理工大学学报，2017，3 （6）： 13⁃14.
	SUN S S，LI C Z，ZHANG L， et al. Microstructure and Interface Behavior of PVC Composite Toughened by Nano Calcium Carbonate［J］.Journal of East China University of Science and Technology，2017，3（6）： 13⁃14.
5	诸文超.碳化法纳米碳酸钙的制备与表征［J］.建材与装饰，2015，50（12）：129⁃130.
	ZHU W C. Preparation and Characterization of Nanometer Calcium Carbonate by Carbonization［J］.Building Materials and Decoration2015，50（12）：129⁃130.
6	赵金城，蒋海福，李浩铭，等.超细重质碳酸钙与纳米碳酸钙的摩擦性能对比研究［J］.当代化工，2019，48（9）：1 968⁃1 971.
	ZHAO J C，JIANG H F，HUANG F C. Comparative Study on the Friction Properties of Superfine Heavy Calcium Carbonate and Nano Calcium Carbonate［J］.Contemporary Chemical Industry，2019，48（9）：1 968⁃1 971.
7	赵丽娜，曹扬，崔雪梅.针状纳米碳酸钙的制备及其在PVC填充体系中的应用［J］.山东化工，2016，45（21）：5⁃6，9.
	ZHAO L N，CAO Y，CUI X M.Preparation and Needle⁃like Nano⁃Calcium Carbonate Application in PVC［J］.Shandong Chemical Industry2016，45（21）：5⁃6，9.
8	陆晓瞳，陈雪梅.超细碳酸钙颗粒形态对PVC复合材料性能的影响［J］.塑料工业，2015，43（8）：107⁃111.
	LU X T，CHEN X M.Effect of Morphology of Superfine Calcium Carbonate Particles on Properties of PVC Composite［J］.China Plastics Industry，2015，43（8）：107⁃111.
9	马广成，丁士文.非晶质碳酸钙的研制［J］.无机盐工业，1990（5）：15⁃17.
	MA G C，DING W S.Development of Amorphous Calcium Carbonate［J］. Inorganic Chemicals Industry，1990（5）：15⁃17.
10	裴冰野，李雪，程沛，等.利用方解石制备文石型碳酸钙晶须的研究［J］.无机盐工业，2018，50（7）：33⁃36.
	PEI B Y，LI X，CHENG P， et al. Study on Preparation of Aragonite Type Calcium Carbonate Whisker by Calcite［J］.Inorganic Chemicals Industry，2018，50（7）：33⁃36.
11	童张法，贺鑫，黄友杰，等.一种球形碳酸钙晶体的制备方法：CN201510580229.1 ［P］. 2018⁃04⁃06
12	王耀宣，袁爱群，周泽广，等.球霰石型纳米碳酸钙椭球形颗粒的合成［J］.无机盐工业，2020，52（1）：54⁃58.
	WANG Y X，YUAN A Q，ZHOU Z G， et al. Synthesis of Aragonite Nano CaCO3 Ellipsoid Particles［J］.Inorganic Chemicals Industry，2020，52（1）：54⁃58.
13	张果龙，刘跃进，罗云峰，等.电石渣制备立方体晶型纳米碳酸钙研究［J］.化工技术与开发，2008（10）：38⁃41.
	ZHANG G L，LIU Y J，LUO Y F， et al. Study on the Preparation of Cubic Crystal Nano Calcium Carbonate From Carbide Slag［J］.Technology & Development of Chemical Industry，2008（10）：38⁃41.
14	霍阳，刘长胜，夏英，等.硫化PVC/NBR软质薄膜复合材料的制备及性能研究［J］.现代塑料加工应用，2019，31（2）：20⁃22.
	HUO Y，LIU C S，XIA Y，et al. Preparation and Properties of Vulcanized PVC/NBR Soft Film Composite［J］.Modern Plastics Processing and Application，2019，31（2）：20⁃22.
15	张馨月，刘长胜，夏英，等.改性纳米碳酸钙在PVC软质薄膜材料中的应用［J］.现代塑料加工应用，2018，30（3）：46⁃49.
	ZHANG X Y，LIU C S，XIA Y， et al. Application of Modified Nano Calcium Carbonate in PVC Soft Film Material［J］.Modern Plastics Processing and Application，2018，30（3）：46⁃49.
16	沈兰萍，周小蓉.涂层工艺对PVC膜结构复合材料力学性能的影响［J］.上海纺织科技，2012，40（5）：26⁃28.
	SHEN L P， ZHOU X R. Effect of Coating Process on Mechanical Properties of PVC Membrane Structure Composite［J］.Shanghai Textile Science &Technology，2012，40（5）：26⁃28.
17	宁科功，张秋霞，刘萍.球形碳酸钙的界面合成及表面性质［J］.牙膏工业，2009，19（3）：17⁃19.
	NING K G，ZHANG Q X，LIU P. Interfacial Synthesis and Surface Properties of Spherical Calcium Carbonate［J］.Oral Cara Industry，2009，19（3）：17⁃19.
