聚（甲基）硅氧烷/聚羟基丁酸酯/聚己内酯复合膜的制备及性能表征

doi:10.19491/j.issn.1001-9278.2022.12.008

中国塑料 ›› 2022, Vol. 36 ›› Issue (12): 50-56.DOI: 10.19491/j.issn.1001-9278.2022.12.008

聚（甲基）硅氧烷/聚羟基丁酸酯/聚己内酯复合膜的制备及性能表征

陈海英(), 张晨清, 张豪, 陈程, 金光远, 卫灵君

江苏省食品先进制造装备技术重点实验室，江南大学机械工程学院，江苏无锡 214122

收稿日期:2022-09-19 出版日期:2022-12-26 发布日期:2022-12-20
通讯作者: 张晨清（1998-），男，硕士，研究方向：食品加工与过程装备技术， 932672225@qqcom
E-mail:chenhaiying@jiangnan.edu.cn
作者简介:陈海英（1984-），女，硕士导师，研究方向：食品加工与过程装备技术， chenhaiying@jiangnan.edu.cn

Preparation and characterization of poly（methyl）siloxane/polyhydroxybutyrate/polycaprolactone composite films

CHEN Haiying(), ZHANG Chenqing, ZHANG Hao, CHEN Cheng, JIN Guangyuan, WEI Lingjun

Jiangsu Key Laboratory of Advanced Food Manufacturing Equipment and Technology，School of Mechanical Engineering，Jiangnan University，Wuxi 214122，China

Received:2022-09-19 Online:2022-12-26 Published:2022-12-20
Contact: ZHANG Chenqing E-mail:chenhaiying@jiangnan.edu.cn

摘要/Abstract

摘要：

将2 %（质量分数，下同）聚（甲基）硅氧烷（PMSQ）添加到不同比例的聚羟基丁酸酯（PHB）/聚己内酯（PCL）体系（25∶75、50∶50、75∶25）中，并以溶液浇铸法制备薄膜，研究PMSQ对PHB/PCL薄膜力学及理化性能的影响。结果表明，PMSQ对PHB25/PCL75的改善效果最好，其断裂伸长率从22.45 %提升至70.83 %，提升了3.15倍；FTIR光谱显示PMSQ的甲基（—CH₃）吸收峰消失，PHB/PCL体系中C＝O吸收峰增强，表明PHB和PCL接枝到PMSQ微球上；PMSQ的加入降低了PHB和PCL颗粒的粒径尺寸，同时PHB和PCL相分离现象得到改善，相容性提高；PMSQ的加入限制了PHB和PCL分子链的运动，破坏了PHB和PCL在空间上的规整性，结晶度降低；PMSQ的加入提高了所有比例的PHB/PCL体系的起始降解温度，同时提高了PHB和PCL的热稳定性，改善程度与两种组分比例相关。

关键词: 聚羟基丁酸酯, 聚己内酯, 聚硅氧烷, 力学性能, 热稳定性

Abstract:

To evaluate the effect of poly（methyl）siloxane （PMSQ） on the mechanical and physicochemical properties of PHB/PCL films， 2 wt % PMSQ was added to the polyhydroxybutyrate （PHB）/polycaprolactone （PCL） blending systems with mass ratios of 25∶75， 50∶50， 75∶25 to prepare films by solution casting method. The results indicated that PMSQ exhibited an optimal enhancing effect on the tensile performance of the PHB25/PCL75 blends， resulting in an increase in elongation at break from 22.45 % to 70.83 %. FTIR spectra demonstrated the disappearance of the methyl （—CH₃） absorption peak of PMSQ along with an enhancement in the absorption peak intensity of the C=O bond in the PHB/PCL blending system. These results indicated that PHB and PCL were grafted onto PMSQ microspheres. SEM observation showed that the addition of PMSQ reduced the particle size of the PHB and PCL domains. The phase separation between the PHB and PCL phases was depressed due to an enhancement in their compatibility. DSC analysis suggested that the addition of PMSQ restricted the motion of PHB and PCL molecular chains and disrupted their spatial regularity， thus resulting in a decrease in crystallinity. In addition， TGA analysis indicated the addition of PMSQ increased the onset degradation temperature of the PHB/PCL blending systems and enhanced their thermal stability in accordance with the mass ratio of the two components.

Key words: polyhydroxybutyrate, polycaprolactone, polysiloxane, mechanical property, thermal stability

中图分类号:

TQ 320.72⁺1

陈海英, 张晨清, 张豪, 陈程, 金光远, 卫灵君. 聚（甲基）硅氧烷/聚羟基丁酸酯/聚己内酯复合膜的制备及性能表征[J]. 中国塑料, 2022, 36(12): 50-56.

CHEN Haiying, ZHANG Chenqing, ZHANG Hao, CHEN Cheng, JIN Guangyuan, WEI Lingjun. Preparation and characterization of poly（methyl）siloxane/polyhydroxybutyrate/polycaprolactone composite films[J]. China Plastics, 2022, 36(12): 50-56.

图/表 7

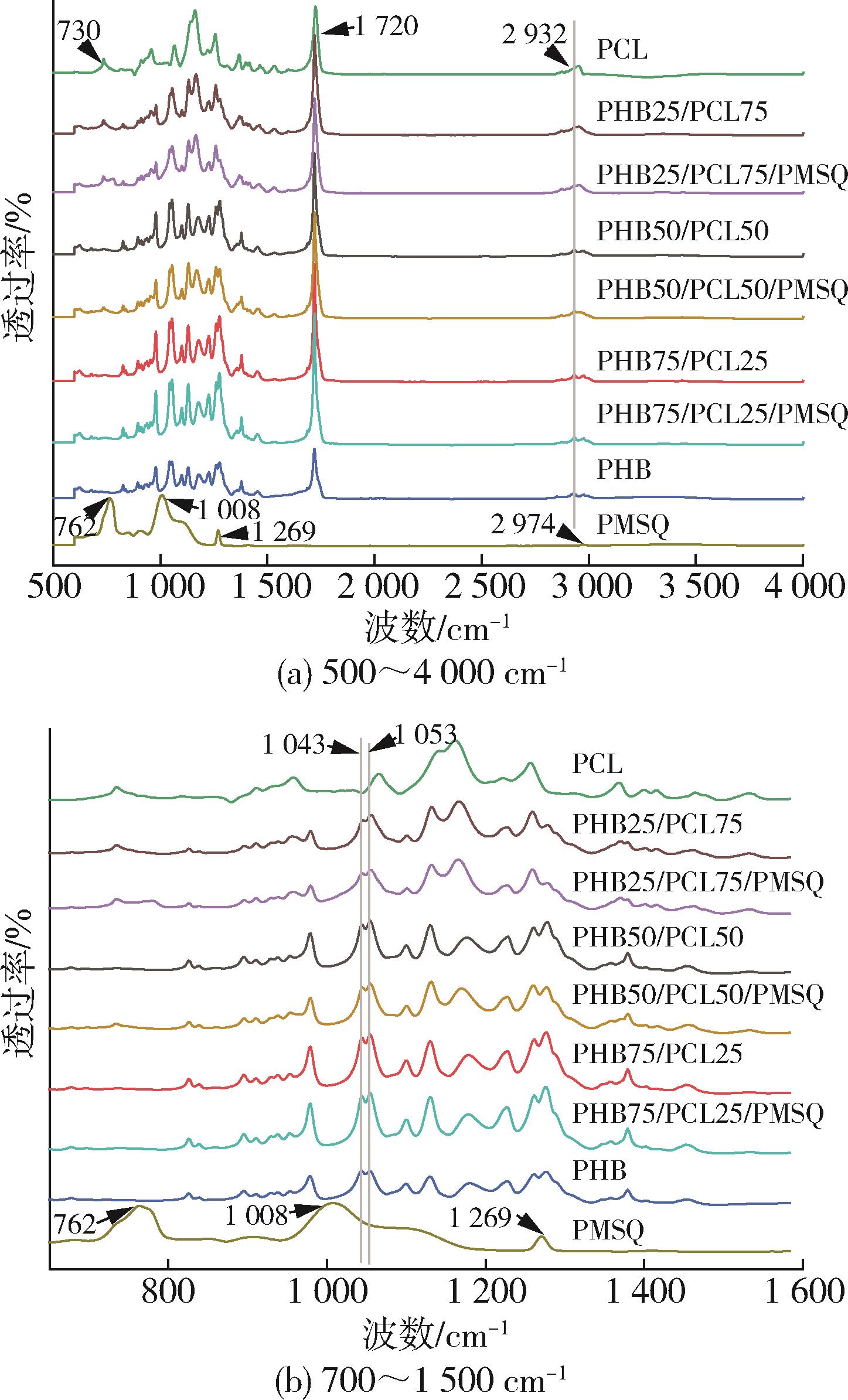

图1 PMSQ对不同比例PHB/PCL的ATR⁃FTIR光谱的影响

Fig.1 Effect of PMSQ on ATR⁃FTIR spectra of different ratios of PHB/PCL

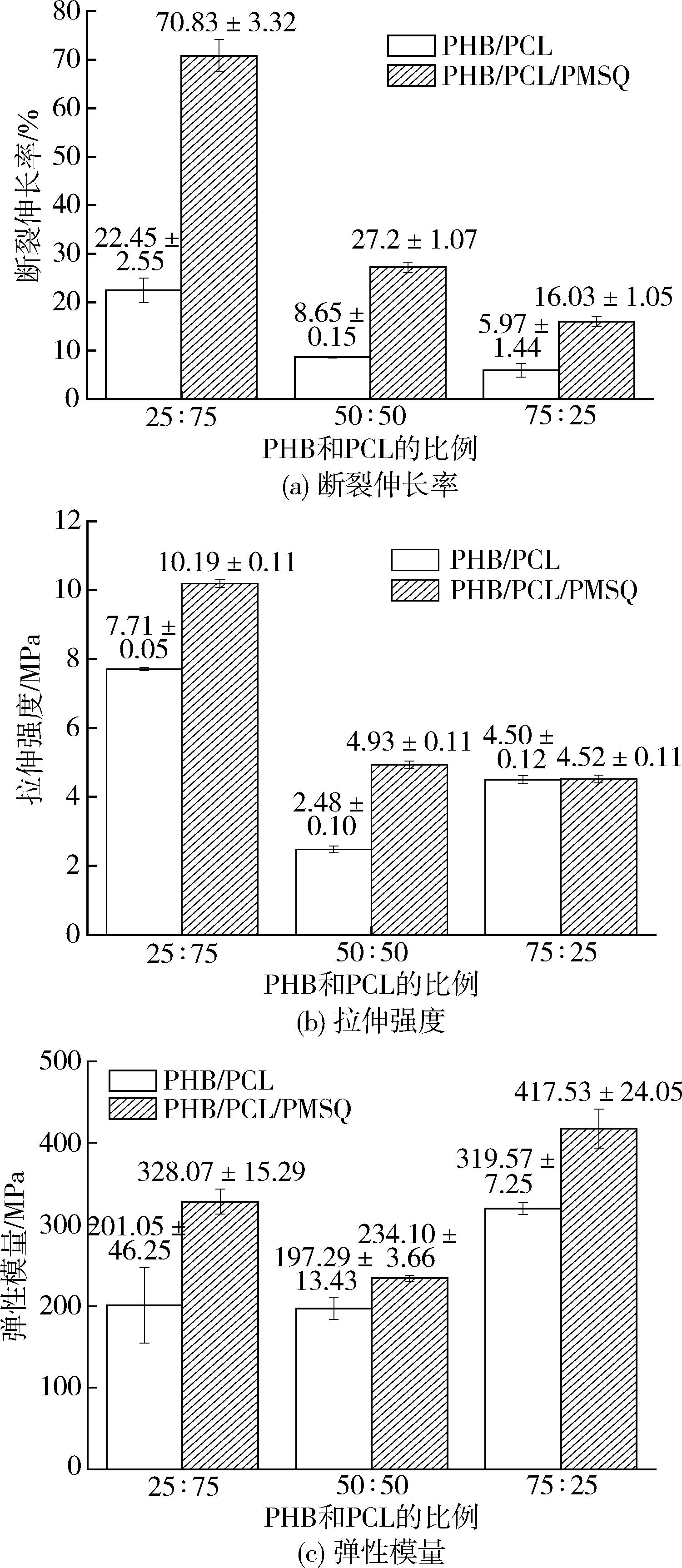

图2 PMSQ对不同比例PHB/PCL薄膜力学性能的影响

Fig.2 Effect of PMSQ on mechanical properties of PHB/PCL films with different ratios

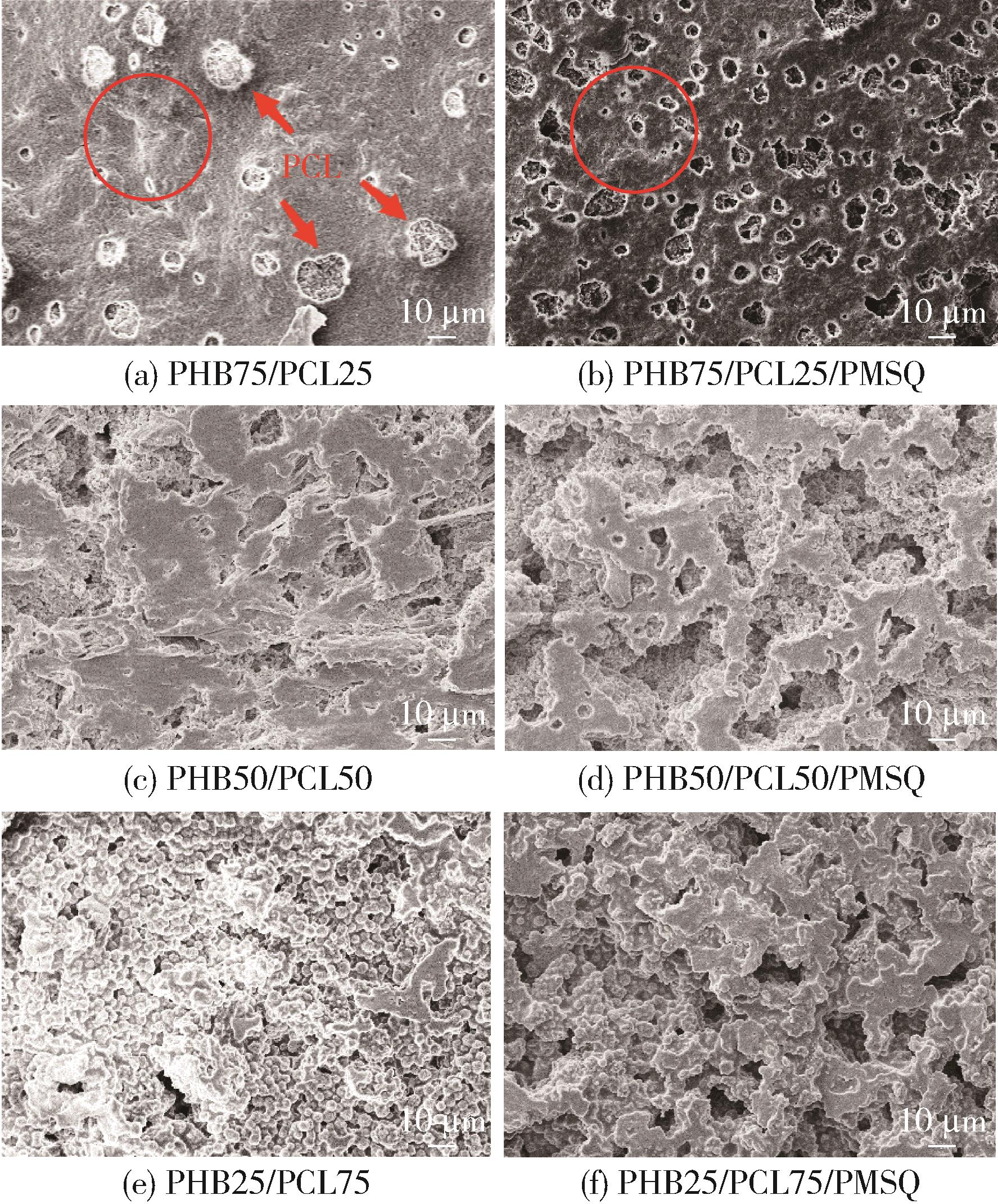

图3 PMSQ对不同比例PHB/PCL表面SEM形貌的影响

Fig.3 Effect of PMSQ on the surface SEM morphology of PHB/PCL with different ratios

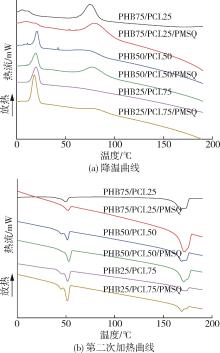

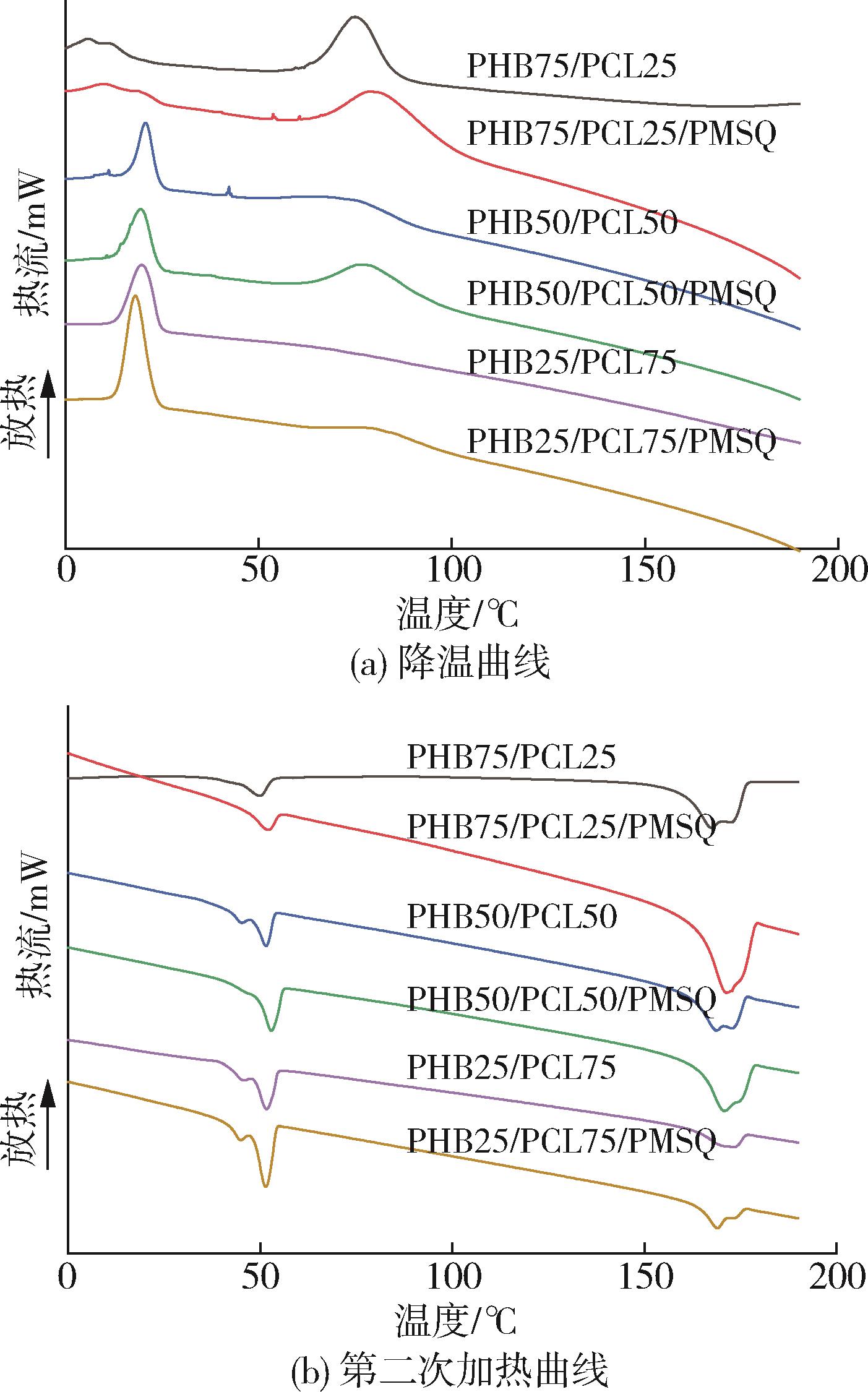

图4 PMSQ对不同比例PHB/PCL膜DSC曲线的影响

Fig.4 Effect of PMSQ on the DSC curves of PHB/PCL films with different ratios

样品	第二次升温				降温					$X c$ /%
样品	T_m1/℃	H_m1/J·g^-1	T_m2/℃	H_m2/J·g^-1	T_c1/℃	H_c1/J·g^-1		T_c2/℃	H_c2/J·g^-1	PHB	PCL
PHB25/PCL75	51.71	35.20	171.14	17.64	19.60	35.49	68.90		13.61	48.33	34.51
PHB25/PCL75/PMSQ	51.44	35.56	168.98	16.09	18.05	35.91	80.17		13.35	44.08	34.86
PHB50/PCL50	51.59	21.70	168.65	42.28	20.81	23.01	75.80		28.94	57.92	31.91
PHB50/PCL50/PMSQ	52.77	21.98	170.85	39.81	19.75	21.58	79.15		27.34	54.53	32.32
PHB75/PCL25	49.99	15.16	168.05	63.48	10.09	14.34	74.97		54.65	57.97	44.59
PHB75/PCL25/PMSQ	51.59	11.75	171.22	68.06	10.83	11.15	81.07		54.19	62.16	35.56

样品	第二次升温				降温					$X c$ /%
样品	T_m1/℃	H_m1/J·g^-1	T_m2/℃	H_m2/J·g^-1	T_c1/℃	H_c1/J·g^-1		T_c2/℃	H_c2/J·g^-1	PHB	PCL
PHB25/PCL75	51.71	35.20	171.14	17.64	19.60	35.49	68.90		13.61	48.33	34.51
PHB25/PCL75/PMSQ	51.44	35.56	168.98	16.09	18.05	35.91	80.17		13.35	44.08	34.86
PHB50/PCL50	51.59	21.70	168.65	42.28	20.81	23.01	75.80		28.94	57.92	31.91
PHB50/PCL50/PMSQ	52.77	21.98	170.85	39.81	19.75	21.58	79.15		27.34	54.53	32.32
PHB75/PCL25	49.99	15.16	168.05	63.48	10.09	14.34	74.97		54.65	57.97	44.59
PHB75/PCL25/PMSQ	51.59	11.75	171.22	68.06	10.83	11.15	81.07		54.19	62.16	35.56

表1 PMSQ对不同比例PHB/PCL薄膜相关热性能参数的影响

Tab.1 Effect of PMSQ on thermal performance of PHB/PCL films with different ratios

表1 PMSQ对不同比例PHB/PCL薄膜相关热性能参数的影响

Tab.1 Effect of PMSQ on thermal performance of PHB/PCL films with different ratios

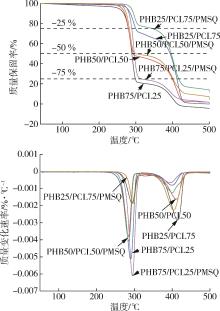

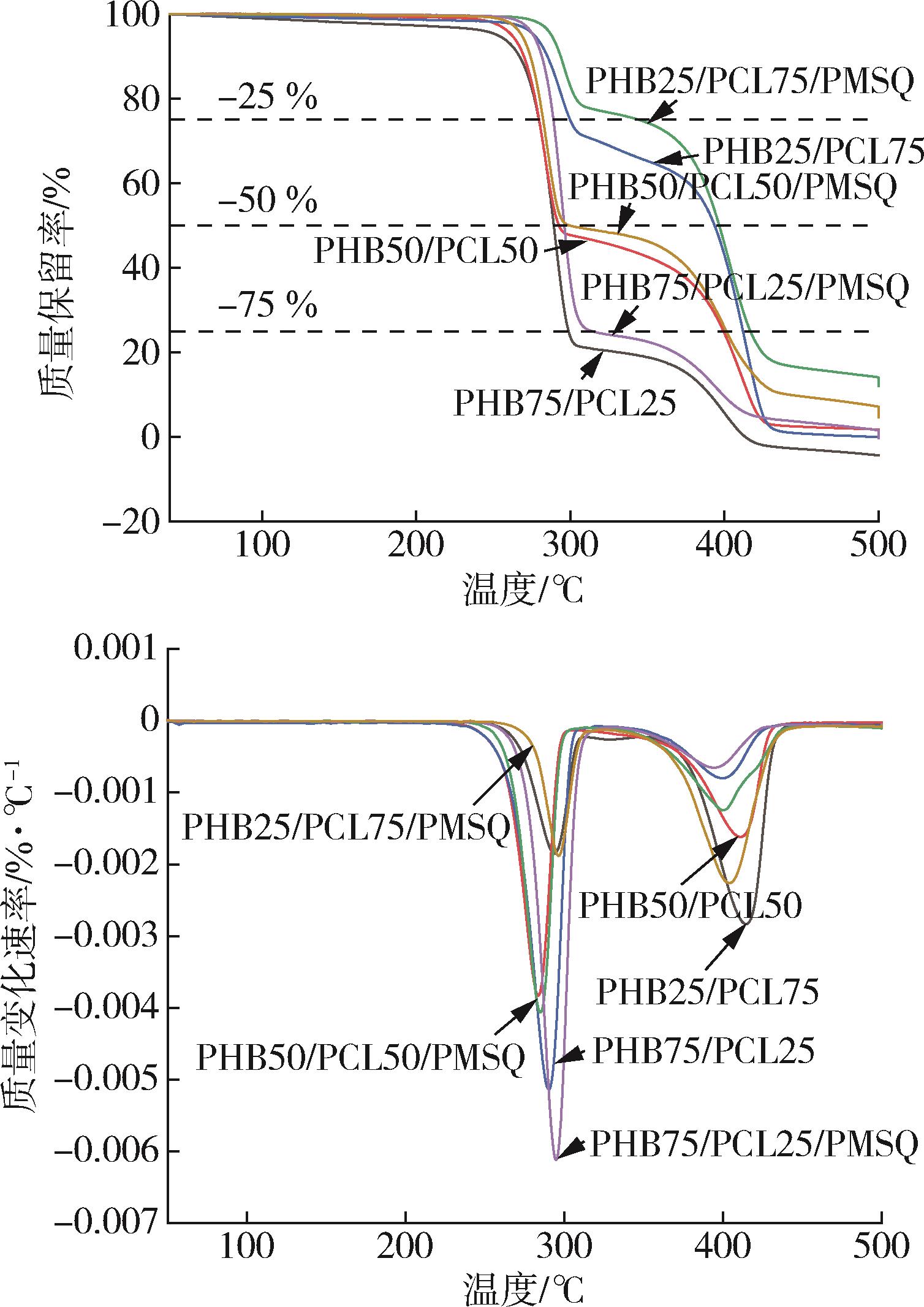

图5 PMSQ对不同比例的PHB/PCL薄膜的TGA曲线的影响

Fig.5 Effect of PMSQ on the TGA curves of PHB/PCL films with different ratios

样品	T_-5%/℃	T_-25%/℃	T_-50%/℃	T_-75%/℃	R_400℃/%
PHB25/PCL75	276	300	394	412	43.06
PHB25/PCL75/PMSQ	288	345	397	417	45.71
PHB50/PCL50	262	280	293	400	24.56
PHB50/PCL50/PMSQ	269	282	300	401	25.95
PHB75/PCL25	253	280	289	299	5.68
PHB75/PCL25/PMSQ	276	289	296	314	9.62

表2 PMSQ对不同比例的PHB/PCL薄膜的TGA相关参数的影响

Tab.2 Effect of PMSQ on thermal weight loss related parameters of PHB/PCL films with different ratios

参考文献 20

1	McChalicher C W J， Srienc F. Investigating the structure–property relationship of bacterial PHA block copolymers［J］. Journal of biotechnology， 2007， 132（3）： 296⁃302.
2	Chen G Q， Zhang J， Wang Y. White biotechnology for biopolymers： hydroxyalkanoates and polyhydroxyalkanoates： production and applications［M］//Industrial Biorefineries & White Biotechnology. Elsevier， 2015： 555⁃574.
3	Bordes P， Pollet E， Avérous L. Nano⁃biocomposites： biodegradable polyester/nanoclay systems［J］. Progress in Polymer Science， 2009， 34（2）： 125⁃155.
4	Suttiwijitpukdee N， Sato H， Zhang J， et al. Intermolecular interactions and crystallization behaviors of biodegradable polymer blends between poly （3⁃hydroxybutyrate） and cellulose acetate butyrate studied by DSC， FT⁃IR， and WAXD［J］. Polymer， 2011， 52（2）： 461⁃471.
5	Jacobs T， Morent R， De Geyter N， et al. Visualization of the penetration depth of plasma in three⁃dimensional porous PCL scaffolds［J］. IEEE Transactions on Plasma Science， 2011， 39（11）： 2 792⁃2 793.
6	龚新怀，赵升云，王兆礼，等. 增容剂对竹纤维/聚己内酯复合材料的界面增容及性能改善［J］. 化工进展，2017，36（11）：4 189⁃4 193. DOI：10.16085/j.issn.1000-6613.2017-0080 .
	GONG X H， ZHAO S Y， WANG Z L， et al. Compatibilizer improving the interfacial compatibility and properties of bamboo fiber/polycaprolactone composites［J］. Chemical Industry and Engineering Progress， 2017，36（11）：4 189⁃4 193. DOI：10.16085/j.issn.1000-6613.2017-0080 .
7	Garcia⁃Garcia D， Ferri J M， Boronat T， et al. Processing and characterization of binary poly （hydroxybutyrate）（PHB） and poly （caprolactone）（PCL） blends with improved impact properties［J］. Polymer Bulletin， 2016， 73（12）： 3 333⁃3 350.
8	Sankaraiah S， Lee J M， Kim J H， et al. Preparation and characterization of surface⁃functionalized polysilsesquioxane hard spheres in aqueous medium［J］. Macromolecules， 2008， 41（16）： 6 195⁃6 204.
9	韩婷. 功能化聚硅氧烷微球的制备及其在聚乳酸中的应用［D］.上海：华东理工大学，2015.
10	周怡凯. PBAT基生物可降解复合材料的增容改性与表征［D］. 泰安：山东农业大学，2021.
11	Przybysz M， Zedler Ł， Saeb M R， et al. Structure⁃property relationships in peroxide⁃assisted blends of poly （ε⁃caprolactone） and poly （3⁃hydroxybutyrate）［J］. Reactive and Functional Polymers， 2018， 127： 113⁃122.
12	Panaitescu D M， Nicolae C A， Frone A N， et al. Plasticized poly （3‐hydroxybutyrate） with improved melt processing and balanced properties［J］. Journal of Applied Polymer Science， 2017， 134（19）.
13	Przybysz⁃Romatowska M， Haponiuk J， Formela K. Poly （ε⁃caprolactone）/poly （lactic acid） blends compatibilized by peroxide initiators： Comparison of two strategies［J］. Polymers， 2020， 12（1）： 228.
14	Chen C， Fei B， Peng S， et al. Synthesis and characterization of poly （β‐hydroxybutyrate） and poly （ϵ‐caprolactone） copolyester by transesterification［J］. Journal of Polymer Science Part B： Polymer Physics， 2002， 40（17）： 1 893⁃1 903.
15	马丽艳，彭超琴，付吉瑞，等SiO 2 /聚（3⁃羟基丁酸酯⁃co-4⁃羟基丁酸酯）薄膜研究［J］. 包装工程，2019，40（21）：74⁃80. DOI：10.19554/j.cnki.1001-3563.2019.21.011 .
	MA L Y， PENG C Q， FU J R， et al. SiO₂/poly（3⁃hydroxybutyrate⁃co-4⁃hydroxybutyrate） film［J］. Packaging Engineering， 2019，40（21）：74⁃80. DOI：10.19554/j.cnki.1001-3563.2019.21.011 .
16	Nishida M， Yasuda K， Nishida M. Correlative analysis between morphology and mechanical properties of poly-3⁃hydroxybutyrate （PHB） blended with polycarprolactone （PCL） using solid⁃state NMR ［J］. Polymer Testing， 2020， 91.doi： 10.1016/j.polymertesting.2020.106780 .
17	Lin， Kai⁃Wei， LanChing⁃Hung， SunYi⁃Ming. Poly ［（R） 3⁃hydroxybutyrate］（PHB）/poly （L⁃lactic acid）（PLLA） blends with poly （PHB/PLLA urethane） as a compatibilizer［J］.Polymer Degradation and Stability，134 （2016）： 30⁃40.
18	谭寿再，孙永红，林嘉定，等.再生PVDF/蒙脱土纳米复合材料制备与性能［J］.工程塑料应用，2020，48（05）：46⁃51.
	TAN S Z， SUN Y H， LIN J D， et al. Preparation and properties of recycled PVDF／MMT nanocomposites［J］. Engineering Plastics Application， 2020，48（05）：46⁃51.
19	Chen H， Oveissi F， Daly S， et al. A green and biodegradable plasticizer from copolymers of poly （β‐hydroxybutyrate‐co‐ε‐caprolactone）［J］. Journal of Applied Polymer Science， 2022， 139（22）： 52240.
20	Lee A， Lichtenhan J D. Viscoelastic responses of polyhedral oligosilsesquioxane reinforced epoxy systems［J］. Macromolecules， 1998， 31（15）： 4 970⁃4 974.

[1]	段凯歌朱辉倪佳泮豪周朝锡陈小蝶梅振威于东明. 热塑性交联聚乙烯（TPEXa）管材的制备及性能研究[J]. , 2023, 37(1): 8-12.
[2]	沈一蕊周文斌张菁菁赵承仲高华坤沈曙光刘德开蒋平平. 中长碳链氯化石蜡在聚氯乙烯制品中的应用及性能研究[J]. , 2023, 37(1): 31-37.
[3]	张伟程胡祥罗鸿兴金卉游峰江学良姚楚. 中空玻璃微珠填充聚氨酯发泡材料的吸声性能与动态力学性能研究[J]. , 2023, 37(1): 38-45.
[4]	赵一权董婧晗张铜柱王焰孟刁帅李明贺徐昌竹. 汽车外饰用再生聚丙烯材料性能研究[J]. , 2023, 37(1): 112-118.
[5]	焦志伟, 王克琛, 张杨, 杨卫民. 基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究[J]. 中国塑料, 2022, 36(8): 10-15.
[6]	张陶忠, 陈晓龙, 郝晓宇, 于福家. 滑石、CaCO₃、BaSO₄填充PP复合材料力学性能及界面相互作用对比[J]. 中国塑料, 2022, 36(8): 36-41.
[7]	杜青, 何祎, 余坦竟, 蓝艳姣, 赵彦芝, 周菊英. 取向PAN/MWCNTs与热塑性聚烯烃复合材料的制备及表征[J]. 中国塑料, 2022, 36(8): 49-55.
[8]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[9]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[10]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[11]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[12]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[13]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[14]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[15]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.

聚（甲基）硅氧烷/聚羟基丁酸酯/聚己内酯复合膜的制备及性能表征

Preparation and characterization of poly（methyl）siloxane/polyhydroxybutyrate/polycaprolactone composite films

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 20

相关文章 15

编辑推荐

Metrics

本文评价
