汽车外饰用再生聚丙烯材料性能研究

doi:10.19491/j.issn.1001-9278.2023.01.017

中国塑料 ›› 2023, Vol. 37 ›› Issue (1): 112-118.DOI: 10.19491/j.issn.1001-9278.2023.01.017

汽车外饰用再生聚丙烯材料性能研究

赵一权¹(), 董婧晗¹, 张铜柱², 王焰孟¹, 刁帅¹, 李明贺¹, 徐昌竹³

^1.中汽研汽车检验中心（天津）有限公司，天津 300300
^2.中国汽车技术研究中心有限公司，天津 300300
^3.天津金发新材料有限公司，天津 300308

收稿日期:2022-10-25 出版日期:2023-01-26 发布日期:2023-01-26
作者简介:赵一权（1992—），男，工程师，从事汽车材料理化分析研究工作，zhaoyiquan@catarc.ac.cn
基金资助:
地址：北京市阜成路11 号北京工商大学化学与材料工程学院聚合物发泡材料研究团队

Study on properties of recycled polypropylene for automobile exterior parts

ZHAO Yiquan¹(), DONG Jinghan¹, ZHANG Tongzhu², WANG Yanmeng¹, DIAO Shuai¹, LI Minghe¹, XU Changzhu³

^1.CATARC Automotive Test Center （Tianjin） Co，Ltd，Tianjin 300300，China
^2.China Automotive Technology and Research Center Co，Ltd，Tianjin 300300，China
^3.Tianjin Kingfa Advanced Materials Co，Ltd，Tianjin 300308，China

Received:2022-10-25 Online:2023-01-26 Published:2023-01-26

摘要/Abstract

摘要：

本研究在原生聚丙烯（VPP）中加入不同比例的消费后回收聚丙烯（PCR⁃PP），制得一系列不同再生含量（0、10 %、30 %、50 %）的再生聚丙烯（RPP）材料，进而研究再生材料添加比例对RPP材料的拉伸、弯曲、压缩、冲击等力学性能的影响规律，并以差示扫描量热（DSC）、熔体流动速率等热学性能检测方法及扫描电子显微镜显微分析手段探索RPP材料性能衰减的内在机理。结果表明，随着PCR⁃PP含量的提升，RPP材料的抗老化性能变差，结晶性能和加工性能逐步降低，造成产品各项强度性能及塑性表现出不同程度的下降趋势。当PCR⁃PP含量≤30 %时，RPP材料的各项强度及塑性保持率均维持在90 %以上，此时如果在产品中针对性地辅以补强剂，RPP材料的物理性能可以满足车规级使用要求。此研究结果为RPP材料在汽车行业的广泛应用提供了重要数据支撑。

关键词: 汽车行业, 聚丙烯, 再生材料, 再生含量, 力学性能

Abstract:

In this study， a series of recycled polypropylene （RPP） materials were prepared by adding different amounts of post⁃consumer recycled polypropylene （PCR⁃PP） into virgin polypropylene （VPP）. The effect of the loading of PCR⁃PP on the tensile， bending， compression， and impact properties of RPP materials was investigated. The internal mechanism for the property degradation of RPP materials was studied by DSC， melting flow index， and scanning electron microscopy. The results indicated that the ageing resistance， crystallization performance， and machining properties of RPP materials decreased gradually with an increase in the PCR⁃PP content， resulting in a decrease in the strength properties and plasticity. When the content of PCR⁃PP was less than 30 %， the RPP materials presented strength and plasticity retention rates of above 90 %. The physical properties of RPP material can meet the requirements of automotive industry if reinforcing agents are used in the products. The research results obtained from this work provides an important data support for the practical application of RPP materials in the automotive industry.

Key words: automotive industry, polypropylene, recycled material, recycled content, mechanical property

中图分类号:

TQ325.1⁺4

赵一权, 董婧晗, 张铜柱, 王焰孟, 刁帅, 李明贺, 徐昌竹. 汽车外饰用再生聚丙烯材料性能研究[J]. 中国塑料, 2023, 37(1): 112-118.

ZHAO Yiquan, DONG Jinghan, ZHANG Tongzhu, WANG Yanmeng, DIAO Shuai, LI Minghe, XU Changzhu. Study on properties of recycled polypropylene for automobile exterior parts[J]. China Plastics, 2023, 37(1): 112-118.

图/表 9

样品	密度/g·cm^-3	灰分/%
RPP⁃HI 0	0.992	14.8
RPP⁃HI 10 %	0.995	14.9
RPP⁃HI 30 %	0.996	15.5
RPP⁃HI 50 %	0.998	15.9

表1 再生聚丙烯材料的密度和灰分

Tab.1 Density and ash content of recycled polypropylene

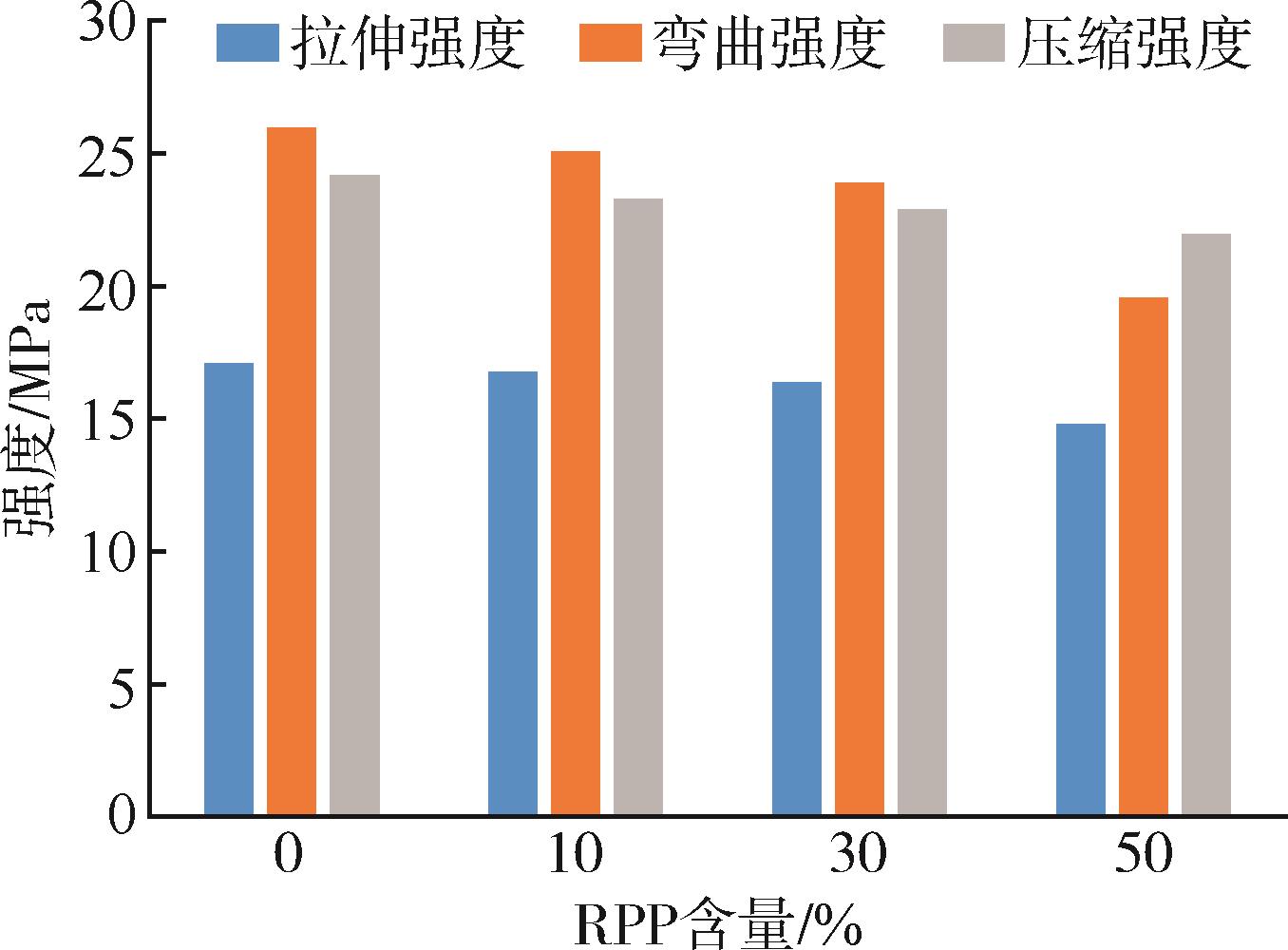

图1 再生聚丙烯材料的拉伸强度、弯曲强度和压缩强度

Fig.1 Tensile， bending and compressive strength of the recycled polypropylene materials

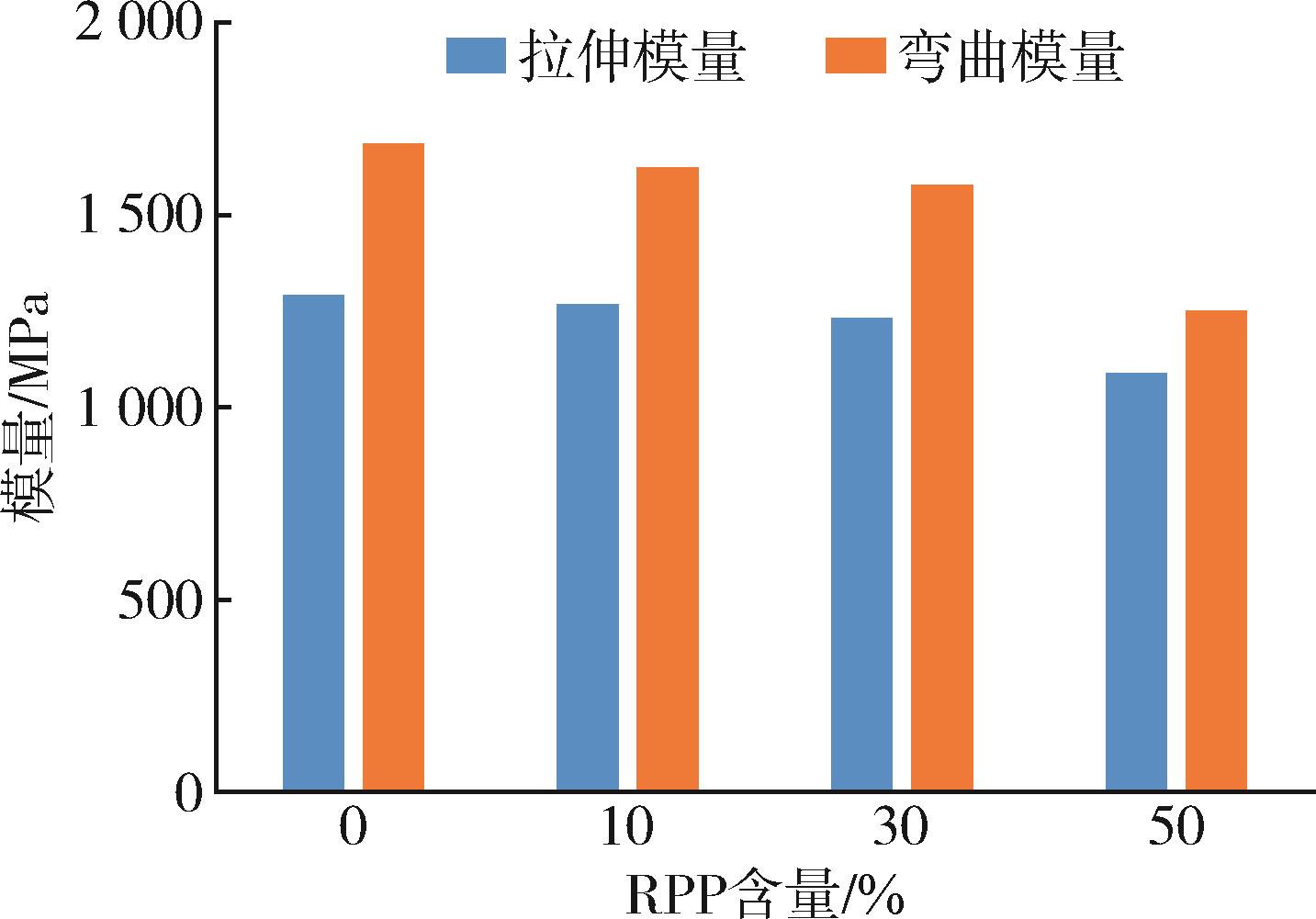

图2 再生聚丙烯材料的拉伸模量和弯曲模量

Fig.2 Tensile and bending modulus of the recycled polypropylene

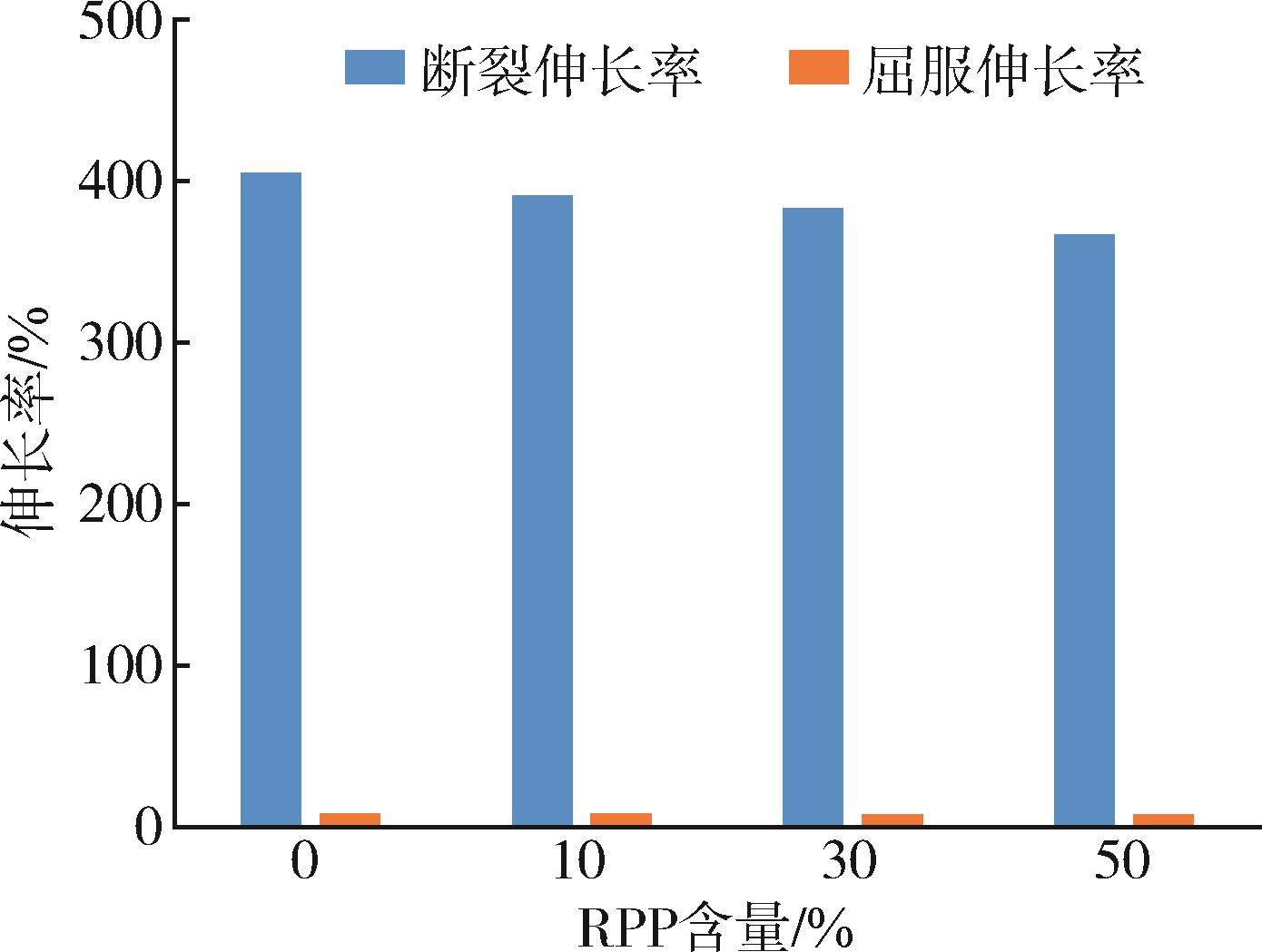

图3 再生聚丙烯材料的断裂伸长率和屈服伸长率

Fig.3 Elongation at break and yield elongation of recycled polypropylene

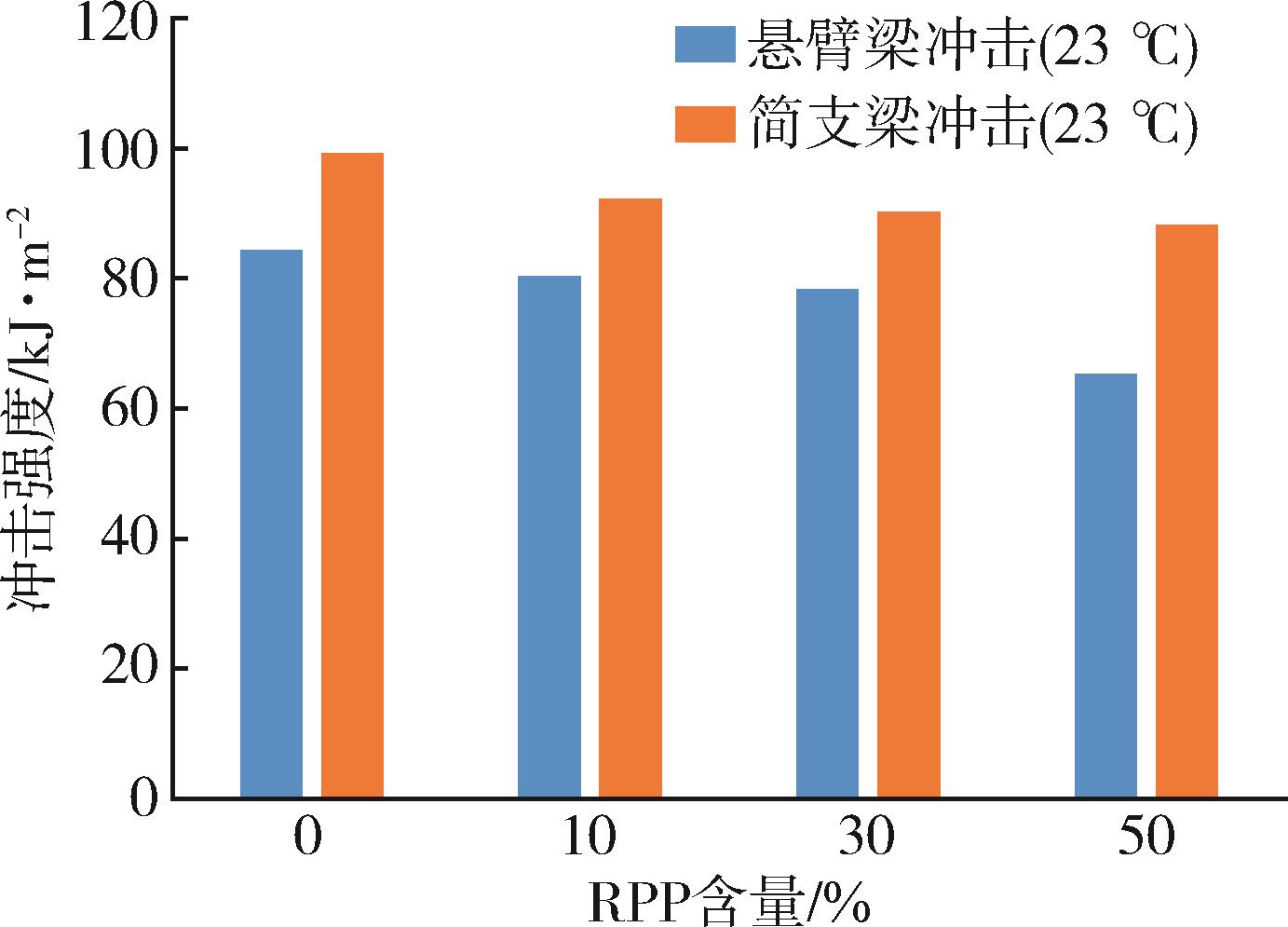

图4 23 ℃下再生聚丙烯的冲击强度

Fig.4 Impact strength of recycled polypropylene at 23 ℃

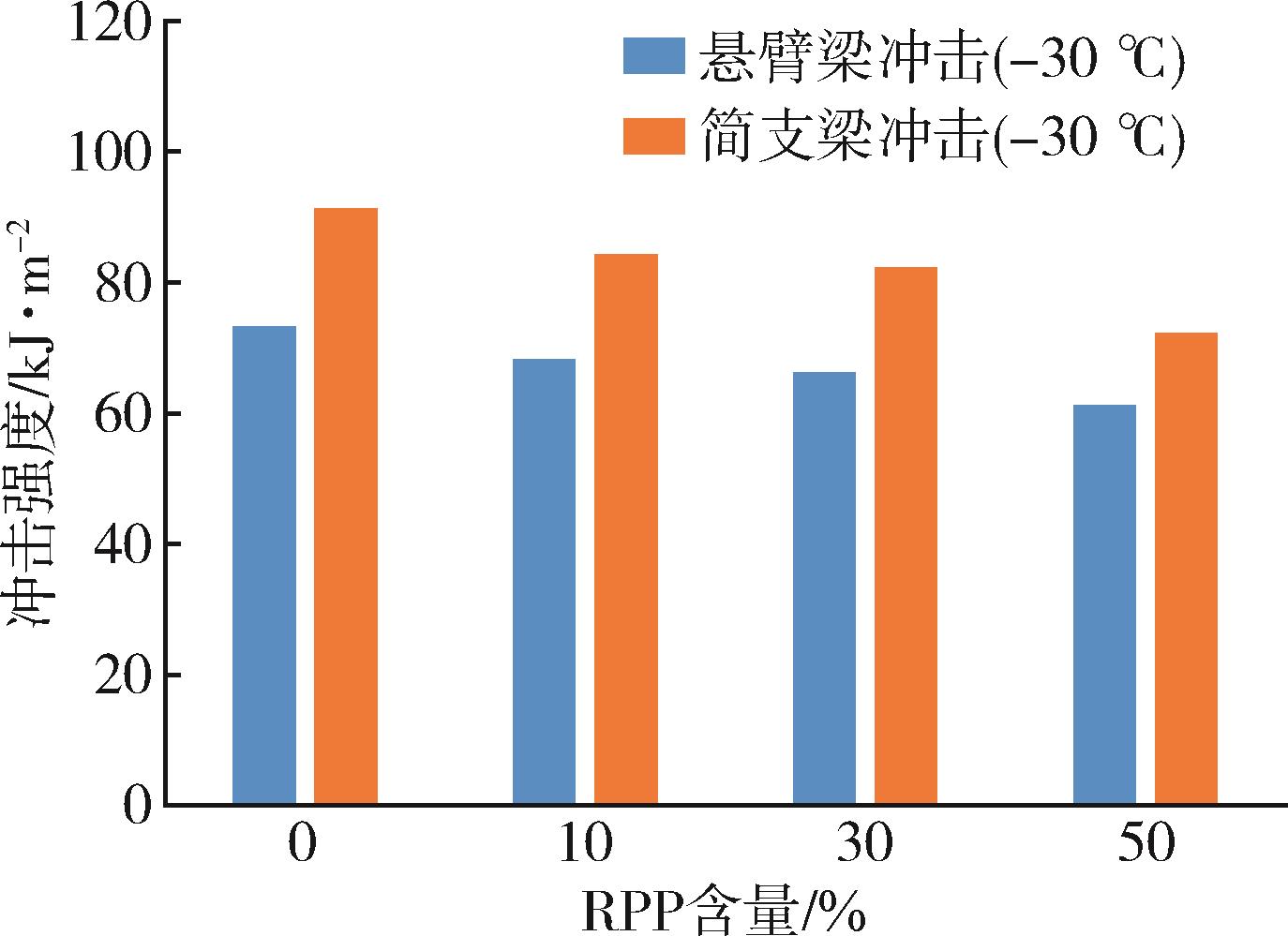

图5 -30 °C下再生聚丙烯的冲击强度

Fig.5 Impact strength of recycled polypropylene materials at -30 ℃

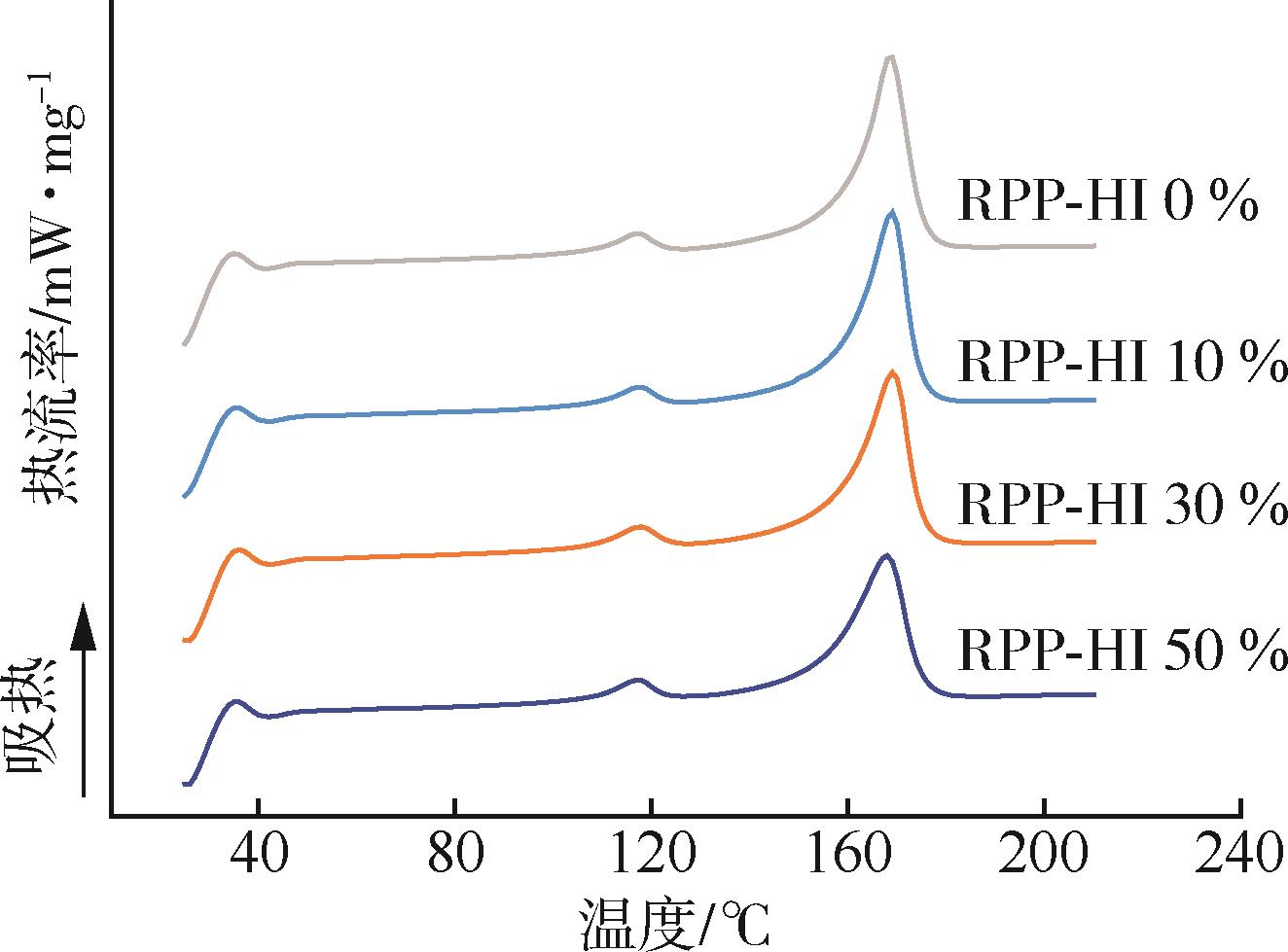

图6 再生聚丙烯的DSC升温曲线

Fig.6 DSC heating curves of recycled polypropylene

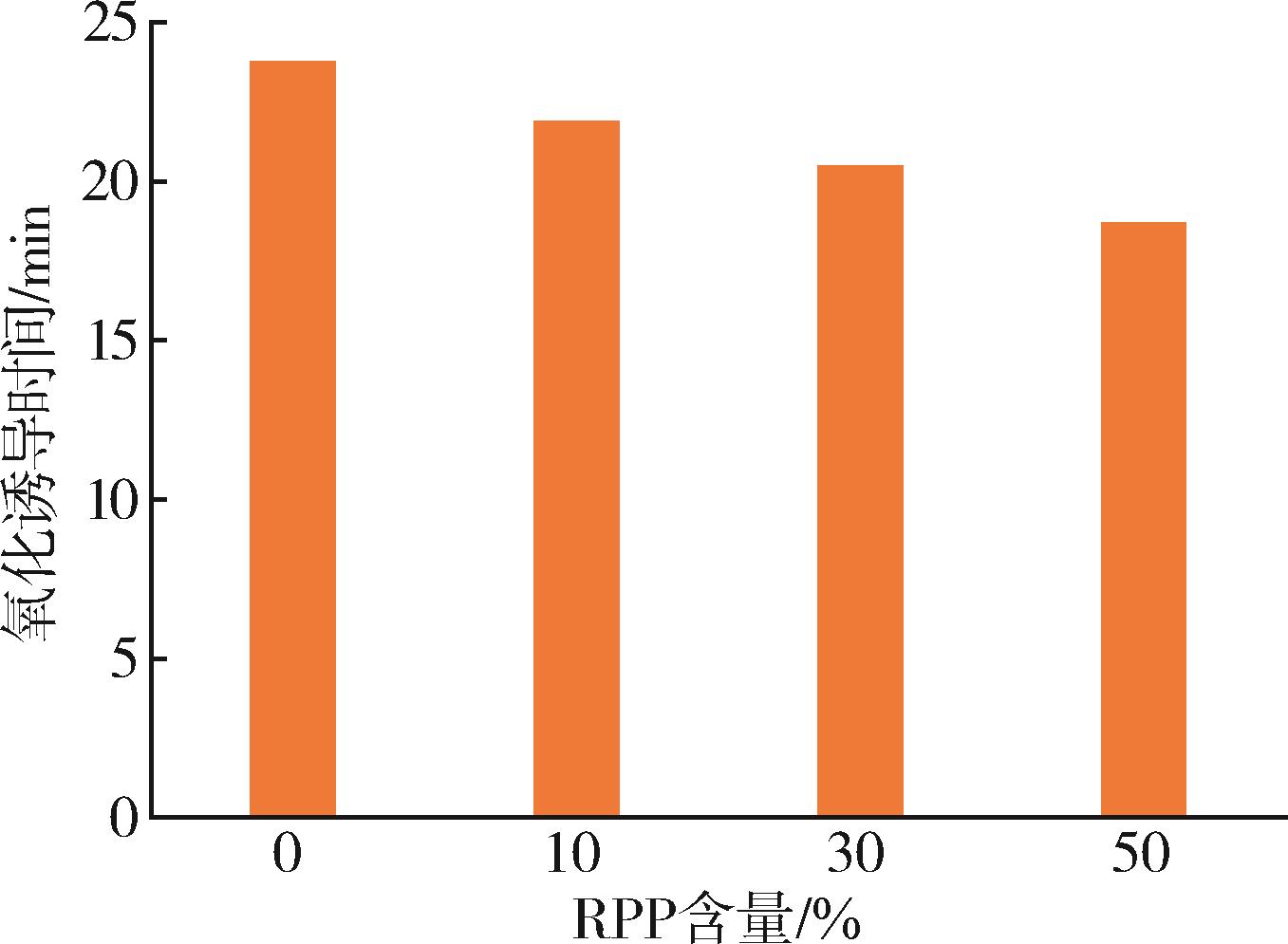

图7 再生聚丙烯的氧化诱导时间

Fig.7 Oxidation induction time of the recycled polypropylene

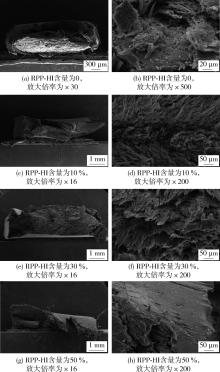

图8 再生聚丙烯材料的拉伸断口形貌

Fig.8 Tensile fracture morphology of the recycled polypropylene

参考文献 10

1	余林峰.中国汽车报废量预测方法及其再利用价值研究［D］. 上海：上海交通大学， 2019.
2	许欢.汽车废旧聚丙烯高效同级再生方法研究［D］. 武汉：武汉理工大学， 2018.
3	张继游.废旧汽车塑料的识别技术研究［D］. 上海：上海交通大学， 2010.
4	孙鸿昌.聚丙烯汽车保险杠材料的研究［J］. 化工设计通讯， 2018， 44（12）：75.
	SUN H C. Study on polypropylene automobile bumper materials［J］. Chemical Engineering Design Communications， 2018， 44（12）：75.
5	Hopewell Jefferson， Dvorak Robert， Kosior Edward. Plastics recycling： challenges and opportunities［J］. Philosophical Transactions of the Royal Society B， 2009， 364：2 115⁃2 126.
6	张振文，黄涛，王兴平，等.废旧聚丙烯材料回收再利用技术的发展现状及前景［J］. 纺织导报， 2014（7）：89⁃92.
	ZHANG Z W， HUANG T， WANG X P， et al. Recycling technology development of wasted polypropylene materials ［J］. China Textile Leader， 2014（7）：89⁃92.
7	袁泉，孟正华，郭巍，等.汽车聚丙烯塑料改性再生技术研究进展［J］. 塑料科技， 2019， 47（6）：114⁃119.
	YUAN Q， MENG Z H， GUO W， et al. Research pro⁃gress of modified regeneration technology of automotive polypropylene plastics［J］. Plastics Science and Technology， 2019， 47（6）：114⁃119.
8	许欢，孟正华，郭巍，等.废旧汽车门内饰板聚丙烯塑料同等性能再利用［J］. 工程塑料应用， 2017， 45（9）：1⁃6.
	XU H， MENG Z H， GUO W， et al. Reusing with equivalent performance of waste automotive door trim polypropy⁃lene plastics［J］. Engineering Plastics Application， 2017， 45（9）：1⁃6.
9	张洪申，黎土煜，陈铭.退役乘用车保险杠塑料同等性能再利用探索［J］. 高分子材料科学与工程， 2016， 32（8）：182⁃190.
	ZHANG H S， LI S Y， CHEN M. Reuse with equivalent performance of retired bumper plastic of retired passenger vehicle［J］. Polymeric Materials Science and Engineering， 2016， 32（8）：182⁃190.
10	路洪洲，马鸣图，路贵民.汽车聚丙烯零部件回收及其改性后物料的性能［J］. 机械工程材料， 2017， 41（12）：64⁃68.
	LU H Z， MA M T， LU G M. Properties of recycled and modified materials from polypropylene components in vehicle［J］. Materials for Mechanical Engineering， 2017， 41（12）：64⁃68.

[1]	段凯歌朱辉倪佳泮豪周朝锡陈小蝶梅振威于东明. 热塑性交联聚乙烯（TPEXa）管材的制备及性能研究[J]. , 2023, 37(1): 8-12.
[2]	沈一蕊周文斌张菁菁赵承仲高华坤沈曙光刘德开蒋平平. 中长碳链氯化石蜡在聚氯乙烯制品中的应用及性能研究[J]. , 2023, 37(1): 31-37.
[3]	张伟程胡祥罗鸿兴金卉游峰江学良姚楚. 中空玻璃微珠填充聚氨酯发泡材料的吸声性能与动态力学性能研究[J]. , 2023, 37(1): 38-45.
[4]	张林, 夏章川, 何亚东, 信春玲, 王瑞雪, 任峰. 等离子体射流载气流量大小对玻璃纤维改性效果影响的研究[J]. 中国塑料, 2022, 36(9): 7-15.
[5]	焦志伟, 王克琛, 张杨, 杨卫民. 基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究[J]. 中国塑料, 2022, 36(8): 10-15.
[6]	张兵. 无规共聚聚丙烯管材氧化诱导时间测试探究[J]. 中国塑料, 2022, 36(8): 107-109.
[7]	赵鸿敬, 朱江. 微纳层叠天然橡胶/聚丙烯两相挤出的数值模拟研究[J]. 中国塑料, 2022, 36(8): 110-114.
[8]	刘义, 王叶, 孙伟, 曲国兴, 许霞, 杨少林, 袁宁. 红外光谱法测定聚丙烯中透明成核剂含量研究[J]. 中国塑料, 2022, 36(8): 115-118.
[9]	张陶忠, 陈晓龙, 郝晓宇, 于福家. 滑石、CaCO₃、BaSO₄填充PP复合材料力学性能及界面相互作用对比[J]. 中国塑料, 2022, 36(8): 36-41.
[10]	杜青, 何祎, 余坦竟, 蓝艳姣, 赵彦芝, 周菊英. 取向PAN/MWCNTs与热塑性聚烯烃复合材料的制备及表征[J]. 中国塑料, 2022, 36(8): 49-55.
[11]	吴唯, 胡焕波, 沈辉, 赵天瑜. 4A沸石与钙镁铝水滑石对膨胀阻燃聚丙烯的双重协效阻燃作用与机理[J]. 中国塑料, 2022, 36(7): 1-7.
[12]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[13]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[14]	刘义, 孙伟, 曲国兴, 王叶, 袁宁, 杨少林, 许霞, 常小毅, 张宇飞. 薄壁注塑透明聚丙烯专用料的结构与性能分析[J]. 中国塑料, 2022, 36(7): 37-43.
[15]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.

汽车外饰用再生聚丙烯材料性能研究

Study on properties of recycled polypropylene for automobile exterior parts

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 10

相关文章 15

编辑推荐

Metrics

本文评价
