高流动抗冲聚苯乙烯制备及性能研究

doi:10.19491/j.issn.1001-9278.2023.02.001

中国塑料 ›› 2023, Vol. 37 ›› Issue (2): 1-6.DOI: 10.19491/j.issn.1001-9278.2023.02.001

• 材料与性能 • 下一篇

高流动抗冲聚苯乙烯制备及性能研究

郝春波, 肖大君, 刘全中, 郑树松, 王春, 李春晖, 姚秀超()

北方华锦化学工业股份有限公司，辽宁盘锦 124021

收稿日期:2022-11-04 出版日期:2023-02-26 发布日期:2023-02-22
通讯作者: 姚秀超（1987—），男，高级工程师，从事高分子材料合成、改性与加工研究，yaoxiuchao87@163.com
E-mail:yaoxiuchao87@163.com

Preparation and performance of high⁃flowing and high⁃impact polystyrene

HAO Chunbo, XIAO Dajun, LIU Quanzhong, ZHENG Shusong, WANG Chun, LI Chunhui, YAO Xiuchao()

North Huajin Chemical Industries Group Corporation，Panjin 124021，China

Received:2022-11-04 Online:2023-02-26 Published:2023-02-22
Contact: YAO Xiuchao E-mail:yaoxiuchao87@163.com

摘要/Abstract

摘要：

采用连续本体聚合工艺生产高流动抗冲聚苯乙烯材料（FHIPS），探讨了矿物油添加量对FHIPS材料熔体流动速率（MFR）和力学性能的影响，并与国外对标产品进行微观特征和宏观性能对比。测试结果显示，随着矿物油添加量的增加，MFR逐步上升。利用本研究成果生产的FHIPS产品性能与国外高流动高抗冲聚苯乙烯产品（HIPS425TVL）进行性能对比，发现在MFR优于HIPS425TVL的基础上，自制FHIPS产品的物性与HIPS425TVL的物性相当。

关键词: 抗冲聚苯乙烯, 高流动聚苯乙烯, 聚丁二烯橡胶, 连续本体聚合工艺

Abstract:

In this study， high⁃flowing and high⁃impact polystyrene （FHIPS） was prepared through a continuous bulk polymerization process. The effect of the addition amount of mineral oil on the melt flow rate and mechanical properties of the as⁃prepared FHIPS was investigated， and its microscopic and macroscopic properties were comparatively studied with those of foreign standard products. The results indicated that the melt flow rate of FHIPS gradually increased with an increase in the addition amount of mineral oil. Compared to the similar foreign product of FHIPS （HIPS425TVL）， the FHIPS prepared in this work exhibited the same physical properties along with a higher melt flow index.

Key words: high?impact polystyrene, high?flowing polystyrene, polybutadiene rubber, continuous bulk polymerization process

中图分类号:

TQ325.2

郝春波, 肖大君, 刘全中, 郑树松, 王春, 李春晖, 姚秀超. 高流动抗冲聚苯乙烯制备及性能研究[J]. 中国塑料, 2023, 37(2): 1-6.

HAO Chunbo, XIAO Dajun, LIU Quanzhong, ZHENG Shusong, WANG Chun, LI Chunhui, YAO Xiuchao. Preparation and performance of high⁃flowing and high⁃impact polystyrene[J]. China Plastics, 2023, 37(2): 1-6.

图/表 9

图1 FHIPS材料工艺流程图

Fig.1 Technological process diagram of FHIPS materials

工艺参数	注射温度/℃	注射位置/mm	注射压力/MPa	冷却时间/s
一段	195	127	81	60
二段	200	120	75
三段	200	91	125
四段	195	27	30

表1 FHIPS样条注射成型条件

Tab.1 Injection molding conditions of FHIPS spline

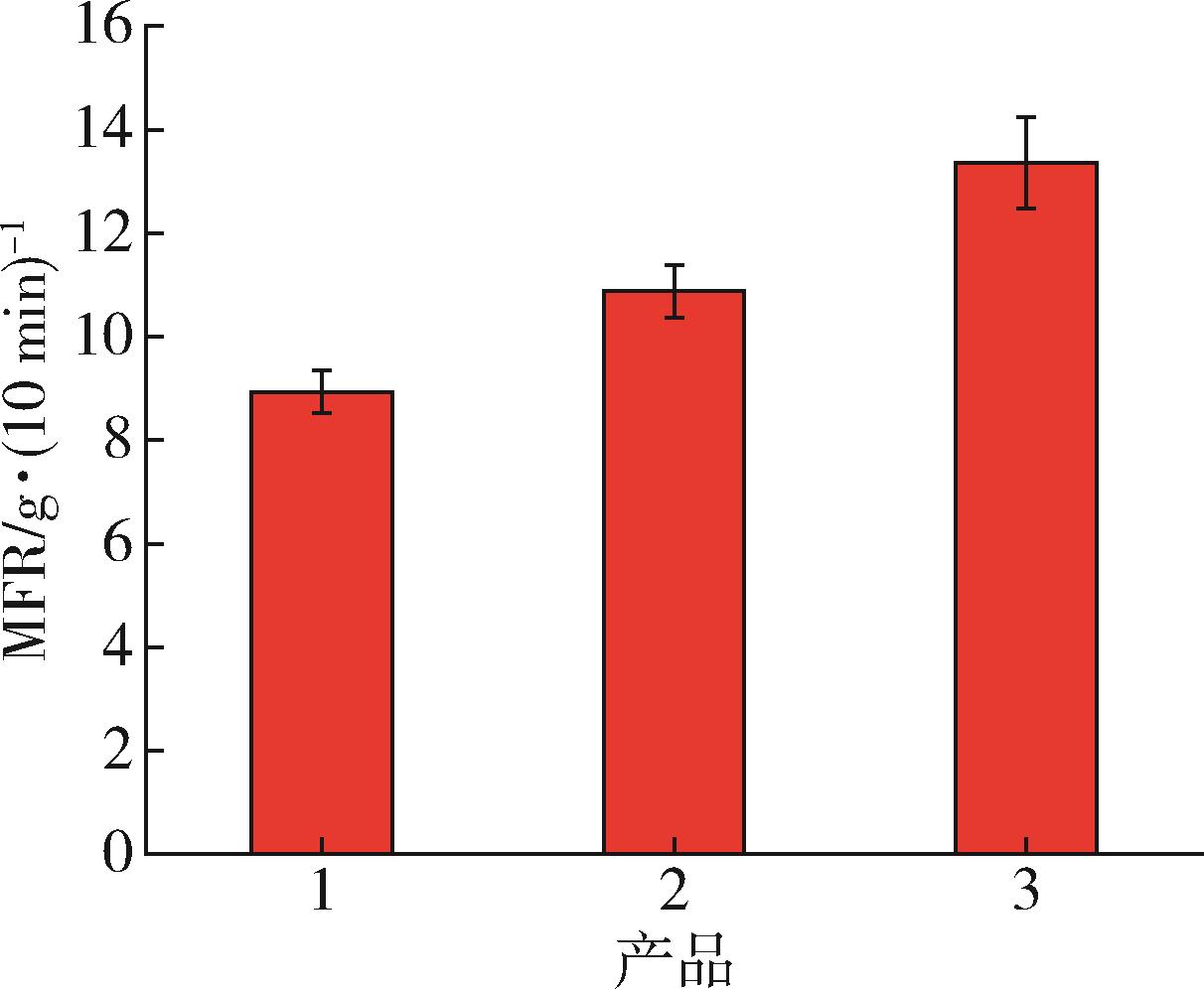

图2 添加不同比例矿物油对FHIPS材料MFR的影响

Fig.2 Effect of different proportion of mineral oil on MFR of FHIPS materials

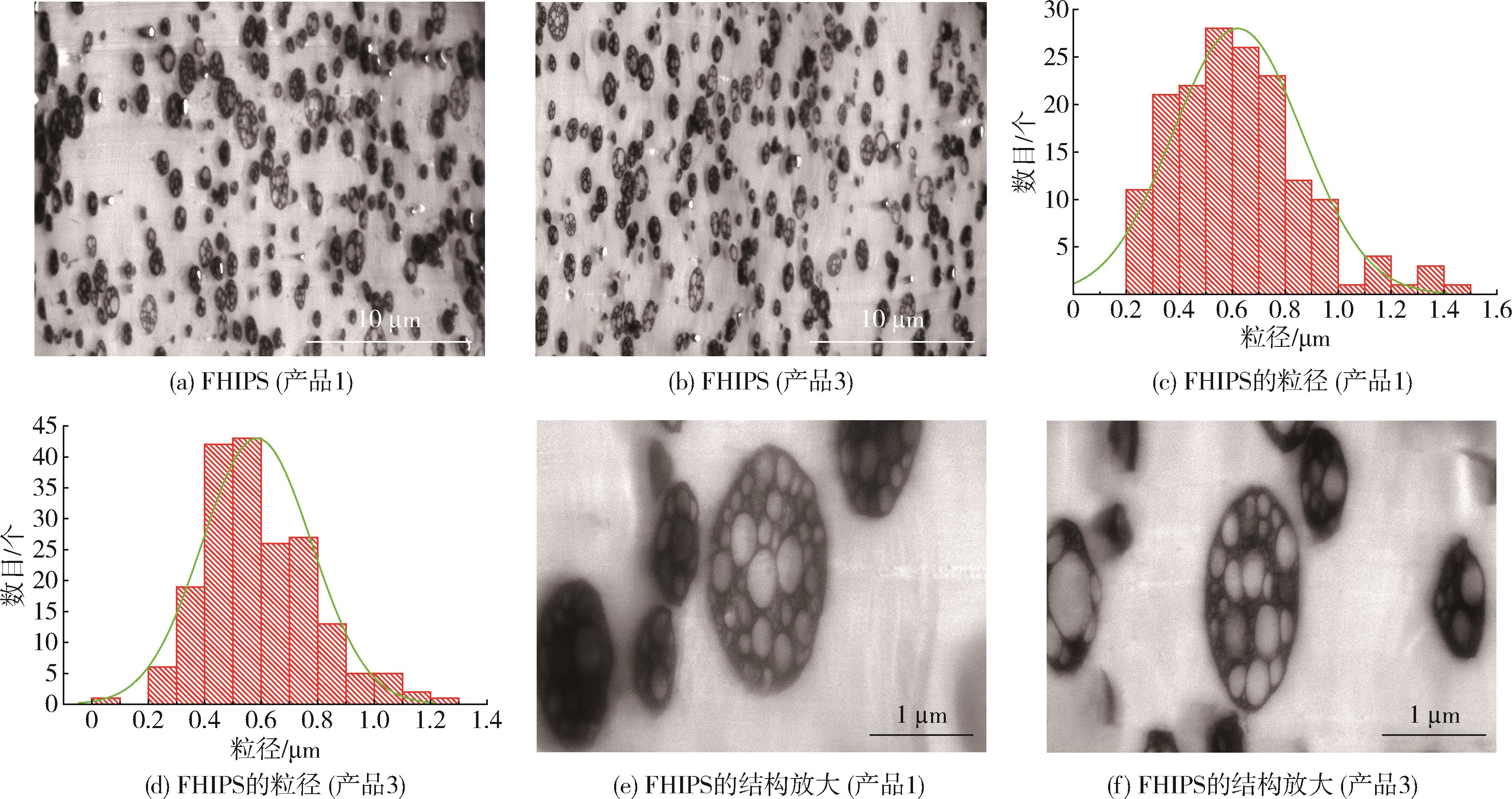

图3 添加不同比例矿物油对FHIPS材料微观结构的影响

Fig.3 Effect of different proportion of mineral oil on microstructure of FHIPS materials

产品	冲击强度/kJ·m^-2	弯曲强度/MPa	弯曲模量/MPa
1	14.21	48.59	2 250
2	12.98	47.12	2 247
3	11.98	45.69	2 239

表2 FHIPS材料的力学性能

Tab.2 Mechanical properties of FHIPS materials

样品	苯乙烯含量/%	丁二烯含量/%	M_n	M_w	PDI
FHIPS	92.3	7.7	57 410	191 097	2.82
国外高流动HIPS	92.1	7.9	65 321	150 394	2.31

表3 FHIPS和国外高流动HIPS材料的微观特征

Tab.3 Microscopic features of FHIPS and foreign ones

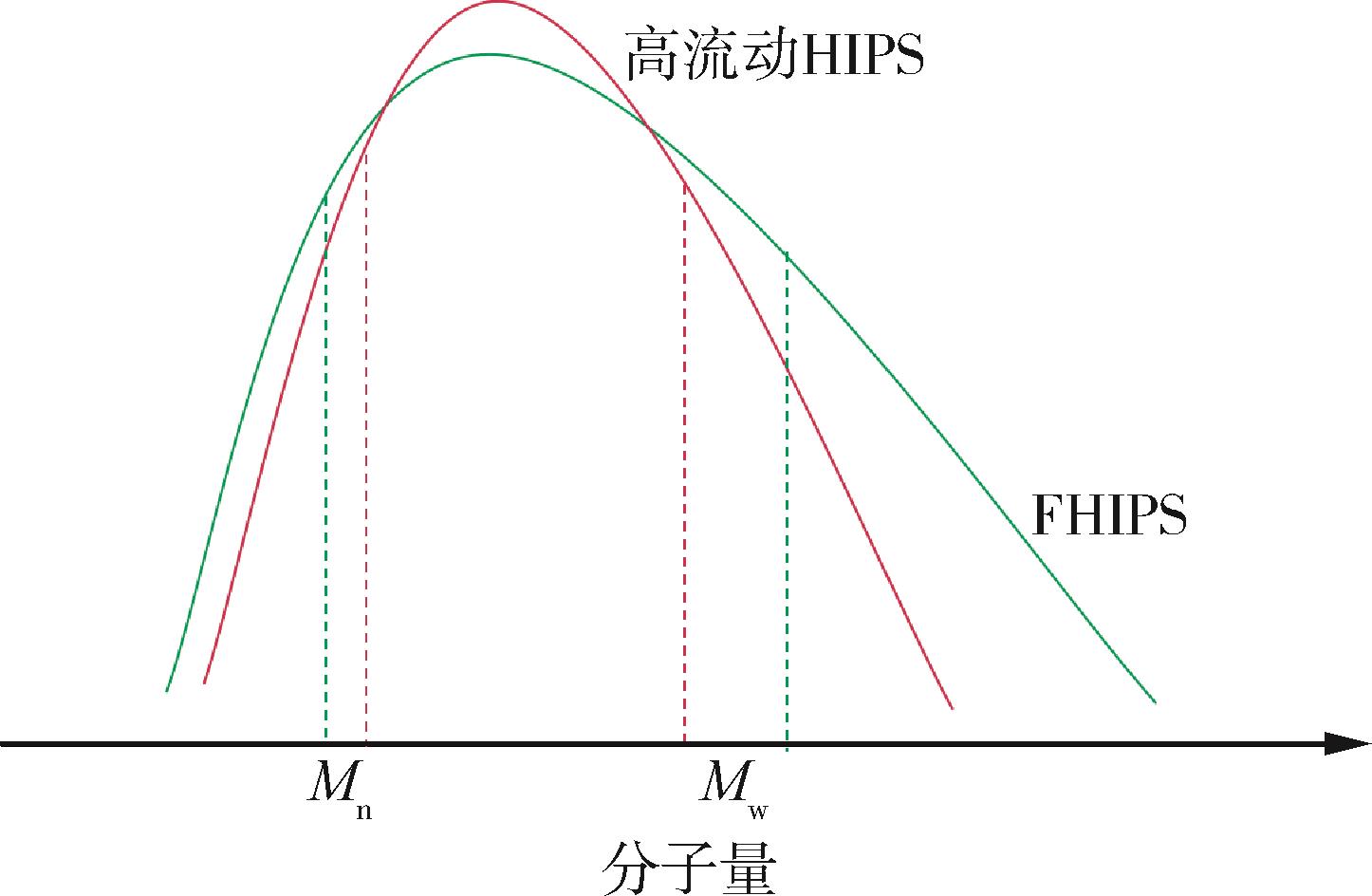

图4 FHIPS和国外高流动HIPS材料的Mn和Mw对比示意图

Fig.4 Schematic diagram of Mn and Mw comparison between FHIPS and foreign ones

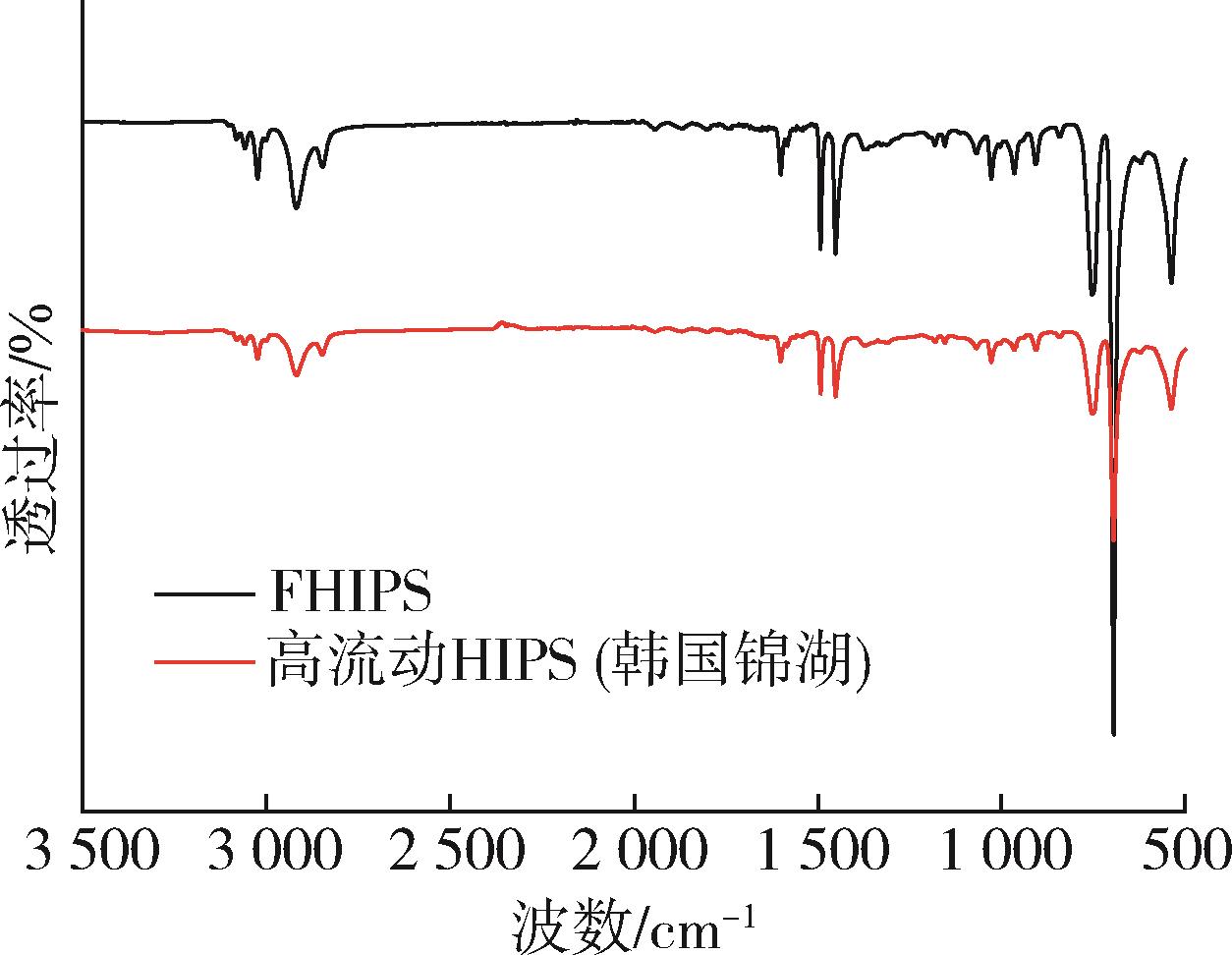

图5 FHIPS和国外高流动HIPS材料的FTIR谱图

Fig.5 FTIR spectra of FHIPS and foreign ones

样品

冲击强度/

kJ·m^-2

弯曲强度/

MPa

弯曲模量/

MPa

表4 FHIPS和国外高流动HIPS材料的力学性能

Tab.4 Mechanical properties of FHIPS and foreign ones

参考文献 20

1	刘宏吉. 国内外聚苯乙烯工艺技术分析［J］. 弹性体， 2013， 23（3）： 72⁃77.
	LIU H J. Analysis on production technology of polystyrene at home and abroad［J］. China Elastomerics， 2013， 23（3）： 72⁃77.
2	陈朝阳，陈利傑. 国内聚苯乙烯生产工艺述评［J］. 合成树脂及塑料， 2003， 20（3）： 39⁃43.
	CHEN C Y， CHEN L J. The review of production technolo⁃gy of polystyrene in China［J］. China Synthetic Resin and Plastics， 2003， 20（3）： 39⁃43.
3	任孟萍. GPPS和HIPS本体聚合工艺评述［J］. 化工设计， 1992， 2（6）： 20⁃23.
4	胡景沧. 聚苯乙烯技术发展趋向及国产化［J］. 石油化工设计， 1998， 15（1）： 6⁃14，61.
	HU J C. Polystyrene technology developing trend and nationalization［J］. China Petrochemical Design， 1998， 15（1）： 6⁃14，61.
5	文红梅.苯乙烯聚合物的橡胶增韧探究［J］. 广东化工， 2012， 39（5）： 51⁃52，14.
	WEN H M. Research on rubber toughening styrene of polymers［J］. Guangdong Chemical Industry， 2012， 39（5）： 51⁃52，14.
6	王益波，袁博，周川，等. 本体连续法制备高抗冲聚苯乙烯树脂引发体系的研究［J］. 塑料工业， 2014， 42（1）： 9⁃13.
	WANG Y B， YUAN B， ZHOU C. Polymerization of high impact polystyrene resin initiation system by continuous bulk process［J］. China Plastics Industry， 2014， 42（1）： 9⁃13.
7	常丽，胡雁鸣，李杨，等. 本体原位法制备高抗冲聚苯乙烯［J］. 石油化工， 2011， 40（8）： 850⁃855.
	CHANG L， HU Y M， LI Y. Preparation of high impact polystyrene via in⁃situ bulk polymerization［J］. Petrochemical Technology， 2011， 40（8）： 850⁃855.
8	常丽. 本体原位法制备高抗冲聚苯乙烯树脂［D］.大连：大连理工大学， 2011.
9	贾忠明. 苯乙烯系增韧树脂本体原位制备技术的研究［D］.大连：大连理工大学，2009.
10	张钦文. 聚苯乙烯聚合机理［J］. 广东化工， 2008， 35（12）： 71⁃73.
	ZHANG Q W. The polyreaction principle of polystyrene［J］. Guangdong Chemical Industry， 2008， 35（12）： 71⁃73.
11	高文彬，乔庆东. 高抗冲聚苯乙烯改性的发展趋势［J］. 辽宁化工， 2004， 33（12）： 706⁃708.
	GAO W B， QIAO Q D. Development trend of modification of high⁃impact polystyrene［J］. Liaoning Chemical Industry， 2004， 33（12）： 706⁃708.
12	王淑敏. 多官能度引发体系增韧苯乙烯系树脂的研究［D］. 大连：大连理工大学， 2009.
13	伍斌. 高抗冲聚苯乙烯中的橡胶颗粒尺寸控制［J］. 塑料科技， 2002， 5： 43⁃44，63.
	WU B. Size controlling of rubber particles in HIPS［J］. Plastics Science & Technology， 2002， 5： 43⁃44，63.
14	靳忠霞. 本体聚苯乙烯树脂冲击强度影响因素分析［J］. 石化技术与应用， 2000， 18（2）： 74⁃76.
	JIN Z X. Analysis on factors affecting impact strength of bulk polystyrene resin［J］. Petrochemical Technology & Application， 2000， 18（2）： 74⁃76.
15	袁惠根，潘仁云，周其云，等. 高抗冲聚苯乙烯的研究⁃Ⅱ.本体预聚合时的相转变［J］. 合成橡胶工业， 1984，5： 347⁃351.
	YUAN H G， PAN R Y， ZHOU Q Y. A study on the molecular structure and properties of carboxylated polychloroprene latex produced in pilot plant［J］. China Synthetic Rubber Industry， 1984，5： 347⁃351.
16	冯地柏. 高抗冲聚苯乙烯生产方法的技术经济比较［J］.合成橡胶工业， 1982，1： 7⁃11.
17	王新，王兆波，吴其晔. HIPS填充体系的流变行为研究［J］. 材料科学与工艺， 2005， 13（6）： 633⁃636.
	WANG X， WANG Z B， WU Q Y. Rheological behavior of nano⁃TiO₂/HIPS matrix［J］. Materials Science & Technology， 2005， 13（6）： 633⁃636.
18	陈大柱，何平笙，姚远. 高抗冲聚苯乙烯粘土纳米复合材料的制备、热稳定性及流变性能［J］. 高分子学报， 2005，1： 102⁃107.
	CHEN D Z， HE P S， YAO Y. Thermal and rheological properties of high⁃impact polystyrene/clay nanocomposites［J］. Acta Polymerica Sinica， 2005，1： 102⁃107.
19	危学兵，余维刚，申小敏，等. 环氧大豆油对高流动苯乙烯⁃乙烯/丁烯⁃苯乙烯/聚丙烯复合材料的结构与流变性能的影响［J］. 塑料工业， 2022， 50（8）： 170⁃175.
	WEI X B， YU W G， SHEN X M. Effects of epoxidized soybean oil on the structure and rheological properties of high flow styrene⁃ethylene /butene⁃styrene /polypropylene composites［J］. China Plastics Industry， 2022， 50（8）： 170⁃175.
20	周川. 连续本体法制备ABS树脂的工艺研究［D］. 大连：大连理工大学， 2018.

[1]	郭意明, 董晓晨, 梁士通, 王森, 刘继纯. 石墨种类和粒径对高抗冲聚苯乙烯阻燃性能的影响及作用机制[J]. 中国塑料, 2022, 36(3): 26-32.
[2]	陈梁王浩杰张灿刘继纯. 高分子阻燃剂BPS在PS-HI中的应用研究[J]. 中国塑料, 2010, 24(12): 94-97 .
[3]	林春平吴大鸣刘颖郑秀婷. 无卤阻燃高抗冲聚苯乙烯材料阻燃性能的研究[J]. 中国塑料, 2010, 24(10): 28-32 .
[4]	张伟, 李刚, 李庆春, 戴伍国, 袁文. 磷系阻燃剂对PPO/PS-HI合金性能的影响[J]. 中国塑料, 2010, 24(09): 72-76 .
[5]	张玉冰高照明徐庆强徐兵. 多次注塑HIPS的力学性能与化学结构的关联性研究[J]. 中国塑料, 2010, 24(01): 85-93 .
[6]	周群, 胡柏星, 何其慧. 端轻基聚丁二烯改性氰酸醋树脂体系研究[J]. 中国塑料, 2009, 23(02): 42-45 .
[7]	王雀, 谭头文. 紫外光固化涂料对高抗冲聚苯乙烯力学性能的影响[J]. 中国塑料, 2008, 22(03): 31-35.

高流动抗冲聚苯乙烯制备及性能研究

Preparation and performance of high⁃flowing and high⁃impact polystyrene

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 20

相关文章 7

编辑推荐

Metrics

本文评价
