智能定位器面盖双色注塑模设计

doi:10.19491/j.issn.1001-9278.2023.02.014

中国塑料 ›› 2023, Vol. 37 ›› Issue (2): 101-105.DOI: 10.19491/j.issn.1001-9278.2023.02.014

智能定位器面盖双色注塑模设计

张维合(), 温煌英, 冯婧

广东科技学院机电工程学院，广东东莞 523083

收稿日期:2022-10-28 出版日期:2023-02-26 发布日期:2023-02-22
作者简介:张维合（1964—），男，教授，从事模具教学与研究，allenzhang0628@126.com
基金资助:
2022年东莞市工程技术研究中心专项《现代模具设计与制造工程技术研究中心》

Design of bicolor injection mold for cover of intelligent positioner

ZHANG Weihe(), WEN Huangying, FENG Jing

Department of Mechanical and Electrical Engineering，GuangDong University of Science & Technology，dongguan 523083，China

Received:2022-10-28 Online:2023-02-26 Published:2023-02-22

摘要/Abstract

摘要：

根据智能定位器面盖的结构特点和技术要求设计了1副双色注塑模具，模具采用定模侧向抽芯机构，大大简化了模具结构，提高了模具运行的安全性和稳定性。模具采用工艺型芯成型ABS熔体的辅助流道，使熔体能够通过潜伏式浇口由内侧面进入型腔，保证了成型制品的外观质量，实现了全自动化双色成型。模具结构先进合理，自投产以来，模具运行安全稳定，成型制品质量达到设计要求。

关键词: 智能定位器面盖, 双色注塑模具, 潜伏式浇口, 工艺型芯, 定模侧向抽芯

Abstract:

In this work，we designed a bicolor injection mold for the cover of an intelligent positioner according to its structural characteristics and test requirements. The mold structure was simplified， and the safety and stability of the mold ope⁃ration were improved by using a fixed mold side core⁃pulling mechanism. The auxiliary flow channel of ABS melt was formed by employing a process core. As a result， the melt could enter the cavity from the inner side through the submarine gate. This ensured the appearance quality of the molded products and realized the automatic bicolor molding. As the mold was put into production， the operation of the mold was confirmed to be safe and stable， and the quality of the molded products reached the design requirements. All of these indicated that the mold structure was advanced and reasonable.

Key words: intelligent positioner cover, bicolor injection mould, submarine gate, process core, fixed mold side core pulling mechanism

中图分类号:

TQ320.66⁺2

张维合, 温煌英, 冯婧. 智能定位器面盖双色注塑模设计[J]. 中国塑料, 2023, 37(2): 101-105.

ZHANG Weihe, WEN Huangying, FENG Jing. Design of bicolor injection mold for cover of intelligent positioner[J]. China Plastics, 2023, 37(2): 101-105.

图/表 5

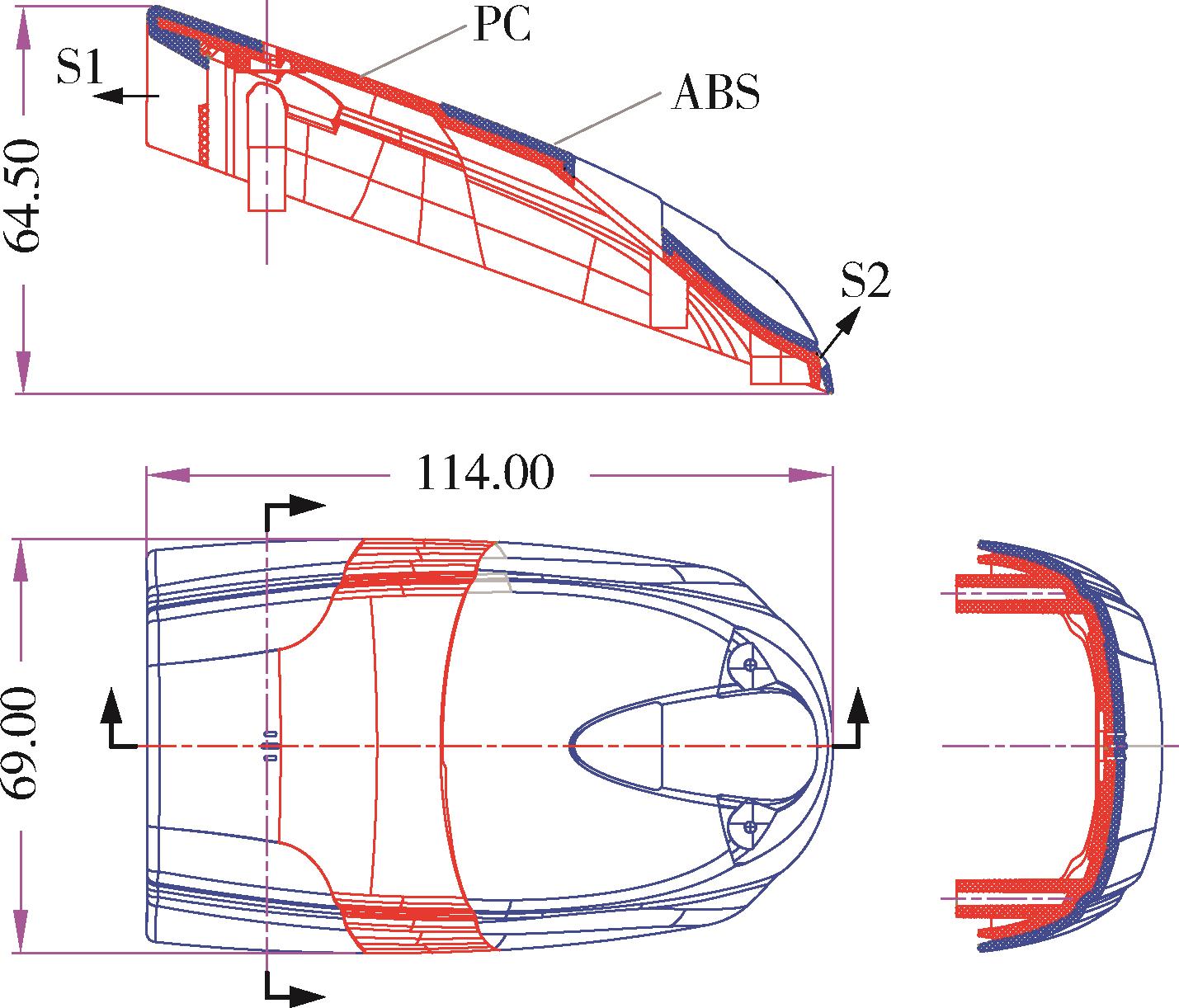

图1 智能定位器面盖（单位：mm）

Fig.1 The intelligent positioner cover（Unit： mm）

图2 智能定位器面盖双色注塑模具结构图（单位：mm）

Fig.2 Structure drawing of bicolor injection mold for the intelligent positioner cover（Unit： mm）

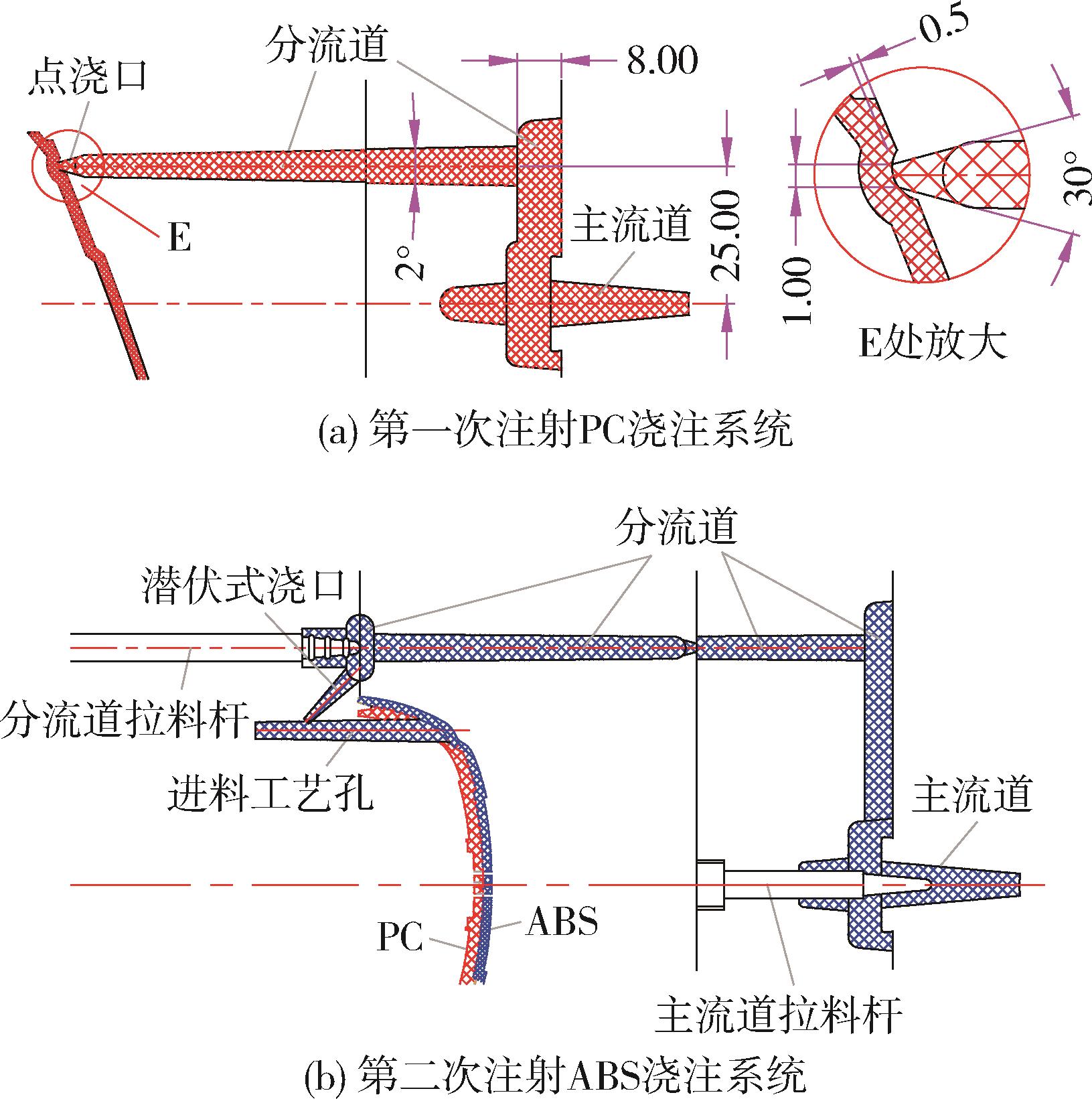

图3 模具浇注系统（单位：mm）

Fig.3 Gating system of the mold（Unit： mm）

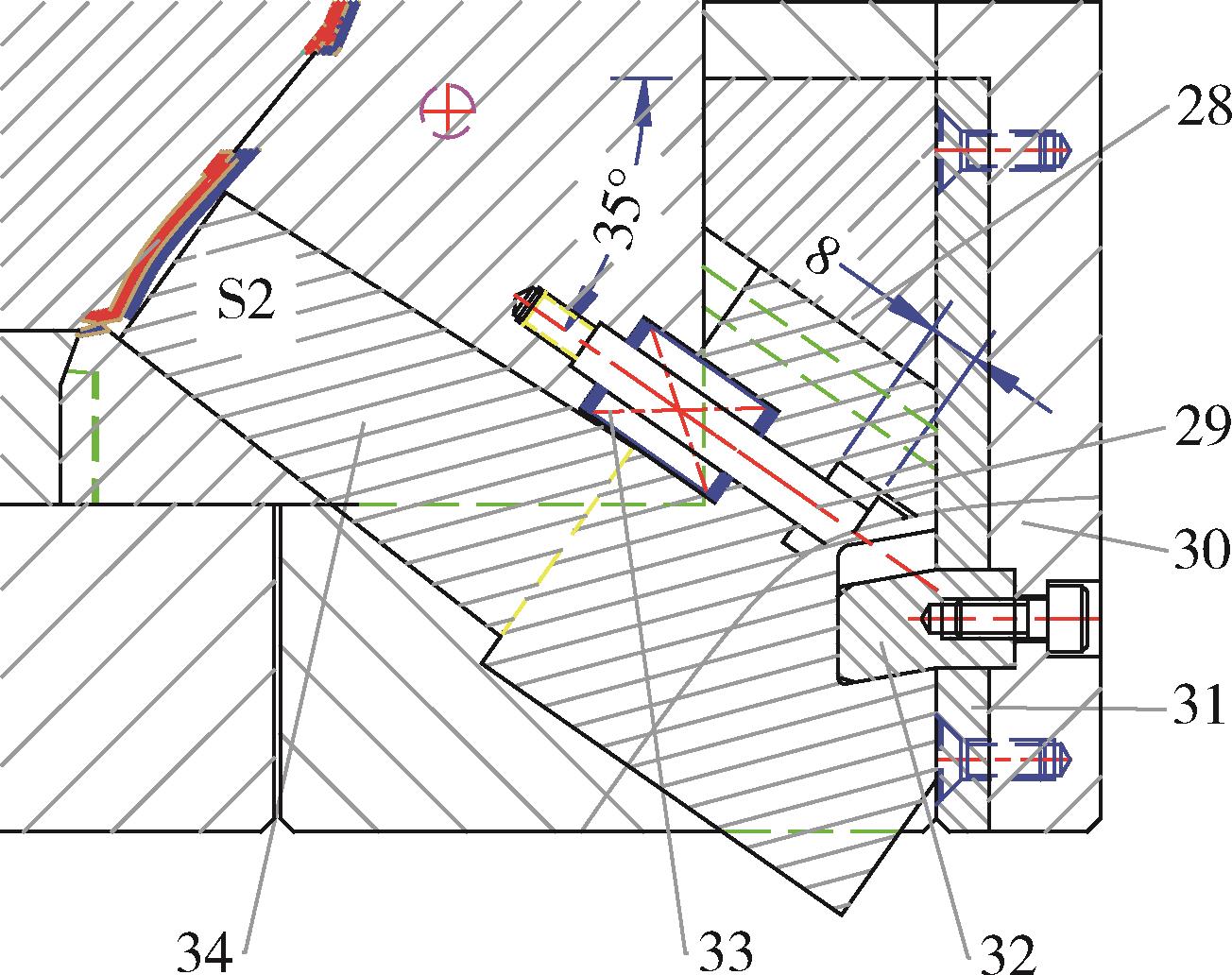

图4 斜向滑块侧向抽芯机构（单位：mm）

Fig.4 Side⁃core pulling mechanism with oblique slider（Unit： mm）

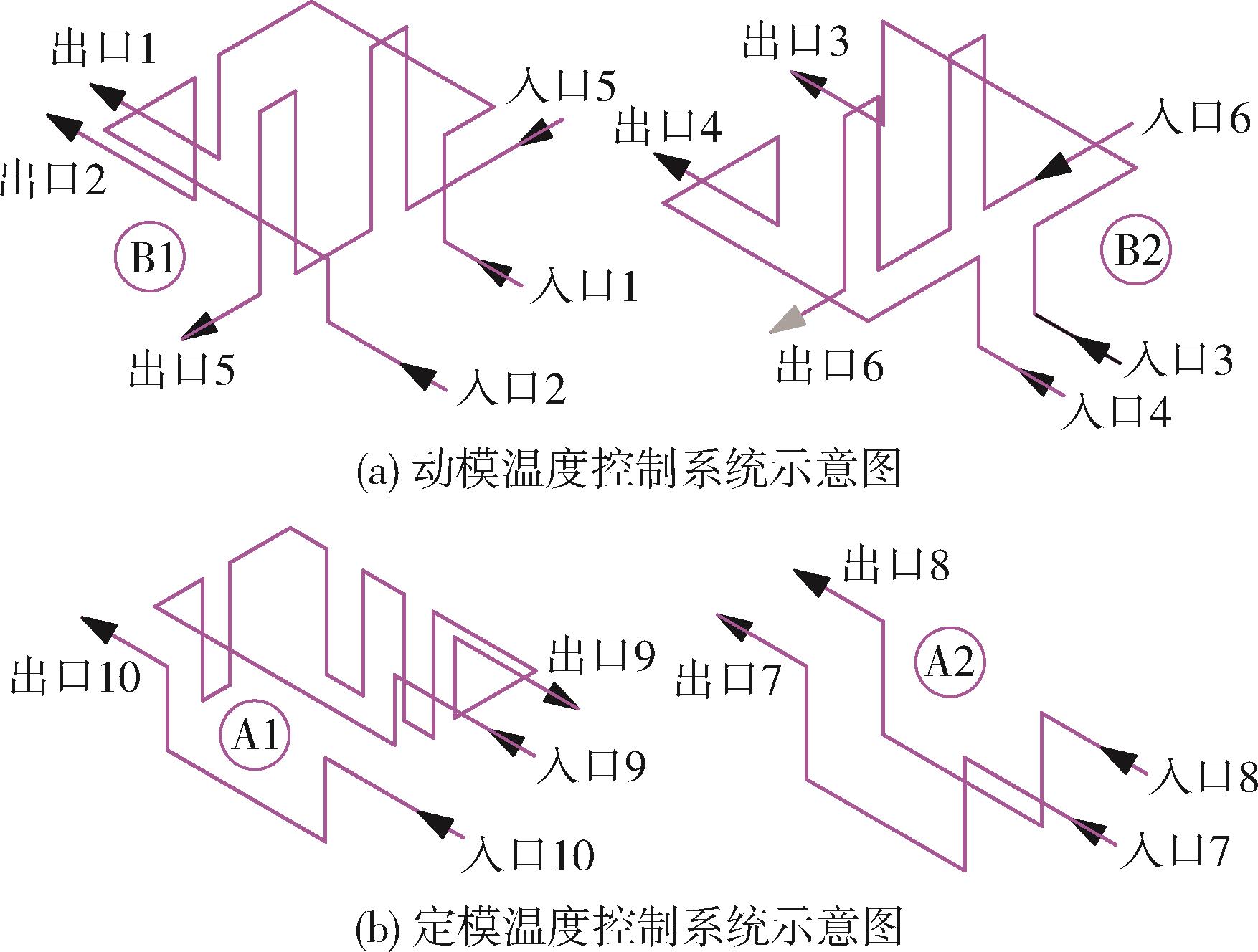

图5 模具温度控制系统示意图

Fig.5 Schematic diagram of temperature control system of the injection mold

参考文献 11

1	张维合.鼠标面盖双色注塑模具设计［J］.中国塑料，2013，27（8）：95⁃99.
	ZHANG W H.Design of double⁃shot mold for mouse caver［J］.China Plastics，2013，27（8）：95⁃99.
2	赵利平，温煌英，罗哲，等.汽车灯饰面盖零件热流道双色注塑模具设计［J］. 工程塑料应用，2022，50（3）：96⁃100.
	ZHAO L P， WEN H Y， LUO Z，et al.Design of two⁃color injection mold for hot runner of automobile lamp cover［J］. Engineering Plastics Application.2022，50（3）：96⁃100.
3	陆建军，徐伟.玩具手柄双色注塑模具设计［J］.现代塑料加工应用，2016， 28（4）：49⁃52.
	LIU J J， XU W.Bicolor injection mold design for toy handle［J］.Modern Plastics Processing and Applications，2016， 28（4）：49⁃52.
4	刘峰，阮余发，段小敏，等.车载DVD按键双色注塑模具设计［J］.塑料，2020，49（4）：69⁃72.
	LIU F， RUAN Y F， DUAN X M，et al.Design of bi⁃color injection mould for Car⁃DVD key［J］.Plastics，2020， 49（4）：69⁃72.
5	张维合.注塑模具设计实用教程［M］.北京：化学工业出版社，2008：263⁃268.
6	张维合.注塑模具复杂结构100例［M］.北京：化学工业出版社，2010：320⁃332.
7	张维合.注塑模具设计实用手册［M］.北京：化学工业出版社，2011：253⁃298.
8	张维合.注射成型实用技术［M］.北京：化学工业出版社，2012：212⁃215.
9	屈华昌.塑料成型工艺与模具设计［M］.北京：机械工业出版社，1996：115⁃127.
10	宋玉恒.塑料注射模设计实用手册［M］.北京：航空工业出版社，1996：198⁃208.
11	高瑾，周建军.汽车内饰条多行位脱模机构及双色注塑模具设计［J］.塑料工业，2016， 44（12）：55⁃58，64.
	GAO J， ZHOU J J.Design of bicolor injection mould and multi⁃type core pulling mechanism for automotive interior trim［J］.China Plastics Industry，2016， 44（12）：55⁃58，64.

[1]	陈洪土, 张维合. 车载探测雷达固定架双色注塑模设计[J]. 中国塑料, 2021, 35(6): 106-110.
[2]	刘鑫, 郭恒亚, 黄明. 汽车挡风玻璃装饰条对射式双色注塑模具设计[J]. 中国塑料, 2019, 33(10): 100-104.
[3]	程美. 基于Moldflow的汽车盒体件注塑模具设计[J]. 中国塑料, 2016, 30(02): 104-108 .
