密封用发泡硅橡胶的压缩老化及寿命评估

doi:10.19491/j.issn.1001-9278.2023.12.009

中国塑料 ›› 2023, Vol. 37 ›› Issue (12): 54-59.DOI: 10.19491/j.issn.1001-9278.2023.12.009

密封用发泡硅橡胶的压缩老化及寿命评估

魏驰原¹, 解静静¹, 史培鑫¹, 高乾宏², 李海霞¹()

^1.南京工业大学浦江学院土木与建筑工程学院，南京 211200
^2.南京理工大学环境与生物工程学院，南京 210094

收稿日期:2023-07-19 出版日期:2023-12-26 发布日期:2023-12-26
通讯作者: 李海霞（1973-），女，副教授，研究方向：膜材料/高分子材料改性，442060704@qq.com
E-mail:442060704@qq.com

Compression aging and lifetime assessment of foamed silicone rubber for sealing

WEI Chiyuan¹, XIE Jingjing¹, SHI Peixin¹, GAO Qianhong², LI Haixia¹()

^1.School of Civil and Architectural Engineering，Nanjing Tech University Pujiang Institute，Nanjing 211200，China
^2.School of Environmental and Biological Engineering，Nanjing University of Science & Technology，Nanjing 210094，China

Received:2023-07-19 Online:2023-12-26 Published:2023-12-26
Contact: LI Haixia E-mail:442060704@qq.com

摘要/Abstract

摘要：

采用压缩热老化法对密封用发泡硅橡胶材料在 180 ℃下进行不同时间的加速老化，对撕裂性能、质量损失率、微观形貌、红外光谱等进行测试分析，并以压缩回弹率作为重要参数对密封用发泡硅橡胶材料进行了寿命评估。并以压缩老化回弹率实验数据评估了发泡硅橡胶材料的使用寿命。结果表明，随着老化时间的增加（36 h内），撕裂强度略微增加，当老化时间大于72 h后，撕裂强度下降；随着时间的不断增加，质量损失率逐渐增大，在144 h内从0增加到5.5 %；发泡硅橡胶表面分子链在180 ℃热老化下硅橡胶分子链的主链和侧链均发生了断裂，而内部分子链的主链以交联为主，侧链以断裂为主；随着老化时间的增加，发泡硅橡胶表面出现裂缝和气孔，而内部的泡孔由大逐步变小；在23、35、40 ℃下的使用寿命分别为15.65、7.01、5.11年。

关键词: 发泡硅橡胶, 压缩老化, 压缩回弹率, 寿命评估

Abstract:

A compression thermal aging method was employed to accelerate the aging of foamed silicone rubber for sealing at 180 ºC over different time. The tearing performance， mass loss rate， microstructure and infrared spectroscopy of the aged rubber samples were analyzed， and their lifetime was evaluated by using compression rebound rate as an important parameter. The results indicated that the foamed silicone rubber exhibited a slight increase in the tear strength with an increase in aging time （within 36 h）， followed by a decrease after aging for over 72 h. With a continuous increase in the aging time， there is a gradual increase in the mass loss rate of the foamed silicone rubber from 0 to 5.5 wt% within 144 h. The infrared spectroscopic analysis indicated that the main and side chains on the surface molecular chain of the foamed silicone rubber were broken after thermal aging at 180 ℃. However， its main chains in the internal part were mainly cross⁃linked， but its side chains were mainly broken. The morphological observation indicated that there were cracks and pores appearing on the surface of the foamed silicone rubber with an increase in aging time， whereas the internal pores decreased gradually from a large size to the small one. The service lifetime of the foamed silicone rubber material was evaluated by using experimental data on the compression aging rebound rate. The results showed that the service lifetimes were 15.65， 7.01， and 5.11 years at 23， 35， and 40 ℃， respectively.

Key words: foamed silicone rubber, compression aging, compression rebound rate, life assessment

中图分类号:

TQ333.93

魏驰原, 解静静, 史培鑫, 高乾宏, 李海霞. 密封用发泡硅橡胶的压缩老化及寿命评估[J]. 中国塑料, 2023, 37(12): 54-59.

WEI Chiyuan, XIE Jingjing, SHI Peixin, GAO Qianhong, LI Haixia. Compression aging and lifetime assessment of foamed silicone rubber for sealing[J]. China Plastics, 2023, 37(12): 54-59.

图/表 9

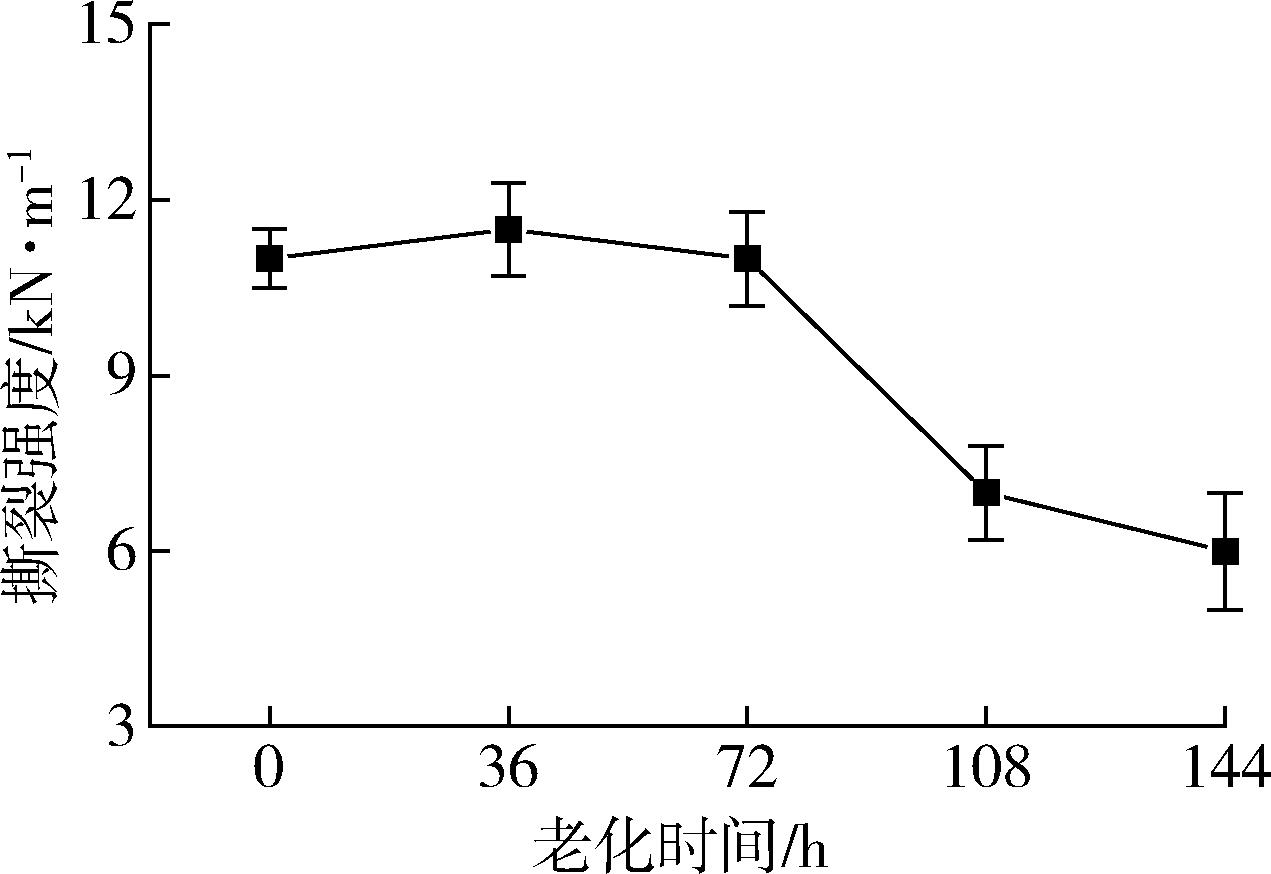

图1 不同老化时间下撕裂强度的变化曲线

Fig.1 Tear strength against aging time

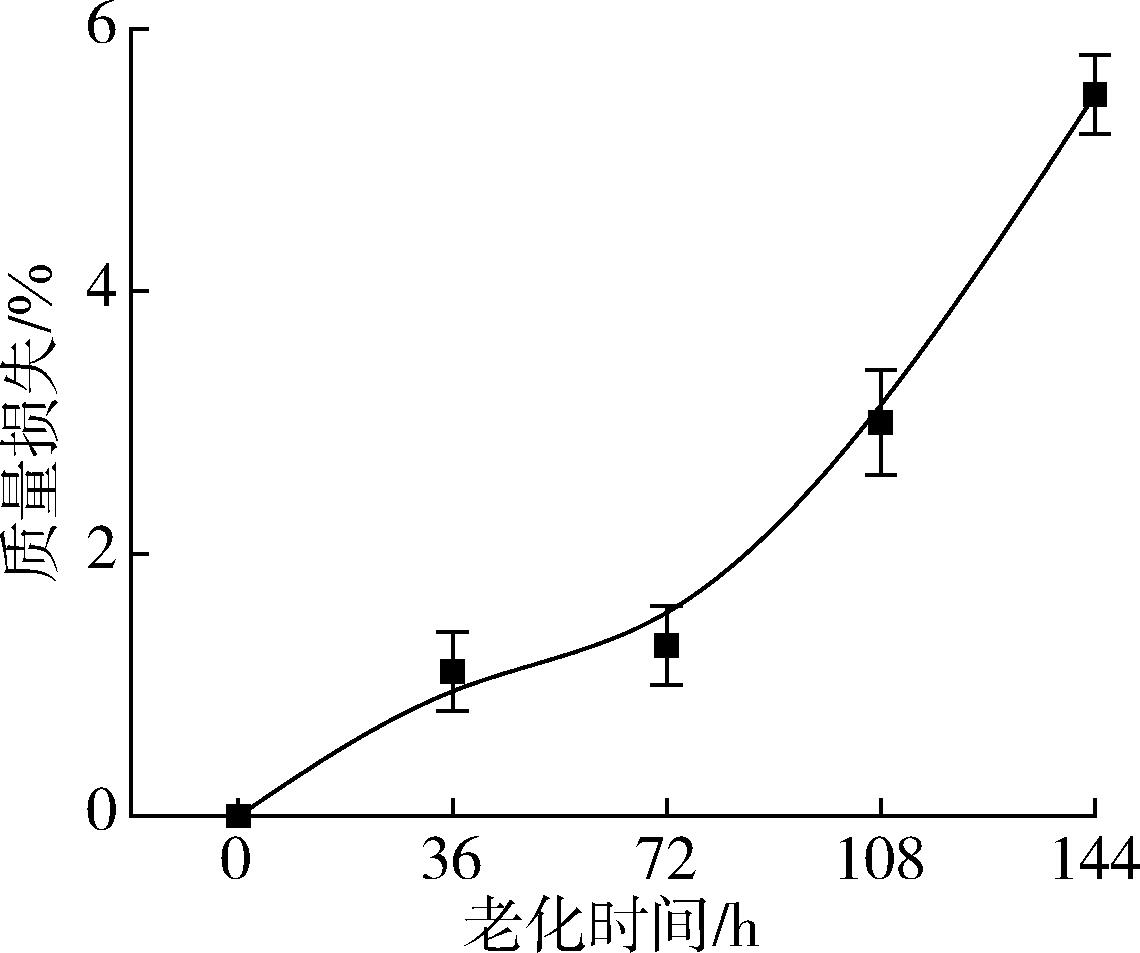

图2 不同老化时间下的质量损失变化曲线

Fig.2 Weight loss against aging time

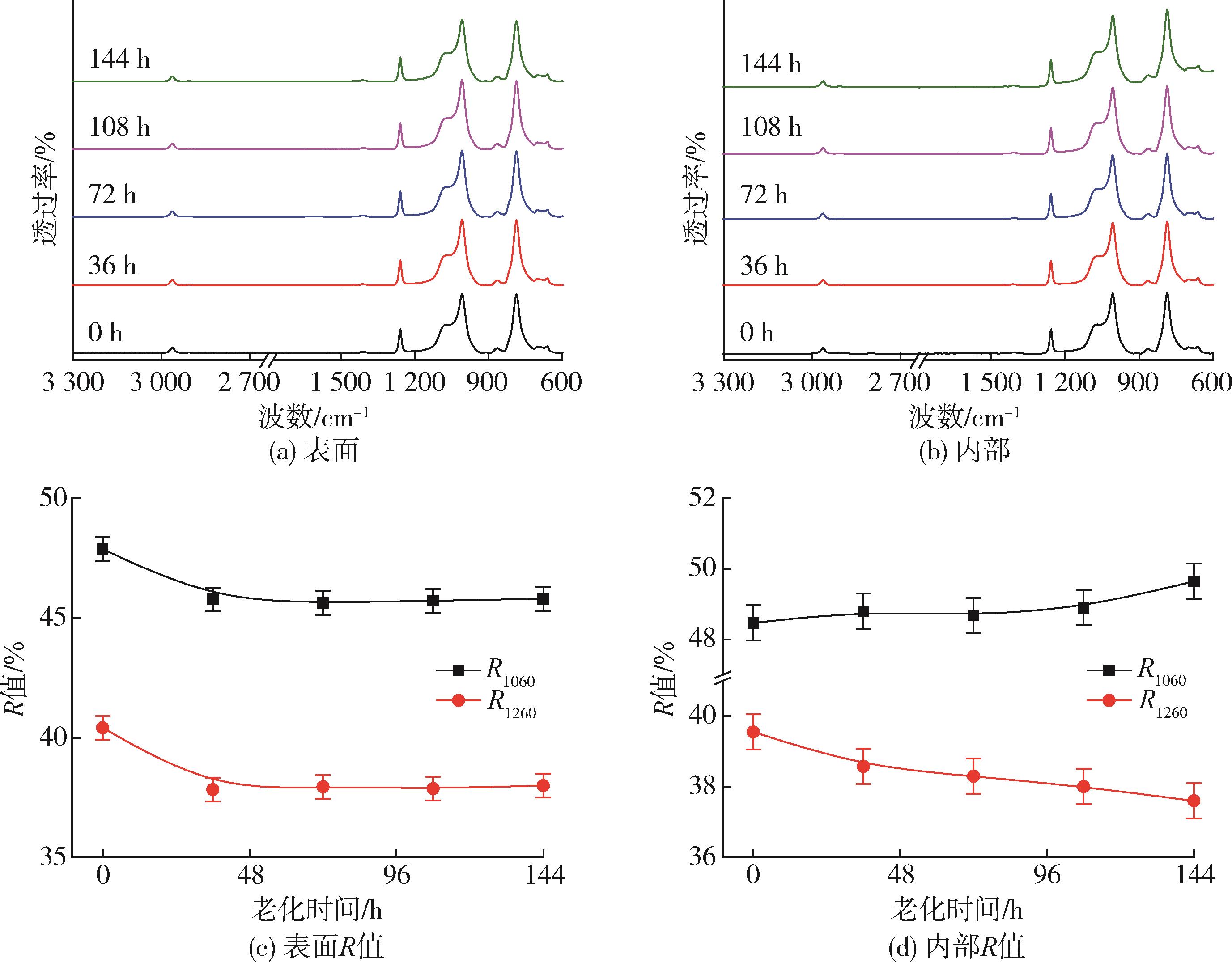

图3 不同老化时间下样品的FTIR曲线

Fig.3 Infrared spectra of the samples for different aging times

图4 不同老化时间下样品的表面微观形貌图

Fig.4 Surface micromorphology of samples for different aging times

图5 不同老化时间下样品的截面微观形貌图

Fig.5 Cross section microscopic morphology of the samples for different aging time

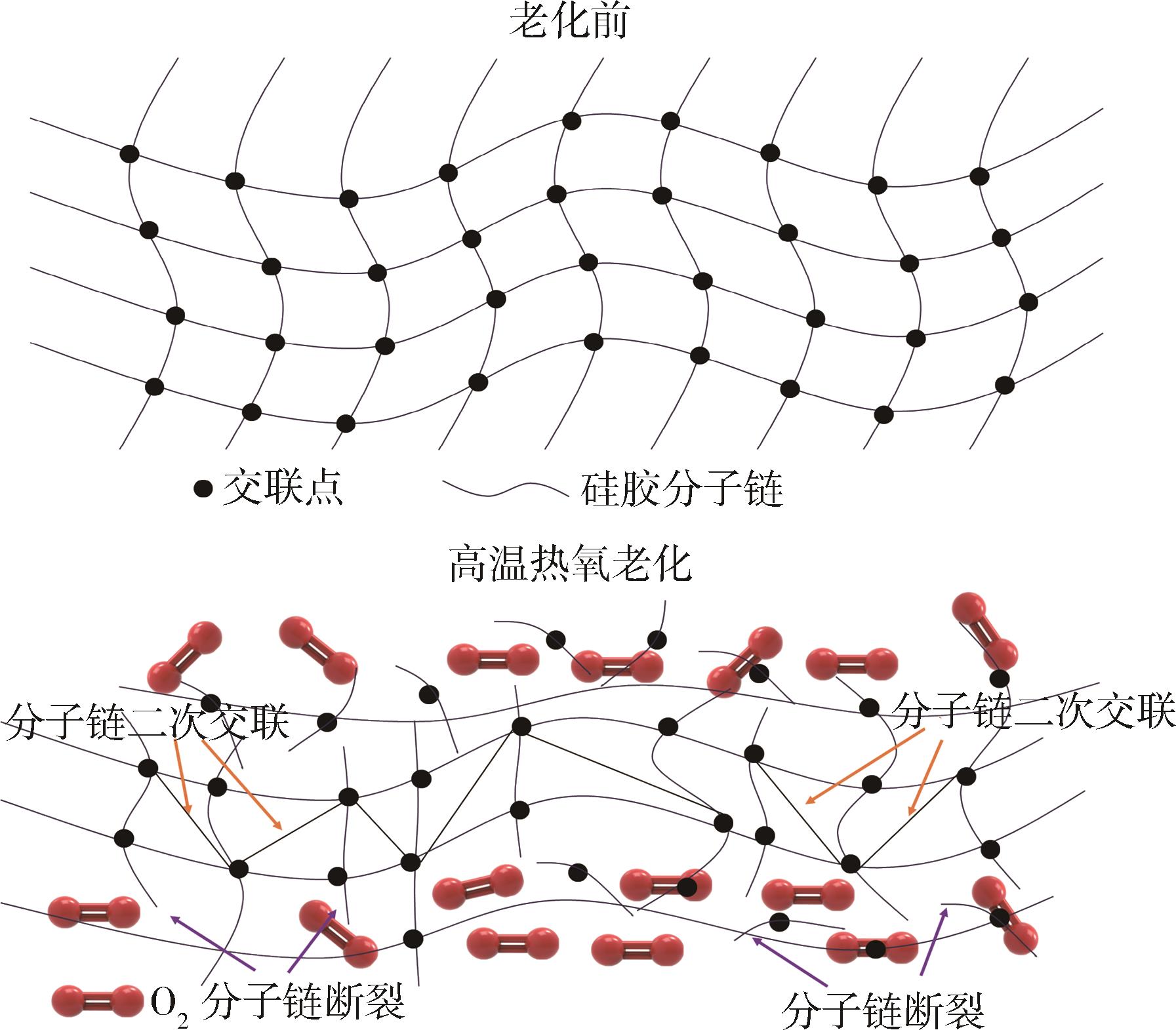

图6 硅橡胶分子链降解机理图

Fig.6 Degradation mechanism of silicone rubber molecular chain

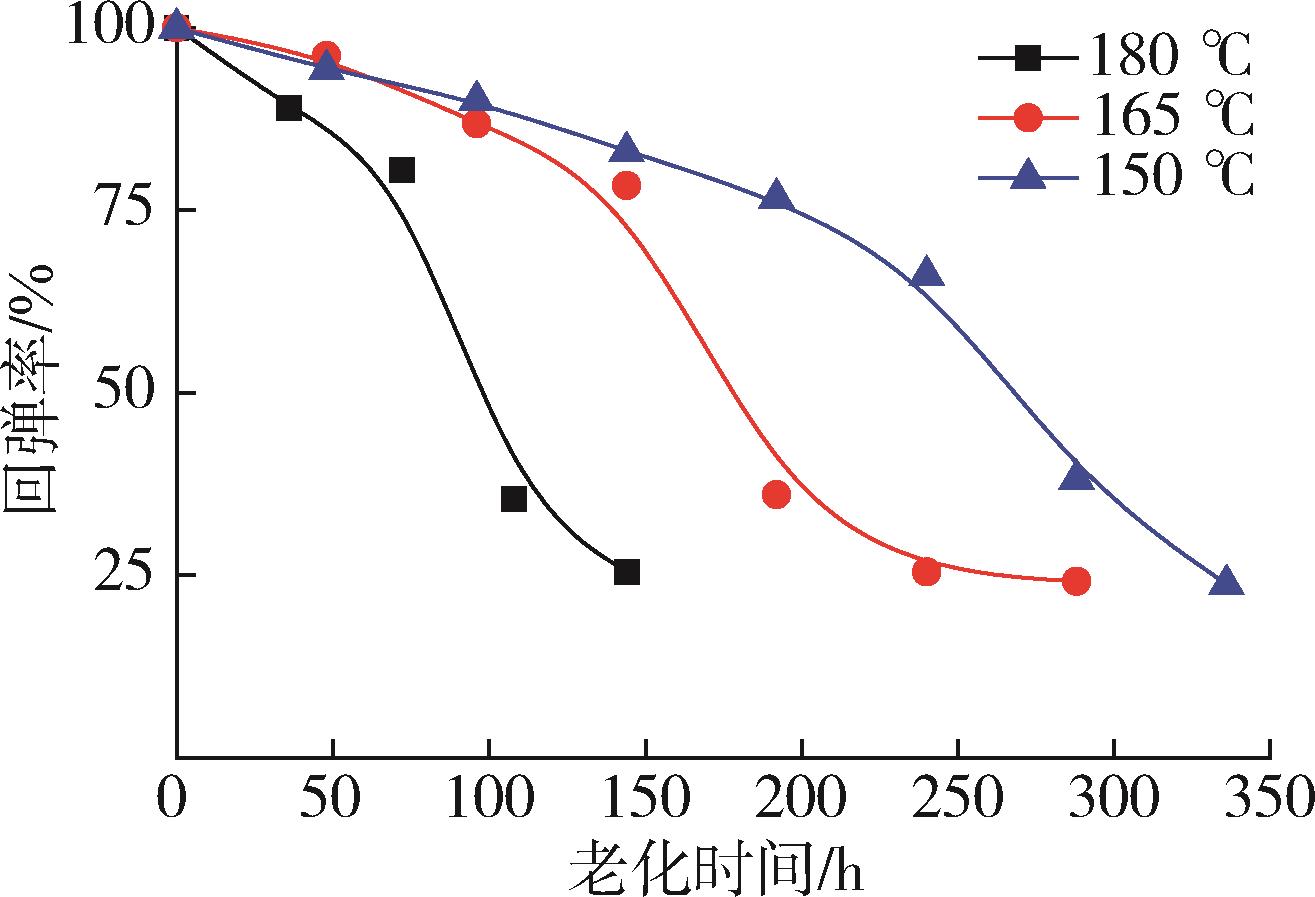

图7 不同温度不同老化时间下样品的回弹率曲线图

Fig.7 Rebound rate of the samples at different temperature for various aging time

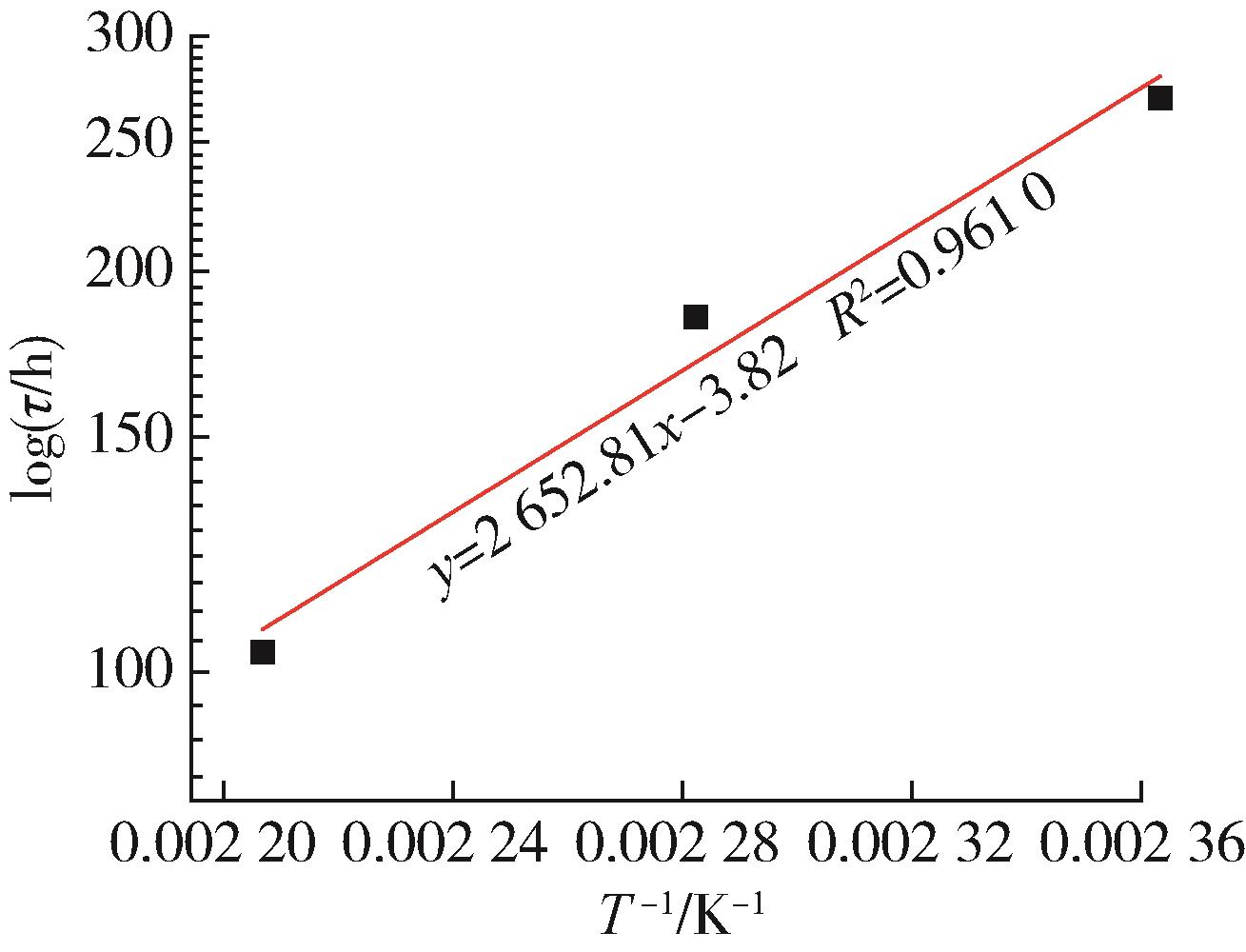

图8 logτ与（1/T）的线性关系

Fig.8 Linear relationship between logτ and（1/T）

温度/℃	预测寿命/年
23	15.65
35	7.01
40	5.11

表1 不同温度下的预测寿命

Tab.1 Predicted lifetime at different temperatures

参考文献 15

1	马玉松，何金燕，张兴高，等.硅橡胶密封圈自然贮存条件下的老化机理研究［J］.合成材料老化与应用，2023，52（02）：29⁃30+95.
	MA Y S， HE J Y， ZHANG X G， et al. Study of the ageing mechanism of silicone rubber seals under natural storage ［J］. Synthetic Materials Aging and Application， 2023，52（02）：29⁃30+95.
2	李光茂，杜钢，杨杰，等.复合绝缘子用高温硫化硅橡胶老化图谱绘制方法［J］.装备环境工程，2023，20（03）：117⁃123.
	LI G M， DU G， YANG J， et al. Approach to draw the aging map of high temperature vulcanized silicone rubber for composite insulator ［J］. Equipment Environmental Engineering，2023，20（03）：117⁃123.
3	黄艳华，苏正涛，周传健.航空用苯基硅橡胶生胶的合成及性能研究［J］.润滑与密封，2023，48（03）：134⁃140.
	HUANG Y H， SU Z T， ZHOU C J. Synthesis and properties of phenyl silicone rubber for aviation［J］．Lubrication Engineering，2023，48（03）：134⁃140.
4	李卫卫，安秋凤.发泡硅橡胶的制备及应用性能研究［J］.中国胶黏剂，2018，27（10）：47⁃51.
	LI W W， AN Q F. Preparation and application performance of foamed silicone rubber［J］. China Adhesives， 2018，27（10）：47⁃51.
5	李书鹏，李波.发泡硅橡胶在电池包壳体密封圈上的应用研究［J］.汽车零部件，2018（05）：76⁃78.
	LI S P， LI B. Application of foamed silicone rubber on the sealing ring of battery pack shell［J］. Automobile Parts，2018（05）：76⁃78.
6	李苗，苏俊杰，曾幸荣，等.导热发泡硅橡胶的研制［J］.有机硅材料，2020，34（01）：43⁃46.
	LI M， SU J J， ZENG X R， et al. Preparation of heat conduction foamed silicone rubber［J］. Silicone Material， 2020，34（01）：43⁃46.
7	单淑曦，赵栋，张孝阿，等.铂催化剂用量对室温硫化发泡硅橡胶结构和性能的影响［J］.中国胶黏剂，2019，28（12）：1⁃4+9.
	SHAN S X， ZHAO D， ZHANG X K， et al. Effect of platinum catalyst amount on structure and properties of room temperature vulcanized foamed silicone rubber［J］. 2019，28（12）：1⁃4+9.
8	Han R， Li Y， Zhu Q， et al. Research on the preparation and thermal stability of silicone rubber composites： A review［J］. Composites Part C： Open Access， 2022： 100249.
9	温天政. 锂电池外壳静密封用发泡硅橡胶性能劣化规律研究［D］.中国民航大学，2020.
10	温天政，郭飞，黄毅杰，等.基于有限元仿真的发泡硅橡胶老化规律研究［J］.润滑与密封，2020，45（09）：18⁃23.
	WEN T Z， GUO F， HUANG Y J，et al ．Study on aging laws of foamed silicone rubber based on finite element simulation［J］．Lubrication Engineering，2020，45（09）：18⁃23．
11	张红岩，詹学贵，胡盛，等.高撕裂强度硅橡胶的研究进展［J］.有机硅材料，2021，35（05）：69⁃75.
	ZHANG H Y， ZHAN X G， HU S， et al. Research progress of high tear strength silicone rubber［J］．Silicone Material， 2021，35（05）：69⁃75.
12	吴天昊，刘金朋，宋传云.基础制动装置密封橡胶材料使用寿命评估［J］.高速铁路新材料，2023，2（01）：13⁃18.
	WU T H， LIU J P， SONG C Y. Service life assessment of sealing rubber material for foundation brake equipments ［J］. Advanced Materials of High Speed Railway， 2023，2（01）：13⁃18.
13	Han R， Quan X， Shao Y， et al. Tribological properties of phenyl⁃silicone rubber composites with nano⁃CeO₂ and graphene under thermal-oxidative aging［J］. Applied Nanoscience， 2020， 10： 2 129⁃2 138.
14	Zhang G， Wang F， Dai J， et al. Effect of functionalization of graphene nanoplatelets on the mechanical and thermal properties of silicone rubber composites［J］. Materials，2016， 9（2）：92.
15	Wang Y， Cao R， Wang M， et al. Design and synthesis of phenyl silicone rubber with functional epoxy groups through anionic copolymerization and subsequent epoxidation［J］. Polymer，2020，186： 122077.
