氢氧化镁/氢氧化铝复配阻燃剂对可陶瓷化硅橡胶阻燃抗震性能的影响

doi:10.19491/j.issn.1001-9278.2023.10.017

中国塑料 ›› 2023, Vol. 37 ›› Issue (10): 125-130.DOI: 10.19491/j.issn.1001-9278.2023.10.017

• 高分子功能改性与极端服役应用 • 上一篇下一篇

氢氧化镁/氢氧化铝复配阻燃剂对可陶瓷化硅橡胶阻燃抗震性能的影响

王林锋¹, 谢继凯¹, 郭家杏¹, 郝智¹(), 郭建兵¹^,², 龙晓琴¹, 敖钱兰¹, 朱妍¹, 伍明蜜¹

^1.贵州大学材料与冶金学院，贵阳 550000
^2.国家复合改性聚合物材料工程技术研究中心，贵阳 550000

收稿日期:2023-06-08 出版日期:2023-10-26 发布日期:2023-10-23
通讯作者: 郝智（1978-），女，副教授，博士，主要从事高分子材料合成及改性方面的研究工作，hz780104@sina.com
E-mail:hz780104@sina.com
基金资助:
贵大SRT字（2022）005号;贵大人基合字（2020）53号

Effect of magnesium hydroxide/aluminum hydroxide compounding flame retardant on flame retardant and seismic performance of ceramicizable silicone rubber

WANG Linfeng¹, XIE Jikai¹, GUO Jiaxing¹, HAO Zhi¹(), GUO Jianbing¹^,², LONG Xiaoqin¹, AO Qianlan¹, ZHU Yan¹, WU Mingmi¹

^1.School of Materials and Metallurgy，Guizhou University，Guiyang 550000，China
^2.The National Composite Modified Polymer Material Engineering Technology Research Center，Guiyang 550000，China

Received:2023-06-08 Online:2023-10-26 Published:2023-10-23
Contact: HAO Zhi E-mail:hz780104@sina.com

摘要/Abstract

摘要：

以硅橡胶（SR）为基体，添加莫来石纤维（MF）、空心玻璃微珠（GB）、碳酸钙（CaCO₃）、2，5⁃二甲基⁃2，5⁃双（叔丁基过氧基）己烷、铁红（Fe₂O₃），制备了母炼胶。通过添加不同份数比的氢氧化铝［Al（OH）₃］和氢氧化镁［Mg（OH）₂］，经过密炼、开炼、硫化制备了可陶瓷化阻燃有机硅橡胶复合材料。结果表明，所制备的可陶瓷化阻燃硅橡胶复合材料中，GB在高温下能够起到黏结桥梁的作用，MF能很好地起到骨架作用，添加30份Mg（OH）₂的硅橡胶复合材料，其拉伸强度可达4.93 MPa，同时具有1 450.73 %的断裂伸长率，而极限氧指数（LOI）值可以达到31.8 %，水平垂直燃烧达到V⁃0级，硅橡胶复合材料在50 Hz频率、5 g加速度、1 050 ℃的温度下燃烧15 min，试样不被烧穿。

关键词: 硅橡胶, 氢氧化铝, 氢氧化镁, 阻燃, 抗震

Abstract:

A type of master rubber was prepared using silicone rubber （SR） as a matrix and mullite fiber （MF）， hollow glass microbeads （GB）， 2，5⁃dimethyl⁃2，5⁃di（tert⁃butylperoxy）hexane， CaCO₃， and Fe₂O₃ as additives. Then， ceramic⁃retardable flame⁃retardant silicone rubber composites were prepared by adding Al（OH）₃ and Mg（OH）₂ at different parts ratios through open mixing and vulcanization. The results indicated that GB played a role of bonding bridge at a high temperature and MF acted as a skeleton in the preparation of the ceramic⁃retardable flame⁃retardant silicone rubber composites. The rubber composite containing 30 parts of Mg（OH）₂ obtained a tensile strength of up to 4.93 MPa， elongation at break of 1 450.73 %， and a limiting oxygen index of 31.8 vol%. The silicone rubber composite with a thickness of 6 mm could burn for 15min at a frequency of 50 Hz， 5 g acceleration， and a temperature of 1 050 °C without burning through.

Key words: silicone rubber, flame retardant, aluminum hydroxide, magnesium hydroxide

中图分类号:

TQ333.93

王林锋, 谢继凯, 郭家杏, 郝智, 郭建兵, 龙晓琴, 敖钱兰, 朱妍, 伍明蜜. 氢氧化镁/氢氧化铝复配阻燃剂对可陶瓷化硅橡胶阻燃抗震性能的影响[J]. 中国塑料, 2023, 37(10): 125-130.

WANG Linfeng, XIE Jikai, GUO Jiaxing, HAO Zhi, GUO Jianbing, LONG Xiaoqin, AO Qianlan, ZHU Yan, WU Mingmi. Effect of magnesium hydroxide/aluminum hydroxide compounding flame retardant on flame retardant and seismic performance of ceramicizable silicone rubber[J]. China Plastics, 2023, 37(10): 125-130.

图/表 9

样品编号	VMQ含量	SiO₂含量	MF含量	GB含量	CaCO₃含量	Mg（OH）₂含量	Al（OH）₃含量
MH₀ATH₀	100	30	28	5	5	0	0
MH₀ATH₃₀	100	30	28	5	5	0	30
MH₆ATH₂₄	100	30	28	5	5	6	24
MH₁₂ATH₁₈	100	30	28	5	5	12	18
MH₁₈ATH₁₂	100	30	28	5	5	18	12
MH₂₄ATH₆	100	30	28	5	5	24	6
MH₃₀ATH₀	100	30	28	5	5	30	0

表1 硅橡胶复合材料的样品配方表 (份)

Tab.1 Silicone rubber composite material preparation formula

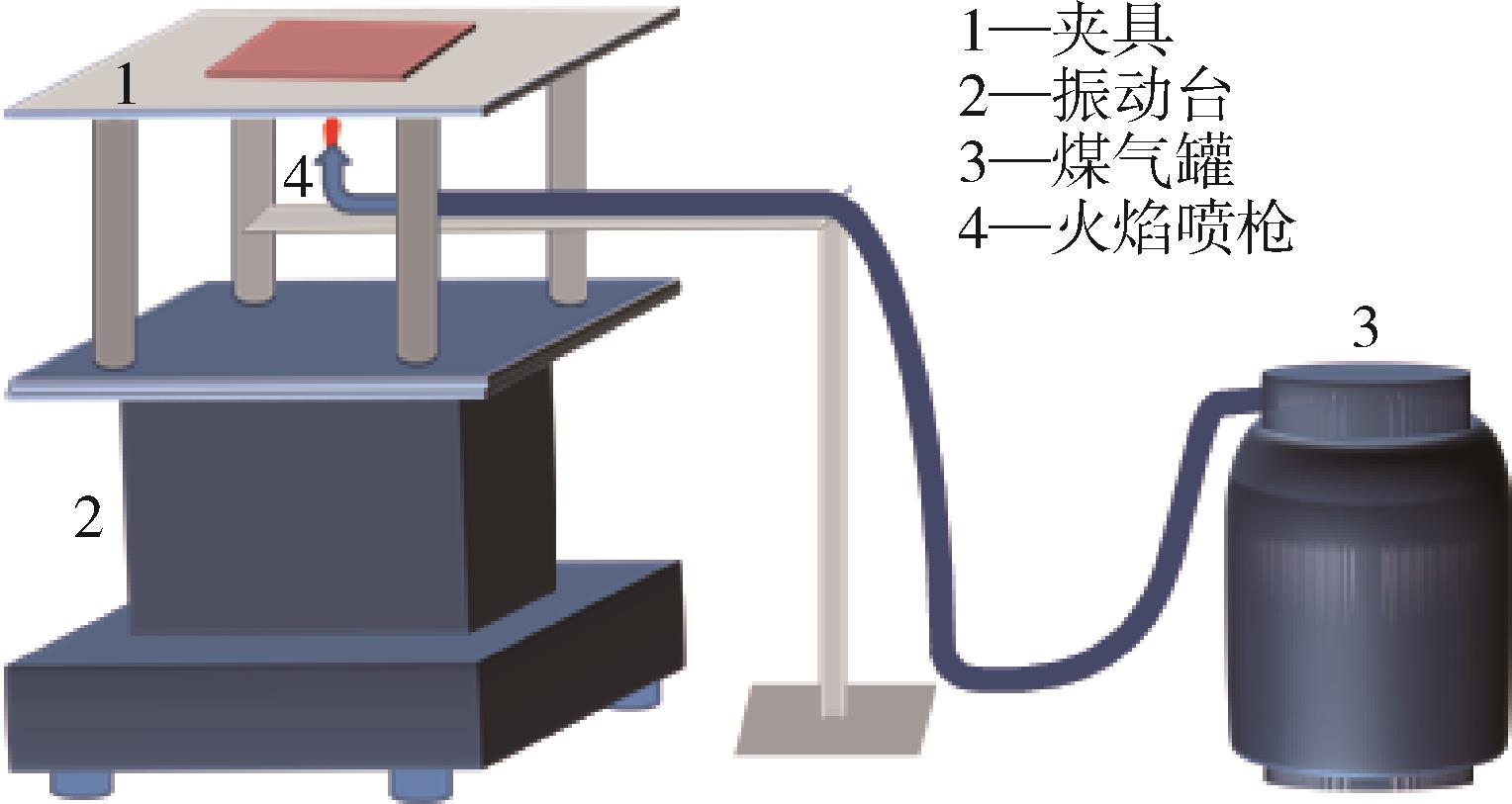

图1 震动燃烧试验台

Fig.1 Vibration combustion test bench

图2 GB和MF高温处理前后表面的形貌照片

Fig.2 Surface morphology of glass microbeads and mullite fibers before and after high temperature treatment

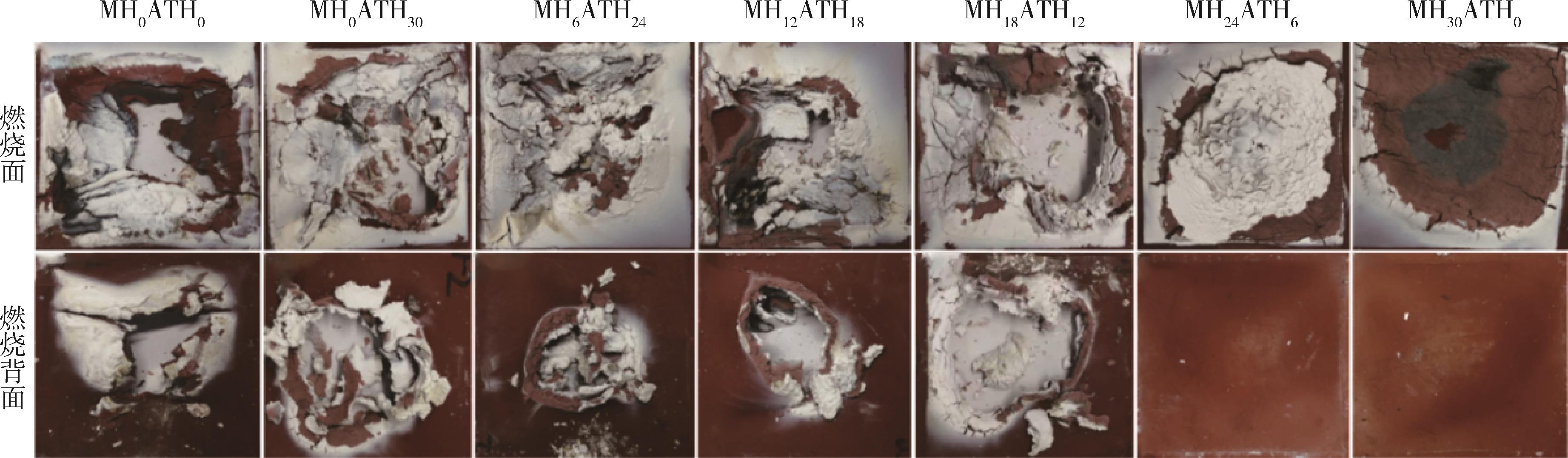

图3 不同配比Mg（OH）2和Al（OH）3硅橡胶复合材料震动燃烧后的数码照片

Fig.3 Digital photos of Mg（OH）2 and Al（OH）3 silicone rubber composites after shock combustion

样品	UL 94（3.2 mm）					LOI/ %
样品	t₁/s	t₂/s	是否滴落	是否引燃着火棉	阻燃等级	LOI/ %
MH₀ATH₀	9.97	4.1	否	否	V⁃1	26.0
MH₀ATH₃₀	6.33	3.0	否	否	V⁃0	32.2
MH₆ATH₂₄	5.94	3.7	否	否	V⁃0	28.0
MH₁₂ATH₁₈	6.28	3.1	否	否	V⁃0	32.0
MH₁₈ATH₁₂	6.38	3.5	否	否	V⁃0	30.8
MH₂₄ATH₆	6.12	3.5	否	否	V⁃0	30.9
MH₃₀ATH₀	5.89	2.8	否	否	V⁃0	31.8

表2 硅橡胶复合材料的UL 94和LOI测试数据

Tab.2 UL 94 and LOI test data for silicone rubber composites

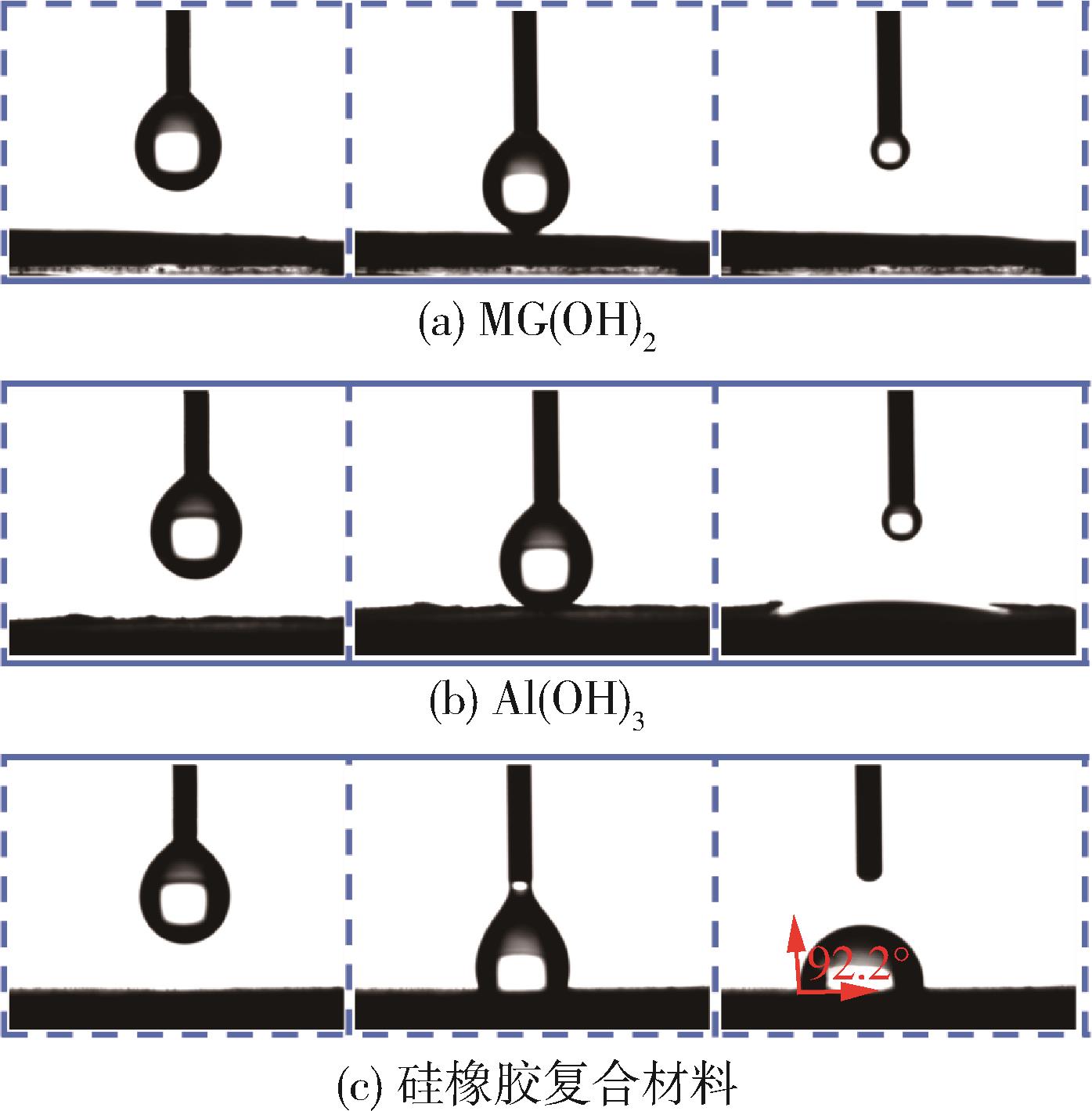

图4 水滴在材料表面的动态接触过程

Fig.4 Dynamic contact process of water droplets on the surface of the material

样品	拉伸强度/MPa	断裂伸长率/%	100 %定伸应力/MPa	300 %定伸应力/MPa	硬度/HA
MH₀ATH₀	8.55	626.15	3.098	4.861	102.52
MH₀ATH₃₀	6.39	1 628.34	1.383	1.747	76.72
MH₆ATH₂₄	4.85	1 518.07	1.044	1.425	58.17
MH₁₂ATH₁₈	4.39	1 513.19	0.962	1.288	52.67
MH₁₈ATH₁₂	4.86	1 521.27	2.513	3.573	58.28
MH₂₄ATH₆	3.97	1 562.85	0.861	1.164	47.66
MH₃₀ATH₀	4.93	1 450.73	1.150	1.525	59.18

表3 硅橡胶复合材料的力学性能

Tab.3 Mechanical properties of silicone rubber composites

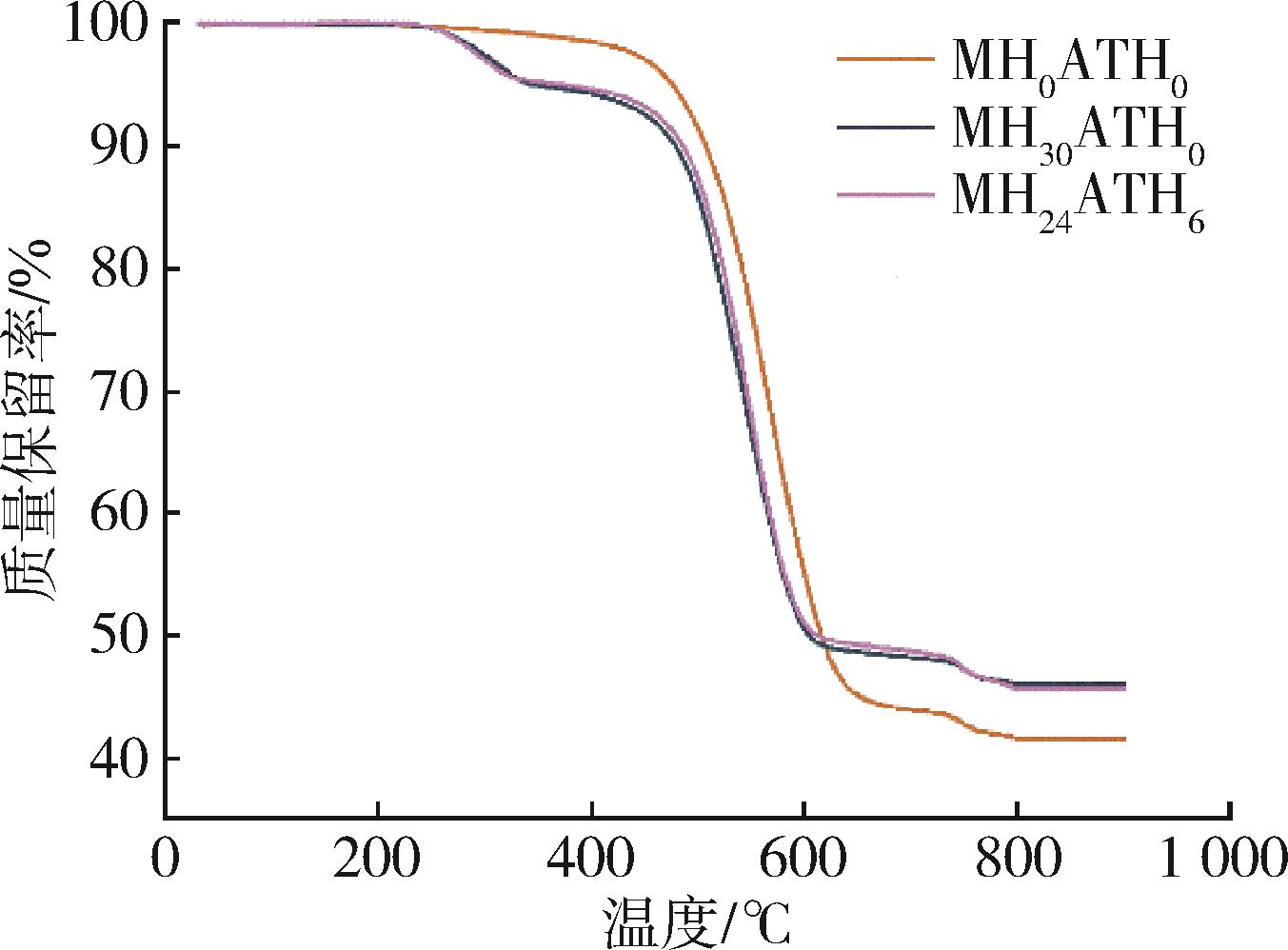

图5 MH0ATH0、MH24ATH6、MH30ATH0硅橡胶复合材料的TG曲线

Fig.5 Thermal loss curves of MH0ATH0，MH24ATH6 and MH30ATH0 silicone rubber composite

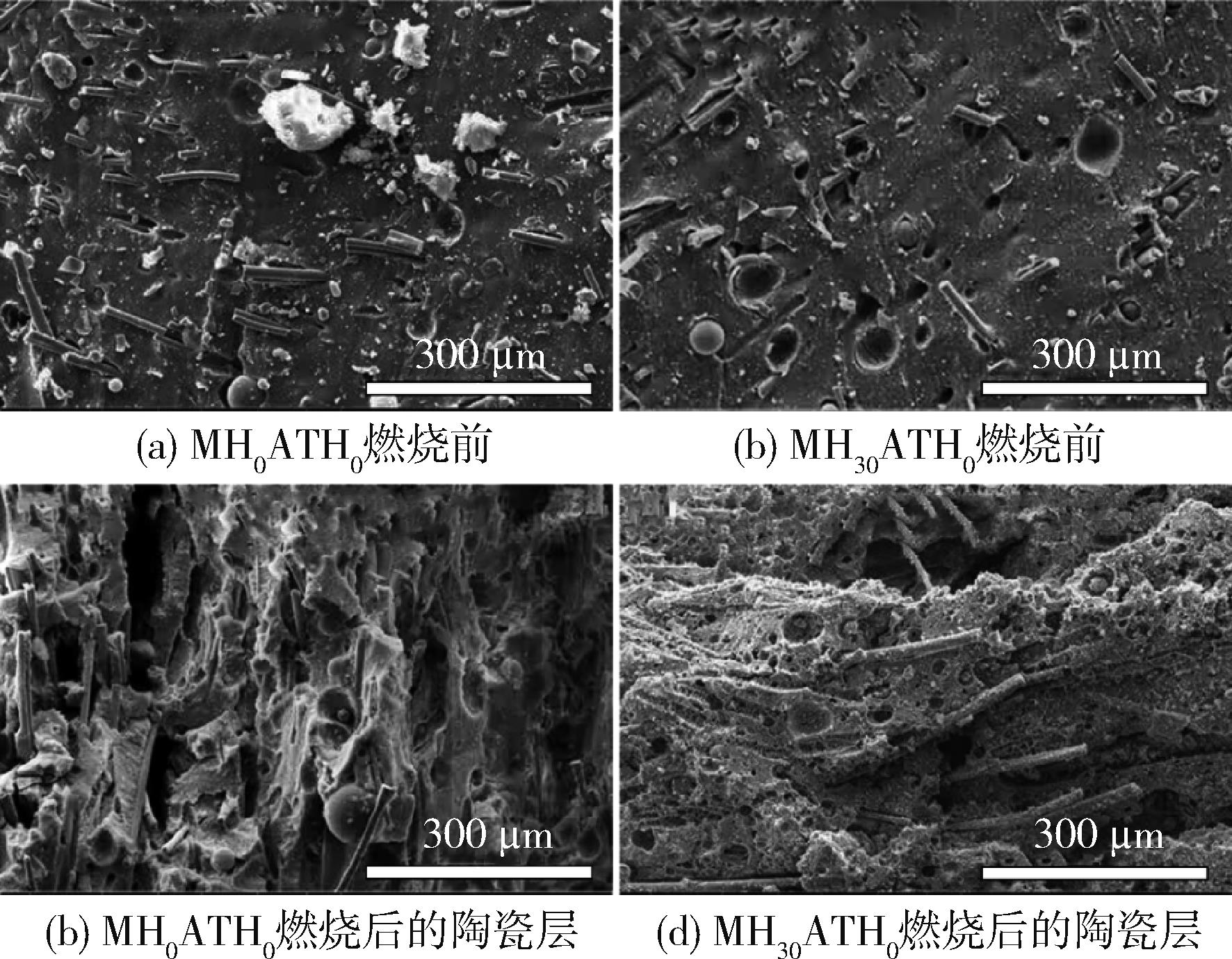

图6 硅橡胶复合材料燃烧前后的SEM照片

Fig.6 SEM of silicone rubber composites before and after combustion

参考文献 16

1	谢从珍，王瑞，曾磊磊，等.改性纳米氧化锌添加对室温硫化硅橡胶热性能的影响［J］.高电压技术，2020，46（4）：1 337⁃1 345.
	XIE C Z， WANG R， ZENG L L，et al. Effect of modified zinc oxide nanoparticles addition on thermal properties of room temperature vulcanized silicone rubber［J］. High Voltage Technology，2020，46（4）：1 337⁃1 345.
2	白鹏翔，梁彬，王建军，等.橡胶材料辐照老化的研究进展［J］.润滑与密封，2023，48（3）：171⁃177.
	BAI P X， LIANG B， WANG J J， et al. Progress of irradiation aging of rubber materials［J］. Lubrication and Sealing，2023，48（3）：171⁃177.
3	吕浩浩，李杰，郭安儒，等.室温硫化硅橡胶固化体系改性研究进展［J］.中国胶粘剂，2022，31（6）：60⁃64.
	LV H H， LI J， GUO A R， et al. Progress on the modification of room temperature vulcanized silicone rubber curing system［J］. China Adhesives Inc，2022，31（6）：60⁃64.
4	张红岩，詹学贵，叶祥，等.耐油硅橡胶的研究进展［J］.有机硅材料，2023，37（3）：54⁃58.
	ZHANG H Y， ZHAN X G， YE X， et al. Research pro⁃gress of oil⁃resistant silicone rubber［J］. Organosilicon Materials，2023，37（3）：54⁃58.
5	吕浩浩，李杰，郭安儒.耐高低温苯基硅橡胶研究进展［J］.化学与粘合，2022，44（2）：150⁃154.
	LV H H， LI J， GUO A R. Progress of high and low temperature resistant phenyl silicone rubber［J］. Chemistry and Adhesion，2022，44（2）：150⁃154.
6	Gu Junwei， Meng Xudong， Tang Yusheng， et al. Hexagonal boron nitride/polymethyl⁃vinyl siloxane rubber dielectric thermally conductive composites with ideal thermal stabilities［J］. Composites Part A，2017，92：27⁃32.
7	王新古. 陶瓷化硅橡胶的介电与防火性能研究［D］. 淄博：山东理工大学，2021.
8	宋九强. 纤维增强可陶瓷化硅橡胶复合材料制备及性能研究［D］. 武汉：武汉理工大学，2020.
9	Hamdani⁃Devarennes Siska， Longuet Claire， Sonnier Rodolphe， et al. Calcium and aluminum⁃based fillers as flame⁃retardant additives in silicone matrices. III. investigations on fire reaction［J］. Polymer Degradation and Stability，2013，98（10）： 2 021⁃2 032.
10	穆清林，孟凡涛，魏春城，等.无卤阻燃剂在橡胶中的应用及研究进展［J］.应用化工，2023，52（5）：1 582⁃1 586.
	MU Q L， MENG F T， WEI C C，et al. Application and research progress of halogen⁃free flame retardants in rubber［J］. Applied Chemistry，2023，52（5）：1 582⁃1 586.
11	马鸿川.陶瓷化硅橡胶复合材料震动防火性能研究［J］.化学工程与装备，2022（12）：23⁃25.
	MA H C. Study on vibration fire resistance of ceramicized silicone rubber composites ［J］. Chemical Engineering and Equipment，2022（12）：23⁃25.
12	赵孙策，曾诚，母汶汶，等.B₄C增强可陶瓷化硅橡胶复合材料的制备与性能［J］.化工技术与开发，2021，50（12）：1⁃5.
	ZHAO S Z， ZENG C， MU W W， et al. Preparation and properties of B4C⁃reinforced ceramizable silicone rubber composites［J］. Chemical Technology and Development，2021，50（12）：1⁃5.
13	赵敏.一种陶瓷化耐火硅橡胶复合材料的制备方法［J］.橡胶工业，2020，67（12）：948.
	ZHAO M. A preparation method of ceramicized refractory silicone rubber composites［J］. Rubber Industry，2020，67（12）：948.
14	张旭，卜庆伟，王志.飞机指定区用防火密封硅胶燃烧特性及热解动力学研究［J］.高校化学工程学报，2020，34（1）：136⁃142.
	ZHANG X， BU Q W， WANG Z. Combustion characteristics and pyrolysis kinetics of fireproof sealing silica gel for aircraft designated area［J］. Journal of Chemical Engineering in Higher Education，2020，34（1）：136⁃142.
15	祝海波. 阻燃、陶瓷化硅橡胶的制备及性能研究［D］.天津：天津理工大学，2021.
16	王俊和，闫冬雪，李龙锐，等.氢氧化铝/磷氮复配阻燃剂对热硫化硅橡胶性能的影响［J］.有机硅材料，2018，32（4）：269⁃273.
	WANG J H， YAN D X， LI L R，et al. Effects of aluminum hydroxide/phosphorus⁃nitrogen complex flame retardants on the properties of hot vulcanized silicone rubber［J］. Organosilicon Materials，2018，32（4）：269⁃273.

[1]	张慈海, 刘松, 周冬晴, 陈宇, 张婷婷, 钟柳, 刘治国. DOPO基反应型阻燃剂的合成与应用研究进展[J]. 中国塑料, 2023, 37(9): 64-74.
[2]	宫芳芳陶梦伟王靖宇钱立军. 无卤阻燃热塑性聚烯烃弹性体的研究进展[J]. , 2023, 37(6): 123-130.
[3]	刘会媛马闯关俊霞李繁麟杨笑春张青. 磷化瓜尔胶与APP协同阻燃PLA的性能研究[J]. , 2023, 37(4): 53-59.
[4]	黄雅婷, 李连良, 张翼, 汤维, 钱立军. 水性膨胀型钢结构防火涂料研究进展[J]. 中国塑料, 2023, 37(2): 77-89.
[5]	周子玉, 桑晓明, 耿旭, 陈兴刚. 含席夫碱结构热固性树脂的研究进展[J]. 中国塑料, 2023, 37(11): 163-169.
[6]	王芳, 郝建薇. 竹基多孔碳协同二乙基次膦酸铝催化阻燃环氧树脂及作用机理研究[J]. 中国塑料, 2023, 37(10): 70-76.
[7]	余敏. GC⁃MS/MS法检测聚氨酯泡沫塑料中14种有机磷酸酯阻燃剂[J]. 中国塑料, 2023, 37(10): 8-14.
[8]	王芳郝建薇. 竹基多孔碳协同二乙基次膦酸铝催化阻燃环氧树脂及作用机理研究[J]. , 2023, 37(10): 70-76.
[9]	王林锋谢继凯郭家杏郝智郭建兵龙晓琴敖钱兰朱妍伍明蜜. 氢氧化镁/氢氧化铝复配阻燃剂对可陶瓷化硅橡胶阻燃抗震性能的影响[J]. , 2023, 37(10): 125-130.
[10]	刘昊育, 辛菲, 杜家盈, 樊晓玲. 无卤阻燃聚酯复合材料研究进展[J]. 中国塑料, 2023, 37(1): 133-143.
[11]	杨金, 陈鹏然, 高培鑫. DIDOPO与POSS/EG协同阻燃环氧树脂泡沫及机理研究[J]. 中国塑料, 2022, 36(9): 38-45.
[12]	宋德建, 于鹏, 彭进松, 许苗军. 阻燃EVA热熔胶的制备及其在线缆修复中的应用研究[J]. 中国塑料, 2022, 36(9): 53-56.
[13]	孟鑫, 王小龙, 公维光, 金谊. “三源一体”壳核型阻燃剂的制备及其在聚乳酸中的应用[J]. 中国塑料, 2022, 36(9): 96-104.
[14]	李亚飞, 孙小杰, 任月庆, 张寅灵. 阻燃抗静电聚烯烃板材的制备与性能研究[J]. 中国塑料, 2022, 36(8): 23-27.
[15]	杨智, 奚望, 钱立军, 胡立双. 四元复合体系在硬质聚氨酯泡沫材料中的逐级释放阻燃行为研究[J]. 中国塑料, 2022, 36(8): 28-35.

氢氧化镁/氢氧化铝复配阻燃剂对可陶瓷化硅橡胶阻燃抗震性能的影响

Effect of magnesium hydroxide/aluminum hydroxide compounding flame retardant on flame retardant and seismic performance of ceramicizable silicone rubber

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 16

相关文章 15

编辑推荐

Metrics

本文评价
