聚（己二酸/对苯二甲酸）⁃丁二醇酯基自发气调薄膜的性能研究及应用

doi:10.19491/j.issn.1001-9278.2024.06.005

中国塑料 ›› 2024, Vol. 38 ›› Issue (6): 31-38.DOI: 10.19491/j.issn.1001-9278.2024.06.005

聚（己二酸/对苯二甲酸）⁃丁二醇酯基自发气调薄膜的性能研究及应用

周紫怡¹(), 王洋样¹^,², 孙滔¹, 蒋伟¹, 董同力嘎¹, 云雪艳¹()

^1.内蒙古农业大学食品科学与工程学院，呼和浩特 010020
^2.呼和浩特市回民区疾病预防控制中心，呼和浩特 010030

收稿日期:2023-10-25 出版日期:2024-06-26 发布日期:2024-06-20
通讯作者: 云雪艳，副教授，主要从事食品包装与安全控制技术研究，yun_imau@163.com
E-mail:943273853@qq.com;yun_imau@163.com
作者简介:周紫怡，在读硕士研究生，943273853@qq.com
基金资助:
国家自然科学基金(52163012);内蒙古自治区草原英才工程青年创新创业人才项目(2020);内蒙古农业大学杰出优秀青年科学基金项目(2017XQG?4)

Properties and applications of poly（butylene adipate⁃co⁃terephthalate）⁃based self⁃regulating gas film

ZHOU Ziyi¹(), WANG Yangyang¹^,², SUN Tao¹, JIANG Wei¹, DONG Tungalag¹, YUN Xunyan¹()

^1.College of Food Science and Engineering，Inner Mongolia Agricultural University，Hohhot 010020，China
^2.Huimin District Center for Disease Control and Prevention，Hohhot 010030，China

Received:2023-10-25 Online:2024-06-26 Published:2024-06-20
Contact: YUN Xunyan E-mail:943273853@qq.com;yun_imau@163.com

摘要/Abstract

摘要：

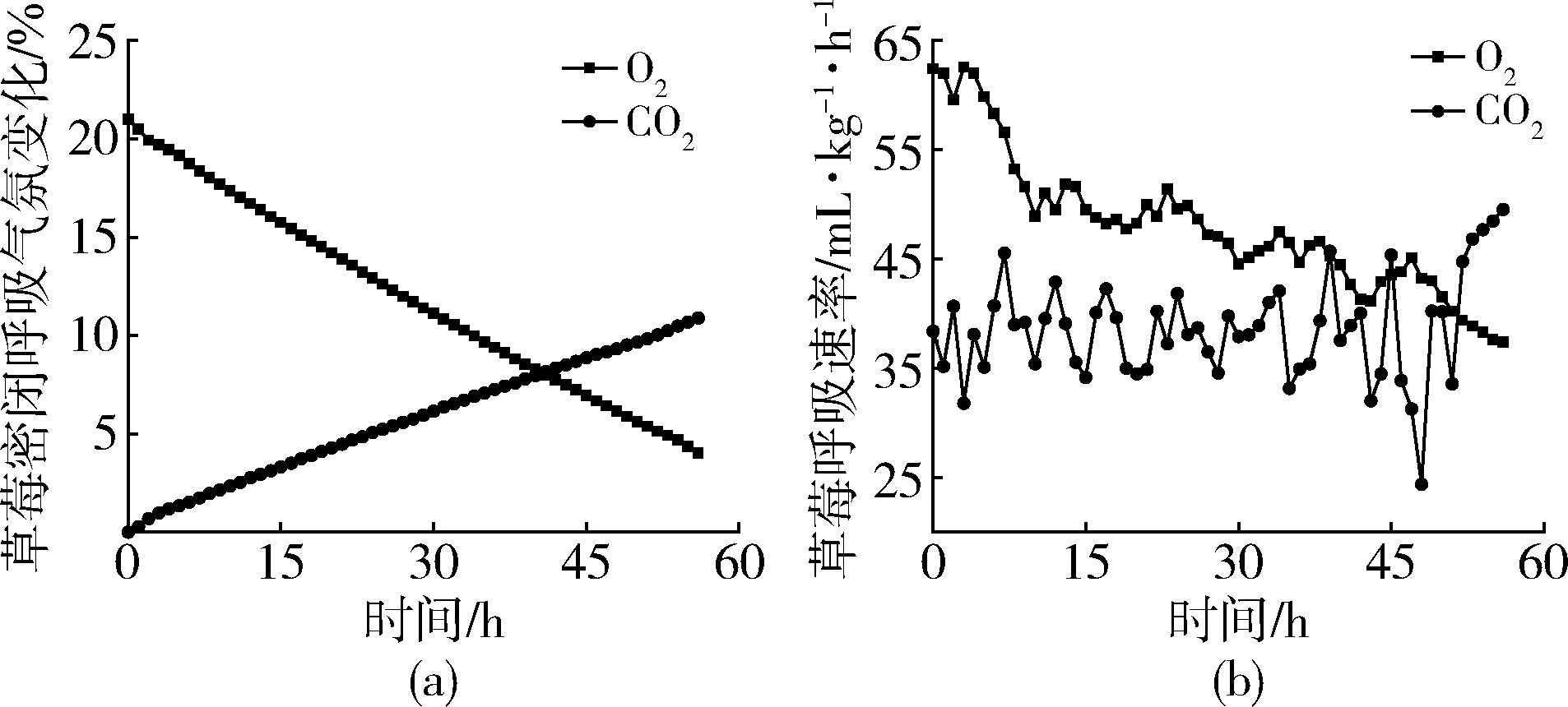

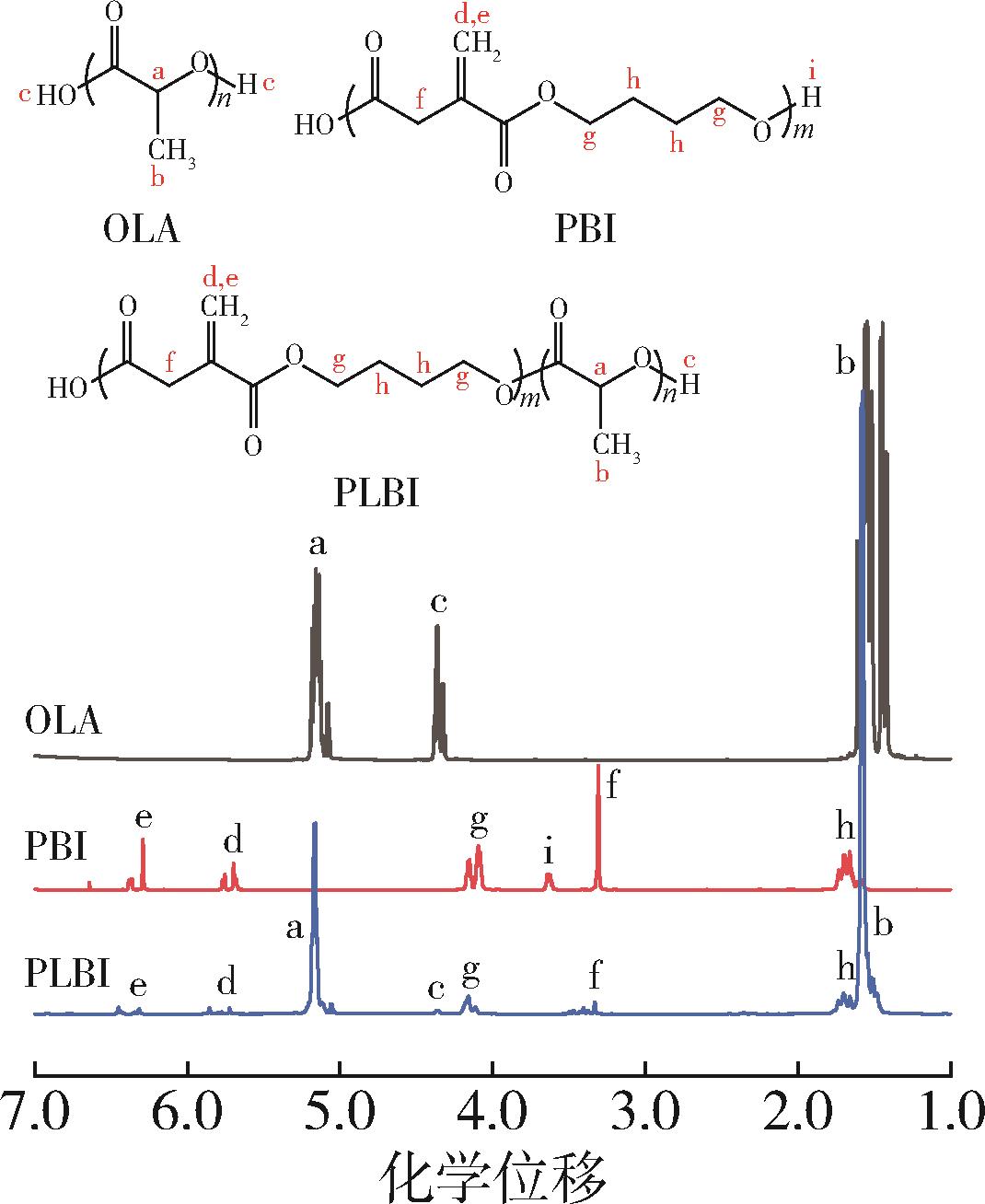

采用熔融共混法将聚（己二酸/对苯二甲酸）⁃丁二醇酯（PBAT）和聚（L⁃乳酸⁃衣康酸丁二醇酯）（PLBI）通过双螺杆挤出机制备了不同共混比例的薄膜，分析了不同PLBI添加量对PBAT薄膜气体透过性能及力学性能的影响，进一步结合材料的气体透过性和草莓的呼吸特性，对草莓进行气调包装（MAP）系统设计，并应用于其自发气调保鲜实验。结果表明，PLBI添加量为15 %时，共混薄膜仍旧保持较好的力学性能，通过对共混比例的调控，将PBAT的CO₂/O₂透过比（CDP/OP）从10.57降低至3~7左右，同时提高了材料的保水性，使得该材料更适用于气调果蔬包装，应用于草莓自发气调保鲜实验，低温储藏下将草莓的货架期延长至21d。

关键词: 聚（己二酸/对苯二甲酸）?丁二醇酯, 聚（L?乳酸?衣康酸丁二醇酯）, 自发气调, 力学性能, 货架期

Abstract:

A type of blending films based on poly（butylene adipate⁃co⁃terephthalate）（PBAT） and poly（lactic⁃co⁃butanediol itaconate）（PLBI） were prepared at different mass ratios through melt extrusion using a twin⁃screw extruder. The effect of PLBI content on the thermal performance， mechanical properties， and gas permeability of the blending films was investigated. The modified atmosphere packaging （MAP） system was designed on the basis of the gas permeability of material and the respiratory characteristics of strawberry. This MAP system was used for a strawberry⁃preserving experiment. The results indicated that the blended films achieved favorable mechanical properties at a PLBI content of 15 wt%. Through adjusting the blending ratio， the CO₂/O₂ penetration ratio of the blending films was reduced from 10.57 to about 3~7. Simultaneously， the water retention capacity of the blending films was enhanced. This makes the blending films more suitable for air⁃adjusted fruit and vegetable packaging. This packaging system can be used to extend the shelf life of strawberries up to 21 days under low⁃temperature storage conditions.

Key words: poly（butylene adipate terephthalate）, poly （lactic?butanediol itaconate）, modified atmosphere storage, mechanical property, shelf life

中图分类号:

TQ320.72⁺1

周紫怡, 王洋样, 孙滔, 蒋伟, 董同力嘎, 云雪艳. 聚（己二酸/对苯二甲酸）⁃丁二醇酯基自发气调薄膜的性能研究及应用[J]. 中国塑料, 2024, 38(6): 31-38.

ZHOU Ziyi, WANG Yangyang, SUN Tao, JIANG Wei, DONG Tungalag, YUN Xunyan. Properties and applications of poly（butylene adipate⁃co⁃terephthalate）⁃based self⁃regulating gas film[J]. China Plastics, 2024, 38(6): 31-38.

图/表 13

参考文献 18

1	Bang Y J， Shankar S， Rhim J W J P T， et al.Preparation of polypropylene/poly （butylene adipate‐co‐terephthalate） composite films incorporated with melanin for prevention of greening of potatoes［J］. Packaging Technology and Science， 2020， 33（10）： 433⁃441.
2	Zhang Y， Jia S， Pan H， et al.Preparation， characterization and properties of biodegradable poly （butylene adipate‐co‐butylene terephthalate）/thermoplastic poly （propylene carbonate） polyurethane blend film［J］. Polymers for Advanced Technologies， 2021， 32（2）： 613⁃629.
3	Ai X， Li X， Yu Y， et al.The mechanical， thermal， rheological and morphological properties of PLA/PBAT blown films by using bis （tert‐butyl dioxy isopropyl） benzene as crosslinking agent［J］. Polymer Engineering & Science， 2019， 59（S1）： E227⁃E236.
4	Pasha H Y， Mohtasebi S S， Tajeddin B， et al.The effect of a new bionanocomposite packaging film on postharvest quality of strawberry at modified atmosphere condition［J］. Food and Bioprocess Technology，2023： 1⁃12.
5	Ghosh T and Dash K K， Respiration rate model and modified atmosphere packaging of bhimkol banana［J］. Engineering in Agriculture， Environment and Food， 2018，11（4）： 186⁃195.
6	Wang L⁃F， Rhim J⁃W， Hong S⁃I J L⁃F S， et al.Preparation of poly （lactide）/poly （butylene adipate⁃co⁃terephthalate） blend films using a solvent casting method and their food packaging application［J］. LWT⁃Food Science and Technology， 2016，68： 454⁃461.
7	Nofar M， Heuzey M⁃C， Carreau P， et al.Coalescence in PLA⁃PBAT blends under shear flow： Effects of blend preparation and PLA molecular weight［J］. Journal of Rheology， 2016，60（4）： 637⁃648.
8	Su S， Duhme M， Kopitzky R J M. Uncompatibilized PBAT/PLA blends： manufacturability， miscibility and properties［J］. Materials， 2020，13（21）： 4 897.
9	刘博，胡健，白佳鑫，等. 具有柔性的结晶性聚（L⁃乳酸）/聚衣康酸丁二醇酯共混薄膜的制备及力学和热学性能［J］. 高分子材料科学与工程， 2022（6）： 38.
	LIU B， HU J， BAI J X，et al.Preparation and mechanical and thermal properties of flexible crystalline poly（L⁃lactic acid）/polyyiconic acid butylene glycol blend film［J］.Polymer Materials Science and Engineering，2022（6）： 38.
10	Yoo S， Holloman C， Tomasko D， et al.Effect of high pressure processing on the thermal and mechanical properties of polyethylene films measured by dynamical mechanical and tensile analyses［J］. Packaging Technology and Science， 2014，27（3）： 169⁃178.
11	Chinsirikul W， Rojsatean J， Hararak B， et al.Flexible and tough poly （lactic acid） films for packaging applications： property and processability improvement by effective reactive blending［J］. Packaging Technology and Science， 2015， 28（8）： 741⁃759.
12	王莉梅，云雪艳，成培芳，等.BAT/PLLA/纳米SiO₂共混薄膜的制备及其包装特性［J］. 高分子材料科学与工程， 2022（1）： 38.
	WANG L M， YUN X Y， CHENG P F，et al.Preparation of BAT/PLLA/nano⁃SiO₂ blend film and its packaging characteristics［J］.Polymer Materials Science and Engineering，2022（1）： 38.
13	Pasha H Y， Mohtasebi S S， Tajeddin B， et al.The effect of a new bionanocomposite packaging film on postharvest quality of strawberry at modified atmosphere condition［J］. Food and Bioprocess Technology， 2023： 1⁃12.
14	Sarul D S， Arslan D， Vatansever E， et al.Preparation and characterization of PLA/PBAT/CNC blend nanocomposites［J］. Colloid and Polymer Science， 2021，299： 987⁃998.
15	孟杰，胡健，孙滔，等.高CO₂/O₂选择透过性聚乳酸共混薄膜对荷兰豆储藏品质的影响［J］. 高分子材料科学与工程， 2021（12）： 37.
	MENG J， HU J， SUN T，et al.Effect of high CO₂/O₂ selective polylactic acid blend film on storage quality of snow peas［J］.Polymer Materials Science and Engineering，2021（12）： 37.
16	Balanon D A G， Sane A， Jariyasakoolroj P， et al.Application of biodegradable film as modified atmosphere packaging for red chili （Capsicum annuum cv. Jinda）［J］. Packaging Technology and Science， 2023，36（5）： 379⁃388.
17	Silva⁃Sanzana C， Balic I， Sepúlveda P， et al.Effect of modified atmosphere packaging （MAP） on rachis quality of ‘Red Globe’table grape variety［J］. Postharvest Biology and Technology， 2016，119： 33⁃40.
18	Siddiq M， Harte J， Singh S， et al.Effect of processing， packaging and vibration treatment on the sensory quality of fresh‐cut apple slices［J］. Packaging Technology and Science， 2011， 24（5）： 309⁃315.

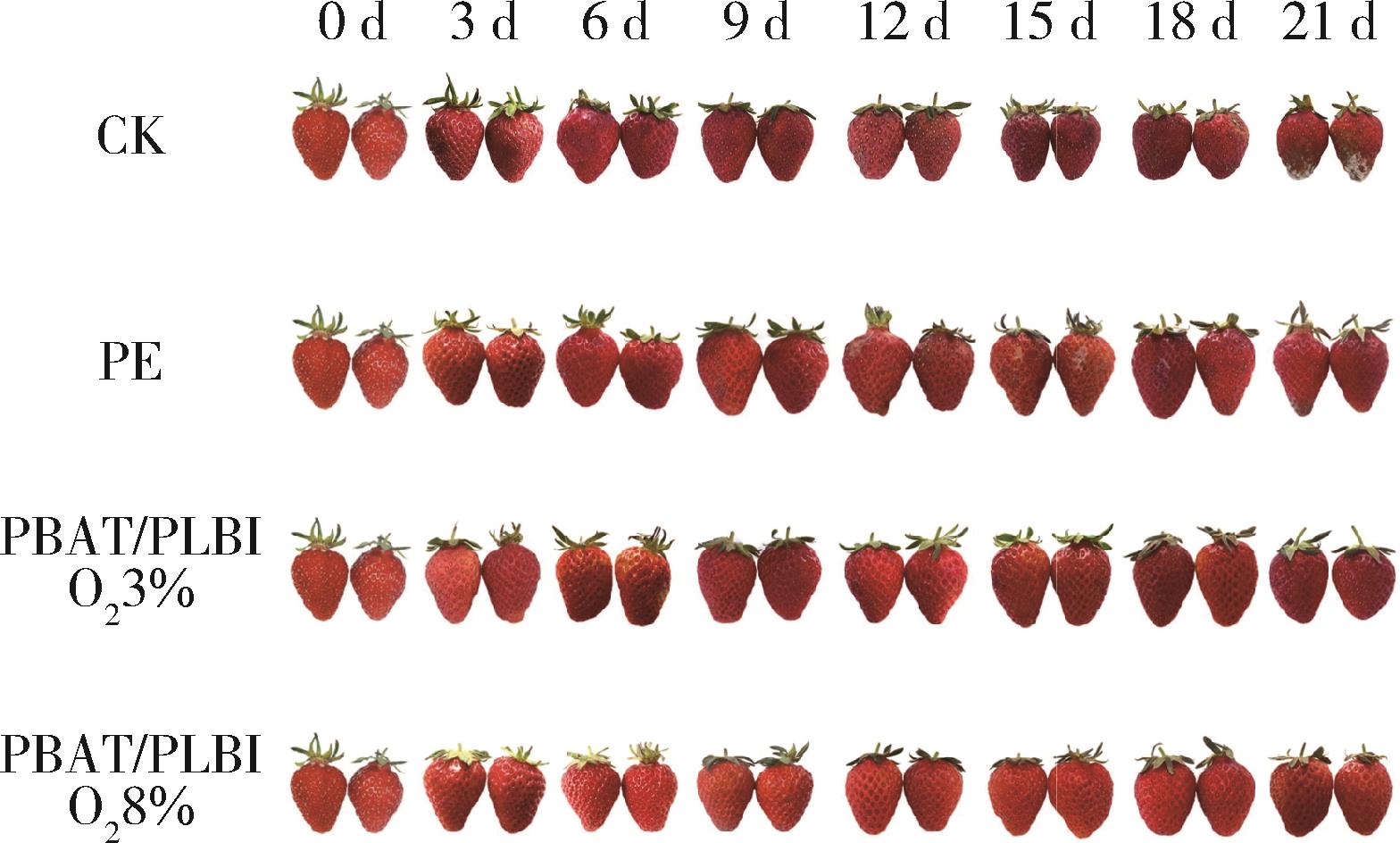

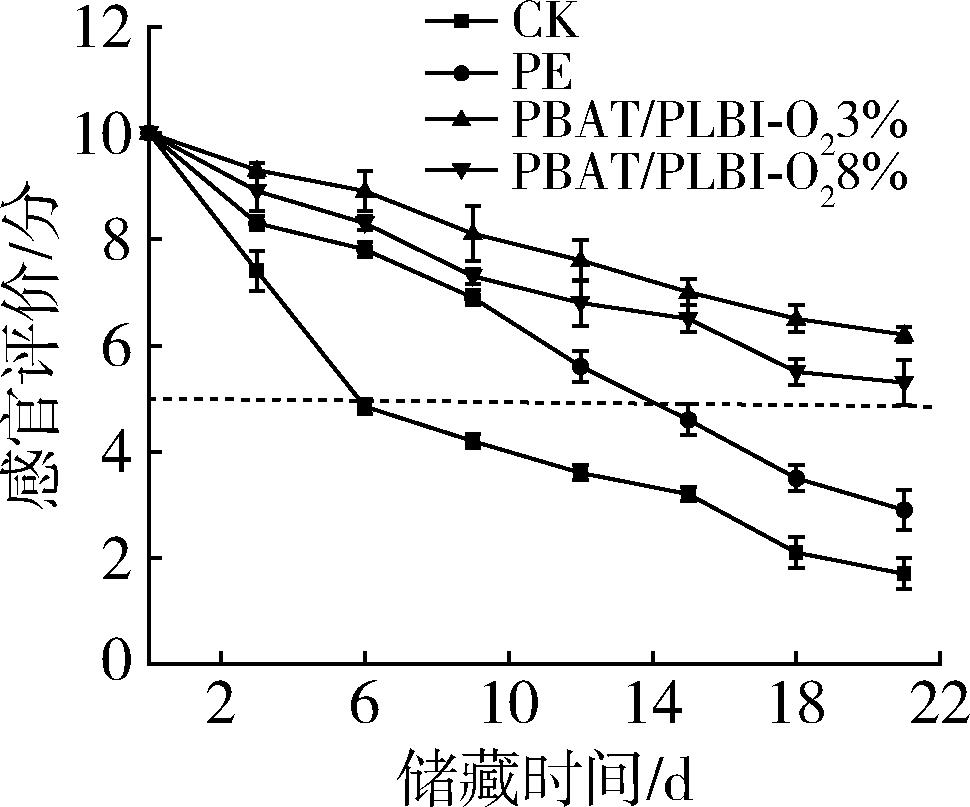

评价项目	评价标准
评价项目	9. 1~10	7.1~9	5.1~7	3.1~5	1~3
色泽	明亮鲜红	亮度降低	颜色加深	颜色暗淡	颜色深红
新鲜度	可销售	无褐变轻微脱水	轻微褐变轻微脱水	出现褐斑脱水严重	褐变加重严重萎蔫
质地	硬挺富有弹性	硬度下降弹性减弱	稍微发软弹性减弱	变软弹性变差	很软无弹性
气味	果香浓郁无异味	有香味无异味	香味较淡基本无异味	香味减淡略带异味	香味消失有异味

评价项目	评价标准
评价项目	9. 1~10	7.1~9	5.1~7	3.1~5	1~3
色泽	明亮鲜红	亮度降低	颜色加深	颜色暗淡	颜色深红
新鲜度	可销售	无褐变轻微脱水	轻微褐变轻微脱水	出现褐斑脱水严重	褐变加重严重萎蔫
质地	硬挺富有弹性	硬度下降弹性减弱	稍微发软弹性减弱	变软弹性变差	很软无弹性
气味	果香浓郁无异味	有香味无异味	香味较淡基本无异味	香味减淡略带异味	香味消失有异味

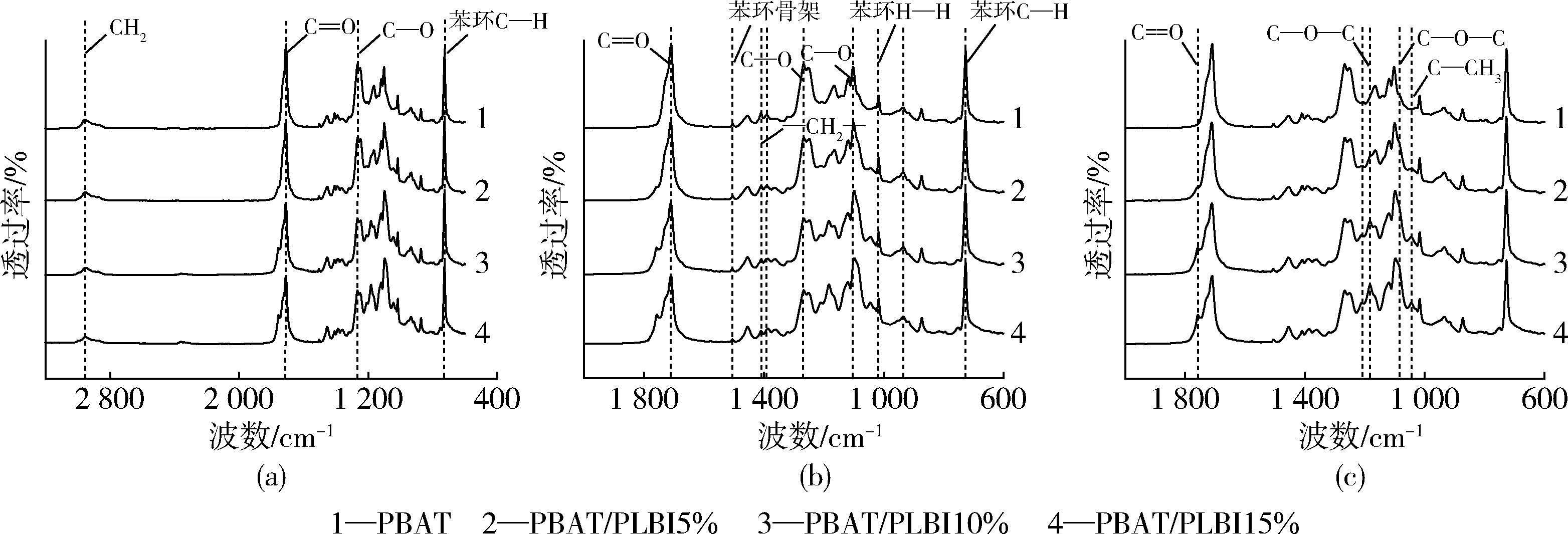

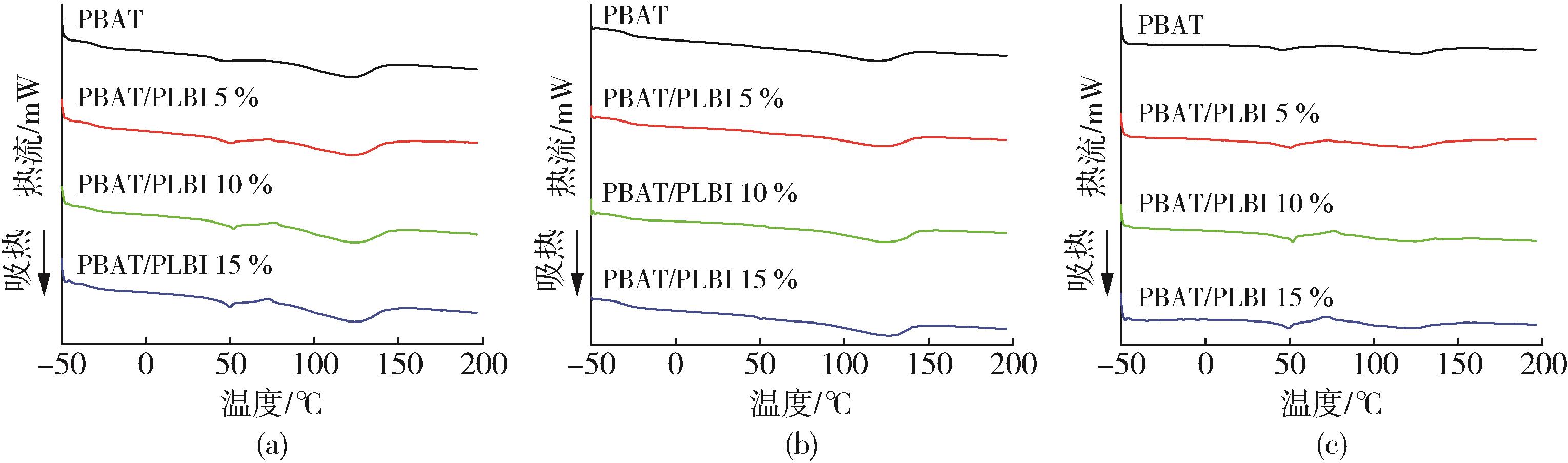

样品	PBAT	PLBI	PLLA		T_m1^（a）/℃	H_m1^（a）/ J·g^-1
样品	T_g^（b）/℃	T_g^（b）/℃	T_c^（c）/℃	H_c^（c）/ J·g^-1	T_m1^（a）/℃	H_m1^（a）/ J·g^-1
PBAT	-29.23	-	-	-	122.83	16.34
5 %PLBI	-31.28	53.23	72.89	1.00	122.66	17.34
10 %PLBI	-31.75	53.60	76.40	3.02	124.26	14.56
15 %PLBI	-24.21	49.49	72.46	4.14	123.53	18.23

样品	PBAT	PLBI	PLLA		T_m1^（a）/℃	H_m1^（a）/ J·g^-1
样品	T_g^（b）/℃	T_g^（b）/℃	T_c^（c）/℃	H_c^（c）/ J·g^-1	T_m1^（a）/℃	H_m1^（a）/ J·g^-1
PBAT	-29.23	-	-	-	122.83	16.34
5 %PLBI	-31.28	53.23	72.89	1.00	122.66	17.34
10 %PLBI	-31.75	53.60	76.40	3.02	124.26	14.56
15 %PLBI	-24.21	49.49	72.46	4.14	123.53	18.23

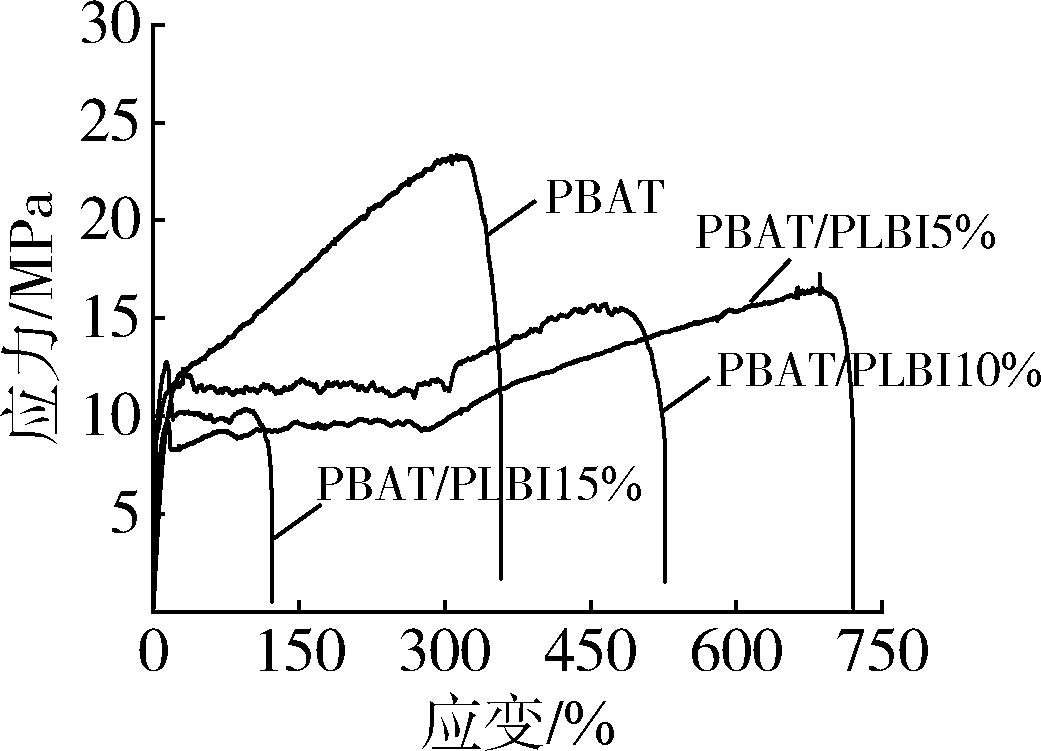

样品	厚度/μm	断裂伸长率/%	拉伸强度/MPa	弹性模量/MPa
PBAT	42.0	360.1±25.6^c	23.3±2.4^a	74.23±0.8^b
PBAT/PLBI 5%	43.2	720.3±44.4^a	17.2±1.8^b	62.87±5.7^d
PBAT/PLBI 10%	44.2	548.3±37.9^b	15.7±1.2^c	70.80±4.4^c
PBAT/PLBI 15%	43.8	125.8±18.2^d	11.3±1.4^d	93.94±4.9^a

聚（己二酸/对苯二甲酸）⁃丁二醇酯基自发气调薄膜的性能研究及应用

Properties and applications of poly（butylene adipate⁃co⁃terephthalate）⁃based self⁃regulating gas film

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 13

参考文献 18

相关文章 15

编辑推荐

Metrics

本文评价

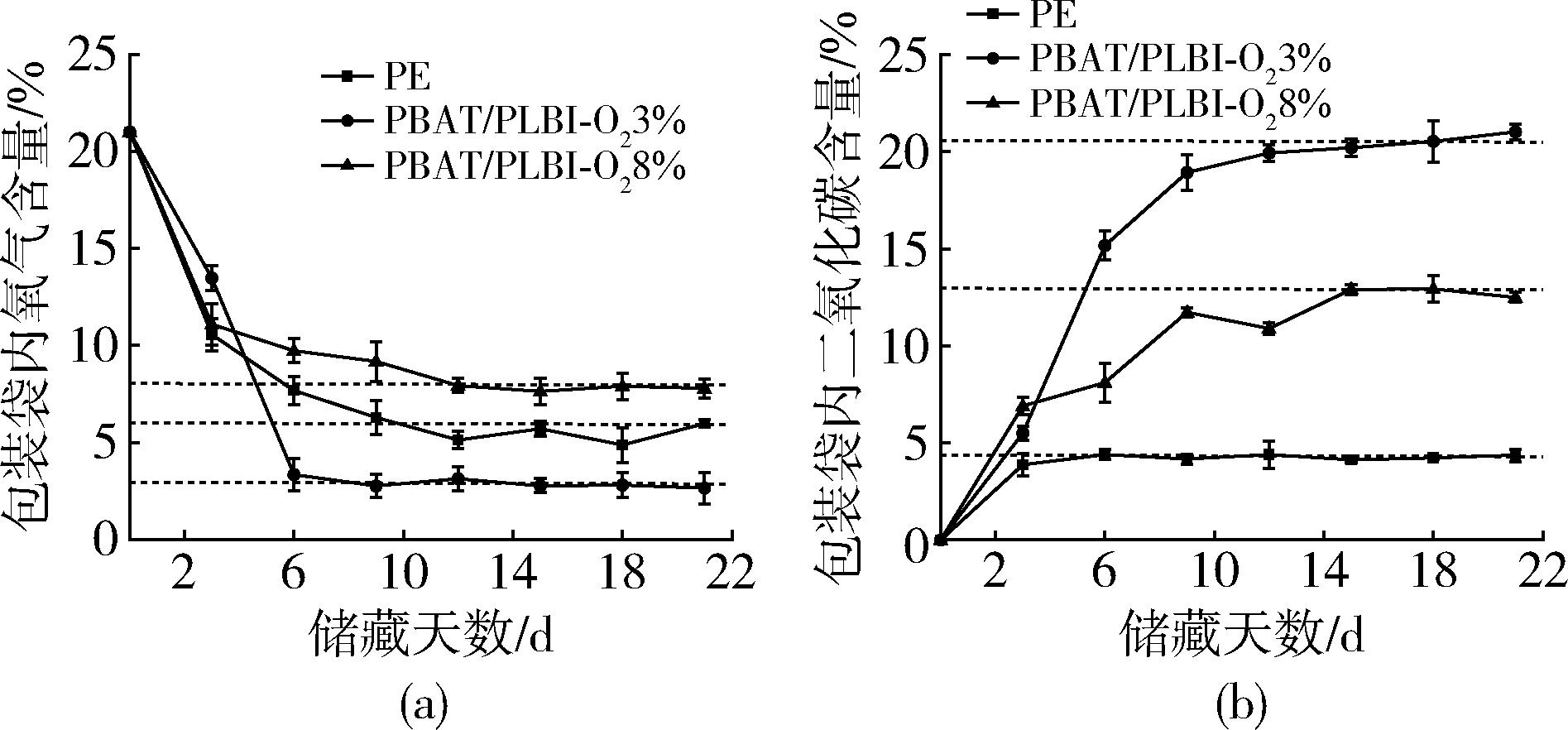

样品名称	厚度 /μm	OTR /cm³·m^-2·d^-1	OP /×10^-7cm³·m·m^-2·d^-1·Pa^-1	CDTR /cm³·m^-2·d^-1	CDP /×10^-7cm³·m·m^-2·d^-1·Pa^-1	CDP/OP
PBAT	43.03	521.43±22.92^c	2.22±0.11^c	5 511.64±395.57^a	23.41±1.74^a	10.57±0.29
PBAT/5 %PLBI	42.61	865.85±109.81^b	3.63±0.36^b	3 428.57±427.21^c	14.38±1.39^c	3.93±0.06
PBAT/10 %PLBI	42.00	1 019.35±61.66^a	4.22±0.17^a	4 763.65±294.38^b	19.73±0.88^b	4.67±0.06
PBAT/15 %PLBI	41.13	334.85±11.69^d	1.36±0.05^d	2 626.36±78.11^d	10.66±0.32^d	7.87±0.06

样品名称	试验温度 /℃	实验湿度 /%RH	厚度 /μm	WVTR水蒸气透过率 /g·m^-2·d^-1	WVP水蒸气透过系数 /×10^-13g·cm·cm^-2·s^-1·Pa^-1
PBAT	23	90	40.2	112.53±3.79^a	2.23±0.07^a
PBAT/PLBI 5%	23	90	42.0	99.57±0.97^b	1.97±0.03^b
PBAT/PLBI 10%	23	90	41.5	84.78±1.08^c	1.62±0.04^c
PBAT/PLBI 15%	23	90	41.8	79.26±1.84^d	1.52±0.02^d

[1]	何和智, 黄宗海, 赖文, 熊华威. PLA/PBAT/CB防静电包装材料的制备及其性能研究[J]. 中国塑料, 2024, 38(7): 1-8.
[2]	胡永祥, 谢纪岭, 李伟铭, 张璐, 汤香港, 吕亿同, 申红望, 鞠冠男. 马来酸酐接枝改性GTR对聚乳酸性能的影响[J]. 中国塑料, 2024, 38(7): 20-24.
[3]	王杰, 辛德华, 李晖, 蒋洪石, 周洪福, 赵建国. 纳米黏土与二氧化硅协同改性聚乳酸研究[J]. 中国塑料, 2024, 38(7): 43-48.
[4]	徐琛, 骆博飞, 刘腾腾, 邢晶凯. 成核剂改性聚丙烯研究进展[J]. 中国塑料, 2024, 38(7): 79-85.
[5]	刘莹, 孙昊, 杨勇, 姜开宇, 于同敏, 马赛, 祝铁丽. 超声振动对玻璃纤维增强聚酰胺6注塑制件力学性能的影响[J]. 中国塑料, 2024, 38(7): 9-14.
[6]	刘莹孙昊杨勇于同敏马赛祝铁丽. 超声振动对玻璃纤维增强聚酰胺6注塑制件力学性能的影响[J]. , 2024, 38(7): 9-14.
[7]	胡永祥谢纪岭李伟铭张璐汤香港吕亿同申红望鞠冠男. 马来酸酐接枝改性GTR对聚乳酸性能的影响[J]. , 2024, 38(7): 20-24.
[8]	杨莲, 蒋晶, 贾彩宜, 谢悦涵, 王小峰, 李倩. 聚酰胺6微纤增强聚丙烯复合材料制备及化学注塑发泡性能研究[J]. 中国塑料, 2024, 38(6): 12-18.
[9]	董亚鹏, 赵恬娇, 王美珍, 崔文举, 林福华, 王波. 长链脂肪酸钠/芳基酰胺脂肪酸钠复配成核剂对聚丙烯性能影响研究[J]. 中国塑料, 2024, 38(6): 60-65.
[10]	王涵, 梁金华, 高振国, 姜炜, 周昊. 微胶囊型自修复环氧树脂材料的力学性能及修复效率[J]. 中国塑料, 2024, 38(5): 40-46.
[11]	张之琪, 王向东, 刘海明, 陈士宏. 聚酰胺弹性体对生物基聚酰胺56和聚酰胺66共混物的增韧改性及其发泡行为研究[J]. 中国塑料, 2024, 38(5): 55-60.
[12]	孛海娃, 赵中国, 王筹萱, 薛嵘. 高导电、低逾渗PLA/CNTs导电复合材料的结构设计及性能研究[J]. 中国塑料, 2024, 38(4): 13-18.
[13]	周子玉, 桑晓明, 耿旭, 肖晓红, 黄晓祥, 陈兴刚. 对位芳纶短切纤维对聚苯腈树脂力学性能的影响[J]. 中国塑料, 2024, 38(3): 13-17.
[14]	陈炽盛, 杨帅, 张建军, 郭齐泰, 蔡瑗, 马素德. 提钛尾渣对聚丙烯材料力学性能的影响[J]. 中国塑料, 2024, 38(3): 26-30.
[15]	赵川涛, 贾志欣, 刘立君, 李继强, 张臣臣, 荣迪, 高利珍, 王少峰. 环氧树脂/碳纤维复合材料模压制品力学性能影响因素分析[J]. 中国塑料, 2024, 38(2): 26-32.
