提钛尾渣对聚丙烯材料力学性能的影响

doi:10.19491/j.issn.1001-9278.2024.03.005

中国塑料 ›› 2024, Vol. 38 ›› Issue (3): 26-30.DOI: 10.19491/j.issn.1001-9278.2024.03.005

提钛尾渣对聚丙烯材料力学性能的影响

陈炽盛¹(), 杨帅², 张建军¹, 郭齐泰¹, 蔡瑗¹, 马素德¹()

^1.西华大学材料科学与工程学院，成都 610037
^2.东方电气集团东方电机有限公司，四川德阳 618000

收稿日期:2023-08-10 出版日期:2024-03-26 发布日期:2024-03-28
通讯作者: 马素德（1976—），男，工学博士，教授，主要从事新型环保及功能涂料的研究， masude2007@163.com
E-mail:389359713@qq.com;masude2007@163.com
作者简介:陈炽盛（1999—），男，硕士研究生，主要研究方向为高分子材料，389359713@qq.com

Effect of titanium tailings on mechanical properties of polypropylene materials

CHEN Chisheng¹(), YANG Shuai², ZHANG Jianjun¹, GUO Qitai¹, CAI Yuan¹, MA Sude¹()

^1.Xihua University Material Science and Engineering School，Chengdu 610037，China
^2.Dongfang Electric Machinery Co，Ltd，Deyang 646003，China

Received:2023-08-10 Online:2024-03-26 Published:2024-03-28
Contact: MA Sude E-mail:389359713@qq.com;masude2007@163.com

摘要/Abstract

摘要：

以聚丙烯为基体，以提钛尾渣为无机填料，γ⁃甲基丙烯酰氧基丙基三甲氧基硅烷（KH⁃570）为改性剂，通过熔融共混法制备聚丙烯/提钛尾渣复合材料。利用万能试验机、扫描电子显微镜、差示扫描量热仪等测试复合材料的性能并探究其各种影响因素。结果表明，复合材料的拉伸强度与提钛尾渣添加量成反比；对提钛尾渣的水洗可以有效提高复合材料体系的拉伸强度；改性后尾渣在基体中分散性更好，以其制备的复合材料样品拉伸强度优于未改性样品，亲油性增强，亲水性变差；经筛选分级后提钛尾渣的粒径分布更加均匀，拉伸强度在添加量为10 %、30 %时性能均大于未筛选复合体系。

关键词: 提钛尾渣, 改性, 水洗, 粒径, 力学性能

Abstract:

In this paper， a series of polypropylene （PP）⁃based composites were prepared through melt blending using titanium removal tailings as an inorganic filler and KH⁃570 （γ⁃methylacryloxy propyl trimethoxysilane） as a coupling agent. The properties of the composites were characterized by using universal testing machine， scanning electron microscope， and differential scanning calorimeter （DSC）， and the influencing factors were analyzed. The results indicated that the tensile strength of the composites was inversely proportional to the addition amount of titanium tailings. The tensile strength of the composites was effectively improved by washing titanium tailings. The modified slag has better dispersibility in the matrix， the composite samples prepared by using the modified slag exhibited higher tensile strength than the unmodified sample. Meanwhile， their lipophilicity was enhanced， but their hydrophilicity was deteriorated. After screening and grading， the titanium tailings exhibited a more uniform particle⁃size distribution， and the composites presented higher tensile strength than the unscreened system at titanium tailing loadings of 10 and 30 wt%.

Key words: titanium tailings removal, modification, washing, particle size, mechanical property

中图分类号:

TQ325.1⁺4

陈炽盛, 杨帅, 张建军, 郭齐泰, 蔡瑗, 马素德. 提钛尾渣对聚丙烯材料力学性能的影响[J]. 中国塑料, 2024, 38(3): 26-30.

CHEN Chisheng, YANG Shuai, ZHANG Jianjun, GUO Qitai, CAI Yuan, MA Sude. Effect of titanium tailings on mechanical properties of polypropylene materials[J]. China Plastics, 2024, 38(3): 26-30.

图/表 13

成分	含量/%
FeO	1.63
SiO₂	27.75
Al₂O₃	15.14
CaO	26.86
MgO	8.01
MgCl₂	3.17
CaCl₂	0.98
FeCl₃	1.09
TiC	3.14
TiO₂	4.15
C	4.7
S	0.52
V	0.06
TTi	5.3
TFe	1.6
Cl^⁃	4

表1 提钛尾渣典型化学成分

Tab.1 Typical chemical composition of titanium tailings

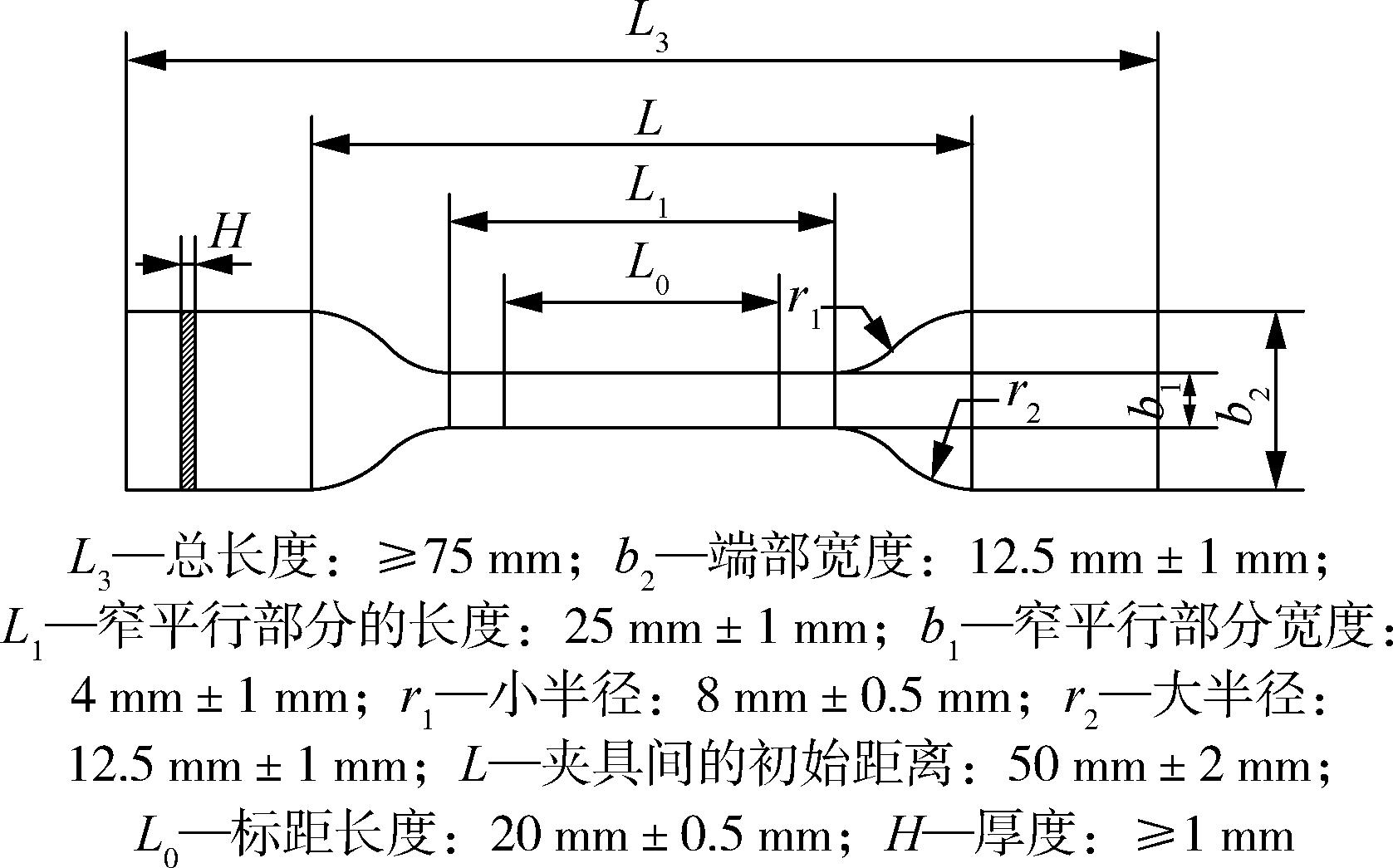

图1 拉伸测试采用样条标准

Fig.1 Spline standard for the tensile test

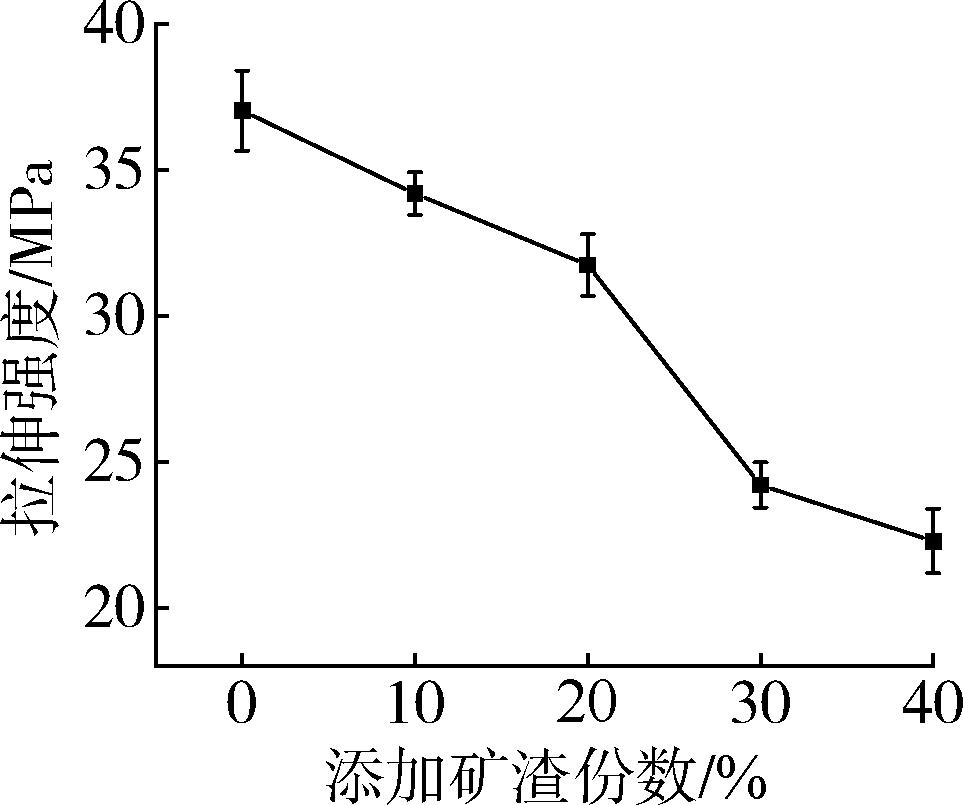

图2 提钛尾渣添加量对拉伸强度的影响

Fig.2 Influence of addition amount of titanium tailings on the tensile strength

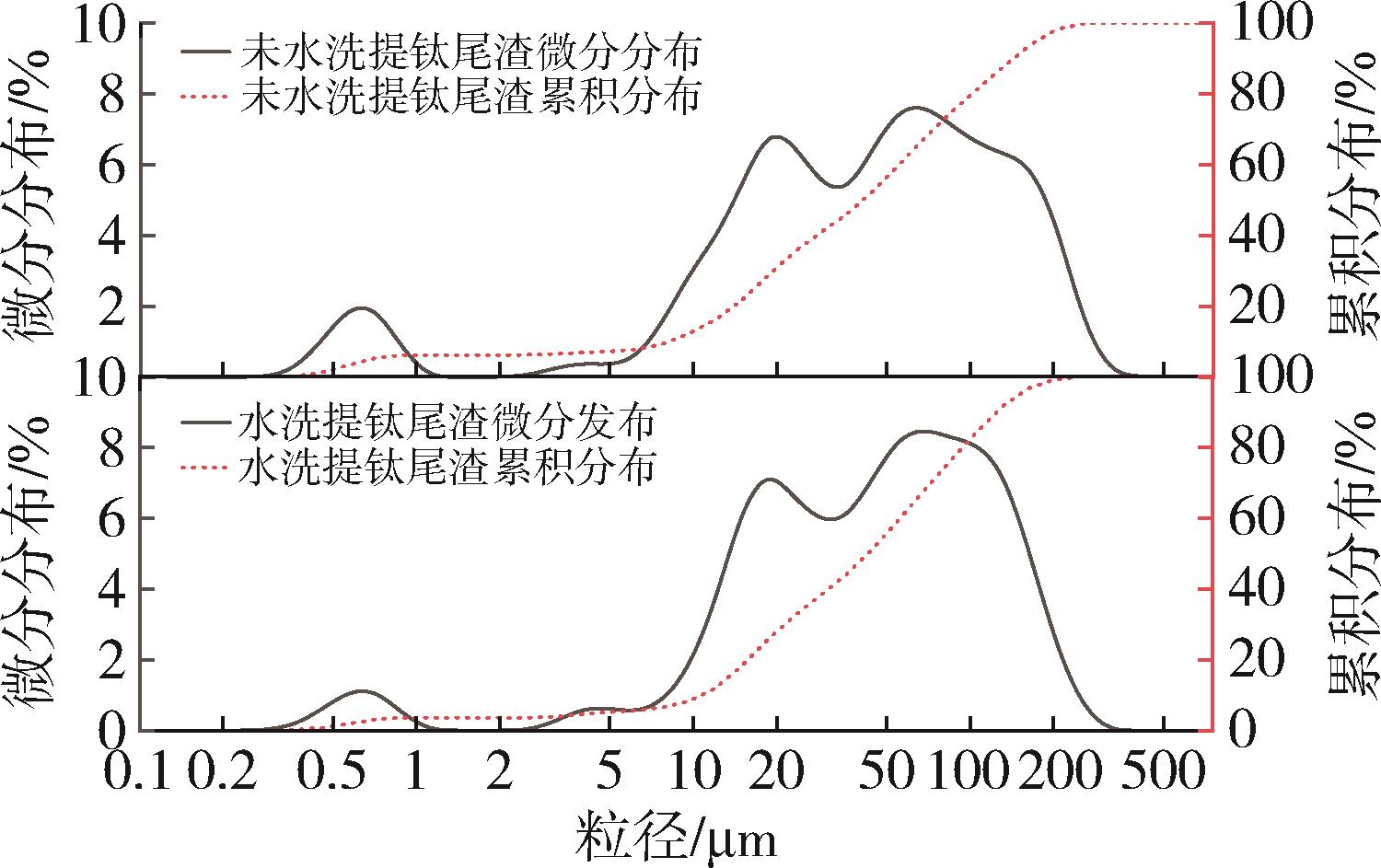

图3 水洗前后提钛尾渣粒径分布

Fig.3 Particle size distribution of titanium tailings before and after washing

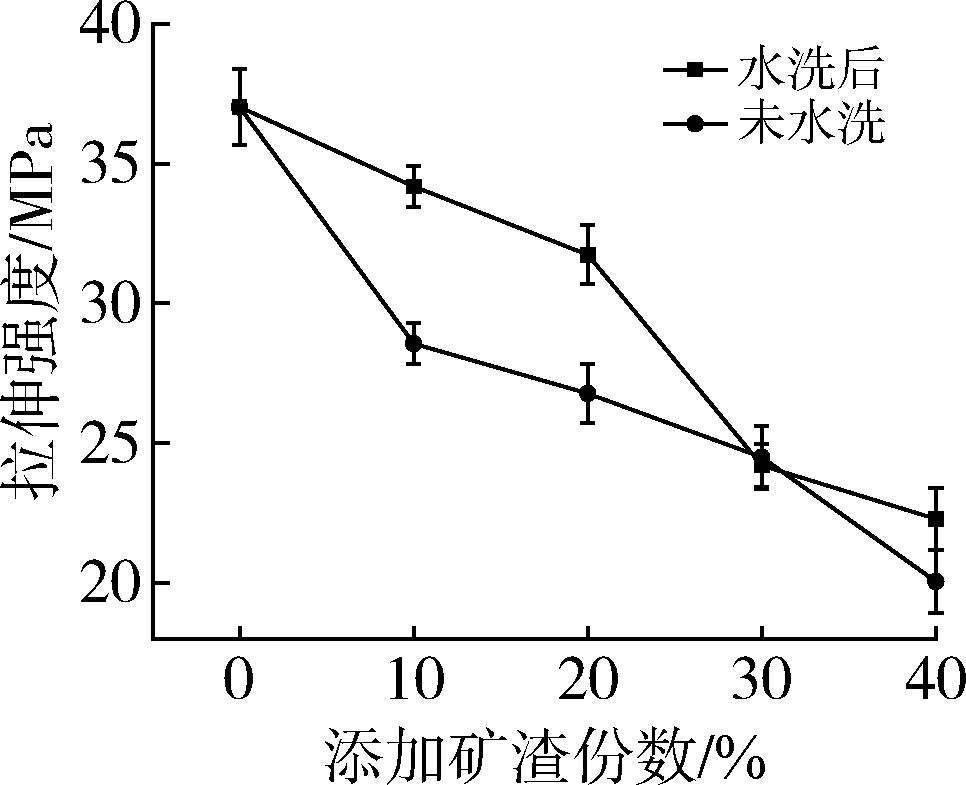

图4 水洗工艺对提钛尾渣复合体系拉伸强度的影响

Fig.4 Influence of washing process on the tensile strength of titanium tailings composite system

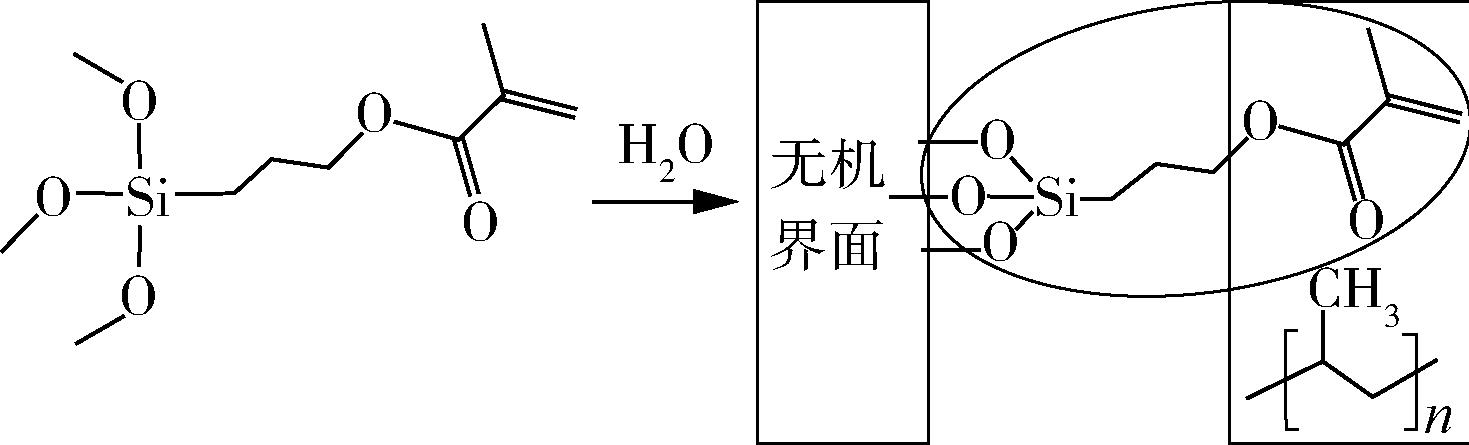

图5 硅烷偶联剂KH⁃570的作用机理示意图

Fig.5 Schematic diagram of the action mechanism of silane coupling agent KH⁃570

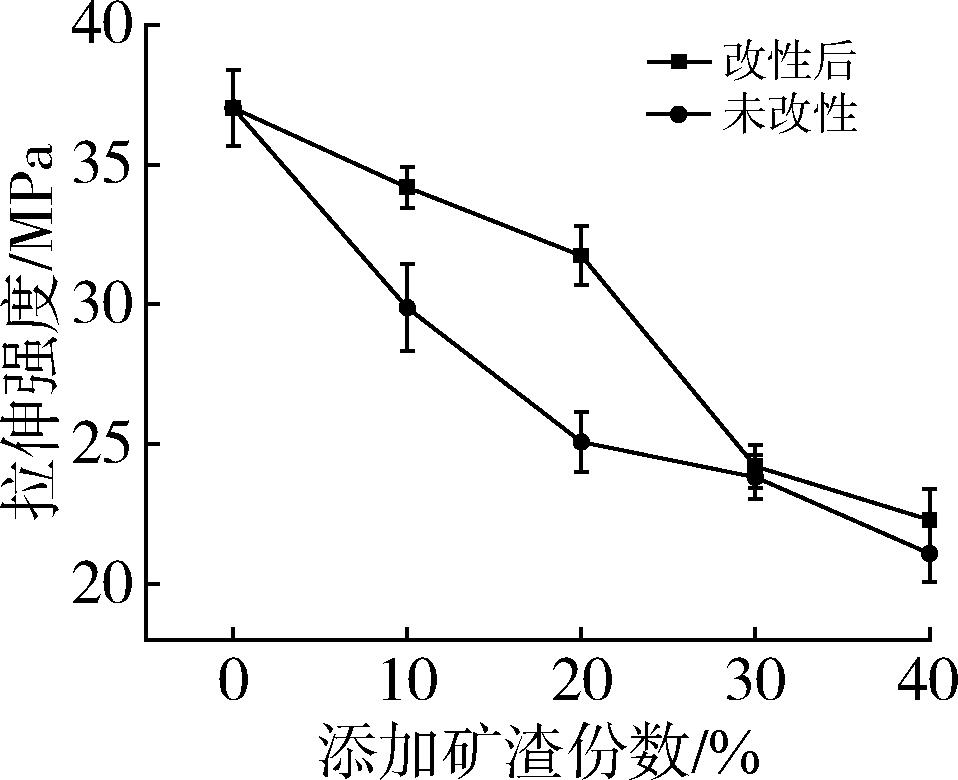

图6 改性工艺对提钛尾渣复合材料拉伸强度的影响

Fig.6 Influence of modification technology on the tensile strength of titanium tailings composite

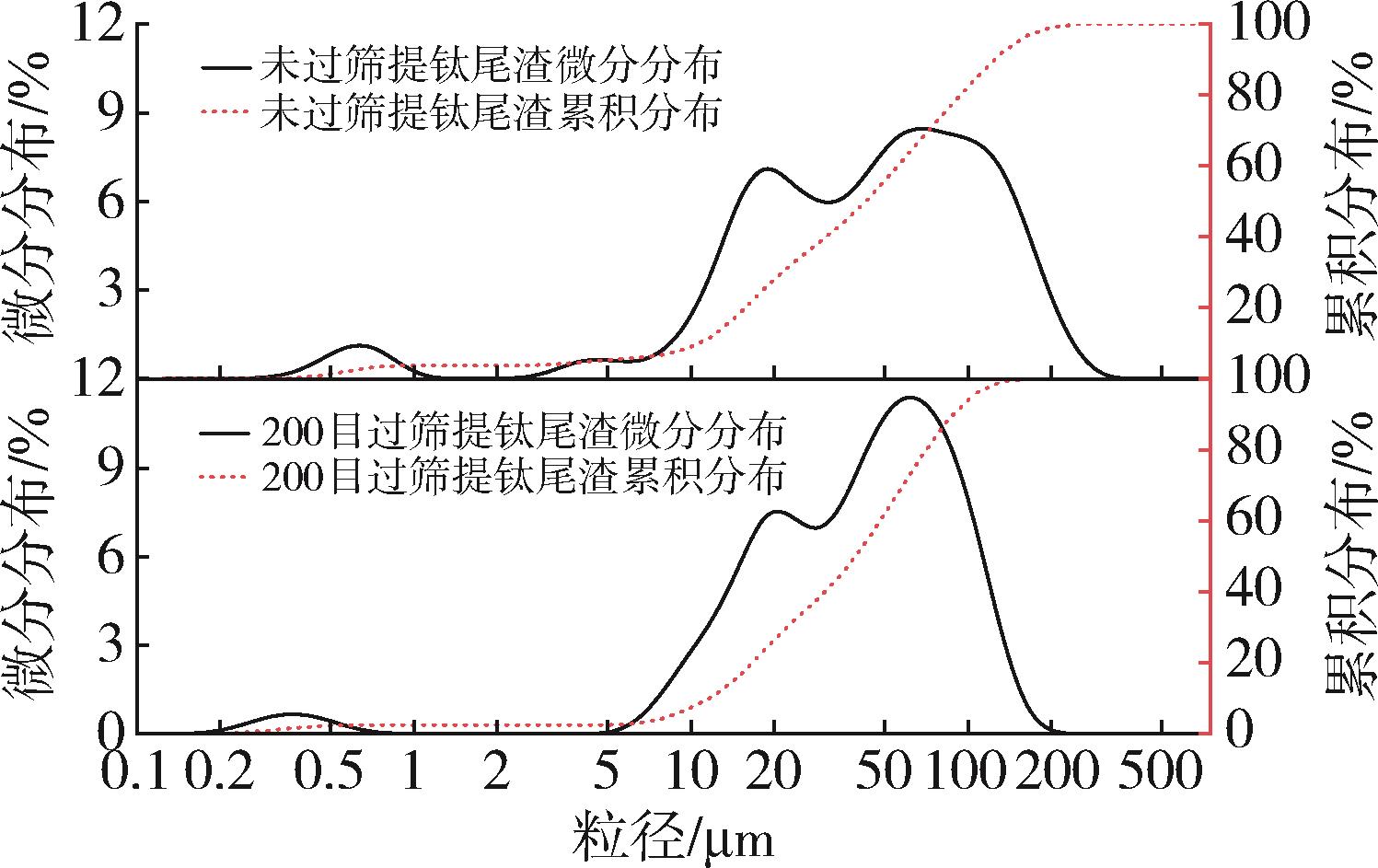

图7 筛分前后提钛尾渣粒径分布

Fig.7 Particle size distribution of titanium tailings before and after screening

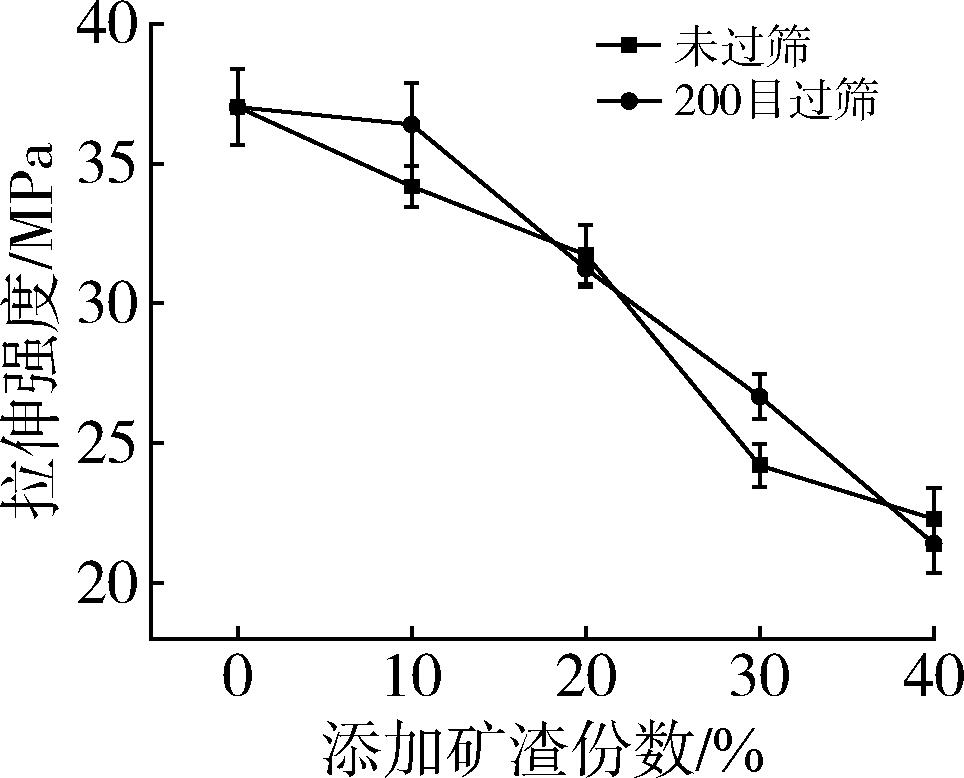

图8 筛分处理对提钛尾渣复合材料拉伸强度的影响

Fig.8 Influence of screening treatment on the tensile strength of titanium tailings composite

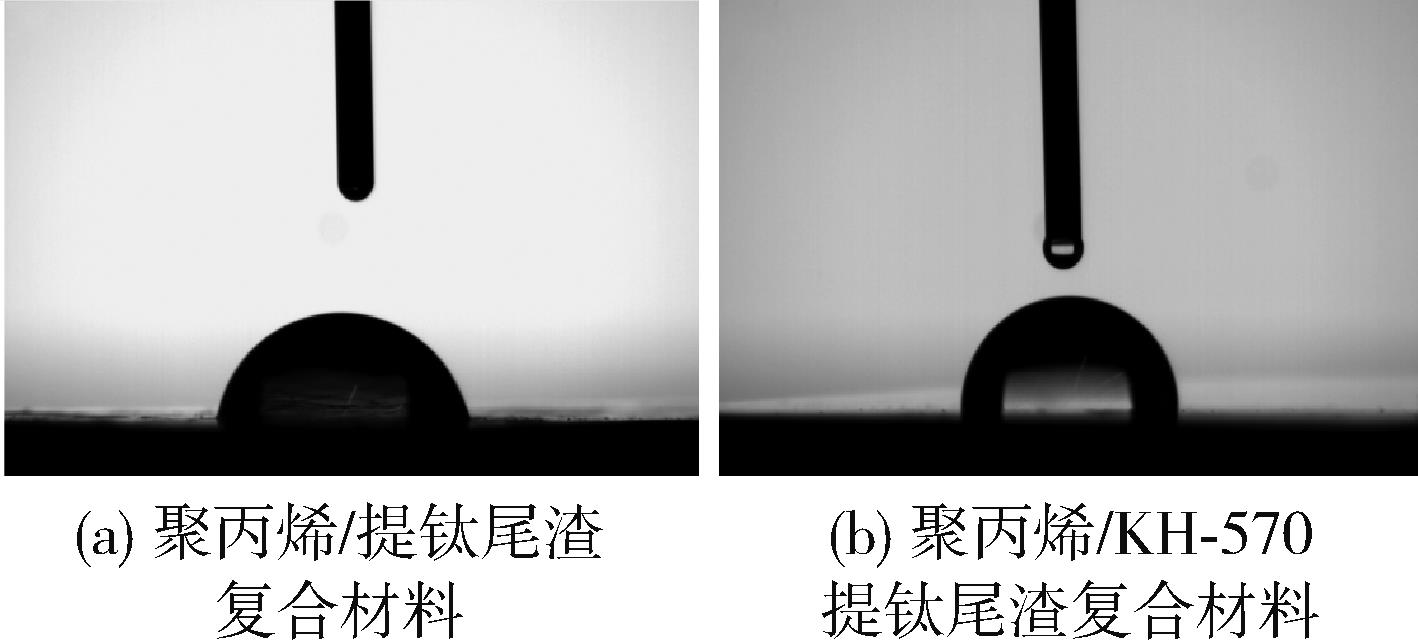

图9 改性前后复合材料表面接触角测试

Fig.9 Surface contact angle test of the composite materials before and after modification

样品	接触角/°
聚丙烯/提钛尾渣复合材料	73.35
聚丙烯/KH⁃570提钛尾渣复合材料	90.46

表2 复合材料样品与接触角的关系

Tab.2 Relationship between composite material sample and contact angle

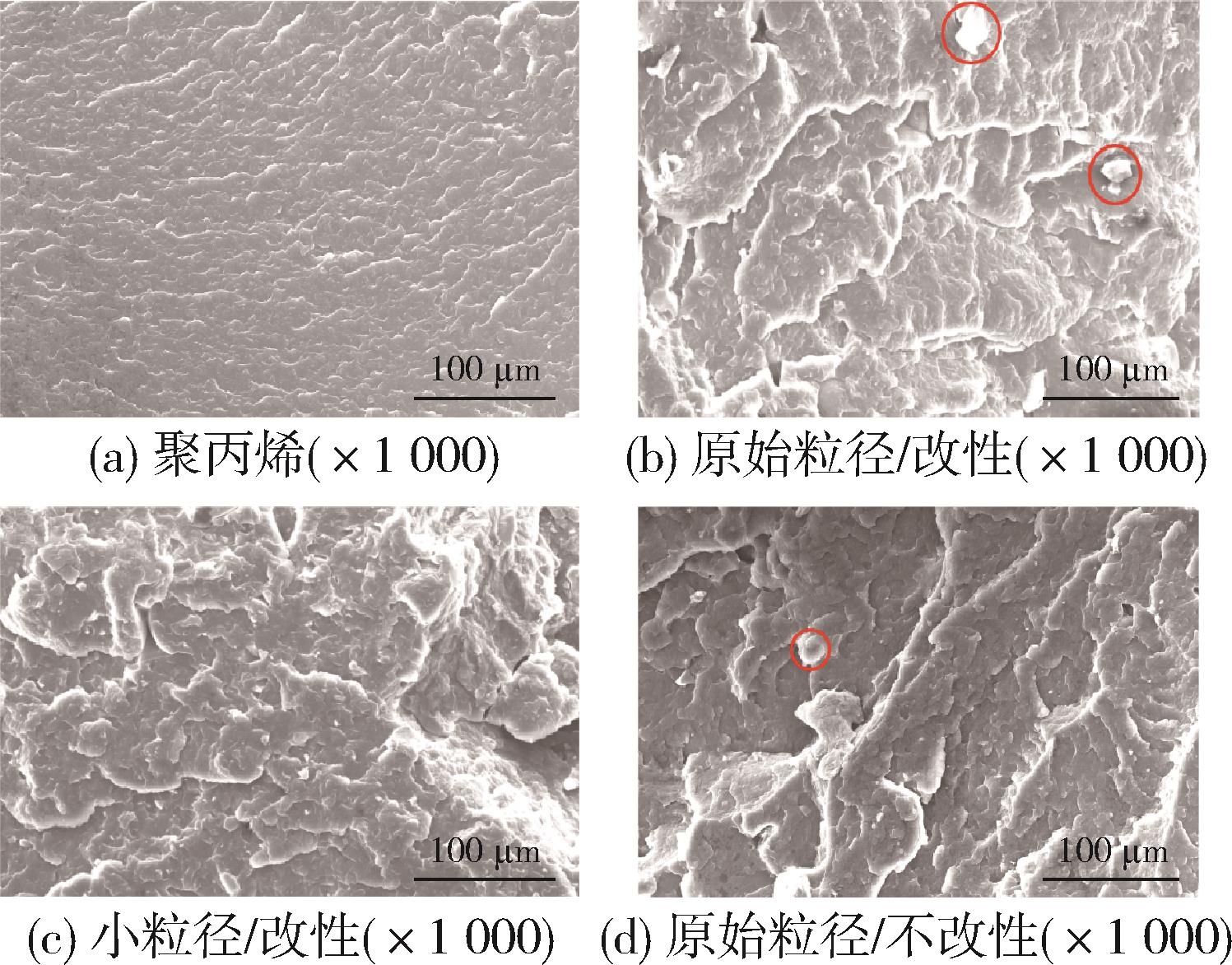

图10 不同添加方式的复合材料断面SEM照片

Fig.10 Scanning electron microscopy of composite sections with different addition methods

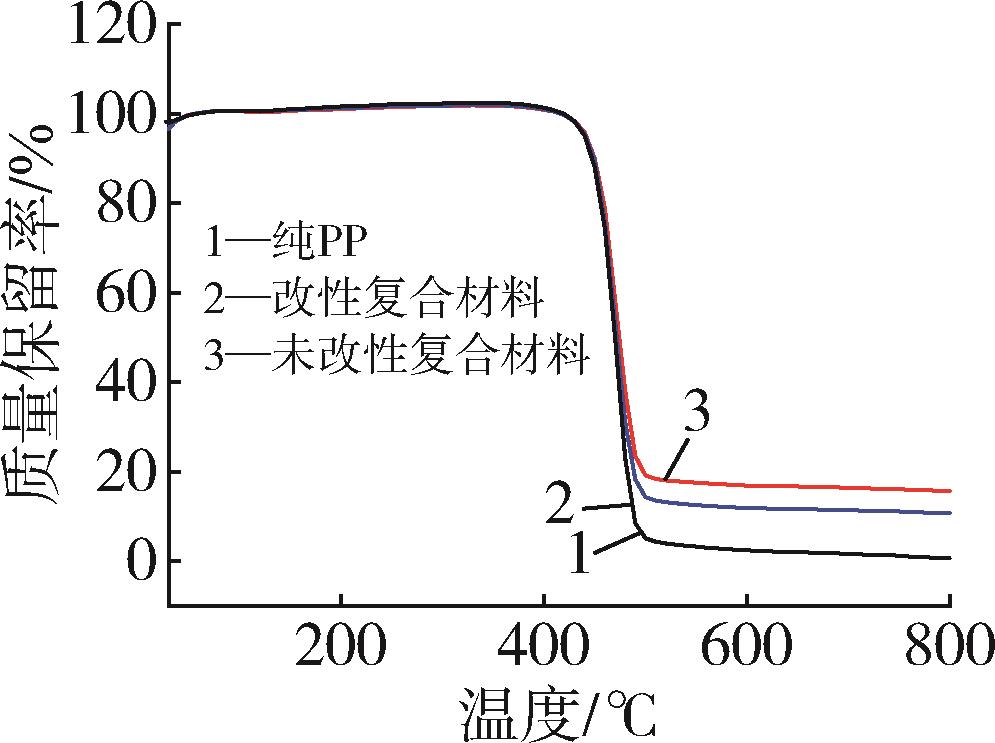

图11 不同添加方式的复合材料的TG曲线

Fig.11 TG curves of the composites with different addition methods

参考文献 29

1	丁满堂.高钛高炉渣利用研究现状［J］.四川冶金，2016，38（03）：1⁃5.
	DING M T. Research status of utilization of high titanium blast furnace slag ［J］. Sichuan Metallurgy，2016，38（03）：1⁃5.
2	Sunil Kumar Tripathy， Dasu Jayalaxmi， Rama Murthy Y， et al. Utilisation perspective on water quenched and air⁃cooled blast furnace slags［J］.Journal of Cleaner Production，2020，262：121354.
3	张青松，高利坤，陈晓鸣，等.含钛高炉渣提钛技术研究进展［J］.化工矿物与加工，2023（03）：1⁃12.
	ZHANG Q S， GAO L K， CHEN X M， et al. Research progress of titanium extraction from titanium⁃containing blast furnace slag ［J］. Chemical Minerals and Processing，2023（03）：1⁃12.
4	胡志波，陈桃，张子浩，等.攀西地区含钛高炉渣中钛的分选研究［J］.化工矿物与加工，2021，50（10）：18⁃21.
	HU Z B， Chen T， ZHANG Z H， et al. Study on the separation of titanium from titanium⁃bearing blast furnace slag in Panxi area ［J］. Chemical Minerals and Processing，2021，50（10）：18⁃21.
5	田鹏，董洪旺，武献民，等.钢铁渣综合利用现状及管控措施［J］.冶金能源，2020，39（05）：9⁃13.
	TIAN P， DONG H W， WU X M， et al. Status quo and control measures of comprehensive utilization of iron and steel slag ［J］. Metallurgical Energy，2020，39（05）：9⁃13.
6	惠翠萍. 提钛尾渣的综合利用［D］.上海：上海大学，2019.
7	陆平.攀钢高炉渣综合利用产业化研究进展及前景分析［J］.钢铁钒钛，2013，34（03）：33⁃38.
	LU P. Research progress and prospect analysis of industrialization of comprehensive utilization of BLast⁃furnace slag in Pangang ［J］. Steel，2013，34（03）：33⁃38.
8	龙盘忠.高炉渣提钛尾渣除氯试验研究［J］.钢铁钒钛，2014，35（03）：42⁃45.
	LONG P Z. Experimental study on removal of chlorine from tailings of titanium extraction from blast⁃furnace slag ［J］. Iron and Steel，2014，35（03）：42⁃45.
9	莫培根，陈钧珊.高爐型釱渣的粘度、熔化性和矿物组成［J］.金属学报，1964（04）：363⁃375.
	MO P G， CHEN J S. Viscosity， melting property and Mineral Composition of slag in Blast furnace ［J］. Acta Metallurgica Sinica，1964（04）：363⁃375.
10	陈啸洋. 提钛尾渣在氯氧镁/硫氧镁水泥中的应用［D］.沈阳：辽宁科技大学，2019.
11	张玖福. 利用提钛尾渣及钛石膏制备建筑材料的研究［D］.成都：西南科技大学，2018.
12	洪远远. 提钛尾渣制备铁铝酸盐水泥熟料及其性能研究［D］.武汉：武汉科技大学，2014.
13	王景然，柯昌明，张锦化.提钛尾渣对硅酸盐水泥水化性能的影响［J］.硅酸盐通报，2020，39（05）：1 511⁃1 516.
	WANG J R， KE C M， ZHANG J H. Effect of titanium tailings removal on hydration properties of Portland cement ［J］. Bulletin of Portland， 2019，39（05）：1 511⁃1 516.
14	景建发，郭宇峰，郑富强，等.含钛高炉渣综合利用的研究进展［J］.金属矿山，2018（04）：185⁃191.
	JING J F， GUO Y F， ZHENG F Q， XIE X L， YANG L Z， CHEN F. Research progress on comprehensive utilization of titanium⁃containing blast furnace slag ［J］. Metal Mine，2018（04）：185⁃191.
15	蒲龙映，彭青松，李乐军.含钛高炉渣综合利用研究现状与展望［J］.环境生态学，2022，4（Z1）：106⁃110.
	PU L Y， PENG Q S， LI L J. Research status and prospect of comprehensive utilization of titanium⁃containing blast furnace slag ［J］. Environmental Ecology，2022，4（Z1）：106⁃110.
16	罗红莹，罗培强，王攀，等.含钛高炉渣资源化利用研究进展概述［J］.资源节约与环保，2022（12）：136⁃140.
	LUO H Y， LUO P Q， WANG P， PENG Q S. Research progress on resource utilization of titanium⁃containing blast furnace slag ［J］. Resource Conservation and Environmental Protection，2022（12）：136⁃140.
17	Zhang Jindong， Wang Wencai， Liu Gang， et al. Molding process and properties of polyimide⁃fiber⁃fabric⁃reinforced polyether ether ketone composites［J］. Journal of Polymer Engineering，2022，42（9）.
18	Okhlopkova A A， Danilova S N， Dyakonov A A， et al. Polymer composite materials based on ultra⁃high molecular weight polyethylene［J］. IOP Conference Series： Materials Science and Engineering，2021，1060（1）.
19	Shcherbina N A， Taganova V A， Bychkova E V， et al. The study of the structure and properties of nanostructured biodegradable thermoplastic composite［J］. Vestnik Voronežskogo Gosudarstvennogo Universiteta Inženernyh Tehnologij，2018，80（2）.
20	Lu Ping. Progress and prospect of industrialization of comprehensive utilization of Pangang blast furnace slag （ high titanium content）］J］.Irion Steel Vanadium Titanium，2013，34（3）：33⁃38．
21	毕冬冬. 聚丙烯增强、增韧改性研究［D］.大连：大连理工大学，2012.
22	任显诚，白兰英，王贵恒，等.纳米级CaCO₃粒子增韧增强聚丙烯的研究［J］.中国塑料，2000（01）：26⁃30.
	REN X C， BAI L Y， WANG G H， et al. Study on toughening and strengthening polypropylene by nano⁃sized CaCO₃ particles ［J］. China Plastics，2000（01）：26⁃30.
23	吴磊，何雪莲，刘柏平.纳米CaCO₃增强增韧PP/弹性体复合材料的研究［J］.工程塑料应用，2016，44（04）：1⁃6.
	WU L， HE X L， LIU B P. Study on nano⁃CACO₃ reinforced and toughened PP/ elastomer composites ［J］. Application of Engineering Plastics，2016，44（04）：1⁃6.
24	焦洋，吴佳静，焦健.PP/CaCO₃复合材料的制备及用于加固混凝土抗弯性能的研究［J］.塑料科技，2021，49（06）：11⁃14.
	JIAO Y， WU J J， JIAO J. Study on the preparation of PP/CaCO₃ composites and their application to the flexural performance of reinforced concrete ［J］. Plastic Science and Technology， 2019，49（06）：11⁃14.
25	关远华，陈招.聚丙烯材料生产过程中增韧改性效果研究［J］.当代化工，2023，52（05）：1 052⁃1 056.
	GUAN Y H， CHEN Z. Study on the toughening and modification effect of polypropylene in the production process ［J］. Contemporary Chemical Industry，2023，52（05）：1 052⁃1 056.
26	Du Hainan， Yu Zhang， Hong Liu， et al. Influence of phase morphology and crystalline structure on the toughness of rubber⁃toughened isotatic polypropylene blends［J］. Polymer，2014，55（19）.
27	Geng Chengzhen， Su Juanjuan， Han Songjia， et al. Hierarchical structure and unique impact behavior of polypropylene/ethylene⁃octene copolymer blends as obtained via dynamic packing injection molding［J］. Polymer，2013，54（13）.
28	Liu Zhichun. Preparation of defect⁃free alumina insulation film using layer⁃by⁃layer electrohydrodynamic jet deposition for high temperature applications［J］. Ceramics International，2021，47（10PA）： 14 498⁃14 505.
29	马千柱，李广，李世杰.高速动车组牵引电机匝间绝缘的纳米氧化铝制备及性能分析［J］.粘接，2022，49（02）：49⁃52.
	MA Q Z， LI G， LI S J. Preparation and performance analysis of interturn insulation of high speed EMU traction motor by nano⁃alumina ［J］. Journal of Bonding， 2019，49（02）：49⁃52.

[1]	周子玉, 桑晓明, 耿旭, 肖晓红, 黄晓祥, 陈兴刚. 对位芳纶短切纤维对聚苯腈树脂力学性能的影响[J]. 中国塑料, 2024, 38(3): 13-17.
[2]	孙吉书, 濮夏天, 杨凯, 靳灿章. 硅烷偶联剂改性蒙脱土/SBS/HVA高黏改性沥青最佳掺量确定及其性能评价[J]. 中国塑料, 2024, 38(3): 18-25.
[3]	陈炽盛杨帅张建军郭齐泰蔡瑗马素德. 提钛尾渣对聚丙烯材料力学性能的影响[J]. , 2024, 38(3): 26-30.
[4]	孙吉书濮夏天杨凯靳灿章. 硅烷偶联剂改性蒙脱土/SBS/HVA高黏改性沥青最佳掺量确定及其性能评价[J]. , 2024, 38(3): 18-25.
[5]	周子玉桑晓明耿旭肖晓红黄晓祥陈兴刚. 对位芳纶短切纤维对聚苯腈树脂力学性能的影响[J]. , 2024, 38(3): 13-17.
[6]	孔子萌, 张简, 邓雅馨, 徐雪玲, 陈雅君. 阻燃聚丁二酸丁二醇酯的研究进展[J]. 中国塑料, 2024, 38(2): 105-117.
[7]	阮芳涛, 吴浩, 朱金伟, 苏永生, 陈焯琳, 王国峰, 王洪杰. TEOS改性和长秸秆纤维取向对PP/SF复合材料性能的影响[J]. 中国塑料, 2024, 38(2): 14-19.
[8]	陈清江, 董志聪, 李红发, 吴毅江, 高松, 聂文翔, 罗应文. 改性纳米氧化镁交联聚乙烯复合材料的制备及其电气性能研究[J]. 中国塑料, 2024, 38(2): 20-25.
[9]	赵川涛, 贾志欣, 刘立君, 李继强, 张臣臣, 荣迪, 高利珍, 王少峰. 环氧树脂/碳纤维复合材料模压制品力学性能影响因素分析[J]. 中国塑料, 2024, 38(2): 26-32.
[10]	戚士界, 游翔宇, 王瑞晨, 周琳菲, 张慧洁. 高木质素含量聚乳酸共混材料的制备及其性能研究[J]. 中国塑料, 2024, 38(2): 45-51.
[11]	谭晶, 王智, 王朔, 付宏岩, 李长金, 李好义, 杨卫民, 张杨. 树枝状聚合物对聚乳酸熔体微分电纺纤维膜的增韧改性研究[J]. 中国塑料, 2024, 38(2): 7-13.
[12]	马秀清, 劳志超, 李明谦, 韩顺涛, 胡楠. 3D打印工艺参数对PLA/PTW共混物力学性能影响的研究[J]. 中国塑料, 2024, 38(2): 70-75.
[13]	李先铭, 张宁, 李改花, 刘爽, 刘征原. 十二烷基硫酸钠表面改性水滑石对PVC热稳定性能的影响[J]. 中国塑料, 2024, 38(2): 82-86.
[14]	张小娟, 杨可欣, 郭嘉乾, 雷阳, 方长青. 改性聚醚醚酮在气调包装膜领域的研究进展[J]. 中国塑料, 2024, 38(2): 95-104.
[15]	曾媛, 李亮, 刘威, 马晶晶, 刘让同. 海藻酸钠/聚丙烯酰胺复合水凝胶的壳聚糖增韧[J]. 中国塑料, 2024, 38(1): 42-48.

提钛尾渣对聚丙烯材料力学性能的影响

Effect of titanium tailings on mechanical properties of polypropylene materials

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 13

参考文献 29

相关文章 15

编辑推荐

Metrics

本文评价
