Determination of optimum dosage of high⁃viscosity⁃modified asphalt based on silane⁃coupling⁃agent⁃modified montmorillonite/SBS/HVA blends and its performance

SUN Jishu¹(), PU Xiatian¹(), YANG Kai², JIN Canzhang²

^1.School of Civil Engineering and Transportation，Hebei University of Technology，Tianjin 300401，China
^2.Tianjin Municipal Engineering Design Institute，Tianjin 300051，China

Received:2023-08-29 Online:2024-03-26 Published:2024-03-28
Contact: PU Xiatian E-mail:sunjishu76@qq.com;627204303@qq.com

摘要/Abstract

摘要：

通过（Box⁃Behnken）响应面法，以硅烷偶联剂改性过的蒙脱土、苯乙烯⁃丁二烯⁃苯乙烯（SBS）和高黏剂（HVA）各自的掺量作为影响因素，以沥青3大指标、170 ℃布氏黏度为评价标准建立模型，确定3种材料在沥青中的最佳掺量。结果表明，5 %SBS、9 %HVA和8 %的改性蒙脱土复配高黏改性沥青性能最好，其针入度、延度、软化点、170 ℃布氏黏度分别为4.52 mm、42.9 cm、86.1 ℃、2.371 Pa·s；相比于基质沥青和TPS高黏改性沥青，改性蒙脱土的加入大幅提高了沥青的高温性能与抗车辙能力，沥青黏度有着显著提升；振动峰的消失表明硅烷偶联剂对蒙脱土改性有化学反应。

关键词: 改性沥青, 响应面法, 硅烷偶联剂, 改性蒙脱土

Abstract:

Using the Box⁃Behnken’s response surface method and taking the dosages of silane⁃coupling⁃agent⁃modified montmorillonite， SBS， and high viscosity agent （HVA） as influence factors for asphalt， a model was established to determine the optimal dosages of three types of raw materials in the asphalt based on the Brinell viscosity at 170 ℃ as an evaluation criterion. The results indicated that the high⁃viscosity⁃modified asphalt containing 5 wt% SBS， 9 wt% HVA， and 8 wt% modified montmorillonite exhibited the best performance， and its penetration， ductility， softening point， and Brinell's viscosity at 170 ℃ were determined to be 4.52 mm， 42.9 cm， 86.1 ℃， and 2.371 Pa·s， respectively. Dynamic shear and Brinell's viscosity tests show that， compared to the pristine asphalt and the high⁃viscosity⁃modified asphalt TPS， the addition of modified montmorillonite greatly improved the high⁃temperature performance and rutting resistance of asphalt， resulting in a significant improvement in the viscosity. The functional groups were analyzed by Fourier⁃transmission infrared spectroscopy. The disappearance of the vibration peaks indicated that the silane coupling agent involved a chemical reaction with montmorillonite in the modification process.

Key words: modified bitumen, box?behnken, silane coupling agent, modified montmorillonite

中图分类号:

TQ325.2

孙吉书, 濮夏天, 杨凯, 靳灿章. 硅烷偶联剂改性蒙脱土/SBS/HVA高黏改性沥青最佳掺量确定及其性能评价[J]. 中国塑料, 2024, 38(3): 18-25.

SUN Jishu, PU Xiatian, YANG Kai, JIN Canzhang. Determination of optimum dosage of high⁃viscosity⁃modified asphalt based on silane⁃coupling⁃agent⁃modified montmorillonite/SBS/HVA blends and its performance[J]. China Plastics, 2024, 38(3): 18-25.

图/表 14

因素	水平
因素	-1	0	1
SBS掺量（A）/%	4	5	6
HVA掺量（B）/%	6	8	10
G⁃OMMT掺量（C）/%	4	8	12

表1 试验因素与水平

Tab.1 Test factors and levels

序号	SBS/%	HVA/%	G⁃OMMT/%	针入度/0.1 mm	延度/cm	软化点/℃	170 °C布氏黏度/Pa·s
规范要求				$≥ 4$ 0	$≥$ 30	$≥$ 80	$≤$ 3
1	6	10	8	42.8	45.3	88.9	2.613
2	5	8	8	46.1	41.5	84.5	2.111
3	6	8	4	43.7	38.7	82.9	2.044
4	5	8	8	45.6	40.8	83.9	2.184
5	6	8	12	39.4	34.8	87.6	2.467
6	5	8	8	45.8	38.6	83.3	2.152
7	5	10	12	41.4	43.1	89.1	2.621
8	5	10	4	45.2	47.4	85.2	2.459
9	4	10	8	45.6	44.1	86.1	2.371
10	4	8	12	43.3	36.5	83.5	2.226
11	4	6	8	48.1	35.3	75.6	1.875
12	4	8	4	50.2	41.6	77.7	1.921
13	6	6	8	43.0	35.3	81.3	1.995
14	5	8	8	46.3	42.2	83.8	2.183
15	5	6	4	48.4	38.1	74.6	1.839
16	5	8	8	45.9	41.7	83.2	2.251
17	5	6	12	41.1	34.9	82.6	2.209

序号	SBS/%	HVA/%	G⁃OMMT/%	针入度/0.1 mm	延度/cm	软化点/℃	170 °C布氏黏度/Pa·s
规范要求				$≥ 4$ 0	$≥$ 30	$≥$ 80	$≤$ 3
1	6	10	8	42.8	45.3	88.9	2.613
2	5	8	8	46.1	41.5	84.5	2.111
3	6	8	4	43.7	38.7	82.9	2.044
4	5	8	8	45.6	40.8	83.9	2.184
5	6	8	12	39.4	34.8	87.6	2.467
6	5	8	8	45.8	38.6	83.3	2.152
7	5	10	12	41.4	43.1	89.1	2.621
8	5	10	4	45.2	47.4	85.2	2.459
9	4	10	8	45.6	44.1	86.1	2.371
10	4	8	12	43.3	36.5	83.5	2.226
11	4	6	8	48.1	35.3	75.6	1.875
12	4	8	4	50.2	41.6	77.7	1.921
13	6	6	8	43.0	35.3	81.3	1.995
14	5	8	8	46.3	42.2	83.8	2.183
15	5	6	4	48.4	38.1	74.6	1.839
16	5	8	8	45.9	41.7	83.2	2.251
17	5	6	12	41.1	34.9	82.6	2.209

表2 Box⁃Behnken法试验结果表

Tab.2 Table of results of Box⁃Behnken method tests

表2 Box⁃Behnken法试验结果表

Tab.2 Table of results of Box⁃Behnken method tests

模型	F	P	（P）	$R 2$	C.V./%
针入度	89.79	<0.000 1	0.124 1	0.991 4	0.88
延度	13.91	0.001 1	0.561 1	0.947 0	3.36
软化点	112.56	<0.000 1	0.312 4	0.985 4	0.75
170 °C布氏黏度	42.94	<0.000 1	0.592 9	0.982 2	2.18

模型	F	P	（P）	$R 2$	C.V./%
针入度	89.79	<0.000 1	0.124 1	0.991 4	0.88
延度	13.91	0.001 1	0.561 1	0.947 0	3.36
软化点	112.56	<0.000 1	0.312 4	0.985 4	0.75
170 °C布氏黏度	42.94	<0.000 1	0.592 9	0.982 2	2.18

表3 回归模型方差分析表

Tab.3 Regression model analysis of variance table

表3 回归模型方差分析表

Tab.3 Regression model analysis of variance table

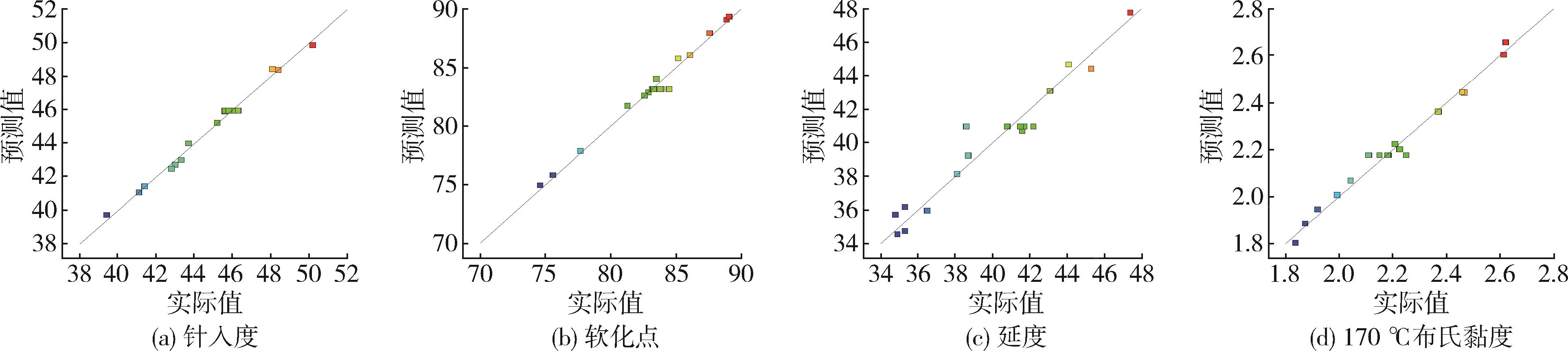

图1 各性能的实际值与预测值比较

Fig.1 Comparison of actual and predicted values of each property

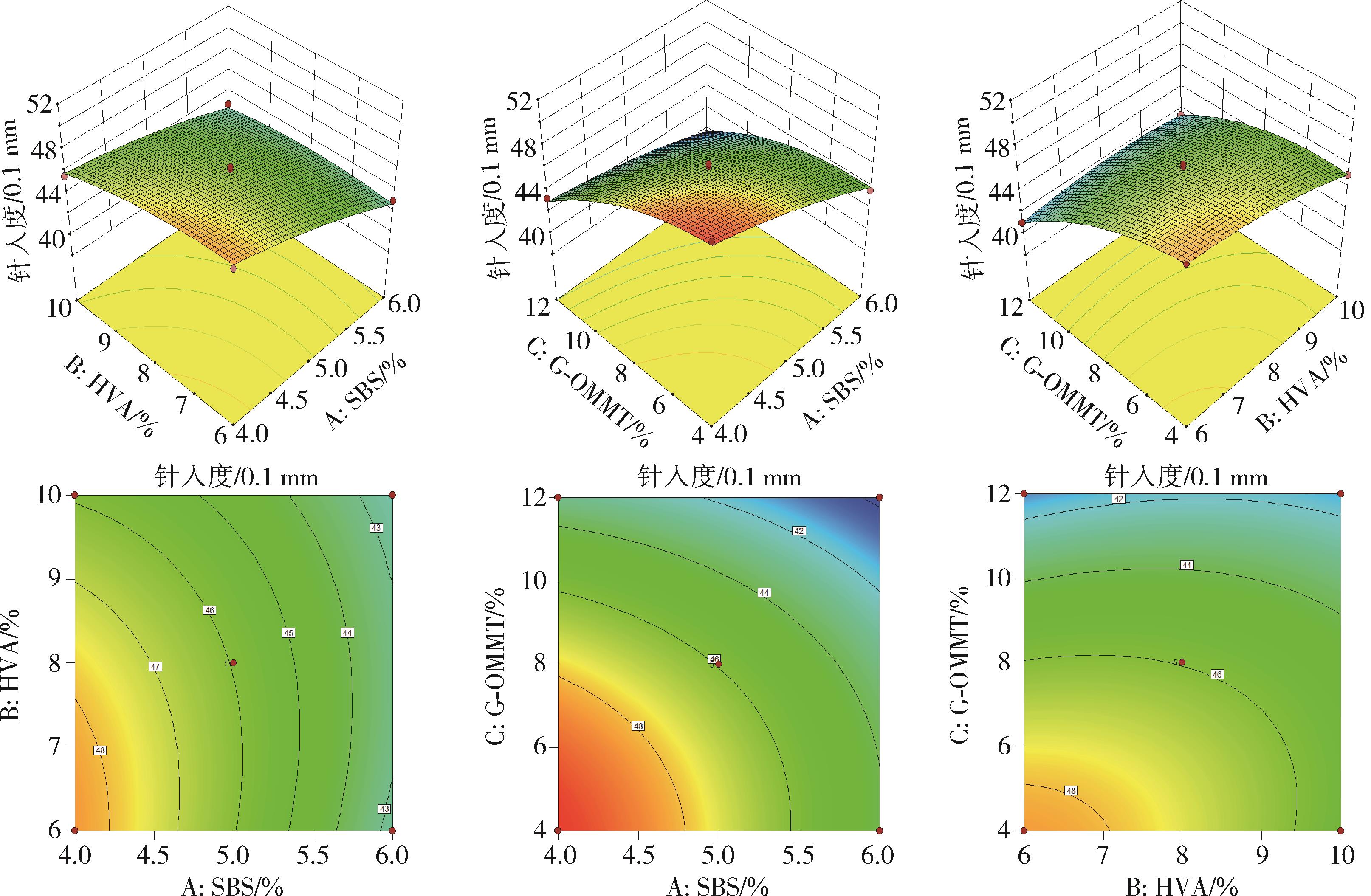

图2 针入度各因素之间的交互作用

Fig.2 Interaction between factors of needle penetration

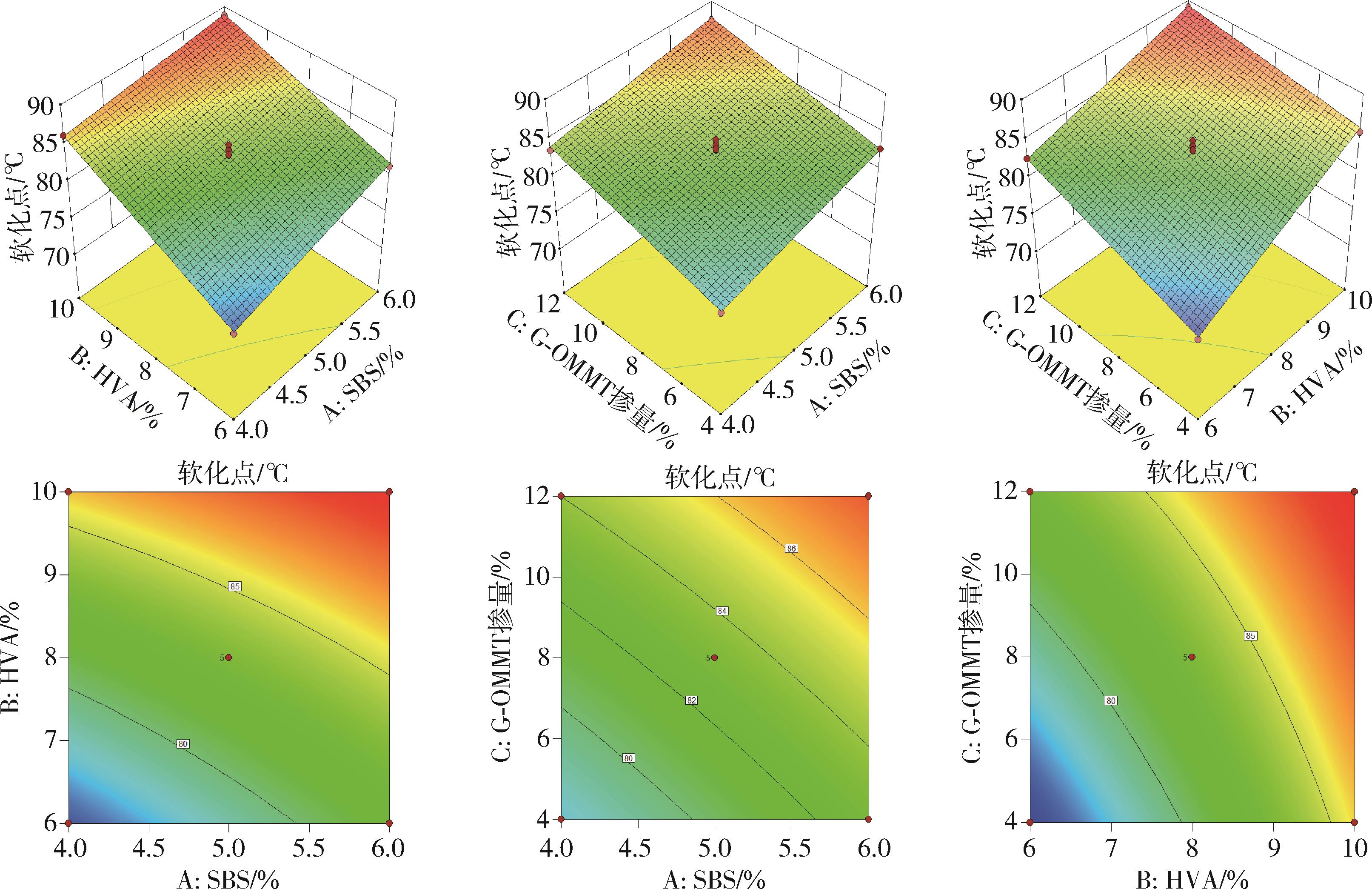

图3 软化点各因素之间的交互作用

Fig.3 Interaction between factors at the softening point

图4 延度各因素之间的交互作用

Fig.4 Interaction between the factors of ductility

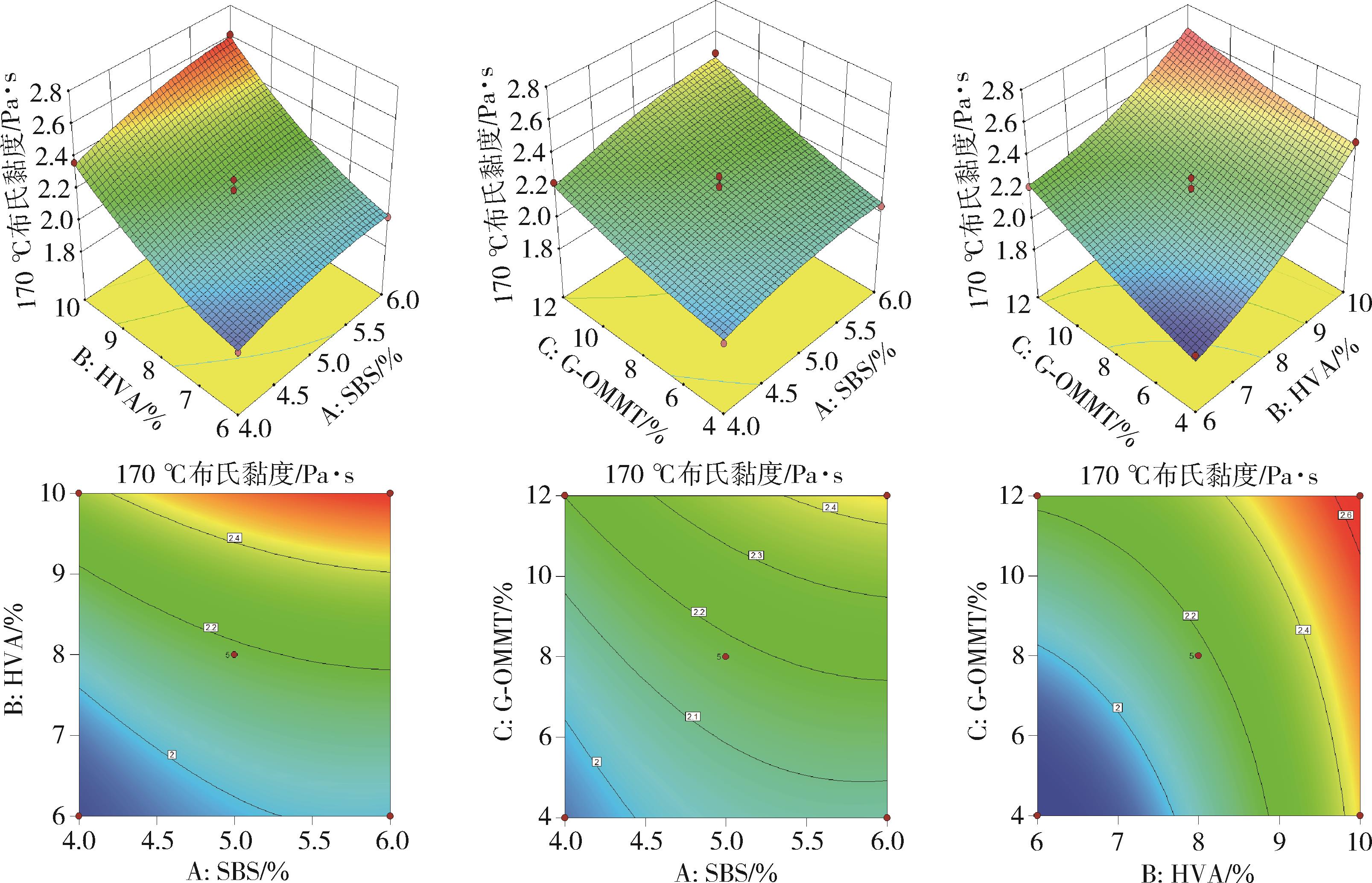

图5 170 ℃布氏黏度各因素之间的交互作用

Fig.5 Interaction between factors of Brinell viscosity at 170 °C

项目	目标	低限	高限
A：SBS	5 %	4	6
B：HVA	望小	6	10
C∶G⁃OMMT	在一定范围内	4	12
针入度	望大	39.4	50.2
延度	望大	34.8	47.4
软化点	望大	74.6	89.1
170 °C布氏黏度	望大	0	3

表4 多响应面优化处理表

Tab.4 Multi⁃response surface optimisation treatment table

项目	预测值	GM⁃HVA	M⁃HVA	TPS
针入度/0.1mm	45.9	45.2	46.8	47.4
延度/cm	43.2	42.9	34.3	37.5
软化点/℃	84.5	85.2	83.5	82.8
170 °C布氏黏度/Pa·s	2.276	2.371	2.111	1.677

表5 最佳掺量下的高黏改性沥青的实验结果

Tab.5 Experimental results of high viscosity modified asphalt with the optimal content

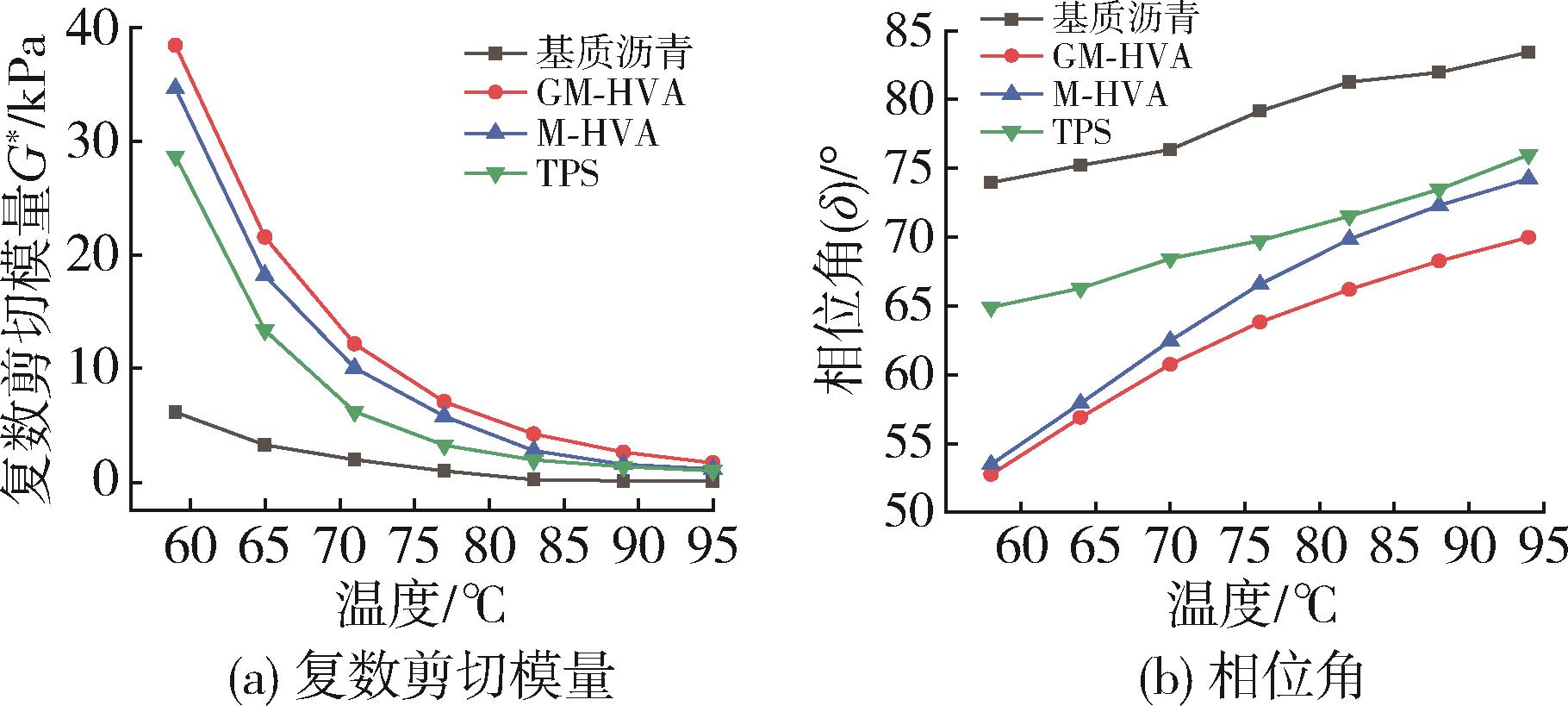

图6 复数剪切模量和相位角曲线图

Fig.6 Plots of complex shear modulus and phase angle curves

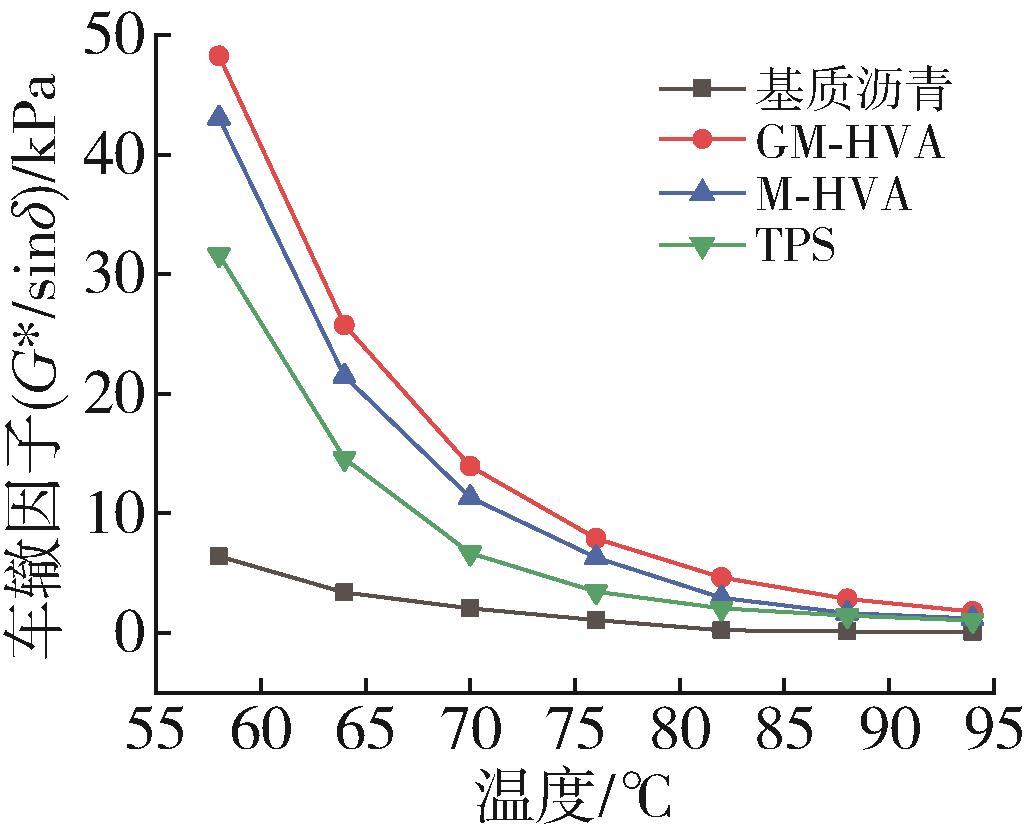

图7 车辙因子曲线图

Fig.7 Rutting factor graph

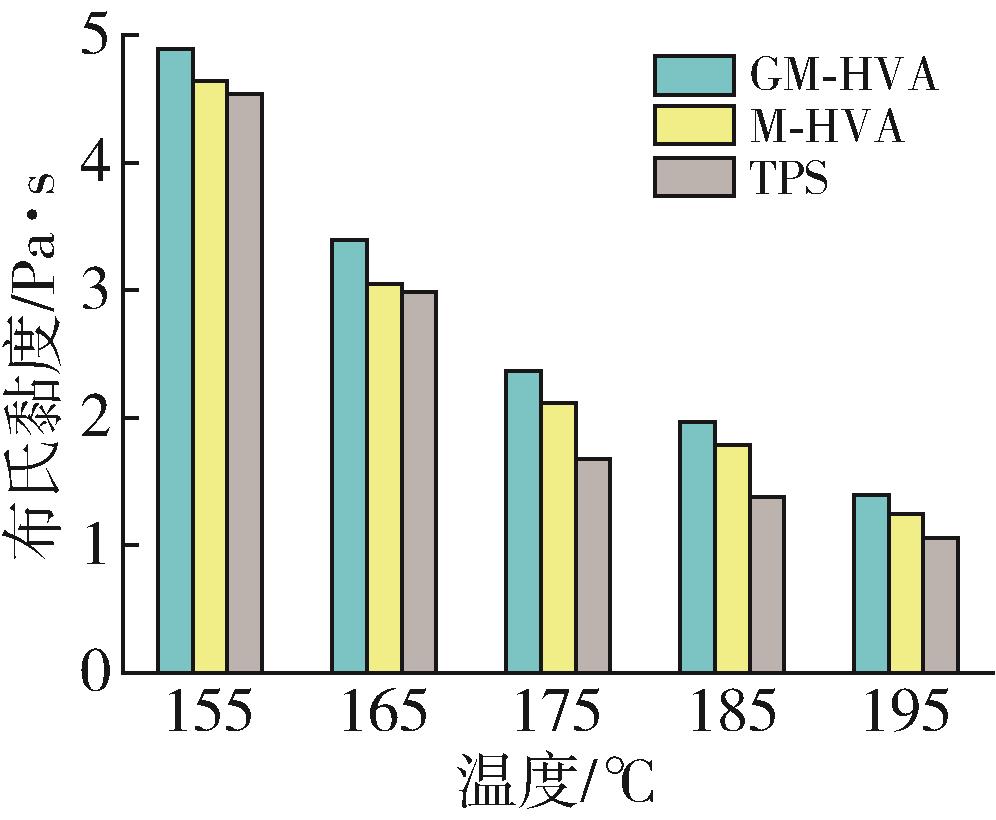

图8 不同温度下的布氏黏度曲线

Fig.8 Brinell viscosity curves at different temperature

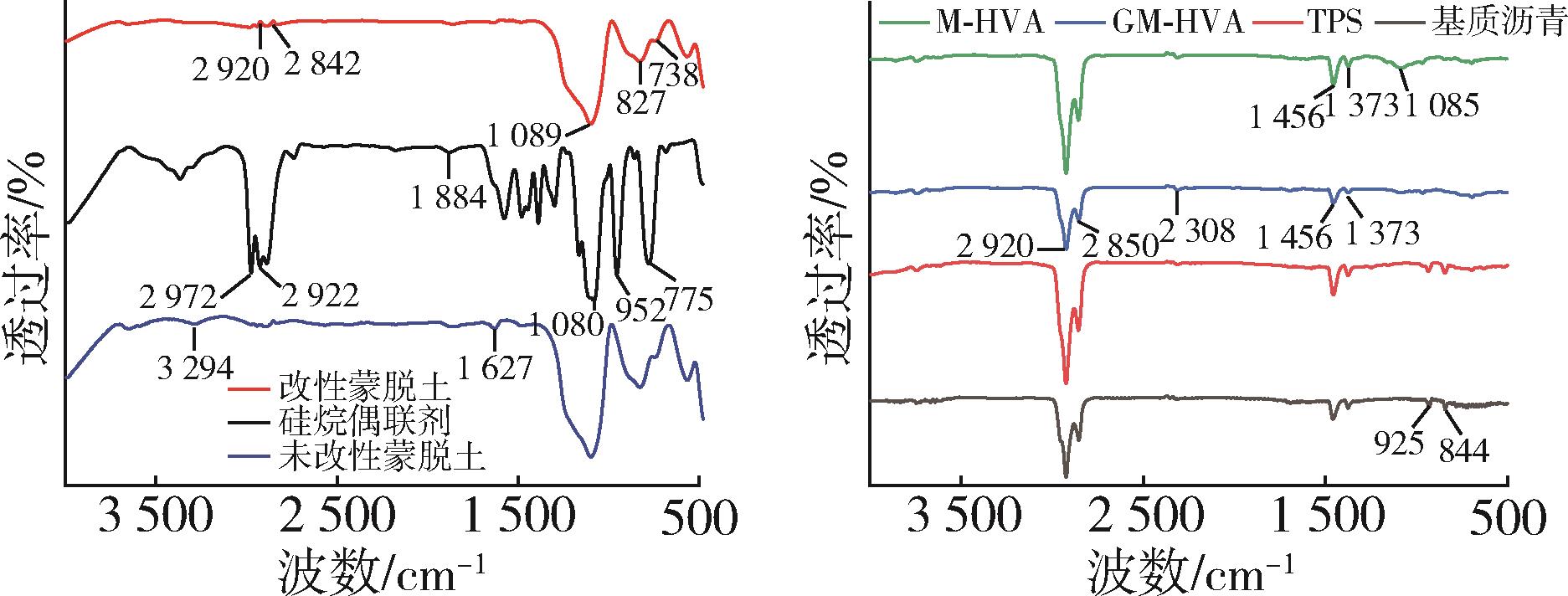

图9 FTIR试验结果

Fig.9 Infrared spectroscopy of the three materials
