粉末丁腈橡胶改性高抗冲聚苯乙烯阻尼性能研究

doi:10.19491/j.issn.1001-9278.2025.02.003

中国塑料 ›› 2025, Vol. 39 ›› Issue (2): 12-14.DOI: 10.19491/j.issn.1001-9278.2025.02.003

粉末丁腈橡胶改性高抗冲聚苯乙烯阻尼性能研究

李国林()

华中科技大学机械科学与工程学院，武汉 430000

收稿日期:2024-04-29 出版日期:2025-02-26 发布日期:2025-02-27
作者简介:李国林，liguon@midea.com

Study on damping performance of nitrile rubber powder⁃modified high⁃impact polystyrene

LI Guolin()

School of Mechanical Science and Engineering，Huazhong University of Science and Technology，Wuhan 430000，China

Received:2024-04-29 Online:2025-02-26 Published:2025-02-27

摘要/Abstract

摘要：

以均聚聚丙烯和粉末丁腈橡胶为基材通过共混挤出方式制备了阻尼母粒，并研究了不同母粒含量对高抗冲聚苯乙烯力学性能、阻尼性能和热性能影响。结果表明：当母粒添加量达到30 %（质量分数，下同）时，高抗冲聚苯乙烯缺口冲击强度由9.1 kJ/m²降低至3.5 kJ/m²，拉伸强度由34.1 MPa降低至21.3 MPa；20 ℃损耗因子由0.015提高到0.026，60 ℃损耗因子由0.023提高到0.034；热重分析结果显示HIPS热稳定性随着母粒含量增加不断提高。

关键词: 粉末丁腈橡胶, 高抗冲聚苯乙烯, 阻尼性能, 损耗因子

Abstract:

A type of damping masterbatch was prepared through blending and extrusion using homopolymer polypropylene and nitrile rubber powders as raw materials， and the effect of masterbatch content on the mechanical， damping， and thermal properties of modified high⁃impact polystyrene （HIPS） were investigated. The result indicated that， when the content of the masterbatch was 30 wt%， the notch impact strength of the modified HIPS decreased from 9.1 kJ/m² to 3.5 kJ/m²， and its tensile strength decreased from 34.1 MPa to 21.3 MPa，its loss factor at 20 ℃ increased from 0.015 to 0.26， and its loss factor at 60 ℃ increased from 0.023 to 0.034. Thermogravimetric analysis results indicated that the heat resistance of the modified HIPS increased with an increase in the content of the damping masterbatch.

Key words: nitrile rubber powder, high?impact polystyrene, damping performance, loss factor

中图分类号:

TQ325.2

李国林. 粉末丁腈橡胶改性高抗冲聚苯乙烯阻尼性能研究[J]. 中国塑料, 2025, 39(2): 12-14.

LI Guolin. Study on damping performance of nitrile rubber powder⁃modified high⁃impact polystyrene[J]. China Plastics, 2025, 39(2): 12-14.

图/表 5

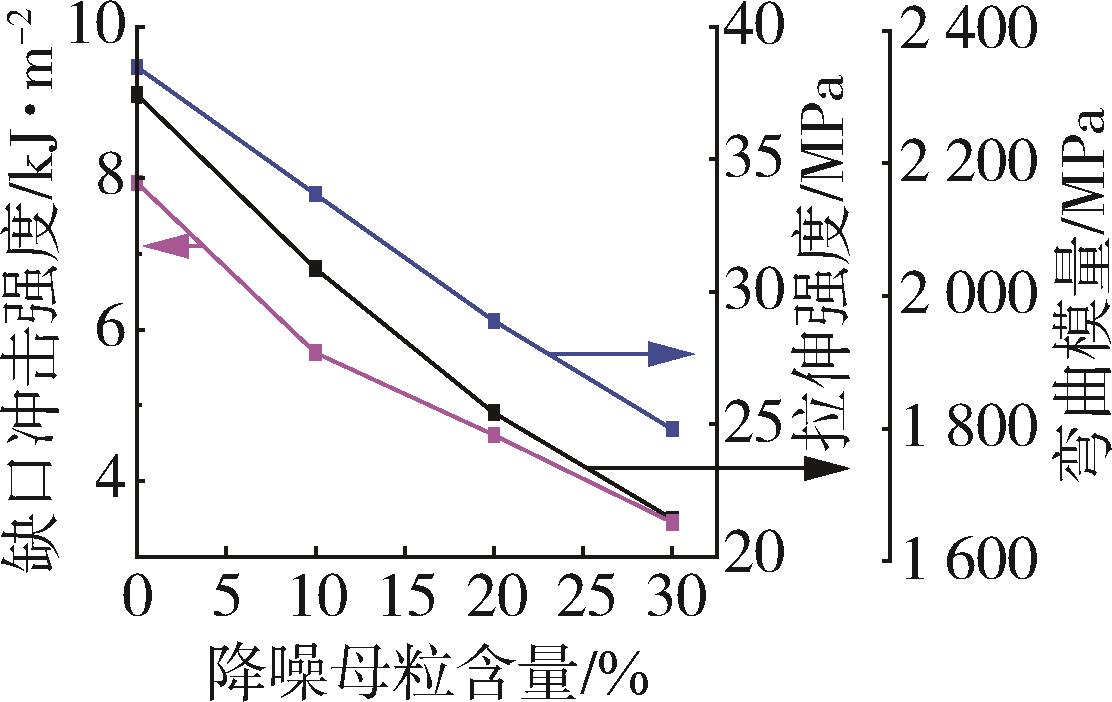

图1 阻尼母粒含量对HIPS力学性能的影响

Fig.1 Effect of damping masterbatch content on mechanical properties of the HIPS

母粒含量/%	缺口冲击强度/kJ·m^-2	拉伸强度/MPa	弯曲模量/MPa
0	9.1	34.1	2 345
10	6.8	27.7	2 153
20	4.9	24.6	1 962
30	3.5	21.3	1 799

表1 不同阻尼母粒含量HIPS的力学性能

Tab.1 Mechanical properties of the HIPS with different contents of damping masterbatch

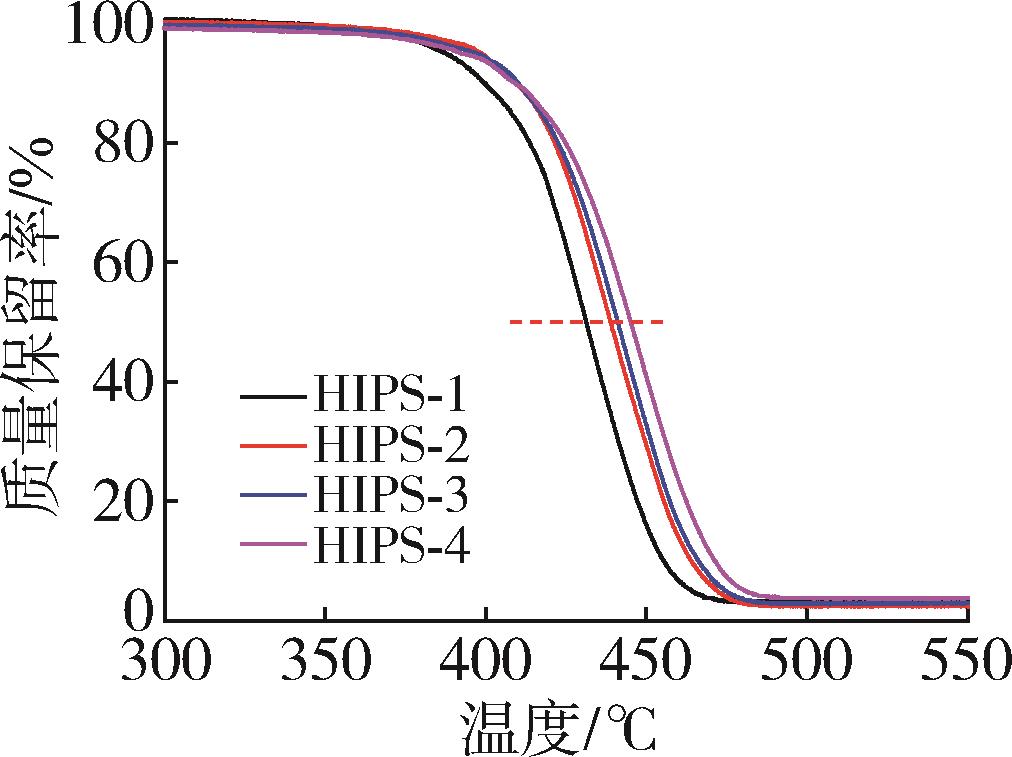

图2 不同阻尼母粒含量的HIPS的TG曲线

Fig.2 TG curves of the HIPS with different damping masterbatch contents

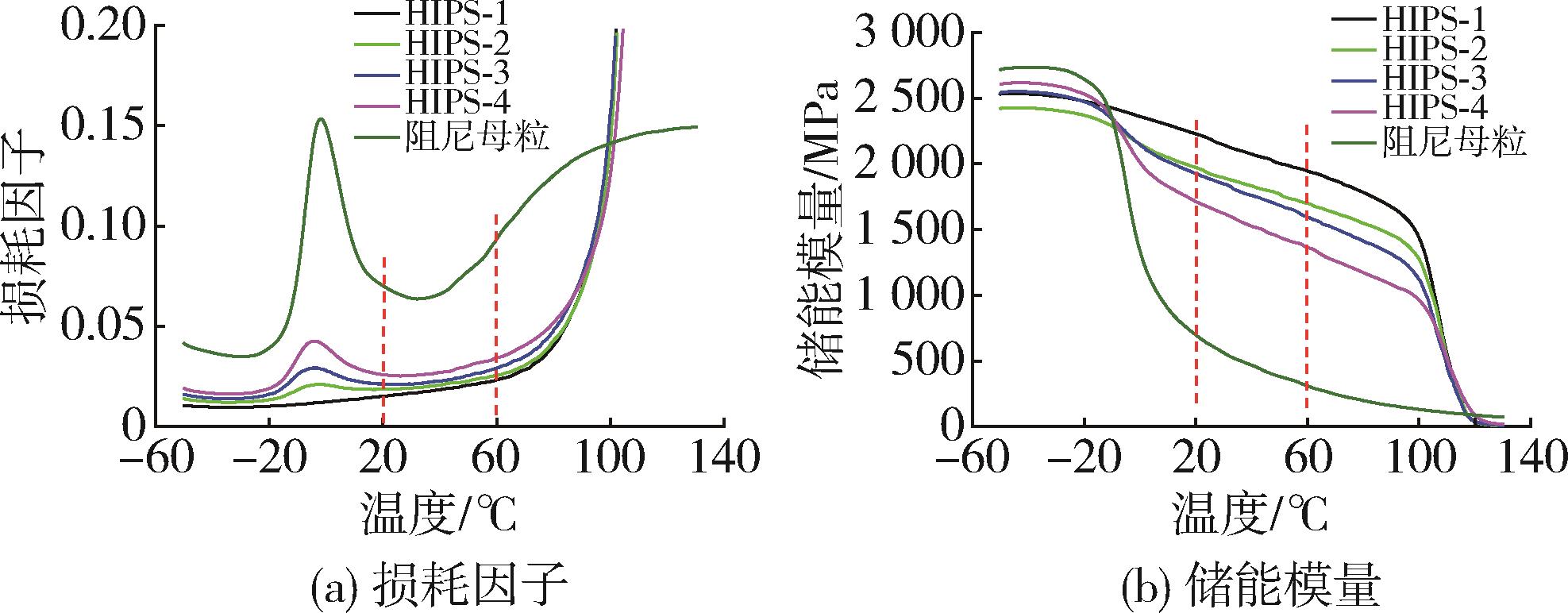

图3 不同阻尼母粒含量的HIPS损耗因子和储能模量随温度变化曲线

Fig.3 Changes of loss factor and storage modulus of the HIPS with different contents of damping masterbatch with temperature

母粒含量/%	损耗因子		储能模量/MPa
母粒含量/%	20 ℃	60 ℃	20 ℃	60 ℃
0	0.015	0.023	2 226.3	1 944.7
10	0.019	0.025	1 969.4	1 697.4
20	0.021	0.029	1 925.1	1 593.6
30	0.026	0.034	1 710.1	1 361.6
100	0.070	0.093	694.1	309.8

表2 不同阻尼母粒含量HIPS的损耗因子和储能模量

Tab.2 Loss factor and storage modulus of the HIPS with different contents of damping masterbatch

参考文献 6

1	陈宪刚. 浅谈舰船用高分子阻尼材料的现状及应用［J］. 橡塑资源利用，2022，（2）：11⁃14.
	CHEN X G. A brief discussion on the current situation and application of polymer damping materials for ships ［J］. Rubber & Plastics Resources Utilization， 2022，（2）：11⁃14.
2	李俊杰，王金，周霆. ABS材料粘滑现象改善［J］. 工程塑料应用，2020，48（8）：41⁃45.
	LI J J， WANG J， ZHOU T. Improvement of stick⁃slip phenomenon of ABS Materials［J］. Engineering Plastics Application，2020，48（8）：41⁃45.
3	安巍虎. 三元乙丙与丁腈橡胶复合绝热材料层间界面强化［D］. 北京：北京化工大学，2023.
4	何欢，郑方远，刘超. 硫化体系对丁腈橡胶阻尼材料性能的影响［J］. 石油化工，2024，53（01）：63⁃67.
	HU H， ZHENG F Y， LIU C. Effect of different vulcanization systems on damping and mechanical properties of nitrile rubber［J］. Petrochemical Technology，2024，53（01）：63⁃67.
5	唐黎明，赵永强，畅晓婕. 溶胀下丙烯腈含量影响丁腈橡胶摩擦性能的分子模拟［J］. 弹性体，2023，33（4）：31⁃35.
	TANG L M， ZHAO Y Q， CHANG X J. Molecular simulation of effect of acrylonitrile content on friction properties of nitrile⁃butadiene rubber under swelling［J］. China Elastomerics，2023，33（4）：31⁃35.
6	崔向红，王瑞琨，刘晓东，等. 船用聚合物基降噪阻尼材料研究进展［J］. 应用科技，2022，49（06）：129⁃135.
	CUI X H， WANG R K， LIU X D，et al. Research progress of marine polymer noise reduction and damping materials［J］. Applied Science and Technology，2022，49（06）：129⁃135.

[1]	郭意明, 董晓晨, 梁士通, 王森, 刘继纯. 石墨种类和粒径对高抗冲聚苯乙烯阻燃性能的影响及作用机制[J]. 中国塑料, 2022, 36(3): 26-32.
[2]	刘福, 肖艳丽, 王国芝, 周琴琴, 汪晓东. 空心玻璃微珠对乘用车专用阻尼材料性能的影响[J]. 中国塑料, 2017, 31(02): 21-26 .
[3]	邓新全, 邓新华, 孙元, 岳海生, 张卓. 小形变下聚氨酯/聚氨基甲酸酯纤维复合材料的增强和阻尼性[J]. 中国塑料, 2015, 29(07): 28-32 .
[4]	胡文涛, 丁雪佳, 李建厂, 刘凤娇, 魏永飞. 增塑聚氯乙烯的改性研究[J]. 中国塑料, 2014, 28(07): 60-64 .
[5]	丁国芳曹君罗世凯石耀刚. 硅橡胶／氯化聚乙烯塑料泡沫合金材料的阻尼性能研究[J]. 中国塑料, 2012, 26(03): 51-56 .
[6]	陈梁王浩杰张灿刘继纯. 高分子阻燃剂BPS在PS-HI中的应用研究[J]. 中国塑料, 2010, 24(12): 94-97 .
[7]	林春平吴大鸣刘颖郑秀婷. 无卤阻燃高抗冲聚苯乙烯材料阻燃性能的研究[J]. 中国塑料, 2010, 24(10): 28-32 .
[8]	张伟, 李刚, 李庆春, 戴伍国, 袁文. 磷系阻燃剂对PPO/PS-HI合金性能的影响[J]. 中国塑料, 2010, 24(09): 72-76 .
[9]	张玉冰高照明徐庆强徐兵. 多次注塑HIPS的力学性能与化学结构的关联性研究[J]. 中国塑料, 2010, 24(01): 85-93 .
[10]	程青民丁国芳罗世凯. 硅橡胶和丁基橡胶共混体系的阻尼特性研究[J]. 中国塑料, 2009, 23(09): 36-39 .
[11]	高勇, 芦艾, 黄奕刚. 硬质聚氨酯泡沫塑料阻尼性能研究[J]. 中国塑料, 2008, 22(08): 50-53 .
[12]	王雀, 谭头文. 紫外光固化涂料对高抗冲聚苯乙烯力学性能的影响[J]. 中国塑料, 2008, 22(03): 31-35.

粉末丁腈橡胶改性高抗冲聚苯乙烯阻尼性能研究

Study on damping performance of nitrile rubber powder⁃modified high⁃impact polystyrene

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 5

参考文献 6

相关文章 12

编辑推荐

Metrics

本文评价
