聚磷腈/碳纳米管复合材料的电磁屏蔽和导电性能研究

doi:10.19491/j.issn.1001-9278.2025.02.005

中国塑料 ›› 2025, Vol. 39 ›› Issue (2): 21-25.DOI: 10.19491/j.issn.1001-9278.2025.02.005

聚磷腈/碳纳米管复合材料的电磁屏蔽和导电性能研究

张晓光¹^,²(), 卫天琪¹, 崔哲¹, 毛明珍¹, 黎汉生², 王伯周¹^,³(), 吴芹²()

^1.西安近代化学研究所，西安 710065
^2.北京理工大学化学与化工学院，北京 100081
^3.氟氮化工资源高效开发与利用国家重点实验室，西安 710065

收稿日期:2024-04-22 出版日期:2025-02-26 发布日期:2025-02-27
通讯作者: 王伯周（1967—），男，研究员，从事含能材料合成与性能研究，wbz600@163.com
吴芹（1976—），女，副教授，绿色催化工艺与工程和清洁能源化工，wuqin_bit@126.com
E-mail:xg_zhang396@163.com;wbz600@163.com;wuqin_bit@126.com
作者简介:张晓光（1985—），男，副研究员，从事精细化学品及高分子材料的合成及性能研究， xg_zhang396@163.com
基金资助:
《中国塑料》是国家科委和国家新闻出版署批准的全国性(中央级)科学技术期刊，月刊，由中国塑料加工工业协会、北京工商大学、轻工业塑料加工应用研究所主办。属于中国科学引文索引数据库（CSCD）核心期刊、美国化学文摘（CA）收录核心期刊、中国科技核心期刊（中国科技论文统计源期刊）、中国学术期刊综合评价数据库来源期刊、全国中文核心期刊，荣获第三届国家期刊奖。《中国塑料》每月26日出书，国内外公开发行，国内统一刊号(CN11-1846/TQ);国际标准刊号:ISSN 1001-9278。《中国塑料》被美国《化学文摘》(CA)、日本科学技术振兴机构中文数据库(JST)、中国科技论文统计源、中文科技期刊数据库、中国学术期刊(光盘版)（CNKI）、美国艾博思科（EBSCO）数据库、万方数据库、维普数据库、超星域出版等国内外知名数据库收录。2023年入选中信所“第6届中国精品科技期刊”，即“中国精品科技期刊顶尖学术论文（F5000）”项目来源期刊

Study on electromagnetic shielding and electrically conductive performance of polyphosphazene/carbon nanotubes composites

ZHANG Xiaoguang¹^,²(), WEI Tianqi¹, CUI Zhe¹, MAO Mingzhen¹, LI Hansheng², WANG Bozhou¹^,³(), WU Qin²()

^1.Xi′an Modern Chemistry Research Institute，Xi′an 710065，China
^2.School of Chemistry and Chemical Engineering，Beijing Institute of Technology，Beijing 100081，China
^3.State Key Laboratory of Fluorine & Nitrogen Chemicals，Xi′an 710065，China

Received:2024-04-22 Online:2025-02-26 Published:2025-02-27
Contact: WANG Bozhou, WU Qin E-mail:xg_zhang396@163.com;wbz600@163.com;wuqin_bit@126.com

摘要/Abstract

摘要：

以聚磷腈为基体，碳纳米管（SWNTs）为填料，通过溶液共混法制备了聚磷腈/SWNTs复合材料，其中SWNTs随机分布在聚磷腈基体形成导电相。采用傅里叶变换红外光谱仪（FTIR）、扫描电子显微镜（SEM）、热失重分析仪（TG）、导电性能测试仪和矢量网络分析仪等对复合材料的结构和性能进行表征分析。结果表明，聚磷腈/SWNTs复合材料的电磁屏蔽和导电性能与SWNTs的添加量密切相关，当含量为15 %（质量分数，下同）时，电磁屏蔽效能达到 60.9 dB，平均导电率达到0.989 4 S/cm，且在700 ℃时的质量保留率达到35.66 %。

关键词: 聚磷腈, 碳纳米管, 电磁屏蔽效能, 导电性能

Abstract:

Polyphosphazene/carbon nanotubes （SWNTs） composites were prepared by using a solution⁃blending method. SWNTs were randomly distributed on the polyphosphazene matrix to form a conductive phase. The structure and properties of the as⁃prepared composites were characterized by using Fourier⁃transform infrared spectrometer， scanning electron microscope， thermogravimetric analyzer， electrical conductivity tester， and vector network analyzer. The results indicated that the electromagnetic shielding effectiveness and electrical conductivity of polyphosphazene/carbon nanotubes composites were related to the loading of carbon nanotubes in the matrix. The electromagnetic shielding effectiveness of the composites reached 60.9 dB at a SWNTs content of 15 wt%， its average electrical conductivity reached 0.989 4 S/cm， and its residual char yield was 35.66 wt% at 700 ℃.

Key words: polyphosphazene, carbon nanotube, electromagnetic shielding, electrical conductivity

中图分类号:

TQ325

张晓光, 卫天琪, 崔哲, 毛明珍, 黎汉生, 王伯周, 吴芹. 聚磷腈/碳纳米管复合材料的电磁屏蔽和导电性能研究[J]. 中国塑料, 2025, 39(2): 21-25.

ZHANG Xiaoguang, WEI Tianqi, CUI Zhe, MAO Mingzhen, LI Hansheng, WANG Bozhou, WU Qin. Study on electromagnetic shielding and electrically conductive performance of polyphosphazene/carbon nanotubes composites[J]. China Plastics, 2025, 39(2): 21-25.

图/表 7

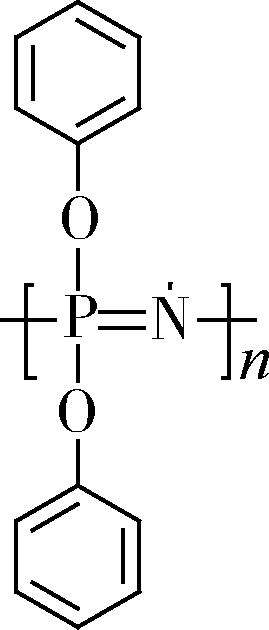

图1 JLJ的化学结构式

Fig.1 Chemical structure of JLJ

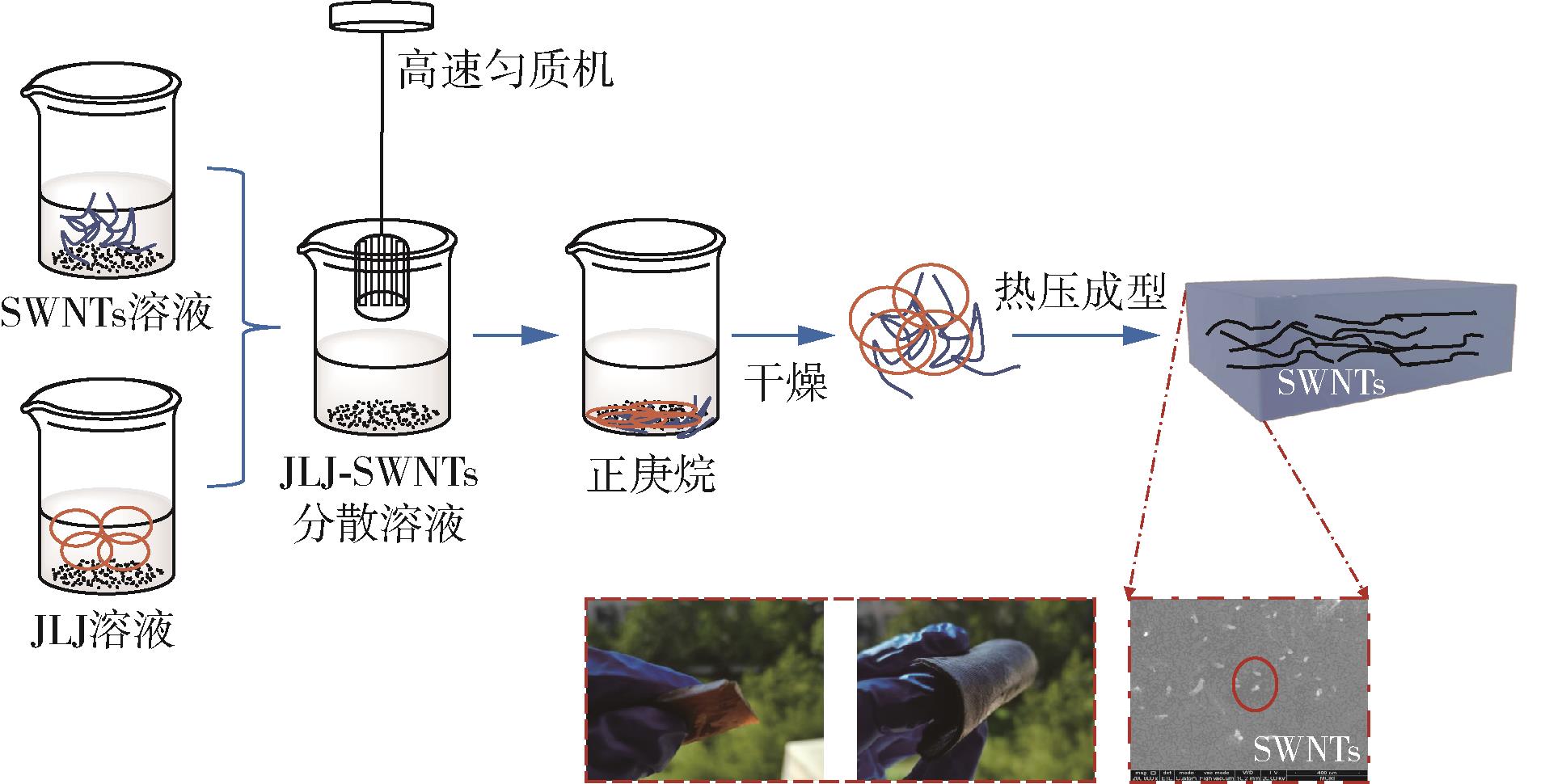

图2 聚磷腈/SWNTs复合材料制备过程示意图

Fig.2 Fabrication process of the polyphosphazene/SWNTs composites

图3 样品的SEM照片

Fig.3 SEM images of the samples

图4 样品的FTIR谱图

Fig.4 FTIR spectra of the samples

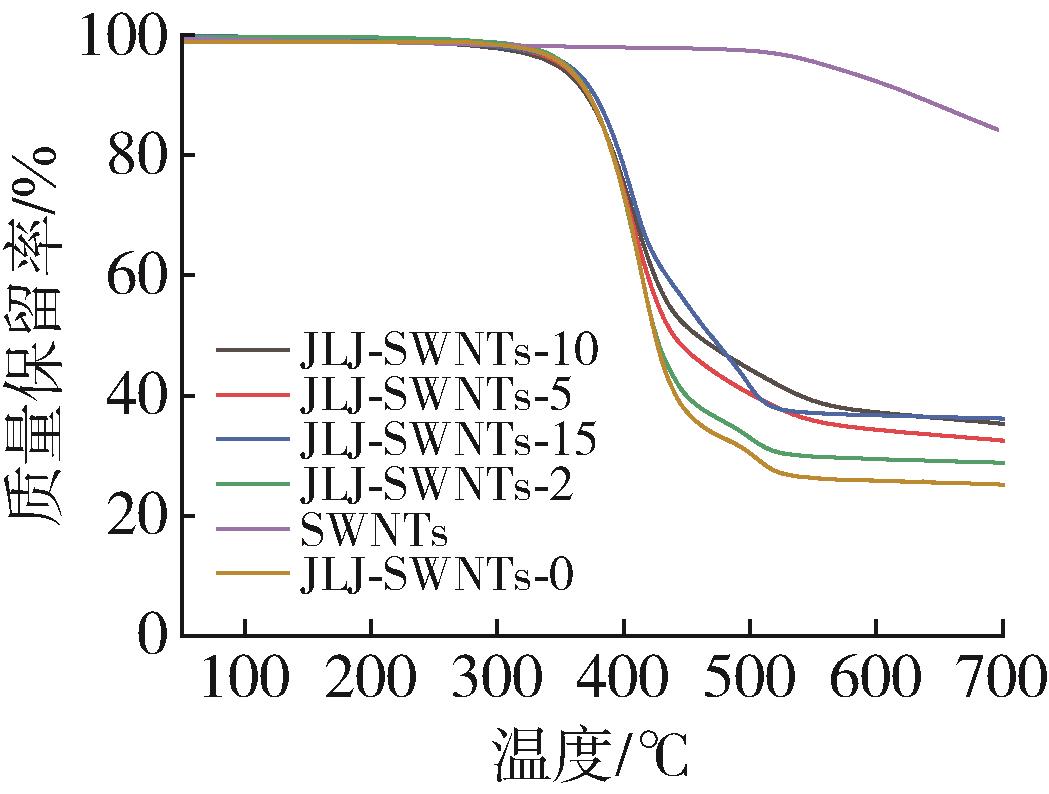

图5 样品的TG曲线

Fig.5 TG curves of the samples

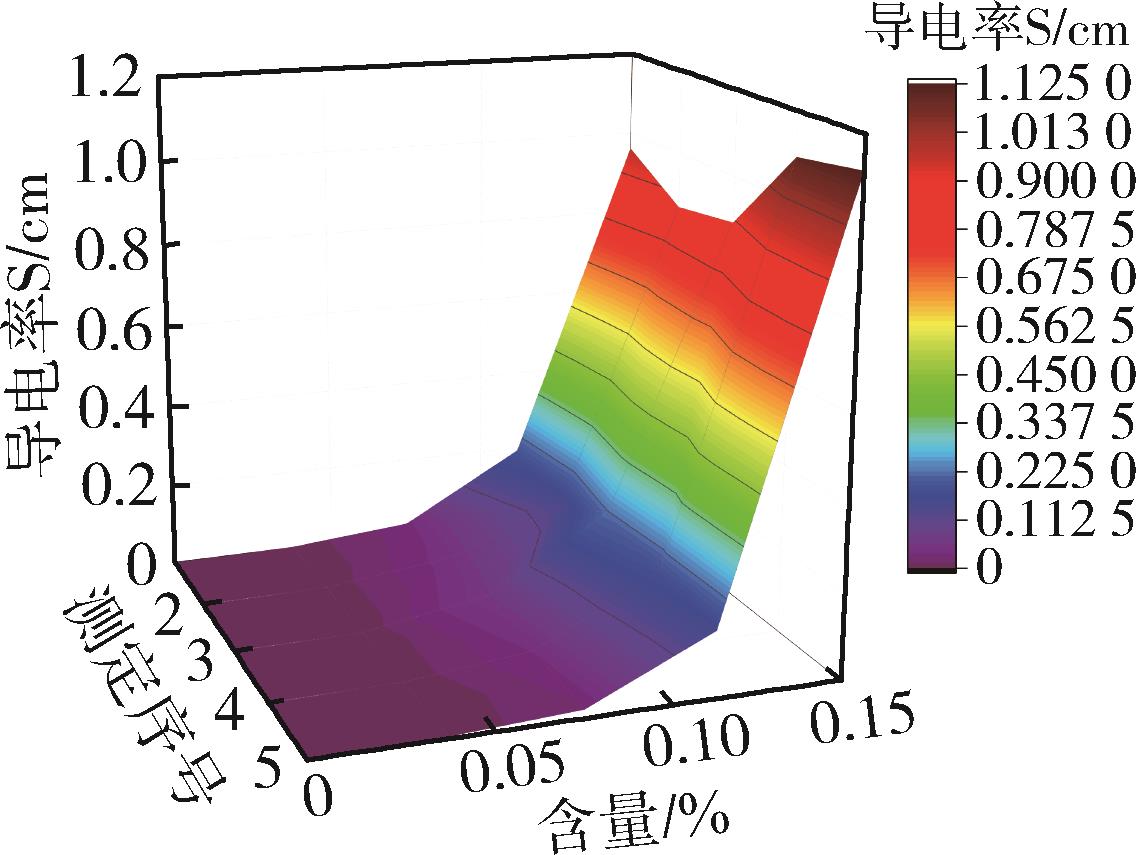

图6 JLJ⁃SWNTs复合材料的导电率

Fig.6 Electrical conductivity of the JLJ⁃SWNTs composites

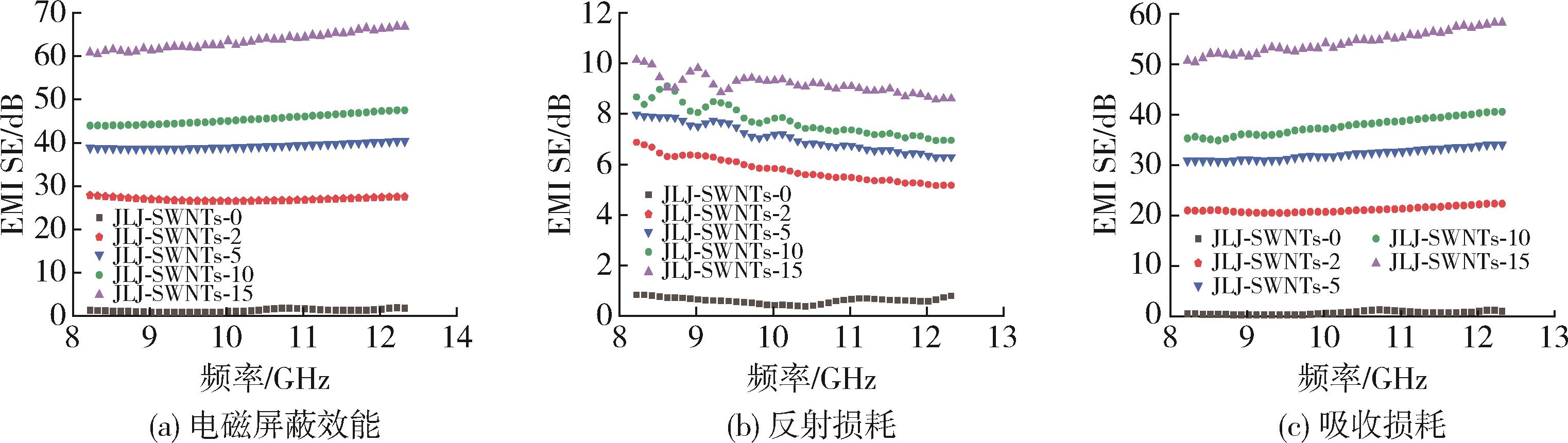

图7 JLJ⁃SWNTs复合材料的电磁屏蔽效能曲线

Fig.7 Electromagnetic shielding efficiency curves of the JLJ⁃SWNTs composites

参考文献 19

1	吴宜峰，张啸天，王浩，等.支座用石墨烯/导电炭黑橡胶材料的制备与性能［J］. 东南大学学报（自然科学版）， 2024，54（01）：44⁃49.
	WU Y F， ZHANG X T， WANG H，et al. Preparation and performance of graphene/conductive carbon black compounded rubber material for bearings［J］. Journal of Southeast University：Natural Science Edition， 2024，54（01）：44⁃49.
2	Deepak S， Ranvijai R， Dipak K. Electrical conductivity and dynamic mechanical properties of silicon rubber⁃based conducting composites： Effect of cyclic deformation， pressure and temperature［J］.Polymer International，2017，66（9）：1 295⁃1 305.
3	李雪雨，温彦威，陆少杰，等. 导电橡胶复合材料研究进展［J］.合成橡胶工业，2022，45（4）：331⁃335.
	LI X Y， WEN Y W， LU S J，et al. Progress in conductive rubber composite materials［J］.China Synthetic Rubber Industry， 2022，45（4）：331⁃335.
4	万帮伟，杨洋. 硅橡胶/多壁碳纳米管复合材料应变感知性能研究［J］.中国塑料， 2024， 38（2）： 1⁃6.
	WAN B W， YANG Y. Strain sensing properties of silicone rubber/multi⁃walled carbon nanotubes composite［J］.China Plastic， 2024， 38（2）： 1⁃6.
5	何杉杉，何婷婷，周紫君，等导电共轭聚合物与碳布复合制备高能量密度和功率密度电极［J］.高分子学报，2024，55：1 044⁃1 058.
	HE B B， HE T T， ZHOU Z J，et al. High energy density and power density electrodes prepared by conductive conjugated polymers and carbon cloth［J］.Acta Polymerica Sinica，2024，55：1 044⁃1 058.
6	KUMAR R， SAHOO S， JOANNI E， et al. Recent progress on carbon⁃based composite materials for microwave electromagnetic interference shielding［J］.Carbon，2021（177）：304⁃331.
7	文雯，白振岳，赵航. 导电橡胶条对机箱屏蔽效能的影响［J］. 电子测试， 2020（21）：108⁃109.
	WEN W， BAI Z Y， ZHAO H. Effect of conductive rubber strip on shielding effectiveness of chassis［J］. Electronic Test， 2020（21）：108⁃109.
8	JHARRY R. ALLCOCK.Polyphosphazenes： New polymers with inorganic backbone atoms［J］. Science，1976，193（4 259）：1 214⁃1 219．
9	Victor A K， Joshua S M， James S B，et al. Cross⁃linked polyphosphazene blends as robust CO₂ separation membranes［J］. Applied Materials & Interfaces， 2020， 12（27）： 30 787⁃30 795.
10	宝冬梅，刘吉平.聚磷腈材料在航空航天及军工领域的应用研究［J］.中国塑料， 2012， 26（04）： 16⁃21.
	BAO D M， LIU J P. Study on polyphosphazene materials and its application in aviation and military fields［J］. China Plastic， 2012， 26（04）： 16⁃21.
11	张晓光，毛明珍，黎汉生，等. 聚磷腈的合成及应用研究进展［J］. 应用化工， 2021， 50（9）： 2 484⁃2 489.
	ZHANG X G， MAO M Z， LI H S，et al. Research progress on synthesis and application of polyphosphazene ［J］. Applied Chemical Industry， 2021， 50（9）： 2 484⁃2 489.
12	Alter C， Wiesemann M， Neumann B，et al.Tetrafluoroaryl phosphonic acid functionalized polyphosphazenes⁃synthesis， characterization and evaluation of proton conductivity［J］. European Journal of Inorganic Chemistry， 2020，46： 4 401⁃4 408.
13	岳生金，蒲浩，颜春，等.树脂基导电纳米复合材料电磁屏蔽性能的研究进展［J］. 宇航材料工艺，2024，54（1）：23⁃28.
	XUE S J， PU H， YAN C. Research progress in electromagnetic shielding performance of resin matrix conductive nanocomposites［J］. Aerospace Materials Technology，2024，54（1）：23⁃28.
14	侯从聪，安立宝，王惠颖. 功能化碳纳米管/聚合物复合材料的研究进展［J］. 高分子通报，2022（6）：36⁃44.
	HOU C C， AN L B， WANG H Y. Research progress of functionalized carbon nanotubes/polymer composites［J］. Polymer Bulletin，2022（6）：36⁃44.
15	郑玲，邓鑫，焦晓岚，等.水性聚氨酯/石墨烯柔性导电复合材料制备及性能［J］.工程塑料应用， 2022，50（05）：27⁃32.
	ZHEN L，DENG，X， JIAO X F，et al. Preparation and properties of waterborne polyurethane/graphene flexible conductive composites［J］.Engineering Plastics Application， 2022，50（05）：27⁃32.
16	Jin X D， Ni Q Q， Toshiaki N. Composites of multi⁃walled carbon nanotubes and shape memory polyurethane for electromagnetic interference shielding ［J］. Journal of Composite Materials， 2011， 45（24）： 2 547⁃2 554.
17	刘玉洁，杨振华，聂聪，等.聚碳酸酯/聚偏二氟乙烯/多壁碳纳米管/炭黑复合材料联用填料对导电网络的构建及材料电性能的影响研究［J］. 高分子通报，2024，37（01）：105⁃113.
	LIU J Y， YANG Z H， NIE C，et al. The Effect of polycarbonate/poly（vinylidene fluoride）/multi⁃walled carbon nanotubes/carbon black composite co⁃fillers on the construction of conductive networks and the electrical properties of materials［J］. Polymer Bulletin，2024，37（01）：105⁃113.
18	Xu Y D， Yang Y Q， Yan D X， et al. Gradient structure design of flexible waterborne polyurethane conductive films for ultraefficient electromagnetic shielding with low reflection characteristic［J］. ACS Applied Materials & Interfaces，2018，10（22）：19 143⁃19 152.
19	Jia L C， Yan D X， Yang Y C. High strain tolerant EMI shielding using carbon nanotube network stabilized rubber composite［J］.Advanced Materials Technologies，2017，2（7）： 1 700 078⁃1 700 085.
