塑料吹膜机均流板位置对排气影响的仿真研究

doi:10.19491/j.issn.1001-9278.2025.06.009

中国塑料 ›› 2025, Vol. 39 ›› Issue (6): 42-47.DOI: 10.19491/j.issn.1001-9278.2025.06.009

塑料吹膜机均流板位置对排气影响的仿真研究

布泽华¹, 李世勇², 刘金军², 赵昊宇¹, 邹佳男¹, 李红霞¹()

^1.大连理工大学机械工程学院，辽宁大连 116024
^2.大连橡胶塑料机械有限公司，辽宁大连 116036

收稿日期:2024-12-12 出版日期:2025-06-26 发布日期:2025-06-20
通讯作者: 李红霞（1982-），女，副教授，研究方向：关键构件计算与优化、复杂工况耦合与仿真等，hxli@dlut.edu.cn
E-mail:hxli@dlut.edu.cn
基金资助:
大连市重点科技研发计划项目(2024YF20CG046)

Simulation study on influence of position of homogenizing plate in plastic film blowing machine

BU Zehua¹, LI Shiyong², LIU Jinjun², ZHAO Haoyu¹, ZOU Jianan¹, LI Hongxia¹()

^1.School of Mechanical Engineering，Dalian University of Technology，Dalian 116024，China
^2.Dalian Rubber & Plastics Machinery Co，Ltd，Dalian 116024，China

Received:2024-12-12 Online:2025-06-26 Published:2025-06-20
Contact: LI Hongxia E-mail:hxli@dlut.edu.cn

摘要/Abstract

摘要：

以某型号吹膜机为例，考虑吹膜机内部风场与温度场的耦合作用，建立吹膜机三维风场有限元计算模型，分析吹膜机内部风场和温度场特性，研究吹膜机内部均流板位置对出风口压力、速度，以及温度的影响规律。结果表明，随着均流板高度的增加，出风口的平均压力与平均速度变化不大，呈略上升趋势；静压箱间出风口的速度分布会呈现先均匀后分散的趋势；均流板的位置对出风口温度与各静压箱内出风口的速度分布影响不大。

关键词: 塑料薄膜, 吹膜机械, 均流板, 有限元, 流固耦合

Abstract:

This study reported an investigation on a specific model of a blown film machine， considering the coupled interaction between its internal wind field and temperature field. A three⁃dimensional finite element model of the wind field was developed to analyze the characteristics of both the wind and temperature fields. Additionally， the research examines how the positioning of the flow⁃equalizing plate within the machine influences the pressure， velocity， and temperature distribution at the air outlet. The results indicated that increasing the height of the flow⁃equalizing plate led to minimal changes in the average pressure and velocity at the air outlet， with both parameters exhibiting a slight upward trend. Furthermore， the velocity distribution across the air outlet between static pressure boxes demonstrates an initial trend toward uniformity before transitioning to dispersion. Notably， the position of the flow⁃equalizing plate has negligible impact on both the air outlet temperature and the velocity distribution within individual static pressure boxes.

Key words: plastic film, film blowing machinery, homogenizing plate, finite element, fluid?structure interaction

中图分类号:

TQ320.66

布泽华, 李世勇, 刘金军, 赵昊宇, 邹佳男, 李红霞. 塑料吹膜机均流板位置对排气影响的仿真研究[J]. 中国塑料, 2025, 39(6): 42-47.

BU Zehua, LI Shiyong, LIU Jinjun, ZHAO Haoyu, ZOU Jianan, LI Hongxia. Simulation study on influence of position of homogenizing plate in plastic film blowing machine[J]. China Plastics, 2025, 39(6): 42-47.

图/表 10

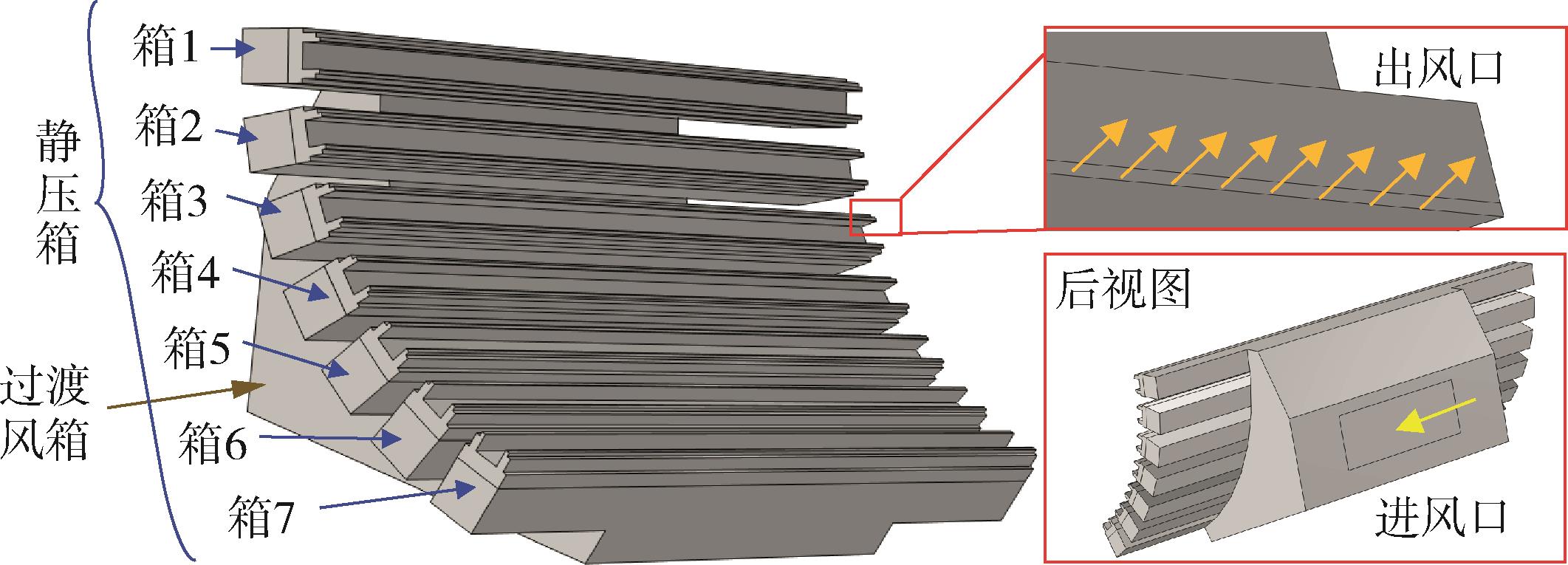

图1 吹膜机三维模型图

Fig.1 3D model of the film blowing machine

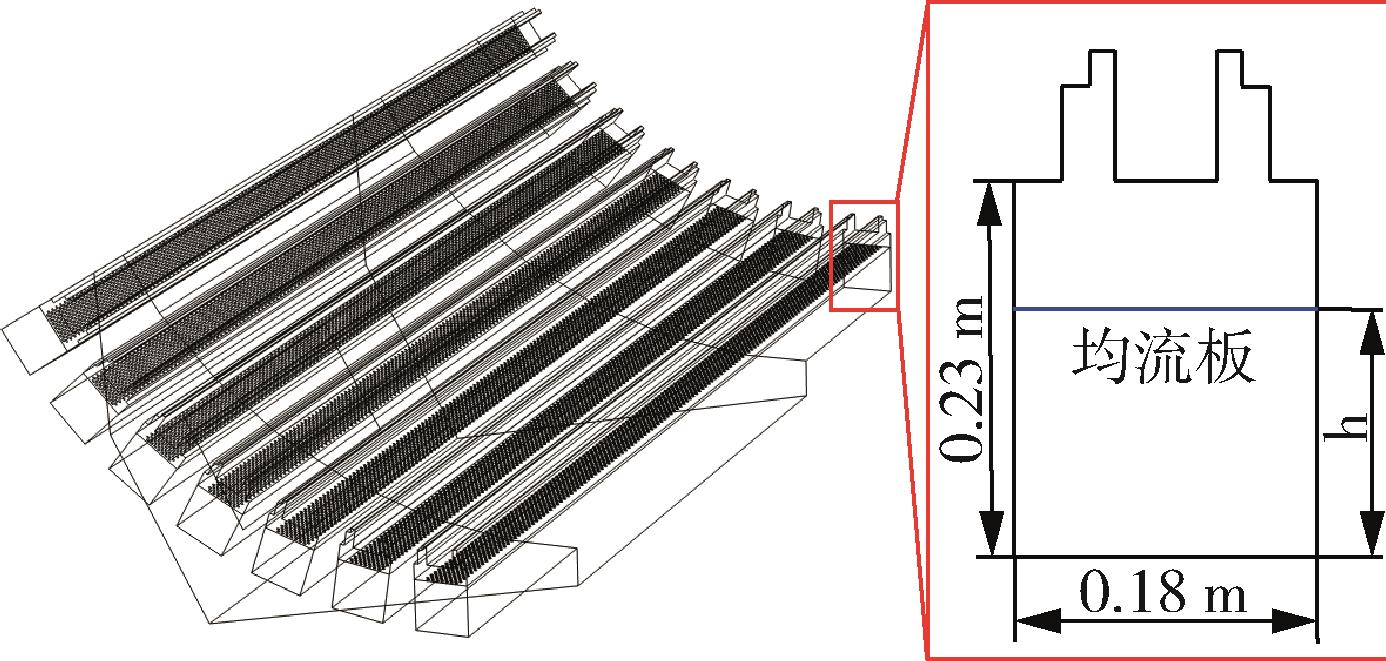

图2 均流板结构示意图

Fig.2 Structural schematic diagram of the flow equalizing plate

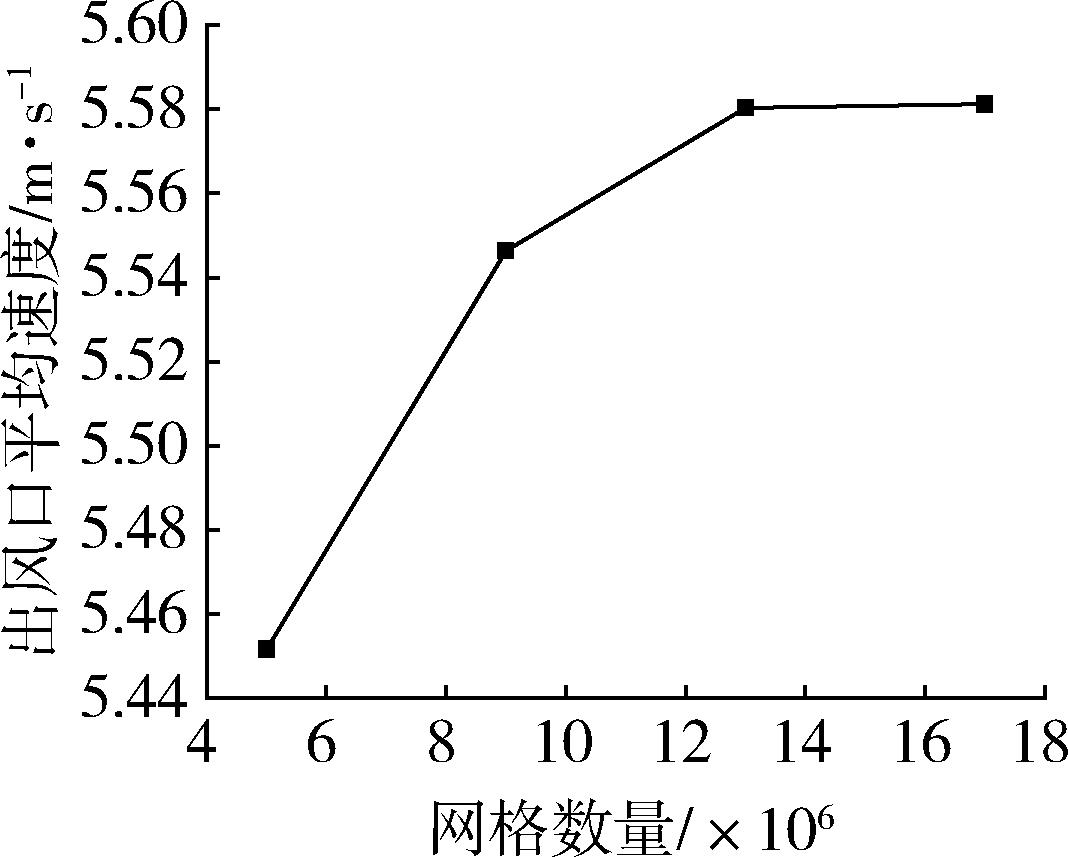

图3 不同网格数量下出风口平均速度变化图

Fig.3 Variation diagram of the average velocity at the exhaust port under different mesh numbers

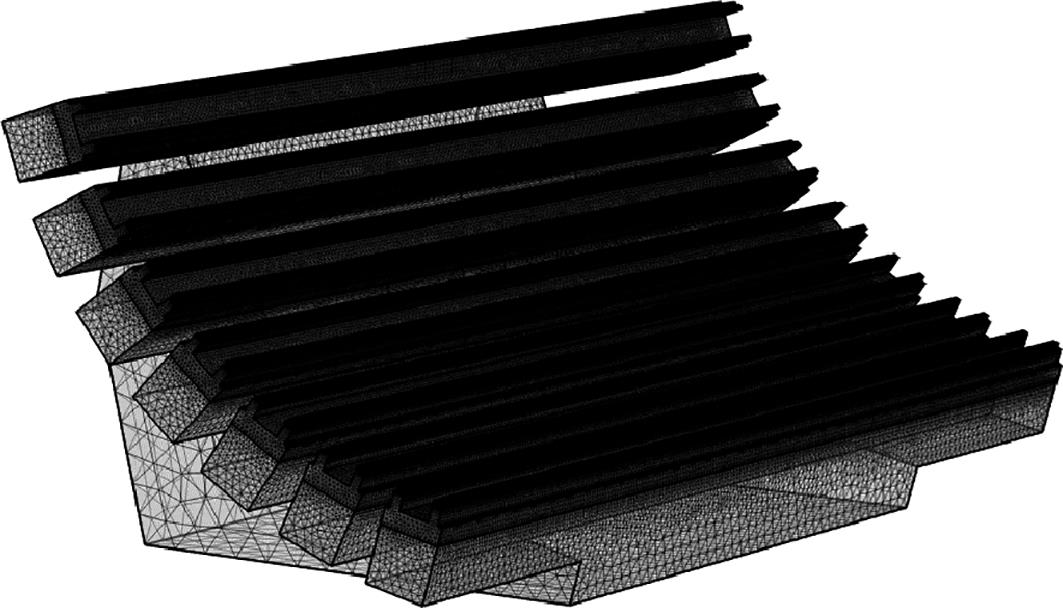

图4 吹膜机网格划分图

Fig.4 Mesh generation for the film blowing machine

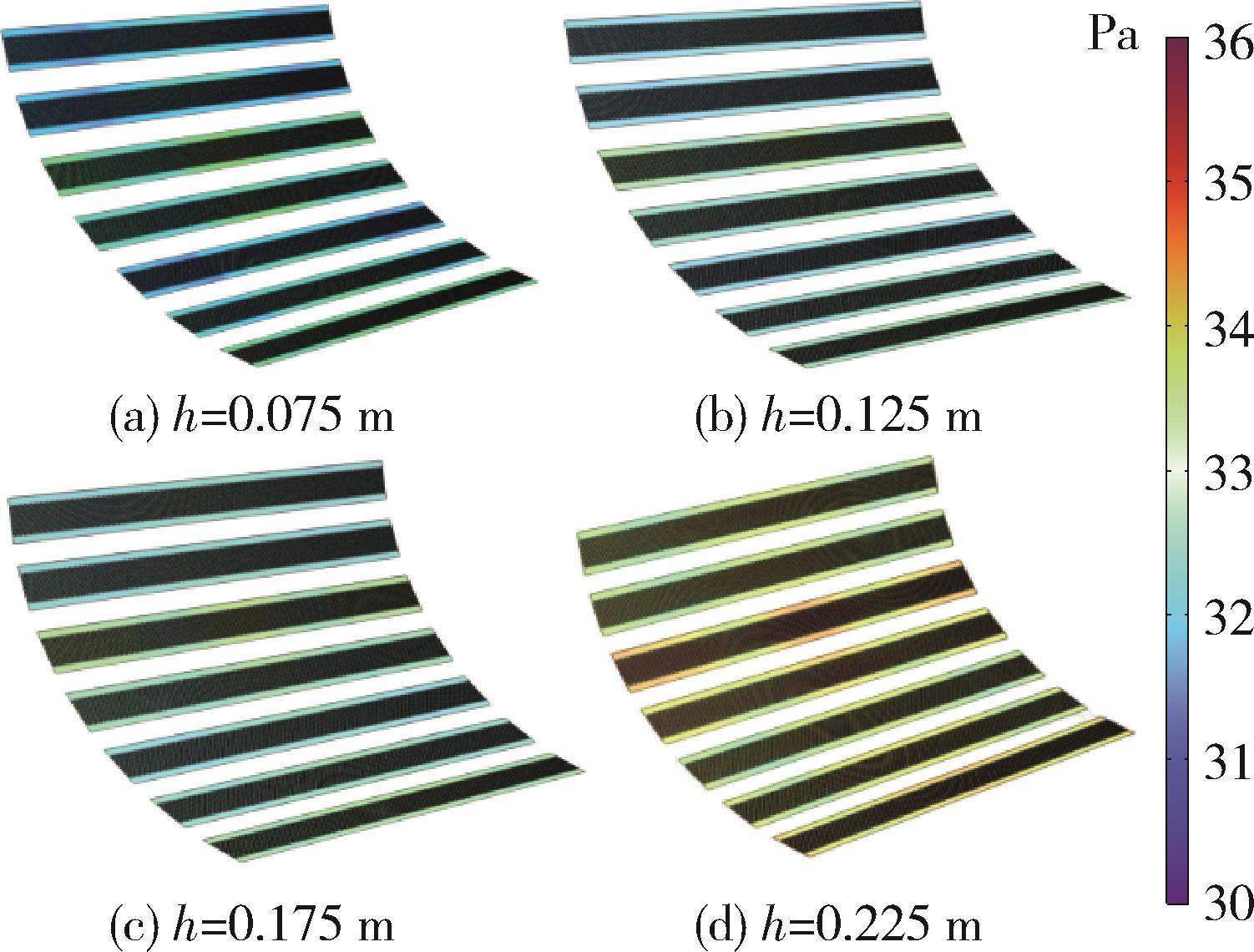

图5 不同高度下均流板及其圆孔通道的压力云图

Fig.5 Pressure contour maps of the flow equalizing plate and its circular hole channels under different heights

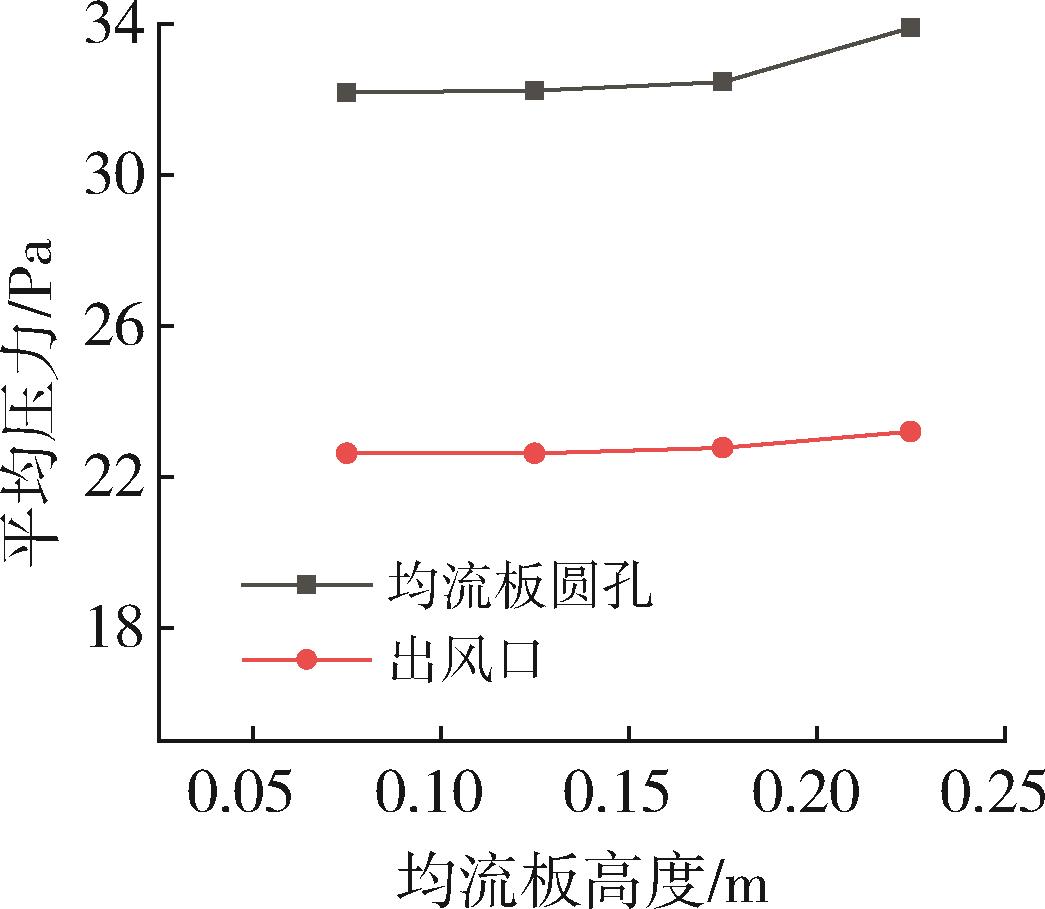

图6 均流板不同高度下排气压力对比图

Fig.6 Comparison of exhaust pressure under different heights of the flow equalizing plate

图7 均流板不同高度下出风口平均速度与静压箱间出风口速度标准差对比图

Fig.7 The average velocity at the air outle and comparison of the standard deviation of the velocity at the air outlet between static pressure boxes under different heights of the flow equalizing plate

图8 不同高度均流板下吹膜机速度分布云图

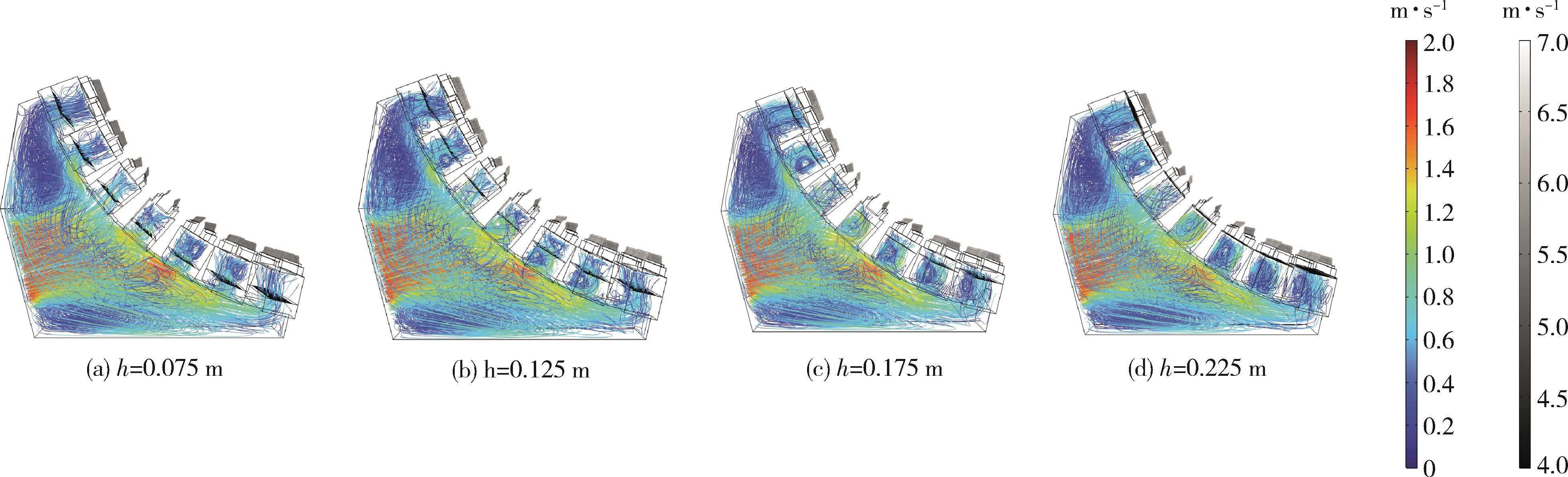

Fig.8 Velocity distribution contour maps of the film blowing machine at different heights

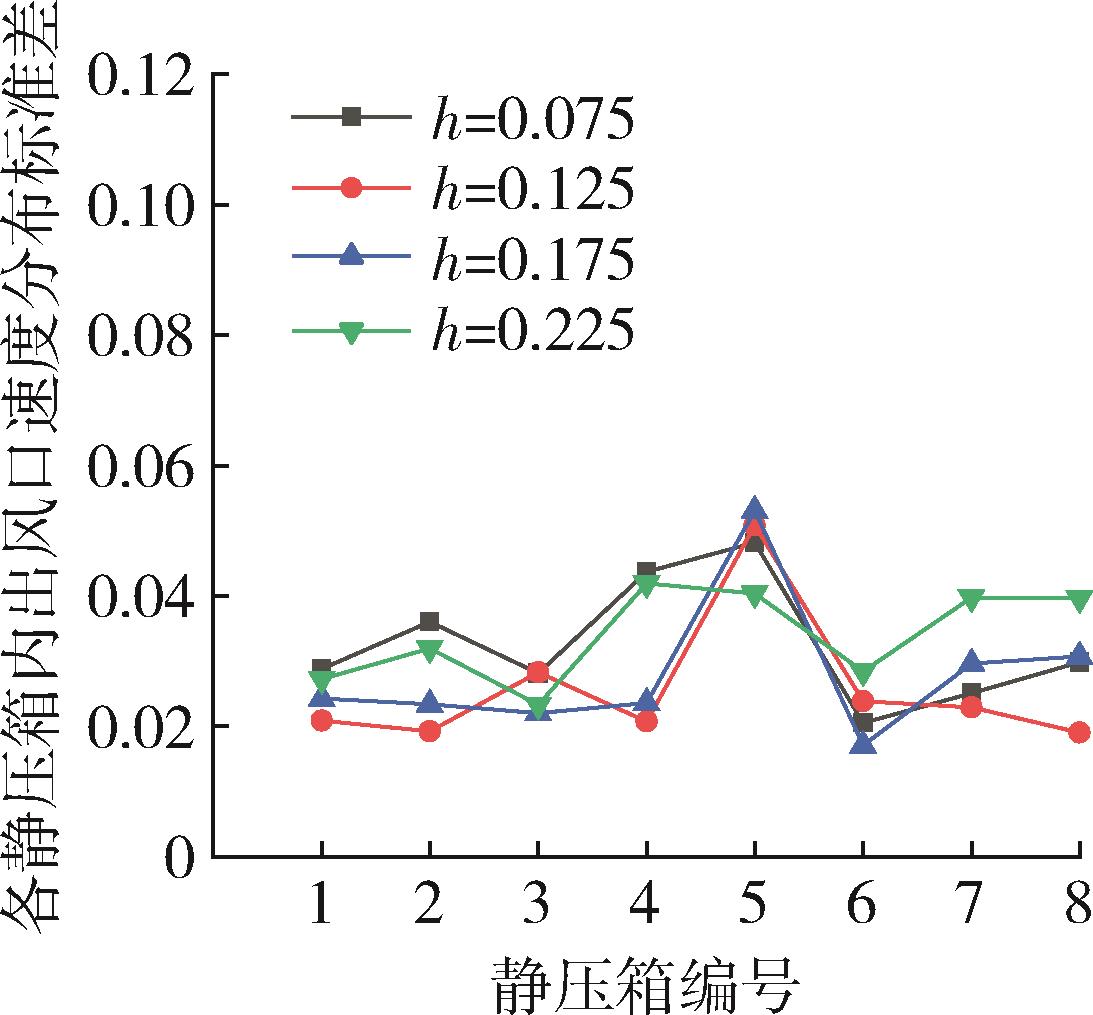

图9 各静压箱内出风口速度标准差对比图

Fig.9 Comparison of the standard deviation of the velocity at the air outlet within each static pressure box

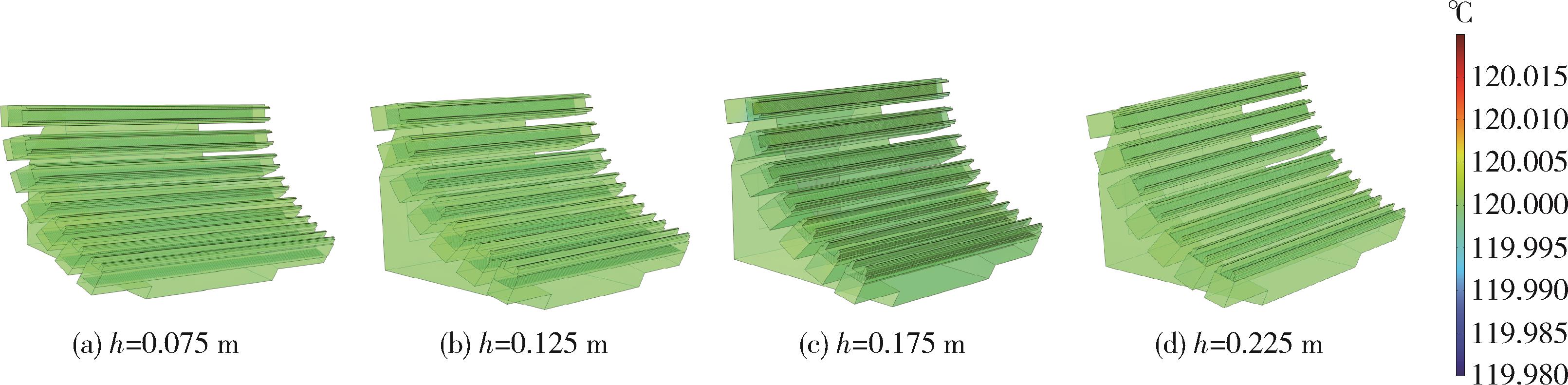

图10 不同高度下吹膜机温度分布云图
