基于动态高分子基复合材料的一体化T型加筋壁板力学性能仿真研究

doi:10.19491/j.issn.1001-9278.2025.03.010

中国塑料 ›› 2025, Vol. 39 ›› Issue (3): 53-59.DOI: 10.19491/j.issn.1001-9278.2025.03.010

基于动态高分子基复合材料的一体化T型加筋壁板力学性能仿真研究

张勋, 刘翔, 方梅, 郭攀(), 冯跃战(), 黄明, 刘春太

郑州大学橡塑模具国家工程研究中心，工业装备结构分析优化与CAE软件全国重点实验室，郑州 450002

收稿日期:2024-11-11 出版日期:2025-03-26 发布日期:2025-03-24
通讯作者: 郭攀（1982—）男，讲师，计算力学，panguo@zzu.edu.cn
冯跃战（1988—）男，副教授，高分子基复合材料，yzfeng@zzu.edu.cn
E-mail:panguo@zzu.edu.cn;yzfeng@zzu.edu.cn
基金资助:
国家重点研发计划(2019YFA0706802)

Simulation on mechanical performance of integrated T⁃shaped reinforced wall panel based on carbon fiber reinforced dynamic polymer composites

ZHANG Xun, LIU Xiang, FANG Mei, GUO Pan(), FENG Yuezhan(), HUANG Ming, LIU Chuntai

National Engineering Research Center for Advanced Polymer Processing Technology，State Key Laboratory of Structural Analysis，Optimization and CAE Software for Industrial Equipment，Zhengzhou University，Zhengzhou 450002，China

Received:2024-11-11 Online:2025-03-26 Published:2025-03-24
Contact: GUO Pan, FENG Yuezhan E-mail:panguo@zzu.edu.cn;yzfeng@zzu.edu.cn

摘要/Abstract

摘要：

采用双酚A二缩水甘油酯醚（DGEBA）和固化剂戊二酸酐（GA）为树脂基体与单向碳纤维进行预浸复合，制备具有动态可逆性能以及优异力学性能表现的碳纤维预浸带。热压固化后对样条进行拉伸、压缩、剪切、应力松弛及蠕变力学性能测试，获得复合材料基本力学性能。根据力学测试结果，对二次胶接成型、一体化成型T型加筋壁板进行建模，并采用有限元方法开展多工况仿真分析。结果表明，相较于传统二次胶接成型结构壁板，在拉伸、压缩、弯曲、冲击工况下，外部载荷相同时，一体化成型结构壁板最大形变量分别降低了28.57 %、28.57 %、28.04 %、8.27 %；屈曲失稳时，一体化成型结构壁板的临界载荷提高了84.69 %，同时各角度铺层最大变形处的纵向应变均有较大提升，表现出更为优异的抗屈曲性能。

关键词: 碳纤维增强复合材料, 动态高分子, 飞机壁板, 力学性能, 有限元仿真

Abstract:

The　prepreg tape with dynamic reversibility and excellent mechanical properties were prepared by using bisphenol⁃A diglycidyl ether as a resin matrix， glutaric anhydride as a curing agent， carbon fiber as a reinforcement. The tensile， compressive， bending， stress relaxation， and creep properties of the composites after hot pressing were investigated. According to The mechanical test results， the solid modeling was conducted for the secondary bonding forming and integrated forming structure panel， and a finite element simulation analysis was carried out. The results indicated that compared to the traditional secondary bonding forming structure panel， the maximum deformation of the integrated forming structure panel decreased by 28.57 %， 28.57 %， 28.04 % and 8.27 % under tension， compression， bending， and impact conditions， respectively， at the same external load. When buckling instability occurred， the critical load of the integrated structure panel increased by 84.69 %， and its longitudinal strain at the maximum deformation at each angle was greatly improved， demonstrating excellent anti⁃buckling performance.

Key words: carbon fiber reinforced composites, dynamic polymer, aircraft panel, mechanical property, finite element simulation

中图分类号:

TQ320.66

张勋, 刘翔, 方梅, 郭攀, 冯跃战, 黄明, 刘春太. 基于动态高分子基复合材料的一体化T型加筋壁板力学性能仿真研究[J]. 中国塑料, 2025, 39(3): 53-59.

ZHANG Xun, LIU Xiang, FANG Mei, GUO Pan, FENG Yuezhan, HUANG Ming, LIU Chuntai. Simulation on mechanical performance of integrated T⁃shaped reinforced wall panel based on carbon fiber reinforced dynamic polymer composites[J]. China Plastics, 2025, 39(3): 53-59.

图/表 12

程序	保温/℃	升温速率/ ℃·min^-1	保持压力/MPa	保持时间/min
1	80	1.5	0.6	120
2	130	1.5	0.6	120
3	160	1.5	0.6	240
冷却行程	60	1.5	0.6	-

表1 热压罐成型工艺参数

Tab.1 Process parameters for autoclave molding process

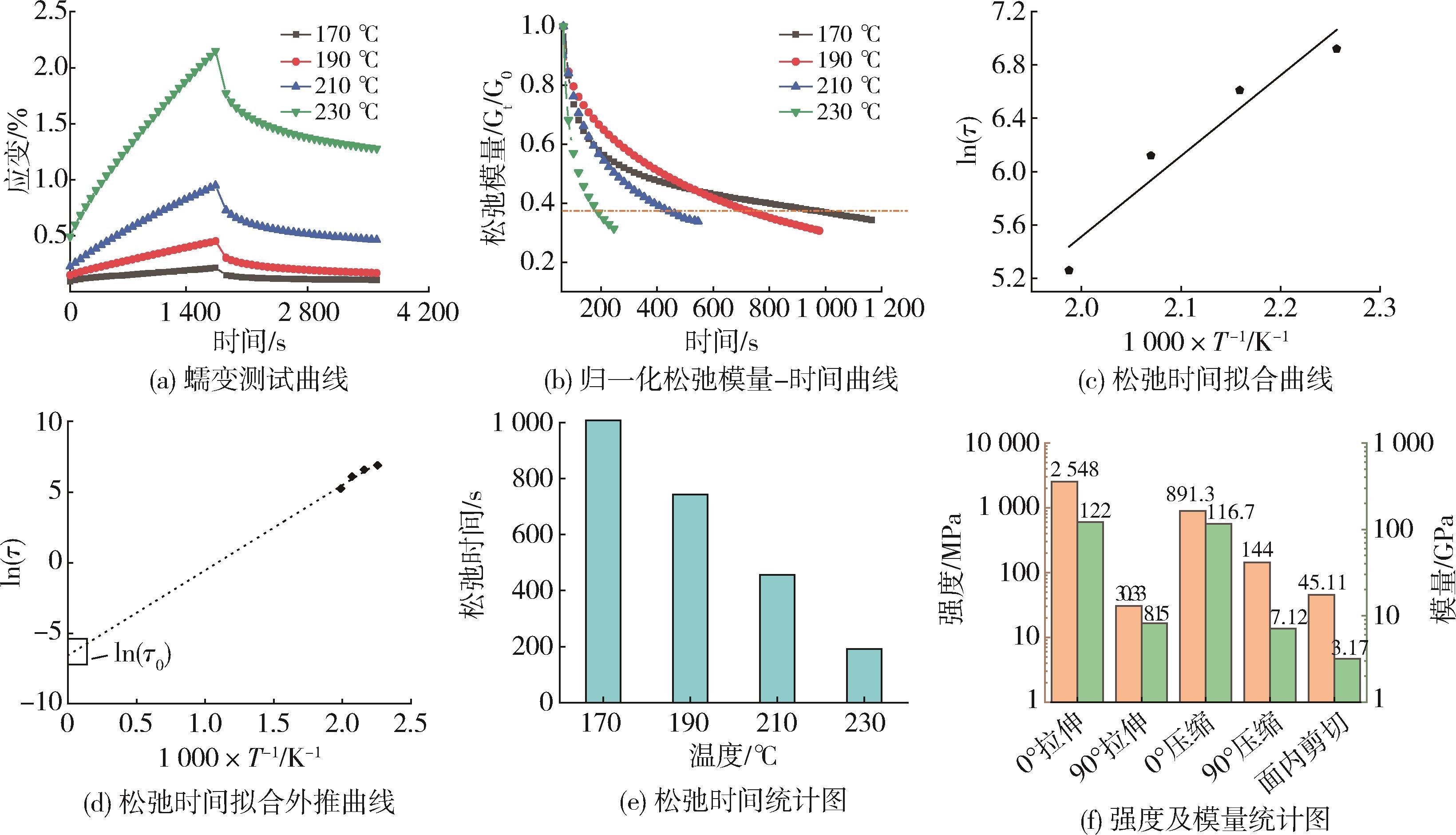

图1 材料蠕变、松弛特性与力学性能分析

Fig.1 Analysis of creep， relaxation characteristics and mechanical properties of materials

表2 复合材料T型加筋壁板两种结构方案及铺层信息

Tab.2 Two structural schemes and ply information of composite T⁃stiffened panel

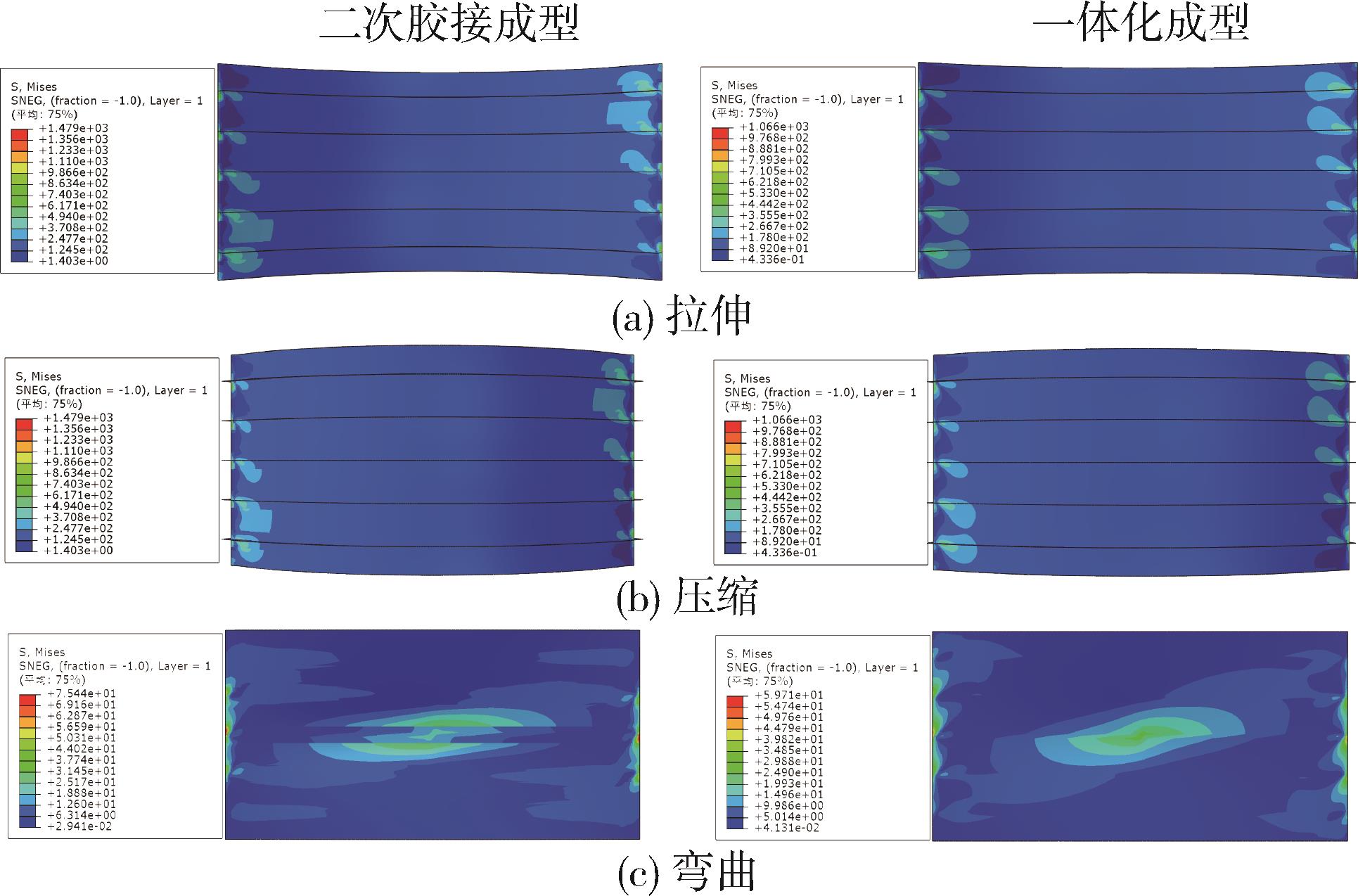

图2 复合材料T型加筋壁板在3种工况下的应力云图结果

Fig.2 The stress cloud diagram results of composite T⁃stiffened panel under three working conditions

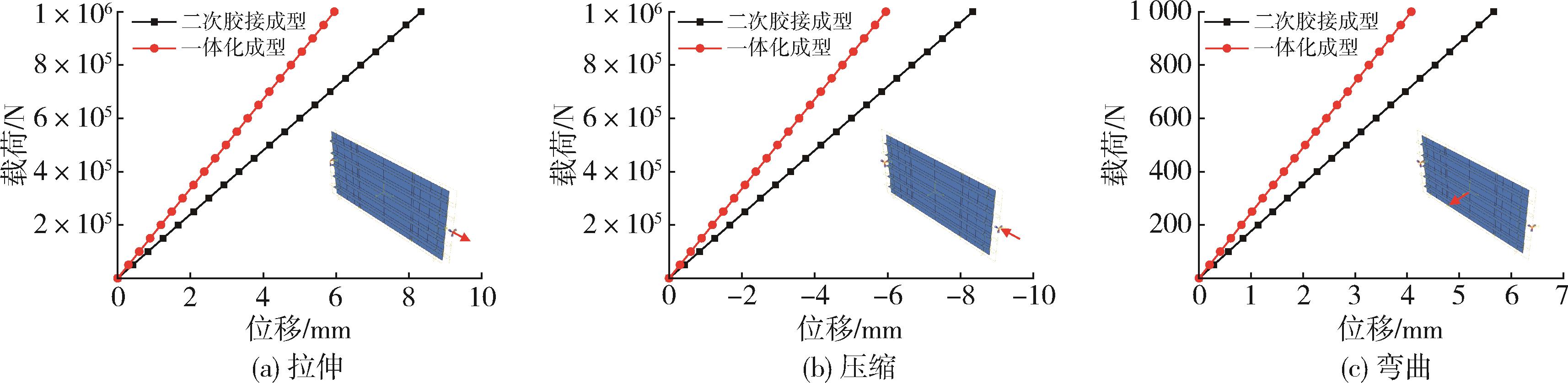

图3 复合材料T型加筋壁板在3种工况下的载荷⁃位移曲线

Fig.3 The load⁃displacement curves of composite T⁃stiffened panels under three working conditions

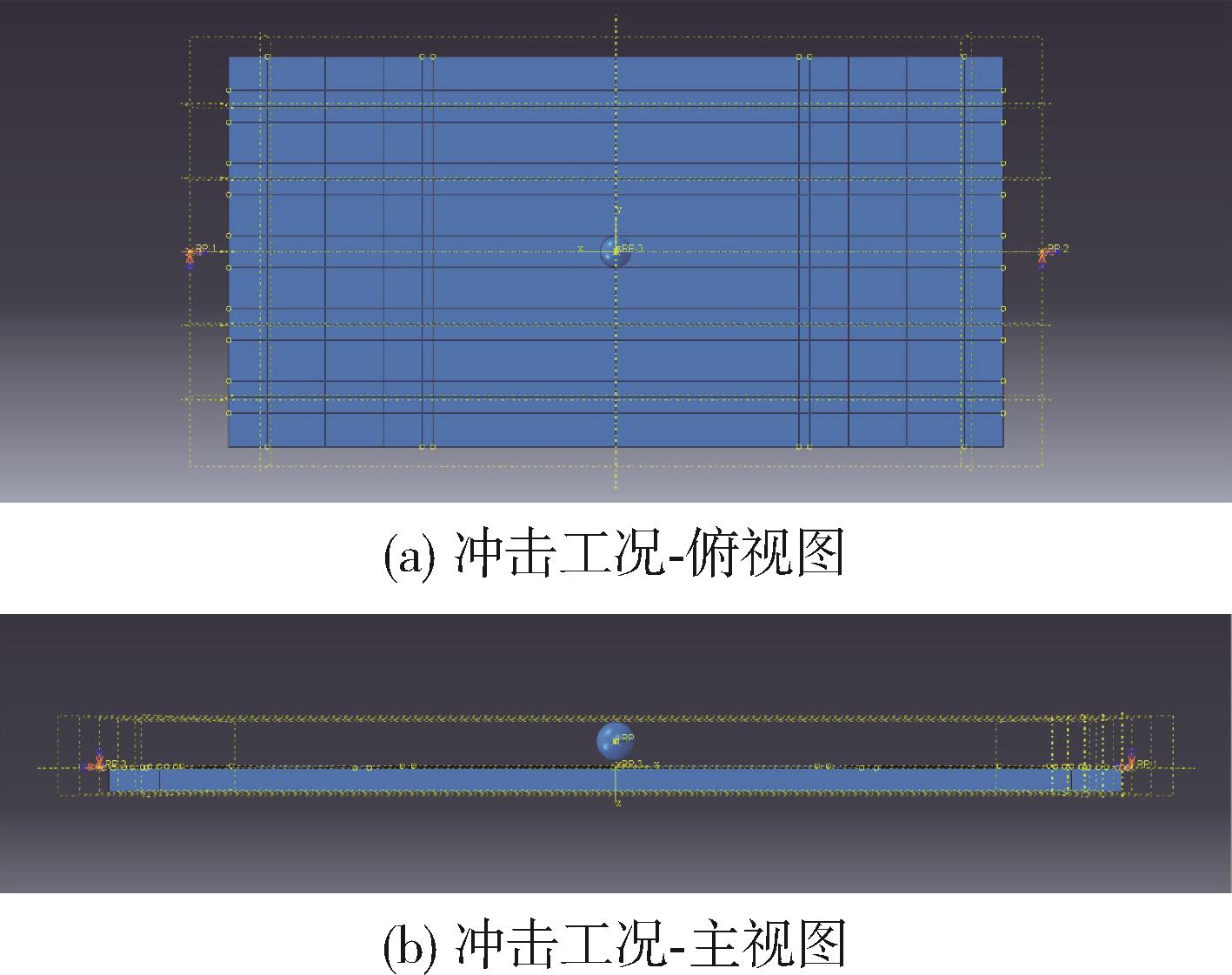

图4 复合材料T型加筋壁板冲击工况示意图

Fig.4 The schematic diagram of impact condition of composite T⁃stiffened panel

图5 复合材料T型加筋壁板不同时刻冲击变形云图

Fig.5 Impact deformation cloud diagram of composite T⁃stiffened panel at different times

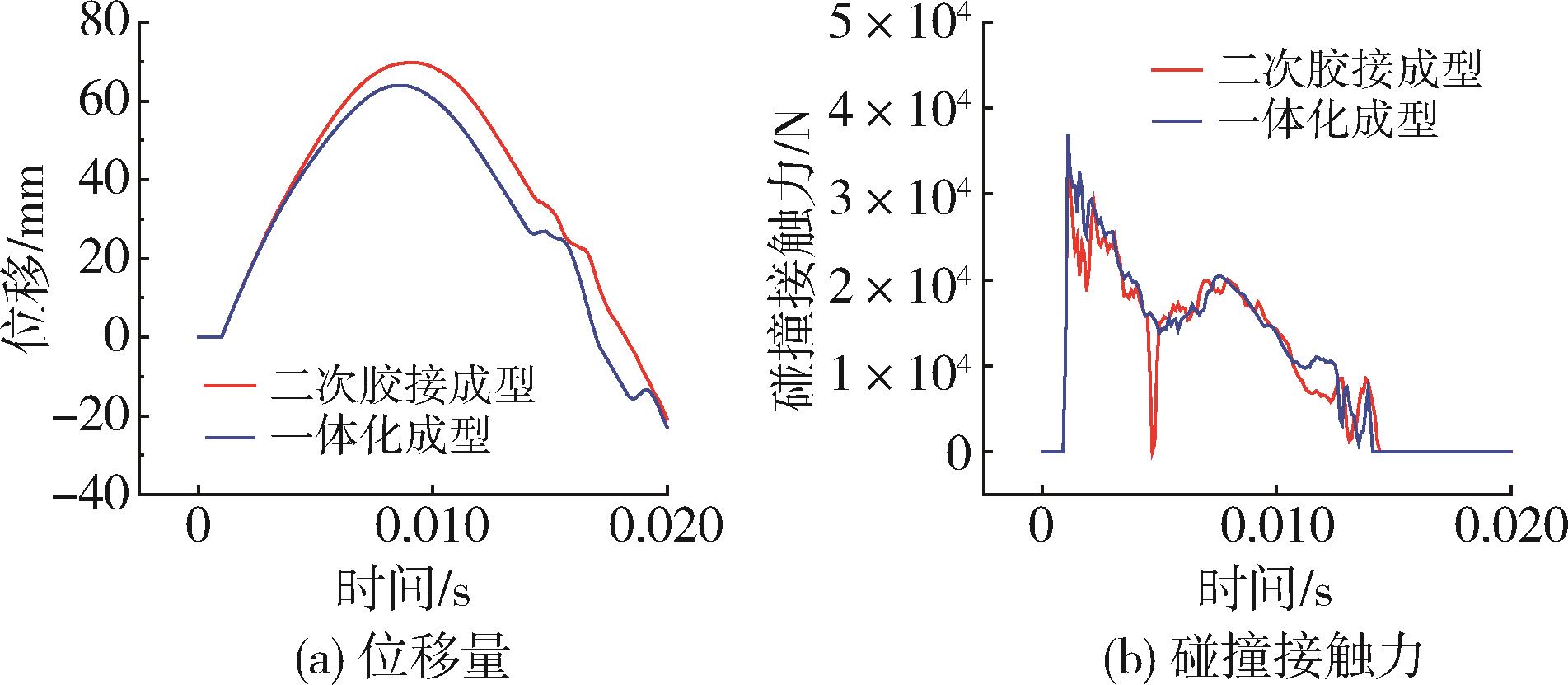

图6 复合材料T型加筋壁板位移量与碰撞接触力随时间变化曲线

Fig.6 The curve of displacement and collision contact force of composite T⁃stiffened panel with time

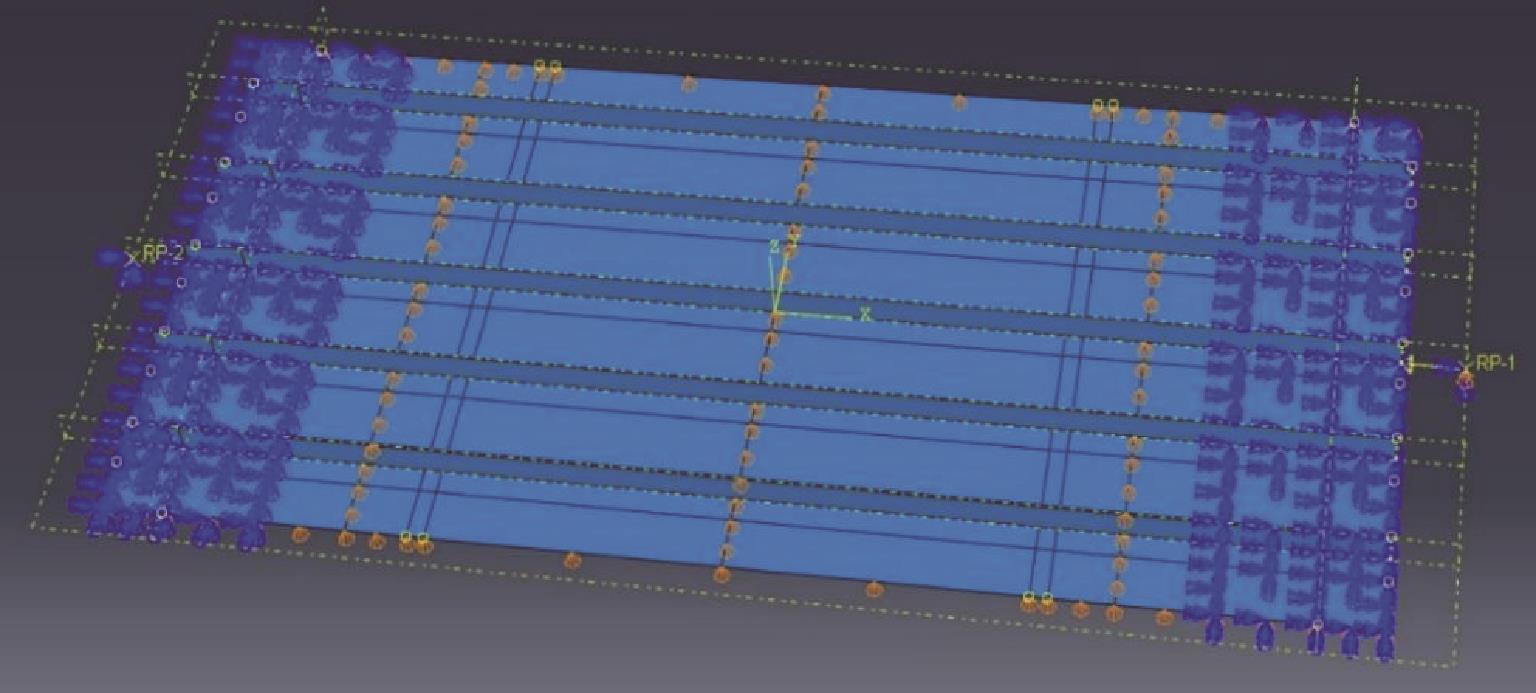

图7 复合材料T型加筋壁板屈曲分析边界条件

Fig.7 Boundary conditions for buckling analysis of composite T⁃stiffened panel

二次胶接结构壁板			一体化结构壁板
阶次	特征值	临界荷载/N	阶次	特征值	临界荷载/N
1	621.18	621 180	1	1 127.0	1 127 000
2	626.50	626 500	2	1 156.2	1 156 200
3	631.02	631 020	3	1 163.7	1 163 700
4	635.31	635 310	4	1 200.1	1 200 100
5	641.93	641 930	5	1 262.3	1 262 300

表3 复合材料T型加筋壁板屈曲特征值及临界荷载

Tab.3 Buckling eigenvalue and critical load of composite T⁃stiffened panel

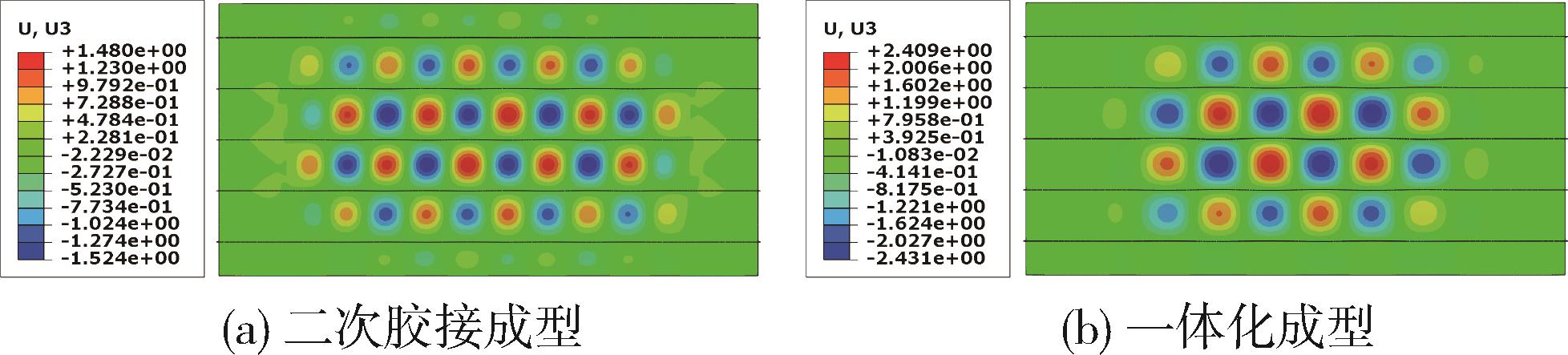

图8 复合材料T型加筋壁板非线性屈曲模态对比

Fig.8 Comparison of nonlinear buckling modes of composite T⁃stiffened panel

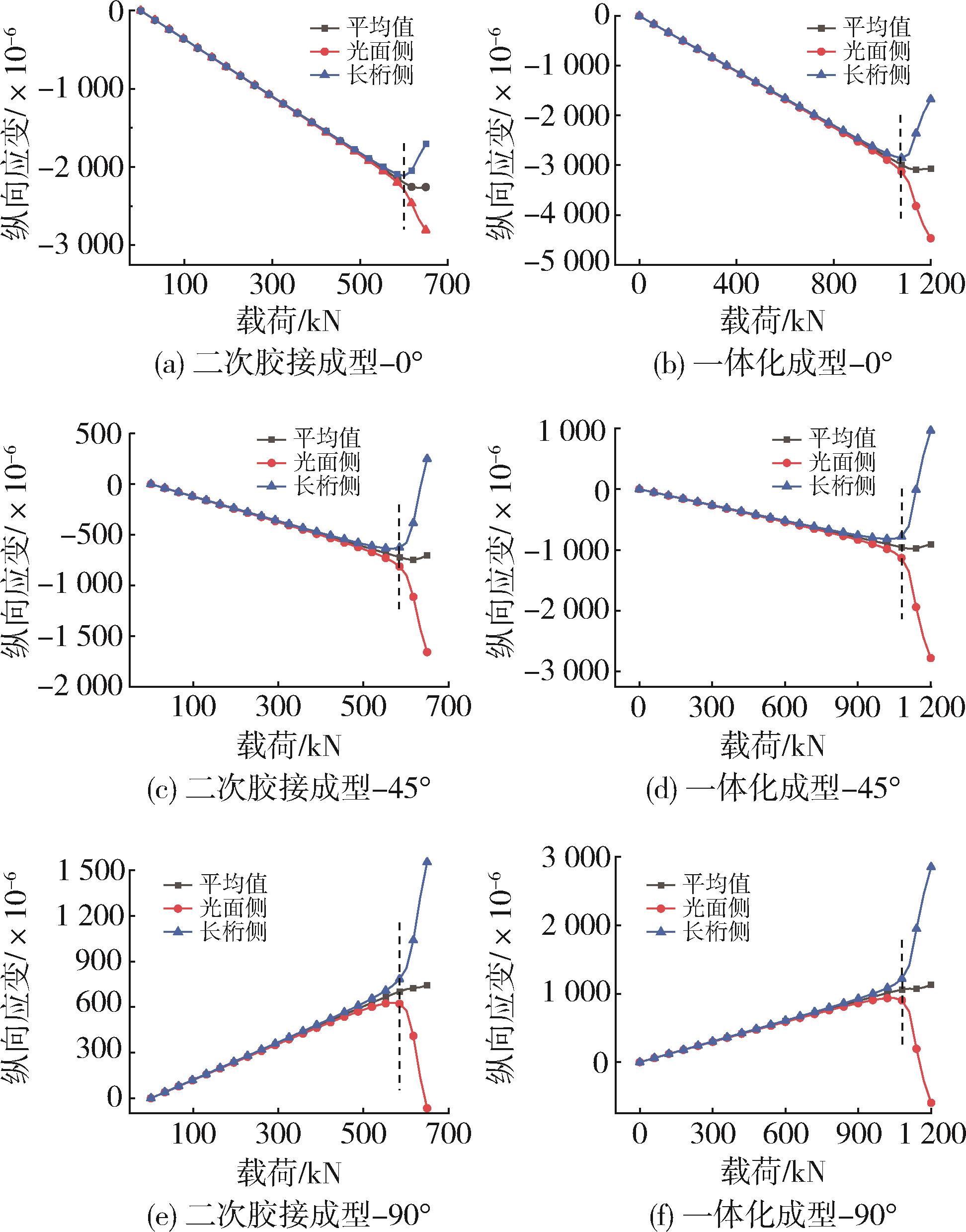

图9 复合材料T型加筋壁板不同角度铺层典型波峰处应变⁃载荷曲线

Fig.9 Strain⁃load curves at typical wave peaks of composite T⁃stiffened panels at different angles

参考文献 16

1	Anguita J， Smith C， Stute T， et al. Publisher Correction： Dimensionally and environmentally ultra⁃stable polymer composites reinforced with carbon fibres ［J］. Nature Materials， 2020， 19： 317⁃322.
2	Zhang J， Chevali V S， Wang H， et al. Current status of carbon fibre and carbon fibre composites recycling ［J］， Composites Part B： Engineering. 2020， 193： 108053.
3	肖扬，岳楠，郭学钟，等. 类玻璃高分子基碳纤维复合材料及其成型方法研究进展［J］. 中国塑料， 2024， 38（10）： 103⁃113.
	XIAO Y， YUE N， GUO X Z， et al. Research progress in vitrimer⁃based carbon⁃fiber⁃reinforced composites and their molding methods［J］. China Plastics， 2024， 38（10）： 103⁃113.
4	Di Trani N， Masini A， Bo T， et al. Probing Physicochemical Performances of 3D Printed Carbon Fiber Composites During 8⁃Month Exposure to Space Environment［J］. Advanced Functional Materials. 2023， 34 （13）： 2310243.
5	姜曙，王阳，翟孟雷，等. 连续碳纤增强B柱加强板结构设计与铺覆仿真［J］. 中国塑料， 2024， 38（4）： 73⁃78.
	JIANG S， WANG Y， ZHAI M L， et al. Structural design and overlay simulation of continuous carbon⁃fiber⁃reinforced B⁃pillar reinforced plate［J］. China Plastics， 2024， 38（4）： 73⁃78.
6	王振林，杨勇，谢寄清，等. 飞机用复合材料的设计和维修展望［J］.中国塑料，2018， 32（06）： 98⁃103.
	WANG Z L， YANG Y， XIE J Q， et al.Prospects for the design and maintenance of composite materials for aircraft［J］.China Plastics，2018， 32（06）： 98⁃103.
7	段国晨，赵景丽，赵伟超. 小型无人机复合材料机身壁板与梁整体制造工艺［J］. 中国塑料， 2018， 32（08）： 92⁃95.
	DUAN G C， ZHAO J L， ZHAO W C.The overall manufacturing process of composite fuselage wall panels and beams for small UAVs［J］.China Plastics，018， 32（08）： 92⁃95.
8	刘延宽，顾子琛，王志平. 连续纤维增强热塑性预浸料制备工艺与发展趋势［J］. 中国塑料， 2022， 36（2）： 172⁃181.
	LIU Y K， GU Z C， WANG Z P. Preparation technology and development trend of continuous⁃fiber⁃reinforced thermoplastic prepregs［J］. China Plastics， 2022， 36（2）： 172⁃181.
9	Ciacci L， Zattini G， Tosi C， et al. Carbon Fibers Waste Recovery via Pyro⁃Gasification： Semi⁃Industrial Pilot Plant Testing and LCA［J］. Sustainability， 2022， 14 （7）： 3 744.
10	王喆，成李南，柴亚南，等. 复合材料加筋壁板长桁凸缘变厚度设计对长桁⁃蒙皮界面承载能力的影响［J］. 科学技术与工程， 2020， 20（07）： 2 913⁃2 919.
	WANG Z， CHENG L N， CHAI Y N， et al.Effect of variable thickness design of long truss flange of composite stiffened siding on bearing capacity of long truss⁃skin interface［J］.Science Technology and Engineering， 2020， 20（07）： 2 913⁃2 919.
11	马瑛剑.低成本通用飞机复合材料设计制造一体化技术［J］. 航空制造技术， 2011，（20）：51⁃54.
	MA Y J.Low⁃cost integrated technology for the design and manufacture of composite materials for general aircraft［J］.Aeronautical Manufacturing Technology，2011，（20）：51⁃54.
12	吴志恩.A350的复合材料构件制造［J］.航空制造技术， 2013，（13）：32⁃35.
	WU Z E.Composite component fabrication of the A350［J］.Aeronautical Manufacturing Technology，2013，（13）：32⁃35.
13	范玉青，张丽华.超大型复合材料机体部件应用技术的新进展——飞机制造技术的新跨越［J］. 航空学报， 2009， 30（03）：534⁃543.
14	FAN Y Q， ZHANG L H.New progress in the application technology of ultra⁃large composite airframe parts⁃a new leap in aircraft manufacturing technology［J］.Journal of Aeronautics，2009， 30（03）：534⁃543.
15	姜丽萍.C919的制造技术热点及最新研制进展［J］. 航空制造技术，2013，（22）：26⁃31.
	JIANG L P.C919 manufacturing technology hotspots and the latest development progress［J］.Aeronautical Manufacturing Technology，2013，（22）：26⁃31.
16	孟亮，杨金沅，杨智威，等. 典型飞机壁板结构的抗屈曲优化设计与试验验证［J］. 航空学报， 2024， 45 （05）： 373⁃384.
	MENG L， YANG J R， YANG Z W， et al.Optimal design and experimental verification of buckling resistance of typical aircraft wall panel structures［J］.Journal of Aeronautics， 2024， 45 （05）： 373⁃384.
