单体质量对MMA聚合过程及其聚合物性能的影响研究

doi:10.19491/j.issn.1001-9278.2025.03.009

中国塑料 ›› 2025, Vol. 39 ›› Issue (3): 48-52.DOI: 10.19491/j.issn.1001-9278.2025.03.009

单体质量对MMA聚合过程及其聚合物性能的影响研究

宋月潇¹(), 周贵阳¹(), 张雄伟¹, 周丽霞¹, 陈耀¹, 杨郑¹, 邓杭军¹, 李子昊², 蔡晨曦², 尹红²

^1.浙江新和成特种材料有限公司，浙江绍兴 312369
^2.浙江大学化学工程与生物工程学院，杭州 310058

收稿日期:2024-05-28 出版日期:2025-03-26 发布日期:2025-03-24
通讯作者: 周贵阳（1975—），男，高级工程师，从事特种工程塑料研究，zgy@cnhu.com
E-mail:s.yuexiao@cnhu.com;zgy@cnhu.com
作者简介:宋月潇(1991—)，男，高级工程师，从事高分子材料研究，s.yuexiao@cnhu.com

Effect of MMA quality on polymerization and polymer properties

SONG Yuexiao¹(), ZHOU Guiyang¹(), ZHANG Xiongwei¹, ZHOU Lixia¹, CHEN Yao¹, YANG Zheng¹, DENG Hangjun¹, LI Zihao², CAI Chenxi², YIN Hong²

^1.Zhejiang NHU Special Materials Co，Ltd，Shaoxing 312369，China
^2.College of Chemical and Biological Engineering，Zhejiang University，Hangzhou 310058，China

Received:2024-05-28 Online:2025-03-26 Published:2025-03-24
Contact: ZHOU Guiyang E-mail:s.yuexiao@cnhu.com;zgy@cnhu.com

摘要/Abstract

摘要：

选用偶氮二异丁腈作为引发剂，通过甲基丙烯酸甲酯（MMA）本体均聚反应制备聚甲基丙烯酸甲酯（PMMA），考察MMA色度、水分和阻聚剂含量对聚合及PMMA性能的影响。结果表明，为达到光学级PMMA的要求，MMA色度应控制在6以下；水分对聚合无直接影响，但考虑PMMA的成型加工过程，并避免PMMA水解，建议水分控制在500 mg/kg以下；阻聚剂含量低于10 mg/kg时对聚合及PMMA性能的影响较小，可直接用于聚合。

关键词: 甲基丙烯酸甲酯, 聚甲基丙烯酸甲酯, 本体聚合

Abstract:

In this paper， homopolymerization was carried out to prepare polymethyl methacrylate （PMMA） by using methyl methacrylate （MMA） as a monomer and azobisisobutyronitrile as an initiator. The effects of the chroma of MMA， water， and inhibitor contents on the polymerization process and properties of PMMA were investigated. The results indicated that the chroma of MMA should be controlled at below 6 in order to meet a requirement of optical grade for PMMA. There was no direct influence of water content on polymerization. Considering the forming process of PMMA and avoiding the hydrolysis of PMMA， it was recommended to control water content below 500 mg/kg. When the inhibitor content was less than 10 mg/kg， there was little effect on the polymerization and properties of PMMA， and MMA could be directly used as a monomer for its polymerization.

Key words: methyl methacrylate, polymethyl methacrylate, bulk polymerization

中图分类号:

TQ325.7

宋月潇, 周贵阳, 张雄伟, 周丽霞, 陈耀, 杨郑, 邓杭军, 李子昊, 蔡晨曦, 尹红. 单体质量对MMA聚合过程及其聚合物性能的影响研究[J]. 中国塑料, 2025, 39(3): 48-52.

SONG Yuexiao, ZHOU Guiyang, ZHANG Xiongwei, ZHOU Lixia, CHEN Yao, YANG Zheng, DENG Hangjun, LI Zihao, CAI Chenxi, YIN Hong. Effect of MMA quality on polymerization and polymer properties[J]. China Plastics, 2025, 39(3): 48-52.

图/表 8

项目		值
色度		6
酸度/mg·kg^-1		18
水分/mg·kg^-1		262
MMA/%（质量分数）		99.96
杂质含量/mg·kg^-1	甲基丙烯酸乙酯	6
	2⁃羟基异丁酸甲酯	4
	MMA二聚体	90
	TBX（阻聚剂）	64

表1 MMA测试结果

Tab.1 Results of MMA test

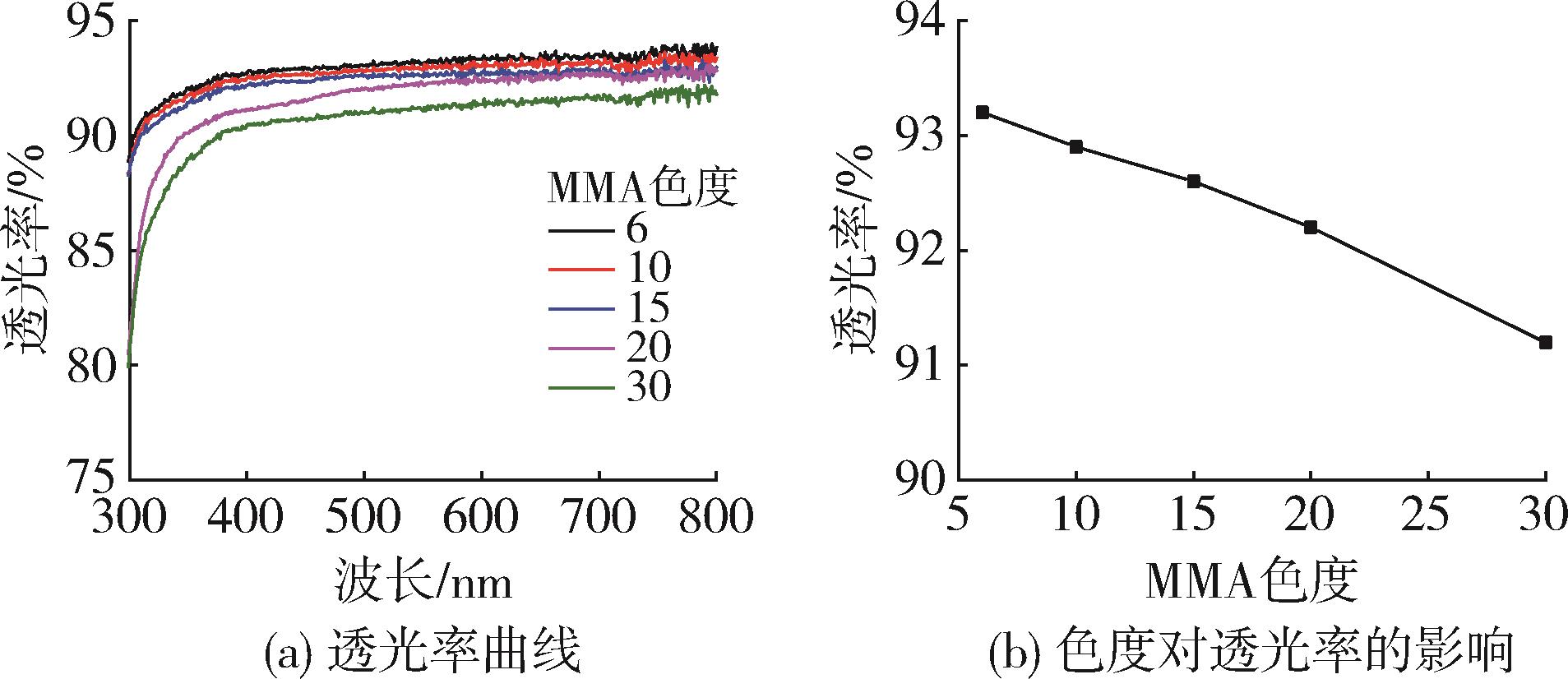

图1 MMA色度对有机玻璃板透光率的影响

Fig.1 Effect of MMA chroma on transmittance of PMMA sheets

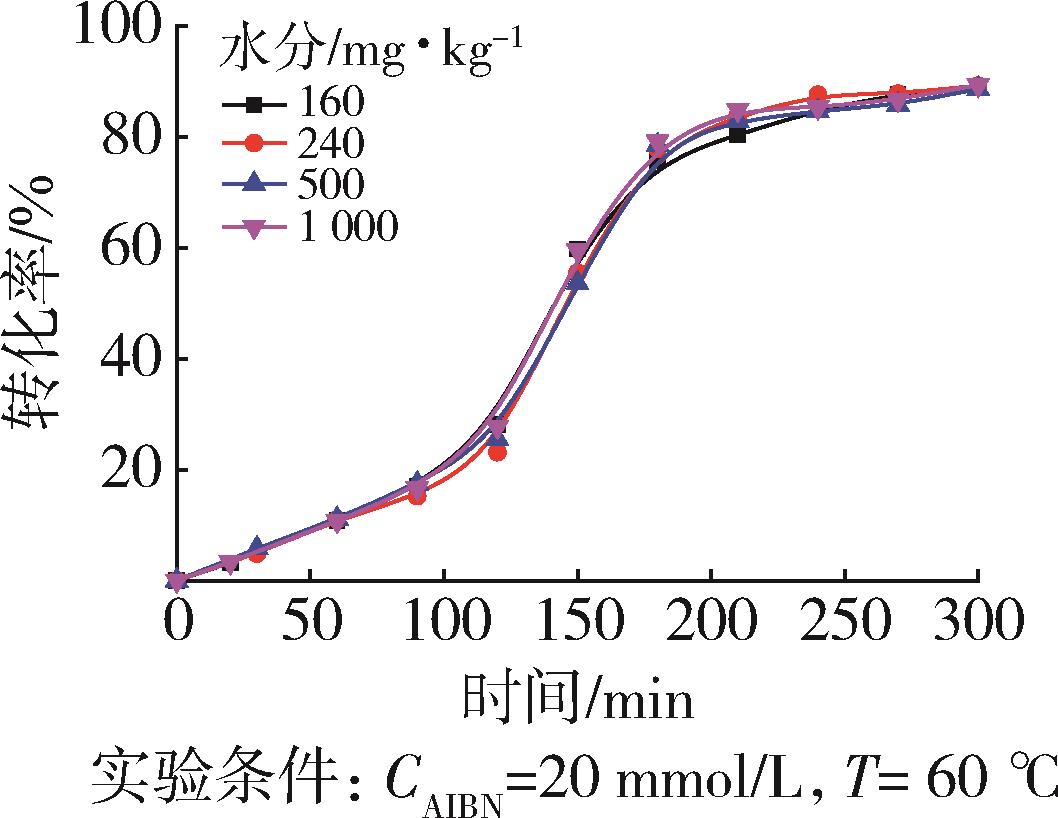

图2 水分对MMA聚合的影响

Fig.2 Effect of water content on MMA polymerization

MMA		PMMA			PMMA板
水分/mg·kg^-1	转化率/%	M_n	PDI	T_g/℃	透光率/%
160	89.02	371 240	4.18	122.4	93.1
240	89.21	337 704	4.94	123.5	93.0
500	88.62	358 219	4.86	122.0	93.2
1 000	89.33	376 954	4.66	123.4	93.1

表2 水分对PMMA性能的影响

Tab.2 Effect of water content on PMMA properties

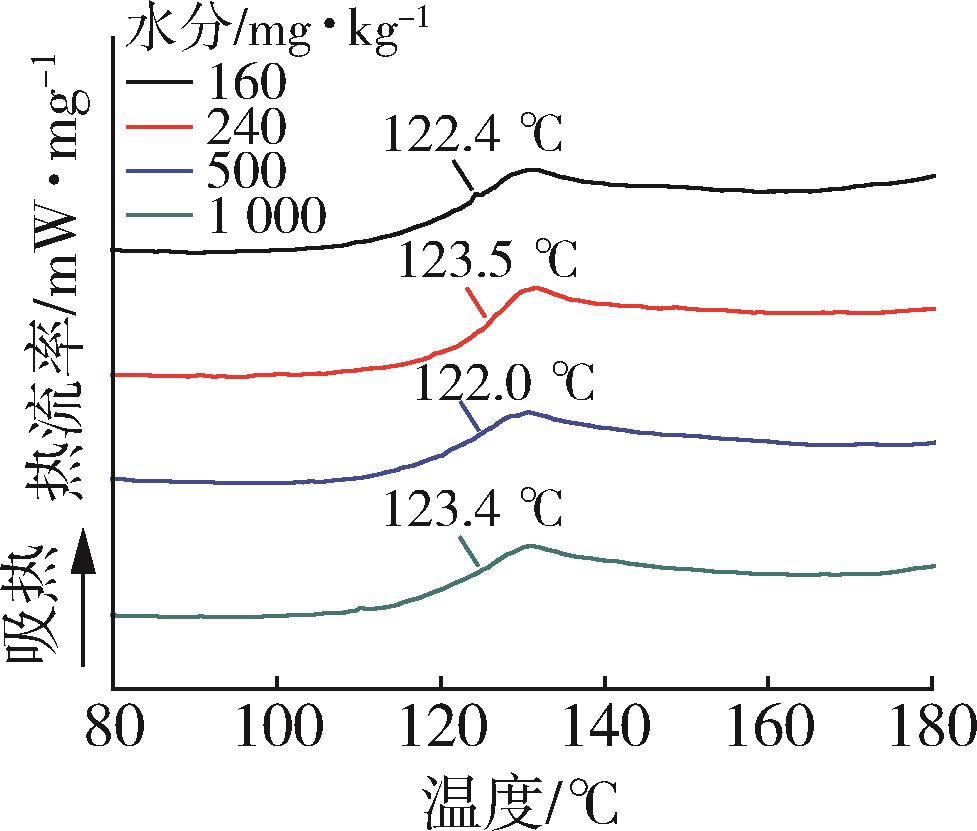

图3 PMMA的DSC曲线

Fig.3 DSC curves of PMMA

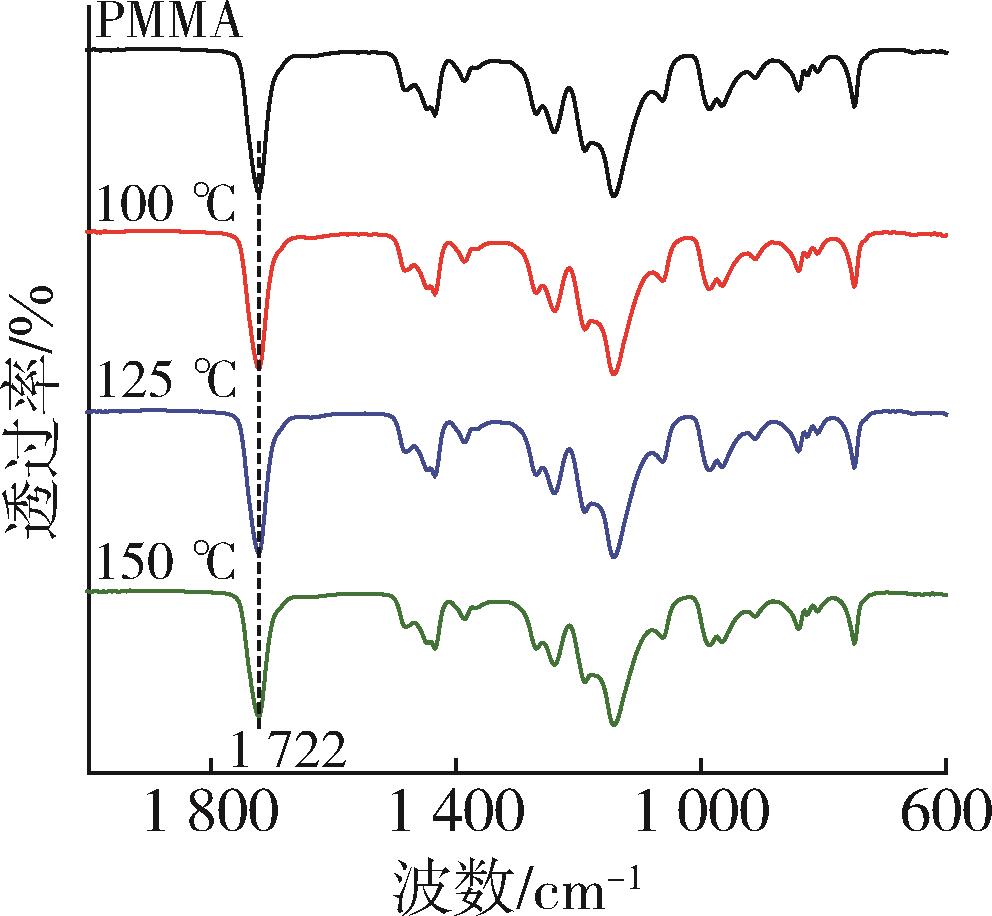

图4 有机玻璃板热处理前后的红外光谱图

Fig.4 IR spectra of PMMA sheets before and after heat treatment

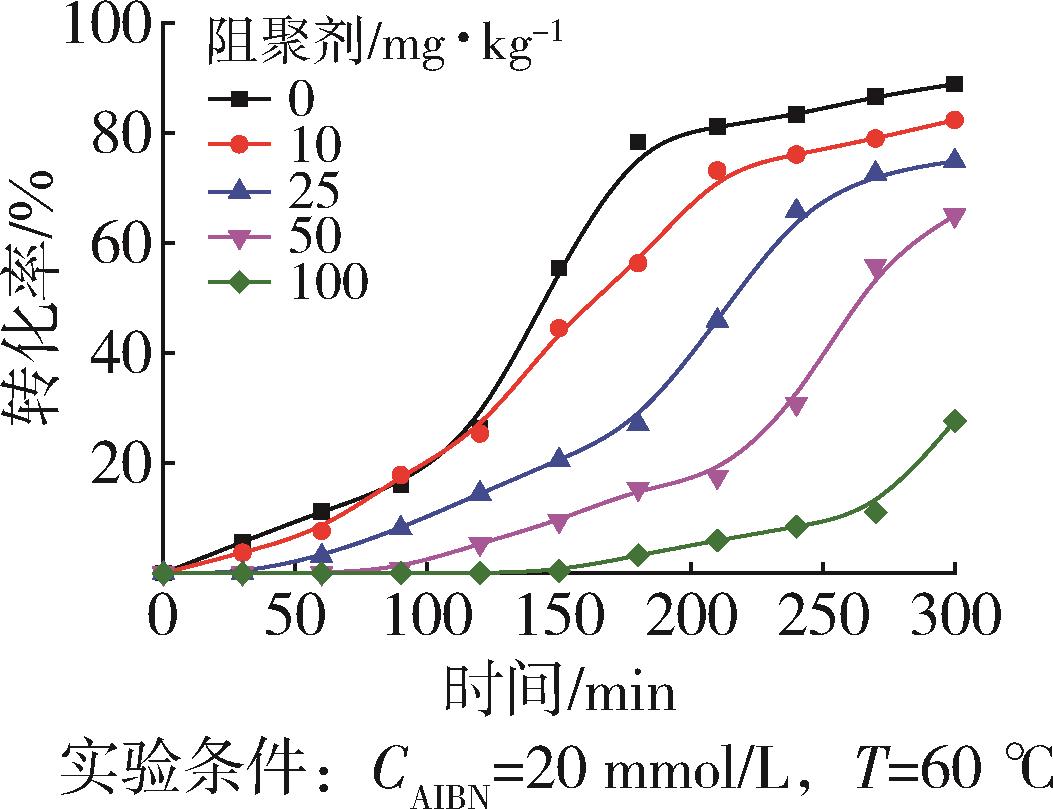

图5 阻聚剂对MMA聚合的影响

Fig.5 Effect of polymerization inhibitor on MMA polymerization

MMA			PMMA			PMMA板
阻聚剂/mg·kg^-1	t/min	转化率/%	M_n	PDI	T_g/°C	透光率/%
0	140	43.79	249 768	4.01	123.4	93.4
0	180	78.38	313 694	4.65	123.4	93.4
10	150	44.52	229 686	4.38	124.8	93.2
10	240	76.10	304 167	4.68	124.8	93.2
25	210	45.91	216 508	4.93	124.2	92.8
25	300	74.88	265 849	5.25	124.2	92.8

表3 阻聚剂对PMMA性能的影响

Tab.3 Effect of polymerization inhibitor on PMMA properties

参考文献 20

1	Ali U， Karim K J B A， Buang N A. A review of the properties and applications of poly（methyl methacrylate）（PMMA）［J］. Polymer Reviews， 2015， 55（4）： 678⁃705.
2	陈春玉，王少楠，胡迎. 聚甲基丙烯酸甲酯的合成及应用进展［J］. 广州化工， 2021， 49（9）： 1⁃2.
	CHEN C Y， WANG S N， HU Y. Research progress on synthesis and application of polymethylmethacrylate［J］. Guangzhou Chemical Industry， 2021， 49（9）： 1⁃2.
3	宋尚德，程哲，郭志伟，等. 聚甲基丙烯酸甲酯生产工艺专利分析［J］. 弹性体， 2020， 30（4）： 65⁃71.
	SONG S D， CHENG Z， GUO Z W， et al. Domestic patent analysis of polymethylmethacrylate production process［J］. China Elastomerics， 2020， 30（4）： 65⁃71.
4	陈继新，吕洁，赵金德，等. 聚甲基丙烯酸甲酯（PMMA）生产工艺与设备研究概述［J］. 化工科技， 2012， 20（2）： 81⁃84.
	CHEN J X， LYU J， ZHAO J D， et al. Research on PMMA production process and equipment［J］. Science & Technology in Chemical Industry， 2012， 20（2）： 81⁃84.
5	Achilias D S. A review of modeling of diffusion controlled polymerization reactions［J］. Macromolecular Theory and Simulations， 2007， 16（4）： 319⁃347.
6	马占镖. 甲基丙烯酸酯树脂及其应用［M］. 北京：化学工业出版社， 2002： 127⁃128.
7	董鑫，杨金胜，刘哲，等. 聚合温度对PMMA高温本体聚合的影响［J］. 弹性体， 2018， 28（2）： 64⁃67.
	DONG X， YANG J S， LIU Z， et al. Influences of polymerization temperature on bulk polymerization of PMMA at high temperature［J］. China Elastomerics， 2018， 28（2）： 64⁃67.
8	Suzuki Y， Mishima R， Matsumoto A. Bulk polymerization kinetics of methyl methacrylate at broad temperature range investigated by differential scanning calorimetry［J］. International Journal of Chemical Kinetics， 2022， 54（6）： 361⁃370.
9	Suzuki Y， Mishima R， Kato E， et al. Analysis of the glass effect and Trommsdorff effect during bulk polymerization of methyl methacrylate， ethyl methacrylate， and butyl methacrylate［J］. Polymer Journal， 2023， 55（3）： 229⁃238.
10	黄文华，李剑寒，江力，等. 甲基丙烯酸甲酯常规自由基聚合研究［J］. 合成树脂及塑料， 2023， 40（6）： 11⁃15.
	HUANG W H， LI J H， JIANG L， et al. Free radical polymerization of MMA initiated by BPO［J］. China Synthetic Resin and Plastics， 2023， 40（6）： 11⁃15.
11	赵伟，戴培邦，田磊. 水相沉淀聚合法制备聚甲基丙烯酸甲酯的研究［J］. 塑料工业， 2022， 50（S1）： 44⁃48.
	ZHAO W， DAI P B， TIAN L. Study on preparation of poly（methyl methacrylate） by aqueous precipitation polymerization［J］. China Plastics Industry， 2022， 50（S1）： 44⁃48.
12	曹春雷，谭志勇，张子健，等. 链转移剂叔十二烷基硫醇对高温连续本体法合成PMMA热稳定性的影响［J］. 高分子材料科学与工程， 2013， 29（2）： 50⁃53.
	CAO C L， TAN Z Y， ZHANG Z J， et al. The effect of chain transfer agent t⁃dodecyl mercaptan on the thermal and thermol oxidative stability of PMMA［J］. Polymer Materials Science & Engineering， 2013， 29（2）： 50⁃53.
13	Çetinkaya O， Demirci G， Mergo P. Effect of the different chain transfer agents on molecular weight and optical properties of poly（methyl methacrylate）［J］. Optical Materials， 2017， 70： 25⁃30.
14	秦增增，李雅芙，王姝，等. 国内外聚甲基丙烯酸甲酯本体聚合过程概述［J］. 天津科技， 2016， 43（4）： 26⁃29+33.
	QIN Z Z， LI Y F， WANG S， et al. Overview of the process of poly methyl methacrylate bulk polymerization both in China and in the world［J］. Tianjin Science & Technology， 2016， 43（4）： 26⁃29+33.
15	刘金成，陈谦，刘玉佩，等. 甲基丙烯酸甲酯的合成技术研究进展［J］. 中国塑料， 2022， 36（1）： 178⁃183.
	LIU J C， CHEN Q， LIU Y P， et al. Research progress in synthesis technologies of methyl methacrylate［J］. China Plastics， 2022， 36（1）： 178⁃183.
16	Semen J， Lando J B. The acid hydrolysis of isotactic and syndiotactic poly（methyl methacrylate）［J］. Macromolecules， 1969， 2（6）： 570⁃575.
17	Baines F C， Bevington J C. A tracer study of the hydrolysis of methyl methacrylate and methyl acrylate units in homopolymers and copolymers［J］. Journal of Polymer Science Part A-1： Polymer Chemistry， 1968， 6（9）： 2433⁃2440.
18	周琳琳，王凤磊，耿红梅，等. 航空有机玻璃银纹分析及预防措施［J］. 玻璃， 2012， 39（12）： 16⁃18.
	ZHOU L L， WANG F L， GENG H M， et al. Study of silver craze on aviation PMMA glass and preventive measures［J］. Glass， 2012， 39（12）： 16⁃18.
19	王磊，王淦，吴越. 气相色谱法测定丙烯酸酯中三种阻聚剂含量［J］. 石油化工， 2020， 49（7）： 669⁃673.
	WANG L， WANG G， WU Y. Determination of three polymerization inhibitors in acrylic esters by gas chromatography［J］. Petrochemical Technology， 2020， 49（7）： 669⁃673.
20	陆赟涛，江力，蒋其民，等. 甲基丙烯酸甲酯自由基聚合歧化终止机理［J］. 高分子通报， 2023， 36（2）： 241⁃247.
	LU Y T， JIANG L， JIANG Q M， et al. Disproportionation termination mechanism in the free⁃radical polymerization of methyl methacrylate［J］. Polymer Bulletin， 2023， 36（2）： 241⁃247.

[1]	纪建超, 颜悦, 陈宇宏, 哈恩华, 郝常山, 雷沛. 在PMMA上低温沉积TiO₂薄膜的光学性能及显微结构[J]. 中国塑料, 2024, 38(3): 7-12.
[2]	赵兴钟李贝贝王选伦. 增韧聚氯乙烯电工套管复合材料的制备与性能研究[J]. , 2023, 37(5): 48-54.
[3]	郝春波, 肖大君, 刘全中, 郑树松, 王春, 李春晖, 姚秀超. 高流动抗冲聚苯乙烯制备及性能研究[J]. 中国塑料, 2023, 37(2): 1-6.
[4]	陈聪博, 范烁, 张锐, 李辉, 罗思琪, 任伊锦. PVDF/PMMA共混物非等温结晶动力学和晶体结构[J]. 中国塑料, 2022, 36(11): 59-66.
[5]	刘金成, 陈谦, 刘玉佩, 高萌, 赵先辉. 甲基丙烯酸甲酯的合成技术研究进展[J]. 中国塑料, 2022, 36(1): 178-183.
[6]	张轶竣, 张睿智, 郭成成, 沈强, 罗国强. PMMA/CNT微发泡密度梯度吸能材料的优化设计研究[J]. 中国塑料, 2021, 35(5): 32-39.
[7]	马秀清, 孙凯欣, 李瑞, 张亚军, 范一强. PMMA微流控芯片最佳注射成型工艺的实验研究[J]. 中国塑料, 2021, 35(4): 47-52.
[8]	孙琦伟, 陈宇宏, 董书源, 郎建林, 周晓伟, 张云. PMMA/PC复合平板叠层注射压缩成型翘曲变形计算模拟[J]. 中国塑料, 2021, 35(4): 53-59.
[9]	康炜, 刘喜军, 曹卫艳, 王宇威, 闫杰. PMMA/DEAM⁃RGO纳米复合材料的制备与性能测试[J]. 中国塑料, 2021, 35(1): 47-53.
[10]	刘志, 吴波, 候广开, 阮方涛. 二甲基硅油增强聚甲基丙烯酸甲酯超疏水复合纤维膜制备及其性能研究[J]. 中国塑料, 2020, 34(4): 42-48.
[11]	康炜, 刘喜军, 王宇威, 申路严, 韩贤新. 乳液聚合法制备PMMA/石墨烯纳米复合材料[J]. 中国塑料, 2019, 33(10): 11-16.
[12]	李瑞吴大鸣王琦刘颖孙靖尧曹亚楠. PMMA在类固态微热压印过程中冷却速率与松弛速率的规律分析[J]. 中国塑料, 2017, 31(12): 78-83.
[13]	张彩宁, 代文祎, 王煦漫, 赵明远, 段凯迪. PMMA/改性纳米氧化锌复合材料的制备及其性能研究[J]. 中国塑料, 2017, 31(08): 47-51 .
[14]	赵爽, 刘振国, 高天正, 曹春雷, 张会轩. 自聚甲基丙烯酸甲酯的结构及性能[J]. 中国塑料, 2016, 30(10): 20-24 .
[15]	张平生, 辛勇, 刘东雷. 混合气体在聚合物注射成型保压阶段中扩散的分子动力学模拟[J]. 中国塑料, 2016, 30(08): 60-64 .

单体质量对MMA聚合过程及其聚合物性能的影响研究

Effect of MMA quality on polymerization and polymer properties

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 20

相关文章 15

编辑推荐

Metrics

本文评价
