SEBS⁃g⁃MAH对PPO/PA66复合材料性能和形貌的影响

doi:10.19491/j.issn.1001-9278.2025.03.006

中国塑料 ›› 2025, Vol. 39 ›› Issue (3): 30-35.DOI: 10.19491/j.issn.1001-9278.2025.03.006

SEBS⁃g⁃MAH对PPO/PA66复合材料性能和形貌的影响

杨青林, 周松(), 李璨然, 余闻达, 罗玉梅

西南石油大学新能源与材料学院，成都 610500

收稿日期:2024-05-14 出版日期:2025-03-26 发布日期:2025-03-24
通讯作者: 周松，副研究员，主要从事高分子复合材料共混改性，song_zhou889@163.com
E-mail:song_zhou889@163.com

Effect of SEBS⁃g⁃MAH on properties and morphology of PPO/PA66 blends

YANG Qinglin, ZHOU Song(), LI Canran, YU Wenda, LUO Yumei

School of New Energy and Materials，Southwest Petroleum University，Chengdu 610500，China

Received:2024-05-14 Online:2025-03-26 Published:2025-03-24
Contact: ZHOU Song E-mail:song_zhou889@163.com

摘要/Abstract

摘要：

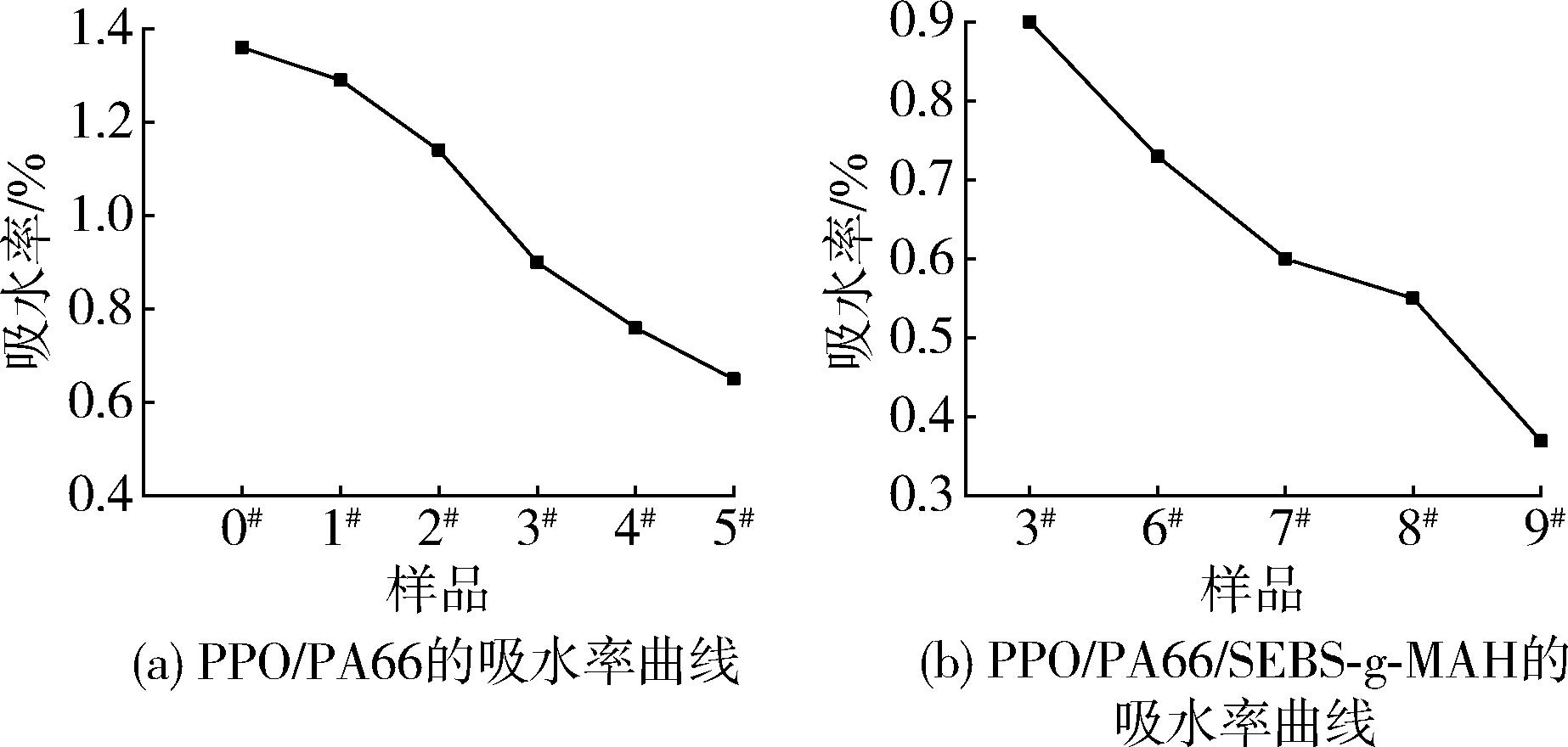

采用马来酸酐接枝苯乙烯⁃乙烯⁃丁烯⁃苯乙烯共聚物（SEBS⁃g⁃MAH）改性，用双螺杆挤出和注射成型制备了增韧的聚苯醚/聚酰胺66（PPO/PA66）复合材料，测试了材料吸水率、力学和熔体流动性能，用差示扫描量热法研究了结晶行为，用扫描电子显微镜观察了断面形貌。结果表明，由于PPO和PA66之间弱的界面黏附，添加PPO使PA66的韧性和拉伸强度明显降低；源于SEBS⁃g⁃MAH所产生的能量耗散以及PPO和PA66之间相容性改善，PPO/PA66（30/70）中添加10份SEBS⁃g⁃MAH，使拉伸强度、断裂伸长率和冲击强度分别提高23.95 %、81.58 %和157.39 %；当SEBS⁃g⁃MAH含量为10份时，PPO/PA66（30/70）的综合力学性能较高；当SEBS⁃g⁃MAH含量为18份时，复合材料获得较高韧性；与纯PA66的吸水率（1.36 %）比较，含10份SEBS⁃g⁃MAH的PPO/PA66（30/70）的吸水率（0.60 %）降低了55.88 %；PPO能促进PPO/PA66中PA66的结晶；添加SEBS⁃g⁃MAH会抑制PPO/PA66（30/70）中PA66的结晶。PPO和SEBS⁃g⁃MAH可改善PA66的熔体加工性能。

关键词: 聚苯醚, 聚酰胺66, 马来酸酐接枝苯乙烯?乙烯?丁烯?苯乙烯共聚物, 力学性能, 吸水率, 结晶性能

Abstract:

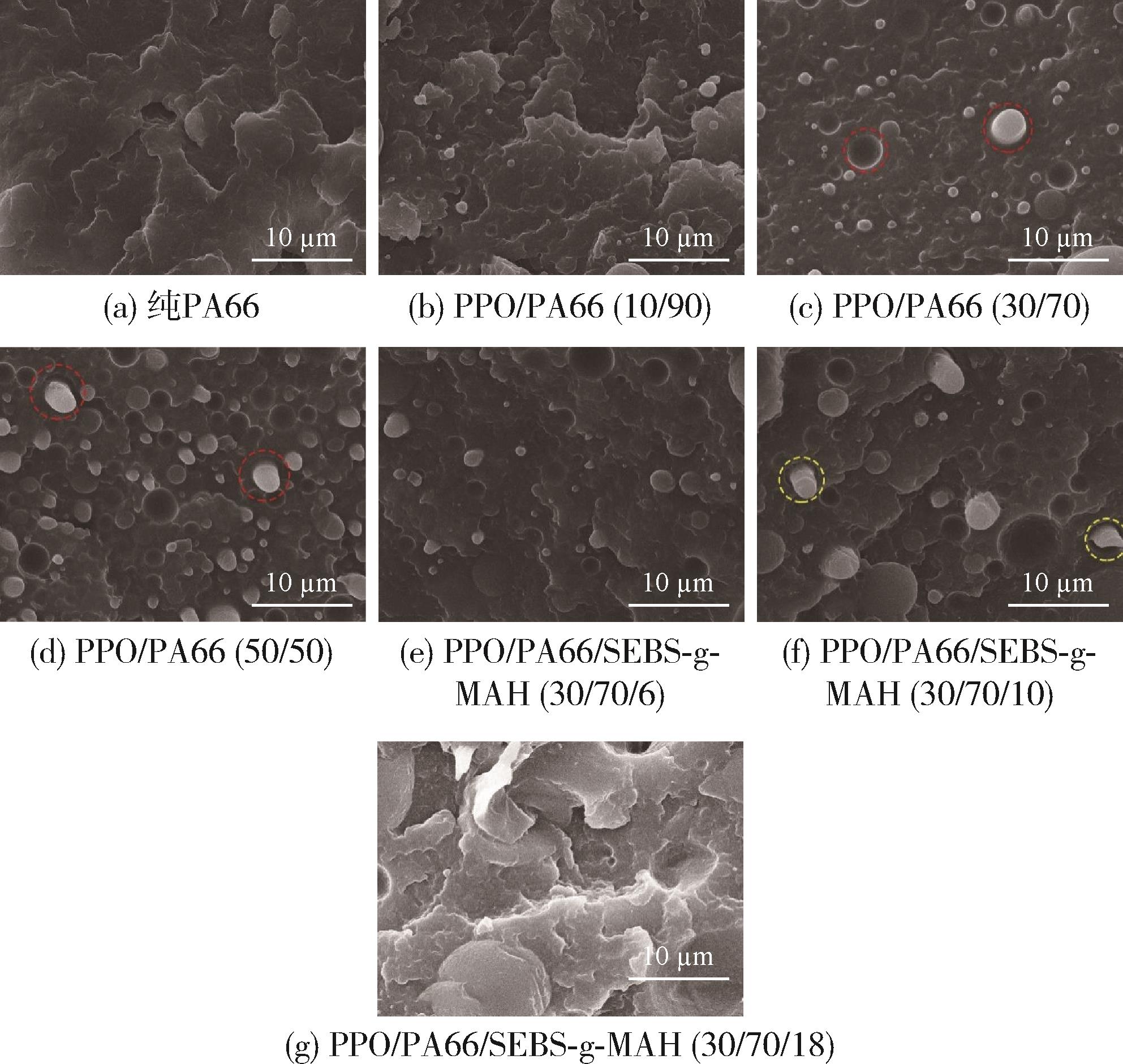

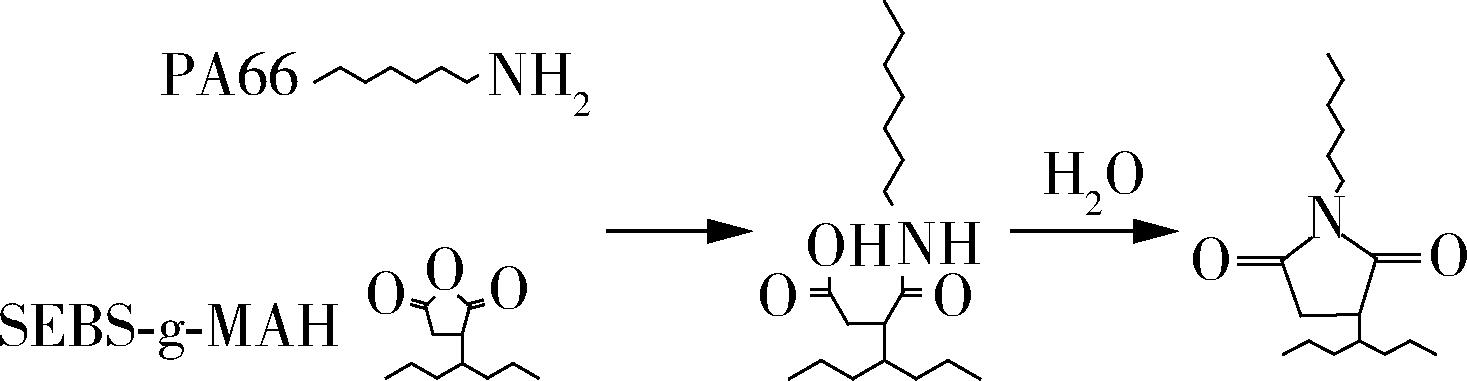

Toughened polyphenylene ether/polyamide 66 （PPO/PA66） blends were prepared through twin⁃screw extrusion and injection molding using maleic anhydride⁃grafted styrene⁃ethylene⁃butene⁃styrene copolymer （SEBS⁃g⁃MAH） as an impact modifier. Their water absorption， mechanical properties， melt flow performance were investigated and their crystallization behavior and fractured morphology were studied by differential scanning calorimetry and scanning electron microscopy. The results indicated the toughness and tensile strength of PPO/PA66 blends decreased significantly in the presence of PPO due to poor interfacial adhesion between PA66 and PPO. Owing to the energy absorption caused by SEBS⁃g⁃MAH as well as an improvement in the compatibility between PA66 and PPO， the addition of 10 phr SEBS⁃g⁃MAH into the PPO/PA66 （30/70） blend resulted in an increase in the tensile strength， elongation at break and impact strength by 23.95 %、81.58 % and 157.39 %， respectively. The PPO/PA66 （30/70） blend obtained better comprehensive properties with the addition of 10phr SEBS⁃g⁃MAH， and it achieved relative maximum toughness at the SEBS⁃g⁃MAH loading of 18phr. The PPO/PA66 （30/70） containing 10phr SEBS⁃g⁃MAH present a water absorption of 0.61 %. This result decreased by 55.88 % Compared to the water absorption （1.36 %） of pure PA66. PPO enhanced the crystal formation of PA66 in the bends， whereas SEBS⁃g⁃MAH inhibited its crystal formation of PA66. Both PPO and SEBS⁃g⁃MAH improved the melt processability of PA66.

Key words: polyphenylene ether, polyamide 66, maleic anhydride grafted styrene?ethylene?butene?styrene copolymer, mechanical property, water absorption, crystallization property

中图分类号:

TQ323.6

杨青林, 周松, 李璨然, 余闻达, 罗玉梅. SEBS⁃g⁃MAH对PPO/PA66复合材料性能和形貌的影响[J]. 中国塑料, 2025, 39(3): 30-35.

YANG Qinglin, ZHOU Song, LI Canran, YU Wenda, LUO Yumei. Effect of SEBS⁃g⁃MAH on properties and morphology of PPO/PA66 blends[J]. China Plastics, 2025, 39(3): 30-35.

图/表 7

参考文献 24

1	SUN H， LI T， LEI F， et al.Graphite fluoride and fluorographene as a new class of solid lubricant additives for high‐performance polyamide 66 composites with excellent mechanical and tribological properties［J］.Polymer International，2020， 69 （5）： 457⁃466.
2	刘诗，李陵洲，狄春峰，等.半芳香共聚PA改性PA66的结晶行为与性能［J］.工程塑料应用， 2023， 51 （12）： 13⁃20.
	LIU S， LI L Z， DI C F， et al. Crystallization and properties of semi⁃aromatic copolymer nylon/PA66［J］.Engineering Plastics Application，2023， 51 （12）： 13⁃20.
3	WU T， HUANG Z X， WANG D Z， et al.Effect of continuous elongational flow on structure and properties of short glass fiber reinforced polyamide 6 composites［J］.Advanced Industrial and Engineering Polymer Research，2019， 2 （3）： 93⁃101.
4	曹国政，周文英，李婷，等.改性聚苯醚树脂研究进展［J］.现代塑料加工应用， 2021， 33 （3）： 60⁃63.
	CAO G Z， ZHOU W Y， LI T， et al.Research progress on modified polyphenylene ether resin［J］.Modern Plastics Processing and Applications，2021， 33 （3）： 60⁃63.
5	KIM D K， LEE A S， BAEK B K， et al.PPE/Nylon 66 blends with high mechanical toughness and flame retardancy［J］.Macromolecular Research，2020， 28 （2）： 103⁃109.
6	赵博，俞陈诚，廖文强，等.相容剂SMA对PPO/PA66/SEBS⁃g⁃MAH合金力学性能的影响及其机理［J］.塑料， 2021， 50 （2）： 1⁃5+10.
	ZHAO B， YU C C， LIAO W Q， et al.Effect of compatibilizer SMA on the mechanical properties of PPO/PA66/SEBS⁃g⁃MAH alloy and its mechanism［J］.Plastics，2021， 50 （2）： 1⁃5+10.
7	ZHANG Z Y， CAI K P， LIU S B， et al.The effect of HIPS⁃g⁃MAH on the mechanical properties of PA66/PPO alloy［J］.Polymer Bulletin，2022， 79 （9）： 1⁃13.
8	沈玉海.聚苯醚/PA合金性能影响因素概述［J］.化工新型材料， 2021， 49 （4）： 247⁃250+256.
	SHENG Y H.Factors affecting on the property of PPO/PA alloy［J］.New Chemical Materials，2021， 49 （4）： 247⁃250+256.
9	HADIMANI P， NARASIMHA MURTHY H， MUDBIDRE R.Thermal and mechanical properties of glass fibre reinforced polyphenylene ether/polystyrene/nylon-6 ternary blends［J］.Polymers and Polymer Composites，2021， 29 （7）： 1 075⁃1 088.
10	XIA H S， JIANG Z， ZHOU J P， et al.Green synthesis of reactive copolymers in molten ε‐caprolactam solvent and their compatibilizing effects in PA10T/PPO blends［J］.Journal of Applied Polymer Science，2023， 140 （44）： 1⁃13.
11	MOHAMMAD F， GHOLAMREZA P， REZA B.Effect of PPO⁃g⁃MA on electrical conductivity enhancement of PA6/PPO/CNT/CCB nanocomposites［J］.AIP Conference Proceedings，2023， 2607 （1）： 1⁃6.
12	ISHIGAMI A， NISHITSUJI S， KUROSE T， et al.Evaluation of toughness and failure mode of PA6/mSEBS/PS ternary blends with an oil⁃extended viscoelastic controlled interface［J］.Polymer，2019， 177： 57⁃64.
13	GAO W T， YU B Y， LI S H， et al.Preparation and properties of reinforced SEBS‐based thermoplastic elastomers modified by PA6［J］.Polymer Engineering & Science，2022， 62 （4）： 1 052⁃1 060.
14	顾宜，李瑞海.高分子材料设计与应用［M］ . 北京：化学工业出版社，2011：37⁃38.
15	易新，张永，吴长波，等.阻燃PA66复合材料翘曲性能研究［J］.中国塑料， 2021， 35 （1）： 19⁃24.
	YI X， ZHANG Y， WU C B， et al.Study on warpage of flame⁃retardant PA66 composites［J］.China Plastics，2021， 35 （1）： 19⁃24.
16	ZHANG Y， DAI X Y， YANG D， et al.Polyamide 66/poly （2， 6⁃dimethyl-1， 4⁃phenylene oxide） compatibilization with styrene–acrylonitrile–glycidyl methacrylate： rheology， morphology， and mechanical properties［J］.International Journal of Polymer Analysis and Characterization，2024， 29 （2）： 98⁃108.
17	赵卫哲，孟庆国，郭卫红，等.PPO⁃g⁃MAH与CNTs⁃x对PPO/PA6共混物的协同增强作用研究［J］.上海塑料， 2021， 49 （1）： 46⁃54.
	ZHAO W Z， MENG Q G， GUO W H， et al.Study on synergistic enhancement of PPO⁃g⁃MAH and CNTs⁃x in PPO/PA6 composites［J］.Shanghai Plastics，2021， 49 （1）： 46⁃54.
18	史鹏伟，纪永鹏，汤俊杰.PPO⁃g⁃MAH对PPO/PA66合金和PPO/PA66/GF体系性能的影响［J］.塑料工业， 2021， 49 （4）： 60⁃64+178.
	SHI W P， JI Y P， TANG J J.Influence of PPO⁃g⁃MAH on the properties of PPO/PA66 and PPO/PA66/GF system［J］.China Plastics Industry，2021， 49 （4）： 60⁃64+178.
19	ABZAN M S， MIRZAEE R， AHMADI S.The correlation between morphological variations and thermo⁃mechanical properties of the PA6/PC/PP ternary blends： an established boundary between structures［J］.Polymer Testing，2021， 93： 1⁃18.
20	JIA E W， ZHAO S J， SHANGGUAN Y G， et al.Toughening mechanism of polypropylene bends with polymer particles in core⁃shell structure： Equivalent rubber content effect related to core⁃shell interfacial strength［J］.Polymer，2019， 178： 1⁃8.
21	杨锐，孔振兴，戴子林，等.马来酸酐熔融接枝LDPE对PC/PE合金的性能影响研究［J］.化工新型材料， 2020， 48 （8）： 108⁃112+116.
	YANG R， KONG Z X， DAI Z L， et al.Study on the effect of melt grafting of MAH with LDPE on the property of PC/PE alloy［J］.New Chemical Materials，2020， 48 （8）： 108⁃112+116.
22	FARHADPOUR M， PIRCHERAGHI G， MAROUF B T， et al.Enhancing the electrical conductivity of PA6/PPO/CNT/CCB nanocomposites via control of PA6 transcrystalline layer formation， morphology， and selective localization of nanofillers［J］.Polymer Testing，2023， 121： 1⁃9.
23	何曼君，张红东，陈维孝，董西侠.高分子物理（第三版）［M］ . 上海：复旦大学出版社，2008： 171⁃172.
24	魏馨，朱瑞淑，马博谋，等.高韧性和高透明度 PA66/PA6 共聚酰胺制备［J］.化工新型材料， 2023， 51 （9）： 109⁃113.
	WEI X， ZHU R S， MA B M， et al.Preparation of high toughness and high transparency PA66/PA6 copolyamide［J］.New Chemical Materials，2023， 51 （9）： 109⁃113.

试样编号	PPO/PA66 含量/份	SEBS⁃g⁃MAH 含量/份	抗氧剂含量/份
0^#	0/100	0	0.4
1^#	10/90	0	0.4
2^#	20/80	0	0.4
3^#	30/70	0	0.4
4^#	40/60	0	0.4
5^#	50/50	0	0.4
6^#	30/70	6	0.4
7^#	30/70	10	0.4
8^#	30/70	14	0.4
9^#	30/70	18	0.4

试样编号	PPO/PA66 含量/份	SEBS⁃g⁃MAH 含量/份	抗氧剂含量/份
0^#	0/100	0	0.4
1^#	10/90	0	0.4
2^#	20/80	0	0.4
3^#	30/70	0	0.4
4^#	40/60	0	0.4
5^#	50/50	0	0.4
6^#	30/70	6	0.4
7^#	30/70	10	0.4
8^#	30/70	14	0.4
9^#	30/70	18	0.4

样品编号	MFR/ g·（10min）^-1	拉伸强度/ MPa	断裂伸长率/ %	冲击强度/ kJ·m^-2
0^#	62.60	66.08	9.13	9.10
1^#	57.30	57.39	7.98	8.32
2^#	55.53	35.28	5.67	5.46
3^#	52.19	35.87	5.81	5.68
4^#	50.69	34.88	5.64	5.56
5^#	47.89	32.09	6.67	6.52
6^#	47.54	36.34	6.01	5.92
7^#	14.55	44.46	10.55	14.62
8^#	7.83	38.61	12.87	16.67
9^#	6.67	37.63	15.94	21.06

样品编号	MFR/ g·（10min）^-1	拉伸强度/ MPa	断裂伸长率/ %	冲击强度/ kJ·m^-2
0^#	62.60	66.08	9.13	9.10
1^#	57.30	57.39	7.98	8.32
2^#	55.53	35.28	5.67	5.46
3^#	52.19	35.87	5.81	5.68
4^#	50.69	34.88	5.64	5.56
5^#	47.89	32.09	6.67	6.52
6^#	47.54	36.34	6.01	5.92
7^#	14.55	44.46	10.55	14.62
8^#	7.83	38.61	12.87	16.67
9^#	6.67	37.63	15.94	21.06

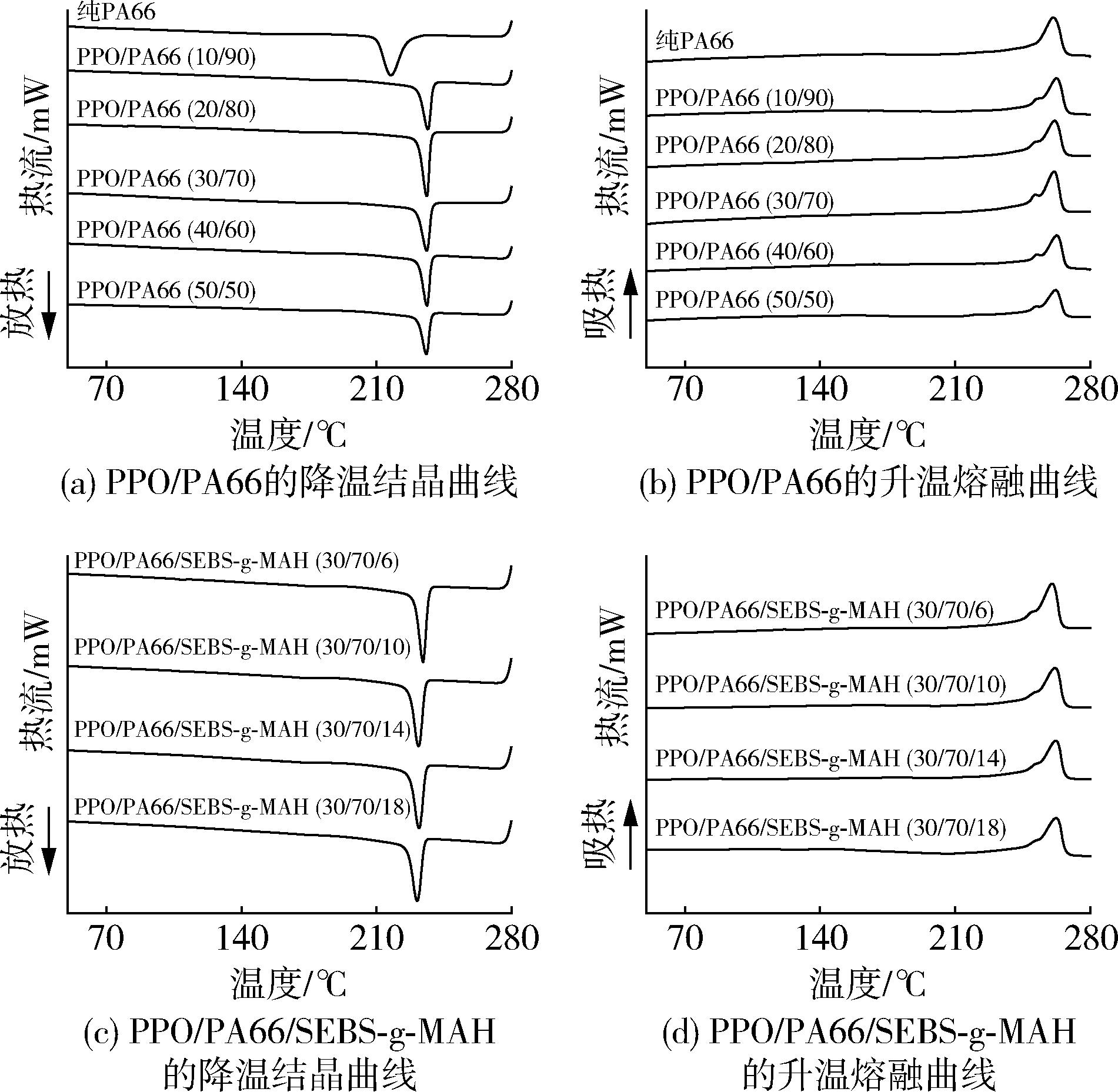

样品编号	熔点/℃	结晶温度/℃	熔融焓/J∙g^-1	结晶焓/J∙g^-1	结晶度/%
0^#	248.02	234.06	66.82	-60.33	35.54
1^#	248.12	240.26	63.68	-58，81	37.64
2^#	248.61	239.94	59.30	-55.15	39.43
3^#	248.45	240.31	52.83	-48.58	40.14
4^#	248.83	240.14	43.55	-39.77	38.61
5^#	249.14	239.98	36.56	-32.28	38.89
6^#	246.52	237.75	48.45	-45.65	39.03
7^#	246.83	236.02	43.44	-42.72	36.31
8^#	246.04	235.79	43.02	-42.08	37.27
9^#	245.27	235.39	42.59	-41.55	38.19

SEBS⁃g⁃MAH对PPO/PA66复合材料性能和形貌的影响

Effect of SEBS⁃g⁃MAH on properties and morphology of PPO/PA66 blends

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 24

相关文章 15

编辑推荐

Metrics

本文评价

[1]	张辉, 唐站站, 鲍海霞, 程鑫远, 陈斌. 不同环境温度下UPVC管材的力学性能退化研究[J]. 中国塑料, 2025, 39(2): 26-31.
[2]	丁雯. 磷基⁃水性聚氨酯阻燃剂的制备及对棉织物的涂层[J]. 中国塑料, 2025, 39(2): 82-85.
[3]	黄起中. 磷酸酯盐类成核剂对煤基抗冲共聚聚丙烯K8708结晶和力学性能的影响研究[J]. 中国塑料, 2025, 39(1): 19-24.
[4]	李荣南, 殷茂力, 刘峰, 胡承功, 邢剑. 有机⁃无机复合抗氧剂对聚苯硫醚结构与性能的影响[J]. 中国塑料, 2025, 39(1): 75-79.
[5]	高成涛, 胥秋, 张黎, 李剑, 黄维, 陈劲松, 刘楠, 何声宝, 陈思瑶, 潘首慧. 无机纳米粒子在可生物降解复合材料中的应用进展[J]. 中国塑料, 2025, 39(1): 85-91.
[6]	曲道鹏, 张涛, 华晨曦, 宋欣雨, 程昌利, 刘禹, 王震宇. 高强电磁屏蔽环氧复合材料的3D打印工艺研究[J]. 中国塑料, 2024, 38(9): 24-29.
[7]	庞馨蕾, 白瑜, 王洪学. 聚醚醚酮齐聚物固相增黏及聚合物性质研究[J]. 中国塑料, 2024, 38(9): 8-13.
[8]	何和智, 黄宗海, 赖文, 熊华威. PLA/PBAT/CB防静电包装材料的制备及其性能研究[J]. 中国塑料, 2024, 38(7): 1-8.
[9]	胡永祥, 谢纪岭, 李伟铭, 张璐, 汤香港, 吕亿同, 申红望, 鞠冠男. 马来酸酐接枝改性GTR对聚乳酸性能的影响[J]. 中国塑料, 2024, 38(7): 20-24.
[10]	王杰, 辛德华, 李晖, 蒋洪石, 周洪福, 赵建国. 纳米黏土与二氧化硅协同改性聚乳酸研究[J]. 中国塑料, 2024, 38(7): 43-48.
[11]	徐琛, 骆博飞, 刘腾腾, 邢晶凯. 成核剂改性聚丙烯研究进展[J]. 中国塑料, 2024, 38(7): 79-85.
[12]	刘莹, 孙昊, 杨勇, 姜开宇, 于同敏, 马赛, 祝铁丽. 超声振动对玻璃纤维增强聚酰胺6注塑制件力学性能的影响[J]. 中国塑料, 2024, 38(7): 9-14.
[13]	杨莲, 蒋晶, 贾彩宜, 谢悦涵, 王小峰, 李倩. 聚酰胺6微纤增强聚丙烯复合材料制备及化学注塑发泡性能研究[J]. 中国塑料, 2024, 38(6): 12-18.
[14]	周紫怡, 王洋样, 孙滔, 蒋伟, 董同力嘎, 云雪艳. 聚（己二酸/对苯二甲酸）⁃丁二醇酯基自发气调薄膜的性能研究及应用[J]. 中国塑料, 2024, 38(6): 31-38.
[15]	董亚鹏, 赵恬娇, 王美珍, 崔文举, 林福华, 王波. 长链脂肪酸钠/芳基酰胺脂肪酸钠复配成核剂对聚丙烯性能影响研究[J]. 中国塑料, 2024, 38(6): 60-65.
