磷基⁃水性聚氨酯阻燃剂的制备及对棉织物的涂层

doi:10.19491/j.issn.1001-9278.2025.02.015

中国塑料 ›› 2025, Vol. 39 ›› Issue (2): 82-85.DOI: 10.19491/j.issn.1001-9278.2025.02.015

磷基⁃水性聚氨酯阻燃剂的制备及对棉织物的涂层

丁雯()

江西服装学院服装设计学院，南昌 330201

收稿日期:2024-10-24 出版日期:2025-02-26 发布日期:2025-02-27
作者简介:丁雯（1979—），女，讲师，从事民族服饰、民族图案、现代汉服设计和新中式服装的设计研究，dingyanran@126.com
基金资助:
获江西省中华服饰文化研究中心支持

Preparation and application of phosphate⁃waterborne polyurethane flame retardant for coating of cotton fabrics

DING Wen()

School of fashion design，Jiangxi Institute of Fashion Technology，Nanchang 330201，China

Received:2024-10-24 Online:2025-02-26 Published:2025-02-27

摘要/Abstract

摘要：

利用双酚芴（BPFL）与苯基磷酰二氯（BPOD）合成的磷基阻燃剂（FHPLC）接枝水性聚氨酯（WPU）制成磷基⁃WPU阻燃剂（FHWPU）阻燃剂，对棉织物进行阻燃涂层，探讨FHWPU对棉织物阻燃涂层的可行性。测试表明：有机磷可有效接枝至FHWPU阻燃剂上，且FHWPU阻燃剂的黏度随BPFL质量占比增加而增加，其涂层可使棉织物表面形成致密FHWPU层，并改善织物力学性能与阻燃性能，且织物力学性能与阻燃性能增幅随BPFL质量占比而减缓。当BPFL质量占比为2.5 %左右时，涂层织物已达难燃级别。分析认为：利用BPFL与BPOD合成的FHPLC接枝WPU制成FHWPU对棉织物阻燃涂层具有可行性。

关键词: 磷基?水性聚氨酯阻燃剂, 黏度, 分子结构, 微观形貌, 力学性能, 阻燃性能

Abstract:

Phosphorus⁃based flame retardant （FHPLC） was synthesized by using bisphenol fluorene （BPFL） and phenylphosphoyl dichloride （BPOD） as raw materials and then grafted onto waterborne polyurethane （WPU） to form a type of phosphate⁃based waterborne polyurethane （FHWPU） flame retardant. The resultant flame retardant was used for the flame⁃retardant coating of cotton fabrics. The feasibility of FHWPU on the flame retardancy of the flame⁃retardant coating of cotton fabrics was investigated. The results indicated that organophosphorus could be effectively grafted onto the FHWPU flame retardant， and the viscosity and particle size of the FHWPU flame retardant increased with an increase in the mass proportion of BPFL. The flame⁃retardant coating formed a dense FHWPU layer on the surface of cotton fabrics， resulting in an improvement in the mechanical and flame⁃retardant properties of cotton fabrics. The increments of the mechanical and flame⁃retardant properties were depressed with a decrease in the mass proportion of BPFL. The coated cotton fabrics reached a non⁃flammable level at a BPFL mass proportion of about 2.5 wt%. The results indicated that the FHWPU flame retardant was feasible for the flame retardancy of the coating of cotton fabrics.

Key words: phosphate?waterborne polyurethane flame retardant, viscosity, molecular structure, micro?morphology, mechanical property, flame retardant property

中图分类号:

TQ320.4

丁雯. 磷基⁃水性聚氨酯阻燃剂的制备及对棉织物的涂层[J]. 中国塑料, 2025, 39(2): 82-85.

DING Wen. Preparation and application of phosphate⁃waterborne polyurethane flame retardant for coating of cotton fabrics[J]. China Plastics, 2025, 39(2): 82-85.

图/表 7

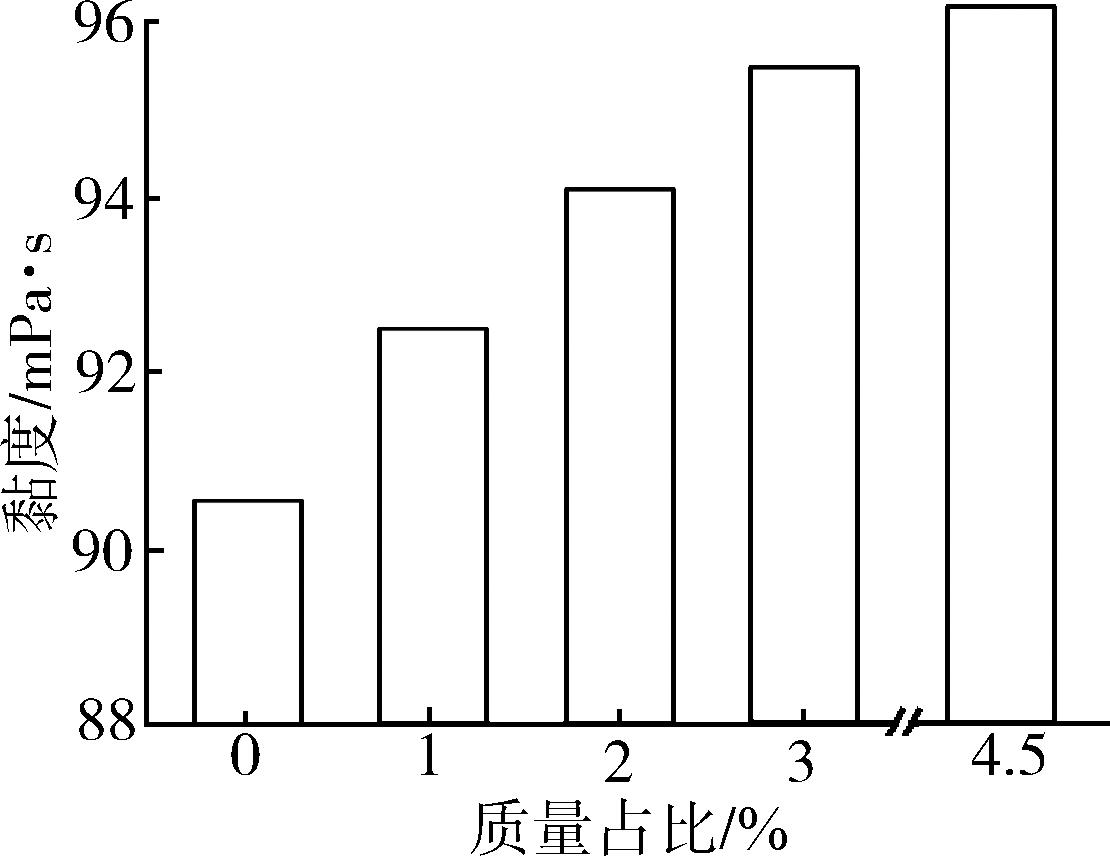

图1 FHWPU的黏度

Fig.1 Viscosity of the FHWPUs

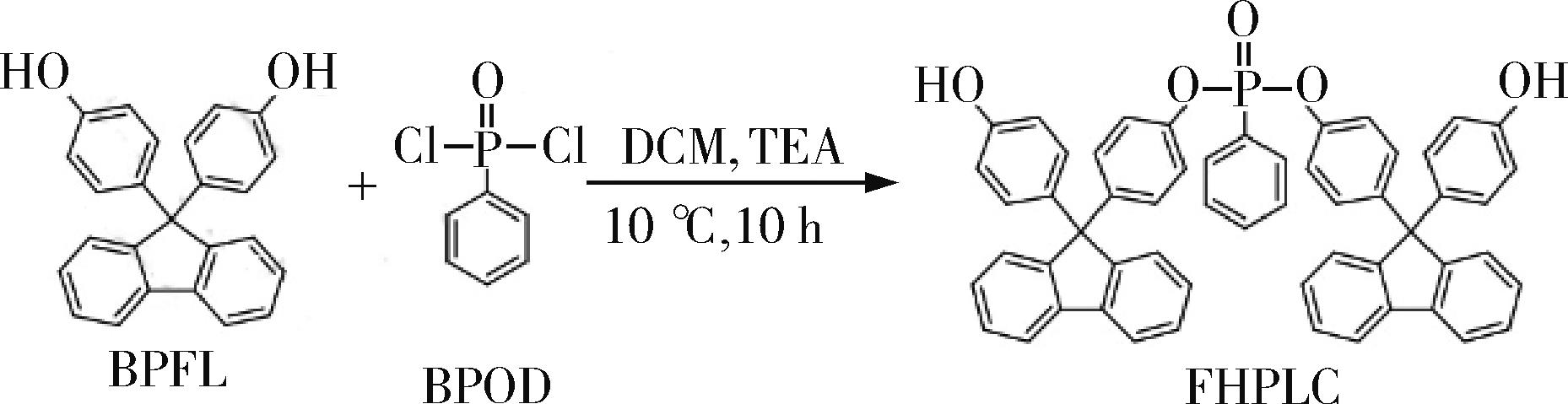

图2 FHPLC的合成反应机理［6］

Fig.2 Synthetic reaction mechanism of the FHPLC ［6］

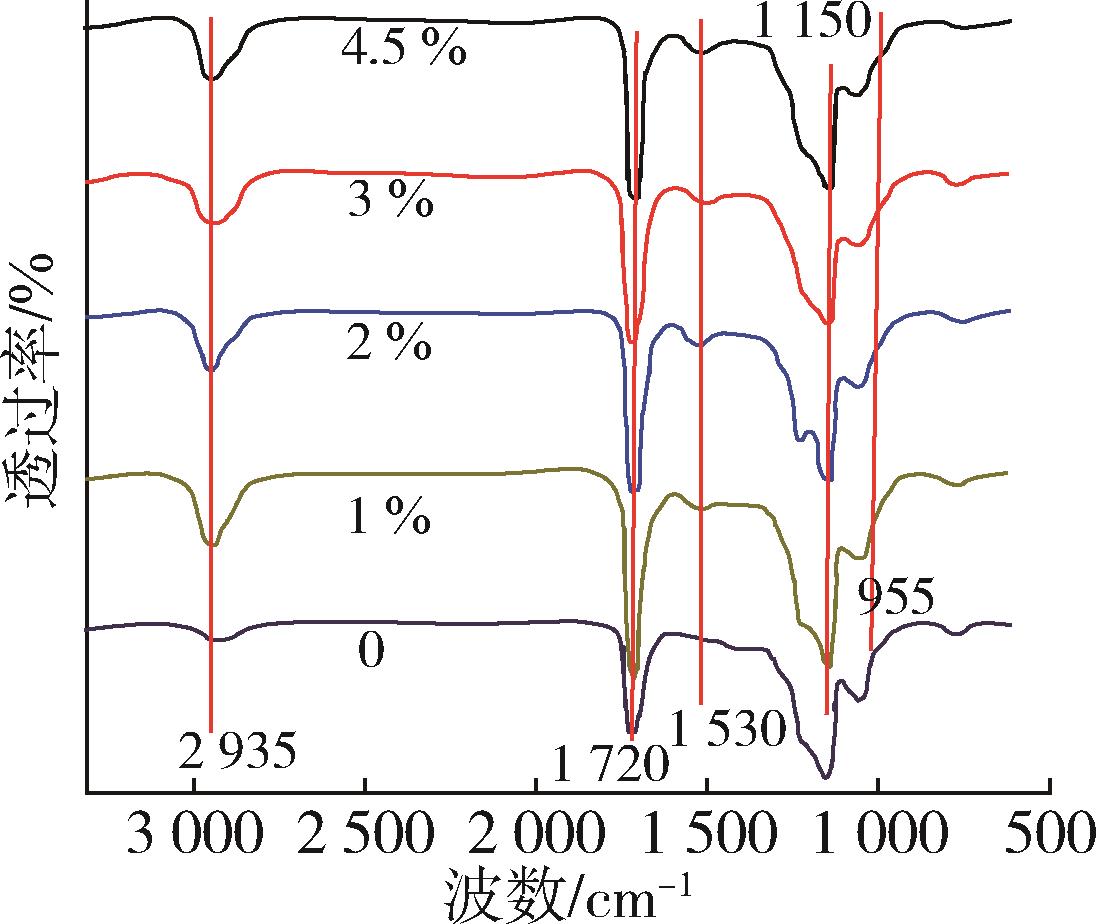

图3 FHWPU的FTIR谱图

Fig. 3 FTIR spectra of the FHWPUs

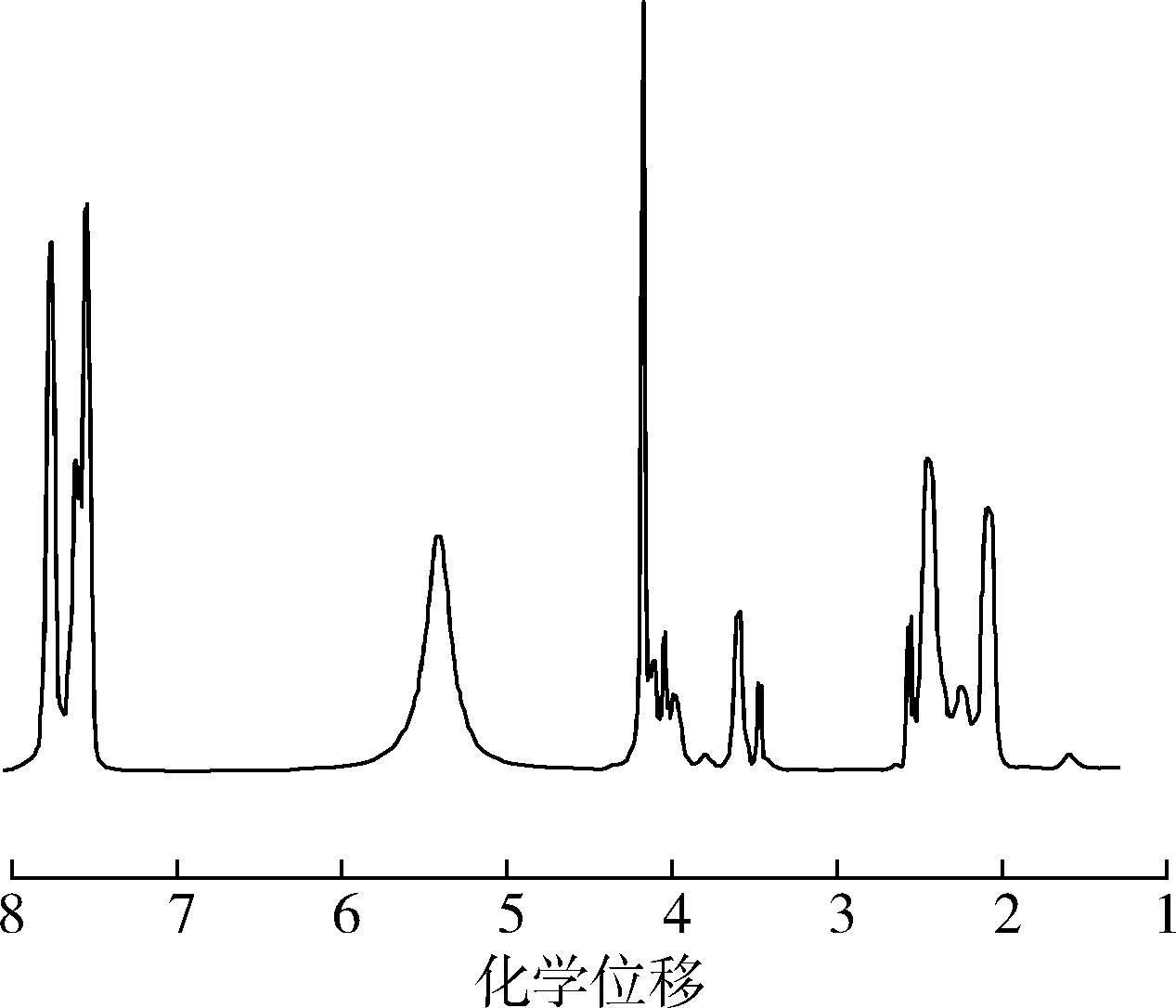

图4 FHWPU的1H⁃NMR谱图

Fig.4 1H⁃NMR spectra of the FHWPUs

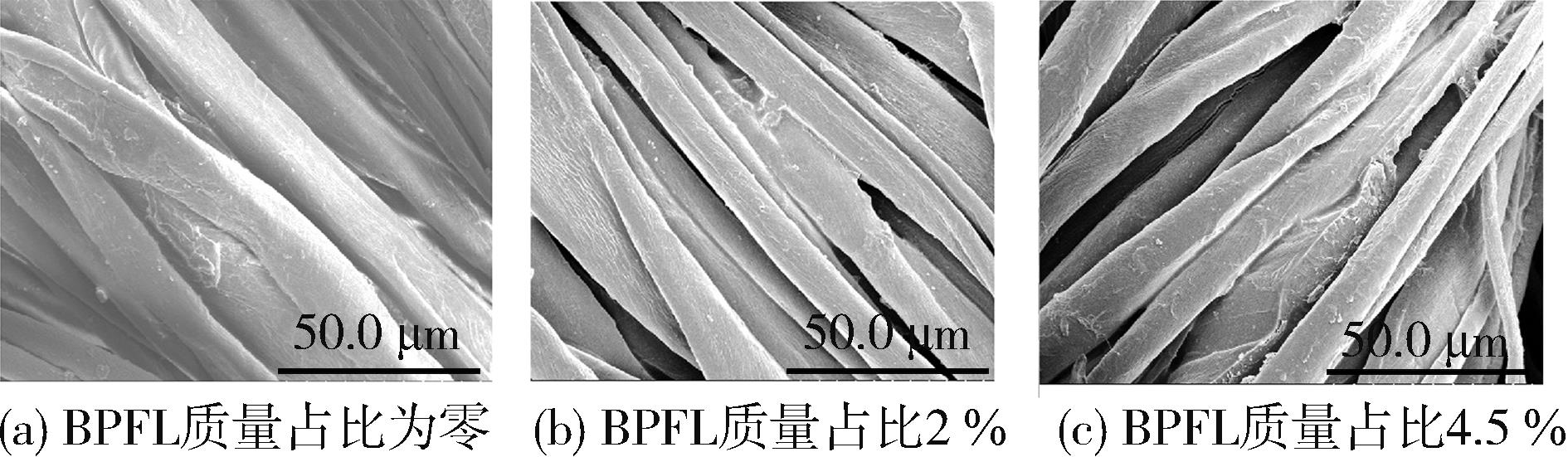

图5 涂层织物的微观形貌

Fig.5 Microstructure of the coated fabric

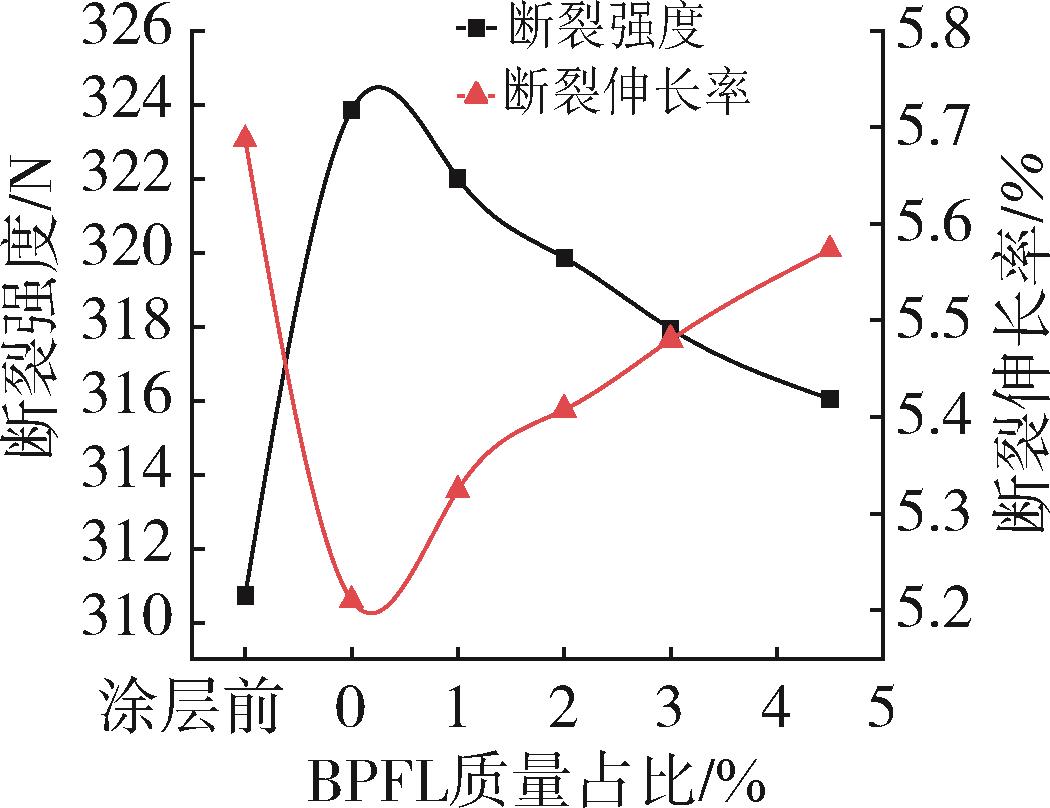

图6 涂层织物的力学性能

Fig.6 Mechanical properties of the coated fabric

图7 涂层织物的阻燃性能

Fig.7 Flame retardant performance of the coated fabric

参考文献 14

1	郭敏，王学帅，吴迪，等.纳米氧化锡锑导电涂层棉织物的制备与性能［J］.棉纺织技术，2023， 51（6）： 35⁃41.
	GUO M， WANG X S， WU D， et al. Preparation and property of nano antimony tin oxide conductive coated cotton fabric ［J］. Cotton Textile Technology， 2023， 51（6）： 35⁃41.
2	黄婉莹，刘海生，周玉冰，等.棉织物的水性聚氨酯阻燃涂层整理及其性能研究［J］.化纤与纺织技术，2023， 52（10）： 13⁃17.
	HUANG W Y， LIU H S， ZHOU Y B， et al. Study on the finishing and properties of waterborne polyurethane flame retardant coating on cotton fabric ［J］. Chemical Fiber and Textile Technology， 2023， 52（10）： 13⁃17.
3	宿倩雪，杨璐璐，吕佳帅，等.磷硅协同阻燃改性水性聚氨酯［J］.合成树脂及塑料，2020， 37（5）： 24⁃27.
	SU Q X， YANG L L， LV J S， et al. Phosphorus and silicon synergistic fame retardant modifedwaterborne polyurethane ［J］. China Synthetic Resin and Plastics， 2020， 37（5）： 24⁃27.
4	PATEL R， KAPTEL P. Waterborne polyurethanes： A three step synthetic approach towards environmental friendly flame retardant coatings［J］. Progress in Organic Coatings， 2018， 125： 186⁃194.
5	CUI M， LI J， CHEN X， et al. A halogen⁃free， flame retardant， waterborne polyurethane coating based on the synergistic effect of phosphorus and silicon［J］. Progress in Organic Coatings， 2021， 158： 106359.
6	李冰，何明勇，曹路，等.磷基阻燃水性聚氨酯的制备与性能研究［J］.应用化工，2024， 53（10）： 2 325⁃2 330.
	LI B， HE M Y， CAO L， et al. Preparation and properties of phosphorous basedflame retardant waterborne polyurethane ［J］. Applied Chemical Industry， 2024， 53（10）： 2 325⁃2 330.
7	LI D， LIU L， ZHANG Z， et al. An urethane⁃based phosphonate ester for improving flame retardancy and smoke suppression of thermoplastic polyurethane ［J］. Polymer Degradation and Stability， 2021， 188： 109568.
8	CHEN H， DENG C， ZHAO Z Y， et al. Novel piperazine⁃containing oligomer as flame retardant and crystallization induction additive for thermoplastics polyurethane ［J］. Chemical Engineering Journal， 2020， 400： 125941.
9	YANG A， DENG C， CHEN H， et al. A novel Schiff⁃base polyphosphate ester： Highly⁃efficient flame retardant for polyurethane elastomer ［J］. Polymer Degradation and Stability， 2017， 144： 70⁃82.
10	孙彦璞.聚酯型水性聚氨酯乳液粒径分布及乳液膜耐水性的研究［J］.涂料工业，2010， 40（3）： 32⁃35.
	SU Y P. Study on partical size distribntion of polyester⁃based waterborne polyurethane （WPU） emulsion and water resistance of the film ［J］. Pant& Coatngs Industry， 2010， 40（3）： 32⁃35.
11	QUAN C， LI A， GAO N. Research on pyrolysis of PCB waste with TG⁃FTIR and Py⁃GC/MS［J］. Journal of Thermal Analysis and Calorimetry， 2011， 110（3）： 1 463⁃1 470.
12	NIU X， NIE Z， WANG G. Preparation， flame retardancy， and thermal and mechanical properties of polyurethane containing phosphonated bisphenol⁃A units［J］. Fire and Materials， 2018， 42（8）： 933⁃945.
13	各种纤维的极限氧指数（LOI）［J］. 新型碳材料，1988（2）： 2.
	Limiting oxygen index （LOI） of various fibers ［J］. New Carbon Materials， 1988（2）： 2.
14	REFERN J P. Property evaluation of FR polymeric materials using a range of instrumental techniques ［J］. Polymer Degradation and Stability， 1999， 64（3）： 561⁃592.

[1]	张辉, 唐站站, 鲍海霞, 程鑫远, 陈斌. 不同环境温度下UPVC管材的力学性能退化研究[J]. 中国塑料, 2025, 39(2): 26-31.
[2]	黄起中. 磷酸酯盐类成核剂对煤基抗冲共聚聚丙烯K8708结晶和力学性能的影响研究[J]. 中国塑料, 2025, 39(1): 19-24.
[3]	曾玉, 唐鹿. 氮化硼对纳米洋葱碳/硅橡胶复合材料的介电和力学性能的影响[J]. 中国塑料, 2025, 39(1): 25-30.
[4]	高成涛, 胥秋, 张黎, 李剑, 黄维, 陈劲松, 刘楠, 何声宝, 陈思瑶, 潘首慧. 无机纳米粒子在可生物降解复合材料中的应用进展[J]. 中国塑料, 2025, 39(1): 85-91.
[5]	曲道鹏, 张涛, 华晨曦, 宋欣雨, 程昌利, 刘禹, 王震宇. 高强电磁屏蔽环氧复合材料的3D打印工艺研究[J]. 中国塑料, 2024, 38(9): 24-29.
[6]	何和智, 黄宗海, 赖文, 熊华威. PLA/PBAT/CB防静电包装材料的制备及其性能研究[J]. 中国塑料, 2024, 38(7): 1-8.
[7]	胡永祥, 谢纪岭, 李伟铭, 张璐, 汤香港, 吕亿同, 申红望, 鞠冠男. 马来酸酐接枝改性GTR对聚乳酸性能的影响[J]. 中国塑料, 2024, 38(7): 20-24.
[8]	王杰, 辛德华, 李晖, 蒋洪石, 周洪福, 赵建国. 纳米黏土与二氧化硅协同改性聚乳酸研究[J]. 中国塑料, 2024, 38(7): 43-48.
[9]	徐琛, 骆博飞, 刘腾腾, 邢晶凯. 成核剂改性聚丙烯研究进展[J]. 中国塑料, 2024, 38(7): 79-85.
[10]	刘莹, 孙昊, 杨勇, 姜开宇, 于同敏, 马赛, 祝铁丽. 超声振动对玻璃纤维增强聚酰胺6注塑制件力学性能的影响[J]. 中国塑料, 2024, 38(7): 9-14.
[11]	杨莲, 蒋晶, 贾彩宜, 谢悦涵, 王小峰, 李倩. 聚酰胺6微纤增强聚丙烯复合材料制备及化学注塑发泡性能研究[J]. 中国塑料, 2024, 38(6): 12-18.
[12]	周紫怡, 王洋样, 孙滔, 蒋伟, 董同力嘎, 云雪艳. 聚（己二酸/对苯二甲酸）⁃丁二醇酯基自发气调薄膜的性能研究及应用[J]. 中国塑料, 2024, 38(6): 31-38.
[13]	董亚鹏, 赵恬娇, 王美珍, 崔文举, 林福华, 王波. 长链脂肪酸钠/芳基酰胺脂肪酸钠复配成核剂对聚丙烯性能影响研究[J]. 中国塑料, 2024, 38(6): 60-65.
[14]	王涵, 梁金华, 高振国, 姜炜, 周昊. 微胶囊型自修复环氧树脂材料的力学性能及修复效率[J]. 中国塑料, 2024, 38(5): 40-46.
[15]	张之琪, 王向东, 刘海明, 陈士宏. 聚酰胺弹性体对生物基聚酰胺56和聚酰胺66共混物的增韧改性及其发泡行为研究[J]. 中国塑料, 2024, 38(5): 55-60.

磷基⁃水性聚氨酯阻燃剂的制备及对棉织物的涂层

Preparation and application of phosphate⁃waterborne polyurethane flame retardant for coating of cotton fabrics

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 14

相关文章 15

编辑推荐

Metrics

本文评价
