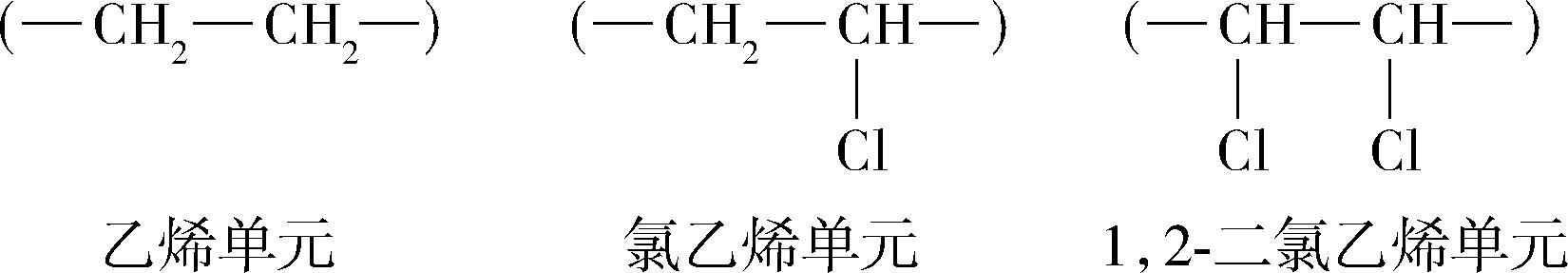

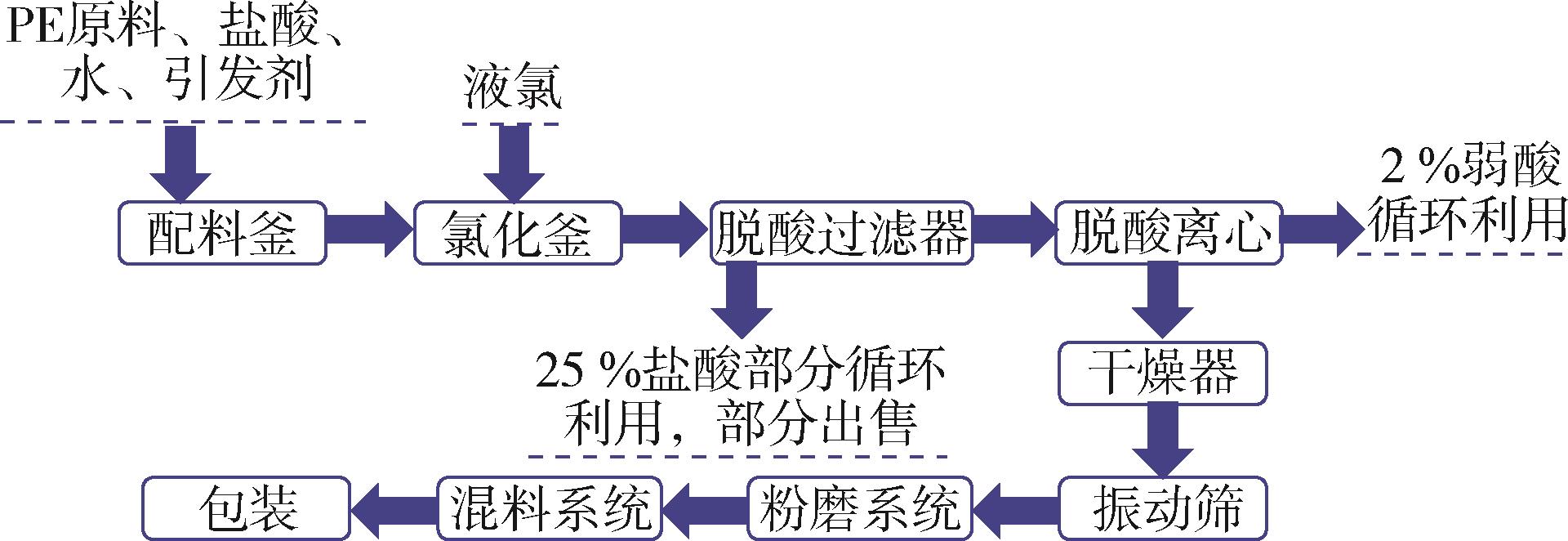

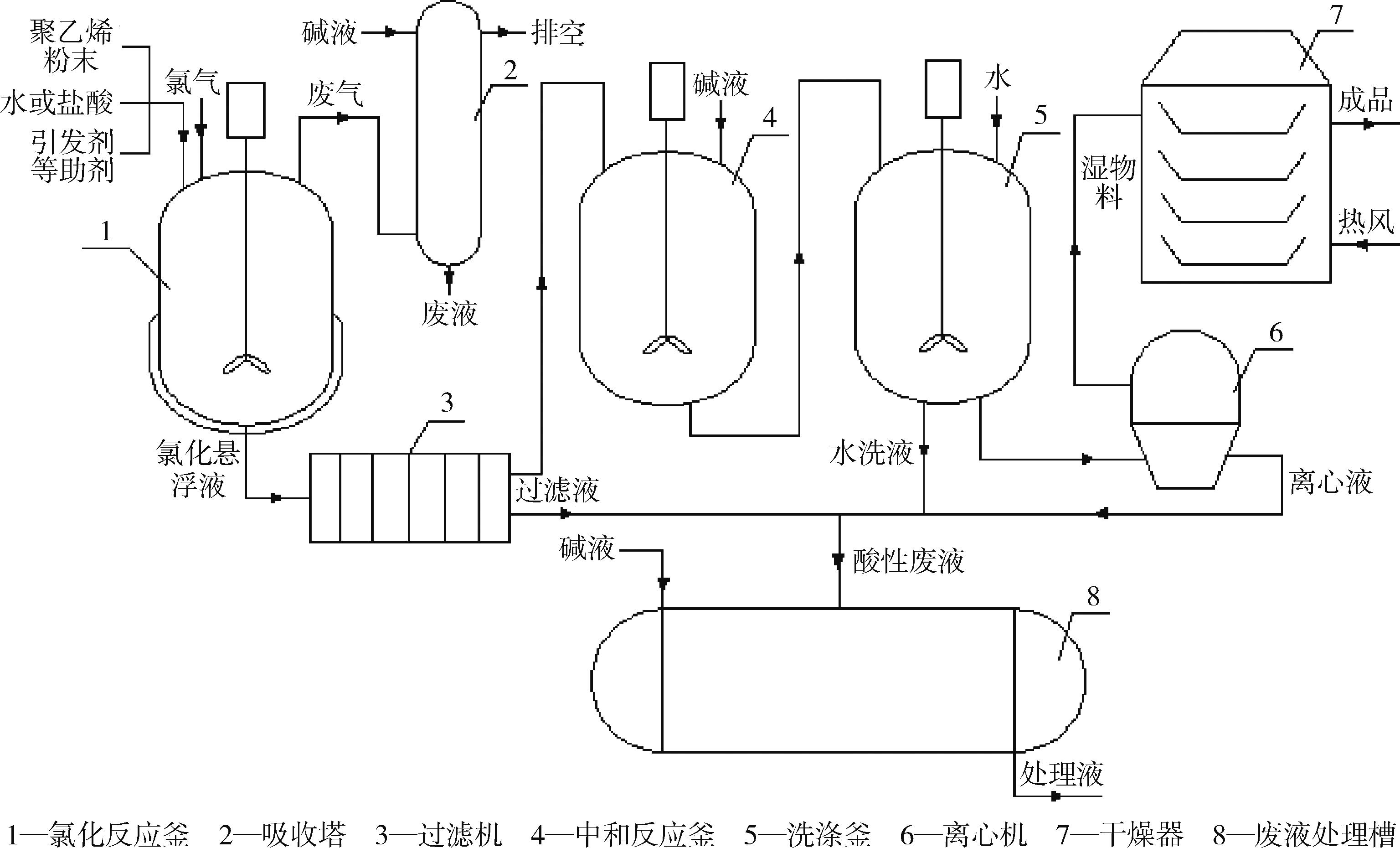

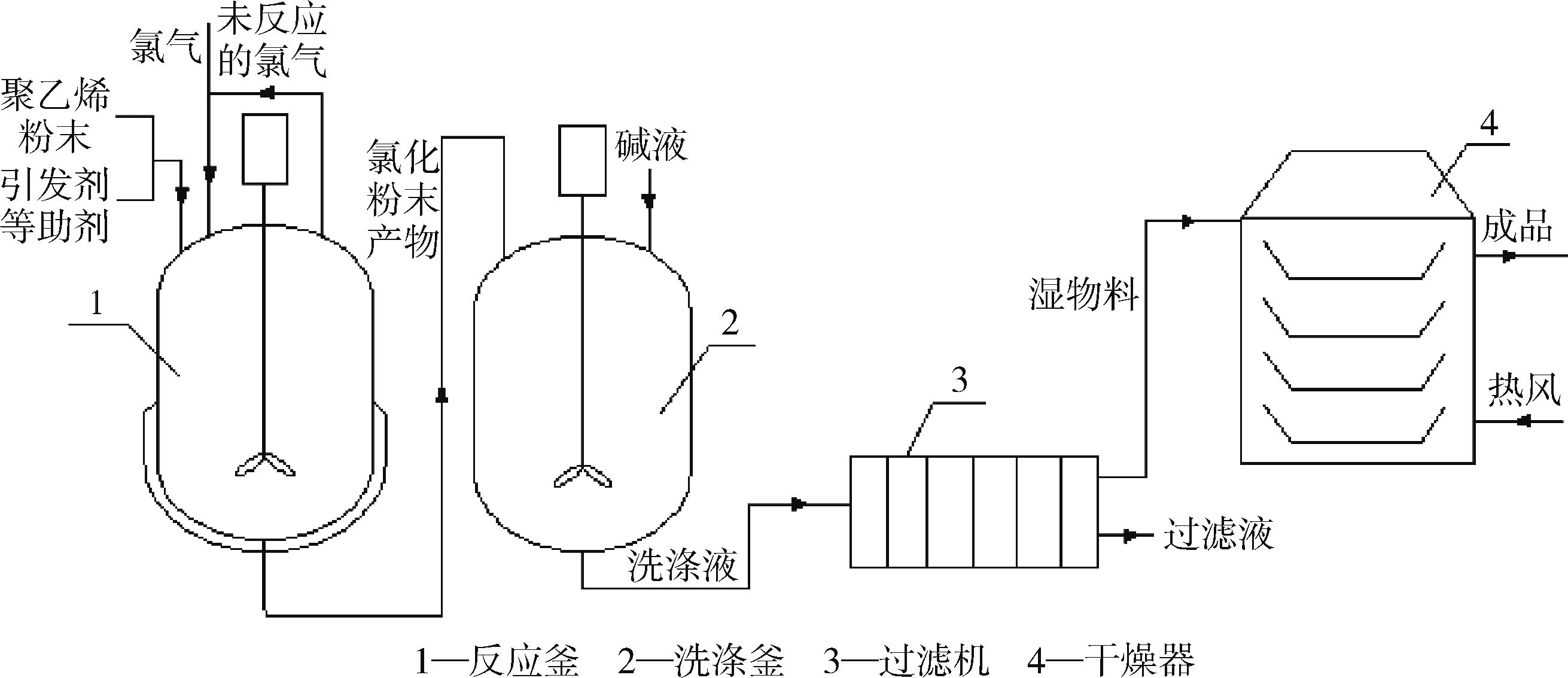

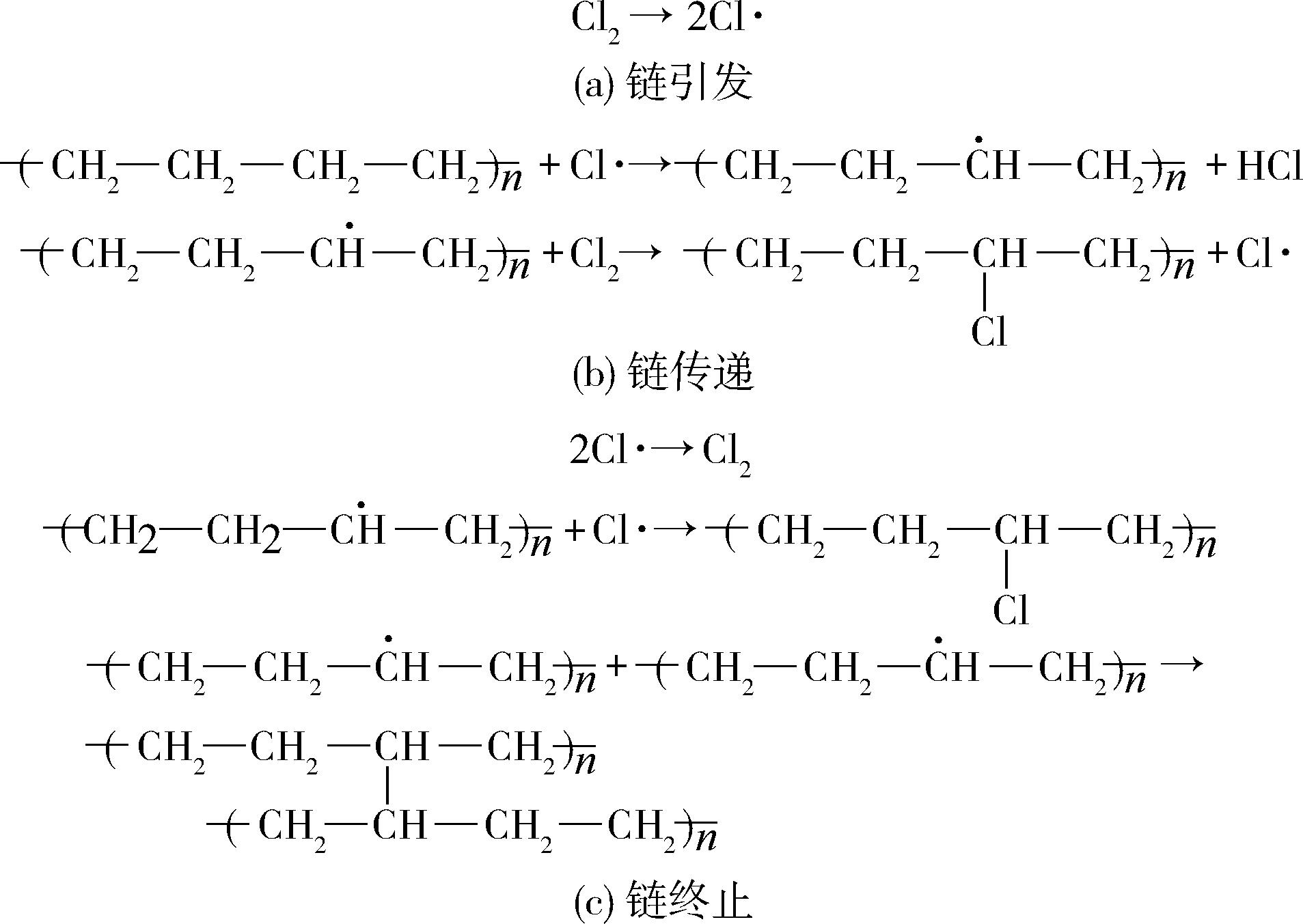

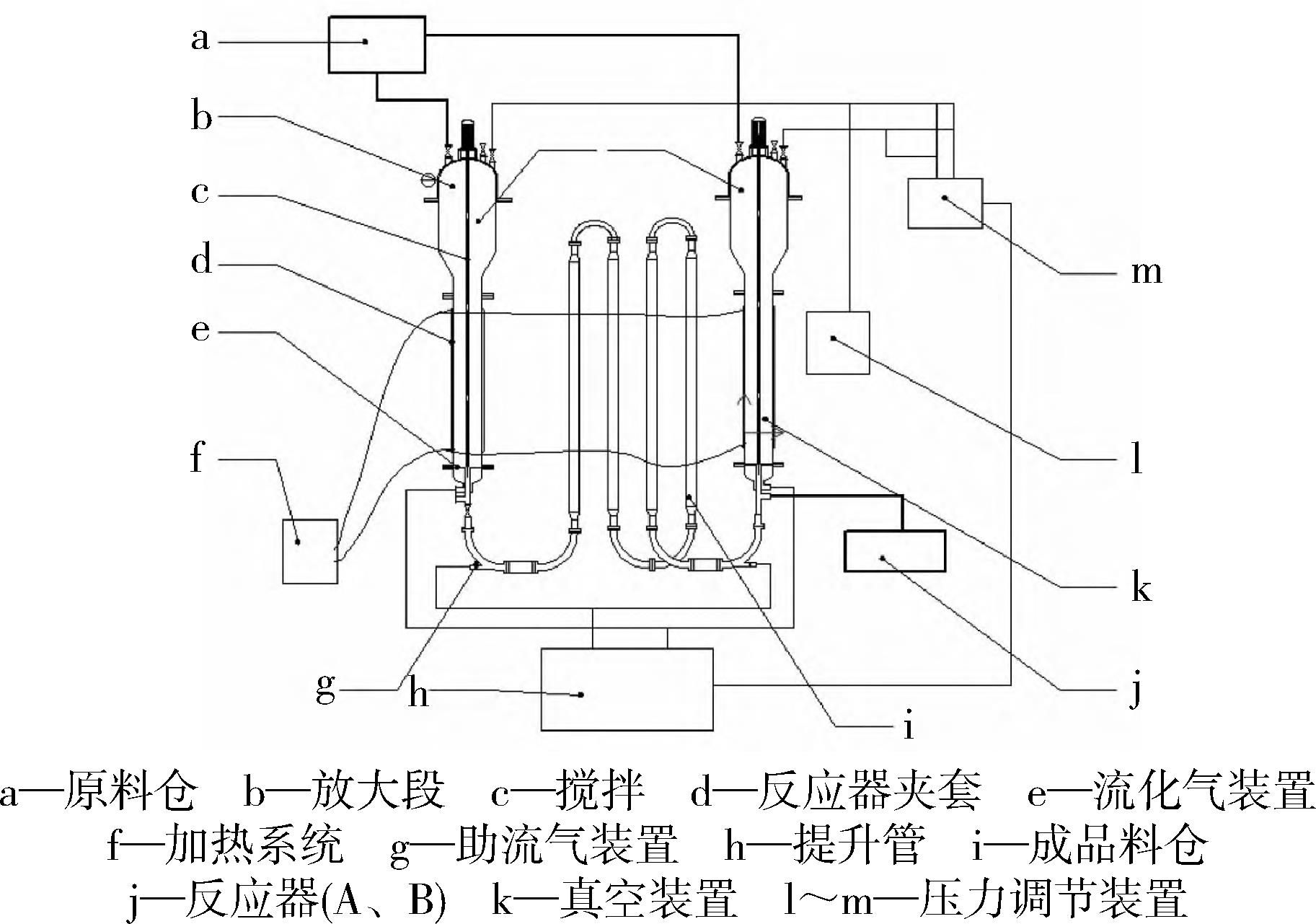

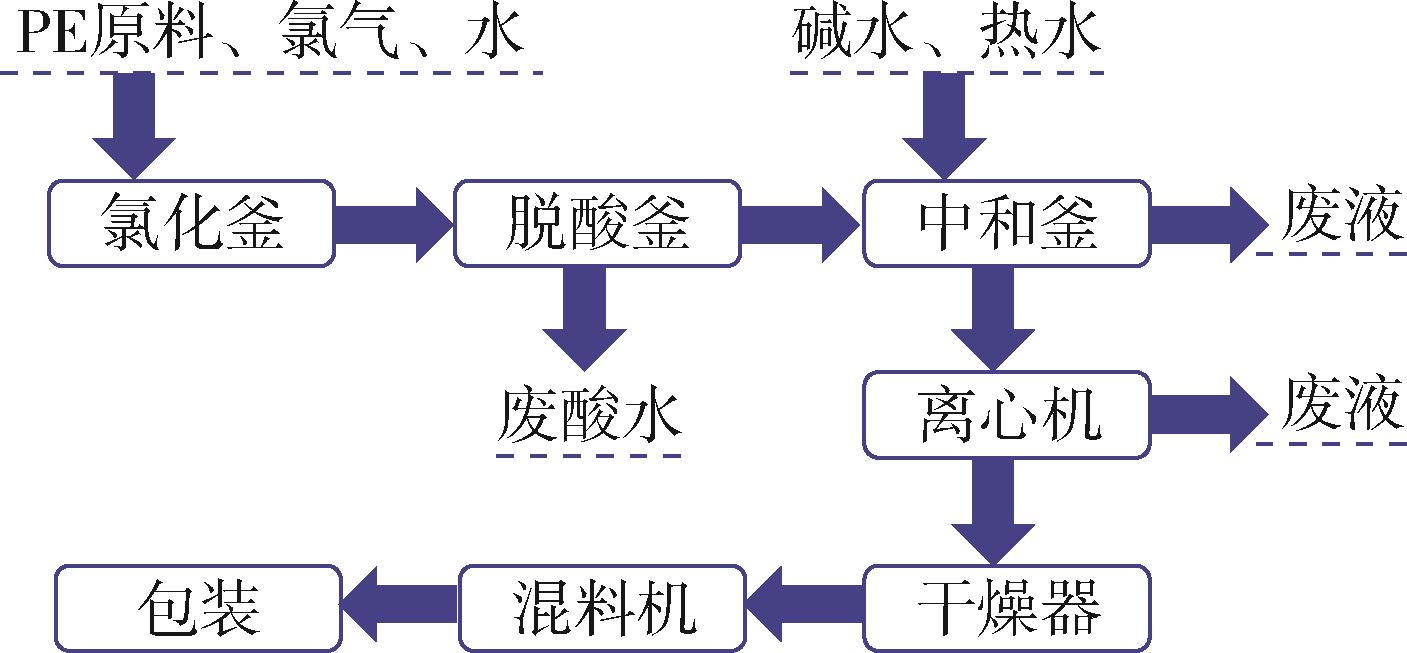

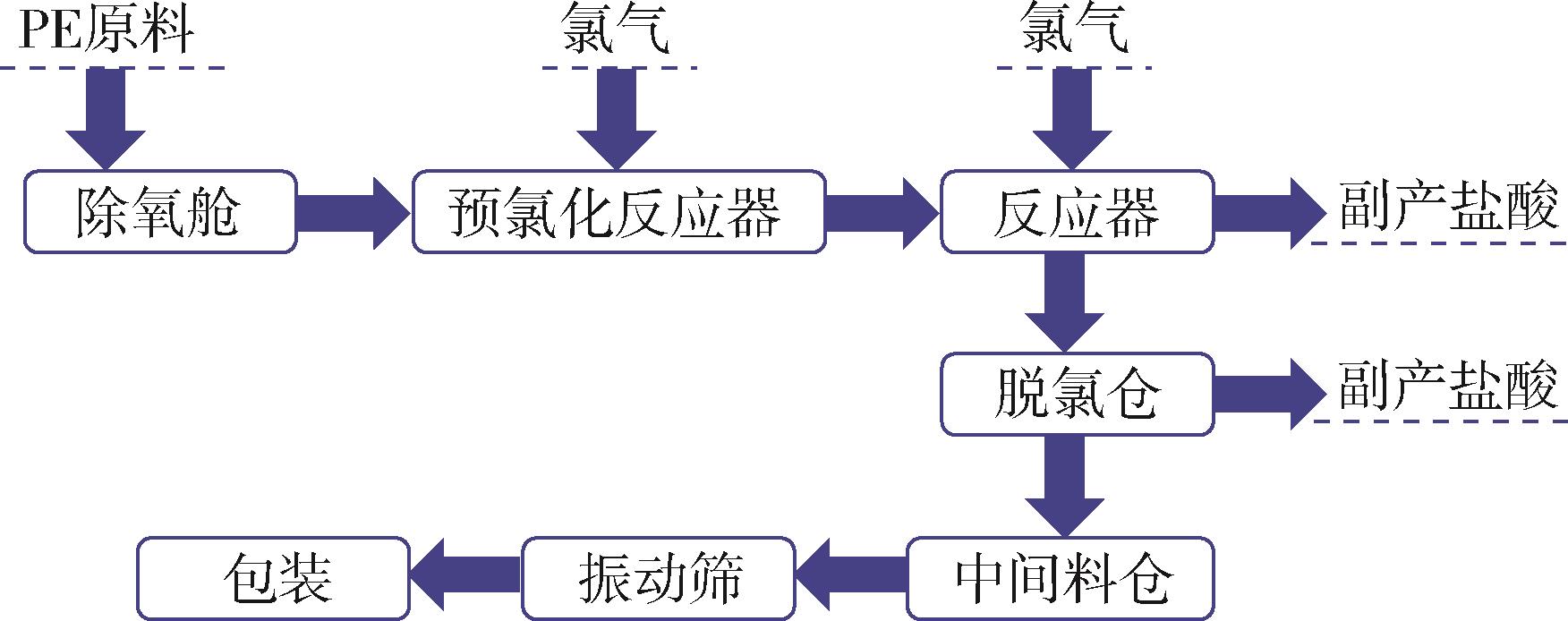

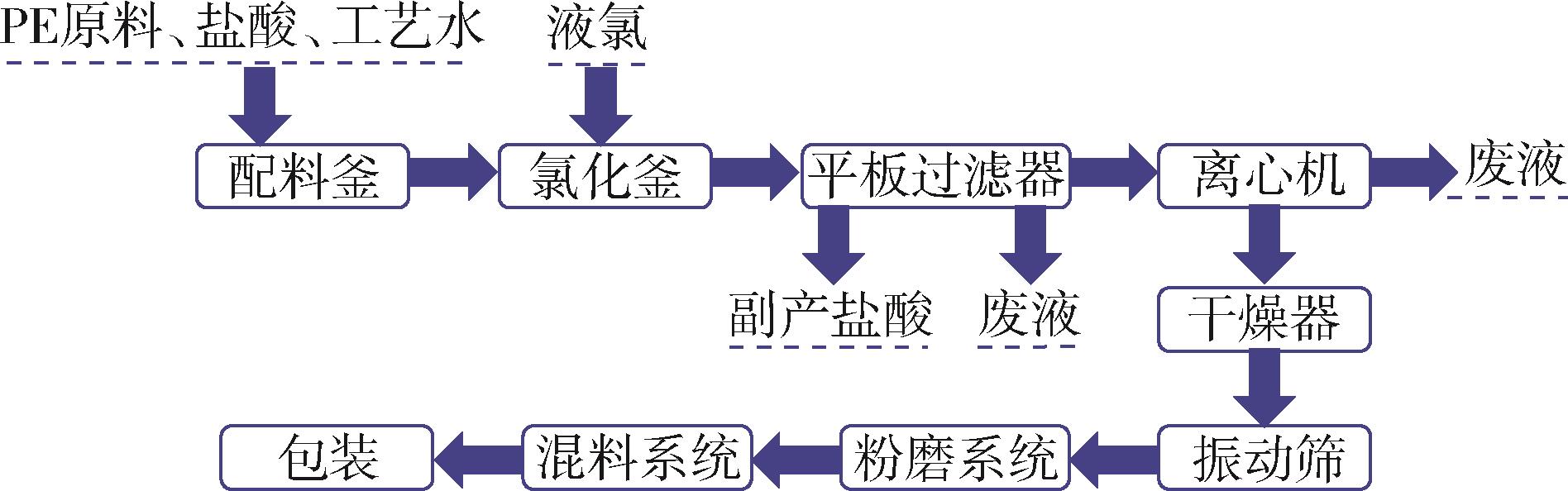

Research progress in chlorinated polyethylene and its special materials

doi:10.19491/j.issn.1001-9278.2023.11.005

Abstract

Abstract:

This paper reviewed the reaction mechanism， synthesis methods （suspension chlorination method， gas⁃solid chlorination method）， and four application fields of chlorinated polyethylene （CPE） obtained from polyethylene. The CPE special materials required for producing CPE and the catalysts for preparing the special materials were introduced. Finally， the technological development of CPE， CPE specific materials， and catalysts for producing specific materials were prospected.

Key words: chlorinated polyethylene, A?type chlorinated polyethylene, B?type chlorinated polyethylene, C?type chlorinated polyethylene, highly chlorinated polyethylene, chlorinated polyethylene specific material, catalyst

CLC Number:

TQ325.1⁺2

WAN Yanhong. Research progress in chlorinated polyethylene and its special materials[J]. China Plastics, 2023, 37(11): 35-45.

Figures/Tables 12

References 85

1	崔小明.氯化聚乙烯的生产应用与市场分析［J］.中国氯碱，2005，（5）：13⁃17，28.
	CUI X M. Production application of chlorinated polyethylene and market analysis［J］.China Chlor⁃Alkali，2005，5：13⁃17，28.
2	谭魁龙.氯化聚合物的制备与应用研究［D］.北京：北京化工大学化学工程学院，2009.
3	邱敦瑞，徐振明，傅勇，等.橡改型CPE专用HDPE树脂剖析［J］.现代塑料加工应用，2012，24（3）：49⁃52.
	QIU D R， XU ZH M， FU Y， et al. Analysis of HDPE special resins for rubber⁃modified CPE［J］.Modern Plastics Processing and Applications，2012，24（3）：49⁃52.
4	Gui Bingxin， Xu Xiaotian， Zhang Shengnan， et al. Prediction of organic compounds adsorbed by polyethylene and chlorinated polyethylene microplastics in freshwater using QDAR［J］. Environmental Research， 2021，197：111001.
5	Mao Zepeng， Zhang Jun. Toughening effect of CPE on ASA/SAN binary blends at different temperatures［J］. Journal of Applied Polymer Science， 2016，133（20）：43353.
6	张利仁，王健，任建平，等.氯化聚乙烯的现状及其专用树脂开发［J］.化工科技市场，2010，33（3）：15⁃19.
	ZHANG L R， WANG J， REN J P， et al. Current status of chlorinated polyethylene and its development in production of speciality resin［J］. Chemical Technology Market，2010，33（3）：15⁃19.
7	邱敦瑞，胡翔，徐振明，等.C型氯化聚乙烯用HDPE粉末树脂的开发［J］.现代塑料加工应用，2015，27（2）：43⁃45.
	QIU D R， HU X， XU ZH M， et al. Development HDPE powder resins for type C chlorinated polyethylene［J］.Modern Plastics Processing and Applications，2015，27（2）：43⁃45.
8	宋志强.固相法低粘度PE⁃HC的制备、表征及接枝改性研究［D］.青岛：青岛科技大学高分子科学与工程学院，2012.
9	朱岩.橡胶型氯化聚乙烯基础树脂的开发与应用［J］.炼油与化工，2022，33（6）：69⁃72.
	ZHU Y. Development and application of rubber chlorinated polyethylene base resin［J］.Refining and Chemical Industry，2022，33（6）：69⁃72.
10	高鸿滨.有机化学［M］.北京：高等教育出版社，2005：49⁃50.
11	陈之东.氯化聚乙烯的配方优化及应用［D］.青岛：青岛科技大学高分子科学与工程学院，2007.
12	过梅丽，赵德禄.高分子物理［M］.北京：北京航空航天大学出版社，2005：36⁃37.
13	高为民，宋丽娟，王继业，等.氯化聚乙烯的特性及应用［J］.沈阳化工，1998，27（3）：40⁃41，50.
14	杨丹，贾德民.氯化聚乙烯的研究与应用［J］.合成树脂及塑料，2005，22（3）：80⁃83.
	YANG D， JIA D M. Study and application of chlorinated polyethylene［J］.China Synthetic Resin and Plastics，2005，22（3）：80⁃83.
15	恺峰，田方方.PVC塑料改性用氯化聚乙烯生产工艺及结构性能［J］.中国氯碱，2023，3：27⁃31.
	KAI F， TIAN F F. Brief analysis of production process and structure properties of chlorinated polyethylene for PVC plastics modification［J］.China Chlor⁃Alkali，2023，3：27⁃31.
16	万小侠.氯化聚乙烯用高密度聚乙烯基础树脂的开发［D］.北京：北京化工大学化学工程学院，2015.
17	杜新胜，张荣.我国氯化聚乙烯的研究进展［J］.粘接，2013，34（8）：71⁃74.
	DU X S， ZHANG R. Research progress of chlorinated polyethylene in China［J］.Adhesion，2013，34（8）：71⁃74.
18	宋立新，关延军，李培国，等.国内外氯化聚乙烯市场现状及技术分析［J］.弹性体，2013，23（3）：78⁃82.
	SONG L X， GUAN Y J， LI P G， et al. Market status & process technology analysis of chlorinated polyethylene at home and abroad［J］.China Elastomerics，2013，23（3）：78⁃82.
19	管延彬.氯化聚乙烯合成技术进展［J］.塑料助剂，2005，4：6⁃12.
	GUAN Y B. Technology progress in synthesis of chlorinated polyethylene［J］.Plastics Additives，2005， 4：6⁃12.
20	唐爱明.一种氯化聚乙烯酸相与水相结合的废水零排放工艺：中国，116239712 A［P］.2023⁃06⁃09.
21	姜永刚.固相法制备氯化聚乙烯的工艺研究［D］.青岛：青岛科技大学化工学院，2018.
22	任鹤，王文燕，张瑞，等.氯化聚乙烯生产现状及HDPE专用树脂开发进展［J］.现代塑料加工应用，2017，29（1）：60⁃63.
	REN H， WANG W Y， ZHANG R， et al. Production status of chlorinated polyethylene and development progress of HDPE special resin［J］.Modern Plastics Processing and Applications，2017，29（1）：60⁃63.
23	蒋琨，熊新阳，刘军.CPE合成技术研究进展［J］.中国氯碱，2020，1：22⁃25.
	JIANG K， XIONG X Y， LIU J. Research progress of CPE synthesis technology［J］.China Chlor⁃Alkali，2020，1：22⁃25.
24	新疆至臻化工工程研究中心有限公司.一种气固相法制备高弹性氯化聚乙烯的方法：中国，116462783 A［P］.2023⁃07⁃21.
25	王银亮，田方方，杨海霞，等.氯化聚乙烯生产工艺分析及发展建议［J］.氯碱工业，2022，58（6）：16⁃17，22.
	WANG Y L， TIAN F F， YANG H X， et al. Analysis of chlorinated polyethylene production process and development suggestions［J］.Chlor⁃Alkali Industry，2022，58（6）：16⁃17，22.
26	李垂祥.硫化助剂在橡胶型氯化聚乙烯中的应用及CM发泡特性的研究［D］.青岛：青岛科技大学高分子科学与工程学院，2007.
27	徐伟达.氯化聚乙烯在鞋底材料中的应用研究［D］.厦门：厦门大学化学化工学院，2018.
28	王亮燕，陶平，邹惠芳，等.几种配合剂对氯化聚乙烯橡胶性能影响的研究［J］.橡胶科技，2018，16（8）：17⁃21.
	WANG L Y， TAO P， ZOU H F， et al. Effect of several additives on properties of chlorinated polyethylene rubber［J］.Rubber Science and Technology，2018，16（8）：17⁃21.
29	李颖.塑改型CPE专用HDPE粉料的开发［J］.石化技术，2015，22（7）：45，180.
	LI Y. Research and development of modified CPE for HDPE powders［J］.Petrochemical Industry Technology，2015，22（7）：45，180.
30	吴明静，王子彦，史颜勇，等.PVC和CPE不同配比对干混料性能的影响［J］.聚氯乙烯，2008，36（5）：15⁃17.
	WU M J， WANG Z Y， SHI Y Y， et al. Influences of different PVC and CPE ratio an the properties of dry blends［J］.Polyvinyl Chloride，2008，36（5）：15⁃17.
31	杜壮，徐超，闫志佩，等.PVC/特种CPE的共混增韧［J］.高分子材料科学与工程，2011，27（7）：98⁃102.
	DU Z， XU C， YAN Z P， et al. Blended toughening of PVC/special CPE［J］.Polymer Materials Science and Engineering，2011，27（7）：98⁃102.
32	Shin Etsu Chemical Co Ltd. Polyvinyl chloride⁃based resin molded product and method for manufacturing the same： US， 11613639 B2［P］.2023⁃03⁃28.
33	Dongguan Meiger Plastic Products Co Ltd. Shell⁃plastic composite material， its processing method and application： TW，China 1802166 B［P］.2023⁃05⁃11.
34	Ltd Proterial. Flame retardant insulated wire： JP， 7272218 B2［P］.2023⁃05⁃12.
35	Chaudhry A U， Mittal Vikas. Blends of high⁃density polyethylene with chlorinated polyethylene： morphology， thermal， rheological， and mechanical properties［J］. Polymer Engineering and Science， 2014，54（1）：85⁃95.
36	冯鹏程，余剑英，王曦林，等.PE/CPE/PVC共混物的老化性能研究［J］.武汉理工大学学报，2009，31（23）：23⁃26.
	FENG P CH， YU J Y， WANG X L， et al. Aging properties of PE/CPE/PVC ternary blends［J］.Journal of Wuhan University of Technology，2009，31（23）：23⁃26.
37	Ltd Proterial. Cables and wires： JP， 7272247 B2［P］.2023⁃05⁃12.
38	The Gates Corporation. Millable polyurethane⁃based power transmission belts， components thereof， and methods for manufacturing the same： WO， 2023080968 A1［P］.2023⁃05⁃11.
39	林经萍，杨海明，王宏.车用改性聚丙烯复合材料的制备与性能表征［J］.造纸装备及材料，2022，51（8）：78⁃80.
40	万向一二三股份公司.一种三维骨架材料混合液、三维复合固体电解质膜、正极片的制备方法及固体锂电池：中国，114551981 B［P］.2023⁃06⁃09.
41	左胜武，王冰，徐振明，等.HDPE结构和形态对氯化聚乙烯的影响［J］.现代塑料加工应用，2012，24（6）：5⁃9.
	ZUO S W， WANG B， XU Z M， et al. Effect of structure and morphology of HDPE on CPE［J］.Modern Plastics Processing and Applications，2012，24（6）：5⁃9.
42	Contitech Usa lnc. Fire resistant rubber compositions and hose： US， 11643539 B2［P］.2023⁃05⁃09.
43	江苏达胜高聚物股份有限公司.一种高阻燃辐照交联材料及其制备方法和应用：中国，112341722 B［P］.2023⁃01⁃17.
44	武汉华星光电半导体显示技术有限公司.可折叠显示装置：中国，114446176 B［P］.2023⁃06⁃02.
45	Phewthongin Nilobon， Saeoui Pongdhorn， Sirisinha Chakrit. A study of rheological properties in sulfur⁃vulcanized CPE/NR blends［J］. Polymer testing， 2005，24（2）：227⁃233.
46	安踏（中国）有限公司.复合橡胶、其制备方法及鞋底材料：中国，112679871 B［P］.2023⁃06⁃06.
47	DDP特种电子材料美国有限责任公司.粘合系统：中国，112585229 B［P］.2023⁃06⁃09.
48	刁品云.橡胶型氯化聚乙烯的行业现状及发展建议［J］.现代塑料加工应用，2014，26（4）：61⁃63.
	DIAO P Y. Current Situations of chlorinated polyethylene rubber industry and development proposals［J］.Modern Plastics Processing and Applications，2014，26（4）：61⁃63.
49	Ünügül Tuba， Karaağaç Bağdagül. Vulcanization of chlorinated polyethylene/chloroprene rubber compounds at lower temperatures in the presence of reactive silanes［J］. Journal of applied Polymer Science， 2021，138（23）：50544.
50	株洲时代新材料科技股份有限公司.一种耐久性阻燃橡胶材料用改性剂及其制备方法、耐久性橡胶材料及其制备方法：中国，113717435 B［P］.2023⁃06⁃06.
51	李强.高抗冲型ACS树脂的合成及性能研究［D］.长春：长春工业大学化学工程学院，2022.
52	姜铁竹，杨雷，钟棉军，等.EMA对CPE复合材料地板布性能的影响［J］.塑料助剂，2022，5：16⁃18.
	JIANG T Z， YANG L， ZHONG M J， et al. Effect of EMA on the properties of CPE composite floor choth［J］.Plastics Additives，2022，5：16⁃18.
53	李侃社，陈创前，康洁，等.石墨的固相剪切石墨烯化及其与聚氯乙烯的纳米复合［J］.高分子材料科学与工程，2023，39（1）：75⁃84.
	LI K S， CHEN C Q， KANG J， et al. Solid state shear graphenization expanded graphite and preparation of graphene/polyvinyl chloride nanocomposites［J］.Polymer Materials Science and Engineering，2023，39（1）：75⁃84.
54	刘大刚.氯化聚乙烯对ABS阻燃和力学性能的影响［J］.塑料助剂，2021，5：53⁃56.
	LIU D G. Effect of chlorinated polyethylene on flame retardancy and mechanical properties of ABS［J］.Plastics Additives，2021，5：53⁃56.
55	潍坊亚星化学股份有限公司.一种用于阻燃ABS生产的氯化聚乙烯用稳定剂及其制备方法：中国，115594886 B［P］.2023⁃06⁃23.
56	白琳，赵庆和，尚萍.高氯化聚乙烯树脂在涂料中的应用［J］.辽宁化工，1997，26（4）：204⁃207.
	BAI L， ZHAO Q H， SHANG P. Application of high chlorinated polyethylene resin in paint system［J］.Liaoning Chemical Industry，1997，26（4）：204⁃207.
57	蒋德强，马想生，丁屹.高氯化聚乙烯涂料在石化企业的应用［J］.石油化工腐蚀与防护，2004，21（5）：34⁃35，41.
	JIANG D Q， MA X S， DING Y. Application of highly chorined polyethylene coating in petrochemical units［J］.Corrosion & Protection in Petrochemical Industry，2004，21（5）：34⁃35，41.
58	曹京宜，付大海.改性高氯聚乙烯船壳漆的研制［J］.中国涂料，2002，3：27⁃30.
	CAO J Y， FU D H. Developing modified high chloride polyethylene ship⁃shell paint［J］.China Paint，2002，3：27⁃30.
59	曹京宜，付大海，尹建平，等.改性高氯乙烯防锈涂料的研制［J］.现代涂料与涂装，2005，1：8⁃10.
	CAO J Y， FU D H， YIN J P， et al. Development of modified PE⁃HC anti⁃rust paint［J］.Modern Paint & Finishing，2005，1：8⁃10.
60	丁筠.PE⁃HC防腐蚀涂料的改性研究［D］.北京：北京化工大学材料科学与工程学院，2001.
61	薛彦磊.纳米改性聚硅氧烷重防腐涂料在潮湿环境中的涂装技术创新［J］.粘接，2022，49（11）：126⁃130.
	XUE Y L. Technological innovation of nanometer modified polysiloxane heavy duty anticorrosive coating in wet environments［J］.Adhesion，2022，49（11）：126⁃130.
62	王岳惠，范熠侃.高性能高氯化聚乙烯树脂在船舶漆中的应用［J］.涂料工业，2002，11：15⁃16，50.
	WANG Y H， FAN Y K. Application of high performance high⁃chlorinated polyethylene resin in marine coatings［J］.Paint & Coatings Industry，2002，11：15⁃16，50.
63	赵妍，胡跃鑫，宋龄新，等.氯化聚乙烯专用HDPE树脂的生产现状及市场分析［J］.当代化工，2014，43（5）：845⁃848.
	ZHAO Y， HU Y X， SONG L X， et al. Production status and market analysis of HDPE special resin for producing chlorinated polyethylene［J］.Contemporary Chemical Industry，2014，43（5）：845⁃848.
64	杜杰.对A型氯化聚乙烯原料结构及形态的分析［J］.石油化工，2018，47（2）：164⁃168.
	DU J. Characterization of structures and morphologies of A⁃type chlorinated polyethylene raw materials［J］.Petrochemical Technology，2018，47（2）：164⁃168.
65	姜明，马宏伟，赵晶.氯化聚乙烯专用料L0555P的性能研究［J］.石化技术与应用，2016，34（5）：375⁃378.
	JIANG M， MA H W， ZHAO J. Study on properties of special resin L0555P for chlorinated polyethylene［J］.Petrochemical Technology & Application，2016，34（5）：375⁃378.
66	万小侠.氯化聚乙烯专用HDPE 6800CP的结构与性能［J］.合成树脂及塑料，2011，28（5）：7⁃9.
	WAN X X. Structure and properties of HDPE 6800CP for chlorinated polyethylene［J］.China Synthetic Resin and Plastics，2011，28（5）：7⁃9.
67	赵庆龙，郭勇，孙宏伟，等.氯化聚乙烯专用HDPE树脂粉料的生产和性能［J］.现代塑料加工应用，2014，26（2）：35⁃37.
	ZHAO Q L， GUO Y， SUN H W， et al. Production and properties of HDPE for chlorinated polyethylene［J］.Modern Plastics Processing and Applications，2014，26（2）：35⁃37.
68	周英.氯化聚乙烯专用高熔指HDPE粉料QL515P的开发［J］.炼油与化工，2018，29（5）：10⁃11.
	ZHOU Y. Development of high melt index HDPE QL515P powder specially used for chlorinated polyethylene［J］.Refining and Chemical Industry，2018，29（5）：10⁃11.
69	阙正波.低门尼黏度CM专用树脂YEC⁃5515TL的工业化开发［J］.现代塑料加工应用，2020，32（3）：38⁃41.
	QUE ZH B. Industrial development of special resin YEC-5515TL for low mooney viscosity CM［J］.Modern Plastics Processing and Applications，2020，32（3）：38⁃41.
70	杨亮.氯化聚乙烯专用YEC⁃5407T的工业化开发［J］.合成树脂及塑料，2016，33（6）：51⁃54.
	YANG L. Industrial development of YEC-5407T for CPE［J］.China Synthetic Resin and Plastics，2016，33（6）：51⁃54.
71	祝景云，鄢薇，甄建，等.B型可氯化高密度聚乙烯的性能研究［J］.石油化工，2022，51（12）：1 458⁃1 464.
	ZHU J Y， YAN W， ZHEN J， et al. Performance of B⁃type chlorinatable high⁃density polyethylene［J］.Petrochemical Technology，2022，51（12）：1 458⁃1 464.
72	LG化学株式会社.聚乙烯及其氯化聚乙烯：中国，112088176 B［P］.2023⁃02⁃28.
73	王俊荣，张利粉，郭洪元，等.C型氯化聚乙烯用HDPE树脂的中试开发［J］.齐鲁石油化工，2020，48（1）：12⁃15，25.
	WANG J R， ZHANG L F， GUO H Y， et al. Pilot development of HDPE resin for production of C⁃type chlorinated polyethylene［J］.Qilu Petrochemical Technology，2020，48（1）：12⁃15，25.
74	Chem Ltd LG.Polyethylene and chlorinated polyethylene thereof： EP， 3770187 A4［P］.2021⁃07⁃14.
75	Chem Ltd LG.Polyethylene and Its Chlorinated Polyethylene： US， 20220177614 A1［P］.2022⁃06⁃09.
76	Chem Ltd LG.Polyethylene and chlorinated polyethylene thereof： US， 11702488 B2［P］.2023⁃07⁃18.
77	Guo Zifang， Chen Wei， Zhou Junling， et al. Novel high performance Ziegler⁃Natta catalyst for ethylene slurry polymerization［J］. Chinese Journal of Chemical Engineering， 2009，17（3）：530⁃534.
78	中国石油化工股份有限公司.用于制备氯化聚乙烯的聚乙烯树脂及其制备方法：中国，102432726 A［P］.2012⁃05⁃02.
79	中国石油化工股份有限公司.一种乙烯均聚合或共聚合的方法：中国，102453172 A［P］.2012⁃05⁃16.
80	中国石油化工股份有限公司.用于乙烯聚合的催化剂组分及乙烯聚合催化剂：中国，106478849 B［P］.2022⁃03⁃01.
81	胡学悦.淤浆法聚乙烯工艺高效催化剂的工业应用［J］.炼油与化工，2014，25（4）：22⁃24，62.
	HU X Y. Industrial application of catalyst with highly efficiency in slurry process PE plant［J］.Refining and Chemical Industry，2014，25（4）：22⁃24，62.
82	王俊荣，王大明，郭洪元，等.乙烯淤浆聚合PEM高效催化剂的制备与应用［J］.石化技术与应用，2012，30（6）：511⁃514.
	WANG J R， WANG D M， GUO H Y， et al. Preparation and application of high efficiency catalyst PEM for ethylene slurry polymerization［J］.Petrochemical Technology & Application，2012，30（6）：511⁃514.
83	牟军平.氯化聚乙烯的应用分析及发展建议［J］.科技风，2012，10：30.
84	唐兆坤，陈雷，秦晓隆，等.酸相法氯化聚乙烯用HDPE树脂粉料的研制与生产［J］.炼油与化工，2022，33（4）：69⁃72.
	TANG Z K， CHEN L， QIN X L， et al. Preparation and production of HDPE resin powder for chlorinated polyethylene by acid phase process［J］.Refining and Chemical Industry，2022，33（4）：69⁃72.
85	潍坊亚星化学股份有限公司.一种氯化聚乙烯用干燥器加钙自动控制系统：中国，218957068 U［P］.2023⁃05⁃02.

改性制品	使用目的
改性硬质PVC	提高塑料型材、管材、管件、薄膜和板材等PVC制品的韧性、抗冲击性能和户外耐候性，改善加工性能；同时改善混合体系的混炼相容性^{［30⁃33］}
改性PE	降低电线电缆等PE制品的硬度，提高耐候性、耐臭氧老化性和阻燃性^［34］，改善与PE⁃HD的共混相容性^［35］
与PVC、PE三元共混改性	提高共混体系的老化性能^［36］和相容性
改性PS类聚合物	提高树脂的阻燃性能，改善树脂的加工性能
改性柔性PU	提高PU电线电缆阻燃性能和加工性能^［37］，提高PU基传动带的耐热性^［38］，还可作为PU的填充剂
改性磁性材料	提高冰箱密封条、磁板、磁条以及机电产品的磁性元件等磁性材料的磁吸力、低温柔韧性和延伸性
替代PVC用作软制品	替代PVC后能够提高防水卷材、鞋材、塑料电线、密封条、篷布及篷盖等软制品的耐候性，极大延长使用寿命，软制品配方中的增塑剂量大幅减少甚至为零
改性聚丙烯（PP）复合材料	加入CPE后提高PP的高频焊接性进而确保顺利加工制备PP复合材料，最终提高复合材料的耐油性、耐热氧老化性等^［39］
锂电池制备所需防锂枝晶剂	CPE绝缘性好，可以阻隔锂离子传输，能够显著降低局部电流密度，避免在锂金属表面直接不均匀沉积形成锂枝晶；CPE高阻燃性能够降低电池的失控温度，提高固体电池安全性^［40］

改性制品	使用目的
改性硬质PVC	提高塑料型材、管材、管件、薄膜和板材等PVC制品的韧性、抗冲击性能和户外耐候性，改善加工性能；同时改善混合体系的混炼相容性^{［30⁃33］}
改性PE	降低电线电缆等PE制品的硬度，提高耐候性、耐臭氧老化性和阻燃性^［34］，改善与PE⁃HD的共混相容性^［35］
与PVC、PE三元共混改性	提高共混体系的老化性能^［36］和相容性
改性PS类聚合物	提高树脂的阻燃性能，改善树脂的加工性能
改性柔性PU	提高PU电线电缆阻燃性能和加工性能^［37］，提高PU基传动带的耐热性^［38］，还可作为PU的填充剂
改性磁性材料	提高冰箱密封条、磁板、磁条以及机电产品的磁性元件等磁性材料的磁吸力、低温柔韧性和延伸性
替代PVC用作软制品	替代PVC后能够提高防水卷材、鞋材、塑料电线、密封条、篷布及篷盖等软制品的耐候性，极大延长使用寿命，软制品配方中的增塑剂量大幅减少甚至为零
改性聚丙烯（PP）复合材料	加入CPE后提高PP的高频焊接性进而确保顺利加工制备PP复合材料，最终提高复合材料的耐油性、耐热氧老化性等^［39］
锂电池制备所需防锂枝晶剂	CPE绝缘性好，可以阻隔锂离子传输，能够显著降低局部电流密度，避免在锂金属表面直接不均匀沉积形成锂枝晶；CPE高阻燃性能够降低电池的失控温度，提高固体电池安全性^［40］

制品		使用目的
用作特种合成橡胶		提高电线电缆、车用胶管、工业胶管、密封环、衬垫及衬里等^{［42⁃43］}特种橡胶的热稳定性、耐候性、耐臭氧性、耐化学药品性、耐油性、耐酸性和阻燃性等；提高有机发光二极管（OLED）可折叠显示屏的柔韧性^［44］
改性橡胶	与天然橡胶（NR）并用	提高NR的耐候性、耐臭氧性和着色性等^［45］
	与丁苯橡胶（SBR）并用	提高SBR的抗张强度、定伸强度、硬度和撕裂强度；改善SBR的耐油性、热老化性和耐臭氧性
	与顺丁橡胶（BR）、环氧化天然橡胶（ENR）及SBR并用^［46］	改善安踏鞋底发泡体系的泡孔结构和泡孔分布等情况，提高橡胶体系在混炼过程中的相容性，确保发泡橡胶和不发泡橡胶的均匀混合
	与三元乙丙橡胶（EPDR）并用	基本消除EPDR在混炼过程中的托辊现象；提高电线电缆、车用橡胶配件及防水卷材等并用橡胶成品的拉伸强度、定伸强度和硬度，改善前述橡胶制品的耐油性能、粘接性能和加工性能
	与丁腈橡胶（NBR）并用	提高车用胶管、输油胶管、发动机密封圈和模压胶辊等并用橡胶成品的抗张强度、定伸强度、硬度和撕裂强度，改善前述橡胶制品的耐候性和弹性生热性能，显著改善耐臭氧性能
	与氯丁胶（CR）并用	提高阻燃运输胶带、阻燃电缆、矿用导风筒、防水卷材及黏合剂^［47］等并用橡胶成品的定伸强度、撕裂强度和耐臭氧性能^{［48⁃49］}；重要的是能够消除CR在混炼过程中的黏辊现象，大幅延长贮存时间
	与NR及CR并用	改善空气弹簧、空气导管及防尘罩等轨道车辆橡胶材料的混合橡胶体系组分之间的相容性，进而改善加工流动性，提高前述橡胶材料制品的耐候性耐疲劳老化性和阻燃性^［50］
制备ACS树脂或与ACS树脂并用		提高ACS树脂的韧性、抗冲击性及热稳定性等^［51］
用作火车地板布复合材料的基体		确保地板布具有良好的环保性（不含重金属及多环芳烃）、阻燃性、防滑性、耐摩擦性、耐热氧老化、臭氧老化、耐低温性和耐酸碱性等^［52］
制备PVC⁃CPE/石墨（EG）的复合材料		提高EG在复合材料中的分散性进而确保复合材料具有良好的导热、导电和电磁屏蔽性能^［53］

制品		使用目的
用作特种合成橡胶		提高电线电缆、车用胶管、工业胶管、密封环、衬垫及衬里等^{［42⁃43］}特种橡胶的热稳定性、耐候性、耐臭氧性、耐化学药品性、耐油性、耐酸性和阻燃性等；提高有机发光二极管（OLED）可折叠显示屏的柔韧性^［44］
改性橡胶	与天然橡胶（NR）并用	提高NR的耐候性、耐臭氧性和着色性等^［45］
	与丁苯橡胶（SBR）并用	提高SBR的抗张强度、定伸强度、硬度和撕裂强度；改善SBR的耐油性、热老化性和耐臭氧性
	与顺丁橡胶（BR）、环氧化天然橡胶（ENR）及SBR并用^［46］	改善安踏鞋底发泡体系的泡孔结构和泡孔分布等情况，提高橡胶体系在混炼过程中的相容性，确保发泡橡胶和不发泡橡胶的均匀混合
	与三元乙丙橡胶（EPDR）并用	基本消除EPDR在混炼过程中的托辊现象；提高电线电缆、车用橡胶配件及防水卷材等并用橡胶成品的拉伸强度、定伸强度和硬度，改善前述橡胶制品的耐油性能、粘接性能和加工性能
	与丁腈橡胶（NBR）并用	提高车用胶管、输油胶管、发动机密封圈和模压胶辊等并用橡胶成品的抗张强度、定伸强度、硬度和撕裂强度，改善前述橡胶制品的耐候性和弹性生热性能，显著改善耐臭氧性能
	与氯丁胶（CR）并用	提高阻燃运输胶带、阻燃电缆、矿用导风筒、防水卷材及黏合剂^［47］等并用橡胶成品的定伸强度、撕裂强度和耐臭氧性能^{［48⁃49］}；重要的是能够消除CR在混炼过程中的黏辊现象，大幅延长贮存时间
	与NR及CR并用	改善空气弹簧、空气导管及防尘罩等轨道车辆橡胶材料的混合橡胶体系组分之间的相容性，进而改善加工流动性，提高前述橡胶材料制品的耐候性耐疲劳老化性和阻燃性^［50］
制备ACS树脂或与ACS树脂并用		提高ACS树脂的韧性、抗冲击性及热稳定性等^［51］
用作火车地板布复合材料的基体		确保地板布具有良好的环保性（不含重金属及多环芳烃）、阻燃性、防滑性、耐摩擦性、耐热氧老化、臭氧老化、耐低温性和耐酸碱性等^［52］
制备PVC⁃CPE/石墨（EG）的复合材料		提高EG在复合材料中的分散性进而确保复合材料具有良好的导热、导电和电磁屏蔽性能^［53］

制品	使用目的
防腐蚀涂料	组合制备选煤厂各类设备钢结构防腐蚀涂装体系，避免钢结构外壳受到二氧化硫等气体的腐蚀^［61］
船体外板和甲板涂料	组合制备船体外板和甲板涂料体系，提高船舶底材的耐水性、耐腐蚀性和耐大气老化性^［62］
