Study on bonding strength and road application performance of multi⁃environment waste rubber⁃modified asphalt chip seal matrix structure

doi:10.19491/j.issn.1001-9278.2025.08.017

Abstract

Abstract:

This study investigated the bonding mechanical properties of chip seal matrix structures under three environmental conditions （dry， natural， and moist） through laboratory testing. The development of structural strength over time was evaluated， and the optimal asphalt application rates for precoating were identified. Results indicated that moist conditions provided the most favorable environment for early⁃stage precoating， establishing it as the preferred initial construction phase for chip seals. Comparative analysis of all three conditions under controlled indoor testing was carryout out using both standard chip spreading rates and theoretically optimal asphalt application rates， and the results consistently showed superior performance in moist conditions. These findings indicate that moist environments yield the most effective construction conditions for chip seal matrix structures overall， offering practical guidance for pavement engineering applications.

Key words: chip seal, structural skeleton layer, pre?coating, matrix structure, crumb rubber?modified asphalt

CLC Number:

TQ320.9

CHEN Ziqiang, ZHANG Shaocheng, ZHANG Guiming, BAI Congqi, LI Guoliang. Study on bonding strength and road application performance of multi⁃environment waste rubber⁃modified asphalt chip seal matrix structure[J]. China Plastics, 2025, 39(8): 107-112.

Figures/Tables 11

References 15

[1]	于凯，刘力，余强，朱坦，刘双喜.废轮胎胶粉和废PE复合改性沥青性能研究［J］.环境工程学报，2010，4（03）：689⁃692.
	YU K， LIU L， YU Q， ZHU T， LIU S X. Study on properties of crumb tire rubber and waste PE modified bitumen［J］. Journal of environmental Engineering，2010，4（03）：689⁃692.
[2]	Hossain Z， Bairgi B， Belshe M. Investigation of moisture damage resistance of GTR⁃modified asphalt binder by static contact angle measurements［J］. Construction and Building Materials， 2015， 95： 45⁃53.
[3]	Bakheit I， Xiaoming H. Modification of the dry method for mixing crumb rubber modifier with aggregate and asphalt based on the binder mix design［J］. Construction and Building Materials， 2019， 220： 278⁃284.
[4]	徐鸥明，韩森，张洪伟，郭于铖.橡胶颗粒沥青混合料抑制结冰试验研究［J］.公路，2010，（01）：153⁃156.
[5]	Gheni A， Abdelkarim O I， Abdulazeez M， et al. Texture and design of green chip seal pavement using recycled crumb rubber aggregate［J］. Journal of Cleaner Production， 2017：S0959652617318462.
[6]	Guirguis，MinasBuss， Ashley. Emulsion and hot asphalt chip seal evaluation and field correlation using sweep test［J］. International Journal of Pavement Research and Technology，2019，12（3）：241⁃248.
[7]	MengWu， You Zhanping， Jin Dongzhao. Adhesion performance of rubber modiﬁed asphalt in chip seal： a molecular dynamic study［J］.Materials， 2023， 16， 6324.
[8]	You Lingyun， Jin Dongzhao， You Zhanping， et al. Laboratory shear bond test for chip⁃seal under varying environmental and material conditions［J］. International Journal of Pavement Engineering， 2019：1662903.
[9]	Zhou Yuming， Peng Zhuyi， Wang Jinyu，et al. A review on adhesion behavior of chip seal pavement and aggregate［J］. Journal of Traffic and Transportation Engineering（English Edition），2024， 11（3）：441.
[10]	杨维宁. 橡胶沥青同步碎石封层设计及其性能验证［J］. 筑路机械与施工机械化， 2012， 29（11）：54⁃56.
	YANG W N.Design and performance verification of rubber asphalt synchronous crushed stone seal coat［J］.Construction Machinery&Construction Technology， 2012， 29（11）：54⁃56.
[11]	姜锋，姚爱玲，徐旺，等.橡胶沥青CAPE封层结构的路用性能研究［J］.公路，2018，63（05）：281⁃286.
	JIANG F， YAO A L， XU W. Research on road performance of rubber asphalt CAPE seal structure［J］. Highway，2018，63（05）：281⁃286.
[12]	Gheni A A， Lusher S M， Elgawady M A. The aggregate retention behavior of innovative chip seal surfacing with recycled rubber aggregate［J］. Journal of Cleaner Production， 2018：S0959652618318389.
[13]	杨人凤，杨晨光，赵颖超.橡胶沥青碎石防水封层技术研究［J］.公路，2009，（06）：59⁃63.
	YANG R F， YANG C G， ZHAO Y C. Technical research on waterproof seal coating with rubber asphalt macadam［J］. highway， 2009，（06）：59⁃63.
[14]	中华人民共和国行业标准公路沥青路面施工技术规范：［S］.北京：人民交通出版社，2004.
[15]	李兵，郑南翔.同步碎石应力吸收层混合料设计方法研究［J］.公路工程，2009，34（05）：63⁃66，82.
	LI B， ZHENG N X. The research designing method of synchronous paved stress⁃absorbing interlayer［J］. Highway Engineering，2009，34（05）：63⁃66，82.

试验项目		技术要求
破乳速度		快裂
粒子电荷		阳离子（+）
恩格拉黏度（25 ℃）		1~15
筛上剩余量（1.18 mm 筛）/%		≤0.1
蒸发残留物163 ℃	残留物含量/%	≥63
	针入度（25 ℃）/mm	15~30
	软化点/℃	>75
	120 ℃黏度/Pa·s	≤20
	溶解度（三氯乙烯）/%	≥97.5
	延度（15 ℃，5 cm/min）/cm	≥30
	延度（25 ℃，5 cm/min）/cm	≥50
附着力拉拔强度	25 ℃/MPa	1.0

试验项目		技术要求
破乳速度		快裂
粒子电荷		阳离子（+）
恩格拉黏度（25 ℃）		1~15
筛上剩余量（1.18 mm 筛）/%		≤0.1
蒸发残留物163 ℃	残留物含量/%	≥63
	针入度（25 ℃）/mm	15~30
	软化点/℃	>75
	120 ℃黏度/Pa·s	≤20
	溶解度（三氯乙烯）/%	≥97.5
	延度（15 ℃，5 cm/min）/cm	≥30
	延度（25 ℃，5 cm/min）/cm	≥50
附着力拉拔强度	25 ℃/MPa	1.0

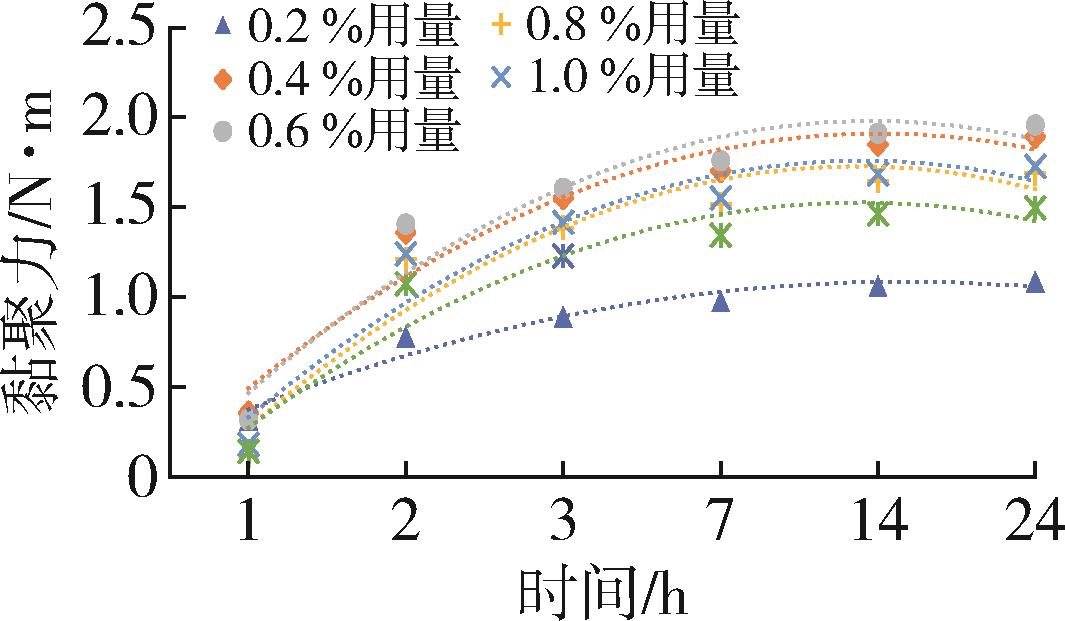

预裹覆乳化沥青用量/%	预裹有效沥青用量/%	黏聚力/N·m
预裹覆乳化沥青用量/%	预裹有效沥青用量/%	1 h	2 h	3 h	7 h	14 h	24 h
0.4	0.2	0.32	0.78	0.89	0.98	1.06	1.09
0.8	0.4	0.36	1.36	1.55	1.70	1.85	1.89
1.2	0.6	0.32	1.41	1.61	1.76	1.91	1.96
1.6	0.8	0.12	1.21	1.39	1.52	1.65	1.69
2.0	1.0	0.18	1.24	1.42	1.55	1.69	1.73
2.4	1.2	0.14	1.08	1.23	1.35	1.46	1.50

预裹覆乳化沥青用量/%	预裹有效沥青用量/%	黏聚力/N·m
预裹覆乳化沥青用量/%	预裹有效沥青用量/%	1 h	2 h	3 h	7 h	14 h	24 h
0.4	0.2	0.32	0.78	0.89	0.98	1.06	1.09
0.8	0.4	0.36	1.36	1.55	1.70	1.85	1.89
1.2	0.6	0.32	1.41	1.61	1.76	1.91	1.96
1.6	0.8	0.12	1.21	1.39	1.52	1.65	1.69
2.0	1.0	0.18	1.24	1.42	1.55	1.69	1.73
2.4	1.2	0.14	1.08	1.23	1.35	1.46	1.50

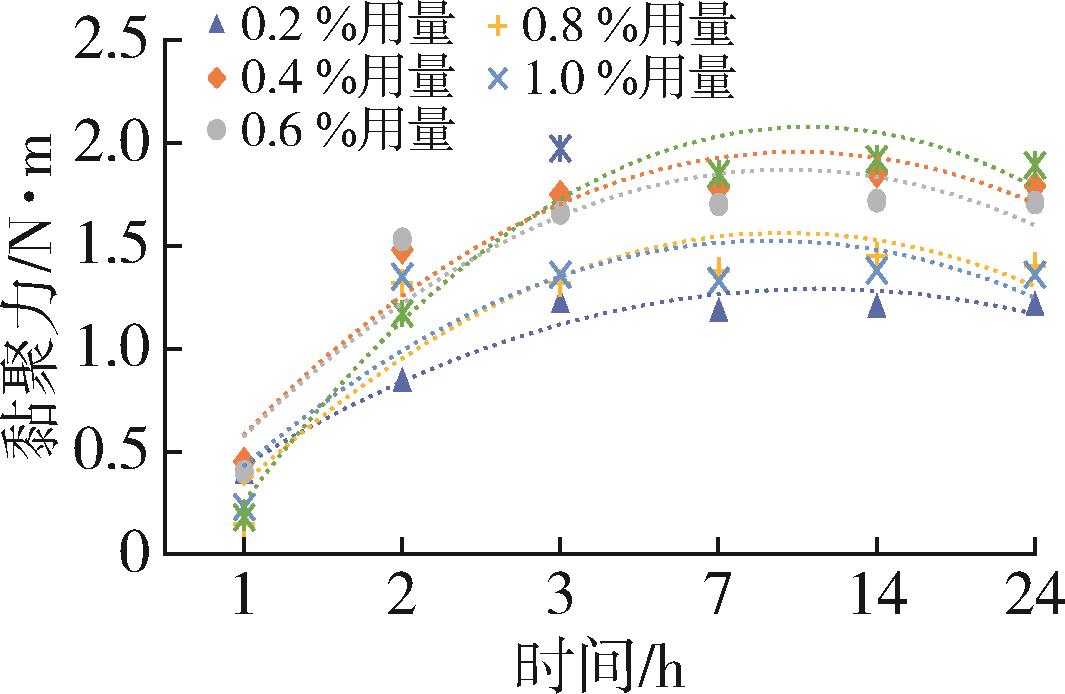

预裹覆乳化沥青用量/%	预裹有效沥青用量/%	黏聚力/N·m
预裹覆乳化沥青用量/%	预裹有效沥青用量/%	1 h	2 h	3 h	7 h	14 h	24 h
0.4	0.2	0.4	0.85	1.23	1.19	1.21	1.22
0.8	0.4	0.45	1.48	1.75	1.78	1.85	1.79
1.2	0.6	0.40	1.53	1.66	1.70	1.72	1.71
1.6	0.8	0.15	1.32	1.32	1.38	1.45	1.40
2.0	1.0	0.23	1.35	1.36	1.33	1.38	1.36
2.4	1.2	0.18	1.17	1.97	1.85	1.92	1.89
