Preparation and properties of crack⁃resistant asphalt based on waste rubber powders

doi:10.19491/j.issn.1001-9278.2025.08.016

Abstract

Abstract:

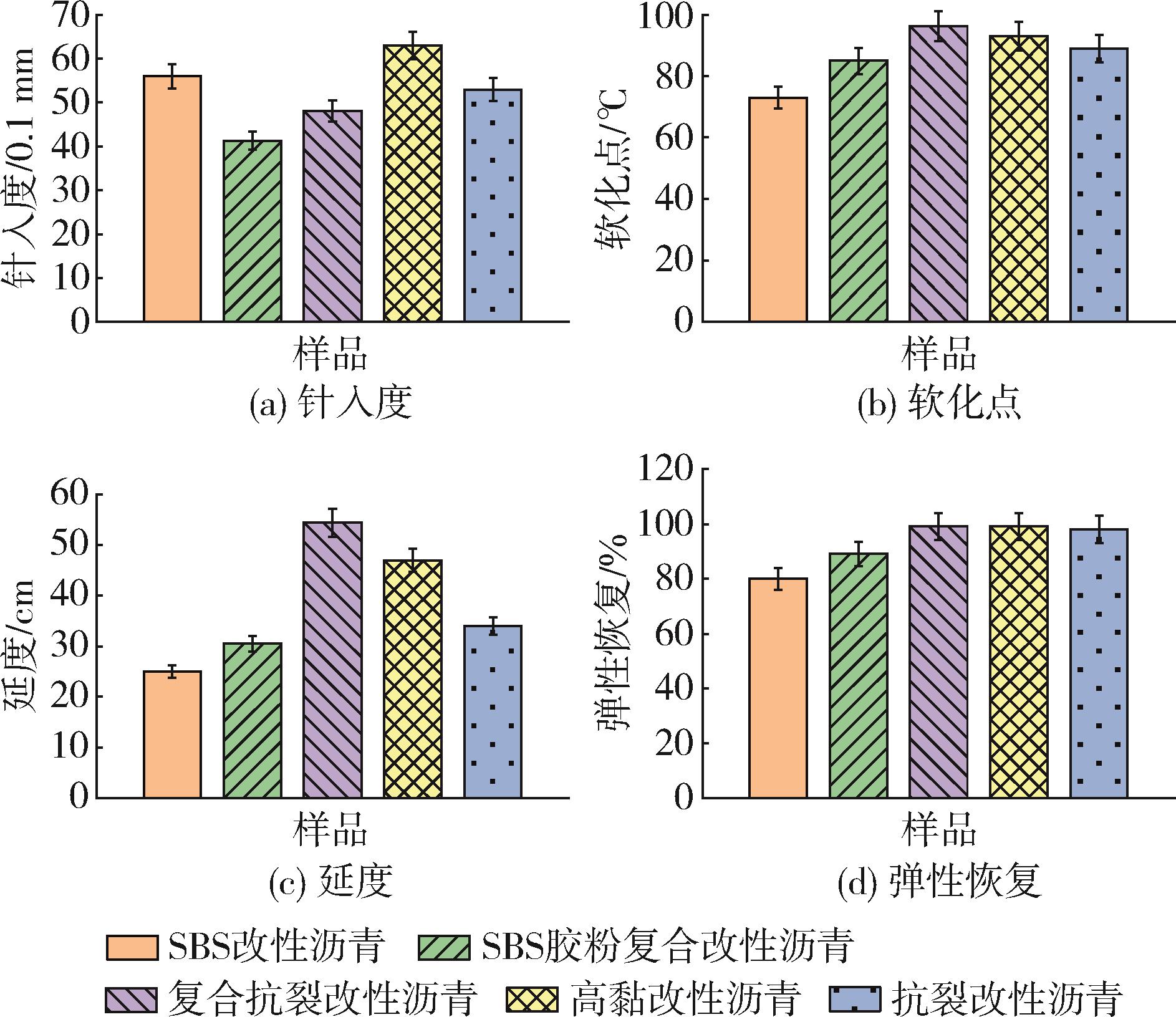

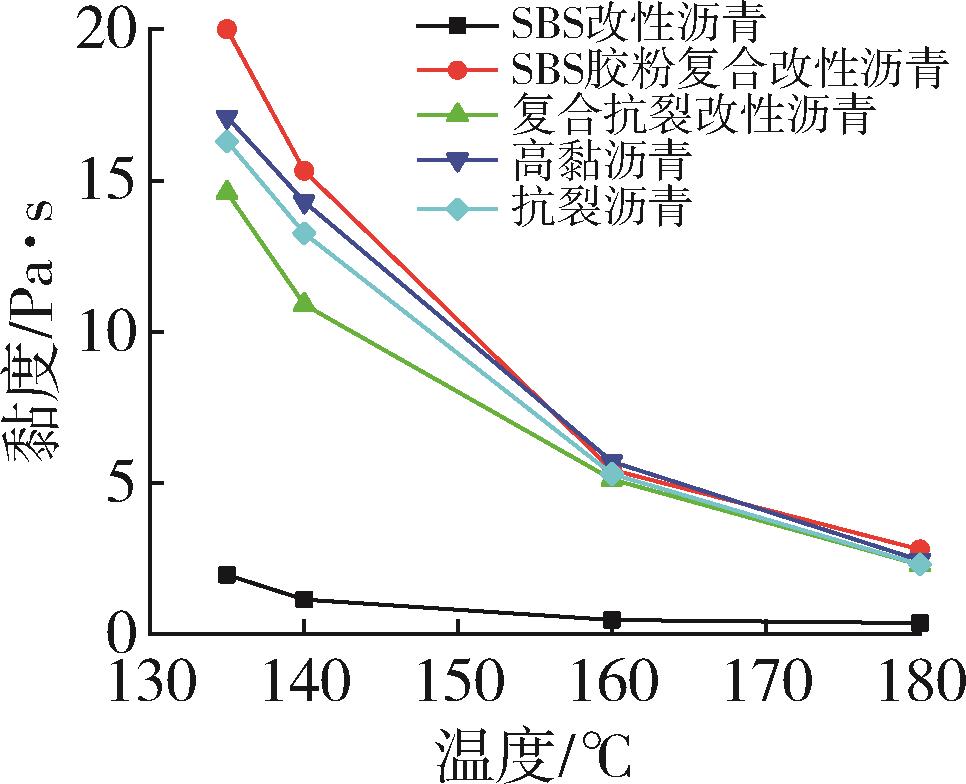

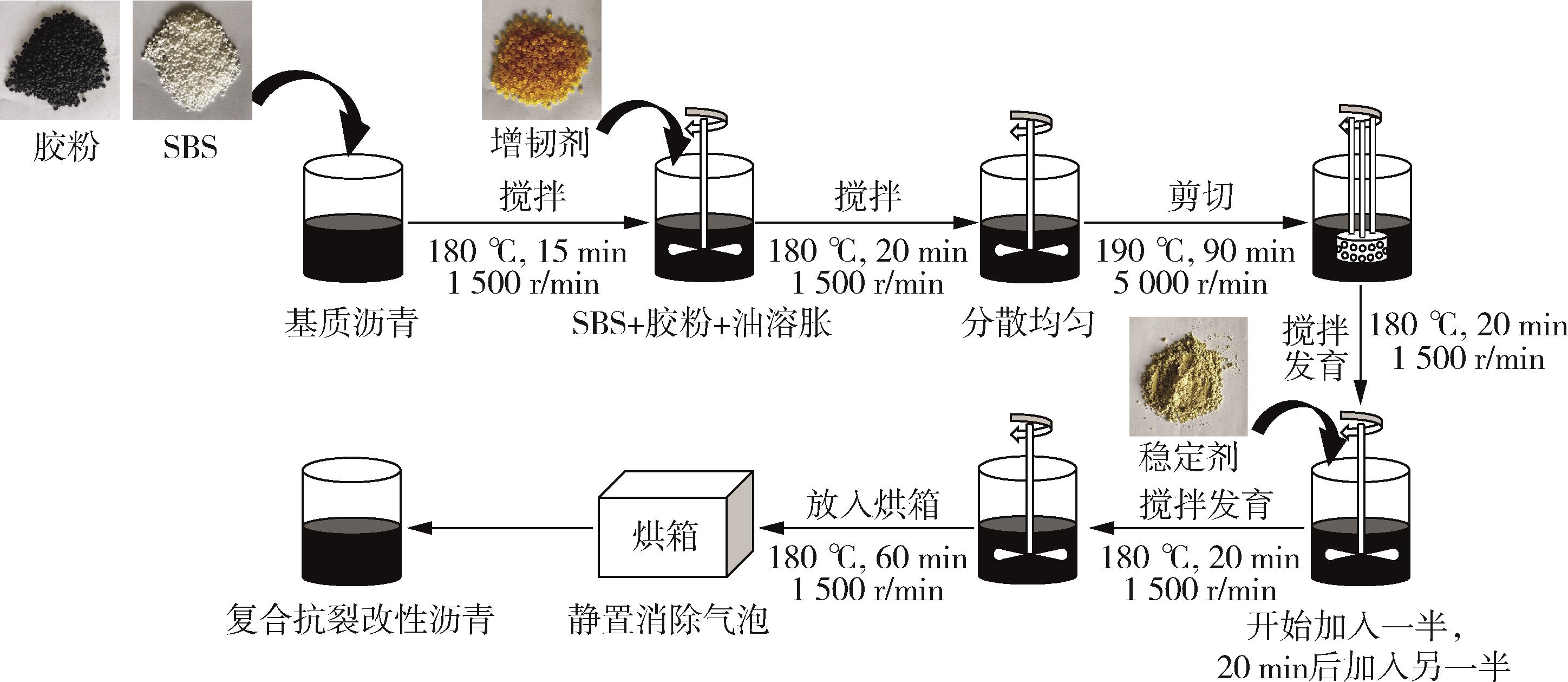

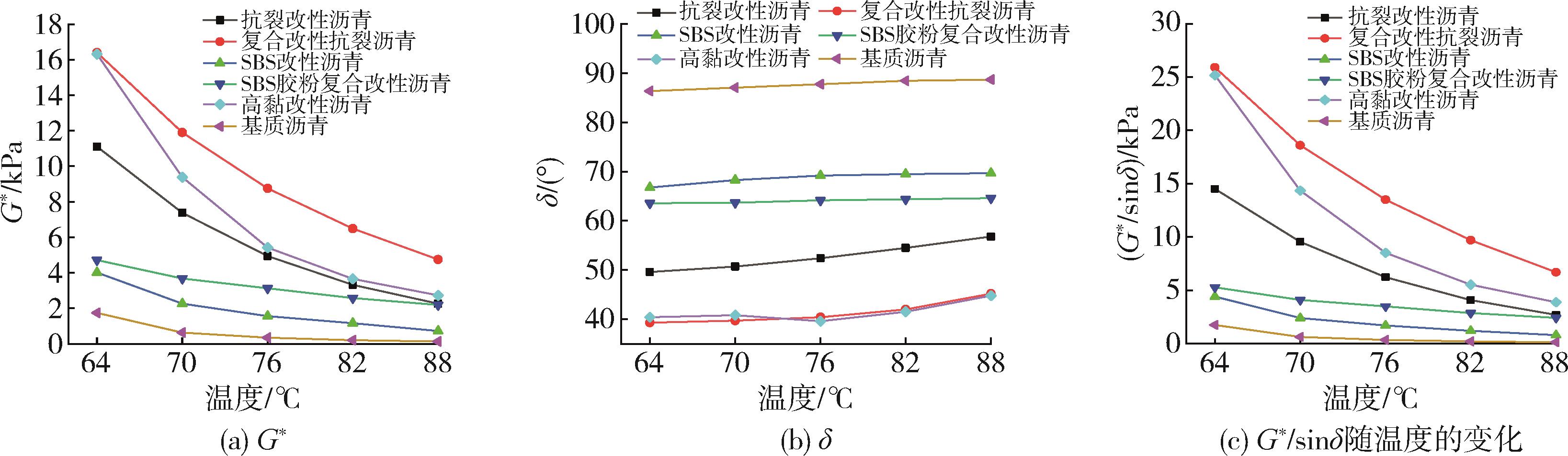

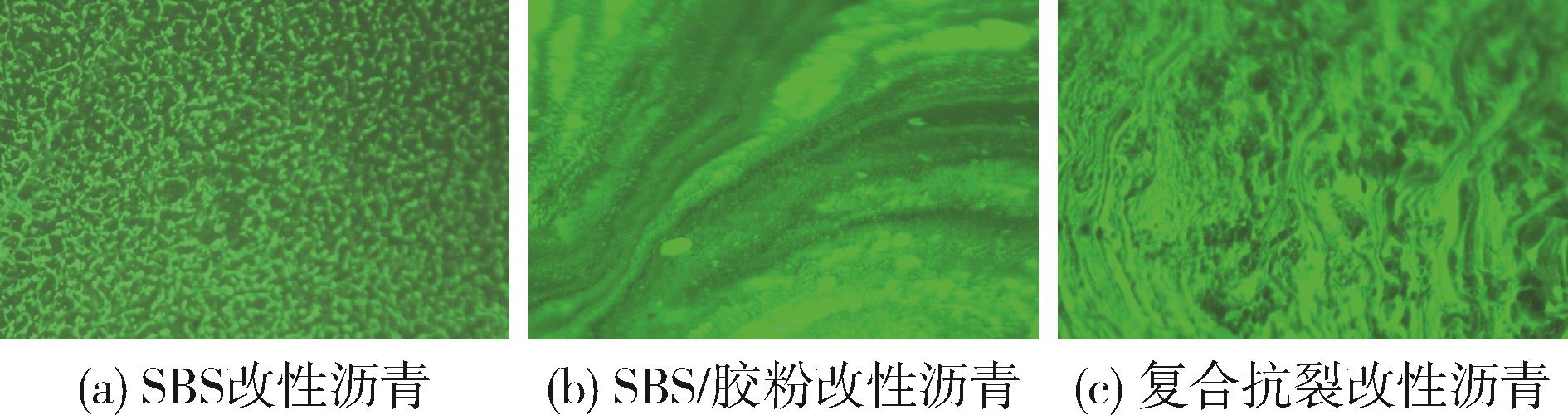

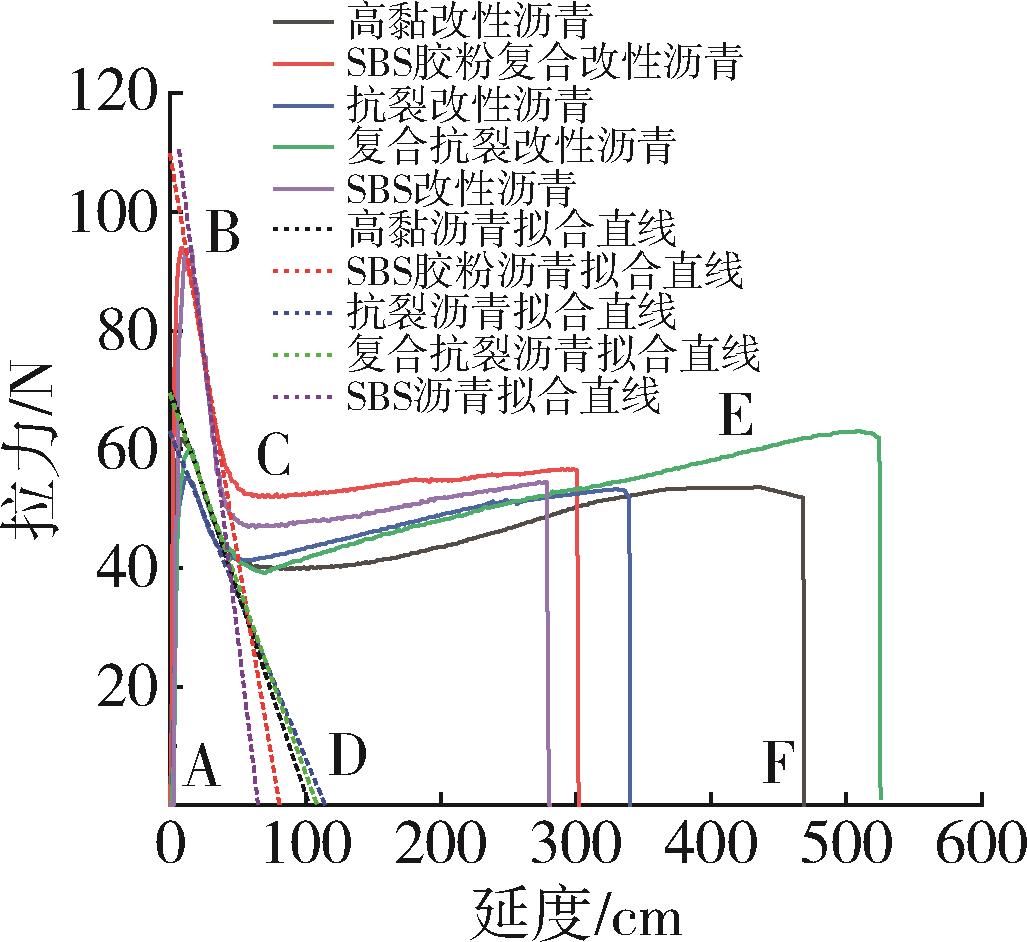

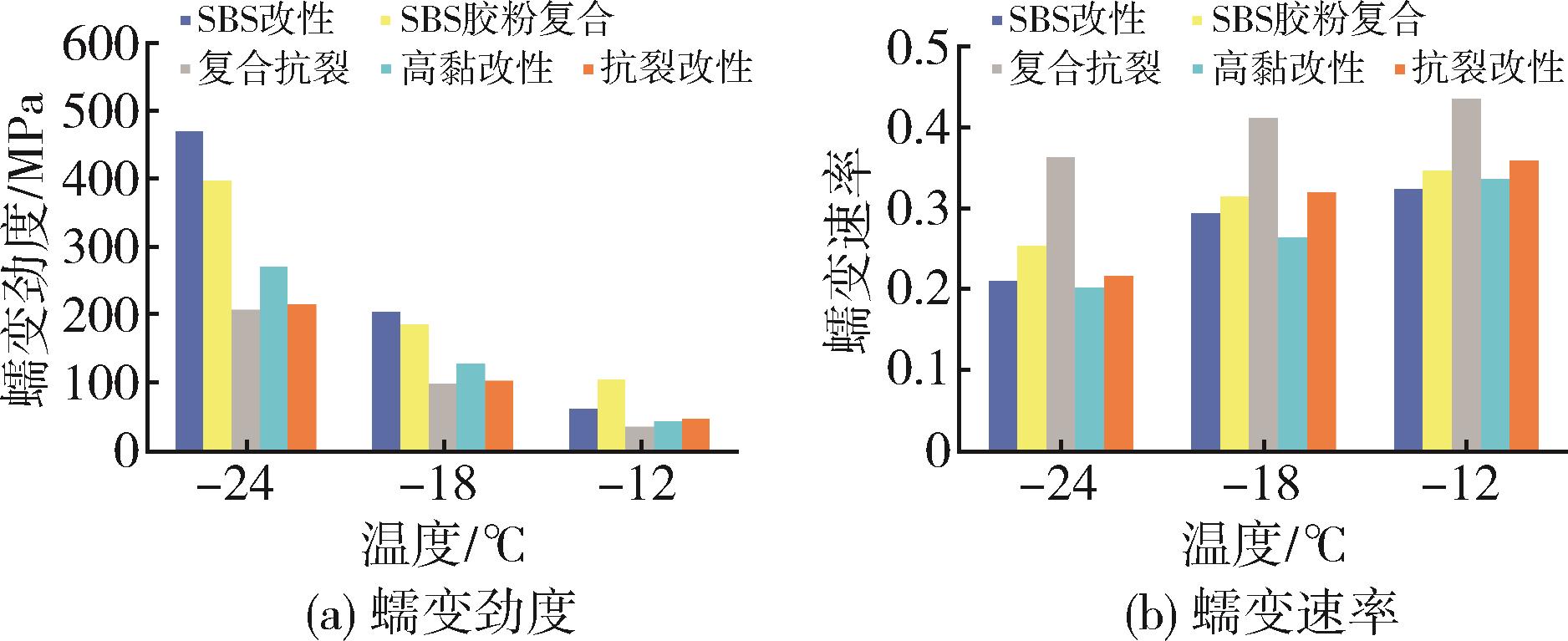

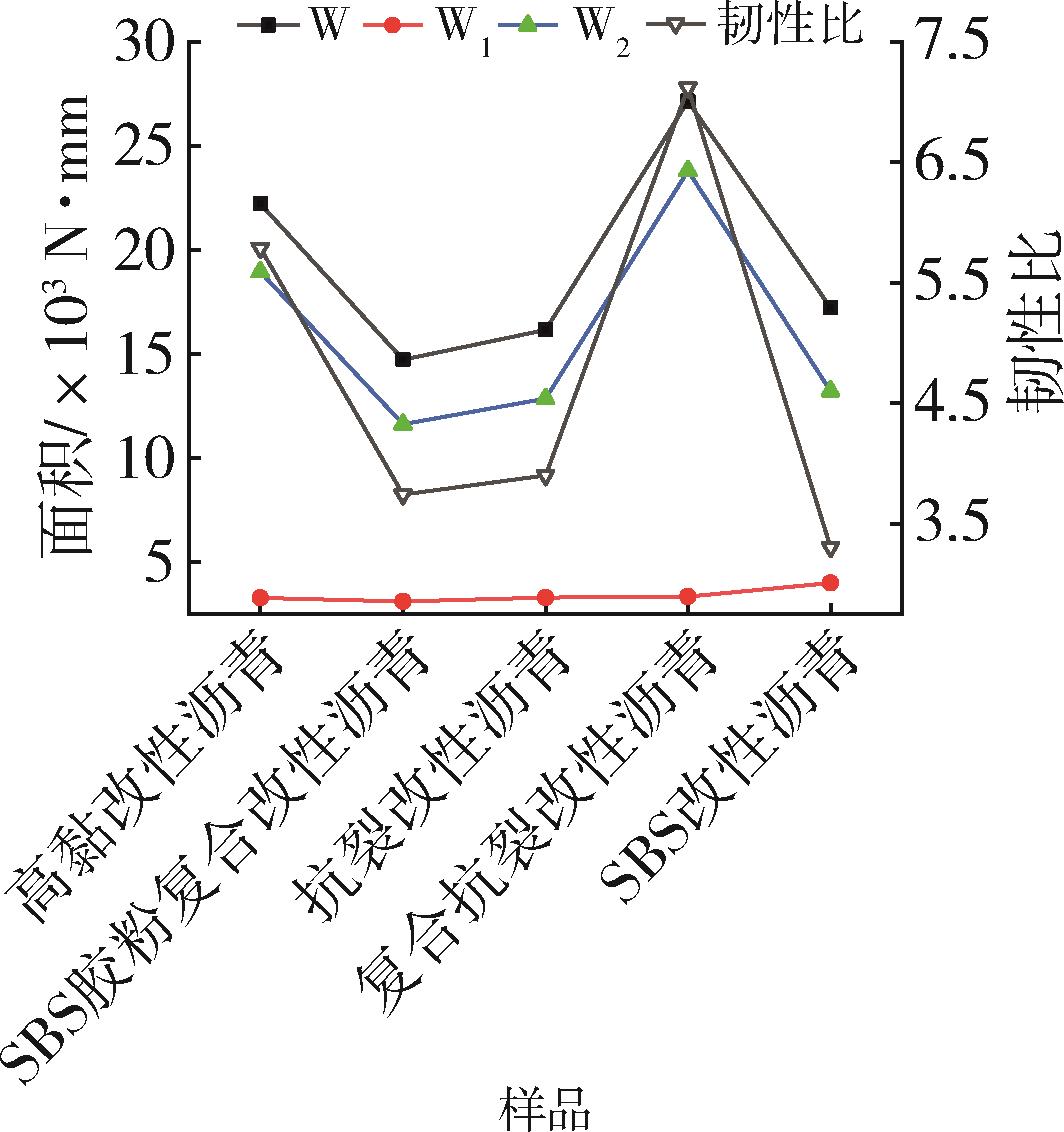

This study developed a novel composite crack⁃resistant asphalt by modifying asphalt with styrene⁃butadiene⁃styrene （SBS） and waste rubber powder， with the optimal formulation determined through response surface methodology. The optimized composition consisted of 4 wt% SBS， 15 wt% rubber powders， and 4 wt% toughening agent. Comprehensive performance evaluation was conducted using basic property tests， Brinell viscosity measurements， tensile testing， temperature scanning， and bending beam rheometry， and the results revealed superior low⁃temperature performance and tensile resistance， with exceptional ductility （54 cm） and elastic recovery （99 %）. Compared to conventional SBS/rubber powder⁃modified asphalt， the currently developed asphalt demonstrated 78 % greater ductility and 11 % improved elastic recovery. Fluorescence microscopy analysis indicated that the enhanced performance stemmed from the formation of a uniform， compact microstructure through synergistic crosslinking of multiple modifiers. This unique microstructure provides excellent resistance to temperature fluctuations and mechanical stress， making the composite particularly effective for crack prevention.

Key words: road engineering, composite modified asphalt, extensibility, crack resistance property, asphalt pavement

CLC Number:

TQ320.9

XIONG Kewei, ZHANG Mingming, LIU Wenjing, ZHANG Zixuan, CAO Dongwei, XIA Lei, WEI Hongmei, HUO Shufang. Preparation and properties of crack⁃resistant asphalt based on waste rubber powders[J]. China Plastics, 2025, 39(8): 100-106.

Figures/Tables 13

References 20

[1]	王海成，金娇，刘帅，等.环境友好型绿色道路研究进展与展望［J］.中南大学学报（自然科学版），2021，52（07）：2 137⁃2 169.
	WANG H C， JIN J， LIU S， et al. Research progress and prospect of environment⁃friendly green road［J］. Journal of Central South University（Science and Technology）， 2021， 52（7）： 2 137⁃2 169.
[2]	马东涛，崔鹏，杨坤，等.新藏公路（新疆段）沿线道路病害及成因初析［J］.自然灾害学报，2003，12（03）：93⁃98.
	MA D T， CUI P， YANG K， et al. Road hazards of the segment of Xinjiang⁃Tibet highway in Xinjiang and their primary cause analysis［J］.Journal of Natural Disasters，2003，（03）：93⁃98.
[3]	Budiman A B， Adziman F， Sambegoro L P， et al. The role of interfacial rigidity to crack propagation path in fiber reinforced polymer composite［J］.Fibers and Polymers，2018，19（9）：1 980⁃1 988.
[4]	Chen Qinglin， Liu Zhipeng， Li Pengfei， et al. Influence of basalt fiber on mode I and II fracture properties of asphalt mixture at medium and low temperatures［J］.Theoretical and Applied Fracture Mechanics， 2020， 112（7）：102884.
[5]	Bangwei W， Weijie M， Ji X， et al. Influence of basalt fibers on the crack resistance of asphalt mixtures and mechanism analysis［J］.Materials，2022，15（3）：744.
[6]	Wang R， Yue M， Xiong Y，et al. Experimental study on mechanism， aging， rheology and fatigue performance of carbon nanomaterial/SBS⁃modified asphalt binders［J］.Construction and Building Materials， 2020， 268：121189.
[7]	栾利强，文双寿，余和德，等.碳纳米管改性沥青混合料低温裂缝扩展分析［J］.材料导报，2023，37（20）：96⁃102.
	LUAN L Q， WEN S S， YU H D，et al. Analysis of low⁃temperature crack expansion of carbon nanotube⁃modified asphalt mixes［J］.Materials Reports，2023，37（20）：96⁃102.
[8]	韩丽丽，韩红红，郑木莲.TerminalBlend废胶粉⁃纳米SiO₂改性沥青粘温关系及低温韧性［J］.材料科学与工程学报，2017，35（06）：902⁃905，920.
	HAN L L， HAN H H， ZHENG M L. Viscosity⁃temperature relationship and low temperature toughness of terminal blend crumb rubber⁃nano SiO₂ modified asphalt［J］.Journal of Materials Science & Engineering，2017，35（06）：902⁃905，920.
[9]	Mello D R G L， Farias D M M， Kaloush E K.Effect of temperature on fatigue tests parameters for conventional and asphalt rubber mixes［J］.Road Materials and Pavement Design，2018，19（2）：417⁃430.
[10]	谭忆秋，符永康，纪伦，等.橡胶沥青低温评价指标［J］.哈尔滨工业大学学报，2016，48（03）：66⁃70.
	TAN Y Q， FU Y K， JI L， et al. Low⁃temperature evaluation index of rubber asphalt［J］. Journal of Harbin Institute of Technology，2016，48（03）：66⁃70.
[11]	安海超.严寒区橡胶沥青及混合料应用关键技术研究［D］.长安大学，2017.
[12]	Farina A， Zanetti M C， Santagata E，et al. Life cycle assessment applied to bituminous mixtures containing recycled materials： Crumb rubber and reclaimed asphalt pavement［J］.Resources Conservation & Recycling， 2016：S0921344916303111.
[13]	黄明，汪翔，黄卫东.橡胶沥青混合料疲劳性能的自愈合影响因素分析［J］.中国公路学报，2013，26（04）：16⁃22，35.
	HUANG M， WANG X， HUANG W D. Analysis of influencing factors for self⁃healing of fatigue performance of asphalt rubber mixture［J］. China Journal of Highway and Transport，2013，26（04）：16⁃22，35.
[14]	杨光，申爱琴，陈志国，等.季冻区橡胶粉与SBS复合改性沥青混合料性能及改性机理［J］.长安大学学报（自然科学版），2015，35（06）：6⁃15，23.
	YANG G， SHEN A Q， CHEN Z G， et al. Pavement performance and modified mechanism of rubber powder and SBS compound modified asphalt mixture in seasonal freezing region［J］. Journal of Chang'an University（Natural Science Edition），2015，35（06）：6⁃15，23.
[15]	宋亮，王朝辉，舒诚，等.SBS/胶粉复合改性沥青研究进展与性能评价［J］.中国公路学报，2021，34（10）：17⁃33.
	SONG L， WANG C H， SHU C， et al. Research progress and performance evaluation of SBS/CR⁃modified asphalt［J］. China Journal of Highway and Transport，2021，34（10）：17⁃33.
[16]	周志刚，陈功鸿，张红波，等.橡胶粉/SBS与高黏剂复合改性沥青的制备及性能研究［J］.材料导报，2021，35（06）：6 093⁃6 099.
	ZHOU Z G， CHEN G H， ZHANG H B， et al. Study on the preparation and properties of modified asphalt by rubber powder/SBS and high viscosity modifier composite［J］. Materials Reports，2021，35（06）： 6 093⁃6 099.
[17]	Ghafari S， Ranjbar S， Ehsani M，et al. Sustainable crumb rubber modified asphalt mixtures based on low⁃temperature crack propagation characteristics using the response surface methodology［J］.Theoretical and Applied Fracture Mechanics， 2022：103718.
[18]	Behera S K， Meena H， Chakraborty S，et al. Application of response surface methodology （RSM） for optimization of leaching parameters for ash reduction from low⁃grade coal［J］. International Journal of Mining Science and Technology， 2018， 028（004）：617⁃625.
[19]	Li H， Sun J， Wang S，et al. Bamboo fiber modified asphalt mixture proportion design and road performances based on response surface method［J］.Journal of Wuhan University of Technology⁃Mater. Sci. Ed，2023， 38（1）：156⁃170.
[20]	Manson A R.Response surface methodology［J］.Technometrics， 2008， 15（4）：936⁃938.

测试项目		试验结果	技术标准	试验方法
25 ℃针入度/0.1 mm		86	80~100	T0604—2011
软化点/℃		46.1	≥45	T0606—2011
10 ℃延度/ cm		>100	≥20	T0605—2011
RTOFT后	质量变化/%	0.2	±0.8	T0609—2011
	残留延度/ cm	13	≥8	T0605—2011
	残留针入度比/%	59.6	≥57	T0604—2011

测试项目		试验结果	技术标准	试验方法
25 ℃针入度/0.1 mm		86	80~100	T0604—2011
软化点/℃		46.1	≥45	T0606—2011
10 ℃延度/ cm		>100	≥20	T0605—2011
RTOFT后	质量变化/%	0.2	±0.8	T0609—2011
	残留延度/ cm	13	≥8	T0605—2011
	残留针入度比/%	59.6	≥57	T0604—2011

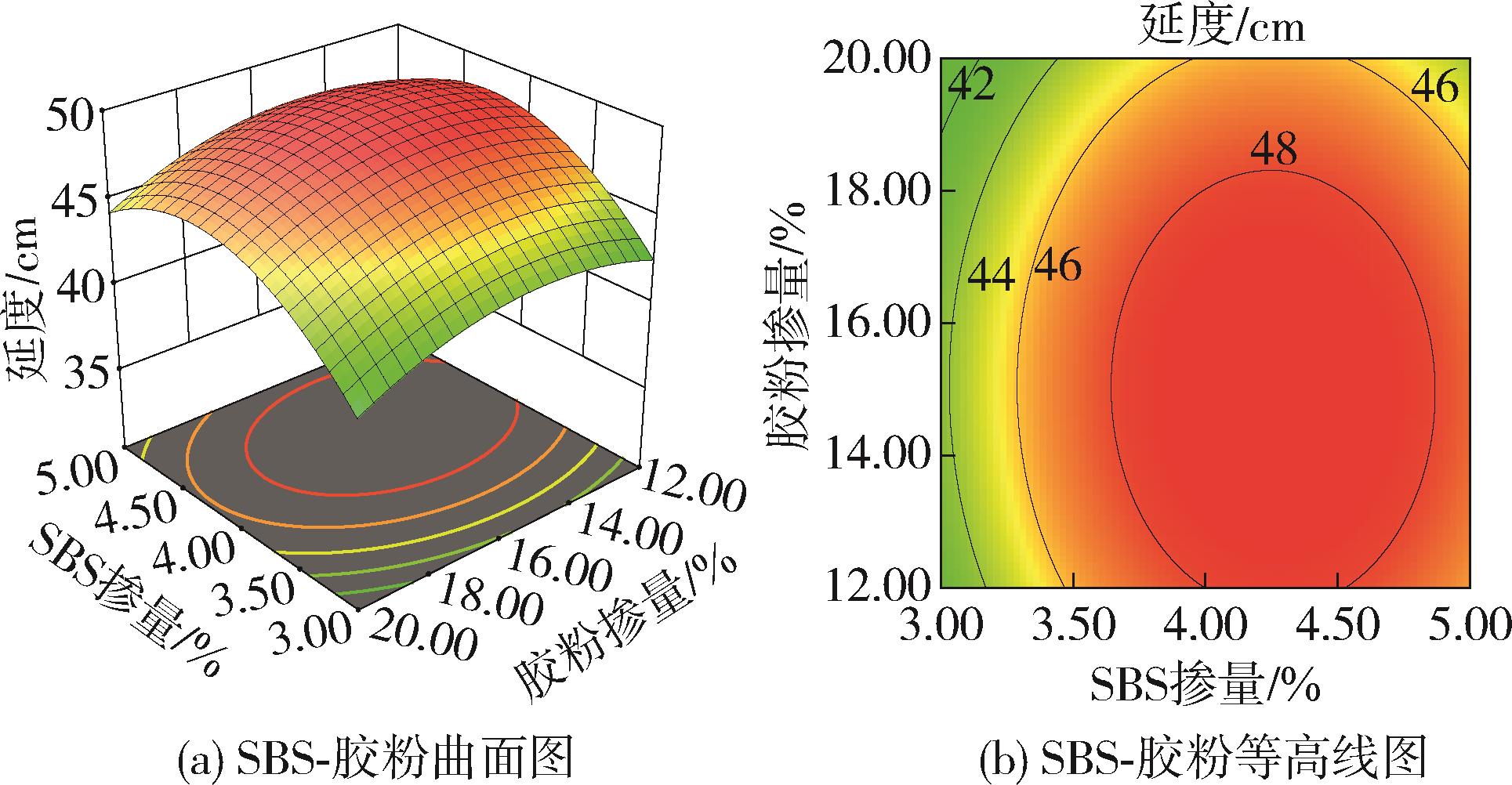

编号	SBS 掺量/%	胶粉掺量/%	增韧剂/ %	延度/ cm	软化点/ ℃	针入度/ mm
1	5.0	12.0	3.0	45.6	94.1	48.9
2	4.0	16.0	3.0	48.0	96.2	47.7
3	4.0	20.0	5.0	46.2	103.7	49.6
4	4.0	16.0	3.0	48.5	96.4	47.7
5	4.0	16.0	3.0	47.6	96.0	47.6
6	5.0	20.0	3.0	42.8	102.4	45.7
7	4.0	12.0	1.0	40.1	89.2	49.0
8	5.0	16.0	5.0	46.6	101.7	48.9
9	3.0	12.0	3.0	42.3	92.0	51.0
10	3.0	20.0	3.0	39.8	98.8	48.7
11	3.0	16.0	5.0	42.6	98.3	49.9
12	4.0	16.0	3.0	47.9	95.9	47.7
13	3.0	16.0	1.0	35.0	92.6	49.2
14	4.0	12.0	5.0	47.0	95.8	51.5
15	4.0	20.0	1.0	37.0	97.8	46.5
16	5.0	16.0	1.0	39.5	95.6	46.2
17	4.0	16.0	3.0	48.6	96.5	47.6

编号	SBS 掺量/%	胶粉掺量/%	增韧剂/ %	延度/ cm	软化点/ ℃	针入度/ mm
1	5.0	12.0	3.0	45.6	94.1	48.9
2	4.0	16.0	3.0	48.0	96.2	47.7
3	4.0	20.0	5.0	46.2	103.7	49.6
4	4.0	16.0	3.0	48.5	96.4	47.7
5	4.0	16.0	3.0	47.6	96.0	47.6
6	5.0	20.0	3.0	42.8	102.4	45.7
7	4.0	12.0	1.0	40.1	89.2	49.0
8	5.0	16.0	5.0	46.6	101.7	48.9
9	3.0	12.0	3.0	42.3	92.0	51.0
10	3.0	20.0	3.0	39.8	98.8	48.7
11	3.0	16.0	5.0	42.6	98.3	49.9
12	4.0	16.0	3.0	47.9	95.9	47.7
13	3.0	16.0	1.0	35.0	92.6	49.2
14	4.0	12.0	5.0	47.0	95.8	51.5
15	4.0	20.0	1.0	37.0	97.8	46.5
16	5.0	16.0	1.0	39.5	95.6	46.2
17	4.0	16.0	3.0	48.6	96.5	47.6

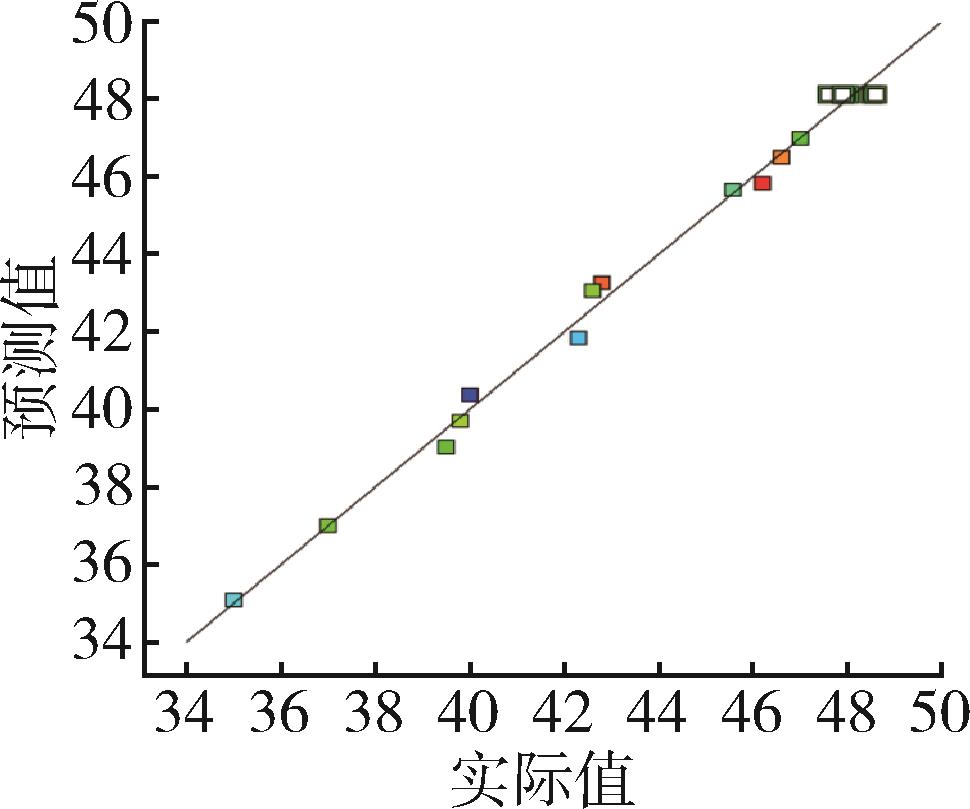

项目	平方和	自由度	均方	F值	P值	显著性
模型分析	296.40	9	32.93	122.56	<0.000 1	显著
A⁃SBS	27.27	1	27.27	101.48	<0.000 1	显著
B⁃胶粉	10.28	1	10.28	38.27	0.000 5	显著
C⁃增韧剂	119.35	1	119.35	444.16	<0.000 1	显著
AB	0.02	1	0.02	0.07	0.802 0	不显著
AC	0.06	1	0.06	0.23	0.644 3	不显著
BC	1.21	1	1.21	4.50	0.071 5	不显著
A²	53.48	1	53.48	199.01	<0.000 1	显著
B²	15.83	1	15.83	58.90	0.000 1	显著
C²	55.52	1	55.52	206.62	<0.000 1	显著
