Study on durability of asphalt modified by HVA/modified montmorillonite/SBS high viscosity composites

doi:10.19491/j.issn.1001-9278.2025.08.004

Abstract

Abstract:

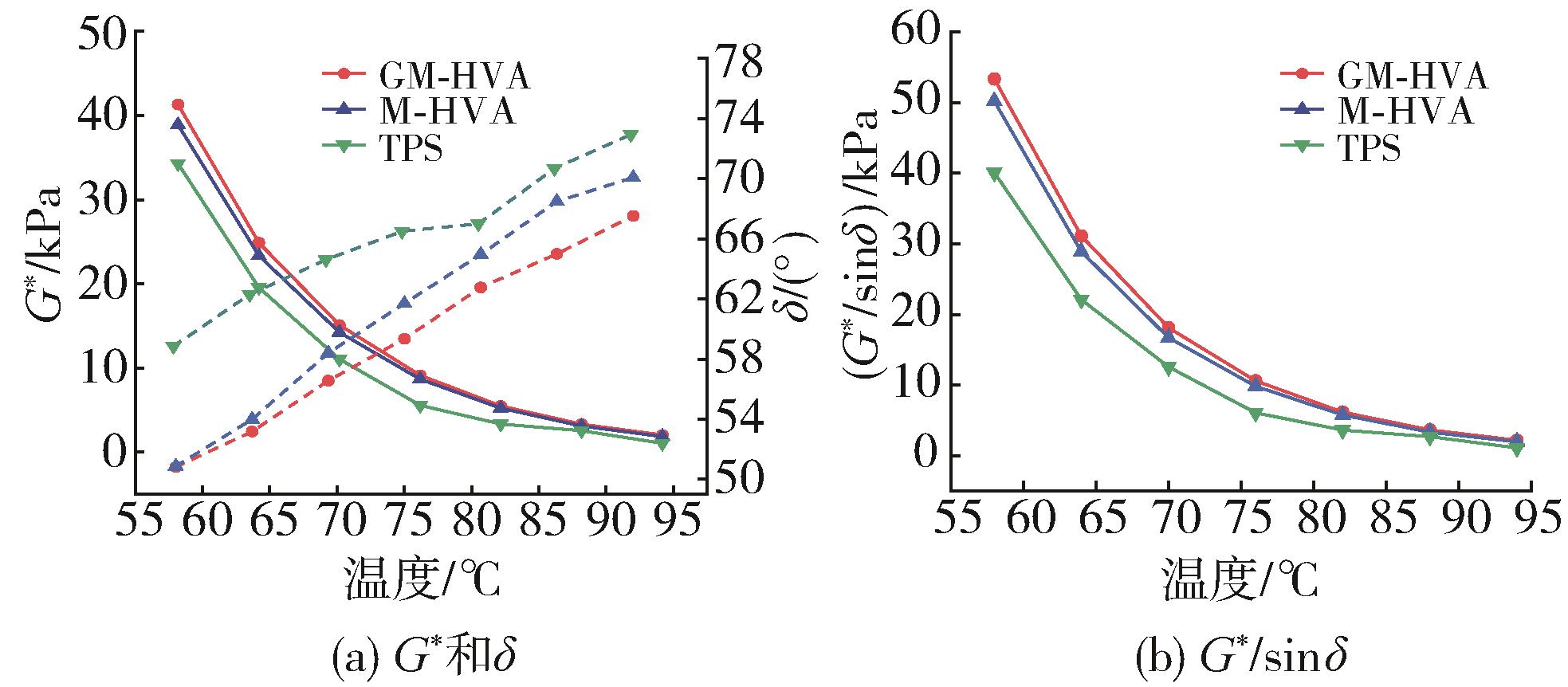

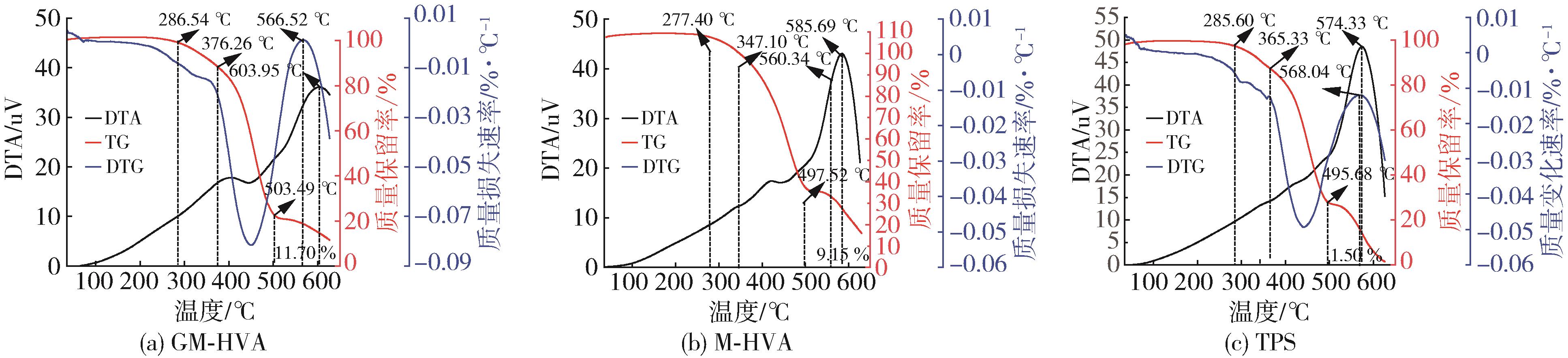

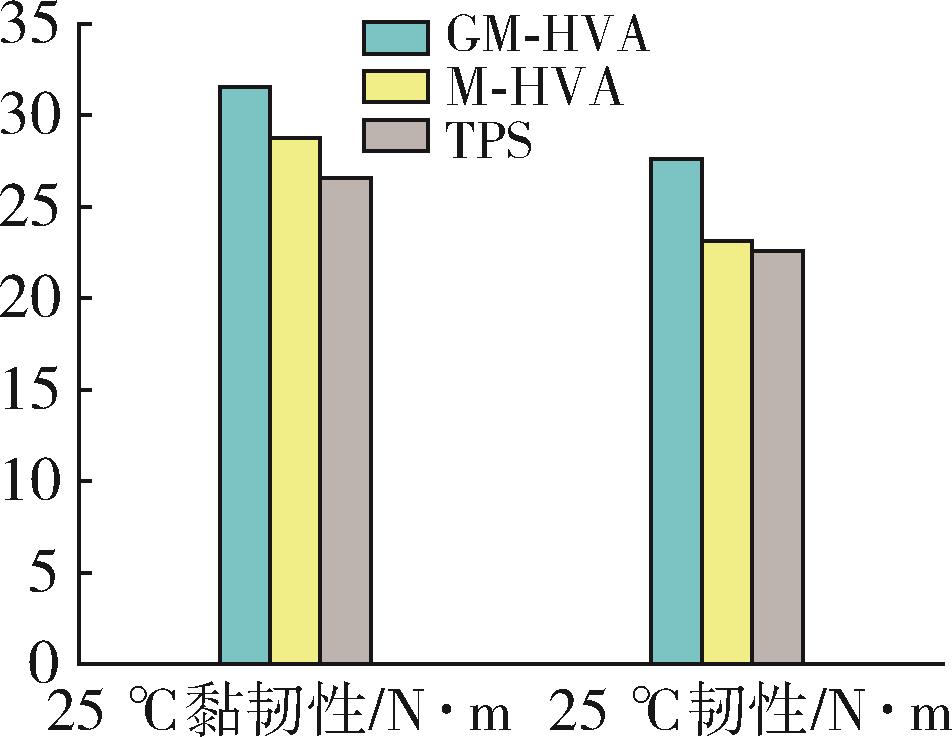

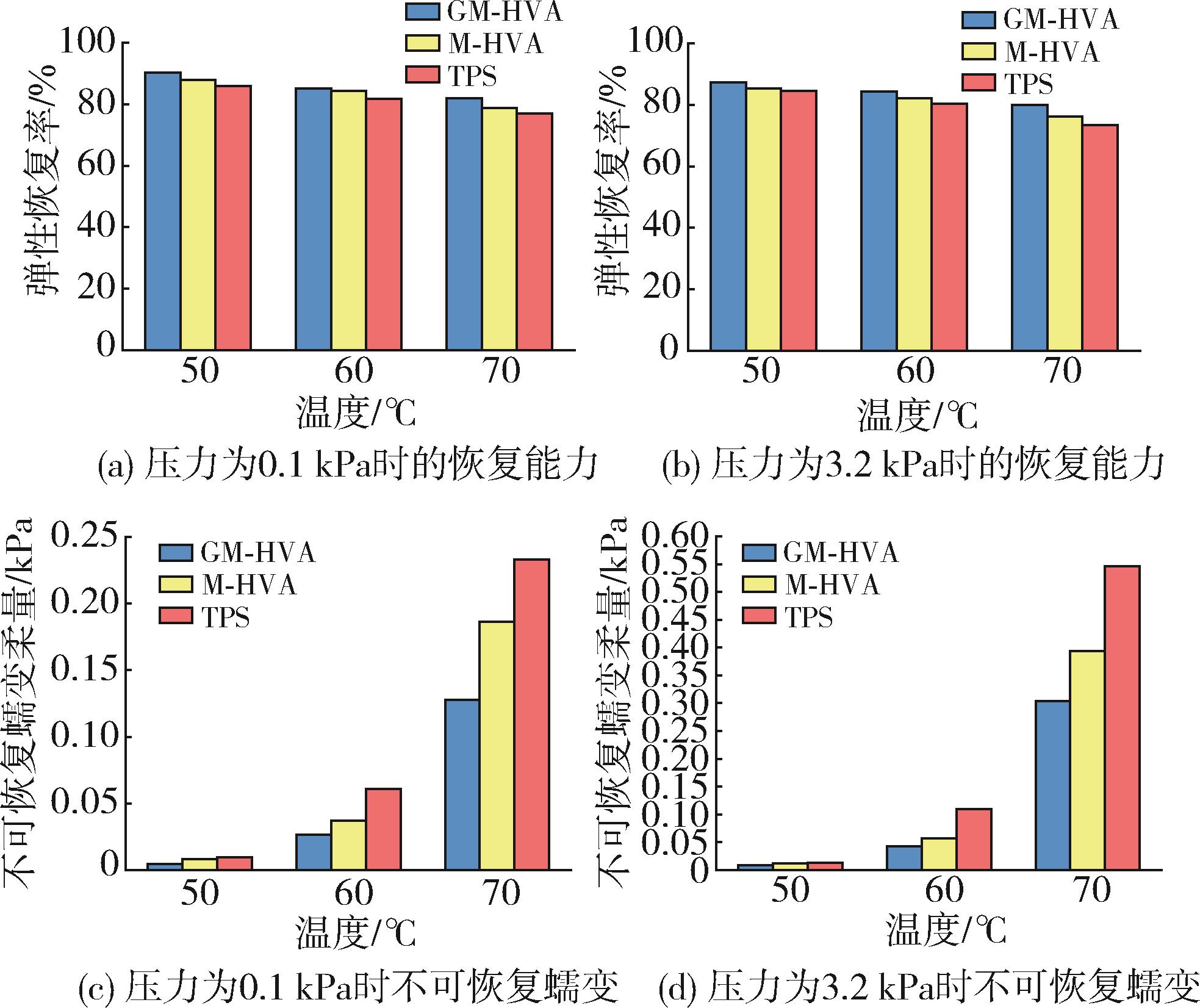

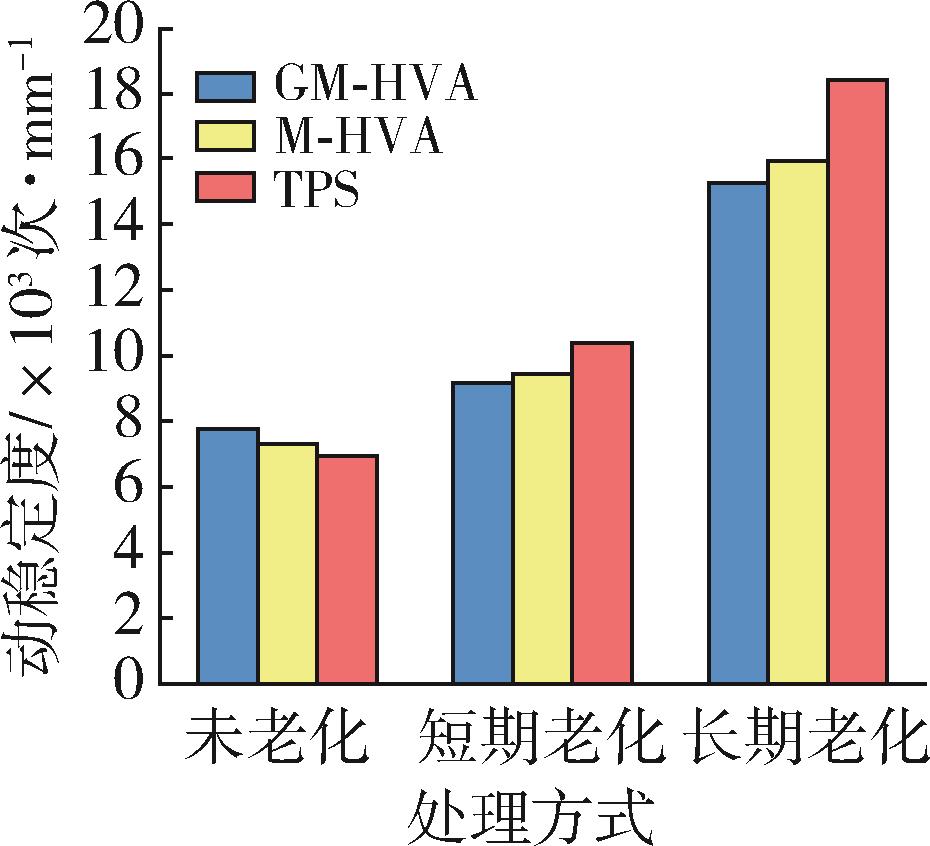

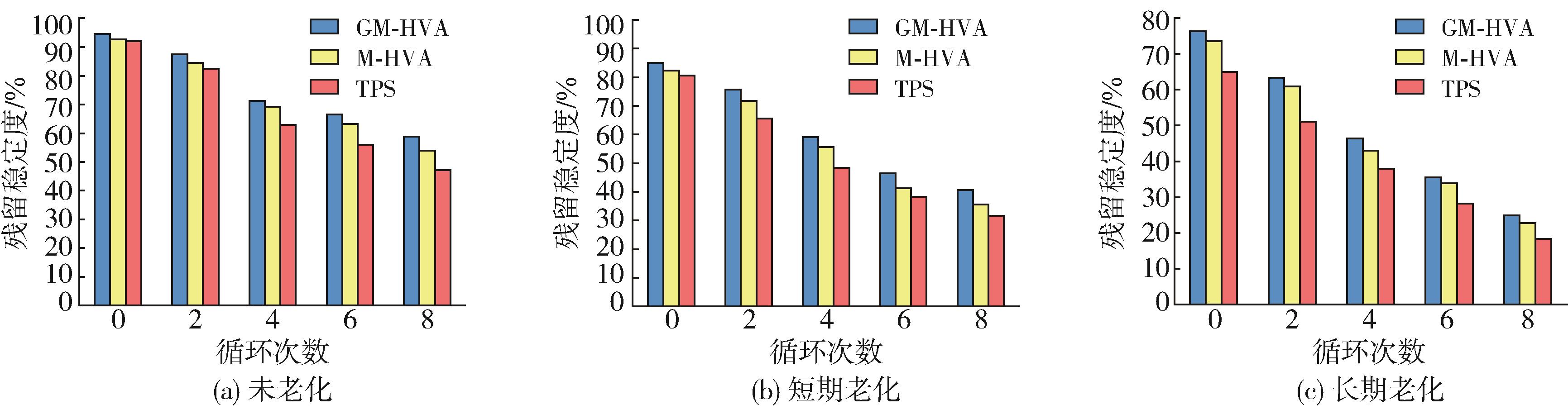

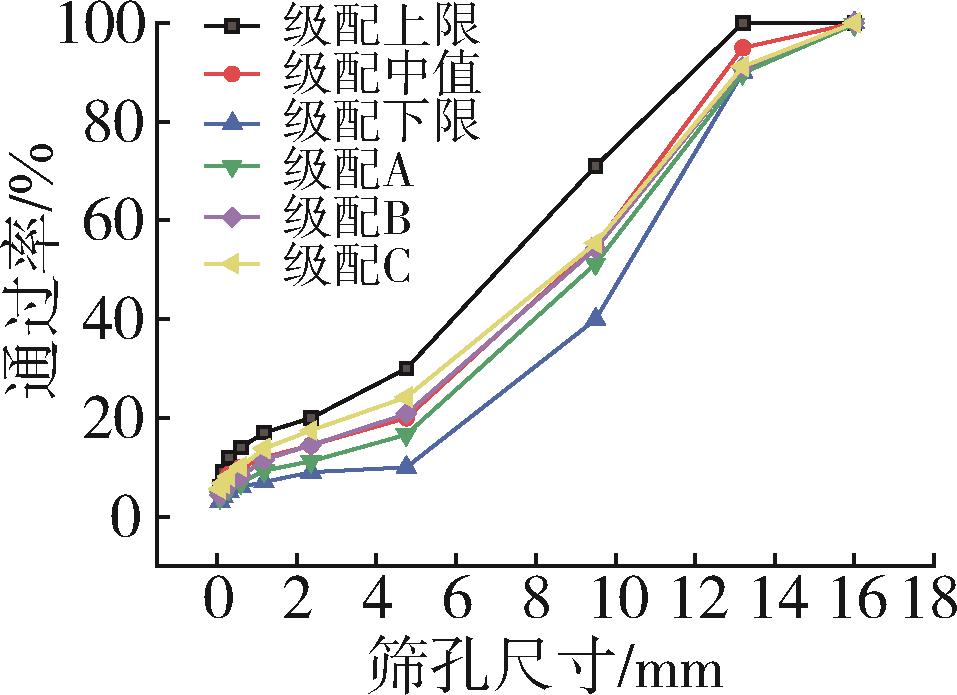

In this study， a modified montmorillonite high⁃viscosity composite modified asphalt （GM⁃HVA） was developed by using self⁃modified montmorillonite， styrene⁃butadiene⁃styrene （SBS）， and high⁃melting⁃point ethylene copolymer （HVA） to enhance the durability of asphalt. Through a series of comprehensive tests including viscosity⁃toughness analysis， short⁃term aging， multiple stress creep recovery， and thermal stability evaluation， GM⁃HVA was compared with conventional montmorillonite high⁃viscosity asphalt （M⁃HVA） and an imported modified asphalt containing 12 wt% TPS. Results indicated that GM⁃HVA exhibited superior thermal stability with higher viscosity， greater toughness， and significantly improved resistance to thermal oxidative aging and permanent deformation compared to M⁃HVA and the imported modified asphalt. Additional evaluation was carried out to evaluate the high⁃ and low⁃temperature stability and water damage resistance of asphalt samples through rutting tests， low⁃temperature bending tests， and immersion Marshall tests after both short⁃term and long⁃term aging. The results revealed that GM⁃HVA mixture presented the best anti⁃aging performance， and its high⁃ and low⁃temperature stability and water damage resistance were superior to the other two samples. These findings collectively demonstrate that GM⁃HVA offers superior durability compared to conventional high⁃viscosity modified asphalts.

Key words: high?viscosity composite modified asphalt, durability, montmorillonite, styrene?butadiene?styrene, high?melting?point ethylene copolymer

CLC Number:

TQ325.1

LIU Lanbin, LIU Zhaowei, SUN Jishu, GUO Yanfang, PU Xiatian. Study on durability of asphalt modified by HVA/modified montmorillonite/SBS high viscosity composites[J]. China Plastics, 2025, 39(8): 19-25.

Figures/Tables 11

References 16

[1]	蔡正森，范剑伟，马涛，等. 雨水冲刷作用下双层排水沥青路面空隙堵塞特性［J］. 东南大学学报（自然科学版）， 2023， 53（04）： 609⁃616.
	CA Z S， FAN J W， MA T，et al. Void clogging of double⁃layer drainage asphalt pavement under rain seepage［J］. Journal of Southeast University：Natural Science Edition， 2023， 53（04）： 609⁃616.
[2]	梁波，张宽宽，张海涛. 氨基硅烷⁃蒙脱土/SBS改性沥青与改性集料的黏附性能［J］. 湖南大学学报（自然科学版）， 2023， 50（03）： 195⁃205.
	LIANG B， ZHANG K K， ZHANG H T. Adhesion performance of aminosilane⁃montmorillonite/SBS modified asphalt and modified aggregate［J］. Journal of Hunan University（Natural Sciences）， 2023， 50（03）： 195⁃205.
[3]	沈可，孙本芹，孙昊宇. 冻融循环对沥青⁃集料界面相力学性能的影响［J］. 材料导报， 2022， 36（S2）： 137⁃141.
	SHEN K， SUN B Q， SUN H Y. Effect of freeze⁃thaw cycle on mechanical properties of asphalt⁃aggregate interface phase［J］. Materials Reports， 2022， 36（S2）： 137⁃141.
[4]	许丽. 蒙脱土复合改性高黏沥青的制备与性能研究［D］.扬州大学：2018.
[5]	WANG S， HUANG W， LV Q， et al. Influence of different high viscosity modifiers on the aging behaviors of SBSMA ［J］. Construction and Building Materials， 2020， 253： 119214.
[6]	金娇，高玉超，李锐，等. 有机蒙脱土改性沥青抗老化性及其分子模拟试验［J］. 中国公路学报， 2022， 35（12）： 24⁃35.
	JIN J， GAO Y C， LI R，et al. Experiment of aging resistance and molecular simulation of organic montmorillonite modified asphalt［J］. China Journal of Highway and Transport， 2022， 35（12）： 24⁃35.
[7]	任忠生，李渊. 蒙脱土对沥青耐老化性能影响研究［J］. 公路， 2022， 67（02）： 24⁃31.
	REN Z S， LI X. Effect of montmorillonite on aging resistance of asphalt［J］. Highway， 2022， 67（02）： 24⁃31.
[8]	LIU H， ZHANG Z， XIE J， et al. Analysis of OMMT strengthened UV aging⁃resistance of Sasobit/SBS modified asphalt： Its preparation， characterization and mechanism ［J］. Journal of Cleaner Production， 2021， 315： 128139.
[9]	JIA M， SHA A， ZHANG Z， et al. Effect of organic reagents on high temperature rheological characteristics of organic rectorite modified asphalt［J］. Construction and Building Materials， 2019， 227： 116624.
[10]	孙吉书，濮夏天，杨凯，等.硅烷偶联剂改性蒙脱土/SBS/HVA高黏改性沥青最佳掺量确定及其性能评价［J］.中国塑料，2024，38（03）：18⁃25.
	SUN J S， PU X T， YANG Ket al. Determination of optimum dosage of high⁃viscosity⁃modified asphalt based on silane⁃coupling⁃agent⁃modified montmorillonite/SBS/HVA blends and its performance［J］. China Plastics， 2024，38（03）：18⁃25.
[11]	公路工程沥青及沥青混合料试验规程：［S］. 北京：人民交通出版社， 2011.
[12]	张雪飞，蒋康，吴超凡，等. 木焦油基再生沥青的热储存稳定性［J］. 中南林业科技大学学报， 2021， 41（10）： 174⁃182.
	ZHANG X F， JIANG K， WU C F，et al. Thermal storage stability of wood tar⁃based rejuvenated asphalt［J］. Jurnal of Central South University of Forestry & Technology， 2021， 41（10）： 174⁃182.
[13]	周锋. 不同老化条件下高粘沥青流变性能研究［D］.重庆交通大学：2023.
[14]	张建红，张少恒，董富坤，等. 多孔沥青混合料排水性能研究与空隙率确定［J］. 现代交通技术， 2023， 20（05）： 31⁃35.
	ZHANG J H， ZHANG S H， DONG F K，et al. Study on drainage performance and determination of air voids of porous asphalt mixture［J］. Modern Transportation Technology， 2023， 20（05）： 31⁃35.
[15]	范子然，李闯民. 高黏剂掺量对沥青的性能影响研究［J］. 交通科技与经济， 2019， 21（3）： 73⁃80.
	FAN Z R， LI C M. Research on the effect of different high viscosity agents on the performance of asphalt［J］. Technology & Economy in Areas of Communications， 2019， 21（3）： 73⁃80.
[16]	谭仕维. 再生沥青混合料低温抗裂性能研究［J］. 西部交通科技， 2023，（10）： 75⁃77，169.
	TAN S W. Study on low⁃temperature cracking resistance of recycled asphalt mixture［J］. Western China Communications Science & Technology， 2023，（10）： 75⁃77，169.

名称	沥青的种类	最大弯拉应变/ με	抗弯拉强度/ MPa	弯曲劲度模量/ MPa
未老化	GM⁃HVA	3 987	7.282	1 825
	M⁃HVA	3 256	6.651	2 042
	TPS	3 344	6.478	1 937
短期老化	GM⁃HVA	2 965	5.139	1 733
	M⁃HVA	2 398	4.344	1 811
	TPS	1 954	3.983	2 038
长期老化	GM⁃HVA	1 578	2.552	1 617
	M⁃HVA	1 193	2.039	1 709
	TPS	894	1.277	1 428

名称	沥青的种类	最大弯拉应变/ με	抗弯拉强度/ MPa	弯曲劲度模量/ MPa
未老化	GM⁃HVA	3 987	7.282	1 825
	M⁃HVA	3 256	6.651	2 042
	TPS	3 344	6.478	1 937
短期老化	GM⁃HVA	2 965	5.139	1 733
	M⁃HVA	2 398	4.344	1 811
	TPS	1 954	3.983	2 038
长期老化	GM⁃HVA	1 578	2.552	1 617
	M⁃HVA	1 193	2.039	1 709
	TPS	894	1.277	1 428
