Research progress in asphalt modification with graphene⁃doped SBS and its derivatives

doi:10.19491/j.issn.1001-9278.2025.08.022

Abstract

Abstract:

This paper reviewed the recent advances in the development of styrene⁃butadiene⁃styrene block copolymer （SBS）/graphene composite asphalt materials. First， various preparation methods for SBS/graphene and its derivatives⁃modified asphalt composites were critically analyzed. Subsequently， the effect of graphene⁃based materials on the key pavement performance characteristics of SBS⁃modified asphalt was analyzed. Finally， the underlying modification mechanisms for SBS⁃modified asphalt with graphene and its derivatives were discussed.

Key words: asphalt pavement, styrene?butadiene?styrene block copolymer modified asphalt, graphene, modification mechanism

CLC Number:

TQ320.7

DU Jiegui, WANG Peng, LI Yifeng, LI Hongxiang, LI Song. Research progress in asphalt modification with graphene⁃doped SBS and its derivatives[J]. China Plastics, 2025, 39(8): 139-144.

Figures/Tables 7

改性沥青类型	制备设备		制备参数			参考文献
改性沥青类型	高速剪切机	超声分散仪	温度/℃	时间/min	搅拌速率/r·min^-1	参考文献
石墨烯	√	—	175	40	4 000	［19］
	√	—	180	125	5 500	［20］
	√	—	170	10/40/20	1 500/3 000/4 000	［21］
	√	—	180	70	4 000	［22］
	√	—	180	60	15 000	［23］
氧化石墨烯	√	—	150	45	—	［24］
	√	—	170	60	5 000	［25］
	—	√	—	—	—	［26］
	√	—	170	45	3 000	［27］
	√	—	170	30	4 000	［28］
	√	—	170	45	3 000	［29］

Tab.1. Preparation method of SBS modified asphalt doped with graphene and its derivatives

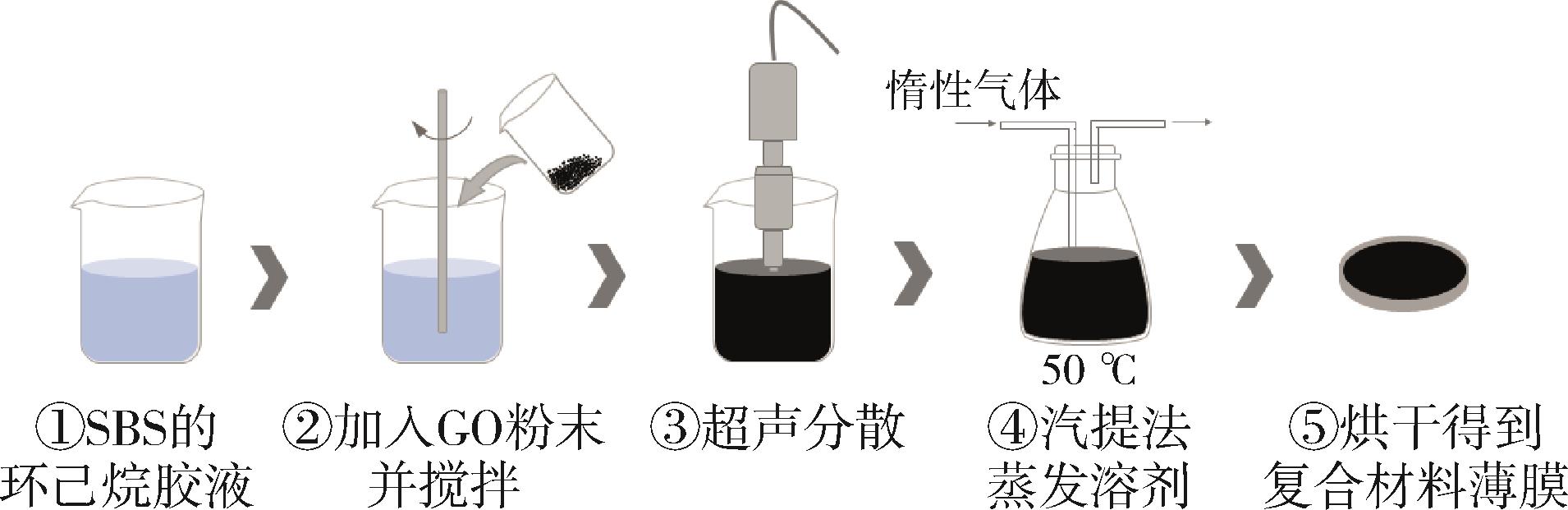

Fig.1. Preparation process of the SBS/graphene oxide complex［26］

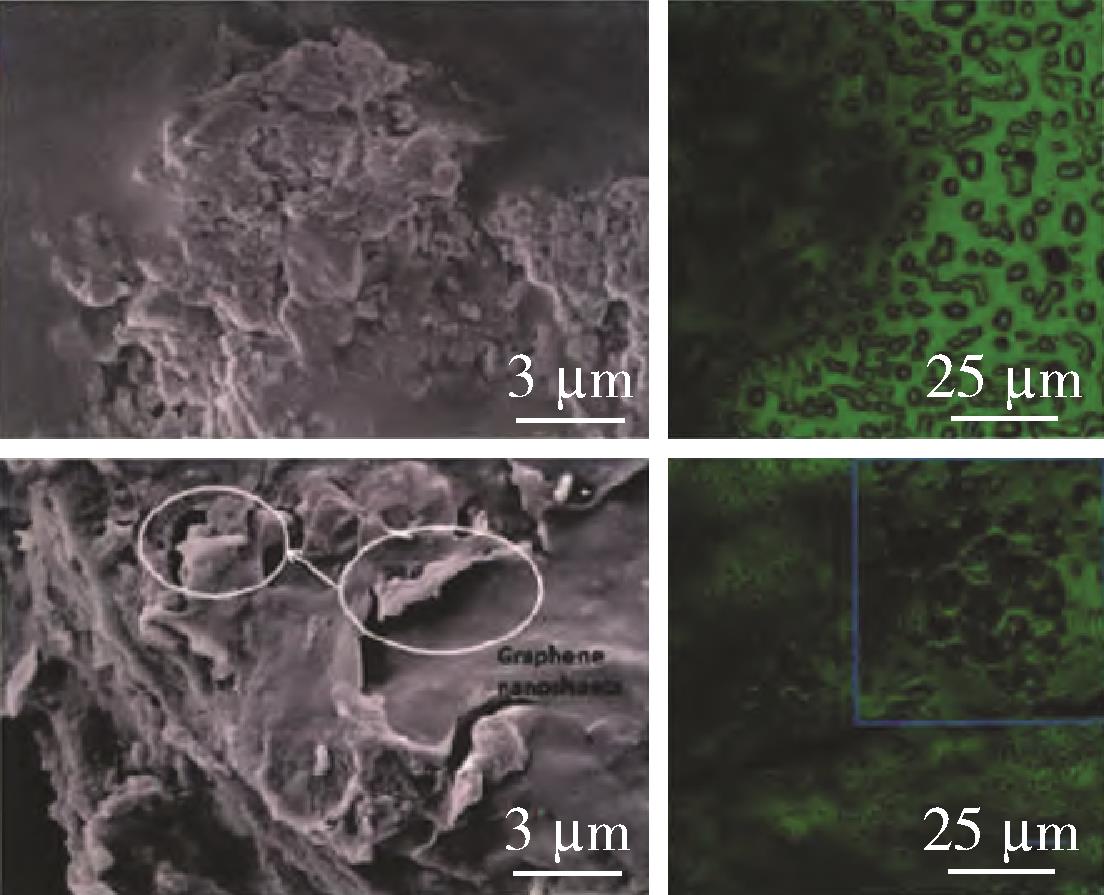

Fig.2. Microstructure of the SBS modified asphalt doped with graphene［20］

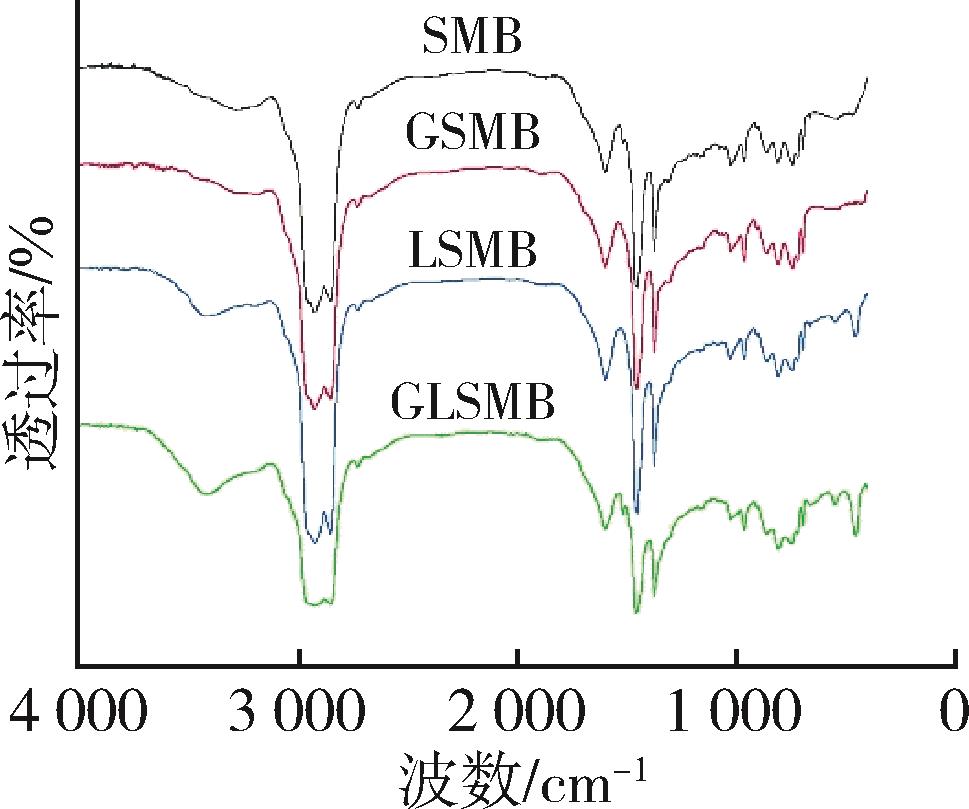

Fig.3. Infrared spectra of the SBS/graphene modified asphalt doped with graphene ［31］

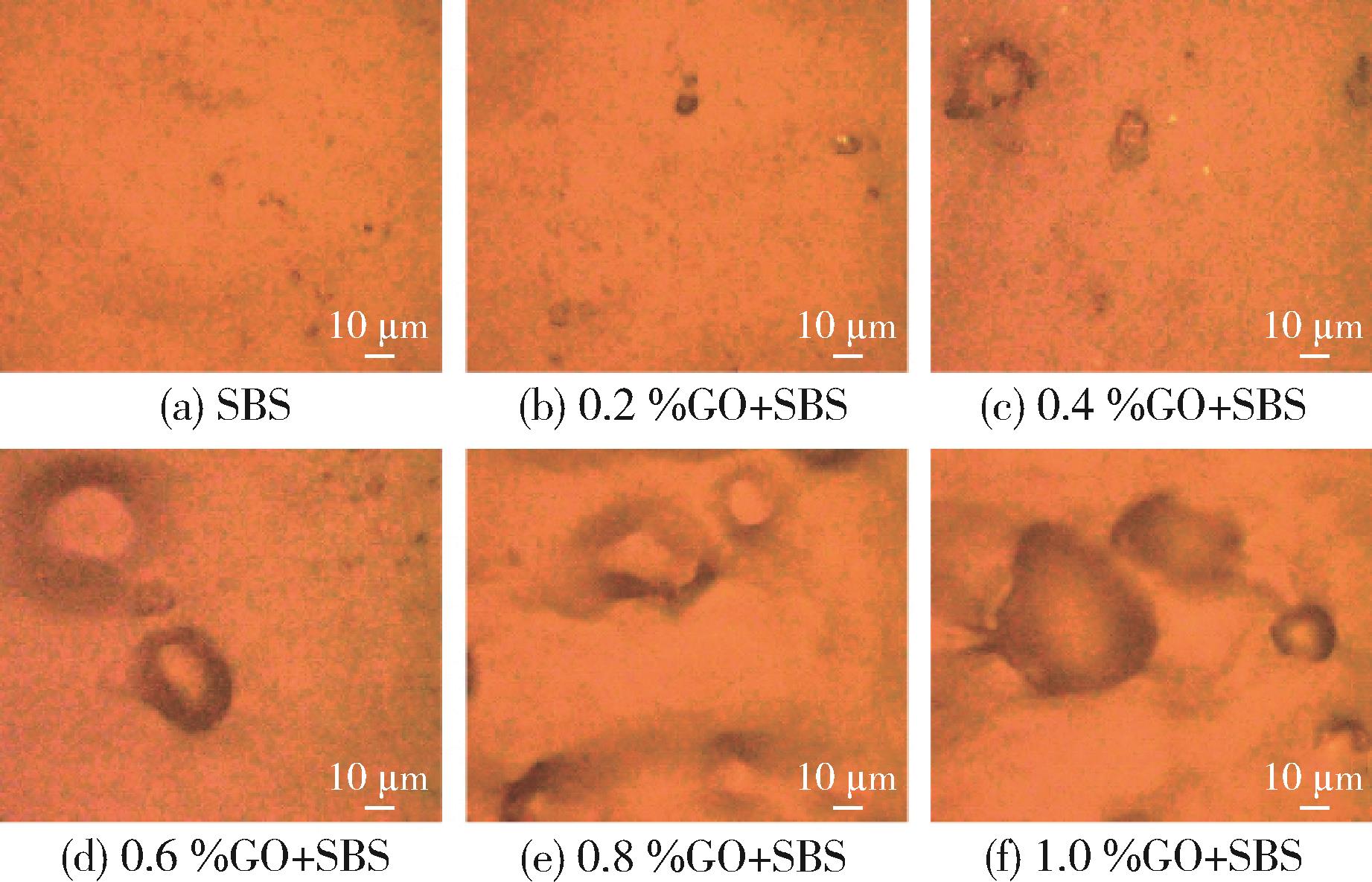

Fig.4. Optical microscope morphology of SBS modified asphalt doped with graphene oxide［36］

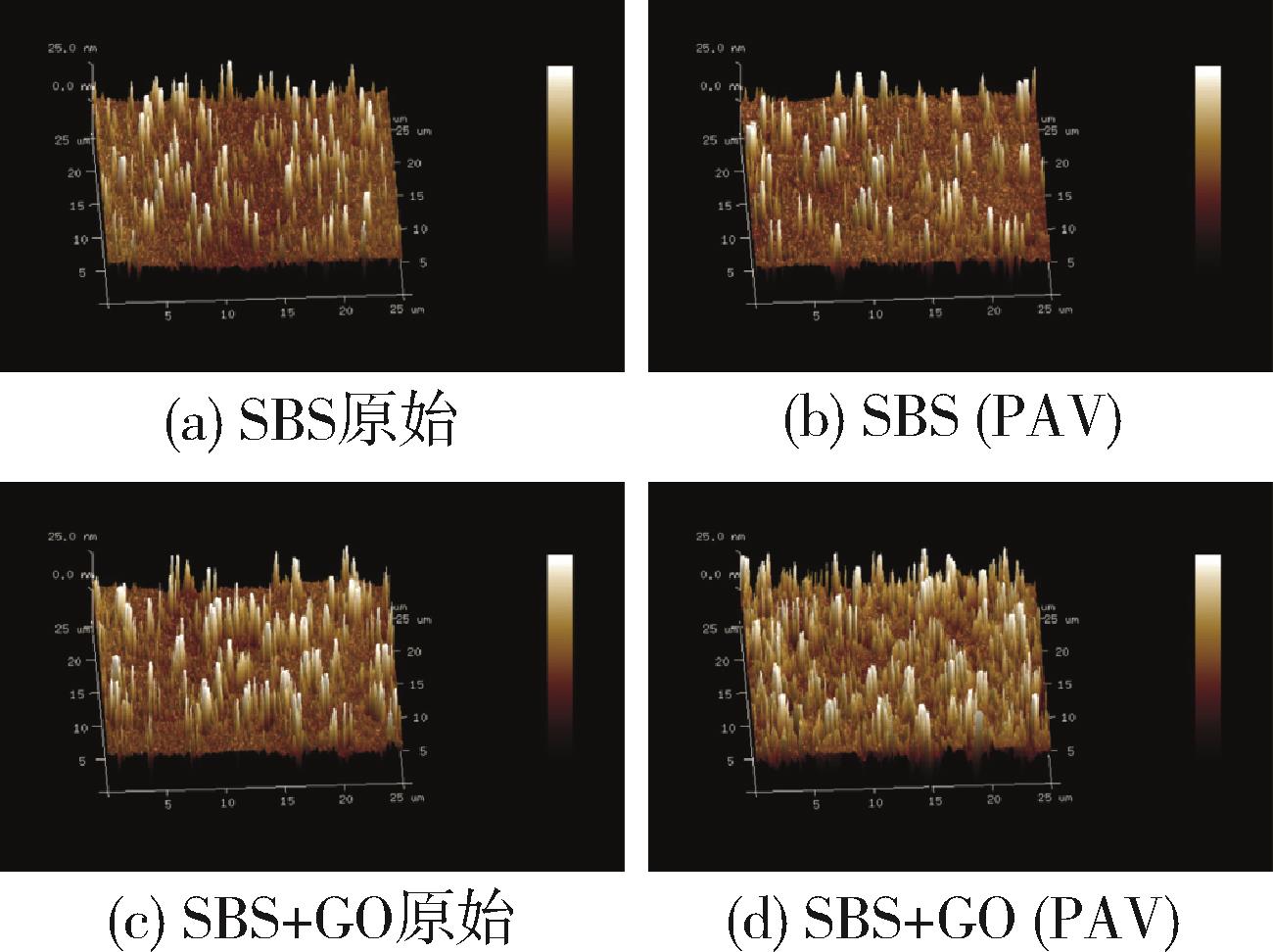

Fig.5. Atomic force microscope morphology of SBS modified asphalt doped with graphene oxide［29］

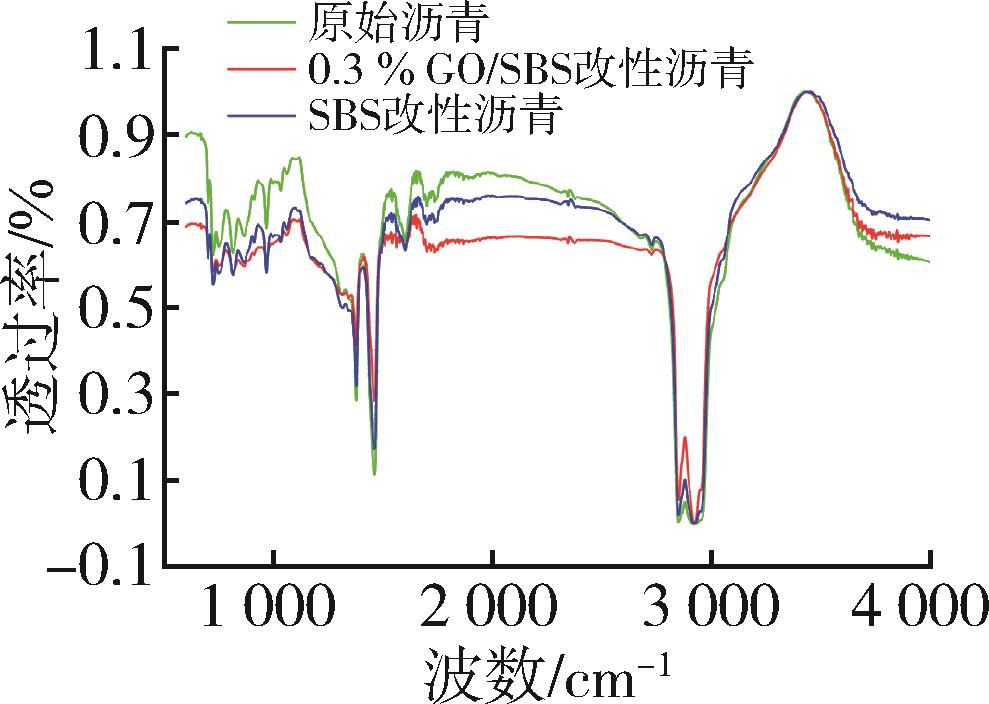

Fig.6. FTIR spectra of different types of asphalt［41］
