Research progress in material residence time in plasticizing system of screw extruders

doi:10.19491/j.issn.1001-9278.2025.10.021

Abstract

Abstract:

This paper comprehensively reviews the current understanding of residence time distribution （RTD） within the plasticizing system of screw extruders. The core principles and characteristics of RTD were explained， and the primary influence factors were discussed. An overview of contemporary measurement techniques was also provided. The review highlighted the role of RTD as a robust indicator of mixing uniformity during extrusion and underscored its broad application potential in novel extrusion processes. Ultimately， investigating RTD offers innovative approaches for driving the extrusion industry toward greater precision and intelligent manufacturing.

Key words: residence time distribution, screw extruder, experimental measurement, numerical simulation

CLC Number:

TQ320.5

ZHAO Lin, YANG Gaopin, YANG Weimin. Research progress in material residence time in plasticizing system of screw extruders[J]. China Plastics, 2025, 39(10): 135-140.

Figures/Tables 7

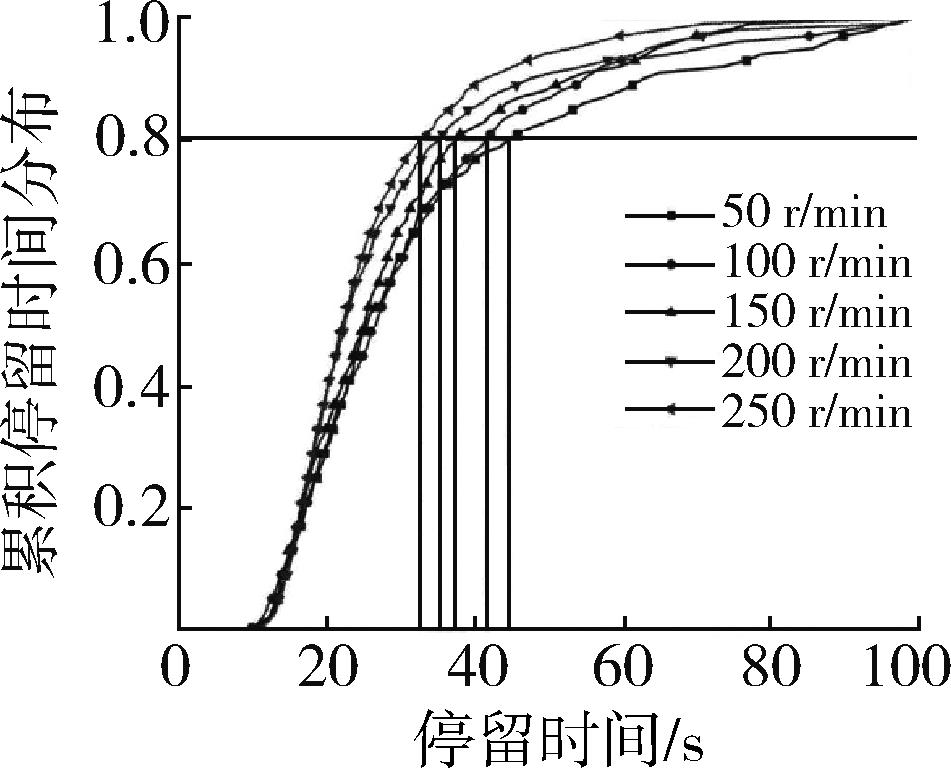

Fig.1. Cumulative residence time of the corresponding flow field at different screw speeds

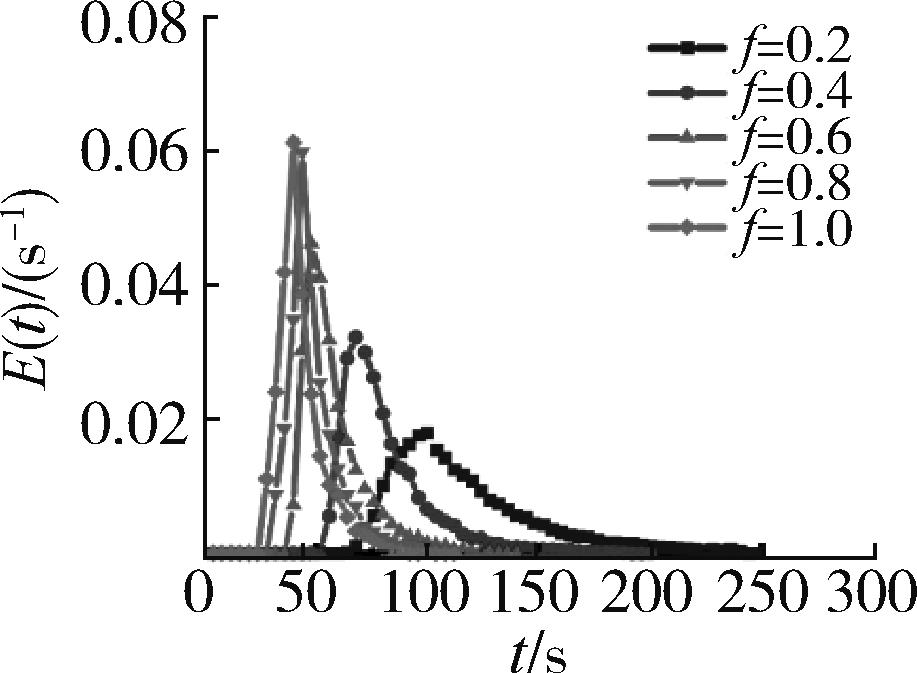

Fig.2. Residence time distribution curve under feeding influence fullness

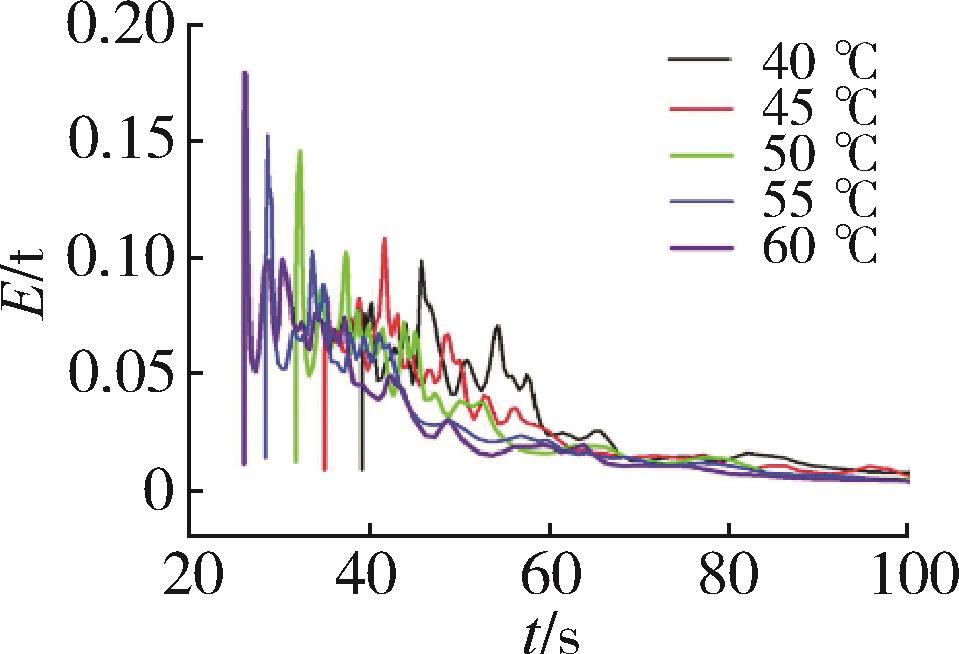

Fig.3. Influence of barrel temperature on residence time distribution

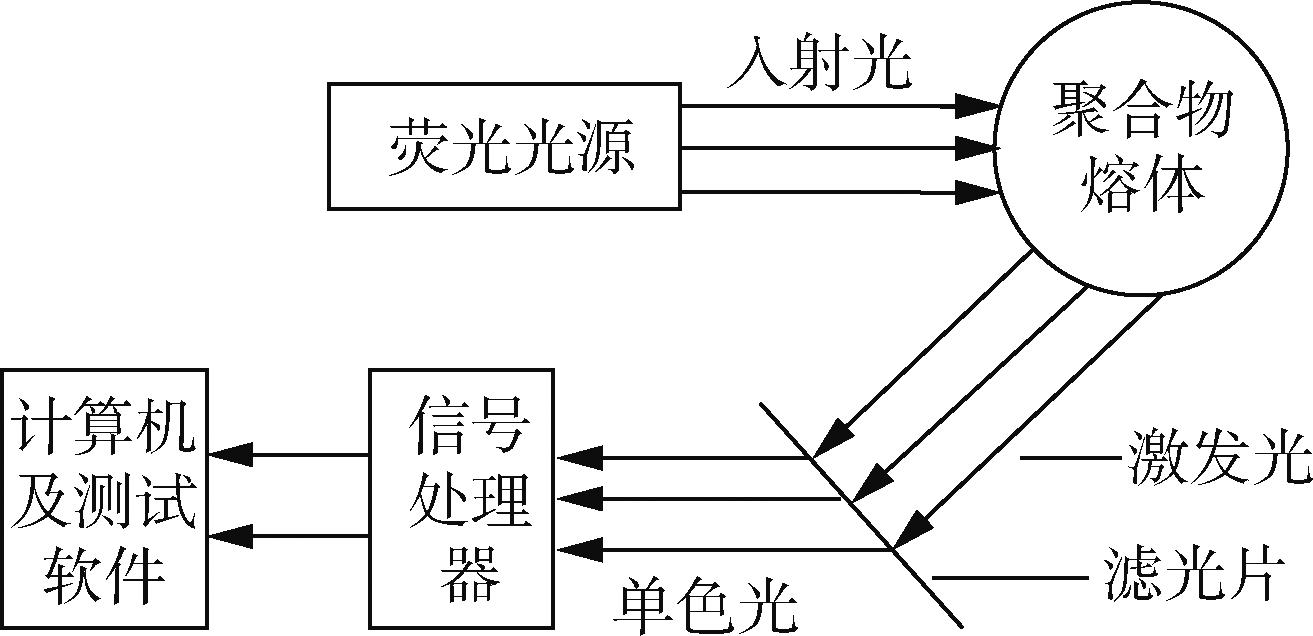

Fig.4. Schematic diagram of fluorescence online detection

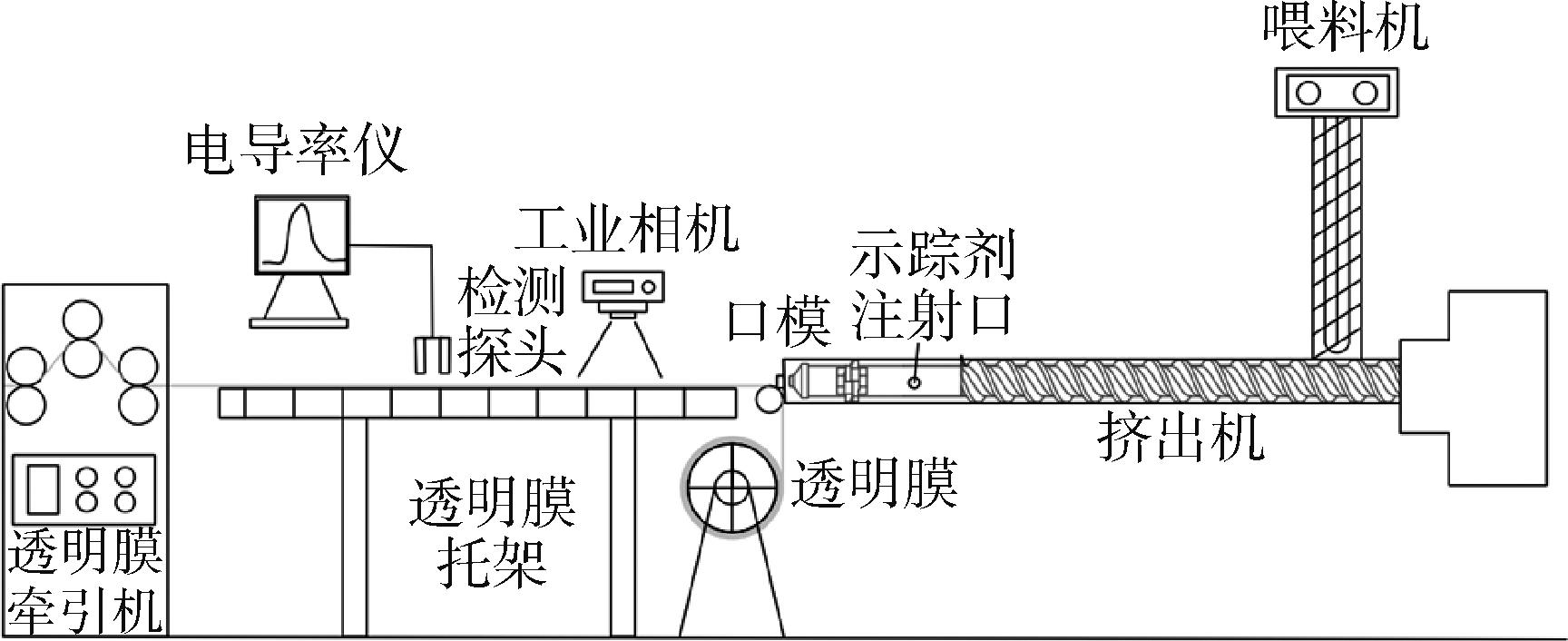

Fig.5. conductivity method detection device

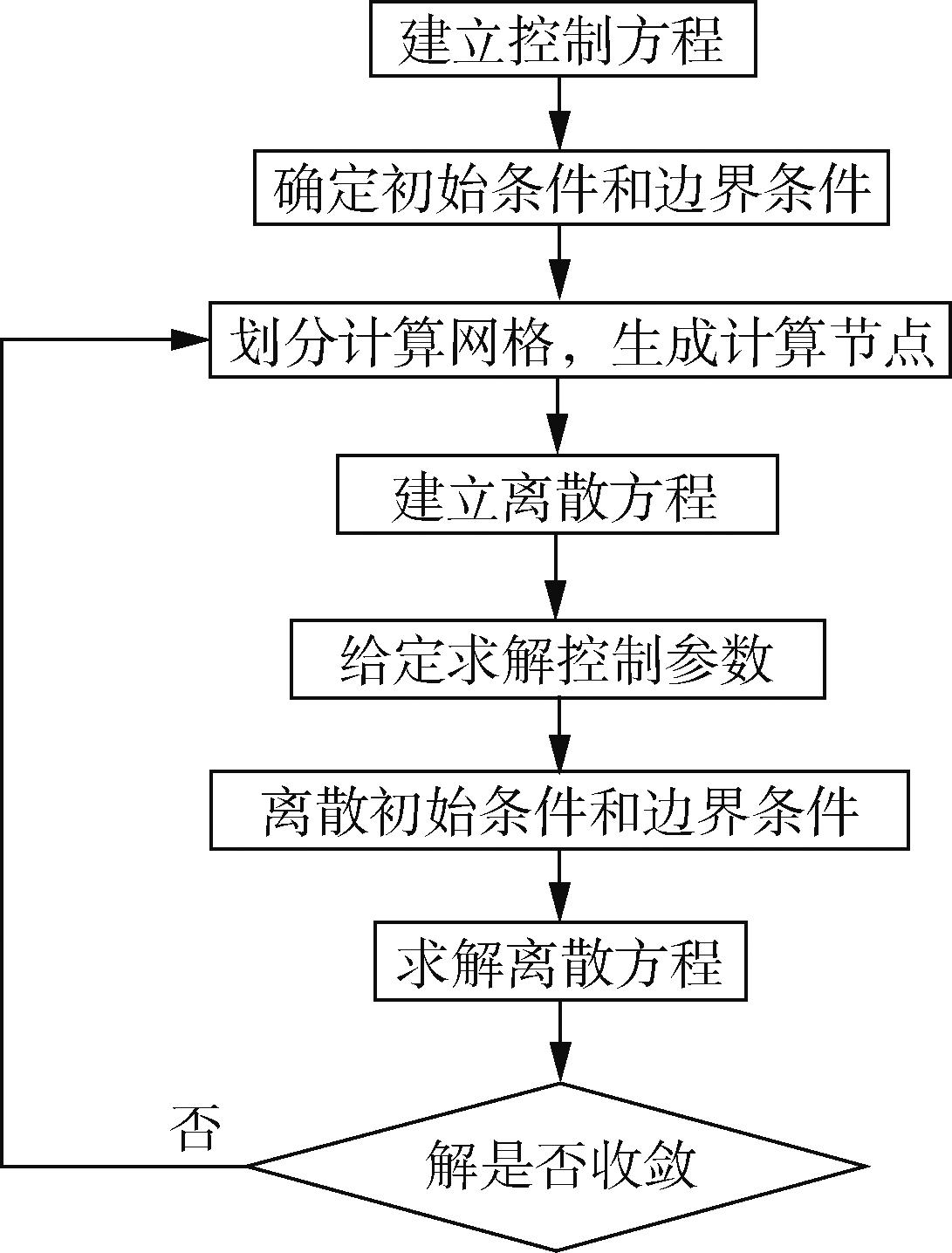

Fig.6. CFD workflow diagram

Fig.7. Finite element model of screw components and flow channel

References 41
