塑料燃油箱焊接附件的注射成型失效分析

陈翱翔¹, 王志红¹, 高吭²()

^1.武汉理工大学汽车工程学院，武汉 430070
^2.武汉金达利科技有限公司, 武汉 430070

收稿日期:2020-01-13 出版日期:2020-08-26 发布日期:2020-08-26

Failure Analysis of Injection Molding of Plastic Fuel Tank Welding Accessories

Aoxiang CHEN¹, Zhihong WANG¹, Hang GAO²()

^1.School of Automotive Engineering, Wuhan University of Technology, Wuhan 430070, China
^2.Wuhan Kinderly Technology Co, Ltd, Wuhan 430070, China

Received:2020-01-13 Online:2020-08-26 Published:2020-08-26
Contact: Hang GAO E-mail:chenax528@163.com

摘要/Abstract

摘要：

通过对塑料燃油箱的加油口组件、燃油泵法兰组件以及排油口组件在注射成型中出现的熔接痕裂纹、嵌件变形以及跑胶等失效模式的分析及验证，最终获得外观良好、性能优良的焊接附件产品，为保证塑料燃油箱的品质奠定了坚实的基础。

关键词: 塑料燃油箱, 注射成型, 熔接痕裂纹, 跑胶

Abstract:

A good appearance and high quality were achieved for the welding accessory products through the analysis and verification of failure modes such as welding cracks, insert deformation and running glue during the injection molding process of the fuel filler assembly, the fuel pump flange assembly, and the drain assembly of plastic fuel tank. This lays the solid foundation for ensuring the high quality of plastic fuel tanks.

Key words: plastic fuel tank, injection molding, welding cracks, running glue

中图分类号:

TQ320.66⁺2

陈翱翔, 王志红, 高吭. 塑料燃油箱焊接附件的注射成型失效分析[J]. 中国塑料, 2020, 34(8): 63-66.

Aoxiang CHEN, Zhihong WANG, Hang GAO. Failure Analysis of Injection Molding of Plastic Fuel Tank Welding Accessories[J]. China Plastics, 2020, 34(8): 63-66.

图/表 12

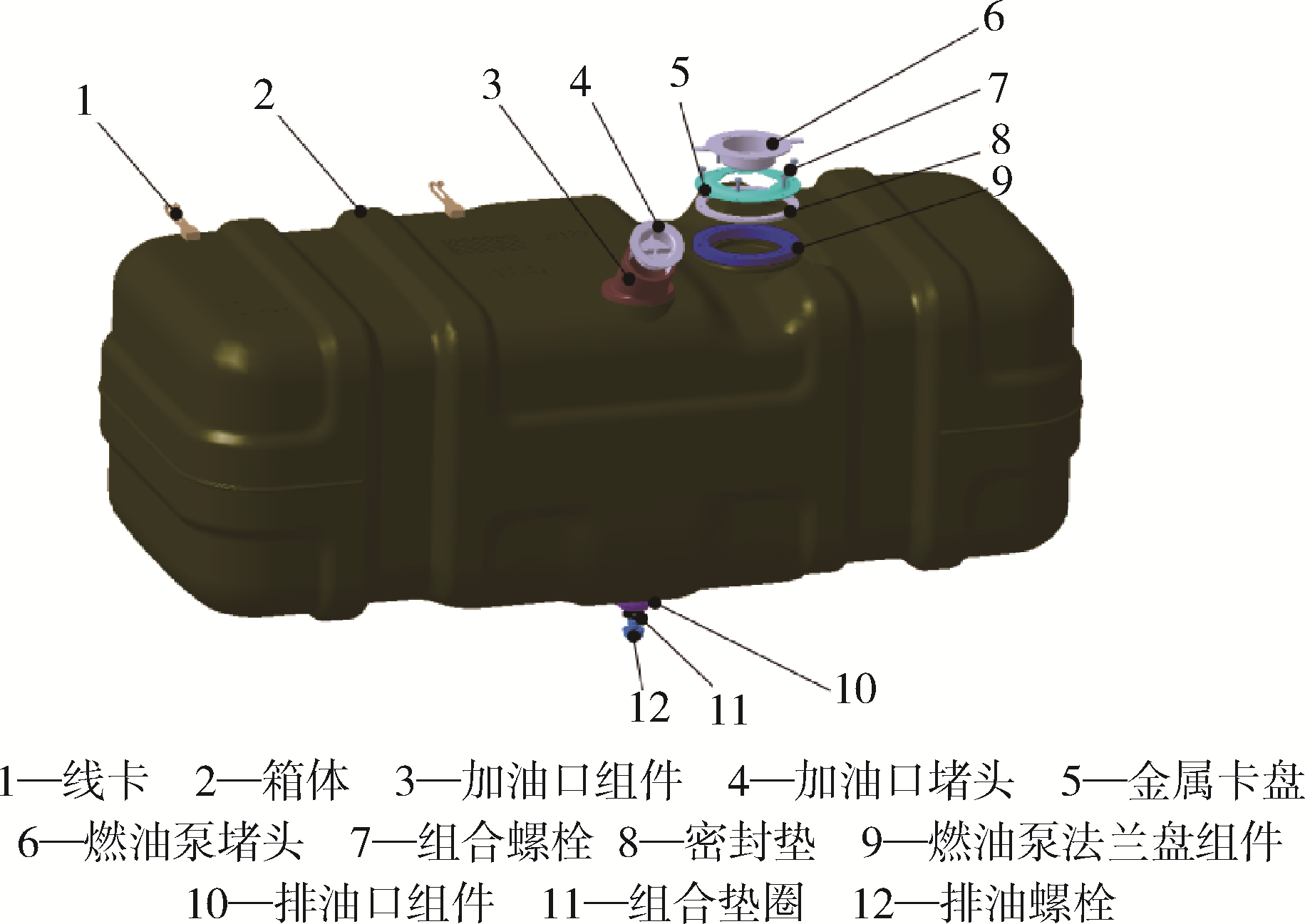

图1 商用车塑料燃油箱结构

Fig.1 Commercial vehicle plastic fuel tank structure

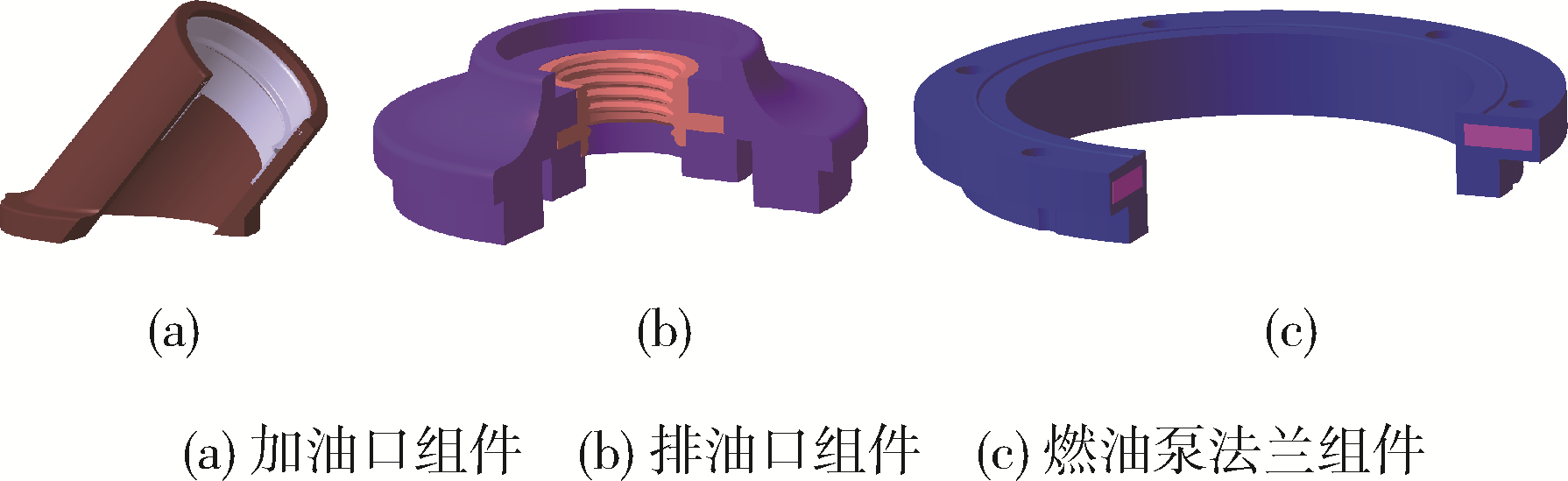

图2 焊接附件结构

Fig.2 Structure of welding attachments

材料名称	熔体流动速率/g·10 min^-1	密度/g·cm^-3	耐环境应力开裂性能（ESCR）/h	拉伸屈服应力/MPa	断裂伸长率/%	弯曲模量/MPa
PTX?6	7	0.949	>1 000	24	>700	1 100
MS201B	8.4	0.948	720	24	835	1 029
PA6GF15	67.65	1.23	-	125.6	-	5 800

表1 部分材料的物理性能对比

Tab.1 Comparison of physical properties of some materials

图3 加油口失效模式

Fig.3 Fuel port failure mode

图4 加油口流道系统

Fig.4 Fuel port running system

次数	进胶点规格	分流道规格	主流道规格
第一次	1.8 mm×0.8 mm	Φ6 mm	6 mm、锥度1 °
第二次	6.9 mm×3.2 mm	10 mm×9 mm	8.2 mm、锥度2 °

表2 流道系统规格

Tab.2 Specifications of fuel port running system

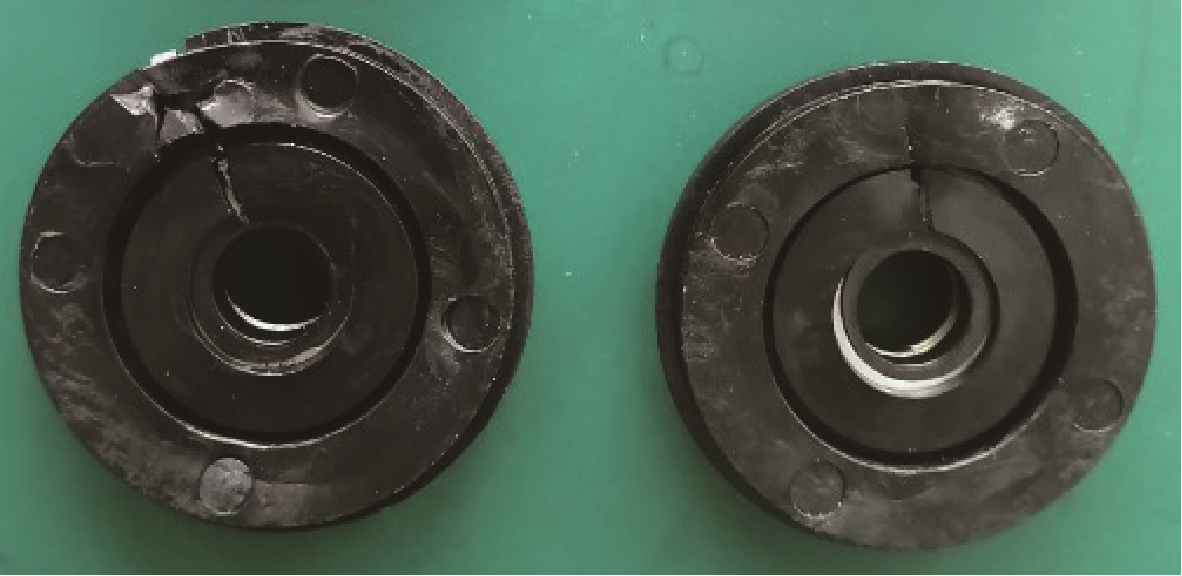

图5 燃油泵法兰组件的失效模式

Fig.5 Fuel pump flange assembly failure mode

图6 燃油泵法兰组件流道系统

Fig.6 Running system for fuel pump flange assembly

次数	进胶点规格	分流道规格	主流道规格
第一次	0.86 mm×0.58 mm	半圆形Φ4 mm	Φ6.87 mm、锥度2 °
第二次	1.37 mm×2.73 mm	5.55 mm×3.5 mm	Φ6.87 mm、锥度2 °
第三次	1.37 mm×2.73 mm	Φ6 mm	Φ6.87 mm、锥度2 °

表3 流道系统规格

Tab.3 Specifications of fuel pump flange assembly running system

图7 排油口组件失效模式

Fig.7 Drain port assembly failure mode

图8 排油口流道系统

Fig.8 Running system for drain port assembly

次数	进胶点规格	分流道规格	主流道规格
第一次	1.6 mm×0.7 mm	Φ5 mm	Φ5 mm、锥度0.7 °
第二次	3.7 mm×1.3 mm	Φ6 mm	Φ8.4 mm、锥度2 °

表4 流道系统规格

Tab.4 Drain port assembly running system specifications
