改性TPS对PPC基复合材料流变、微观形貌和力学性能的影响

doi:10.19491/j.issn.1001-9278.2021.06.001

中国塑料 ›› 2021, Vol. 35 ›› Issue (6): 1-6.DOI: 10.19491/j.issn.1001-9278.2021.06.001

• 材料与性能 • 下一篇

改性TPS对PPC基复合材料流变、微观形貌和力学性能的影响

蒋果(), 卢婉霞, 张水洞

华南理工大学机械与汽车工程学院，聚合物成型加工工程教育部重点实验室，高分子先进制造技术及装备重点实验室，广州 510640

收稿日期:2021-01-18 出版日期:2021-06-26 发布日期:2021-06-23
基金资助:
广东省自然科学基金(2021A1515012608);广州市科技项目(201904010365)

Effect of Modified Thermoplastic Starch （TPS） on Rheology， Morphology and Mechanical Properties of PPC/TPS Composites

JIANG Guo(), LU Wanxia, ZHANG Shuidong

Key Laboratory of Polymer Processing Engineering Ministry of Education，Key Laboratory of Technique and Equipment for Macromolecular Advanced Manufacturing，School of Mechanical & Automotive Engineering，South China University of Technology，Guangzhou 510640，China

Received:2021-01-18 Online:2021-06-26 Published:2021-06-23
Contact: JIANG Guo E-mail:jiangguo@scut.edu.cn

摘要/Abstract

摘要：

分别以无水醋酸锌（ZA）和酒石酸（TA）作为热塑性淀粉（TPS）的改性剂，通过熔融共混法制备了改性TPS及聚甲基乙撑碳酸酯（PPC）/改性TPS复合材料，并采用旋转流变仪、傅里叶变换红外光谱仪、扫描电子显微镜、热重分析仪、差示扫描量热仪等分析表征了改性TPS对复合材料流变行为、微观形貌和力学性能的影响。结果表明，与ZA相比，TA更能促进TPS在PPC基体相中分散，较低含量TA改性TPS（TPS-TA）的加入使复合材料的力学性能提高；添加10 %（质量分数，下同）TPS-TA的复合材料综合性能最佳，其拉伸强度比纯PPC提高了2.41 MPa、5 %质量损失温度（T_{5 %}）提高了31.7 ℃ 。

关键词: 聚甲基乙撑碳酸酯, 改性淀粉, 复合材料, 力学性能, 流变性能, 微观形貌

Abstract:

Anhydrous zinc acetate （ZA）-modified thermoplastic starch （TPS） and tartaric acid （TA）-modified TPS were prepared through a twin?screw extruder and then designated as TPS?ZA and TPS?TA， respectively. The rheological behavior， morphology and mechanical properties of poly（propylene carbonate）（PPC）/TPS composites were investigated. The results indicated that compared to ZA， TA could help to improve the dispersibility of TPS in the PPC matrix. The mechanical properties of the composites were increased with the addition of TPS-TA at low contents. The PPC/TPS composites achieved optimal performance at a TPS-TA dosage of 10 wt%. The tensile strength of the composites increased up to 8.11 MPa from 5.70 MPa of pure PPC， and their characteristic temperature at 5 % weight loss also increased 31.7 ℃.

Key words: poly（propylene carbonate）, modified starch, composite, mechanical property, rheological behavior, morphology

中图分类号:

TQ323.4

蒋果, 卢婉霞, 张水洞. 改性TPS对PPC基复合材料流变、微观形貌和力学性能的影响[J]. 中国塑料, 2021, 35(6): 1-6.

JIANG Guo, LU Wanxia, ZHANG Shuidong. Effect of Modified Thermoplastic Starch （TPS） on Rheology， Morphology and Mechanical Properties of PPC/TPS Composites[J]. China Plastics, 2021, 35(6): 1-6.

图/表 9

样品名称	PPC	TPS	TPS?TT_0.5	TPS?ZA₃	TPS?ZA₅
PPC/TPS10 %	90	10	0	0	0
PPC/TPS20 %	80	20	0	0	0
PPC/TPS?TA_0.55 %	95	0	5	0	0
PPC/TPS?TA_0.510 %	90	0	10	0	0
PPC/TPS?TA_0.520 %	80	0	20	0	0
PPC/TPS?ZA₃10 %	90	0	0	10	0
PPC/TPS?ZA₃20 %	80	0	0	20	0
PPC/TPS?ZA₅10 %	90	0	0	0	10
PPC/TPS?ZA₅20 %	80	0	0	0	20

表1 实验配方表 (%)

Tab.1 Experimental formula

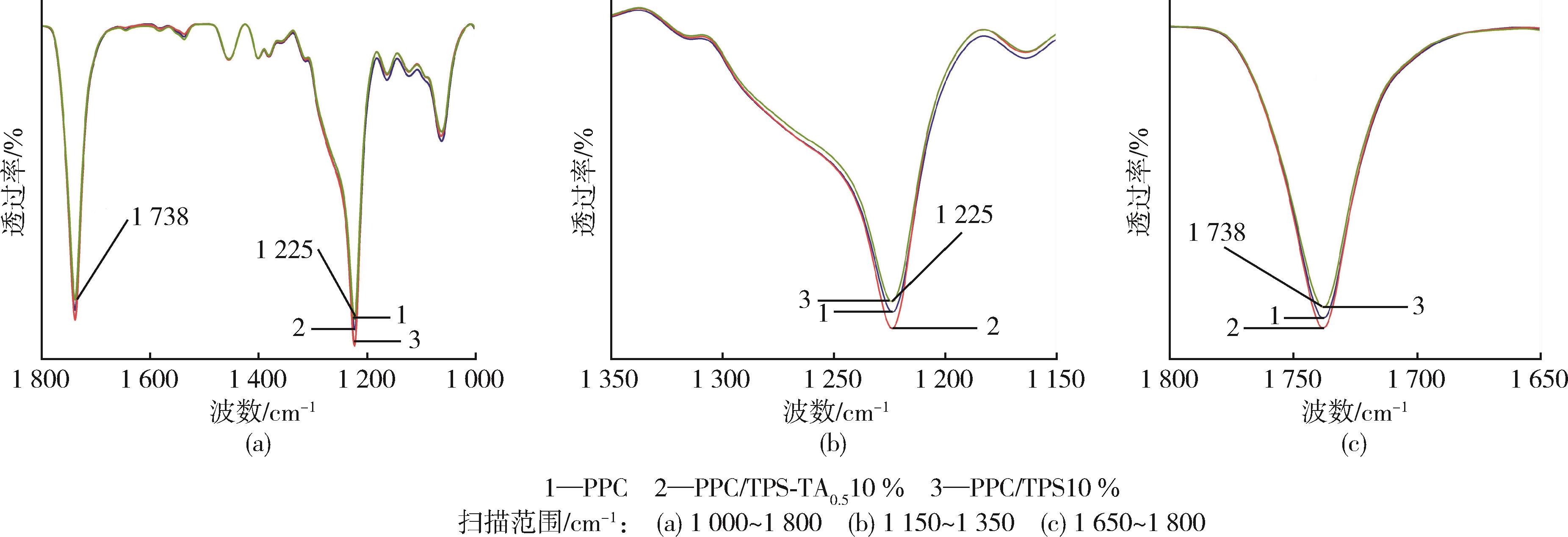

图1 PPC及PPC/改性TPS复合材料的FTIR谱图

Fig.1 FTIR of PPC and PPC/modified TPS composites

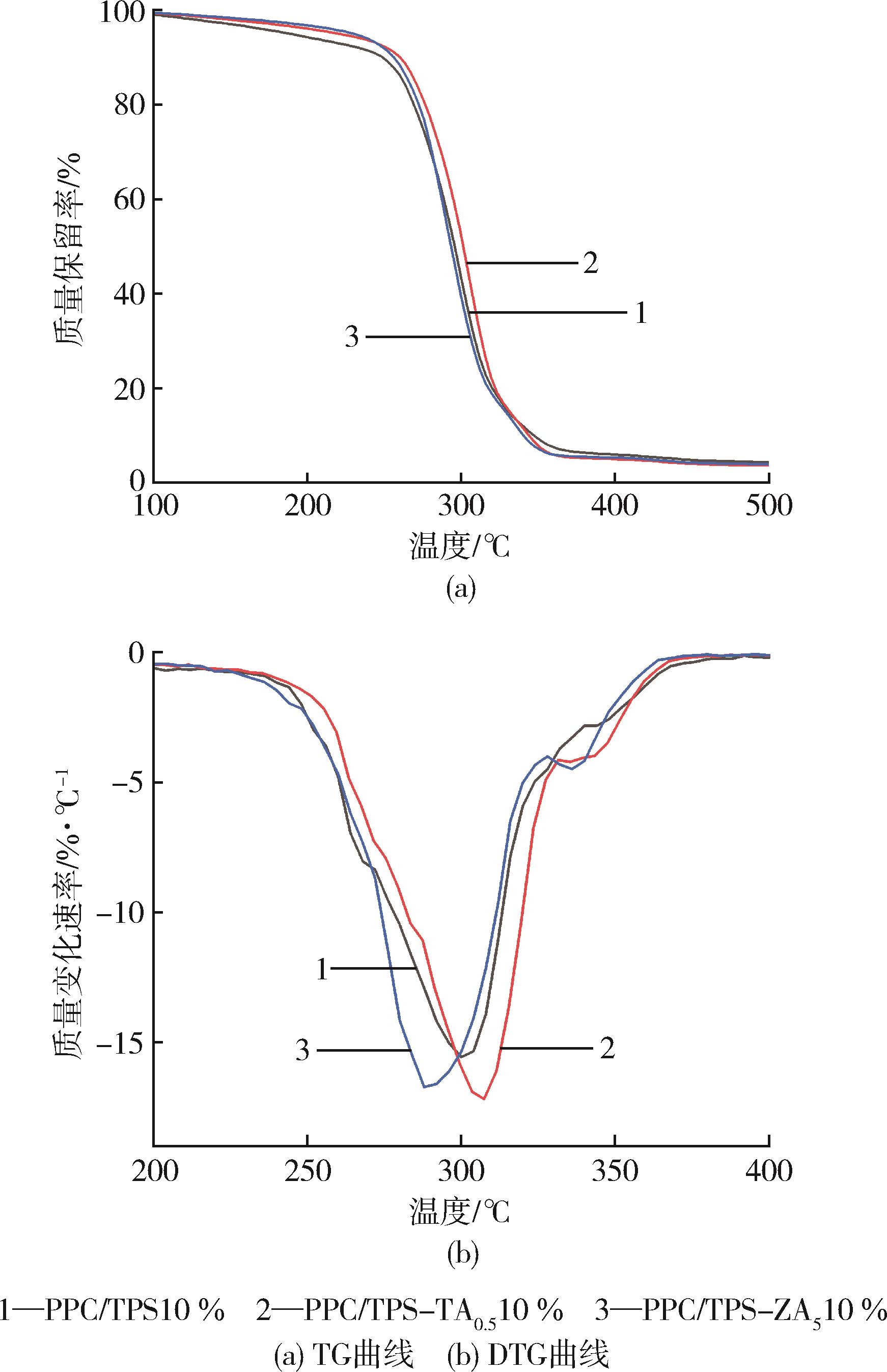

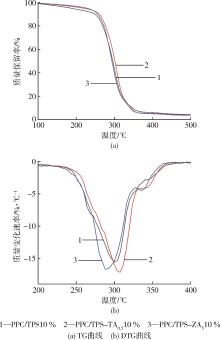

图2 PPC/改性TPS复合材料的TG和DTG曲线

Fig.2 TG and DTG curves of PPC/modified TPS composites

样品	T_{5 %}/℃	T_{10 %}/℃	T_{50 %}/℃	T_max/℃
PPC/TPS10 %	188.4	249.1	295.8	301.2
PPC/TPS?TA_0.510 %	220.1	260.4	301.4	305.9
PPC/TPS?ZA₅10 %	229.9	256.3	293.4	289.4

表2 PPC/改性TPS复合材料的TG数据

Tab.2 TGA data of PPC/modified TPS composites

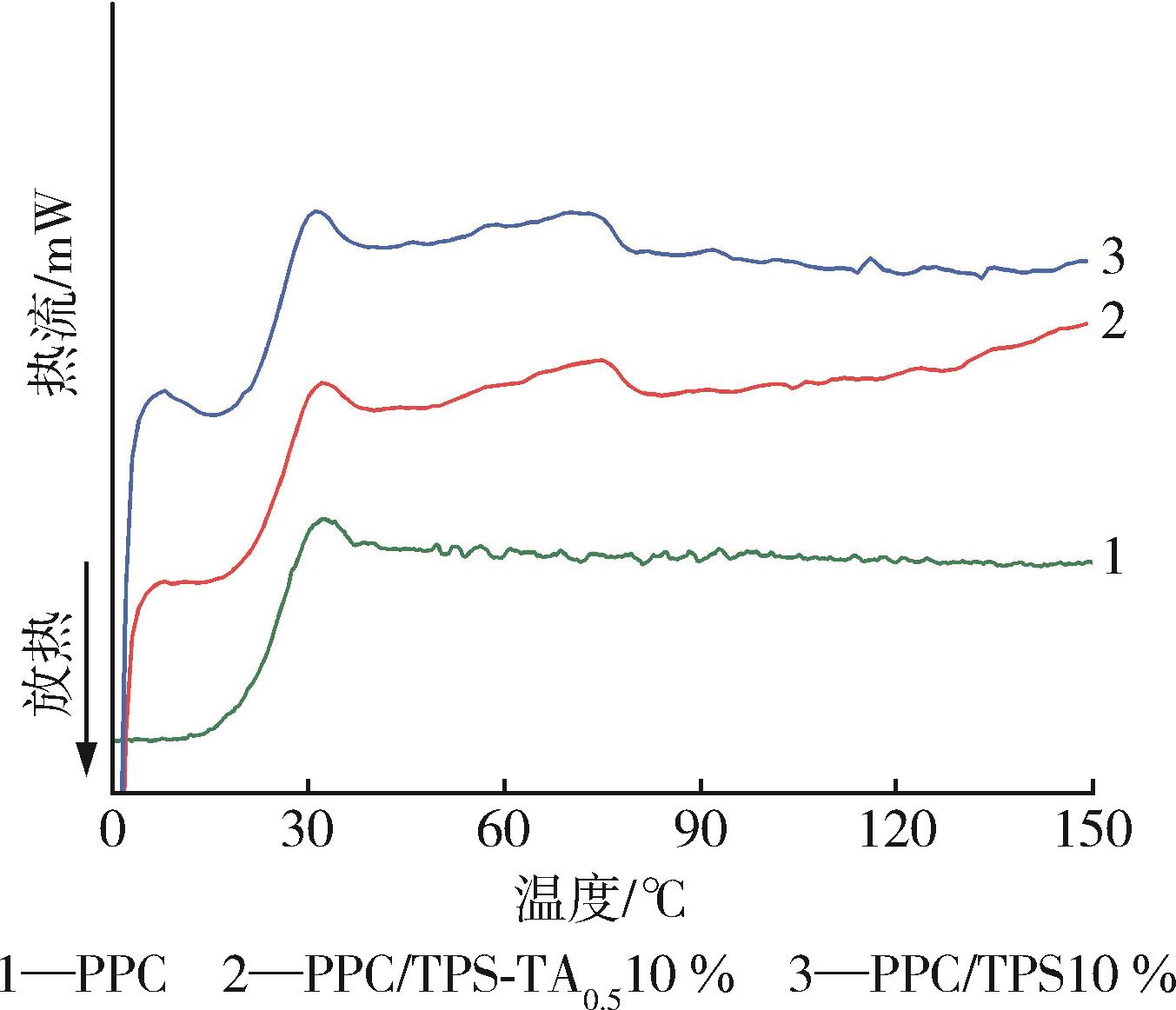

图3 PPC/改性TPS复合材料的DSC曲线

Fig.3 DSC curves of PPC/modified TPS composites

样品	拉伸强度/MPa	断裂伸长率/%
PPC	5.70±0.12	1 267±39
PPC/TPS10 %	7.36±0.08	1 348±28
PPC/TPS20 %	6.77±0.08	1 173±102
PPC/TPS?TA_0.55 %	6.81±0.07	1 408±47
PPC/TPS?TA_0.510 %	8.11±0.30	1 411±89
PPC/TPS?TA_0.520 %	6.93±0.19	1 200±112
PPC/TPS?ZA₃10 %	7.07±0.17	1 343±51
PPC/TPS?ZA₃20 %	5.80±0.35	1 185±35
PPC/TPS?ZA₅10 %	7.31±0.14	1 316±64
PPC/TPS?ZA₅20 %	5.08±0.03	1 251±6

表3 PPC/改性TPS复合材料的力学性能

Tab.3 Mechanical properties of PPC/modified TPS composites

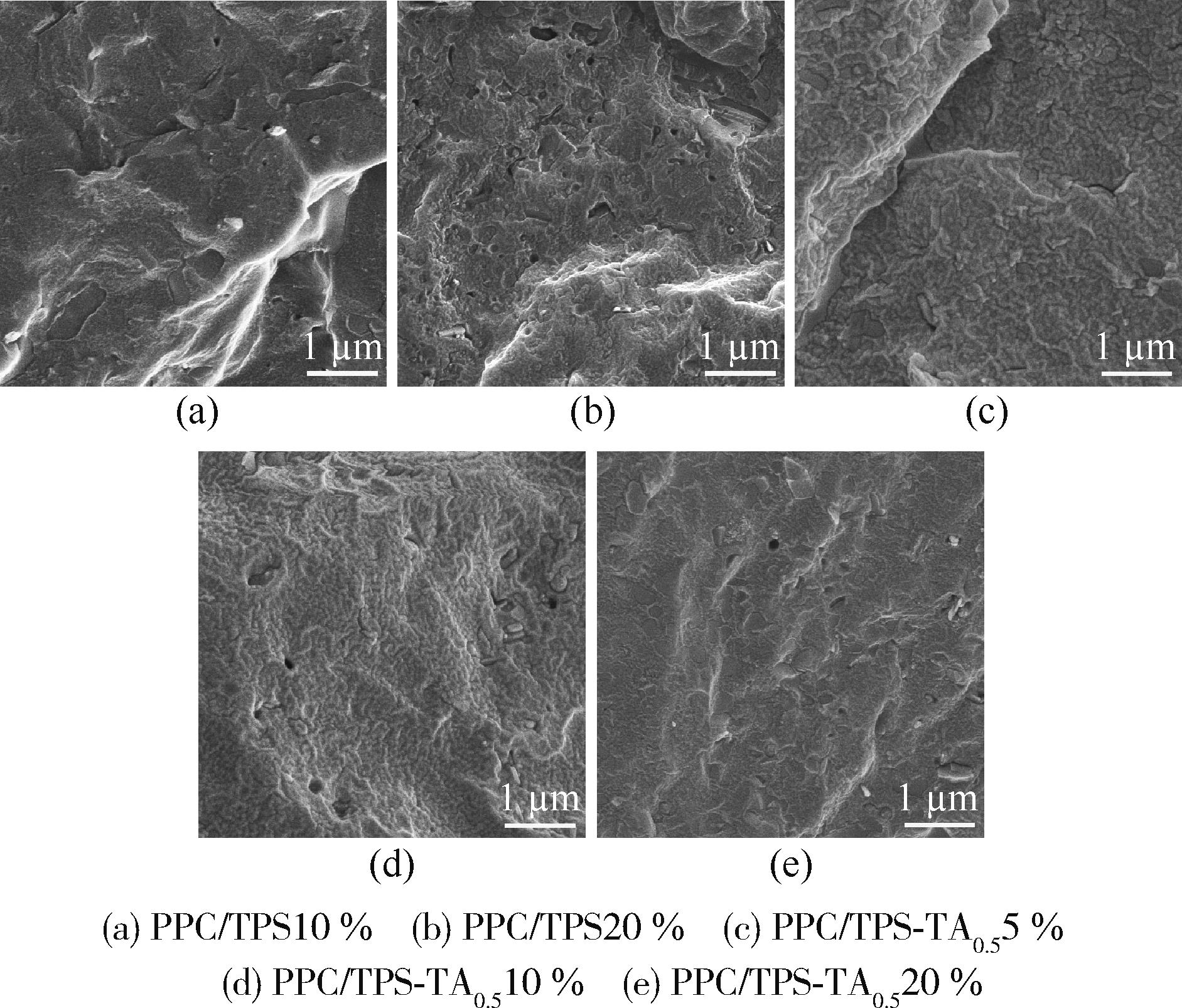

图4 PPC/改性TPS复合材料的SEM照片

Fig.4 SEM of PPC/modified TPS composites

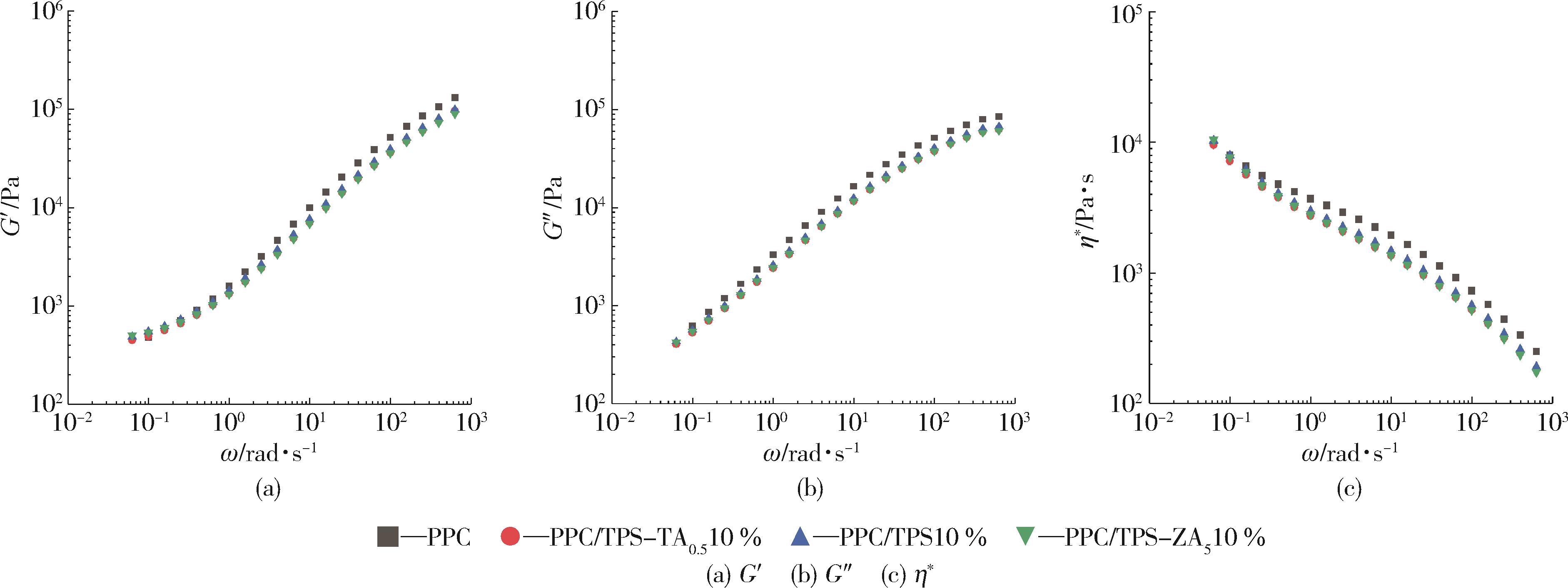

图5 PPC及PPC/改性TPS复合材料的流变性能

Fig.5 Rheological behavior of PPC and PPC/modified TPS composites

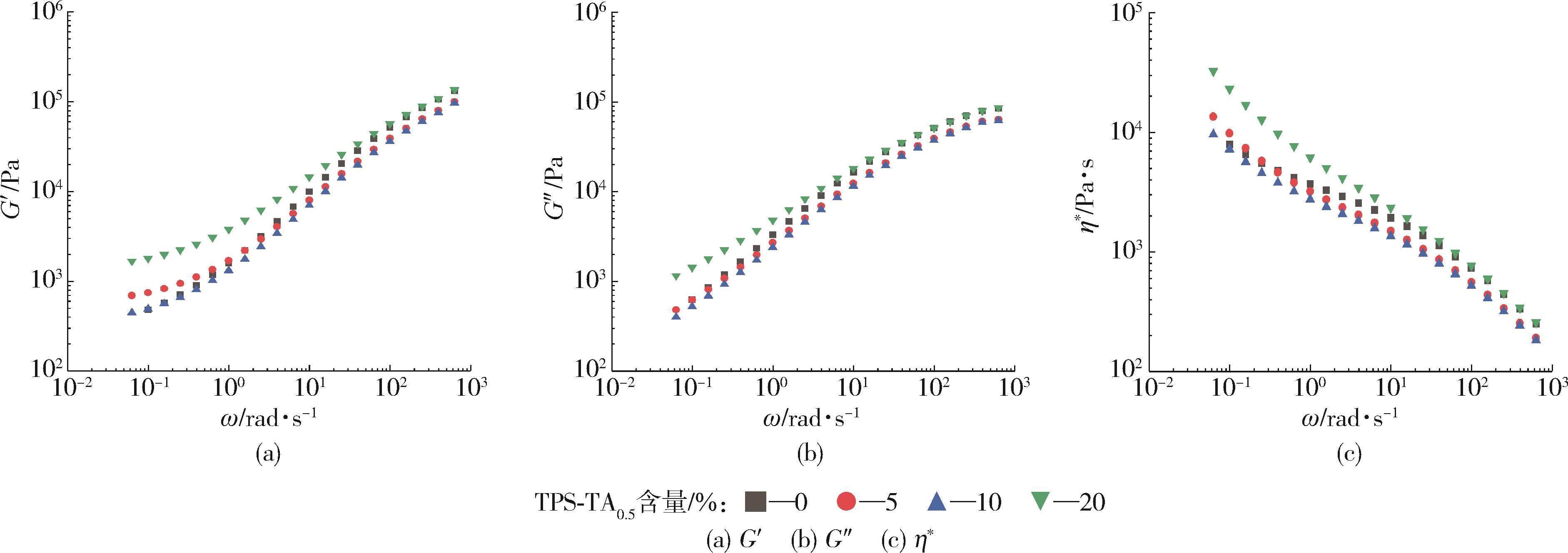

图6 不同TPS?TA0.5含量的PPC/改性TPS复合材料的流变性能

Fig.6 Rheological behavior of PPC/modified TPS composites with different content of TPS?TA0.5

参考文献 12

1	JIANG G， YU L， ZHANG M D， et al. Poly（propylene carbonate）/Poly（3⁃hydroxybutyrate）⁃based Bionanocomposites Reinforced with Cellulose Nanocrystal for Potential Application as A Packaging Material［J］. Polymers for Advanced Technologies， 2019， 31（8）： 853⁃863.
2	KUMARA T S M， RAJINIA N， RAJULUC A V， et al. Improved Mechanical and Thermal Properties of Spent Co⁃ffee Bean Particulate Reinforced Poly（propylene carbonate） Composites［J］. Particulate Science and Technology， 2017，37（5）：639⁃646.
3	ZENG B B， LI Y， WANG L S， et al. Body Temperature Triggered Shape⁃Memory Effect via Toughening Sustainable Poly（propylene carbonate） with Thermoplastic Polyurethane： Toward Potential Application of Biomedical Stents［J］. ACS Sustainable Chemistry & Engineering， 2020， 8（3）： 1 538⁃1 547.
4	ZHU L， LI J L， JIA Y F， et al. Toward High Performance Solid‐state Lithium‐ion Battery with A Promising PEO/PPC Blend Solid Polymer Electrolyte［J］. International Journal of Energy Research， 2020，44（13）： 10 168⁃10 178.
5	SUN J， WEI L Q， LUO S S， et al. Enhanced Properties of the Poly（propylene carbonate）/Poly（butylene succinate） Composites with Chain Extender［J］. Journal of Thermoplastic Composite Materials， 2018， 32（8）： 1 068⁃1 077.
6	寇志敏.聚乳酸/热塑性淀粉多组分生物可降解共混物研究进展［J］. 塑料，2020，49（4）：115⁃119.
	KOU Z M. Recent Advances in Poly（lactic acid）/Thermoplastic Starch Multicomponents Biodegradable Blends［J］. Plastics，2020，49（4）：115⁃119.
7	LIU L， WANG Y， HU Q G， et al. Core⁃Shell Starch Nanoparticles Improve the Mechanical and Thermal Properties of Poly（propylene carbonate）［J］. ACS Sustainable Chemistry & Engineering， 2019， 7（15）： 13 081⁃13 088.
8	PENARANDA O， PERILLA J， AlGECIRA N. A Review of Using Organic Acids to Chemically Modify Starch［J］. Ingenieria e Investigación， 2008， 28（3）：47⁃52.
9	OLIVATO J B， GROSSMANN M V E， BILCK A P， et al. Effect of Organic Acids as Additives on the Performance of Thermoplastic Starch/Polyester Blown Films［J］. Carbohydrate Polymers， 2012， 90（1）：159⁃164.
10	IMAN M， ALI F， et al. Reinforced Poly（Propylene Carbonate） Composite with Enhanced and Tunable Characteristics， an Alternative for Poly（lactic Acid）.［J］. ACS Applied Materials & Interfaces， 2015，7（40）： 22 421⁃22 430.
11	HE Y， TANG H， CHEN Y K， et al. Facile Strategy to Construct Metal–Organic Coordination Thermoplastic Starch with High Hydrophobicity， Glass⁃Transition Temperature， and Improved Shape Recovery［J］. ACS Sustainable Chemistry & Engineering， 2020， 8（23）： 8 655⁃8 663.
12	林泽声.离子/酸化改性对热塑性淀粉及其PBAT共混物的结构与性能影响［D］. 广州：华南理工大学，2018.

[1]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[2]	冯冰涛, 王晓珂, 张信, 孙国华, 汪殿龙, 侯连龙, 马劲松. 连续碳纤维增强热塑性复合材料制备与应用研究进展[J]. 中国塑料, 2022, 36(7): 165-173.
[3]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[4]	宋银宝, 杨建军, 李传敏. PDMS/SiC功能梯度复合材料性能与制造精度研究[J]. 中国塑料, 2022, 36(7): 30-36.
[5]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[6]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[7]	杨小龙, 陈文静, 李永青, 闫晓堃, 王修磊, 谢鹏程, 马秀清. 导电型聚合物/石墨烯复合材料的研究进展[J]. 中国塑料, 2022, 36(6): 165-173.
[8]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[9]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[10]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[11]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[12]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[13]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[14]	刘文, 师文钊, 刘瑾姝, 陆少锋, 周红娟. 电致形状记忆复合材料研究进展[J]. 中国塑料, 2022, 36(4): 175-189.
[15]	阮芳涛, 夏成龙, 张宝根, 曹叶, 刘志, 徐珍珍, 章劲草. 芳纶包覆碳纤维增强环氧树脂的轴向压缩性能研究[J]. 中国塑料, 2022, 36(4): 19-23.

改性TPS对PPC基复合材料流变、微观形貌和力学性能的影响

Effect of Modified Thermoplastic Starch （TPS） on Rheology， Morphology and Mechanical Properties of PPC/TPS Composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 12

相关文章 15

编辑推荐

Metrics

本文评价
