氨丙基低聚硅倍半氧烷及其酰胺化产物的合成与表征

doi:10.19491/j.issn.1001-9278.2022.08.001

中国塑料 ›› 2022, Vol. 36 ›› Issue (8): 1-9.DOI: 10.19491/j.issn.1001-9278.2022.08.001

• 材料与性能 • 下一篇

氨丙基低聚硅倍半氧烷及其酰胺化产物的合成与表征

董佑邦¹, 张泽祺¹^,², 杨荣杰¹^,²()

^1.北京理工大学材料学院，国家阻燃材料工程技术研究中心，北京 100081
^2.北京理工大学，中原阻燃材料研究中心，河南许昌 461000

收稿日期:2022-04-06 出版日期:2022-08-26 发布日期:2022-08-22
通讯作者: 杨荣杰（1963—），男，教授，从事功能阻燃材料与含能材料研究，yrj@bit.edu.cn
E-mail:yrj@bit.edu.cn
基金资助:
国家自然科学基金(22075020)

Synthesis and characterization of aminopropyl oligomeric silsesquioxane and its amidation products

DONG Youbang¹, ZHANG Zeqi¹^,², YANG Rongjie¹^,²()

^1.National Engineering Technology Research Center of Flame Retardant Materials，School of Materials，Beijing Institute of Technology，Beijing 100081，China
^2.Zhongyuan Research Center for Flame Retardant Materials，Beijing Institute of Technology，Xuchang 461000，China

Received:2022-04-06 Online:2022-08-26 Published:2022-08-22
Contact: YANG Rongjie E-mail:yrj@bit.edu.cn

摘要/Abstract

摘要：

由3-氨基丙基三甲氧基硅烷（NH₂-propyl-silane）出发，在碱催化条件下采用水解缩合一锅法合成了笼形氨丙基硅倍半氧烷（NH₂-propyl-POSS）。红外光谱、核磁共振、电喷雾飞行质谱（ESI-TOF）表征结果表明，合成产物NH₂-propyl-POSS是不同大小笼形结构的混合物，其中T8、T9、T10笼形结构含量较高。由NH₂-propyl-POSS分别与乙酸和丙炔酸进行酰胺化反应，进一步合成了乙酰基丙基POSS（CH₃-CONH-POSS）和丙炔酰基丙基POSS（CH≡C—CONH-POSS），并通过红外光谱、氢谱、碳谱分析表征了其结构。X射线衍射分析结果表明，3种POSS均为非晶态结构。通过热重分析可知，NH₂-propyl-POSS具有较高的热稳定性。将NH₂-propyl-POSS用于提高环氧树脂（EP）的热稳定性，添加量为5 %（质量分数，下同）时，EP/NH₂-propyl-POSS共混物的玻璃化转变温度（T_g）提高至180.7 ℃，极限氧指数（LOI）为25.2 %。

关键词: 氨基硅倍半氧烷, 笼型结构, 热性能, 酰胺化

Abstract:

Caged aminopropylsilsesquioxane （NH₂-propyl-POSS） was synthesized through one-pot hydrolysis-condensation under alkali-catalyzed conditions using 3-aminopropyltrimethoxysilane as a raw material. The obtained products were characterized using infrared spectroscopy， nuclear magnetic resonance， and electrospray ionization-time of flight mass spectrometry. The results indicated that the synthesized NH₂-propyl-POSS was a cage-structured mixture with different sizes， and the contents of cage structured T8， T9 and T10 were relatively high. Acetylpropyl POSS and propynoyl POSS were further synthesized through the amidation of NH₂-propyl-POSS with acetic acid and propiolic acid， respectively， and their structures were characterized using infrared spectroscopy， ¹H-NMR spectroscopy， and ¹³C-NMR spectroscopy. X-ray diffraction analysis indicated that the three POSSs were all amorphous structures. According to the thermal decomposition characteristics obtained from thermogravimetric analysis， NH₂-propyl-POSS showed the highest thermal stability among the three POSSs. NH₂-propyl-POSS was used for epoxy resin （EP） to improve its thermal stability. The EP/NH₂-propyl-POSS blends exhibited a glass transition temperature of 180.7 oC and a limiting oxygen index of 25.2 vol% with the addition of 5 wt% POSS.

Key words: aminosilsesquioxane, cage structure, thermal property, amidation

中图分类号:

TQ322.4

董佑邦, 张泽祺, 杨荣杰. 氨丙基低聚硅倍半氧烷及其酰胺化产物的合成与表征[J]. 中国塑料, 2022, 36(8): 1-9.

DONG Youbang, ZHANG Zeqi, YANG Rongjie. Synthesis and characterization of aminopropyl oligomeric silsesquioxane and its amidation products[J]. China Plastics, 2022, 36(8): 1-9.

图/表 18

样品	E⁃44/g	DDS/g	NH₂⁃propyl⁃POSS/g
EP	100	30	0
EP/1 % NH₂⁃propyl⁃POSS	100	30	1.313
EP/3 % NH₂⁃propyl⁃POSS	100	30	4.022
EP/5 % NH₂⁃propyl⁃POSS	100	30	6.842

表1 EP/NH2?propyl?POSS共混物各组分含量

Tab.1 Content of each component of EP/NH2?propyl?POSS blends

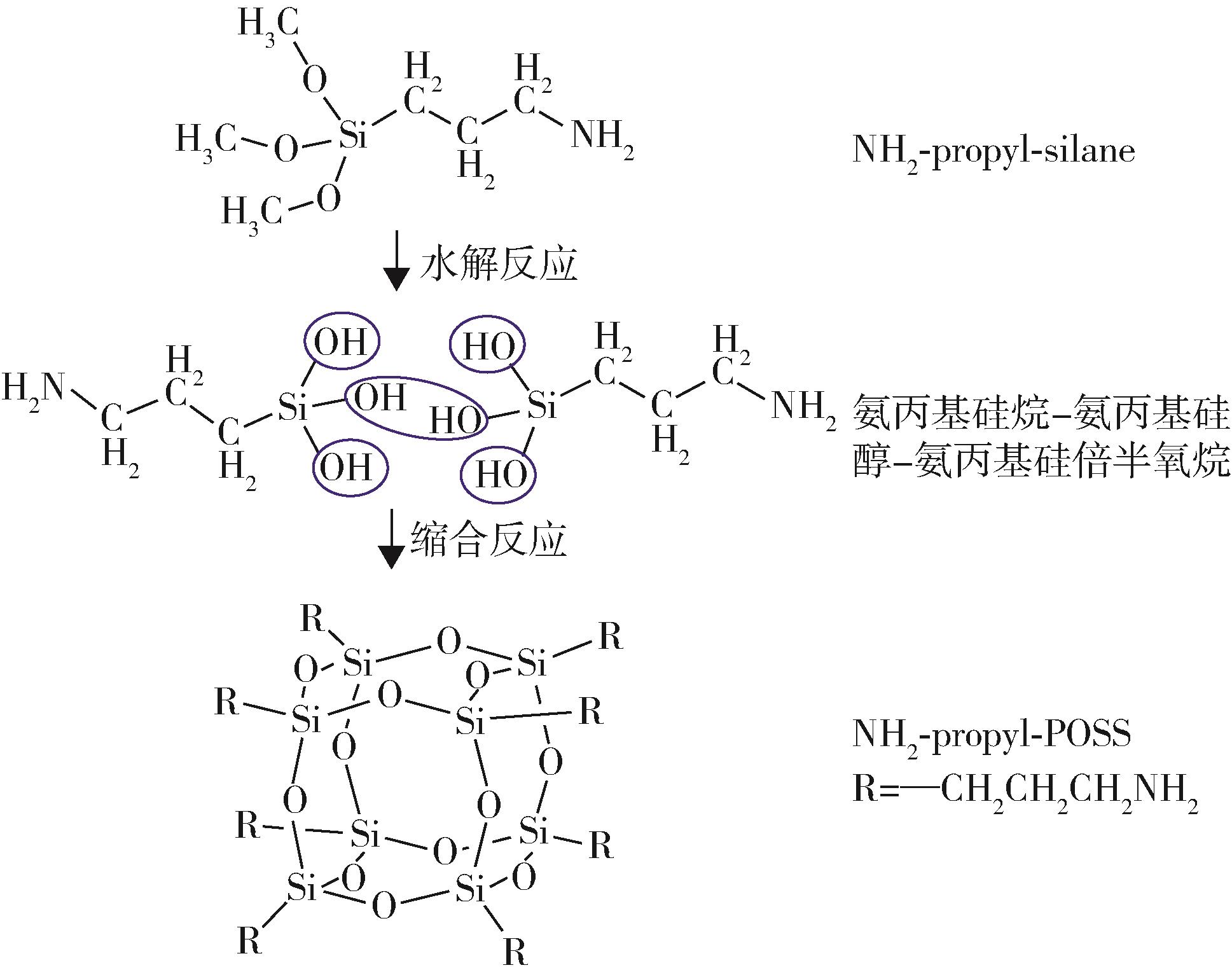

图1 NH2?propyl?POSS的合成步骤

Fig.1 Synthesis process of NH2?propyl?POSS

溶剂	溶解性	溶剂	溶解性
二氯甲烷	-	甲醇	+
丙酮	+	乙醇	+
四氢呋喃	-	水	+
甲苯	-	二甲基亚砜	+

表2 室温下NH2?propyl?POSS在常用溶剂中的溶解性

Tab.2 Solubility of NH2?propyl?POSS in common solvents at room temperature

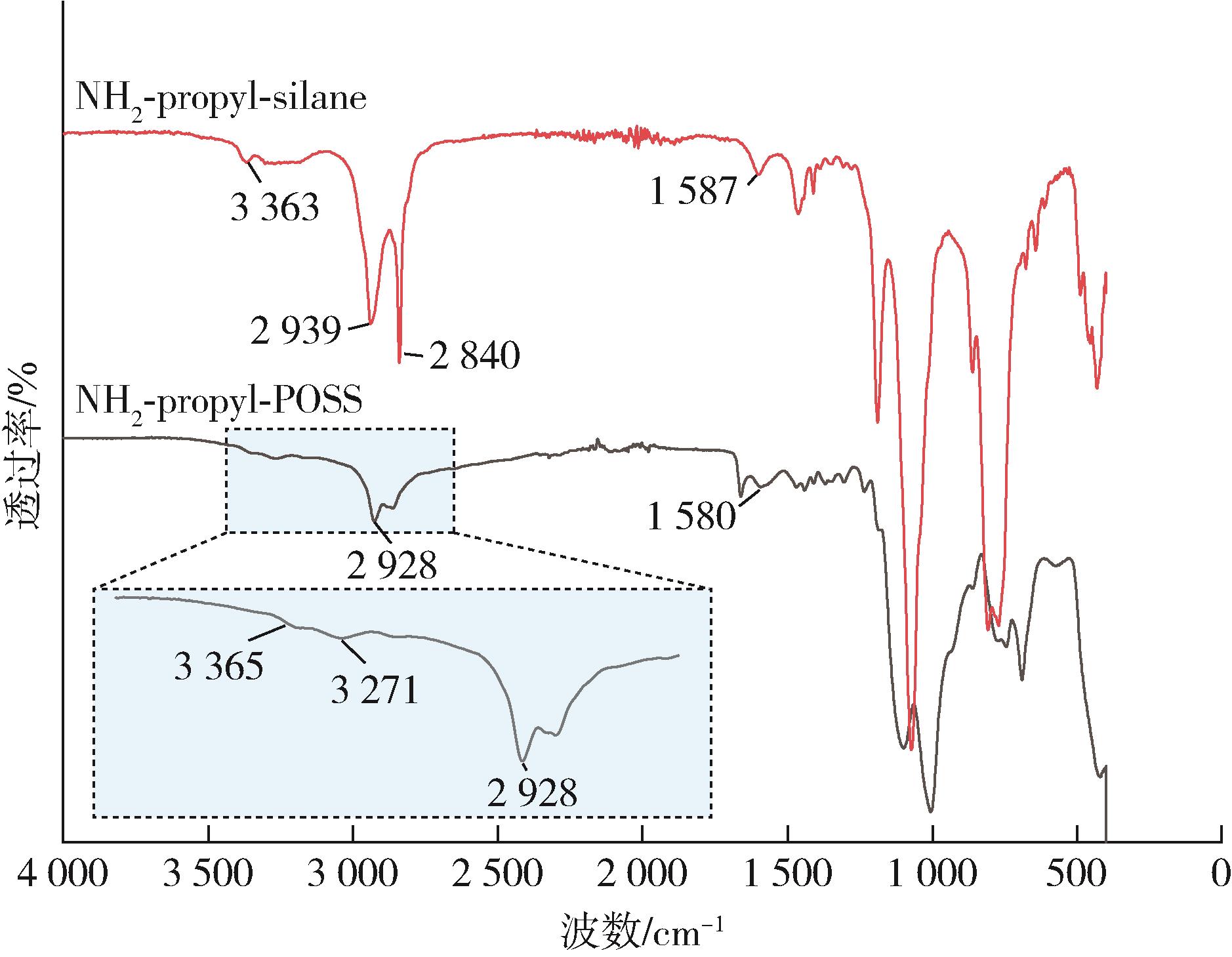

图2 样品的FTIR谱图

Fig.2 FTIR spectra of the samples

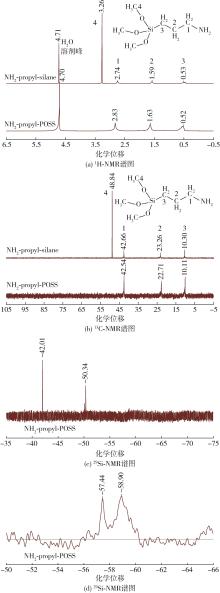

图3 样品的NMR谱图

Fig.3 NMR spectra of the samples

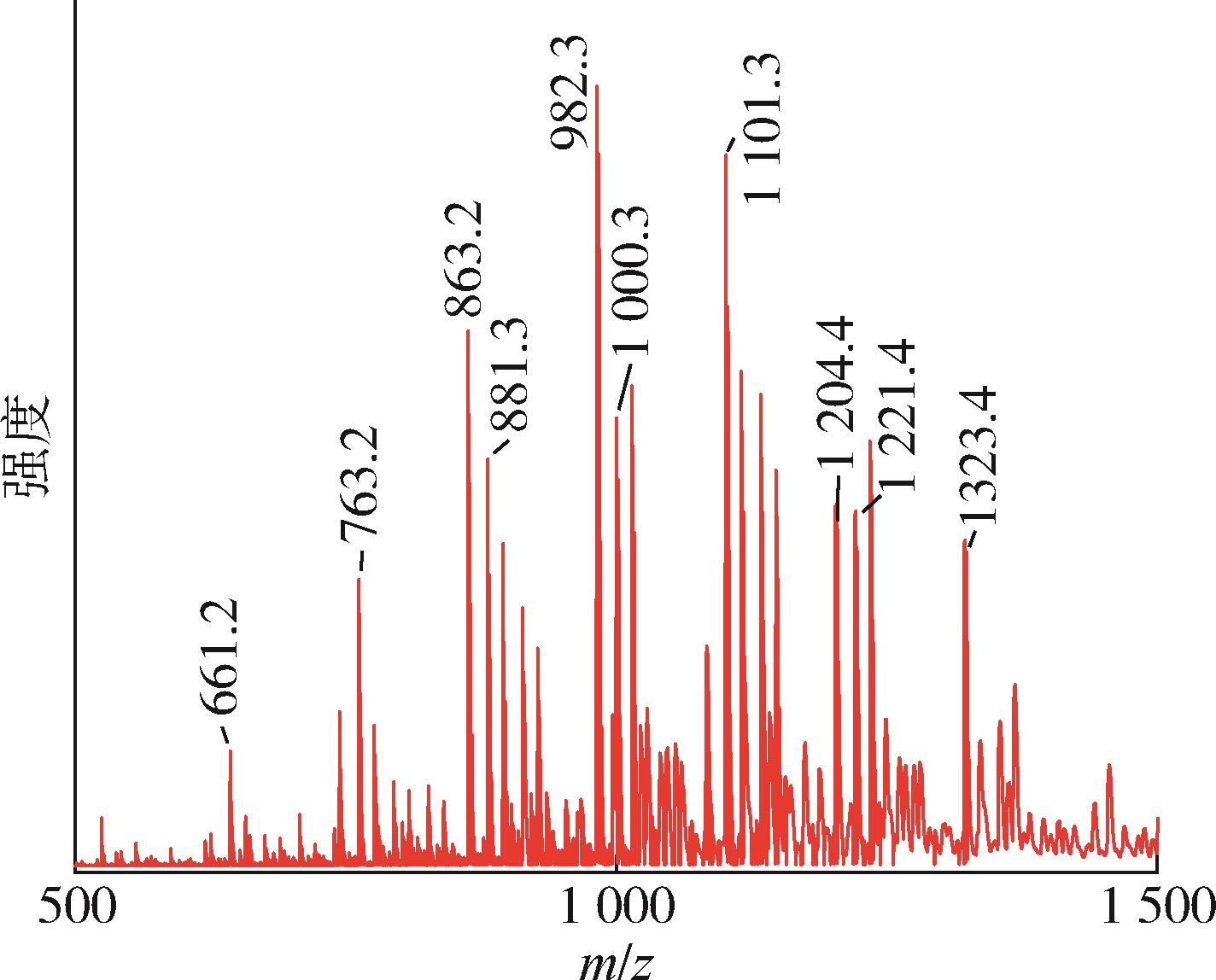

图4 NH2?propyl?POSS的ESI?TOF谱图

Fig.4 ESI?TOF mass spectrum of NH2?propyl?POSS

m/z值	分子量	类型
763.2	797	T7
863.2	898	T8
881.3	880	T8
1 000.3	999	T9
1 101.3	1 100	T10

表3 NH2?propyl?POSS的结构

Tab.3 Structures of NH2?propyl?POSSs

溶剂	CH₃⁃CONH⁃POSS	CH≡C—CONH⁃POSS
水	+	+
丙酮	+	+
乙醇	+	+
二甲基亚砜	+	+
二氯甲烷	-	-
石油醚	-	-

表4 CH3?CONH?POSS和CH≡C—CONH?POSS的溶解性

Tab.4 Solubility of CH3?CONH?POSS and CH≡C—CONH?POSS

图5 3种POSS的FTIR谱图

Fig.5 FTIR spectra of the three POSSs

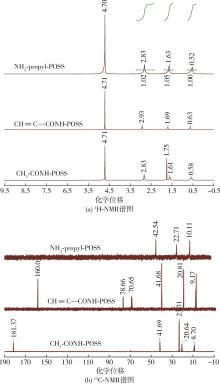

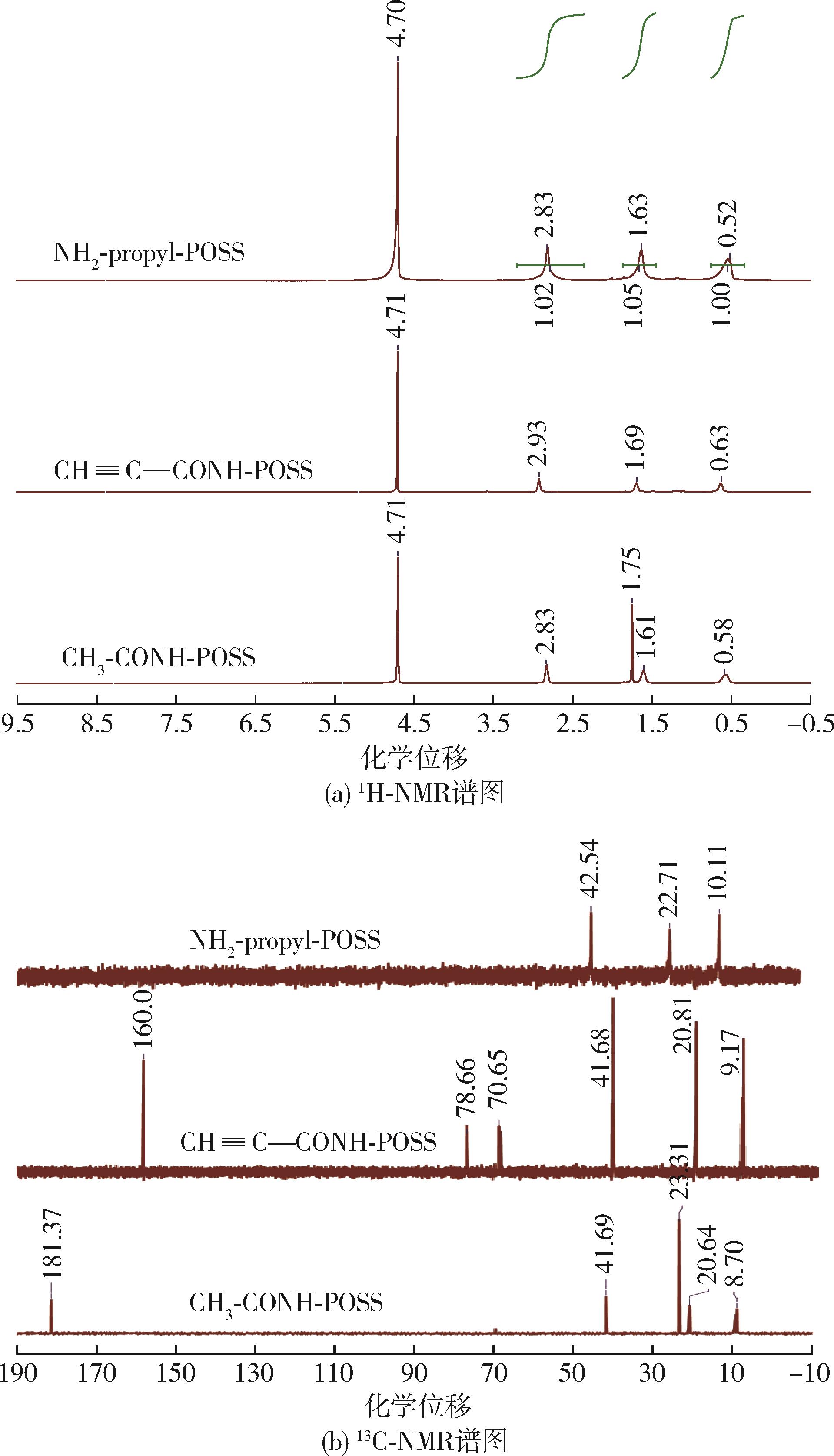

图6 3种POSS的核磁共振谱图

Fig.6 NMR spectra of the three POSSs

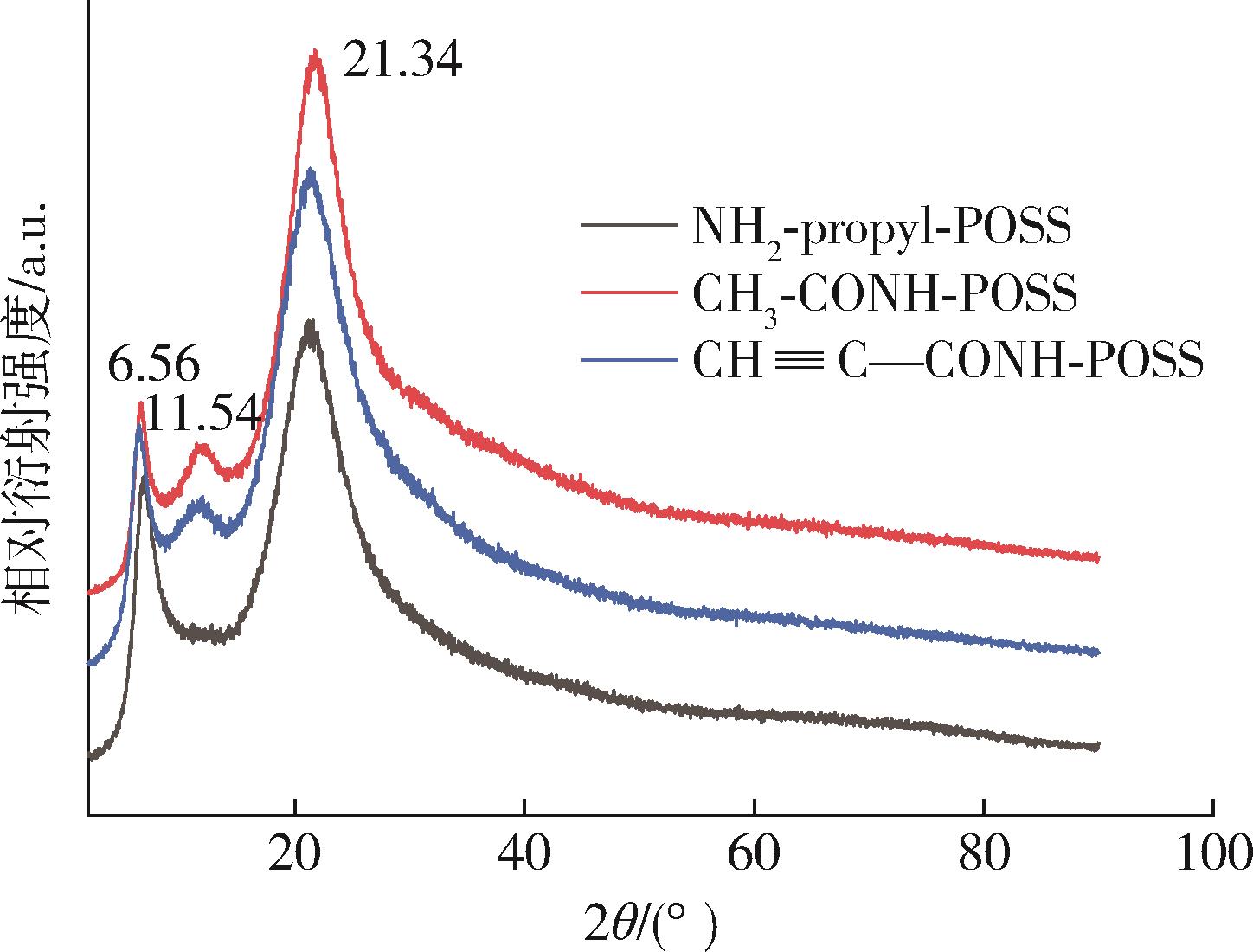

图7 3种POSS的XRD谱图

Fig.7 XRD patterns of the three POSSs

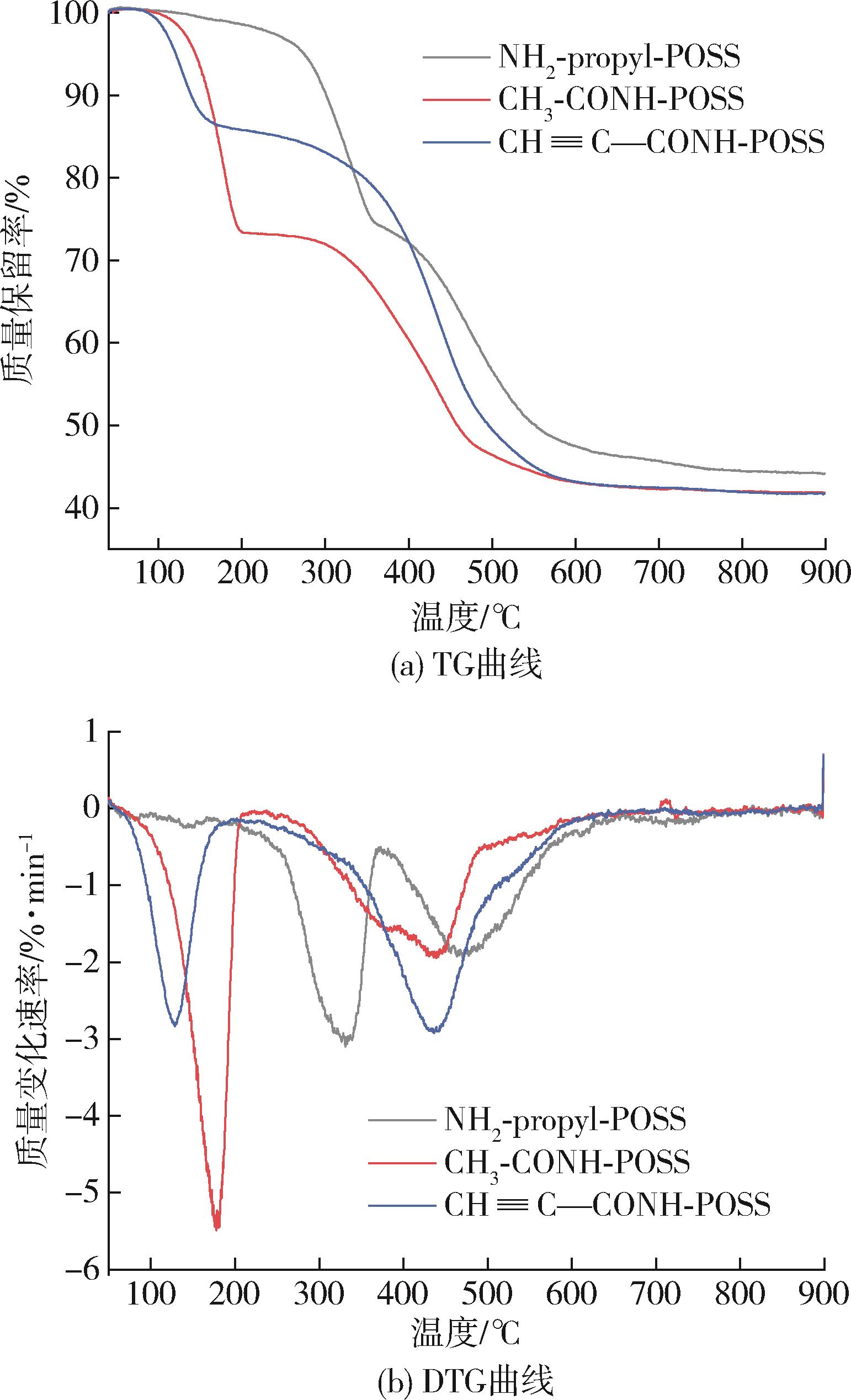

图8 3种POSS的TG和DTG曲线

Fig.8 TG and DTG curves of the three POSSs

样品	T_onset/℃	T_max1/℃	T_max2/℃	残余质量/%
NH₂⁃propyl⁃POSS	274.6	331.1	470.3	44.15
CH≡C—CONH⁃POSS	144.3	177.9	438.9	41.86
CH₃⁃CONH⁃POSS	128.8	124.9	436.4	41.74

表5 3种POSS的热稳定性

Tab.5 Thermal stability of the three POSSs

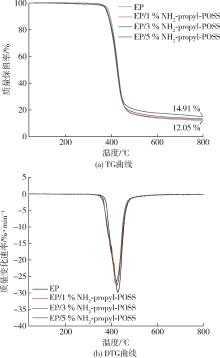

图9 EP/NH2?propyl?POSS共混物的TG和DTG曲线

Fig.9 TG and DTG curves of EP/NH2?propyl?POSS blends

样品	T_onset/℃	T_max/℃	残余质量/%	T_g/℃
EP	386.0	427.9	12.05	174.3
EP/1 % NH₂⁃propyl⁃POSS	378.2	424.8	12.75	176.5
EP/3 % NH₂⁃propyl⁃POSS	377.0	424.6	13.34	179.5
EP/5 % NH₂⁃propyl⁃POSS	378.8	423.3	14.23	180.7

表6 EP/NH2?propyl?POSS共混物的热稳定性

Tab.6 Thermal stability of EP/NH2?propyl?POSS blends

图10 EP/NH2?propyl?POSS共混物的DSC曲线

Fig.10 DSC curves of EP/NH2?propyl?POSS blends

样品	LOI/%
EP	22.0
EP/1 % NH₂⁃propyl⁃POSS	22.4
EP/3 % NH₂⁃propyl⁃POSS	24.8
EP/5 % NH₂⁃propyl⁃POSS	25.2

表7 EP/NH2?propyl?POSS共混物的LOI

Tab.7 LOI of EP/NH2?propyl?POSS blends

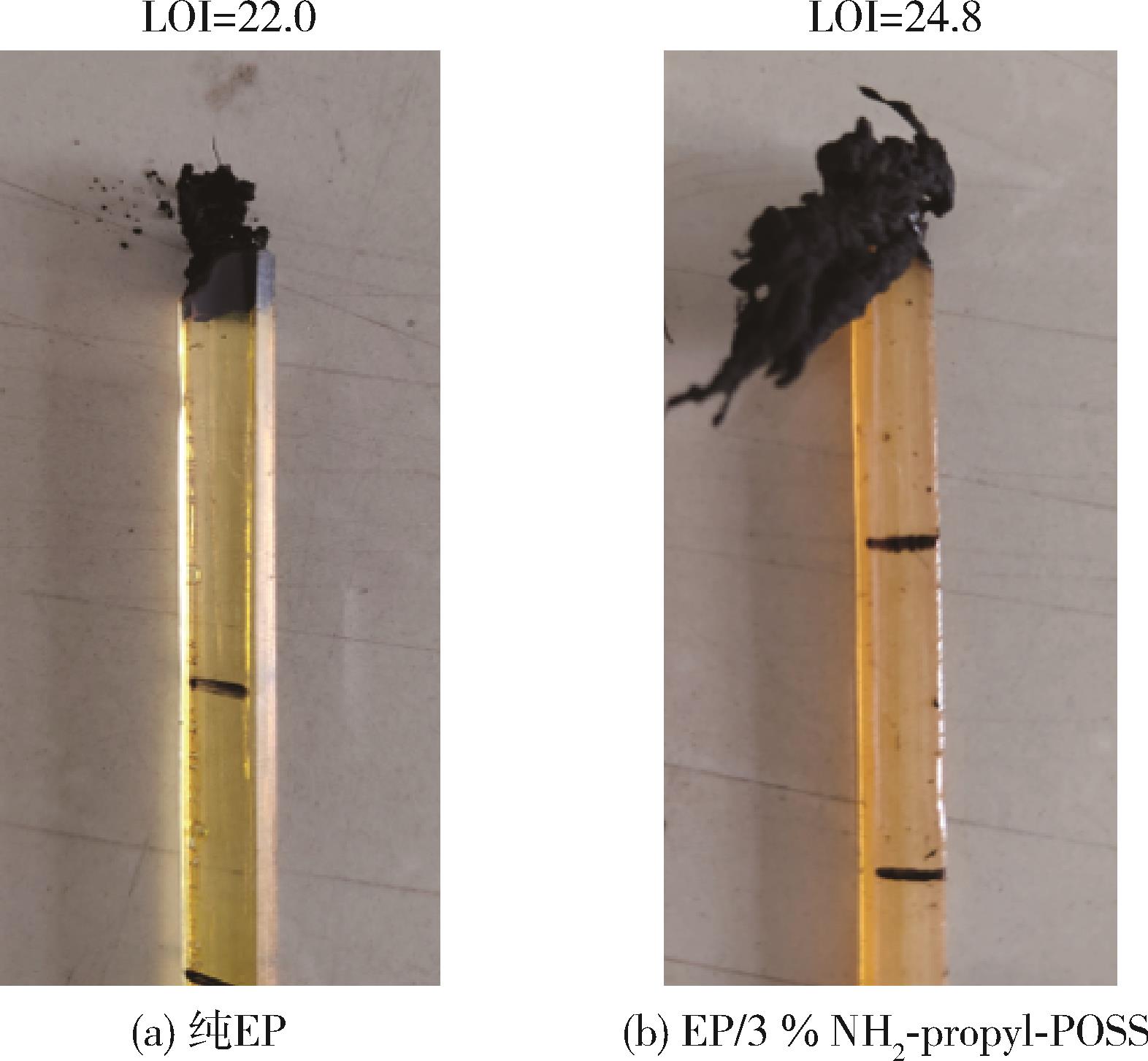

图11 LOI测试后的样条

Fig.11 Splines after LOI test

参考文献 25

1	Li G， Wang L， Ni H，et al ．Polyhedral oligomeric silsesquio⁃xane（POSS） polymers and copolymers：a review［J］.Journal of Inorganic and Organometallic Polymers，2001，11（3）：123⁃154.
2	Hannes Blattmann， Rolf Mülhaupt. Multifunctional POSS cyclic carbonates and non⁃isocyanate polyhydroxyurethane hybrid materials［J］.Macromolecules，2016， 49（3）：742⁃751.
3	刘昊东，朱光明，任天宁．功能性POSS制备的研究进展［J］.材料工程，2019，47（12）：10.
	LIU H D， ZHU G M， REN T N ．Research progress in the preparation of functional POSS［J］.Journal of Materials Engineering，2019，47（12）：10.
4	Zhang W， Zhang W， Pan Y T，et al ．Facile synthesis of transition metal containing polyhedral oligomeric silsesquio⁃xane complexes with mesoporous structures and their applications in reducing fire hazards， enhancing mechanical and dielectric properties of epoxy composites［J］.Journal of hazar⁃dous materials，2021，401：123439.
5	Potsi G， Wu J， Portale G，et al ．Fabrication of highly ordered Cu²⁺/Fe³⁺ decorated polyhedral oligomeric silsesquio⁃xane hybrids：how metal coordination influences structure［J］.Journal of Colloid and Interface Science，2020：572.
6	童晓茜，单天宇，马猛，等．基于含POSS⁃dendrimer超强液晶凝胶的柔性可拉伸液晶光散射显示器［J］.高分子学报，2017，10：1 652⁃1 661.
	TONG X Q， SHAN TI Y， MA M，et al ．Flexible and stretchable liquid crystal light scattering displays based on super⁃strong liquid crystal gels containing POSS⁃dendrimer［J］.Acta Polymerica Sinica，2017，10：1 652⁃1 661.
7	He Y， Tian H， Xiang A，et al ．Fabrication of PVA nanofibers grafted with octaamino⁃POSS and their application in heavy metal adsorption［J］.Journal of Polymers and the Environment，2021，29（5）：1⁃10.
8	Qin Z， Yang R， Zhang W，et al ．Mechanistic insights into the synthesis of fully condensed polyhedral octaphenylsilsesquioxane［J］．Chinese Journal of Chemistry，2019，37（10）： 1 051⁃1 056．
9	叶妙芬．三羟基笼形硅倍半氧烷及其单官能化合物的合成与表征［D］.北京：北京理工大学，2017.
10	Qi Z， Zhang W， He X，et al ．High⁃efficiency flame retardency of epoxy resin composites with perfect T8 caged phosphorus containing polyhedral oligomeric silsesquioxa⁃nes（P⁃POSSs）［J］.Composites Science & Technology，2016，127（28）：8⁃19.
11	吴义维，范海波，杨荣杰．环梯形聚苯基硅倍半氧烷的硝化研究［J］.有机化学，2017，37（7）：7.
	WU Y W， FAN H B， YANG R J ．Nitration of cyclic ladder polyphenylsilsesquioxane［J］.Chinese Journal of Organic Chemistry，2017，37（7）：7.
12	Wu Yiwei， Liu Leichun， Yang Rongjie，et al ．Synthesis and characterization of low⁃functional nitrated and aminated octa（phenyl） silsesquioxane［J］.ChemistrySelect，2019，4（10）： 2 941⁃2 948.
13	卢鹏．基于倍半硅氧烷的环氧树脂基高性能电子封装材料研究［D］.北京：北京化工大学，2012.
14	Mo Y， Yang L， Hou W，et al ．Preparation of cellulose insulating paper of low dielectric constant by OAPS grafting［J］.Cellulose，2019，26（12）：7 451⁃7 468.
15	Yvo A， Vso A， Nvk A，et al ．Effect of the ladder⁃like aminopropyl silsesquioxane on the curing and properties of epo⁃xy composition［J］.Journal of Organometallic Chemistry，2020，925： 121395.
16	Guo Haiquan， B Meador Mary Ann， Mc Corkle Linda，et al ．Polyimide aerogels cross⁃linked through amine functionalized polyoligomeric silsesquioxane［J］.ACS Applied Materials & Interfaces，2011，2：546.
17	Wu B， Zhang Y， Yang D，et al ．Self⁃healing anti⁃atomic⁃oxygen phosphorus⁃containing polyimide film via molecular level incorporation of nanocage trisilanolphenyl POSS：preparation and characterization［J］. Polymers，2019，11（6）：1013.
18	Fan H， He J， Yang R ．Synthesis，characterization，and thermal curing of a novel polyhedral oligomeric octa（propargylaminophenyl）silsesquioxane［J］.Journal of App⁃lied Polymer Science，2012， 127：463⁃470.
19	Xu Y， Long J， Zhang R，et al ．Greatly improving thermal stability of silicone resins by modification with POSS［J］.Polymer Degradation and Stability，2020，174（2）：109082.
20	许漪．反应性笼形倍半硅氧烷（R⁃POSS）对纤维素纤维的改性［J］.人造纤维，2010，6：5.
	XU Y ．Modification of cellulose fibers by reactive cage silsesquioxane（R⁃POSS）［J］.Artificial Fibre，2010，6：5.
21	Bredov N， Nguyen V， Zaitseva D，et al ．Oligomeric silsesquioxanes bearing 3⁃aminopropyl groups［J］.Polymer Science，Series B，2021，63（4）：350⁃357.
22	Liu Leichun， Zhang Wenchao， Yang Rongjie ．Flame retardant epoxy composites with epoxy⁃containing polyhedral oligomeric silsesquioxanes［J］.Polymers for Advanced Technologies，2020，31（9）：2 058⁃2 074.
23	杨婕，张世平，孙伟，等．活泼氢的核磁共振氢谱［J］.大学化学，2019，34（1）：7.
	YANG J， ZHANG S P， SUN W，et al ．H NMR spectrum of active hydrogen［J］.University Chemistry，2019，34（1）：7.
24	张文超．吹熄阻燃环氧树脂机理及应用研究［D］.北京：北京理工大学，2013.
25	Li S， Zhao X， Yu Z ．A facile approach to prepare cage⁃ladder structure phosphorus containing amino functionalized POSS for enhancing flame retardancy of epoxy resins［J］.Journal of Applied Polymer Science，2021，138：49870.
