PGA/PBAT复合材料的性能及应用研究

doi:10.19491/j.issn.1001-9278.2020.11.007

中国塑料 ›› 2020, Vol. 34 ›› Issue (11): 36-40.DOI: 10.19491/j.issn.1001-9278.2020.11.007

PGA/PBAT复合材料的性能及应用研究

冯申¹, 温亮², 孙朝阳³, 计扬³

^1.神华工程技术有限公司，北京 100012
^2.中国神华煤制油化工有限公司，北京 100012
^3.内蒙古浦景聚合材料科技有限公司，内蒙古包头 014060

收稿日期:2020-08-17 出版日期:2020-11-26 发布日期:2020-11-20

Properties and Applications of PGA/PBAT Composites

FENG Shen¹,WEN Liang², SUN Zhaoyang³, JI Yang³

^1.Shenhua Engineering Technology Co，Ltd，Beijing 100012，China
^2.China Shenhua Coal to Liquid and Chemical Co，Ltd，Beijing 100012，China
^3.Inner Mongolia Pujing Polymer Material Technology Co，Ltd，Baotou 014060，China

Received:2020-08-17 Online:2020-11-26 Published:2020-11-20
Contact: FENG Shen E-mail:shen.feng.a@chnenergy.com.cn

摘要/Abstract

摘要：

采用熔融共混法制备了一系列不同组分含量的聚乙醇酸（PGA）/聚对苯二甲酸-己二酸丁二醇酯（PBAT）复合材料，对复合材料的耐热性能、力学性能和水气阻隔性能进行了表征。结果表明，当PGA含量为80 %（质量分数，下同）时，注塑样条的拉伸强度为68.80 MPa、断裂伸长率为72.15 %、冲击强度为16.00 kJ/m²、负荷变形温度为120 °C，表明该复合材料可用于制备一次性餐具；当PGA含量为20 %时，吹塑薄膜的纵横向拉伸强度均在25 MPa以上，纵横向断裂伸长率均在600 %以上，表明该复合材料可用于生产膜袋产品；此外，随着PGA含量的增加，PGA/PBAT材料的水气阻隔性能也逐渐增加，其中含20 %PGA的PGA/PBAT复合膜的水蒸气透过率为纯PBAT薄膜的1/7。

关键词: 聚乙醇酸, 聚对苯二甲酸-己二酸丁二醇酯, 耐热性能, 力学性能, 阻隔性能

Abstract:

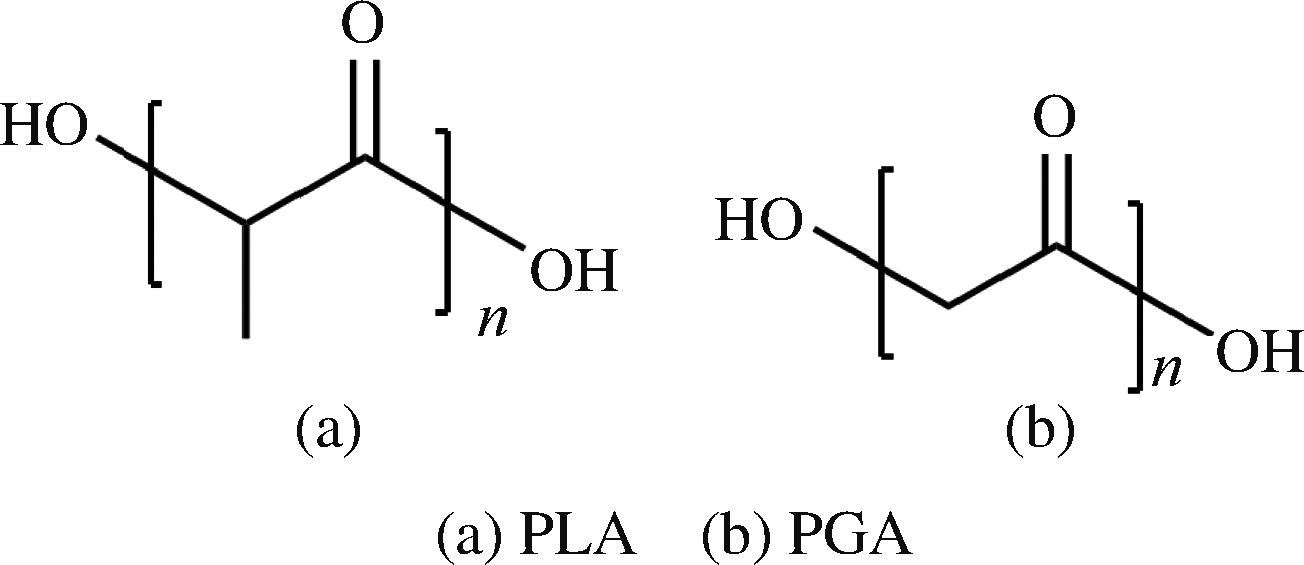

A series of poly（glycolic acid）（PGA）/poly（butylene adipate-co-terephthalate）（PBAT） compounds at different mass rations were prepared by melt blending， and their heat resistance， mechanical properties and barrier properties were characterized. The results indicated that when the PGA/PBAT mass ratio was set to 80/20， the compounds achieved the tensile strength of 68.8 MPa， elongation at break of 72.15 %， impact strength of 16 kJ/m²， and the load thermal deformation temperature of 120 °C. These results suggested that the compound could be used to produce disposable tableware. When the PGA/PBA mass ratio was set to 20/80， the blown films processed by the compounds achieved the vertical and horizontal tensile strength of above 25 MPa and elongation at break of above 600 %. This indicated that the compounds could be used to produce film bag products. In addition， with the increase of PGA content， the compound exhibited a gradual increase in water barrier properties. For the compound at the PGA/PBAT mass ratio of 20/80， its water vapor transmission rate was just 1/7 of the value of pure PBAT films.

Key words: poly（glycolic acid）, poly（terephthalic acid-butanediol adipate）, heat resistance, mechanical property, barrier property

中图分类号:

TQ323.4⁺3

冯申, 温亮, 孙朝阳, 计扬. PGA/PBAT复合材料的性能及应用研究[J]. 中国塑料, 2020, 34(11): 36-40.

FENG Shen, WEN Liang, SUN Zhaoyang, JI Yang. Properties and Applications of PGA/PBAT Composites[J]. China Plastics, 2020, 34(11): 36-40.

图/表 7

参考文献 12

1	赵凌云.我国生物降解塑料PBAT产业化现状与建议［J］.聚酯工业，2018，31（5）：9⁃11.
	ZHAO L Y. Present Situation and Suggestion of Biodegradation Plastics （PBAT） Industrialization in China［J］. Polyester Industry， 2018，31（5）：9⁃11.
2	王莉梅，图布新，于一凡，等.PBAT/PLLA共混薄膜的热学、力学及阻透性能［J］.中国塑料，2019，33（9）：41⁃45.
	WANG L M， TU B X， YU Y F， et al. Thermal， Mechanical and Barrier Properties of PBAT/PLLA Blend Films［J］. China Plastics， 2019，33（9）：41⁃45.
3	佟毅，李义，张会良，等.高含量PLA薄膜的制备及性能研究［J］.塑料工业，2017，45（7）：27⁃31.
	TONG Y， LI Y， ZHANG H L， et al. Preparation and Characterization of Blown Films with High Content of PLA［J］. China Plastics Industry， 2017，45（7）：27⁃31.
4	王志刚，胡广，任杰.聚乳酸基生物降解共混物的制备及应用［J］.塑料，2017，46（2）：125⁃129.
	WANG Z G， HU G， REN J. Preparation and Application of Polylactic Acid Biodegradable Blends［J］. Plastics， 2017，46（2）：125⁃129.
5	KAZUYUKI Y， HIROYUKI S， YUKIO I， et al. Deve⁃lopment of An Industrial Production Technology for High⁃Molecular⁃Weight Polyglycolic Acid［J］. Polymer Journal， 2014， 46（11）： 769⁃775.
6	陈群，许平，崔爱军.煤基聚乙醇酸技术进展［J］.化工进展，2011，30（1）：172⁃180.
	CHEN Q， XU P， CUI A J. Technology Progress of Polyarglycolic Acid on Coal Based［J］. Chemical Industry and Engineering Progress， 2011，30（1）：172⁃180.
7	惠樱花，许珂，王佳.煤基乙二醇联产聚乙醇酸工艺技术及经济效益分析［J］.化工设计，2016，26（6）：10⁃12.
	HUI Y H， XU K， WANG J. Analysis of Technology and Economic Benefit of Coal⁃Based Glycol Co⁃Production with Polyglycolic Acid Process［J］. Chemical Engineering Design， 2016，26（6）：10⁃12.
8	姜梓琰.聚乳酸立构复合物的制备及其性质研究［D］.上海：东华大学，2015.
9	王敏.电晕处理对聚乙烯薄膜热封性能的影响［J］.上海塑料，2014（1）：42⁃45.
	WANG M. Effect of Corona Treatment on Heat Sealing Performance of Polyethylene Film［J］. Shanghai Plastics， 2014（1）：42⁃45.
10	何曼君.高分子物理（修订版）［M］.上海：复旦大学出版社，2000：88.
11	张玉霞，刘学，马青.聚乳酸己二酸对苯二甲酸丁二酯共聚物全生物降解共混物研究进展［J］.中国塑料，2014，28（3）：7⁃14.
	ZHNAG Y X， LIU X， MA Q. Research Progress in Fully Biodegradable PLA/PBAT Blends［J］. China Plastics， 2014，28（3）：7⁃14.
12	何曼君.高分子物理（修订版）［M］.上海：复旦大学出版社，2000：116⁃118.

样品编号	PGA 含量/%	PBAT 含量/%	负荷变形温度/°C	熔点/ ℃
1^#	100	0	171	220~224
2^#	90	10	140	—
3^#	85	15	123	—
4^#	80	20	120	—
5^#	75	25	70	—

样品编号	PGA 含量/%	PBAT 含量/%	负荷变形温度/°C	熔点/ ℃
1^#	100	0	171	220~224
2^#	90	10	140	—
3^#	85	15	123	—
4^#	80	20	120	—
5^#	75	25	70	—

样品编号	PGA 含量/%	PBAT 含量/%	拉伸强度/ MPa	断裂伸长率/%	冲击强度/ kJ·m^-2
1^#	100	0	113.00	14.31	3.53
2^#	90	10	68.80	72.15	16.00
3^#	85	15	48.80	86.27	9.39
4^#	80	20	27.60	611.64	-

样品编号	PGA 含量/%	PBAT 含量/%	拉伸强度/ MPa	断裂伸长率/%	冲击强度/ kJ·m^-2
1^#	100	0	113.00	14.31	3.53
2^#	90	10	68.80	72.15	16.00
3^#	85	15	48.80	86.27	9.39
4^#	80	20	27.60	611.64	-

样品序号	PGA 含量/%	PBAT 含量/%	纵向拉伸强度/MPa	纵向断裂伸长率/%	横向拉伸强度/MPa	横向断裂伸长率/%	纵向撕裂强度/ N·mm^-1	横向撕裂强度/ N·mm^-1	热封强度/ N·(15 mm)^-1
1^#	100	0	60.37	2.76	30.45	1.53	13.58	8.57	19.71
2^#	80	20	49.76	3.31	27.21	5.37	12.88	19.58	17.94
3^#	60	40	35.64	10.83	21.74	67.86	20.08	24.87	19.40
4^#	40	60	24.82	57.98	23.50	16.90	21.73	24.78	6.34
5^#	20	80	31.36	506.29	23.09	414.78	25.96	28.72	9.30
6^#	0	100	21.06	332.05	16.60	619.40	62.91	96.17	15.39

PGA/PBAT复合材料的性能及应用研究

Properties and Applications of PGA/PBAT Composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 12

相关文章 15

编辑推荐

Metrics

本文评价

样品序号	PGA 含量/%	PBAT 含量/%	膜厚/ μm	水蒸气透过率/ g·(m²·24 h)^-1	水蒸气透过系数 /×10^-15 g·cm·(cm²·s·Pa)^-1
1^#	100	0	50±5	38	2.21
2^#	80	20	50±5	50	2.97
3^#	60	40	50±5	120	6.85
4^#	40	60	50±5	105	6.23
5^#	20	80	50±5	110	6.28
6^#	0	100	50±5	735	42.80

[1]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[2]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[3]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[4]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[5]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[6]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[7]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[8]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[9]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[10]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[11]	董露茜, 徐芳, 翁云宣. 聚乙醇酸改性及其应用研究进展[J]. 中国塑料, 2022, 36(4): 166-174.
[12]	李素圆, 刘会鹏, 龚舜, 黄国桃, 李玉才, 吴鑫, 邓建平, 潘凯. 热塑性聚酰胺弹性体改性EVA复合发泡材料的制备及性能表征[J]. 中国塑料, 2022, 36(4): 6-14.
[13]	张九夫, 罗开强, 徐军, 郭宝华. 长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究[J]. 中国塑料, 2022, 36(3): 1-8.
[14]	王富玉, 郭金强, 张玉霞. 聚合物原位成纤方法及其在PP共混体系中的应用[J]. 中国塑料, 2022, 36(3): 146-156.
[15]	李泽洋, 岑兰, 陈胜, 陈伟杰, 杜兵华, 张二帅. 羧基丁腈橡胶/PA12热塑性弹性体的制备及性能研究[J]. 中国塑料, 2022, 36(3): 15-20.
