层叠流道中天然高分子挤压流动过程的数值模拟

doi:10.19491/j.issn.1001-9278.2023.01.010

中国塑料 ›› 2023, Vol. 37 ›› Issue (1): 60-65.DOI: 10.19491/j.issn.1001-9278.2023.01.010

层叠流道中天然高分子挤压流动过程的数值模拟

王德建¹, 俞鹏飞¹, 丁玉梅¹^,², 杨卫民¹^,²()

^1.北京化工大学机电工程学院，北京 100029
^2.有机无机复合材料国家重点实验室，北京 100029

收稿日期:2022-04-02 出版日期:2023-01-26 发布日期:2023-01-26
通讯作者: 杨卫民（1965—），男，教授，从事高分子材料加工成型与先进制造研究，yangwm@mail.buct.edu.cn
E-mail:yangwm@mail.buct.edu.cn

Numerical simulation of extrusion flow process of natural polymers in laminated flow channels

WANG Dejian¹, YU Pengfei¹, DING Yumei¹^,², YANG Weimin¹^,²()

^1.School of Mechanical and Electrical Engineering，Beijing University of Chemical Technology，Beijing 100029
^2.State Key Laboratory of Organic?Inorganic Composite Materials，Beijing 100029

Received:2022-04-02 Online:2023-01-26 Published:2023-01-26
Contact: YANG Weimin E-mail:yangwm@mail.buct.edu.cn

摘要/Abstract

摘要：

为探究层叠流道中天然高分子材料挤压流动过程与混合特性，建立层叠流道的三维物理模型和有限元网格模型，利用POLYFLOW软件计算了食品熔体在不同的入口流量，挤压过程中的压力、速度、剪切速率分布。结果表明，压力沿着挤出方向呈梯度递减，随着入口流量增大中间位置压力差增大；剪切速率在流道中变化明显，剪切速率从流道中间位置向四周递减，从壁面到流道内部递减；速度在流道内沿着挤出方向先增大后减小，靠近壁面速度小；层叠扭转流道的结构和尺寸设计，有助于提高天然高分子物料的混合效果，并且第1、4层流道混合效果优于第2、3层流道，提高入口流量也有利于提高物料的混合效果。

关键词: 食品挤压, 层叠流道, Polyflow软件, 数值模拟

Abstract:

To explore the extrusion flow process and mixing characteristics of natural polymers in the stacked flow channel， a three⁃dimensional physical model and a finite element mesh model of the stacked flow channel were established. The POLYFLOW software was used to calculate the flow rate of the food melt and the distributions of pressure， velocity， and shear rate during the extrusion process. The results indicated that the pressure decreased in a gradient along the extrusion direction， and the pressure difference at the middle position increased with an increase in the inlet flow rate. There is a significant change in shear rate in the flow channel. The shear rate tended to decrease from the middle position of the flow channel to the periphery and from the wall surface to the surrounding area. The speed increased at first and then decreased along the extrusion direction in the flow channel. The speed presented a small value near the wall surface. The structure and size design of the stacked twist flow channel can help to improve the mixing effect of natural polymers. The mixing effect in the 1^st and 4^th layer runners was better than that in the 2^nd and 3^rd layer runners. An increase in the inlet flow was also beneficial to the improvement of mixing effect.

Key words: food extrusion, laminated runner, Polyflow software, numerical simulation

中图分类号:

TQ320.66

王德建, 俞鹏飞, 丁玉梅, 杨卫民. 层叠流道中天然高分子挤压流动过程的数值模拟[J]. 中国塑料, 2023, 37(1): 60-65.

WANG Dejian, YU Pengfei, DING Yumei, YANG Weimin. Numerical simulation of extrusion flow process of natural polymers in laminated flow channels[J]. China Plastics, 2023, 37(1): 60-65.

图/表 11

图1 层叠流道的三维几何模型

Fig.1 Three⁃dimensional geometric model of laminated runner

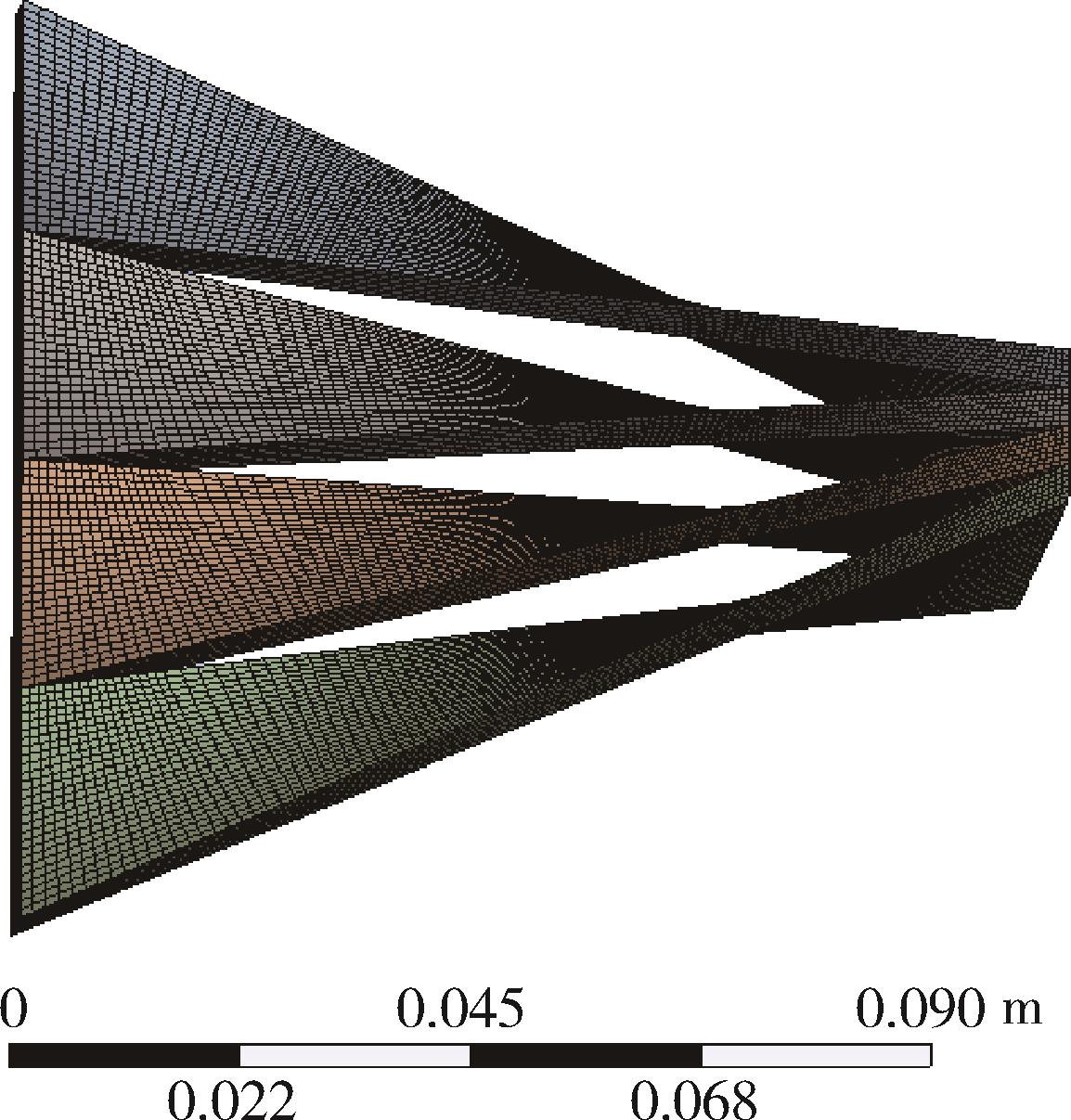

图2 有限元网格模型

Fig.2 Finite element mesh model

图3 不同流量时压力分布云图

Fig.3 Cloud map of down⁃pressure distribution at different flow rates

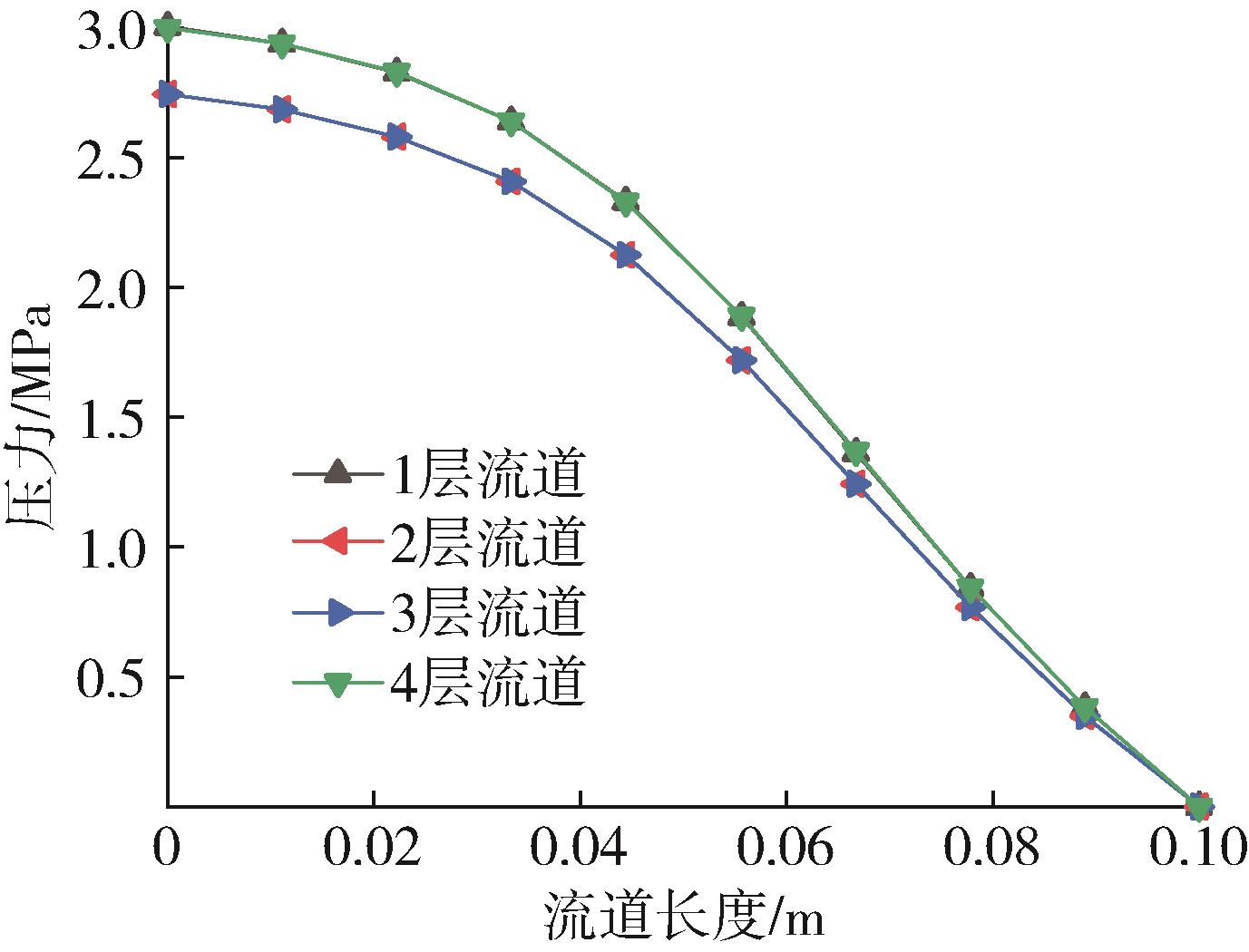

图4 Q1流量时每层流道的压力变化曲线

Fig.4 Pressure change curve of each layer under Q1 flow rate

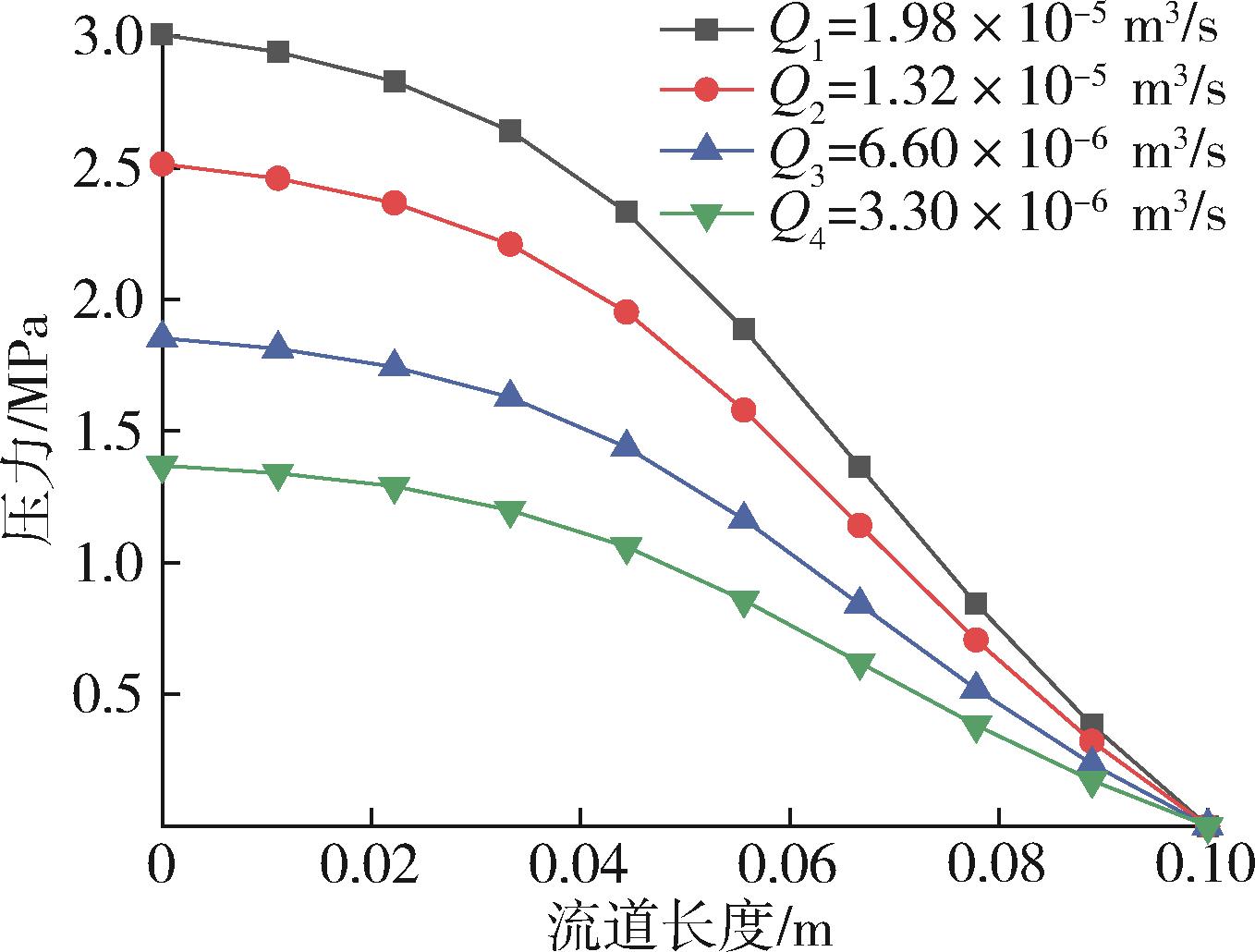

图5 不同入口流量时第1层流道的压力变化曲线

Fig.5 Change curve of layer 1 flow channel pressure under different inlet flow rate

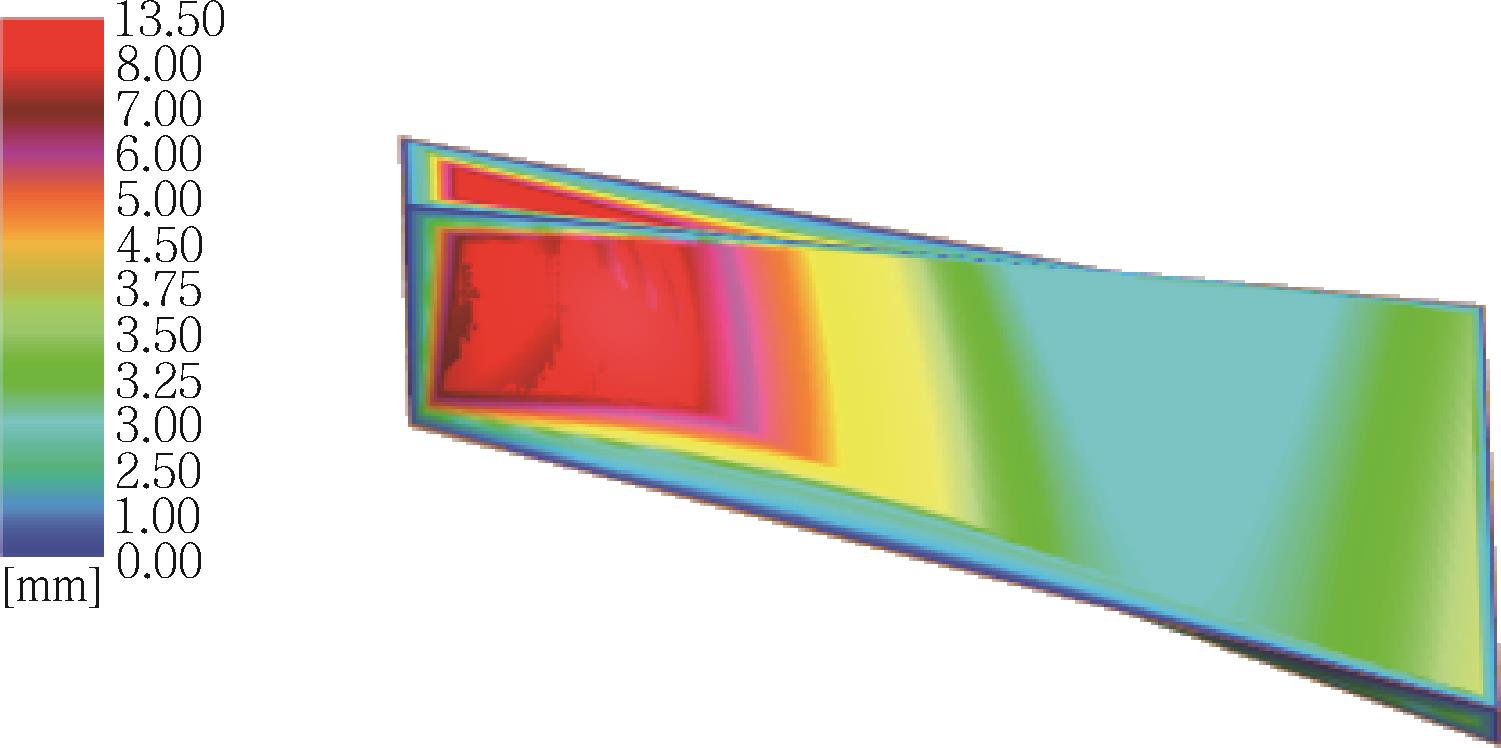

图6 厚度分布云图

Fig.6 Cloud diagram of thickness distribution

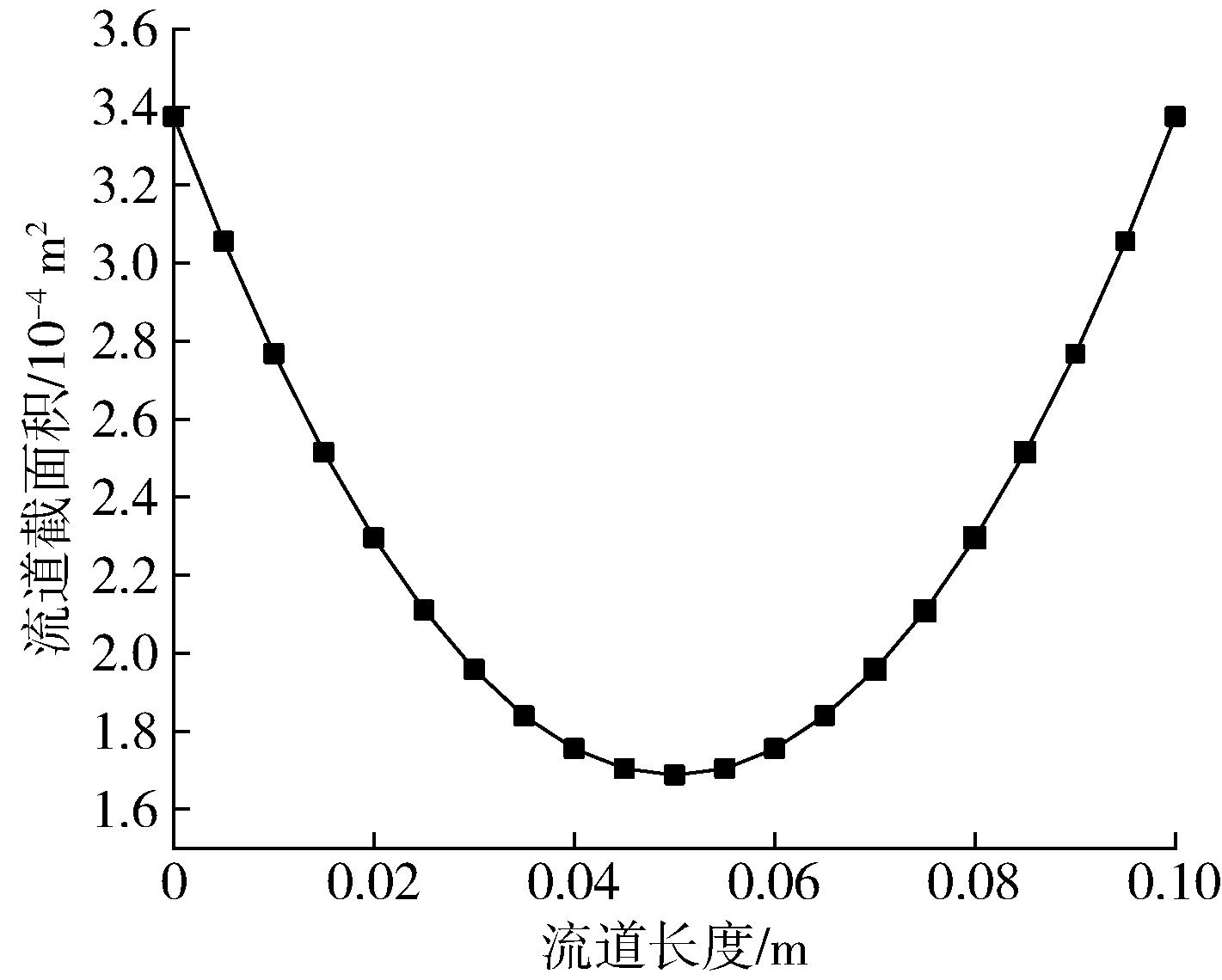

图7 沿流动方向流道截面积变化曲线

Fig.7 Change curve of flow channel cross⁃section area along the flow direction

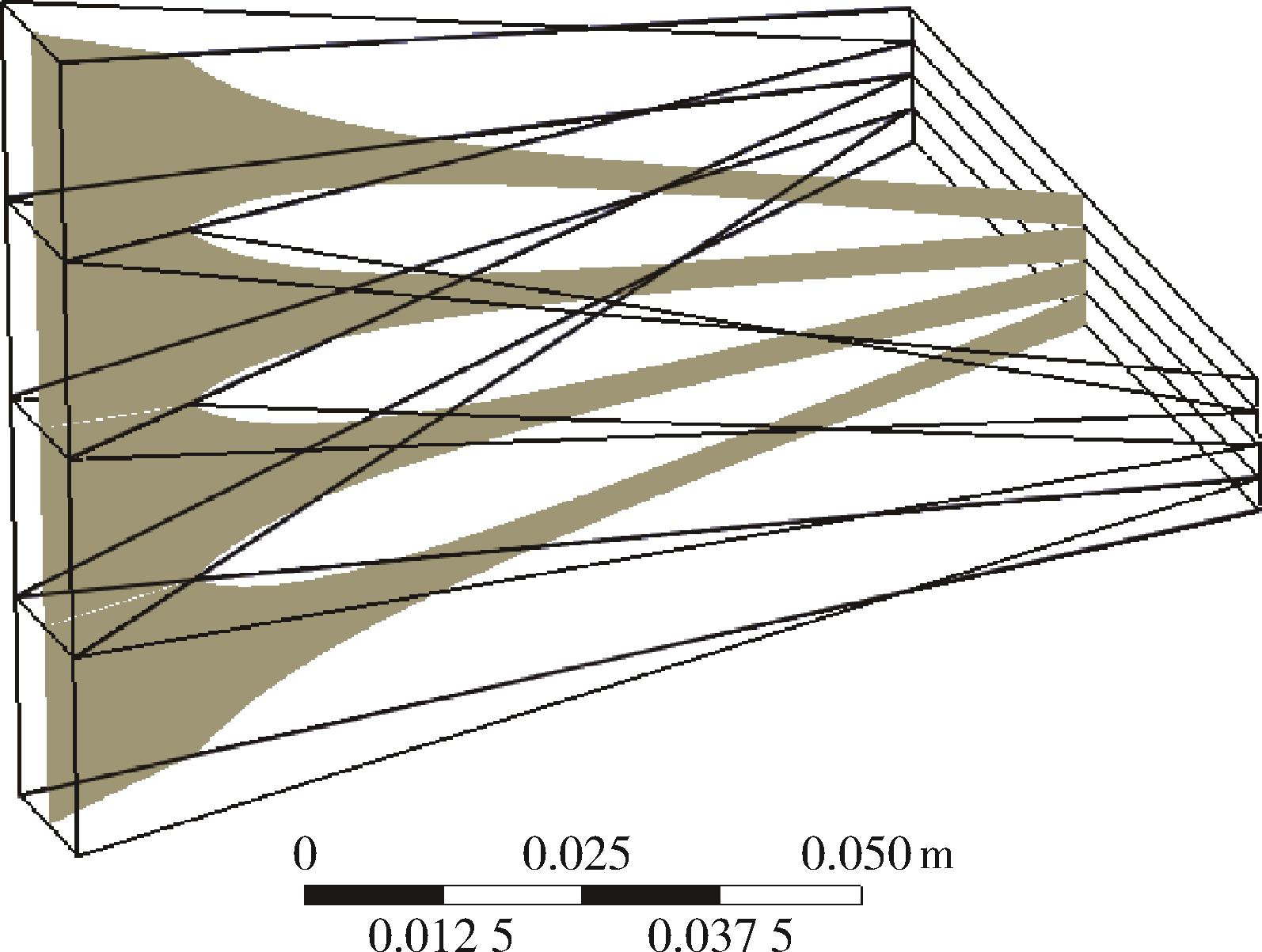

图8 中心截面示意图

Fig.8 Schematic diagram of the center cross⁃section

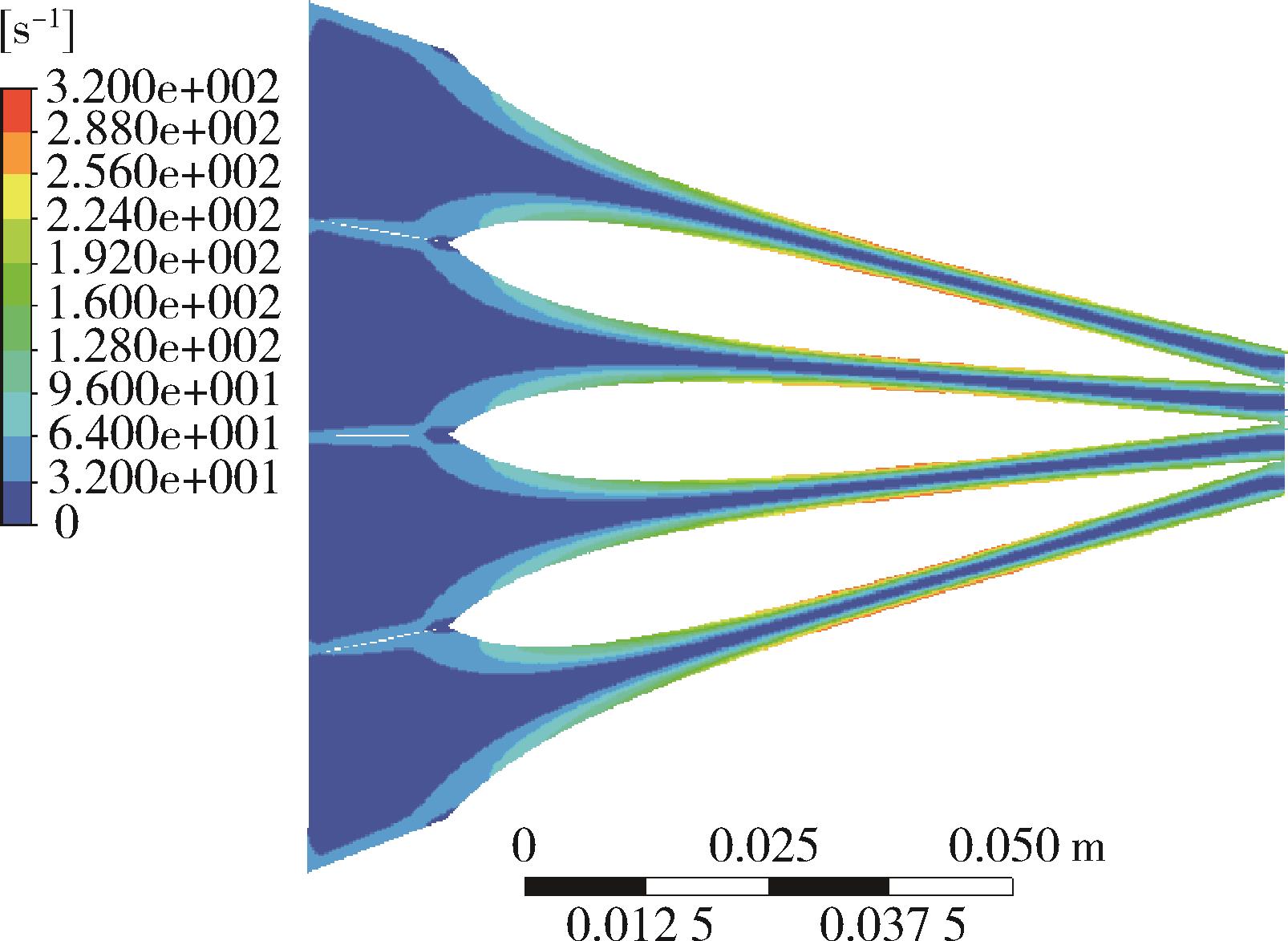

图9 Q1流量下中心截面剪切速率云图

Fig.9 Cloud map of the central cross⁃section shear rate under Q1 flow rate

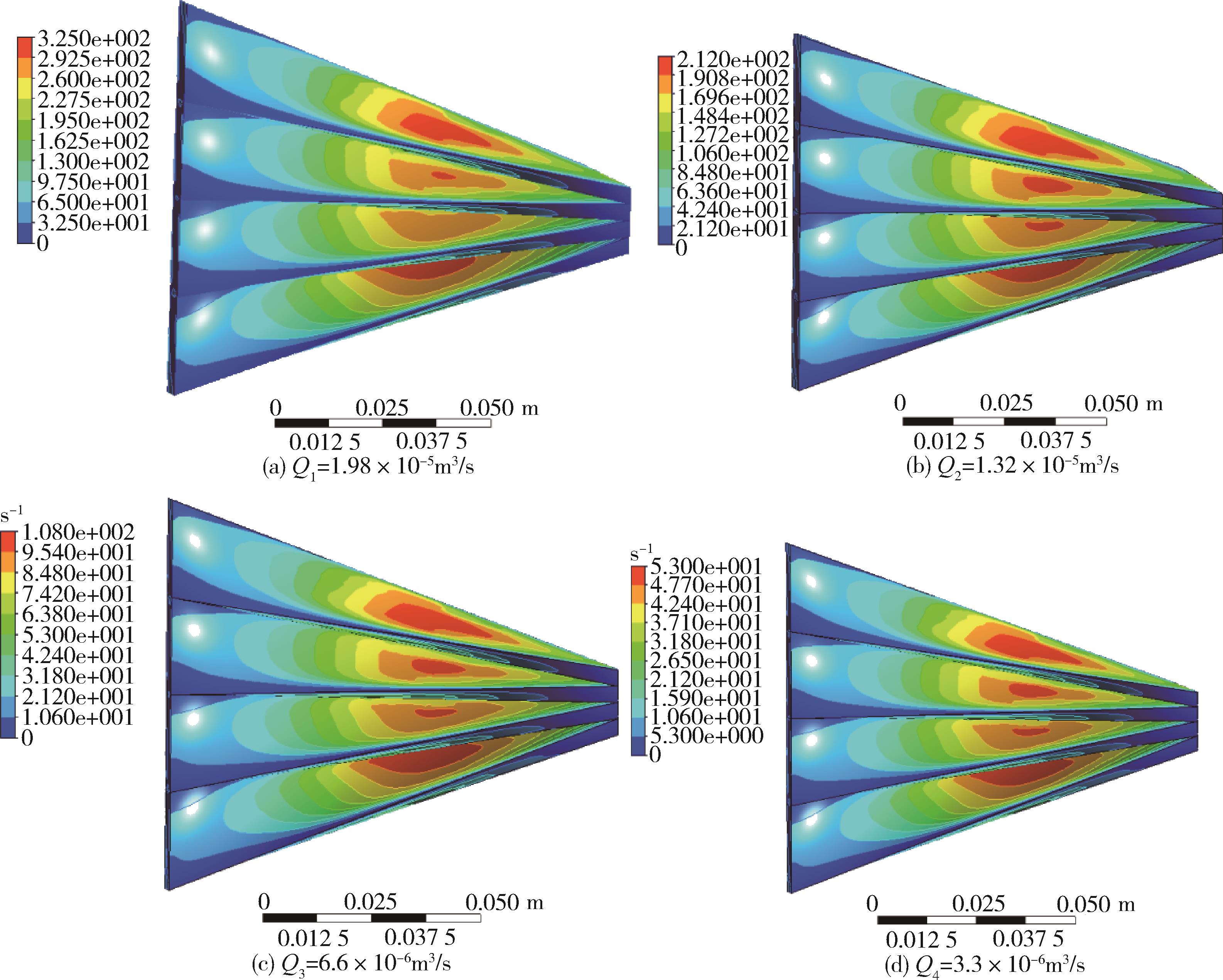

图10 不同流量下剪切速率云图

Fig.10 Cloud map of shear rates under different flow rates

图11 不同流量下流道中心截面的速度云图

Fig.11 Cloud map of the center section of the flow channel under different flow rates

参考文献 15

1	张金闯，刘丽，刘红芝，等.食品挤压技术装备及工艺机理研究进展［J］.农业工程学报，2017，33（14）：275⁃283.
	ZHANG J C， LIU L， LIU H Z， et al. Research progress on food extrusion technology equipment and process mechanism ［J］. Chinese Journal of Agricultural Engineering， 2017， 33（14）： 275⁃283.
2	王洪武，林炳鉴.大豆蛋白质单螺杆挤压熔体输送段的数值模拟［J］.农业机械学报，2005（9）：75⁃78.
	WANG H W， LIN B J. Numerical simulation of soy protein single screw extrusion melt conveying section［J］.Journal of Agricultural Machinery，2005（9）：75⁃78.
3	栗阳，王振文，吴敏.双螺杆挤出机流道流场和操作参数的数值模拟研究进展［J］.食品工业科技，2021，42（2）：338⁃344.
	LI Y， WANG Z W， WU M. Research progress on numerical simulation of flow field and operating parameters of twin⁃screw extruder flow channel［J］. Food Industry Science and Technology， 2021，42（2）：338⁃344.
4	韦鸿钰，朱立学，周玉梅，等.双螺杆食品挤压流动过程数值模拟［J］.机电产品开发与创新，2014，27（4）：90⁃92.
	WEI H Y， ZHU L X， ZHOU Y M， et al. Numerical simulation of twin screw food extrusion flow process ［J］. Deve⁃lopment and Innovation of Electromechanical Products， 2014，27（4）：90⁃92.
5	赵学伟，魏益民，杜双奎.挤压引起食品特性变化的数学模型研究综述［J］.农业工程学报，2008（10）：301⁃307.
	ZHAO X W， WEI Y M， DU S K. Review of mathematical model research on food properties changes induced by extrusion［J］.Chinese Journal of Agricultural Engineering，2008（10）：301⁃307.
6	肖洪，李楠楠，闫龙涛，等.挤压加工技术对食品理化性质、营养成分影响的研究进展［J］.食品研究与开发，2022，43（2）：214⁃219.
	XIAO H， LI N N， YAN L T， et al. Research progress on the effect of extrusion processing technology on the physical and chemical properties and nutritional components of food［J］.Food Research and Development，2022，43（2）：214⁃219.
7	吴燕燕，陶文斌，张涛.计算机模拟技术在食品加工中的研发现状和趋势［J］.中国渔业质量与标准，2018，8（2）：1⁃8.
	WU Y Y， TAO W B， ZHANG T. Research and develo⁃pment status and trend of computer simulation technology in food processing［J］.China Fishery Quality and Standards，2018，8（2）：1⁃8.
8	杨卫民，王德禧，丁玉梅. 一种纳米叠层复合材料制备装置：中国， CN200910237622. 5［P］. 2011⁃05⁃25.
9	Ishikawa T， Zmano T ．Flow patterns and mixing mechanism in the screw mixing element of a co⁃rotating twin⁃screw extruder ［J］． Polymer Engineering and Science， 2002， 42 （5）： 925⁃939．
10	Ficarella A， Milanese M， Laforgia D ． Numerical study of the extrusion process in cereal production ： Part II． Analysis of variance ［J］． Journal of Food Engineering， 2006， 72 ： 179⁃188．
11	王立胜. 三层共挤吹膜机头流道流场的数值分析与研究［D］.北京：北京化工大学，2020.
12	钱欣，许王定，金杨福． Polyflow 基础及其在塑料加工中的应用［M］．北京：化学工业出版社， 2009 ： 262⁃268．
13	胡淑珍. 米粉挤丝机的设计与试验研究［D］.北京：中国农业机械化科学研究院，2016.
14	曾宪奎，边慧光，王峰业，等.橡胶护舷挤出机头流场有限元分析［J］.橡胶工业，2010，57（2）：110⁃114.
	ZENG X K， BIAN H G， WANG F Y，et al.Finite element analysis of flow field in rubber fender extruder head［J］.Rubber Industry，2010，57（2）：110⁃114.
15	朱向哲，谢禹钧.食品加工用三螺杆挤压机三维流场数值模拟［J］.食品与机械，2005（3）：45⁃48.
	ZHU X Z， XIE Y J. Numerical simulation of three⁃dimensional flow field in a three⁃screw extruder for food processing ［J］. Food and Machinery， 2005（3）：45⁃48.
