汽车座椅侧护板注塑模具创新设计

doi:10.19491/j.issn.1001-9278.2023.10.019

中国塑料 ›› 2023, Vol. 37 ›› Issue (10): 139-143.DOI: 10.19491/j.issn.1001-9278.2023.10.019

汽车座椅侧护板注塑模具创新设计

赵利平¹(), 张维合¹, 彭新华²

^1.广东科技学院机电学院，广东东莞 523000
^2.茂新五金（深圳）有限公司，广东深圳 518106

收稿日期:2023-05-09 出版日期:2023-10-26 发布日期:2023-10-23
作者简介:赵利平（1982—），男，模具制造工高级技师、机械实验师，从事模具设计及制造，模具材料及模具CAD/CAE/CAM等方面研究，273725342@qq.com
基金资助:
广东科技学院高等教育教学改革项目(GKZLGC2022067);东莞市科技局工程技术研究中心项目(现代模具设计与制造工程技术研究中心20221600402242)

Innovative design of injection mold for car seat side guard plate

ZHAO Liping¹(), ZHANG Weihe¹, PENG Xinhua²

^1.Mechanical and Electrical College of Guangdong University of Science and Technology，Dongguan 523000，China
^2.Maoxin Hardware （Shenzhen） Co，Ltd，Shenzhen 518106，China

Received:2023-05-09 Online:2023-10-26 Published:2023-10-23

摘要/Abstract

摘要：

采用定模内和动模内镶件互换结构设计，实现了同一套模具可生产某汽车座椅侧护板（有按钮孔和无按钮孔）2种不同结构的塑件，提升了模具的使用价值，降低了产品研发的成本，并通过设计便捷式模内镶件互换结构，极大地减少了拆模、装模的时间和人工成本。异型的斜顶抽芯机构与直顶顶出机构相配合，解决了常规斜顶抽芯机构在设计位置不足的情况下完成塑件倒扣的正常脱模。

关键词: 镶件互换结构, 异型, 斜顶抽芯机构, 直顶顶出机构

Abstract:

An interchanging structure design was adopted for the plastic parts of a car seat side guard plate（with and without a button hole） mold structure with a fixed mold and a moving mold. Such a design solved the problem that the same mold could produce two types of plastic parts with different structures， improve the use value of the mold， and reduce the cost of product research and development for products. Through the design of convenient interchanging structure of a mold insert， the removal of mold， mold installation time， and labor costs were greatly reduced. The abnormal⁃shaped inclined top core⁃pulling mechanism and the straight top core⁃pulling mechanism could cooperate to help the conventional inclined top core⁃pulling mechanism to complete the normal demolding of the plastic parts when the design position was insufficient.

Key words: insert interchange structure, atypia, inclined top core?pulling mechanism, straight top ejector mechanism

中图分类号:

TQ320.66⁺2

赵利平, 张维合, 彭新华. 汽车座椅侧护板注塑模具创新设计[J]. 中国塑料, 2023, 37(10): 139-143.

ZHAO Liping, ZHANG Weihe, PENG Xinhua. Innovative design of injection mold for car seat side guard plate[J]. China Plastics, 2023, 37(10): 139-143.

图/表 8

图1 塑件结构3D示意图

Fig.1 3D diagram of the structure of the plastic parts

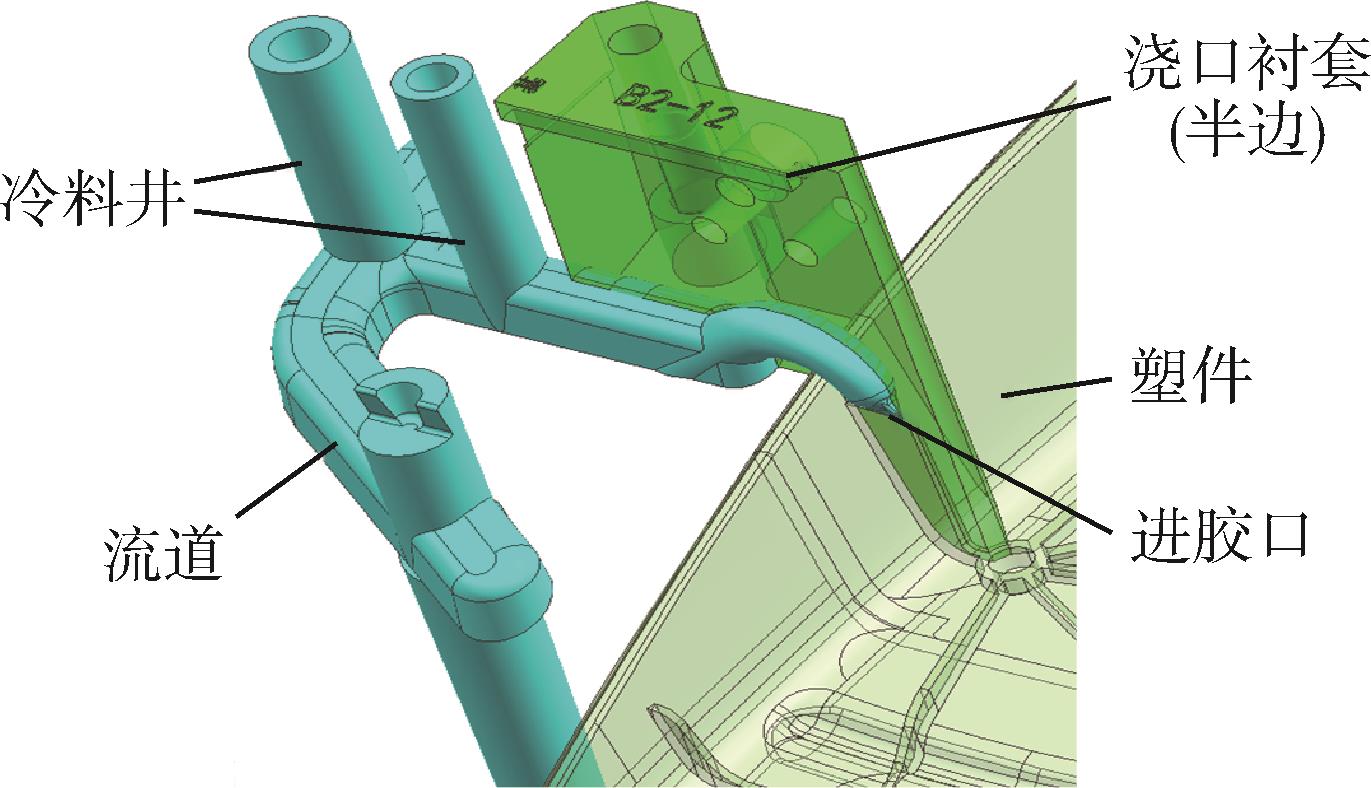

图2 进胶的3D示意图

Fig.2 3D diagram of the feeding glue

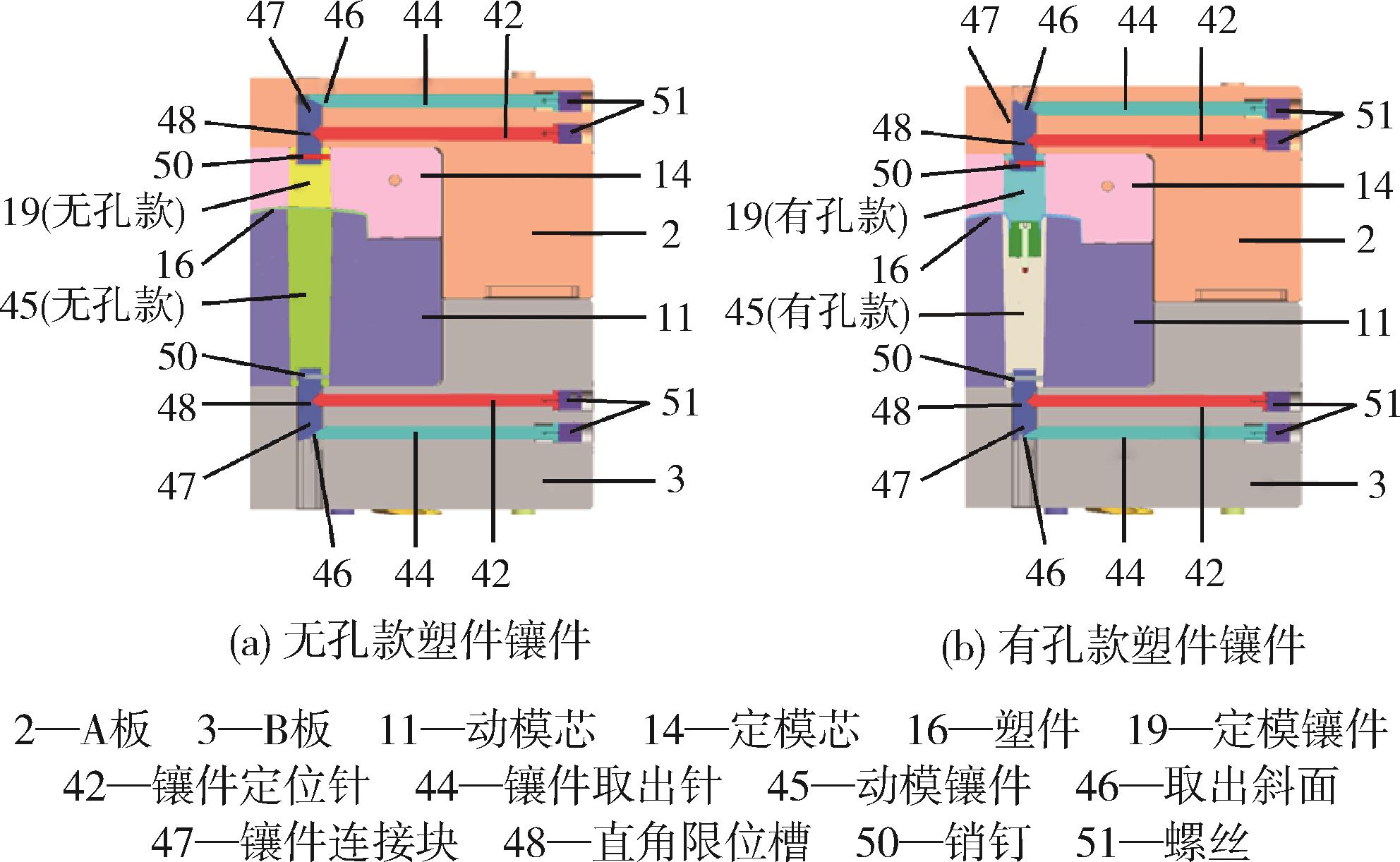

图3 便捷式模内镶件更换机构3D剖切图

Fig.3 3D profile of convenient in⁃mold insert replacement mechanism

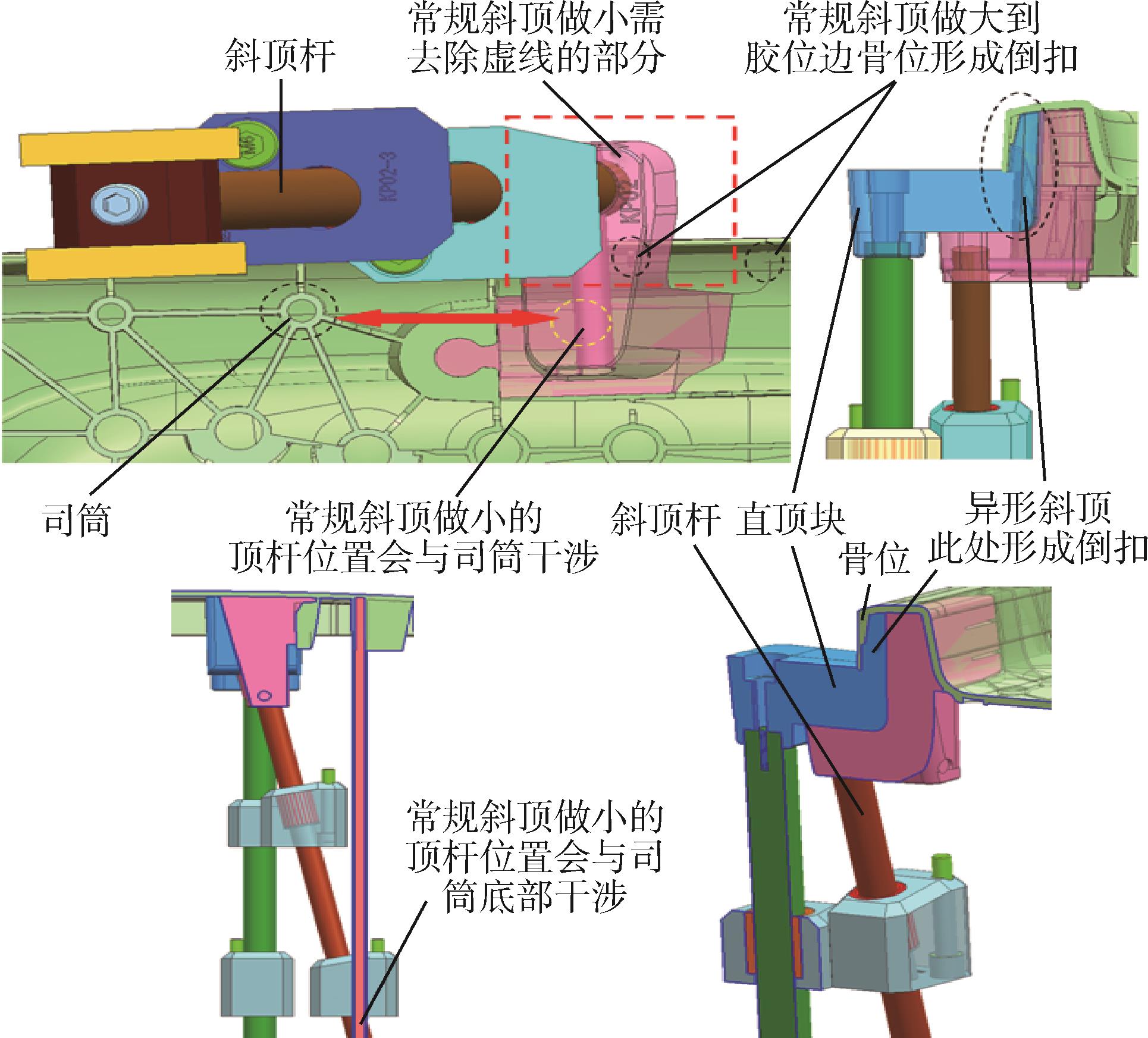

图4 异形斜顶抽芯机构和直顶顶出机构配合3D结构示意图

Fig.4 3D structure diagram of the special⁃shaped inclined top core⁃pulling mechanism and straight top ejection mechanism

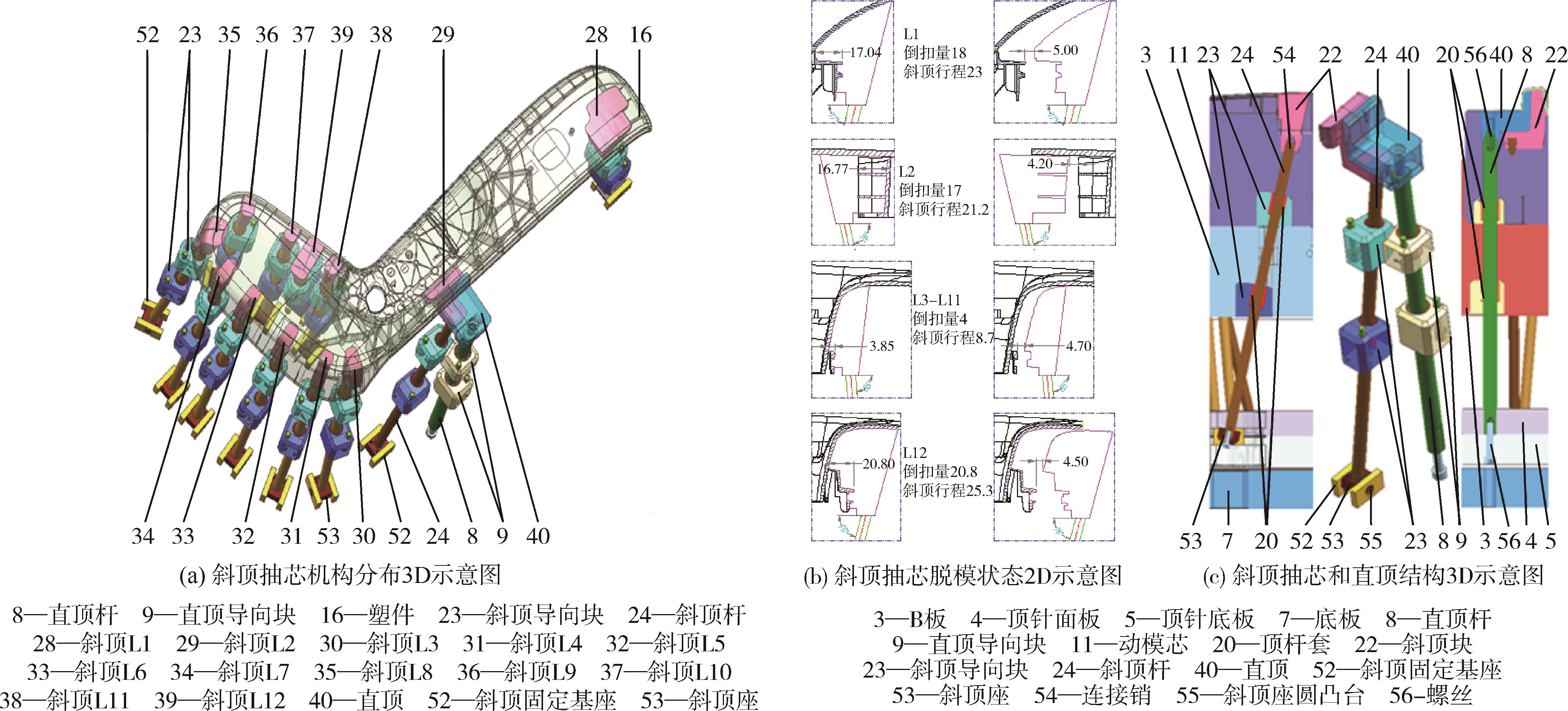

图5 斜顶抽芯机构和直顶顶出机构示意图

Fig.5 Schematic diagram of inclined top core⁃pulling mechanism and straight top ejector mechanism

图6 模具总装图

Fig.6 Mold assembly drawing

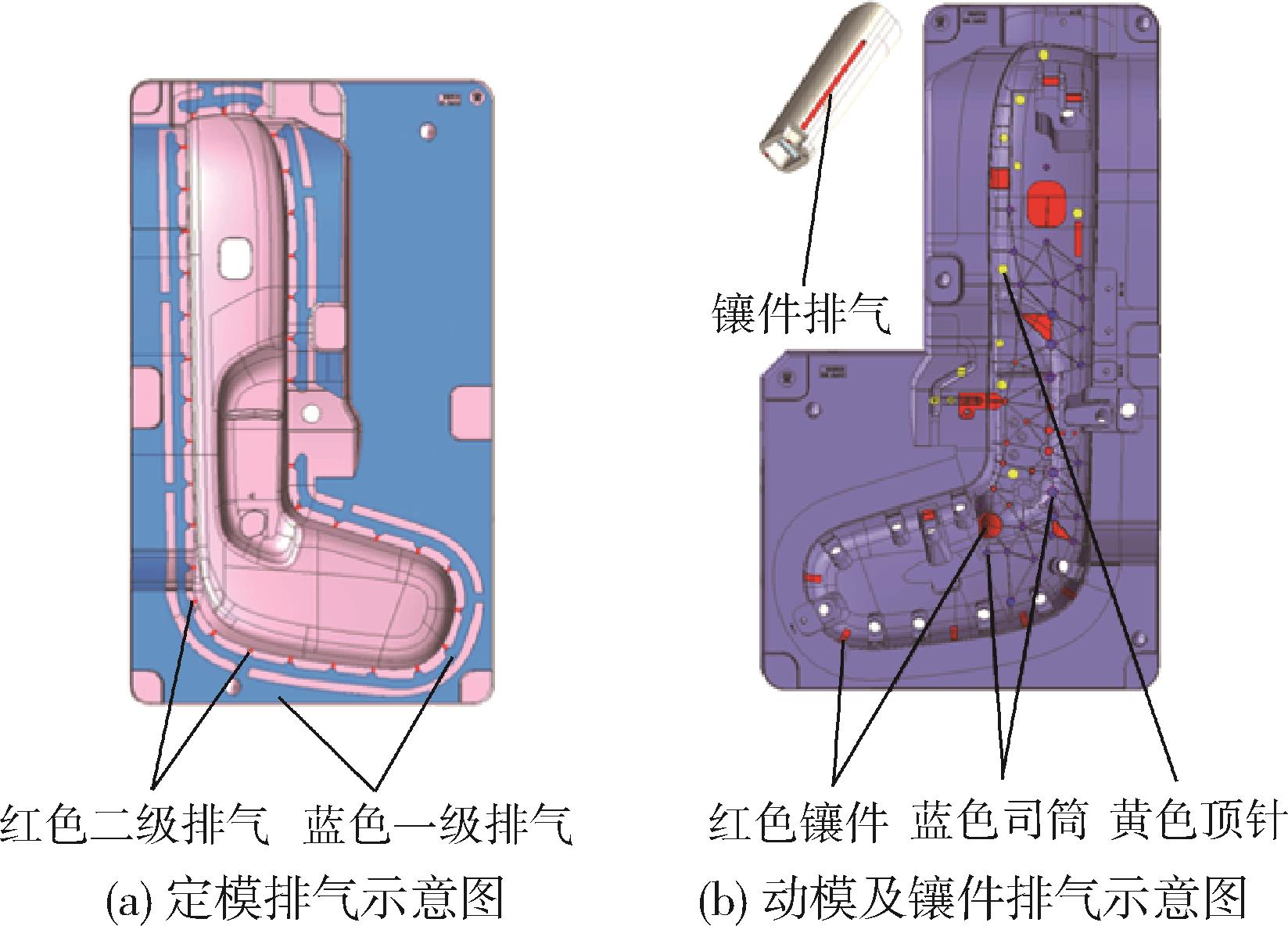

图7 排气系统3D示意图

Fig.7 3D schematic diagram of the exhaust system

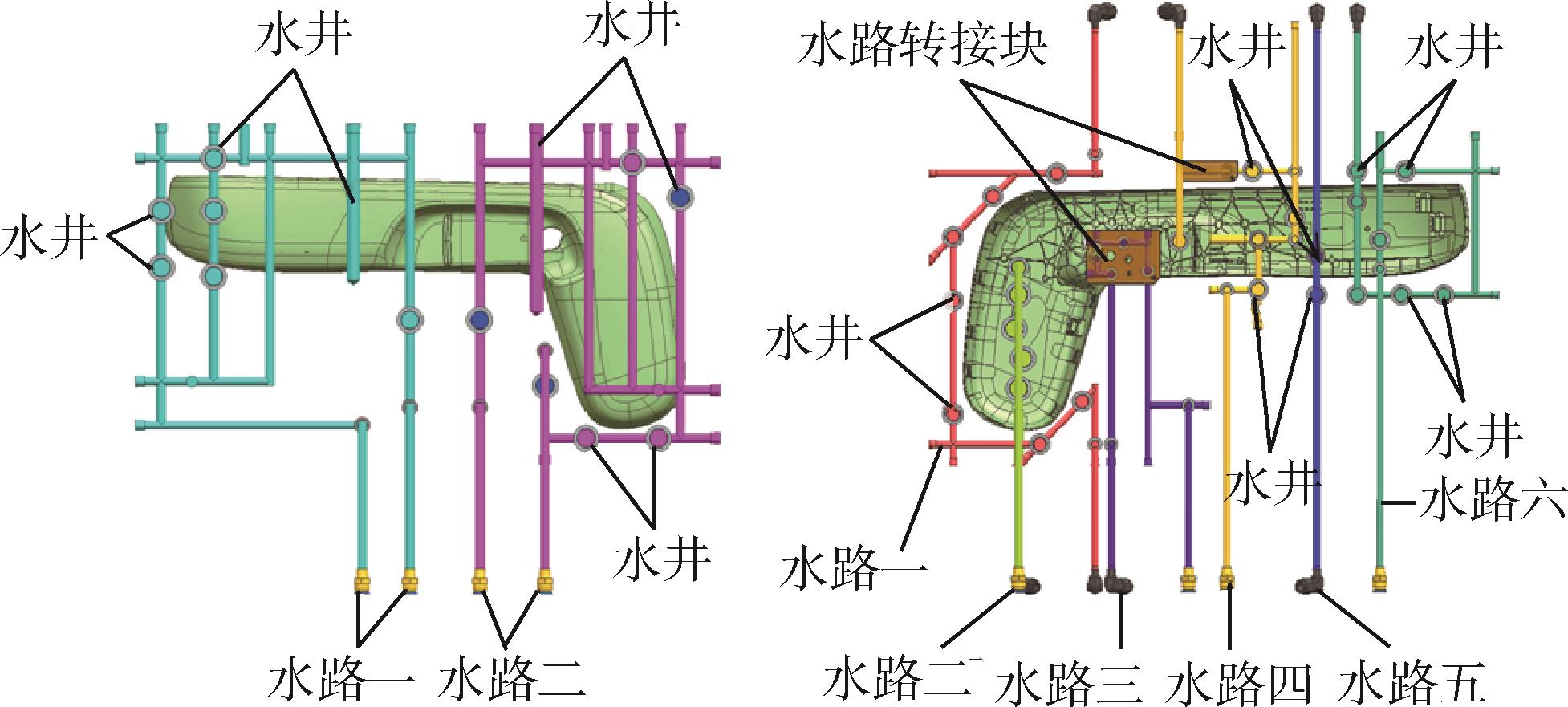

图8 定模冷却水路3D示意图

Fig.8 3D schematic diagram of the fixed mold cooling waterway

参考文献 12

1	张维合.注塑模具设计实用手册［M］.北京：化学工业出版社，2019：32⁃50.
2	郭巍，李金松，严岿.基于正交试验的汽车座椅调角器注射成型质量优化［J］.工程塑料应用，2022，50（9）：64⁃69.
	GUO W， LI J S， YAN K. Quality optimization of injection molding for automotive seat adjuster based on orthogonal test ［J］. Engineering Plastics Application，202，50（9）：64⁃69.
3	赵利平，张艳华，于维斌，等.扫地机器人尘盒盖注塑模具设计［J］.中国塑料，2022，36（11）：133⁃139.
	ZHAO L P， ZHANG Y H， YU W B，et al. Design of injection mold for dust box cover of sweeping robot ［J］. China Plastics，2022，36（11）：133⁃139.
4	王颖，秦龙，冯安平.汽车主副驾饰板顺序阀热流道注塑模具设计［J］.工程塑料应用，2022，50（6）：99⁃104.
	WANG Y， QIN L， FENG A P. Design of hot runner injection mold for vehicle main and passenger trim plate sequential valve ［J］. Engineering Plastics Application，2022，50（6）：99⁃104.
5	刘晓飞.汽车前大灯灯壳复杂侧抽芯注塑模具设计［J］.工程塑料应用，2021，49（11）：99⁃103，108.
	LIU X F. Design of complex side core⁃pulling injection mold for automotive headlamp shell ［J］. Engineering Plastics Application，2021，49（11）：99⁃103，108.
6	熊毅，冯啸霖.外侧整圈倒扣产品多向顺序抽芯注射模具［J］.塑料工业，2021，49（8）：81⁃86.
	XIONG Y， FENG X L. Multi⁃direction sequential core⁃pulling injection mold for inverted product with outer circle ［J］. Plastics Industry，2021，49（8）：81⁃86.
7	刘少华，熊建武，徐文庆，等.安全座椅五次复合抽芯机构模具设计［J］.塑料，2021，50（1）：88⁃93.
	LIU S H， XIONG J W， XU W Q， et al. Die design of five⁃stage composite core⁃pulling mechanism for safety seat ［J］. Plastics，2021，50（1）：88⁃93.
8	刘红燕.控制器外壳滑块带斜顶脱模机构模具设计［J］.塑料，2021，50（1）：94⁃99.
	LIU H Y. The mold design of controller shell sliding block with inclined top ［J］. Plastics，2021，50（1）：94⁃99.
9	赵利平，侯贤州，罗哲，等.汽车后保险杠热流道大型精密注塑模具设计［J］.塑料科技，2022，50（12）：94⁃98.
	ZHAO L P， HOU X Z， LUO Z， et al. Design of large precision injection mold for hot runner of automobile rear bumper ［J］ Plastics Science and Technology， 2022， 50（12）： 94⁃98.
10	赵利平，温煌英，罗哲，等.汽车灯饰面盖零件热流道双色注塑模具设计［J］.工程塑料应用，2022，50（3）：96⁃100.
	ZHAO L P， WEN H Y， LUO Z， et al. Design of two⁃color injection mold for hot runner of automobile light cover parts ［J］. Engineering Plastics Application，2022，50（3）：96⁃100.
11	徐超辉，刘华刚，王井玲.特种量杯多向斜顶成型注塑模具设计［J］.工程塑料应用，2017，45（9）：84⁃87.
	XU C H， LIU H G， WANG J L. Design of injection mold for multi⁃skew top molding of special measuring cup ［J］. Application of Engineering Plastics，2017，45（9）：84⁃87.
12	张雁亭，肖国华，郑子军，等.化妆盒盖双叉斜顶脱模机构注射模设计［J］.塑料，2023，52（1）：94⁃98，186.
	ZHANG Y T， XIAO G H， ZHENG Z J，et al. Design of injection mold for demoulding mechanism of makeup box cover with double fork oblique top ［J］. Plastics，2023，52（1）：94⁃98，186.
