离子改性对宽分子量分布聚丙烯黏弹性能影响

doi:10.19491/j.issn.1001-9278.2024.01.002

中国塑料 ›› 2024, Vol. 38 ›› Issue (1): 7-13.DOI: 10.19491/j.issn.1001-9278.2024.01.002

离子改性对宽分子量分布聚丙烯黏弹性能影响

徐耀辉(), 唐伊文, 郭鹏, 吕明福()

中石化（北京）化工研究院有限公司，北京 100013

收稿日期:2023-05-18 出版日期:2024-01-26 发布日期:2024-01-22
通讯作者: 吕明福（1971—），男，教高，博士，主要从事聚合物材料开发研究，lumf.bjhy@sinopec.com
E-mail:xuyh.bjhy@sinopec.com;lumf.bjhy@sinopec.com
作者简介:徐耀辉（1980—），男，研究员，硕士，主要从事聚合物轻量化材料开发研究，xuyh.bjhy@sinopec.com
基金资助:
中国石油化工股份有限公司资助项目(421037?1)

Effect of ion modification on viscoelasticity of broad molecular weight distribution polypropylene

XU Yaohui(), TANG Yiwen, GUO Peng, LYU Mingfu()

SINOPEC Beijing Research Institute of Chemical Industry，Beijing 100013，China

Received:2023-05-18 Online:2024-01-26 Published:2024-01-22
Contact: LYU Mingfu E-mail:xuyh.bjhy@sinopec.com;lumf.bjhy@sinopec.com

摘要/Abstract

摘要：

宽分子量分布聚丙烯（BMWDPP）PP1经离子改性剂处理后得到PP4。通过凝胶渗透色谱（GPC）与平板旋转流变、拉伸流变和熔体强度测试研究了PP1和PP4的分子结构与流变性能的变化。离子改性过程中的自由基诱发PP降解会降低BMWDPP的分子量大小及多分散性；虽未形成真正的长支链结构，但由于接枝在PP分子链上的金属盐之间靠离子相互作用造成“类长支链”效果，PP4可产生拉伸应变硬化现象；PP4因大分子量组分的降解削弱缠结及小分子量组分的降解增强塑化，导致黏弹性低于PP1。拉伸应变硬化对熔体强度增高的影响强于分子量降低对熔体强度削弱的影响，故PP4的熔体强度在不同的温度下皆高于PP1；在低温下呈现线形大分子量分子链PP特点，而在高温下呈现长支链PP特点。

关键词: 宽分子量分布聚丙烯, 离子改性, 黏弹性, 拉伸应变硬化, 熔体强度

Abstract:

PP4 was obtained through treating polypropylene with a wide molecular weight distribution （BMWDPP） PP1 using an ion modifier. The molecular structures and rheological properties of PP1 and PP4 were investigated by gel permeability chromatography （GPC）， plate rotational rheology， stretch rheology， and melt strength tests. The PP degradation induced by free radicals reduced the molecular weight and polydispersity of BMWDPP. There was no real long branch chain structure generated due to the “long⁃like branched chain” effect of the ionic interaction between the metal salts on the PP chain segment. PP4 exhibits a stretch hardening phenomenon. The large molecular weight components could weaken the molecular entanglement， whereas the small molecular weight components could enhance the plasticizing effect due to the degradation of PP4. This makes its viscoelasticity lower than that of PP1.The influence of stretch strain hardening on the enhancement of melt strength is stronger than the effect of molecular weight reduction on the weakening of melt strength. Therefore， the melt strength of PP4 is higher than that of PP1 at different temperatures. This indicated that the PP was featured with linear large molecular chains at low temperature and long branched chains at high temperature.

Key words: broad molecular weight distribution polypropylene, ion modification, viscoelasticity, stretch hardening, melt strength

中图分类号:

TQ325.1⁺4

徐耀辉, 唐伊文, 郭鹏, 吕明福. 离子改性对宽分子量分布聚丙烯黏弹性能影响[J]. 中国塑料, 2024, 38(1): 7-13.

XU Yaohui, TANG Yiwen, GUO Peng, LYU Mingfu. Effect of ion modification on viscoelasticity of broad molecular weight distribution polypropylene[J]. China Plastics, 2024, 38(1): 7-13.

图/表 12

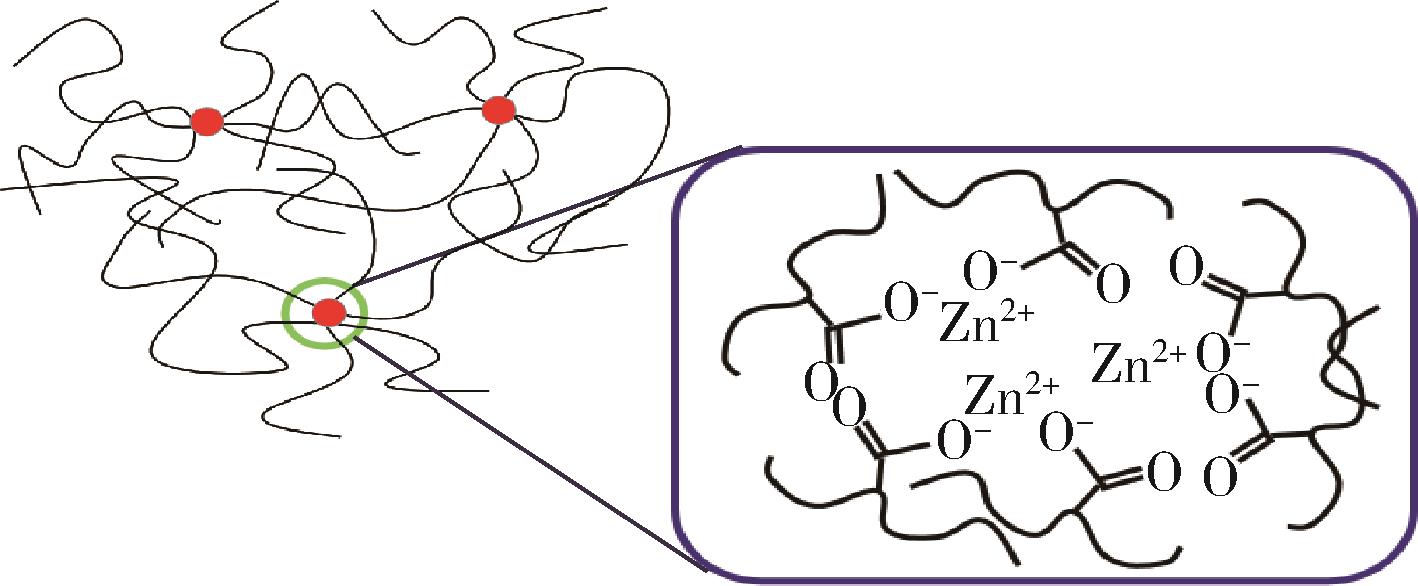

图1 “类长支链”结构示意图

Fig.1 Long chains⁃like structure

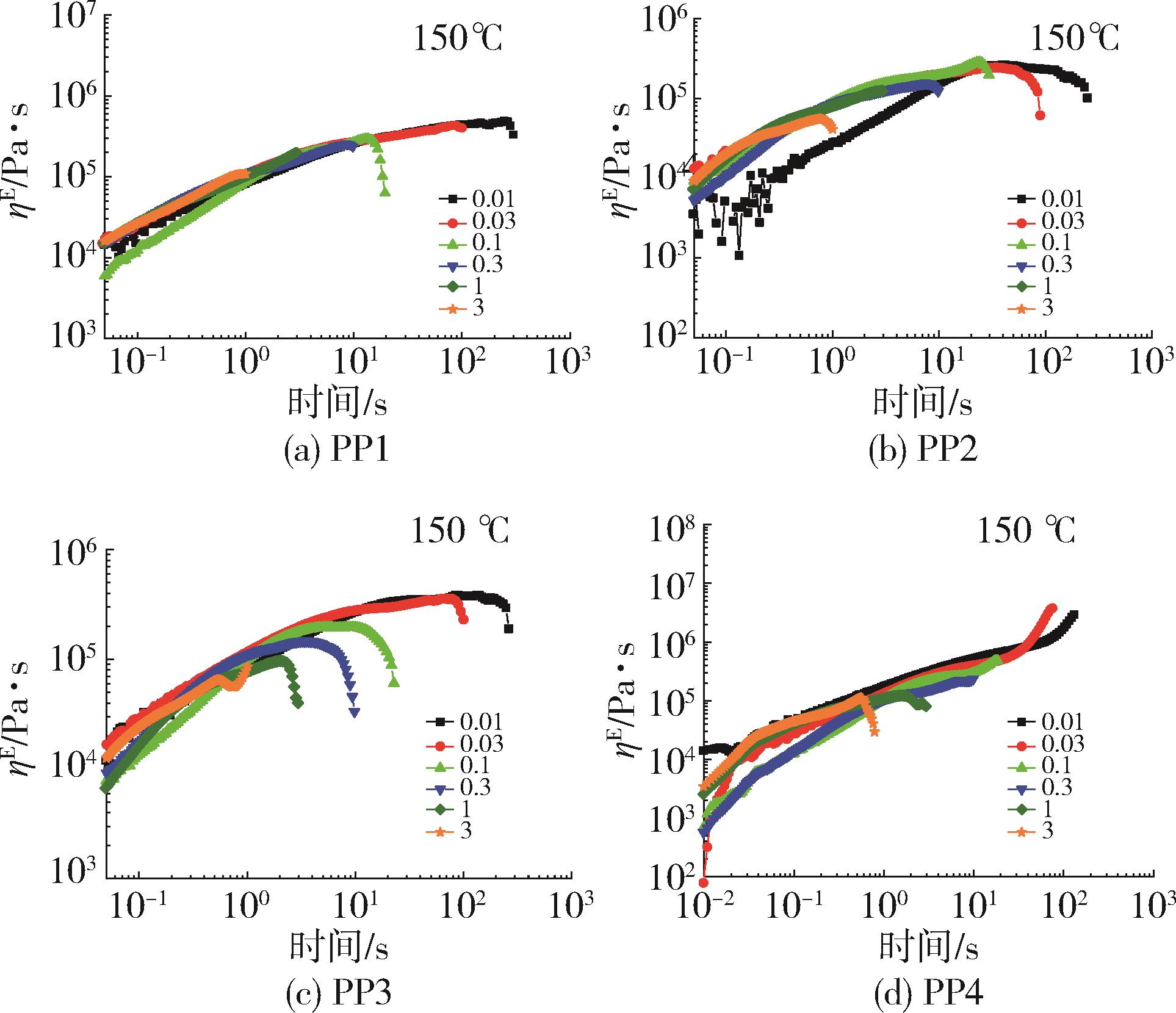

图2 PP1、PP2、PP3和PP4的拉伸流变曲线

Fig.2 Elongational viscosity curves of PP1， PP2， PP3 and PP4

样品	M_n	M_w	M_z	M_w/M_n
PP1	41 034	476 696	2 049 110	11.6
PP2	40 700	433 557	1 591 789	10.7
PP3	40 844	445 711	1 712 113	11.0
PP4	41 007	456 754	1 809 072	11.1

表1 PP1、PP2、PP3和PP4的分子量

Tab.1 The molecular weight of PP1， PP2， PP3 and PP4

图3 PP1、PP2、PP3和PP4的分子量分布曲线

Fig.3 GPC curves of PP1， PP2， PP3 and PP4

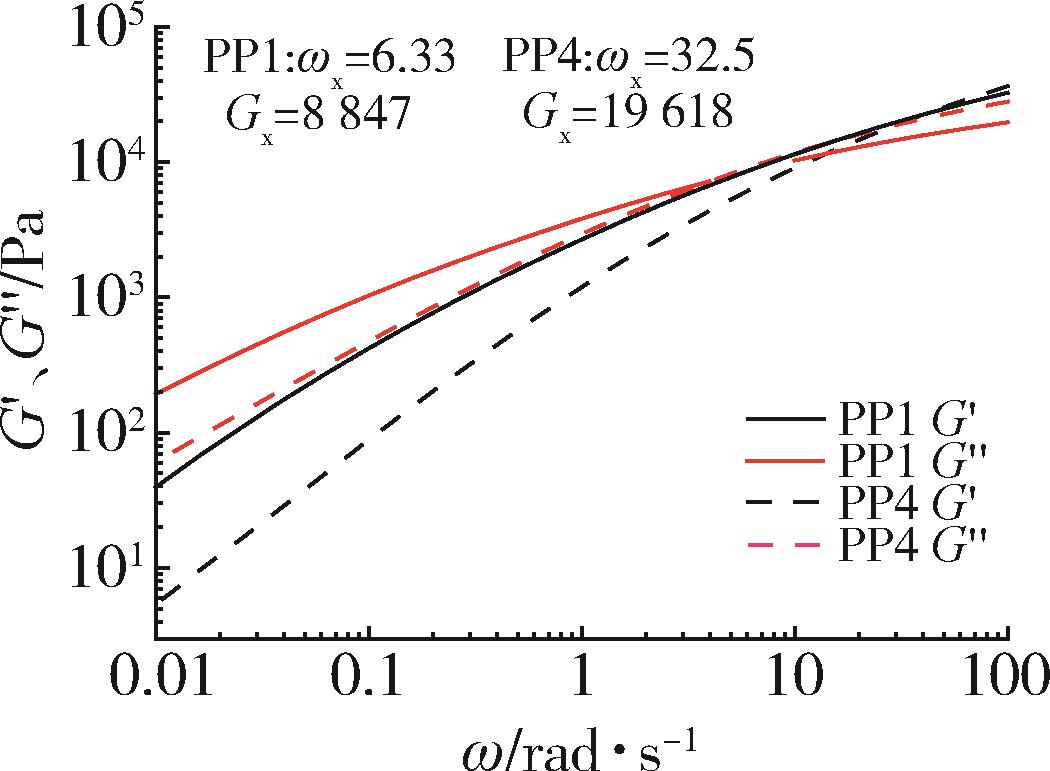

图4 PP1和PP4剪切模量随频率的变化曲线

Fig.4 Shear modulus of PP1 and PP4 against frequency

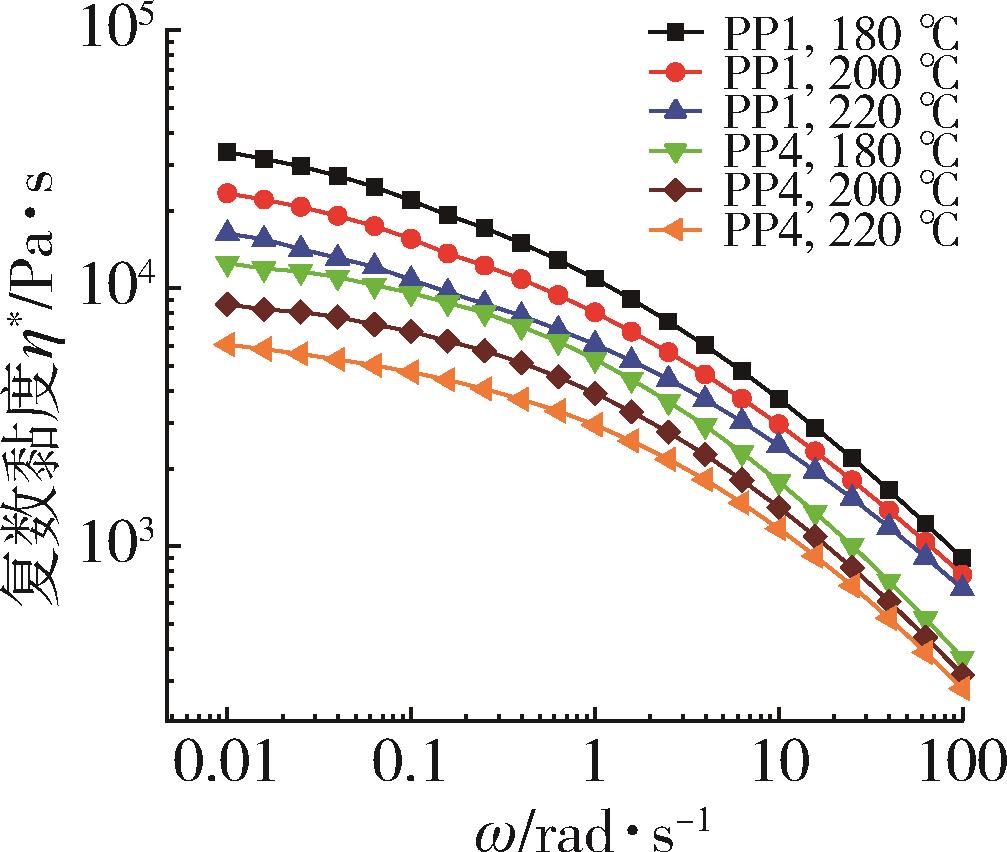

图5 180、200、220 ℃下PP1和PP4剪切黏度随频率的变化曲线

Fig.5 Shear viscosity of PP1 and PP4 against frequency at 180 ℃， 200 ℃ and 220 ℃，respectively

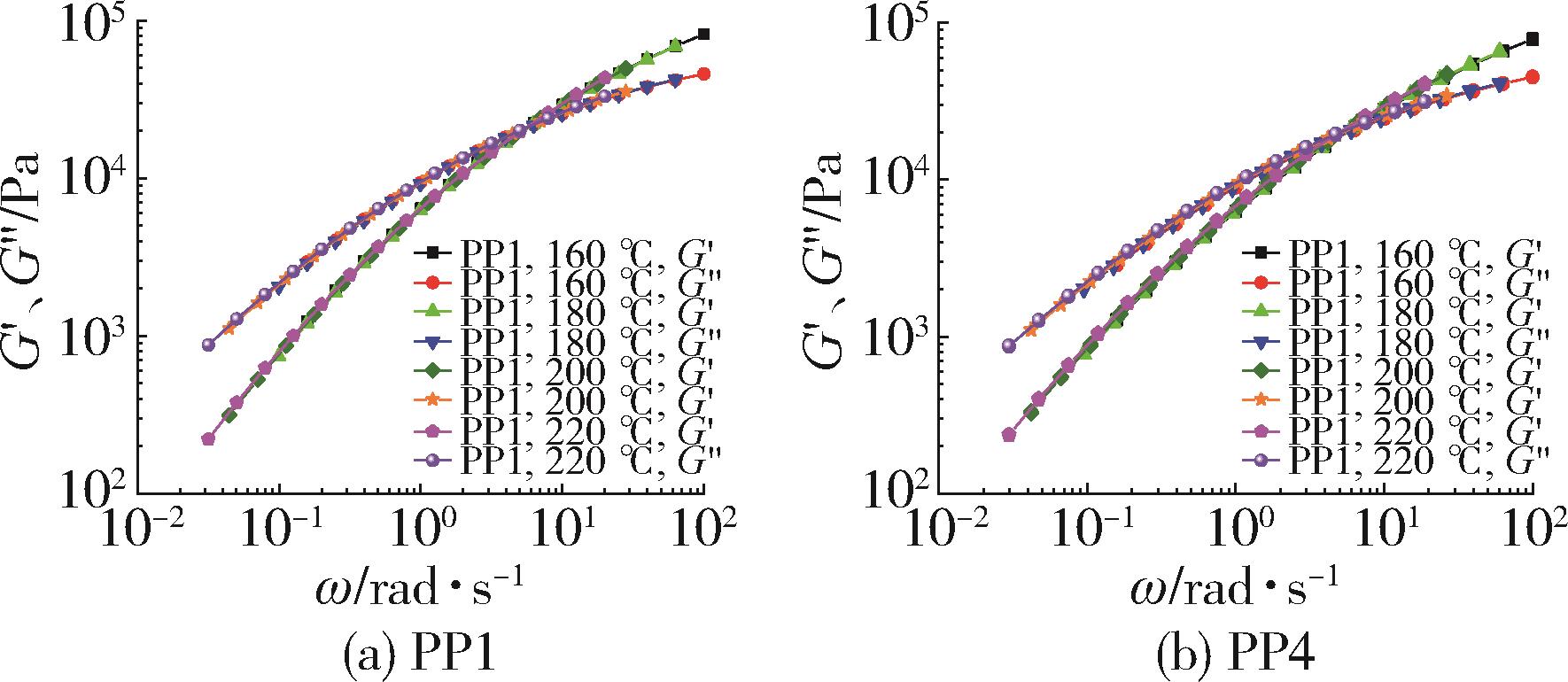

图6 PP1和PP4在160、180、200、220 ℃下的动态模量

Fig.6 Master curves of the dynamic modulus of linear PP1 and PP4

a_T

ΔE_a/

kJ·mol^-1

a_T

ΔE_a/

kJ·mol^-1

a_T

ΔE_a/

kJ·mol^-1

表2 PP1和PP4的黏ΔEa值

Tab.2 ΔEa of PP1 and PP4

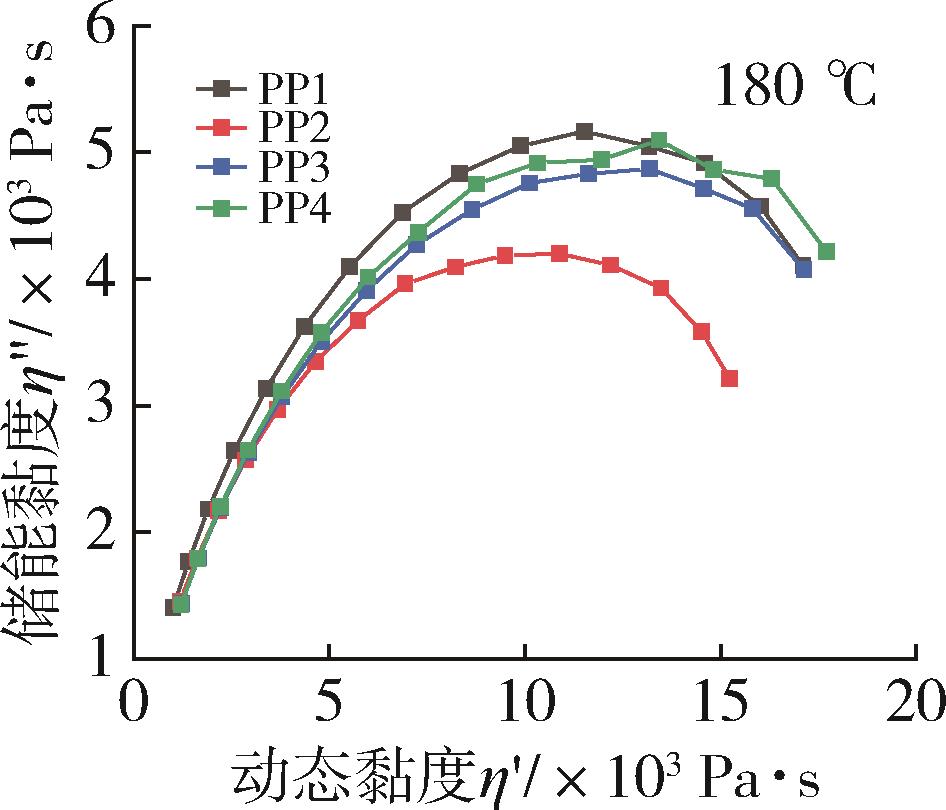

图7 PP1、PP2、PP3和PP4的Cole⁃Cole曲线

Fig.7 Cole⁃Cole plots of PP1， PP2， PP3 and PP4

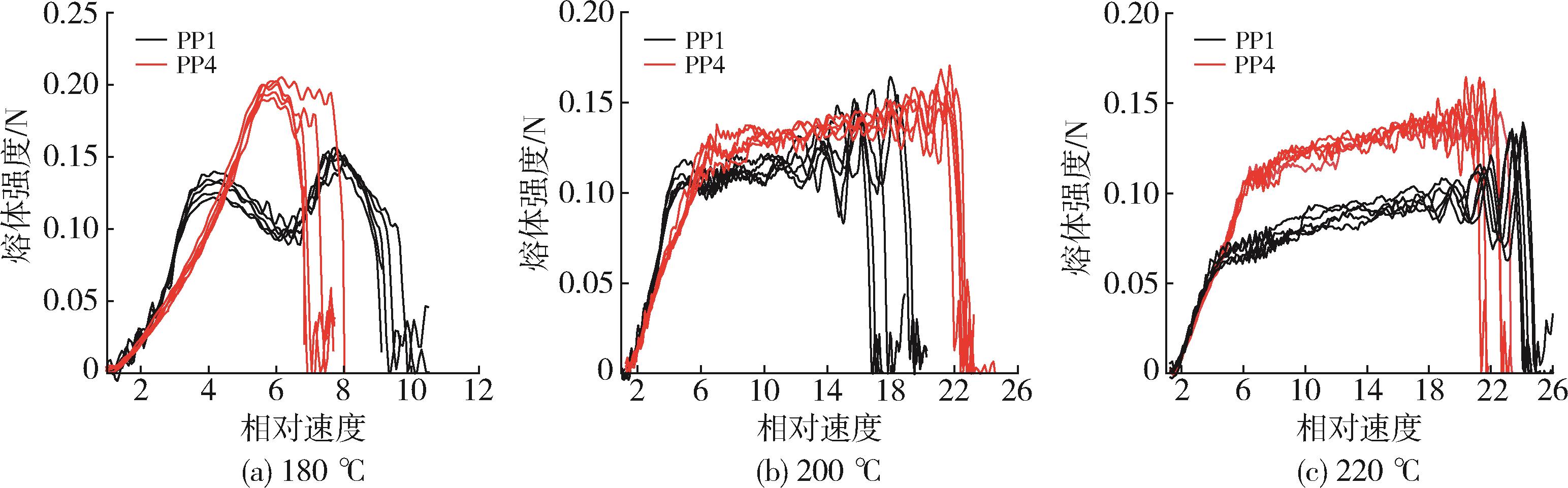

图8 PP1和PP4在180 ℃、200 ℃和220 ℃下的熔体强度对比

Fig.8 Melt strength of PP1 and PP2 at 180 ℃， 200 ℃ and 220 ℃，respectively

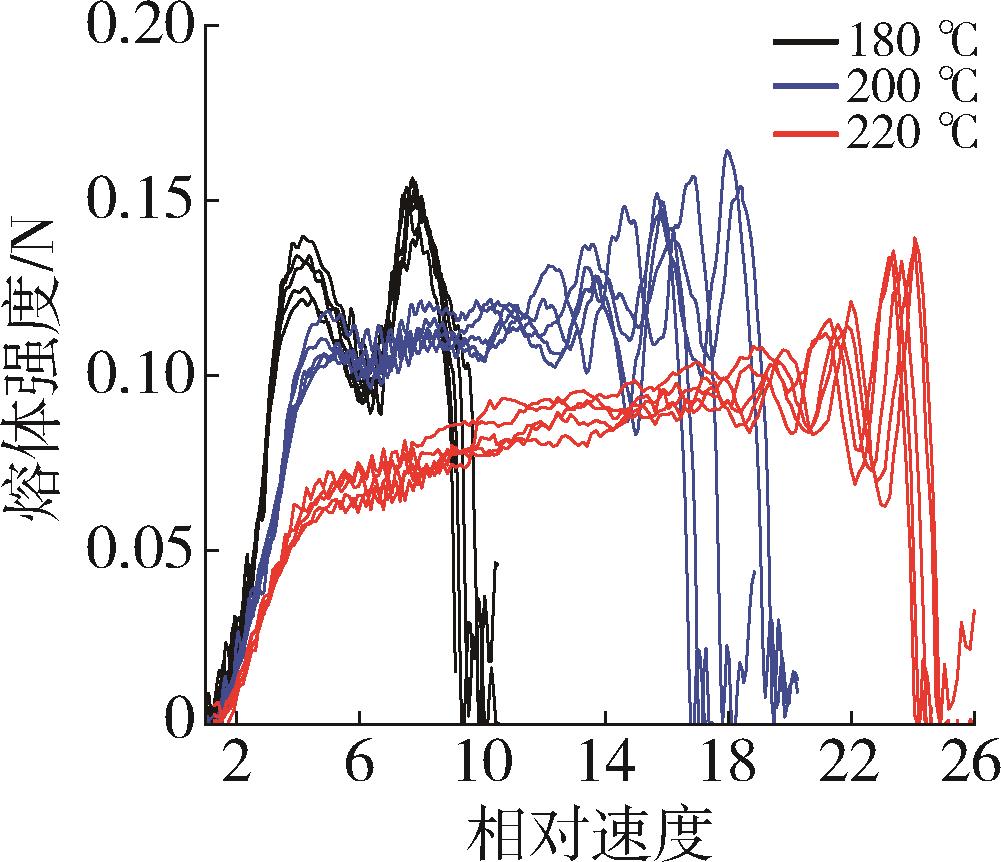

图9 PP1在180、200、220 ℃下的熔体强度曲线

Fig.9 Melt strength curves of PP1 at 180 ℃， 200 ℃ and 220 ℃，respectively

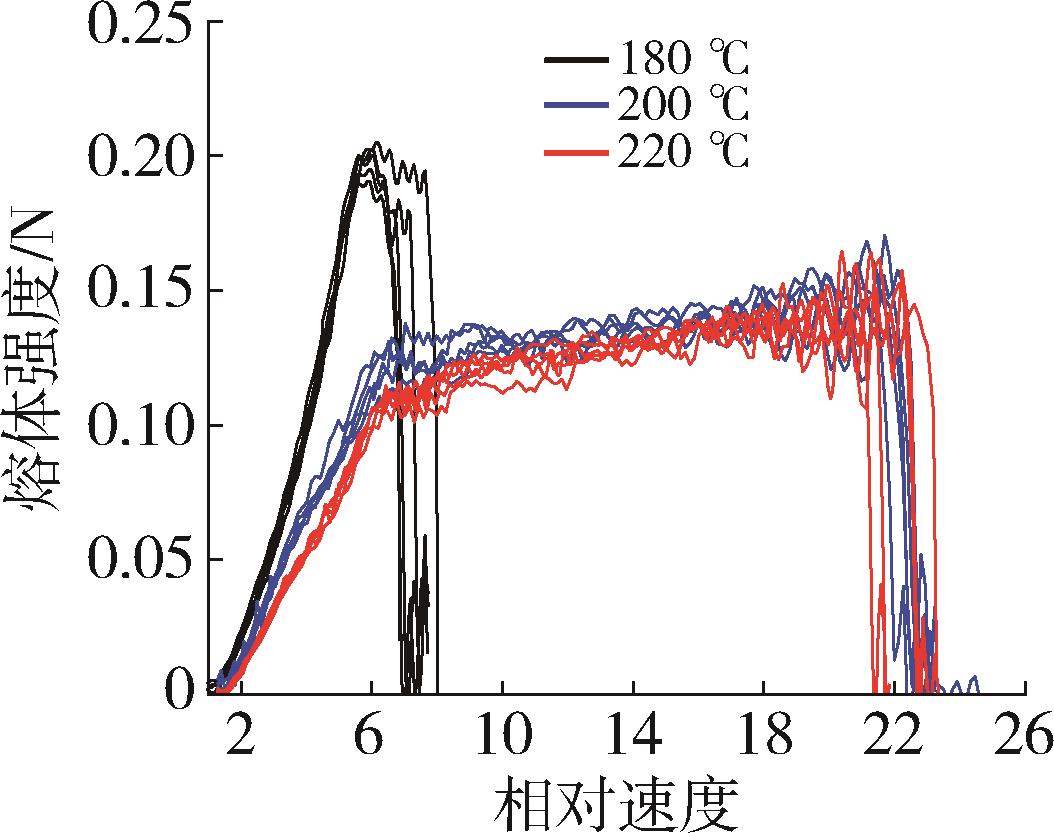

图10 PP4在180、200、220 ℃下的熔体强度曲线

Fig.10 Melt strength curves of PP4 at 180 ℃，200 ℃ and 220 ℃，respectively

参考文献 23

1	周持兴. 聚合物流变实验及应用［M］.上海：上海交通大学出版社，2003：57⁃62，128⁃131.
2	郭鹏，吕明福，张师军. 高熔体强度聚丙烯的研究现状与评述［J］. 化工进展， 2012， 31（2）： 158⁃162.
	GUO P， LYU M F， ZHANG S J. Research progress in high melt strength polypropylene［J］. Chemical Industry and Engineering Progress， 2012， 31（2）： 158⁃162.
3	王兴仁，李栋，杨爱武，等.宽相对分子质量分布聚丙烯技术进展［J］. 现代塑料加工应用， 2005， 17（3）： 4.
	WANG X R， LI D， YANG A W， et al.The technical progress of the breadth relativemolecular weight distributi on polypropylene［J］. Modern Plastics Processing and Applications， 2005， 17（3）： 4.
4	中国石油化工股份有限公司，中国石油化工股份有限公司北京化工研究院. 一种高熔体强度丙烯/乙烯共聚物及其制备方法：102816269［P］. 2011⁃06⁃09.
5	娄立娟，刘建叶，俞炜，等. 聚合物长支链的流变学表征方法［J］. 高分子通报，2009（10）：15⁃22.
	LOU L J， LIU J Y， YU W， et al. Rheological characterization of long chain branching［J］. Polymer Bulletin， 2009（10）：15⁃22.
6	Wu M H， Wang C C， Chen C Y. Preparation of high melt strength polypropylene by addition of an ionically modified polypropylene［J］.Polymer，2020 （202）：122743.
7	Carlos R， Lambic N， Joseph T， et al. One⁃pot synthesis of high⁃melt⁃strength isotactic polypropylene ionomers［J］.Macromolecules，2022（55）：284⁃296.
8	唐伊文，吕明福，郭鹏，等. 聚丙烯挤出物理发泡的研究进展［J］. 石油化工， 2022， 51（5）： 593⁃600.
	TANG Y W， LYU M F， GUO Peng， et al. Research progress of polypropylene extrusion physical foaming［J］. Petrochemical Technology， 2022， 51（5）： 593⁃600.
9	Guo Peng， Xu Yaohui， Lu Mingfu， et al. High melt strength polypropylene with wide molecular weight distribution used as basic resin for expanded polypropylene beads［J］. Ind Eng Chem Res， 2015， 54（1）： 217⁃225.
10	Weingart N， Raps D， Lu Mingfu， et al. Comparison of the foamability of linear and long⁃chain branched polypropylene the legend of strain⁃hardening as a requirement for good foamability［J］. Polymer， 2020， 12（20）：725⁃746.
11	Sadeghipour S M， Biglari F R， Garmabi H， et al. Rheological optimization of reactively modified polypropylene to enhance the foam extrusion performance［J］. Mater Res Express， 2019， 6（10）：105 352⁃105 363.
12	Carlos R， Joseph T， Lin T P. Extensional rheology and flow⁃induced crystal alignment in polypropylene ionomers［J］. Journal of Rheology，2022（66）：657.
13	Li Y， Yao Z， Chen Z H， et al. High melt strength polypropylene by ionic modification： preparation， rheological properties and foaming behaviors［J］. Polymer 2015（70）：207⁃214.
14	Hassager O， Mortensen K， Bach A， et al. Stress and neutron scattering measurements on linear polymer melts undergoing steady elongational flow［J］. Rheol Acta，2012（51）：385⁃394.
15	Liu J Y， Yu W， Zhou C X. Polymer chain topological map as determined by linear viscoelasticity［J］. J Rheol， 2011， 55（3）：545⁃570.
16	Carrot C， Revenu P， Guillet J. Rheological behavior of degraded polypropylene melts： from MWD to dynamic moduli［J］. Journal of Applied Polymer Science， 1996， 61（11）：1 887⁃1 897.
17	Bafna S S. Is the cross⁃over modulus a reliable measure of polymeric polydispersity？［J］. Journal of Applied Polymer Science， 1997（63）：111⁃113.
18	田敬华. 长支链聚丙烯及聚丙烯反应共混材料的制备、结构与性能的研究［D］. 上海：上海交通大学， 2007.
19	You W， Yu W. Characteristic rheological behaviors in startup shear of entangled polymer melts［J］. Nihon Reoroji Gakk， 2021， 49（1）：1⁃5.
20	Tian J H， Yu W， Zhou C X. The preparation and rheology characterization of long chain branching polypropylene［J］.Polymer，2006（47）：7 962⁃7 969.
21	Sugimoto M， Tanaka T， Masubuchi Y， et al. Effect of chain structure on the melt rheology of modified polypropylene［J］.Journal of Applied Polymer Science，1999，73（8）：1 493⁃1 500.
22	Sugimoto M， Masubuchi Y， Takimoto J， et al. Melt rheology of polypropylene containing small amounts of high molecular weight chain. I. Shear flow［J］. Journal of Polymer Science Part B： Polymer Physics， 2001， 39（21）：2 692⁃2 704.
23	Wasserman S H， Graessley W W. Prediction of linear viscoelastic response for entangled polyolefin melts from molecular weight distribution［J］. Polymer Engineering & Science， 1996， 36（6）：852⁃861.
