螺杆挤出机相似放大理论的研究进展

doi:10.19491/j.issn.1001-9278.2024.01.015

中国塑料 ›› 2024, Vol. 38 ›› Issue (1): 106-111.DOI: 10.19491/j.issn.1001-9278.2024.01.015

• 机械与模具 • 上一篇

螺杆挤出机相似放大理论的研究进展

贾明印(), 徐文一, 任浩宇, 薛平

北京化工大学，塑料机械及塑料工程研究所，北京 100029

收稿日期:2023-06-02 出版日期:2024-01-26 发布日期:2024-01-22
作者简介:贾明印（1979-），男，副教授，主要从事高分子复合材料成型技术及装备研究，jiamy@mail.buct.edu.cn

Research progress in similarity amplification theory of screw extruders

JIA Mingyin(), XU Wenyi, REN Haoyu, XUE Ping

Institute of Plastic Machinery and Plastic Engineering，Beijing University of Chemical Technology，Beijing 100029，China

Received:2023-06-02 Online:2024-01-26 Published:2024-01-22

摘要/Abstract

摘要：

总结了近些年来国内外提出的螺杆挤出机相似放大准则，并对比分析了常用的放大系数和适用范围，同时，介绍了相似放大理论在螺杆挤出机中的优化挤出机的结构参数、工艺条件的实际应用，最后指出了螺杆挤出机相似放大理论进一步探索和优化，为螺杆挤出机行业的可持续发展提供更加有效的理论支持。

关键词: 相似放大理论, 螺杆挤出机, 无量纲组, 放大, 应用

Abstract:

This article summarized the similarity amplification criteria proposed for screw extruders both domestically and internationally in recent years， and the commonly used amplification coefficients and applicable ranges were compared and analyzed. Meanwhile， the practical applications of similarity amplification theory in optimizing the structural parameters and processed conditions of screw extruders were introduced. Finally， the further exploration and optimization of similarity amplification theory for screw extruders were pointed out. This paper provided an effective theoretical support for the sustainable development of screw extruder industry.

中图分类号:

TQ320.66⁺3

贾明印, 徐文一, 任浩宇, 薛平. 螺杆挤出机相似放大理论的研究进展[J]. 中国塑料, 2024, 38(1): 106-111.

JIA Mingyin, XU Wenyi, REN Haoyu, XUE Ping. Research progress in similarity amplification theory of screw extruders[J]. China Plastics, 2024, 38(1): 106-111.

图/表 6

相似放大方法	理论公式	特点	适用情况
Carley/McKelvey（混合）相似放大^［2］	N₂=N₁（D_E2/D_E1）⁰	基于熔体输送段分析，保证放大前后恒定的剪切速率、停留时间、剪切应变和比能耗。	理想条件较多，适合牛顿流体在完全存满的情况下的中、小型机器。
	Q₂=Q₁（D_E2/D_E1）³
	L₂=L₁（D_E2/D_E1）¹
Maddock（通用）相似放大^［3］	N₂=N₁（D_E2/D_E1）^-0.5	不利于混合过程的安全性，通过增加熔融段的长度，减少固体输送段和泵送段的长度可以弥补熔化能力的不足。	聚合物挤出行业中最常用的放大方法。
	Q₂=Q₁（D_E2/D_E1）^2.5
	L₂=L₁（D_E2/D_E1）¹
Person相似放大	N₂=N₁（D_E2/D_E1）^-（2+2^m^）/（1+3^m^）	能平衡的固体输送、熔化和泵送3个阶段，缺点在于产量增长相当缓慢。	对产量要求不高的情况下。
	Q₂=Q₁（D_E2/D_E1）^（1+5^m^）/（1+3^m^）
	L₂=L₁（D_E2/D_E1）¹
Schenkel相似放大	N₂=N₁ $(D E 2 / D E 1) α - 1$	具有较多理想的特性，保持螺杆长度和宽度比、剪切应变、比能耗和平均停留时间恒定。	仅考虑熔体输送过程。
	Q₂=Q₁ $(D E 2 / D E 1) 2 α + 1$
	L₂=L₁ $(D E 2 / D E 1) α$
Rauwendaal（1）相似放大^［4］	N₂=N₁（D_E2/D_E1）^⁃（1+^m^）/（1+2^m^）	低Brinkman数下熔融速率低于泵送速率，导致固体输送、熔化和泵送速率的不平衡。	仅用于熔体进料挤出机或塑化挤出机的熔体输送部分。
	Q₂=Q₁（D_E2/D_E1）²
	L₂=L₁（D_E2/D_E1）¹
Rauwendaal（2）（热传递）相似放大^［4］	N₂=N₁（D_E2/D_E1）^-1	熔融速率与泵送速率相匹配，能产生良好的挤出机性能和混合温度控制。但其产量低于常见的放大方法。	仅用于熔体进料挤出机或塑化挤出机的熔体输送部分。
	Q₂=Q₁（D_E2/D_E1）^（1+2^m^）/2^m
	L₂=L₁（D_E2/D_E1）^（1+^m^）/2^m
Fischer/Potente（1）相似放大^［5］	N₂=N₁（D_E2/D_E1）^-1.4	基于准绝热挤出机，存在固体输送速率与熔融速率以及泵送速率不匹配，停留时间显著增加，比能耗受m影响。	只适用于特殊的聚合物；（实验证明m=3/11下等式）。
	Q₂=Q₁（D_E2/D_E1）^1.6⁃0.7^m
	L₂=L₁（D_E2/D_E1）¹
Fischer/Potente（2）相似放大^［5］	N₂=N₁（D_E2/D_E1）^-0.6	基于传统挤出机的相似放大理论，易出现熔融速率和非恒定比耗能（SEC）的增加不足。	只适用于m=1（牛顿流体）聚合物。
	Q₂=Q₁（D_E2/D_E1）^2.4⁃0.3^m
	L₂=L₁（D_E2/D_E1）¹
热敏性聚合物相似放大^［6］	N₂=N₁（D_E2/D_E1）^-1	只考虑在低Brinkman数下的熔化性能，应加大螺杆速度以保持螺杆圆周速度恒定。	适用于热敏感或剪切敏感的聚合物。
	Q₂=Q₁（D_E2/D_E1）^1.5
	L₂=L₁（D_E2/D_E1）¹
基于熔融能力的平衡相似放大^［7］	N₂=N₁（D_E2/D_E1）^-0.7	通过调节螺杆不同段的L/D比，来提高熔融能力。	适用于直径放大比例较小场合。
	Q₂=Q₁（D_E2/D_E1）²
	L₂<L₁（D_E2/D_E1）¹

相似放大方法	理论公式	特点	适用情况
Carley/McKelvey（混合）相似放大^［2］	N₂=N₁（D_E2/D_E1）⁰	基于熔体输送段分析，保证放大前后恒定的剪切速率、停留时间、剪切应变和比能耗。	理想条件较多，适合牛顿流体在完全存满的情况下的中、小型机器。
	Q₂=Q₁（D_E2/D_E1）³
	L₂=L₁（D_E2/D_E1）¹
Maddock（通用）相似放大^［3］	N₂=N₁（D_E2/D_E1）^-0.5	不利于混合过程的安全性，通过增加熔融段的长度，减少固体输送段和泵送段的长度可以弥补熔化能力的不足。	聚合物挤出行业中最常用的放大方法。
	Q₂=Q₁（D_E2/D_E1）^2.5
	L₂=L₁（D_E2/D_E1）¹
Person相似放大	N₂=N₁（D_E2/D_E1）^-（2+2^m^）/（1+3^m^）	能平衡的固体输送、熔化和泵送3个阶段，缺点在于产量增长相当缓慢。	对产量要求不高的情况下。
	Q₂=Q₁（D_E2/D_E1）^（1+5^m^）/（1+3^m^）
	L₂=L₁（D_E2/D_E1）¹
Schenkel相似放大	N₂=N₁ $(D E 2 / D E 1) α - 1$	具有较多理想的特性，保持螺杆长度和宽度比、剪切应变、比能耗和平均停留时间恒定。	仅考虑熔体输送过程。
	Q₂=Q₁ $(D E 2 / D E 1) 2 α + 1$
	L₂=L₁ $(D E 2 / D E 1) α$
Rauwendaal（1）相似放大^［4］	N₂=N₁（D_E2/D_E1）^⁃（1+^m^）/（1+2^m^）	低Brinkman数下熔融速率低于泵送速率，导致固体输送、熔化和泵送速率的不平衡。	仅用于熔体进料挤出机或塑化挤出机的熔体输送部分。
	Q₂=Q₁（D_E2/D_E1）²
	L₂=L₁（D_E2/D_E1）¹
Rauwendaal（2）（热传递）相似放大^［4］	N₂=N₁（D_E2/D_E1）^-1	熔融速率与泵送速率相匹配，能产生良好的挤出机性能和混合温度控制。但其产量低于常见的放大方法。	仅用于熔体进料挤出机或塑化挤出机的熔体输送部分。
	Q₂=Q₁（D_E2/D_E1）^（1+2^m^）/2^m
	L₂=L₁（D_E2/D_E1）^（1+^m^）/2^m
Fischer/Potente（1）相似放大^［5］	N₂=N₁（D_E2/D_E1）^-1.4	基于准绝热挤出机，存在固体输送速率与熔融速率以及泵送速率不匹配，停留时间显著增加，比能耗受m影响。	只适用于特殊的聚合物；（实验证明m=3/11下等式）。
	Q₂=Q₁（D_E2/D_E1）^1.6⁃0.7^m
	L₂=L₁（D_E2/D_E1）¹
Fischer/Potente（2）相似放大^［5］	N₂=N₁（D_E2/D_E1）^-0.6	基于传统挤出机的相似放大理论，易出现熔融速率和非恒定比耗能（SEC）的增加不足。	只适用于m=1（牛顿流体）聚合物。
	Q₂=Q₁（D_E2/D_E1）^2.4⁃0.3^m
	L₂=L₁（D_E2/D_E1）¹
热敏性聚合物相似放大^［6］	N₂=N₁（D_E2/D_E1）^-1	只考虑在低Brinkman数下的熔化性能，应加大螺杆速度以保持螺杆圆周速度恒定。	适用于热敏感或剪切敏感的聚合物。
	Q₂=Q₁（D_E2/D_E1）^1.5
	L₂=L₁（D_E2/D_E1）¹
基于熔融能力的平衡相似放大^［7］	N₂=N₁（D_E2/D_E1）^-0.7	通过调节螺杆不同段的L/D比，来提高熔融能力。	适用于直径放大比例较小场合。
	Q₂=Q₁（D_E2/D_E1）²
	L₂<L₁（D_E2/D_E1）¹

表1 单螺杆常用相似放大方法特点

Tab. 1 Characteristics of commonly used similarity amplification methods for single screws

表1 单螺杆常用相似放大方法特点

Tab. 1 Characteristics of commonly used similarity amplification methods for single screws

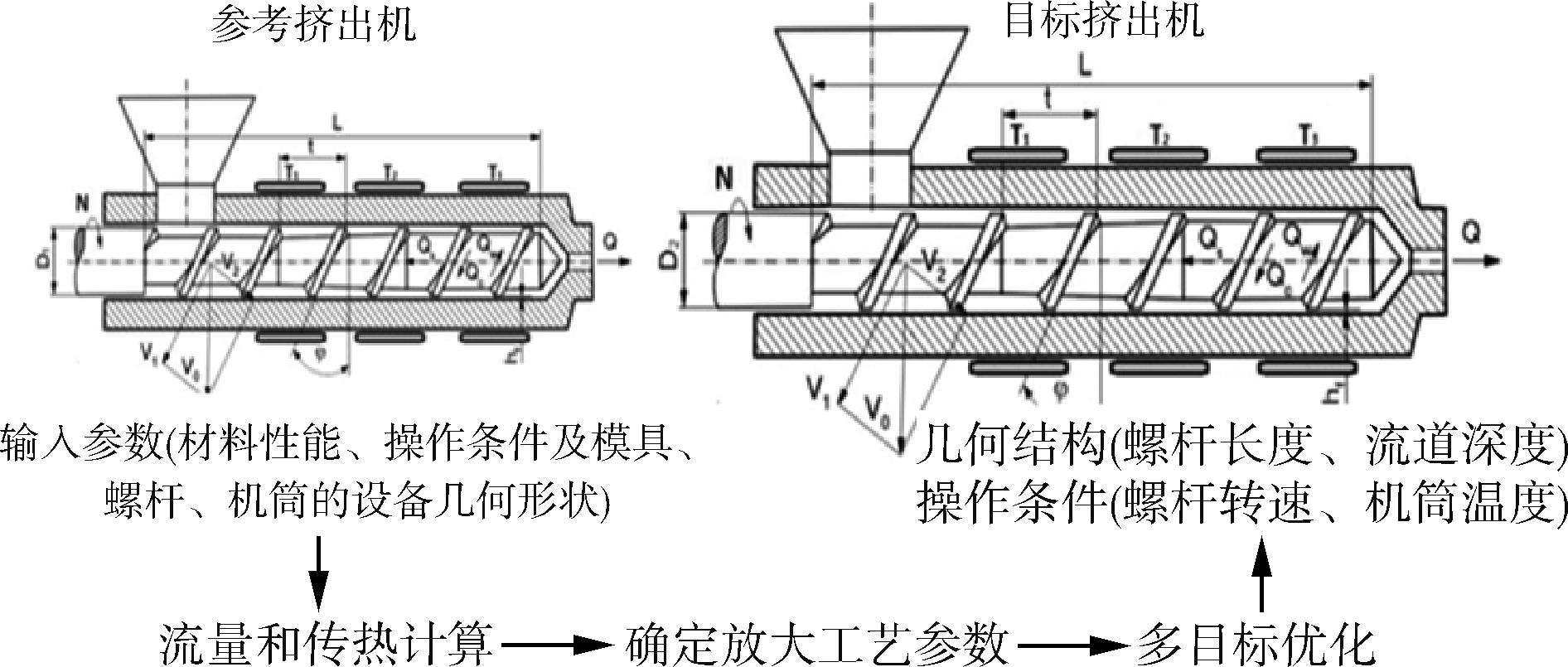

图1 聚合物挤出放大的建模和多目标优化概念

Fig.1 Modeling and multi⁃objective optimization concepts for polymer extrusion scale⁃up

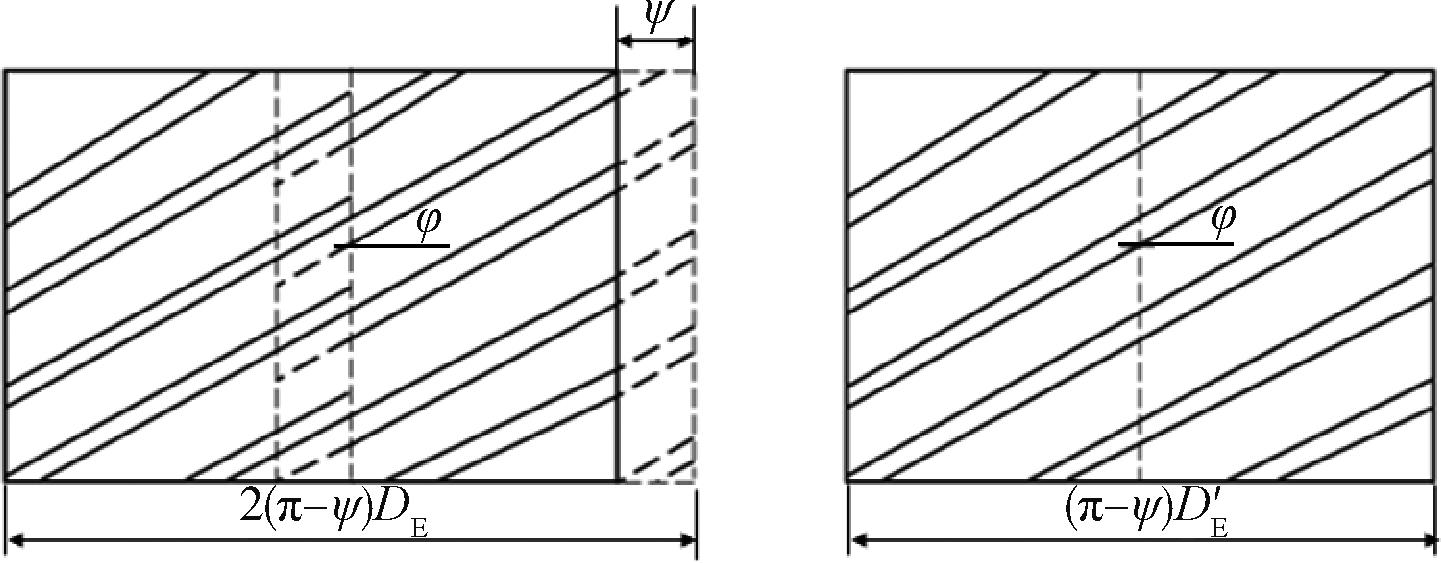

图2 双螺杆近似等价单螺杆流道相似图［24］

Fig.2 Twin⁃screw approximate equivalent single screw flow path similarity diagram［24］

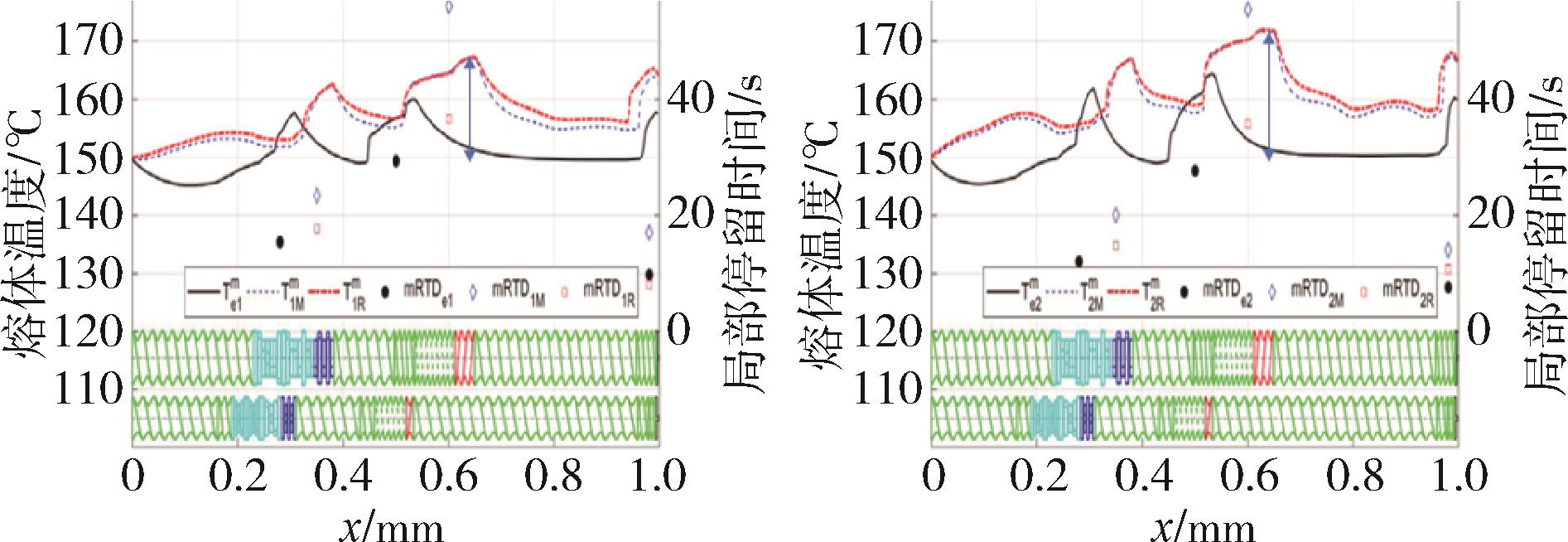

图3 挤出机放大前后熔体温度和局部停留时间之间的比较［13］

Fig.3 Comparison between melt temperature and local residence time before and after enlargement of the extruder［13］

相似放大方法	理论公式	特点	适用情况
几何⁃容积⁃剪切速率相似放大^［13］	N₂=N₁（k₂/k₁）¹	利用产量公式逆推放大后螺杆主要参数。	常用于已知产量放大下。
	Q₂=Q₁（Vp₂/Vp₁）¹
	L₂=L₁（D_E2/D_E1）¹
热平衡相似放大^［14］	N₂=N₁（D_E2/D_E1）^x	考虑物料本身的特性，树脂黏度特性相对螺杆直径比对正确放大影响较大。同时螺杆转速取决于产量。	尺寸较大挤出机。
	Q₂=Q₁（D_E2/D_E1）^2.8
	m₂=m₁（D_E2/D_E1）^0.3~1
综合热平衡和混合相似放大^［19］	N₂=N₁（D_E2/D_E1）^-0.5	热传导引起的温度场变化较小，剪切速率和平均停留时间保持恒定。	适用于同向双螺杆挤出机。
	Q₂=Q₁（D_E2/D_E1）²
	L₂=L₁（D_E2/D_E1）^0.5
产量相似放^［24］	N₂=N₁（D_E2/D_E1）⁰	优先保证产品质量和产量，再考虑其他参数。将正交试验和模拟仿真结合，可以降低放大的风险性。	适用于同向双螺杆挤出机。
	Q₂=Q₁（D_E2/D_E1）^q
	L₂=L₁（D_E2/D_E1）¹
通道深度相似放大^［25］	N₂=N₁（D_E2/D_E1）^-2/3	能够满足恒定混合的要求，但导致了温度变化，对于大尺寸挤出机的圆周速度和磨损较高。	挤出机在完全绝热条件下运行，不适合于大型挤出机（D>200 mm）。
	Q₂=Q₁（D_E2/D_E1）²
	L₂=L₁（D_E2/D_E1）¹
层流混合相似放大^［25］	N₂=N₁（D_E2/D_E1）^-1	Br和Gz数是恒定，此时机筒壁的热交换系数非常重要。	熔融段中具有凹槽进料区的挤出机。
	Q₂=Q₁（D_E2/D_E1）^1.5
	L₂=L₁（D_E2/D_E1）¹
阻力流百分比相似放大^{［27⁃28］}	N₂=N₁（D_E2/D_E1）⁰	准确地保持了分散混合行为。	适用于部分填充的系统。
	Q₂=Q₁%DF
	L₂=L₁（D_E2/D_E1）⁰
体积相似放大^［30］	N₂=N₁（D_E2/D_E1）⁰	基于混合相似放大理论，在螺杆等效填充度的情况下进行。	挤出机形状必须几何相似。
	Q₂=Q₁（D_E2/D_E1）³
	L₂=L₁（D_E2/D_E1）¹

相似放大方法	理论公式	特点	适用情况
几何⁃容积⁃剪切速率相似放大^［13］	N₂=N₁（k₂/k₁）¹	利用产量公式逆推放大后螺杆主要参数。	常用于已知产量放大下。
	Q₂=Q₁（Vp₂/Vp₁）¹
	L₂=L₁（D_E2/D_E1）¹
热平衡相似放大^［14］	N₂=N₁（D_E2/D_E1）^x	考虑物料本身的特性，树脂黏度特性相对螺杆直径比对正确放大影响较大。同时螺杆转速取决于产量。	尺寸较大挤出机。
	Q₂=Q₁（D_E2/D_E1）^2.8
	m₂=m₁（D_E2/D_E1）^0.3~1
综合热平衡和混合相似放大^［19］	N₂=N₁（D_E2/D_E1）^-0.5	热传导引起的温度场变化较小，剪切速率和平均停留时间保持恒定。	适用于同向双螺杆挤出机。
	Q₂=Q₁（D_E2/D_E1）²
	L₂=L₁（D_E2/D_E1）^0.5
产量相似放^［24］	N₂=N₁（D_E2/D_E1）⁰	优先保证产品质量和产量，再考虑其他参数。将正交试验和模拟仿真结合，可以降低放大的风险性。	适用于同向双螺杆挤出机。
	Q₂=Q₁（D_E2/D_E1）^q
	L₂=L₁（D_E2/D_E1）¹
通道深度相似放大^［25］	N₂=N₁（D_E2/D_E1）^-2/3	能够满足恒定混合的要求，但导致了温度变化，对于大尺寸挤出机的圆周速度和磨损较高。	挤出机在完全绝热条件下运行，不适合于大型挤出机（D>200 mm）。
	Q₂=Q₁（D_E2/D_E1）²
	L₂=L₁（D_E2/D_E1）¹
层流混合相似放大^［25］	N₂=N₁（D_E2/D_E1）^-1	Br和Gz数是恒定，此时机筒壁的热交换系数非常重要。	熔融段中具有凹槽进料区的挤出机。
	Q₂=Q₁（D_E2/D_E1）^1.5
	L₂=L₁（D_E2/D_E1）¹
阻力流百分比相似放大^{［27⁃28］}	N₂=N₁（D_E2/D_E1）⁰	准确地保持了分散混合行为。	适用于部分填充的系统。
	Q₂=Q₁%DF
	L₂=L₁（D_E2/D_E1）⁰
体积相似放大^［30］	N₂=N₁（D_E2/D_E1）⁰	基于混合相似放大理论，在螺杆等效填充度的情况下进行。	挤出机形状必须几何相似。
	Q₂=Q₁（D_E2/D_E1）³
	L₂=L₁（D_E2/D_E1）¹

表2 双螺杆常用相似放大方法特点

Tab. 2 Characteristics of commonly used similarity amplification methods for twin screws

表2 双螺杆常用相似放大方法特点

Tab. 2 Characteristics of commonly used similarity amplification methods for twin screws

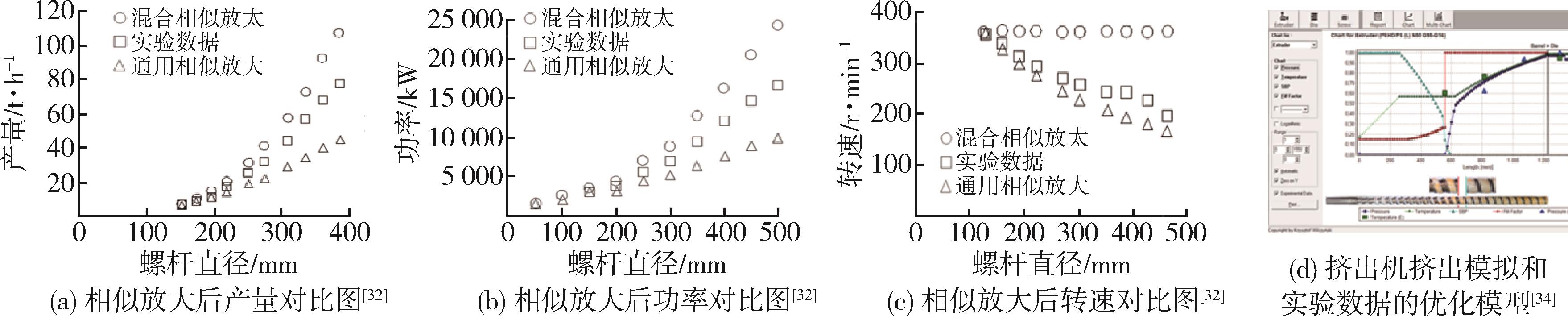

图4 实际生产中相似放大理论的对比分析

Fig.4 Comparative analysis of similarity amplification theory in actual production

参考文献 41

1	ČATIĆ I， ČATIĆ R， James L， et al. （Editors）： Screw extrusion science and technology［J］. Polimeri， 2005， 45（4）： 164.
2	Carley J F， McKelvey J M. Extruder scale-up theory and experiments［J］. Industrial & Engineering Chemistry， 1953， 45（5）： 989⁃992.
3	Maddock B H. Extruder scale⁃up by computer［J］. Polym Eng Sci， 1974， 14（12）： 853⁃858.
4	Rauwendaal C. Twin Screw Extruders［M］. Polymer Extrusion （Fifth Edition）， 2014： 697⁃761.
5	Potente H， Fischer P. Model laws for the design of single screw plasticating extruders［J］. Kunststoffe， 1977， 67： 242⁃247.
6	Chung C I. On the scale‐up of plasticating extruder screws［J］. Polymer Engineering & Science， 1984， 24（9）： 626⁃632.
7	Chung C I. Extrusion of Polymers： Theory & Practice［M］. 2019： 309⁃321.
8	Gaspar⁃Cunha A， Covas J A. A scaling⁃up methodology for co⁃rotating twin⁃screw extruders［C］// PPS 27 ⁃ Proceedings of the Polymer Processing Society Annual Meeting. 2011.
9	Gaspar⁃Cunha A， Covas J A. An engineering scale⁃up approach using multi⁃objective optimization［J］. International Journal of Natural Computing Research， 2014， 4（1）： 17⁃30.
10	李翱，毕超，江波. 大型同向旋转双螺杆挤压造粒机的相似放大理论［J］. 塑料， 2011， 40（3）： 4.
	LI A， BI C， JIANG B. Scale⁃up theory for large co⁃rotating twin⁃screw extruder［J］. Plastics， 2011， 40（3）： 4.
11	Berzin F， David C， Vergnes B. Optimization and scale⁃up of twin⁃screw reactive extrusion： the case of eva transesterification［J］. International Polymer Processing， 2020， 35（5）： 422⁃428.
12	Dyadichev V V， Kolesnikov A V， Menyuk S G， et al. Improvement of extrusion equipment and technologies for processing secondary combined polymer materials and mixtures［J］. Journal of Physics： Conference Series， 2019， 1210（1）：012035.
13	Matić J， Witschnigg A， Zagler M， et al. A novel in silico scale⁃up approach for hot melt extrusion processes［J］. Chemical Engineering Science， 2019， 204： 257⁃269.
14	Nakatani M. Scale‐up theory for twin‐screw extruder， keeping the resin temperature unchanged［J］. Advances in Polymer Technology： Journal of the Polymer Processing Institute， 1998， 17（1）： 19⁃22.
15	翟文斌. 固体推进剂用同向双螺杆挤出机混合段的放大设计［D］. 北京：北京化工大学， 2019.
16	Chen B， Zhu L， Zhang F， et al. Process development and scale⁃up［M］. 2017：853⁃859.
17	Osorio J G， Sayin R， Kalbag A V， et al. Scaling of continuous twin screw wet granulation［J］. AIChE Journal， 2017， 63（3）： 921⁃932.
18	龙志斌. 同向双螺杆熔体输送段螺杆设计参数的研究［D］. 北京：北京化工大学，2008.
19	董中华，江波，许澍华，等. 啮合同向双螺杆挤出机的相似放大［J］. 塑料， 2004， 33（5）： 5.
	DONG Z H， JIANG B， XU S H， et al. Scale⁃up of intermeshing corotating twin⁃screw extruders［J］. Plastics， 2004， 33（5）： 5.
20	岳进峰. 基于含能材料的同向双螺杆挤出大型机的研究［D］.北京：北京化工大学，2020.
21	H·朗霍斯特，张昱昌. 锥形异向旋转双螺杆挤出机的模拟放大定律［J］.国外塑料， 1992（2）： 12⁃17.
	H L， ZHANG Y C. Simulation amplification law of conical counter rotating twin screw extruder［J］. World Plastics， 1992（2）： 12⁃17.
22	尹清珍，宗殿瑞. 锥形双螺杆挤出机的模拟放大［J］.橡塑技术与装备， 2001（12）： 33⁃35.
	YIN Q Z， ZONG D R. Simulation and amplification of conical twin screw extruder［J］. China Rubber/Plastics Technology and Equipment， 2001（12）： 33⁃35.
23	陈思萌，金志明，薛平，等. 锥形双螺杆挤出机熔体输送段相似放大设计［J］.塑料， 2021， 50（6）： 93⁃97.
	CHEN S M， JIN Z M， XUE P， et al. Scale⁃up of melt conveying section of conical twin screw extruder［J］. Plastics， 2021， 50（6）： 93⁃97.
24	曹利，李翱，毕超，等. 同向旋转双螺杆挤出机相似放大参数优化深入探讨［J］.塑料， 2012， 41（1）： 83⁃86.
	CAO L， LI A， BI C， et al. Deeply study of scale⁃up parameters optimization of co⁃rotating twin⁃screw extruder［J］. Plastics， 2012， 41（1）： 83⁃86.
25	Meijer H E H， Elemans P H M. The modeling of continuous mixers. Part I： the corotating twin‐screw extruder［J］. Polymer Engineering & Science， 1988， 28（5）： 275⁃290.
26	Ganzeveld K J， Janssen L. Scale‐up of counter‐rotating closely intermeshing twin screw extruders without and with reactions［J］. Polymer Engineering & Science， 1990， 30（23）： 1 529⁃1 536.
27	Fukuda G M. A new scale⁃up approach through the evaluation of stress history within a twin⁃screw extruder［D］. University of Maryland， College Park， 2014.
28	Fukuda G， Bigio D I， Andersen P， et al. A new scale⁃up approach for dispersive mixing in twin⁃screw compounding［C］//AIP Conference Proceedings. AIP Publishing LLC， 2015， 1664（1）： 100007.
29	Bigio D， Wang K. Scale‐up rules for mixing in a non‐intermeshing twin‐screw extruder［J］. Polymer Engineering & Science， 1996， 36（23）： 2 832⁃2 839.
30	Dryer B， Fukuda G， Webb J， et al. Comparison of scale‐up methods for dispersive mixing in twin‐screw extruders［J］. Polymer Engineering & Science， 2017， 57（3）： 345⁃354.
31	Haser A， Haight B， Berghaus A， et al. Scale⁃up and in⁃line monitoring during continuous melt extrusion of an amorphous solid dispersion［J］. AAPS Pharm Sci Tech， 2018， 19： 2 818⁃2 827.
32	王健平，江波，李翱，等. 相似放大理论在大型啮合同向旋转双螺杆挤出机设计中的应用［J］.塑料， 2007（3）： 66⁃68，84.
	WANG J P， JIANG B， LI A， et al. Scale⁃up theory in the design of large intermeshing corotating twin⁃screw extruders［J］. Plastics， 2007（3）： 66⁃68，84.
33	Nastaj A. Scale⁃up for starve fed single screw extrusion of polymeric materials［J］. Polimery， 2021， 9： 400.
34	Nastaj A， Wilczyński K. Computational scale⁃up for flood fed/starve fed single screw extrusion of polymers［J］. Polymers， 2022， 14（2）： 240.
35	Menges G， Wortberg J， Mayer A. Model theory—an approach to design series of single：crew extruders［J］. Advances in Polymer Technology， 1983， 3（2）： 157⁃165.
36	Richter M. Continuous twin⁃screw granulation ⁃what to consider in process design， development and scale⁃up［J］. 2019，WP 03 1018： 1⁃7.
37	Wang W， Manas⁃Zloczower I. Temporal distributions： the basis for the development of mixing indexes for scale‐up of polymer processing equipment［J］. Polymer Engineering & Science， 2001， 41（6）： 1 068⁃1 077.
38	贺晓玲，李翱，江波.串联式磨盘螺杆挤出机混炼段相似放大理论［J］.塑料， 2015， 44（5）： 80⁃83，93.
	HE X L， LI A， JIANG B. Scale⁃up theory for section of series disc⁃screw extruder［J］. Plastics， 2015， 44（5）： 80⁃83，93.
39	陈可娟，何敏，林辉. 相似放大理论在密炼机结构设计中的应用［J］.华南理工大学学报（自然科学版）， 2009， 37（8）： 35⁃38，44.
	CHEN K J， HE M， LIN H. Application of similarity amplification theory in structural design of internal mixers［J］. Journal of South China University of Technology （Natural Science Edition）， 2009， 37（8）： 35⁃38，44.
40	胡冬奎. 基于相似理论的双螺杆磨浆机螺杆参数设计研究［D］.天津：天津科技大学，2010.
41	龚树云，方程，马玉录，等. 基于能量等效的双转子连续混炼机混炼段相似放大研究探讨［J］.工程塑料应用， 2012， 40（3）： 57⁃61.
	GONG S Y， FANG C， MA Y L， et al. Study on similarity scale⁃up model for mixing section of two⁃rotor continuous mixer based on equivalent energy［J］. Engineering Plastics Application， 2012， 40（3）： 57⁃61.
