氮化硼/磷杂菲三嗪化合物阻燃导热聚碳酸酯复合材料的制备及其性能研究

doi:10.19491/j.issn.1001-9278.2024.03.006

中国塑料 ›› 2024, Vol. 38 ›› Issue (3): 31-37.DOI: 10.19491/j.issn.1001-9278.2024.03.006

氮化硼/磷杂菲三嗪化合物阻燃导热聚碳酸酯复合材料的制备及其性能研究

张俊¹^,²^,³, 奚望¹^,²^,³(), 钱立军¹^,²^,³, 周凤帅¹, 邱勇¹^,²^,³, 王靖宇¹^,²^,³, 张志鹏⁴

^1.北京工商大学化学与材料工程学院，北京 100048
^2.中国轻工业先进阻燃剂工程技术研究中心，北京 100048
^3.石油和化工行业高分子材料无卤阻燃剂工程实验室，北京 100048
^4.北京建筑材料检验研究院股份有限公司，北京 100041

收稿日期:2023-09-01 出版日期:2024-03-26 发布日期:2024-03-28
通讯作者: 奚望（1992-），工学博士，讲师，硕士研究生导师，从事环境友好型高性能阻燃无卤阻燃剂的设计、制备及其在聚合物材料中的阻燃行为机理研究，xiwang@btbu.edu.cn
E-mail:xiwang@btbu.edu.cn
基金资助:
北京市自然科学基金项目(2232047);国家自然科学基金(22005009);北京工商大学青年教师科研启动基金项目(QNJJ2022?28)

Preparation and characterizations of flame⁃retardant and heat⁃conductive polycarbonate⁃based composites with boron nitride and phosphaphenanthrene

ZHANG Jun¹^,²^,³, XI Wang¹^,²^,³(), QIAN Lijun¹^,²^,³, ZHOU Fengshuai¹, QIU Yong¹^,²^,³, WANG Jingyu¹^,²^,³, ZHANG Zhipeng⁴

^1.College of Chemistry and Materials Engineering，Beijing Technology and Business University，Beijing 100048，China
^2.China Light Industry Advanced Flame Retardant Engineering Technology Research Center，Beijing 100048，China
^3.Petroleum and Chemical Industry Engineering Laboratory of Non?halogen Flame Retardants for Polymers，Beijing 100048，China
^4.Beijing Building Materials Testing Academy Co，Ltd，Beijing 100041，China

Received:2023-09-01 Online:2024-03-26 Published:2024-03-28
Contact: XI Wang E-mail:xiwang@btbu.edu.cn

摘要/Abstract

摘要：

基于氮化硼（BN）/磷杂菲三嗪化合物（TAD）构建了阻燃导热聚碳酸酯（PC）复合材料，并对其阻燃性能和导热性能进行了研究。结果表明，BN/TAD阻燃导热复合体系能够有效提高PC复合材料的阻燃性能，当BN添加量为20 %，TAD含量为3 %时，PC/20BN/3TAD复合材料的垂直燃烧测试达到UL 94 V⁃0级，极限氧指数达到35.1 %；通过锥形量热仪测试，证明了BN/TAD阻燃导热复合体系能够有效降低热释放速率峰值、总热释放量、有效燃烧热等性能参数，并且二者在凝聚相中可以发挥出色的协同成炭效果，赋予PC复合材料优异的阻燃特性；从导热性能测试方面来看，BN/TAD阻燃导热复合体系的导热系数较纯PC相比提高了320 %，获得了兼具优异阻燃特性和出色导热性能的PC复合材料。

关键词: 聚碳酸酯, 阻燃, 导热性, 协同成炭

Abstract:

A series of flame⁃retardant and heat conductive polycarbonate （PC） composites with boron nitride （BN） and phosphafetriazine compound （TAD） was prepared， and its flame retardancy and thermal conductance were investigated. Combustion experimental results indicated that the incorporation of BN and TAD improved the flame⁃retardant performance of PC effectively. The PC composite containing 20 wt% BN and 3 wt% TAD reached a UL 94 V⁃0 level in the vertical burning test， and its limiting oxygen index was 35.1 vol%. Cone calorimetric experimental results indicated that the BN/TAD flame⁃retardant and thermal conductive system effectively reduced the peak heat release rate， total heat release， effective heat of combustion， and other performance parameters， and it could generate an excellent synergistic char⁃forming effect in the condensed phase， resulting in excellent flame⁃retardant performance for PC. Moreover， the PC/BN/TAD composite system obtained an increased in the thermal conductivity by 320 % compared to pure PC， indicating high thermal conductance along with excellent flame⁃retardant performance of the PC⁃matrix composites.

Key words: polycarbonate, flame retardant, thermal conductivity, cocarbonization

中图分类号:

TQ323.4⁺1

张俊, 奚望, 钱立军, 周凤帅, 邱勇, 王靖宇, 张志鹏. 氮化硼/磷杂菲三嗪化合物阻燃导热聚碳酸酯复合材料的制备及其性能研究[J]. 中国塑料, 2024, 38(3): 31-37.

ZHANG Jun, XI Wang, QIAN Lijun, ZHOU Fengshuai, QIU Yong, WANG Jingyu, ZHANG Zhipeng. Preparation and characterizations of flame⁃retardant and heat⁃conductive polycarbonate⁃based composites with boron nitride and phosphaphenanthrene[J]. China Plastics, 2024, 38(3): 31-37.

图/表 14

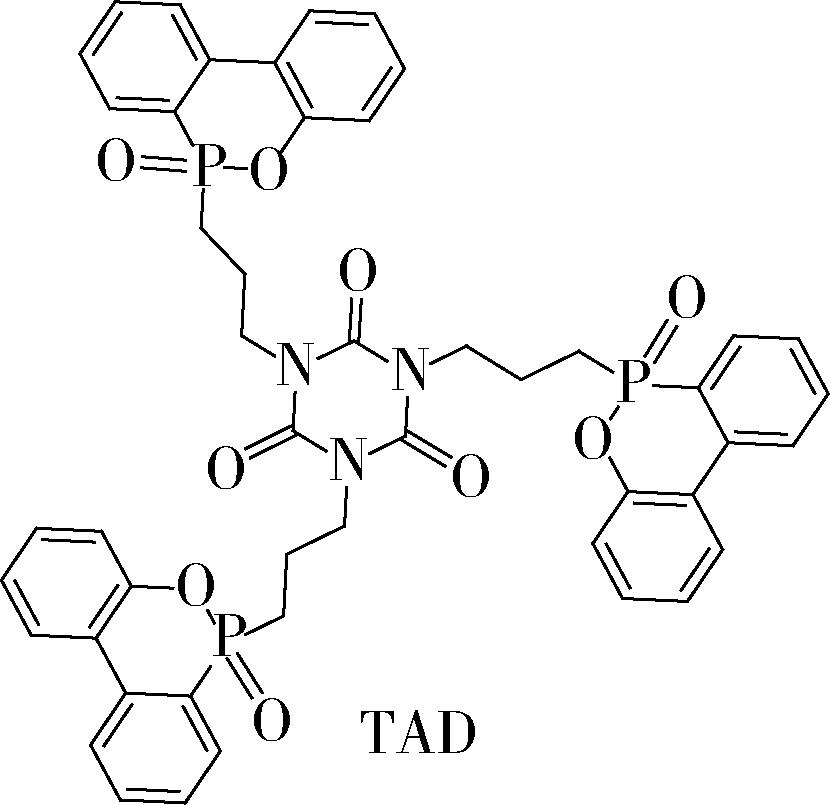

图1 磷杂菲三嗪化合物（TAD）的分子结构式

Fig.1 Molecular structure formula of phosphoheterophentriazine compound （TAD）

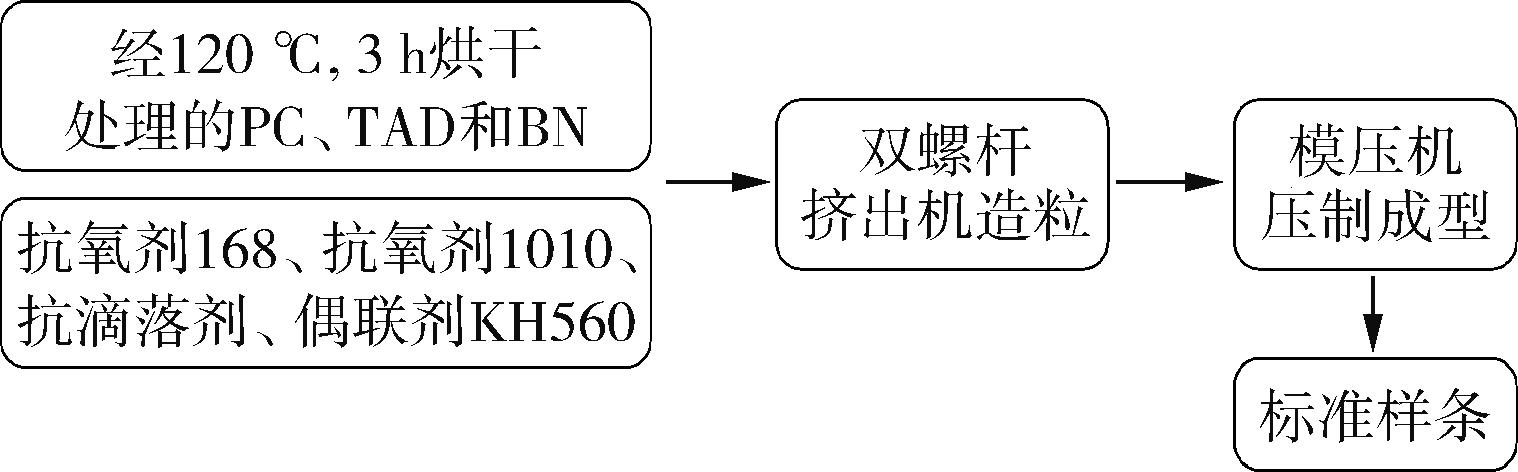

图2 BN/TAD阻燃导热PC复合材料的制备流程图

Fig.2 The preparation flow chart of BN/TAD flame retardant and heat conduction PC composites

样品	组分含量/%
样品	PC	BN	TAD	PTFE	KH⁃560	抗氧剂168	抗氧剂1010
GPC	98.1	0	0	0.3	1	0.2	0.4
0BN/3TAD/PC	95.1	0	3	0.3	1	0.2	0.4
5BN/3TAD/PC	90.1	5	3	0.3	1	0.2	0.4
10BN/3TAD/PC	85.1	10	3	0.3	1	0.2	0.4
15BN/3TAD/PC	80.1	15	3	0.3	1	0.2	0.4
20BN/3TAD/PC	75.1	20	3	0.3	1	0.2	0.4

表1 PC复合材料的配方（质量分数）

Tab.1 Formula of PC composites

样品	LOI/%	阻燃级别
GPC	25.9	V⁃2
0BN/3TAD/PC	27.5	V⁃2
5BN/3TAD/PC	29.4	V⁃0
10BN/3TAD/PC	31.3	V⁃0
15BN/3TAD/PC	34.1	V⁃0
20BN/3TAD/PC	35.1	V⁃0

表2 BN/TAD阻燃导热PC复合材料的LOI和垂直燃烧等级

Tab.2 LOI and vertical combustion test data of BN/TAD flame retardant and heat conductive PC composites

样品	TTI/s	pk⁃HRR/kW·m^-2	THR/MJ·m^-2	av⁃EHC/MJ·kg^-1	TSP/m²	av⁃COY/kg·kg^-1	av⁃COY₂/kg·kg^-1	残炭率/%
GPC	38	678	39.5	21.05	13.05	0.119	1.81	17.22
0BN/3TAD/PC	35	570	41.0	20.87	14.83	0.124	1.78	10.69
5BN/3TAD/PC	34	374	37.1	20.15	14.31	0.128	1.73	17.98
10BN/3TAD/PC	41	319	33.25	18.90	17.02	0.120	1.68	24.99
15BN/3TAD/PC	49	304	32.65	20.05	13.74	0.101	1.79	31.66
20BN/3TAD/PC	54	278	29.94	18.87	15.45	0.113	1.70	35.11

表3 BN/TAD阻燃导热PC复合材料的锥形量热仪测试数据

Tab.3 Cone calorimeter test data of BN/TAD flame retardant and heat conductive PC composites

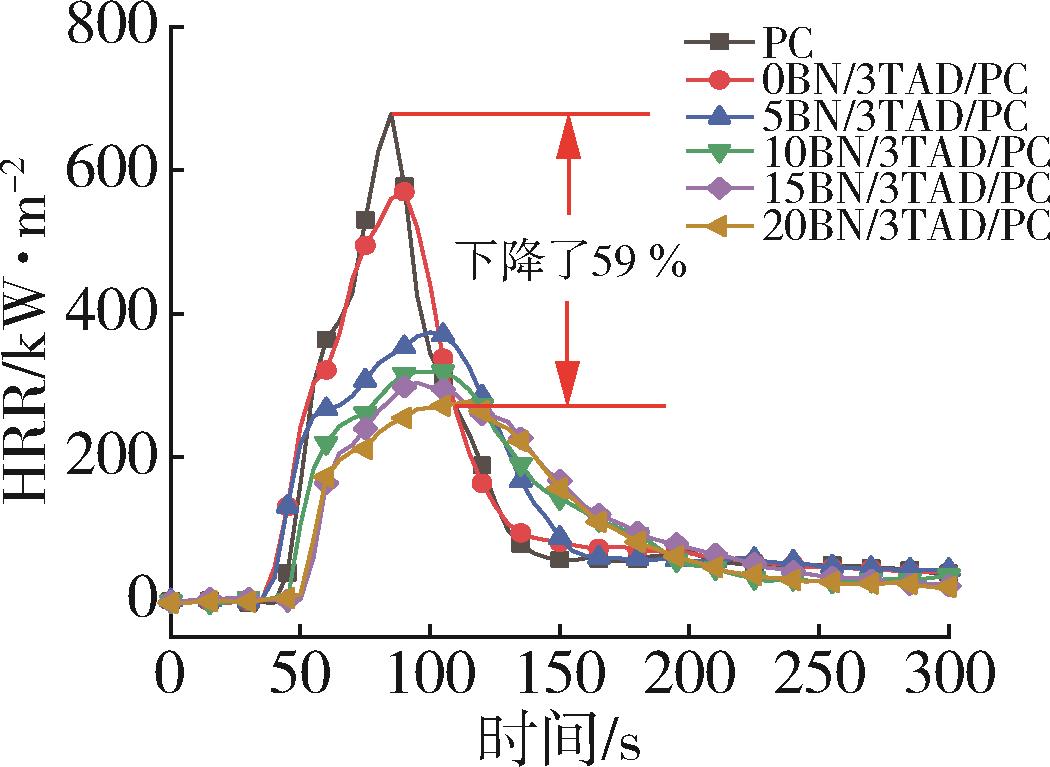

图3 BN/TAD阻燃导热PC复合材料的热释放速率曲线

Fig.3 HRR curves of BN/TAD flame retardant and heat conductive PC composites

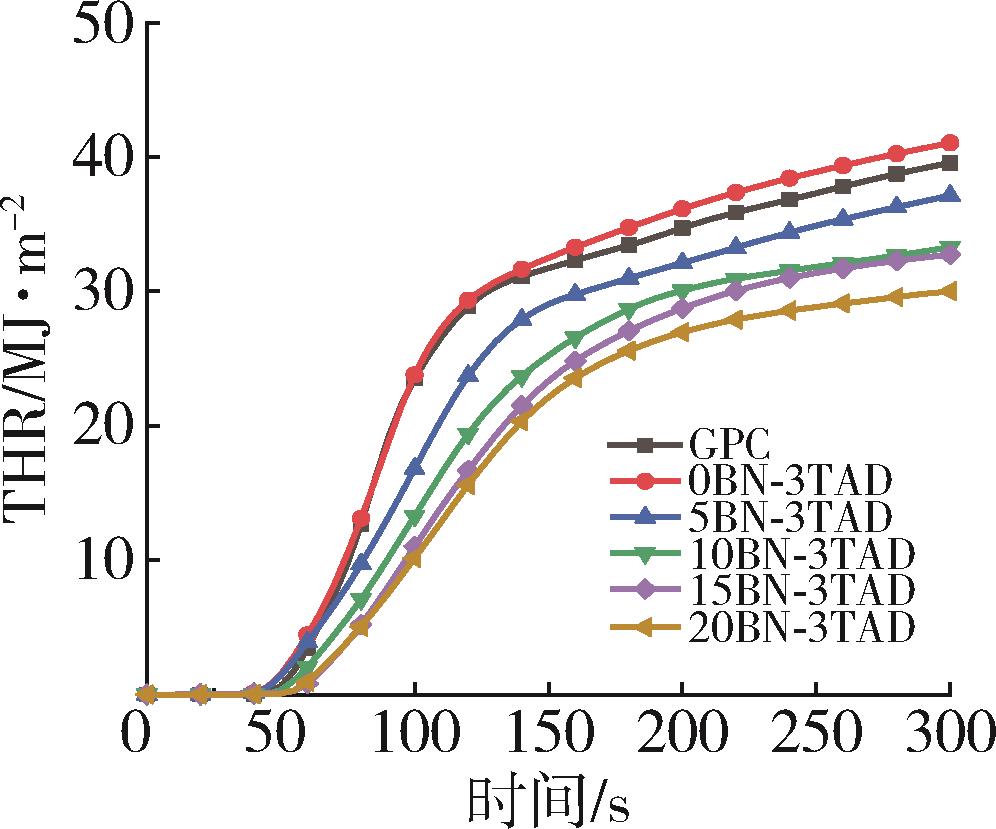

图4 BN/TAD阻燃导热PC复合材料的总热释放量曲线

Fig.4 THR curves of BN/TAD flame retardant and heat conductive PC composites

样品	密度/g·cm^-3	温度/℃	热扩散系数/mm²·s^-1	比热容/J·g^-1·K^-1	导热系数/W·m^-1·K^-1
GPC	1.114	25	0.109	1.00	0.121
0BN/3TAD/PC	1.072	25	0.134	1.18	0.168
5BN/3TAD/PC	1.167	25	0.145	1.18	0.200
10BN/3TAD/PC	1.166	25	0.193	0.81	0.182
15BN/3TAD/PC	1.216	25	0.242	0.95	0.279
20BN/3TAD/PC	1.241	25	0.288	1.43	0.511

表4 BN/TAD阻燃导热PC复合材料导热性能的测试结果

Tab.4 Test heat⁃conducting property of BN/TAD flame retardant and thermally conductive PC composites

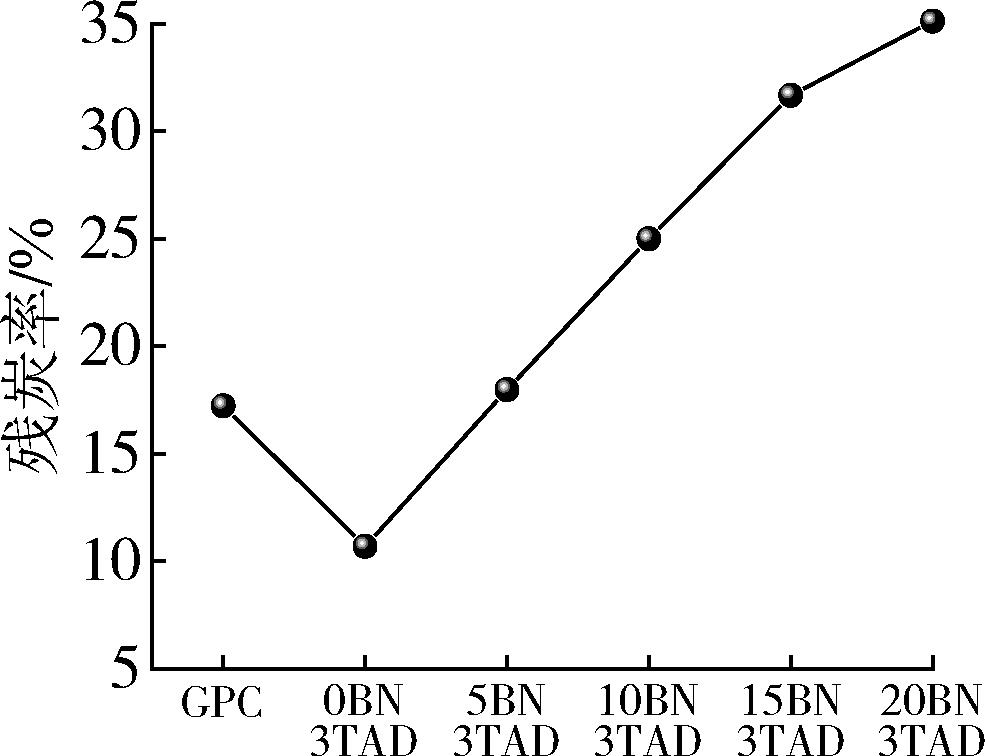

图5 BN/TAD阻燃导热PC复合材料的残炭率曲线

Fig.5 Residual char rate curve of BN/TAD flame retardant and thermally conductive PC composites

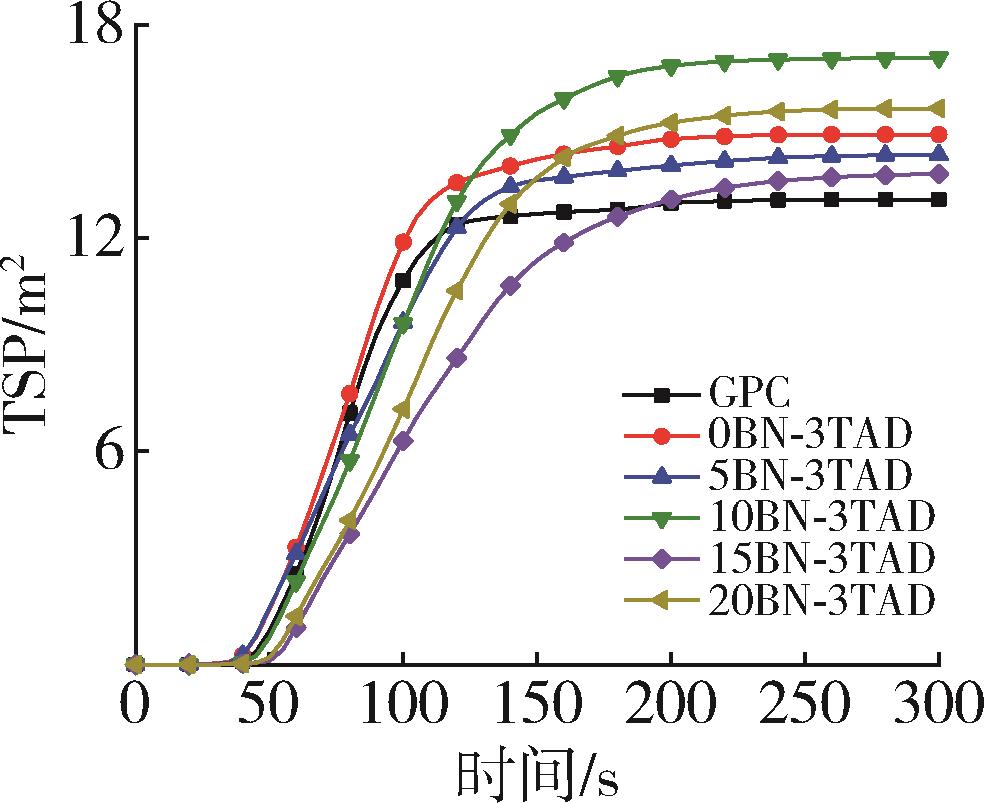

图6 BN/TAD阻燃导热PC复合材料的总烟产量曲线

Fig.6 TSP curves of BN/TAD flame retardant and thermally conductive PC composites

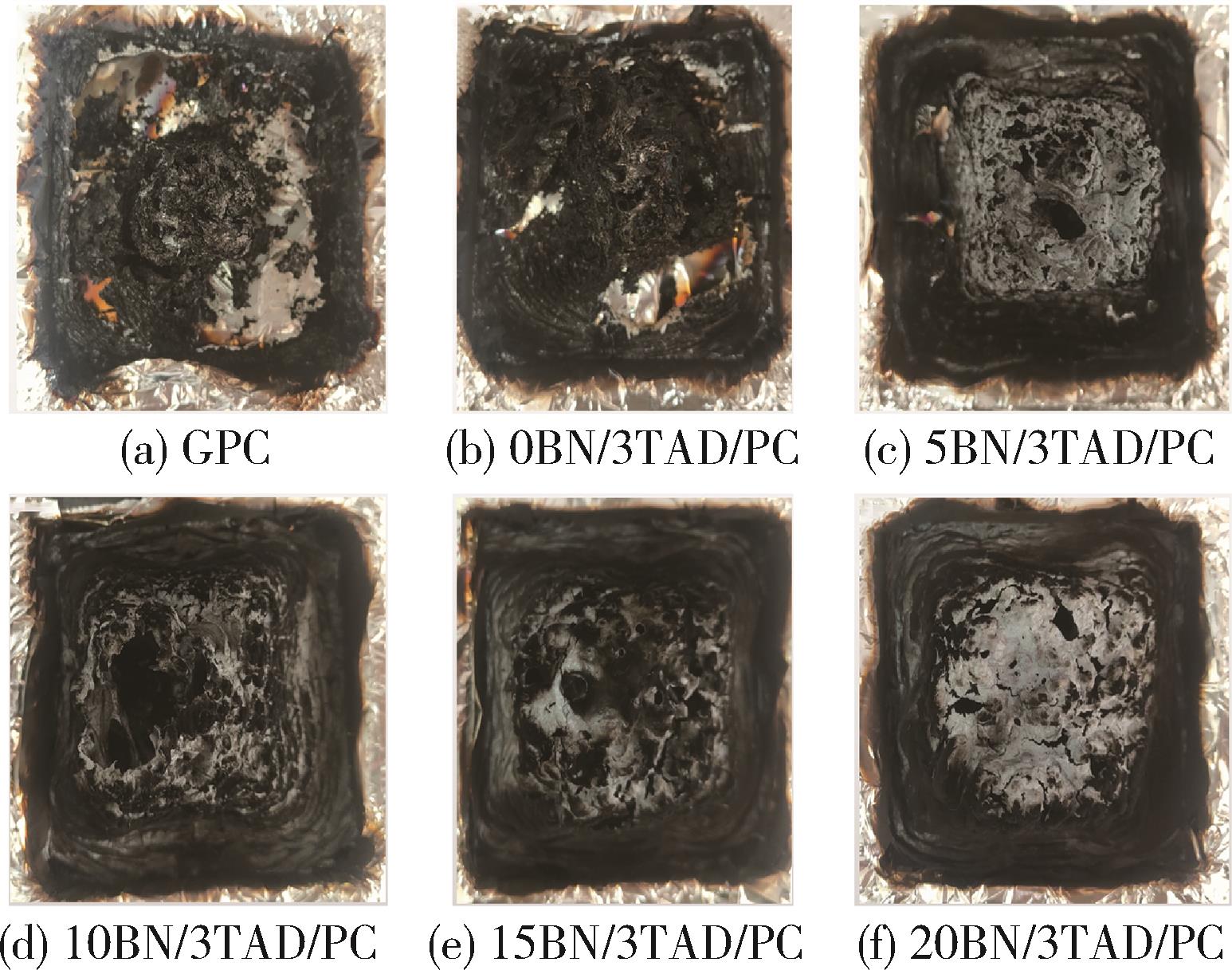

图7 BN/TAD阻燃导热PC复合材料锥形量热测试残炭照片

Fig.7 The cone calorimeter test residues photo of BN/TAD flame retardant and thermally conductive PC composites

图8 BN/TAD阻燃导热PC复合材料锥形量热测试残炭SEM照片

Fig.8 SEM photos of cone calorimeter test residues of BN/TAD flame retardant and thermally conductive PC composites

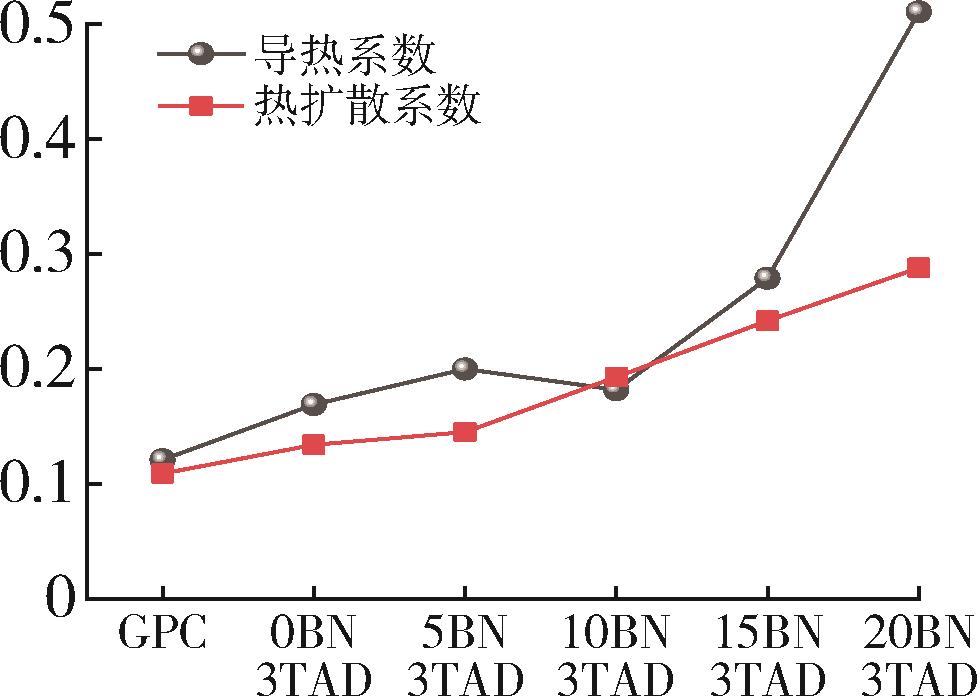

图9 BN/TAD阻燃导热PC热扩散系数与导热系数曲线

Fig.9 Thermal diffusivity and thermal conductivity curves of BN/TAD flame retardant and thermally conductive PC

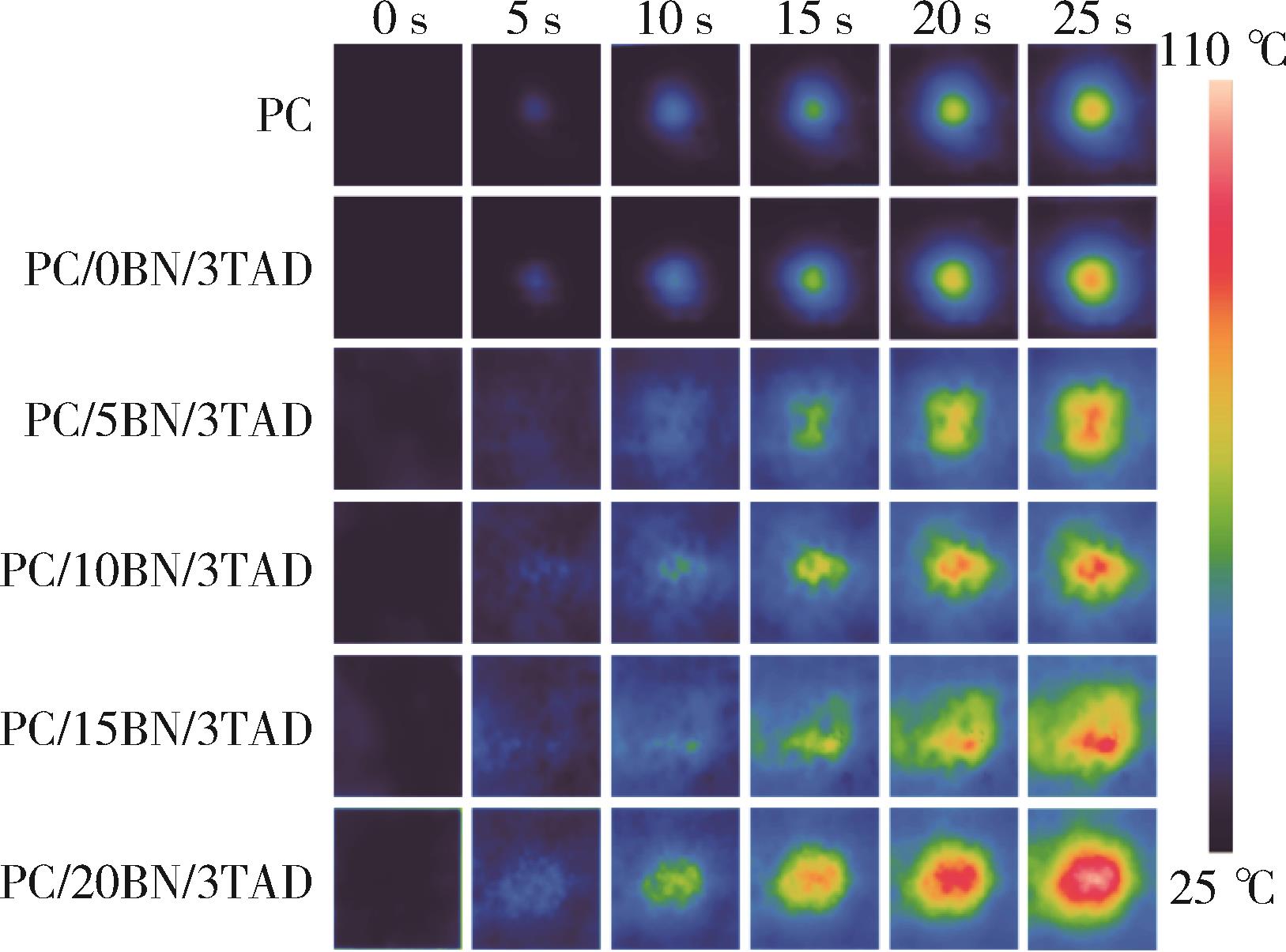

图10 BN/TAD阻燃导热PC复合材料红外热成像摄像机照片

Fig.10 Infrared thermal imaging camera photo of BN/TAD flame retardant and thermally conductive PC composites
