稳定“海岛”结构诱导高强度PS/PPO开孔泡沫制备与性能研究

doi:10.19491/j.issn.1001-9278.2024.03.009

中国塑料 ›› 2024, Vol. 38 ›› Issue (3): 49-53.DOI: 10.19491/j.issn.1001-9278.2024.03.009

稳定“海岛”结构诱导高强度PS/PPO开孔泡沫制备与性能研究

姜帅华, 李卓伦, 芦浩凡, 孙乙博, 王向东, 陈士宏(), 武丽丽()

北京工商大学轻工科学与工程学院，北京 100048

收稿日期:2023-12-22 出版日期:2024-03-26 发布日期:2024-03-28
通讯作者: 陈士宏（1976—），男，副教授，硕士研究生导师，主要从事高性能聚合物发泡材料的研究开发，shihong02@126.com
武丽丽（1973—），女，高级实验师，主要从事聚合物改性加工的研究，wulll@th.btbu.edu.cn
E-mail:shihong02@126.com;wulll@th.btbu.edu.cn

Study on preparation and properties of high strength PS/PPO open cell foams induced by stabilized island structure

JIANG Shuaihua, LI Zhuolun, LU Haofan, SUN Yibo, WANG Xiangdong, CHEN Shihong(), WU Lili()

College of Light Industry Science and Engineering，Beijing Technology and Business University，Beijing 100048，China

Received:2023-12-22 Online:2024-03-26 Published:2024-03-28
Contact: CHEN Shihong, WU Lili E-mail:shihong02@126.com;wulll@th.btbu.edu.cn

摘要/Abstract

摘要：

采用熔融共混法制备了聚苯乙烯（PS）/聚苯醚（PPO）共混材料。通过控制加工温度，使得PPO以刚性粒子形式存在于共混物中，形成稳定“海岛”结构。以超临界CO₂为发泡剂进行了釜压发泡，得到了高开孔率的PS开孔泡沫。研究了PPO含量对PS流变性能、热力学行为的影响以及稳定“海岛”结构对形成PS开孔泡沫的影响，对所得PS/PPO泡沫制品的泡孔尺寸、发泡倍率、开孔率及泡沫压缩性能进行了分析。结果表明，当发泡温度为158 ℃、压力为20 MPa、PPO含量为10份（质量份，下同）时，可以制备得到发泡倍率为37.5倍、开孔率为96.9 %的PS开孔泡沫。

关键词: 聚苯乙烯, 聚苯醚, 超临界二氧化碳, 发泡材料, 开孔泡沫

Abstract:

Polystyrene （PS）/polyphenyl ether （PPO） blends were prepared by melt blending method. By controlling the processing temperature， PPO exists in the blend in the form of rigid particles， forming a stable “island” structure. By using supercritical carbon dioxide as blowing agent， the PS open cell foam with high porosity was obtained. The effect of PPO contents on the rheological properties and thermodynamic behavior of PS， and the effect of stable “island” structure on the formation of PS/PPO foam were studied. The cell size， foaming rate， opening rate and foam compression properties of PS/PPO foam products were analyzed. The results showed that when the foaming temperature was 158 ℃， the pressure was 20 MPa and the PPO content was 10 %， the PS open⁃cell foam with foaming ratio of 37.5 times and opening ratio of 96.9 % could be prepared.

Key words: polystyrene, polyphenyl ether, supercritical carbon dioxide, foaming material, open cell foam

中图分类号:

TQ328.4

姜帅华, 李卓伦, 芦浩凡, 孙乙博, 王向东, 陈士宏, 武丽丽. 稳定“海岛”结构诱导高强度PS/PPO开孔泡沫制备与性能研究[J]. 中国塑料, 2024, 38(3): 49-53.

JIANG Shuaihua, LI Zhuolun, LU Haofan, SUN Yibo, WANG Xiangdong, CHEN Shihong, WU Lili. Study on preparation and properties of high strength PS/PPO open cell foams induced by stabilized island structure[J]. China Plastics, 2024, 38(3): 49-53.

图/表 10

样品编号	PS含量/份	PPO含量/份	168含量/份	1010含量/份
1^＃	100	0	0	0
2^＃	95	5	0.3	0.6
3^＃	90	10	0.3	0.6
4^＃	85	15	0.3	0.6
5^＃	80	20	0.3	0.6

表1 PS/PPO共混物及添加剂的配比

Tab. 1 Different ratio of the PS/PPO blends and additives

图1 PPO的原料的形态

Fig.1 Material form of PPO

图2 纯PS及PS/PPO共混物板材样品脆断面的SEM照片

Fig.2 SEM of pure PS and various PS/PPO blends plates

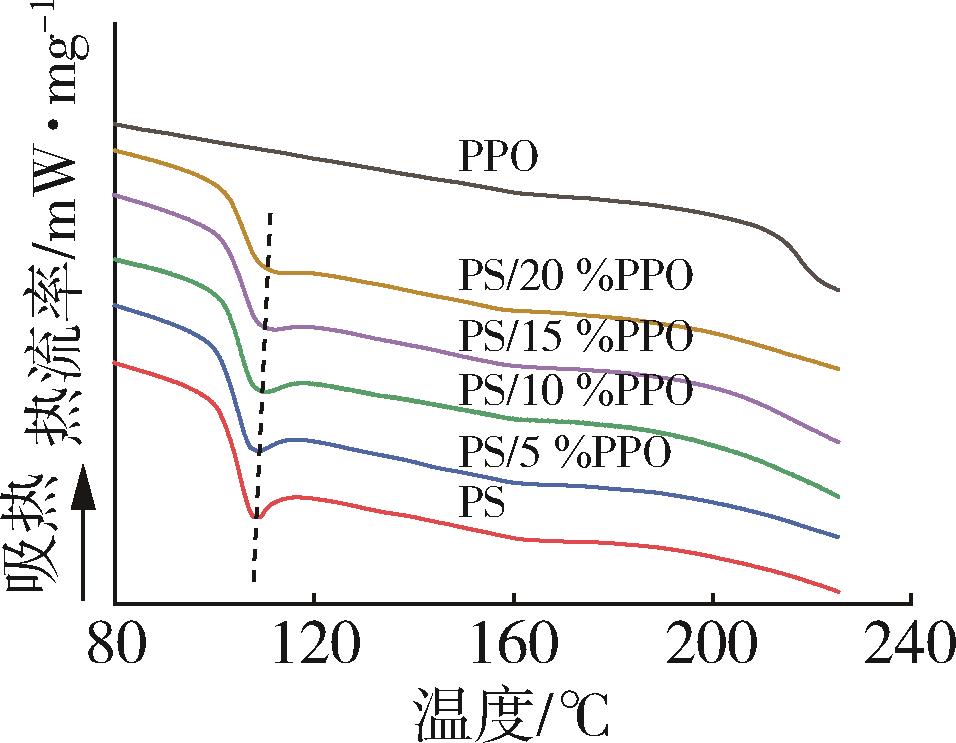

图3 不同样品的熔融曲线

Fig.3 Melting curves for different samples

图4 纯PS及PS/PPO共混物板材样品的流变性能

Fig.4 Rheological properties of pure PS and PS/PPO blends

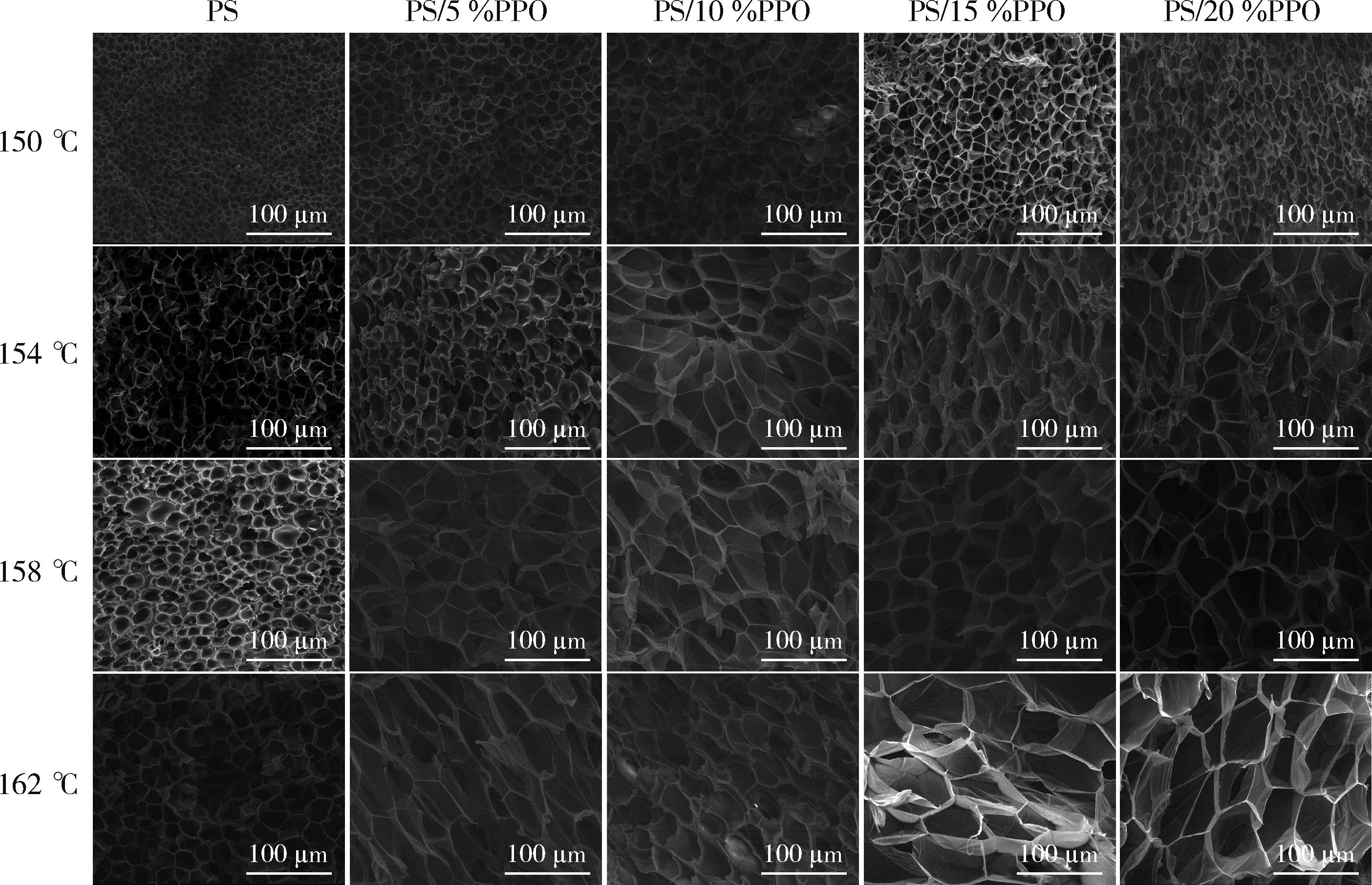

图5 不同温度时各泡沫样品的SEM照片

Fig.5 SEM images of foam samples at different temperature

温度/℃	PPO含量/份	泡孔平均直径/μm	泡孔密度/×10⁷个∙cm^-3
150	0	7.43	31.50
	5	9.12	25.23
	10	9.56	25.43
	15	10.04	24.65
	20	10.56	24.54
154	0	8.91	25.90
	5	17.31	13.75
	10	21.25	12.25
	15	34.69	8.79
	20	36.13	8.28
158	0	10.54	24.50
	5	20.23	13.17
	10	21.44	12.73
	15	39.76	9.46
	20	41.87	8.52
162	0	12.89	23.86
	5	23.33	15.31
	10	26.72	14.82
	15	55.04	7.48
	20	57.28	7.62

表2 泡沫样品泡孔结构参数

Tab.2 Cell structure parameters of foam samples

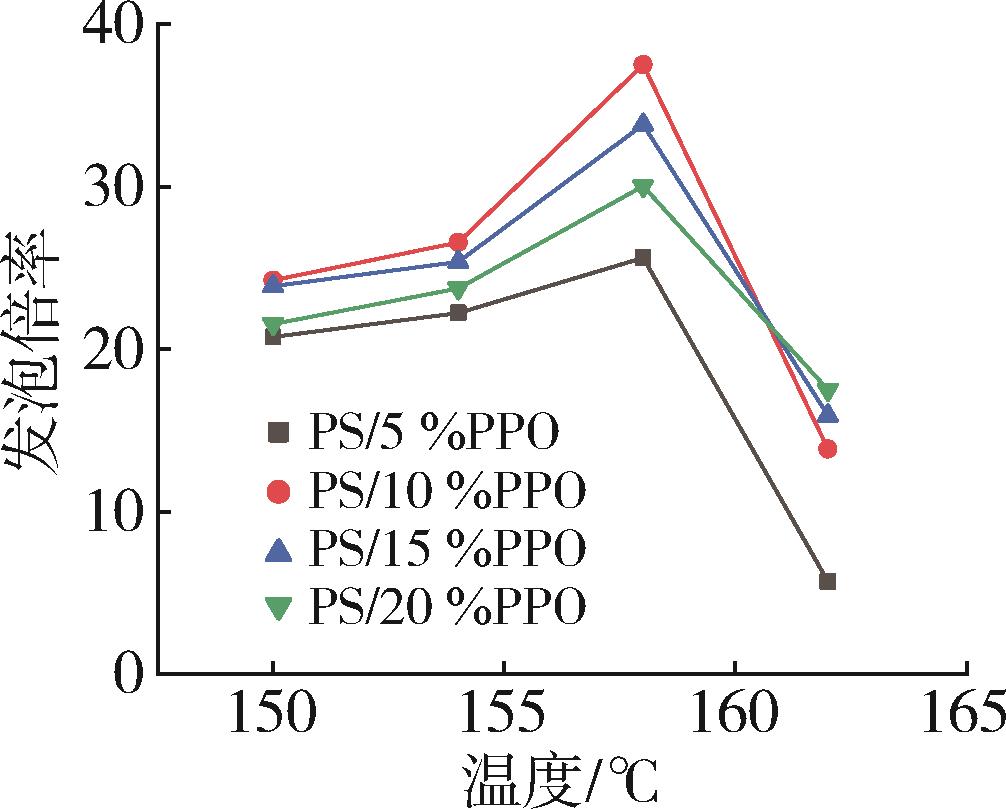

图6 压力为20 MPa、温度为150~162 ℃时PS/PPO共混物泡沫样品的发泡倍率

Fig.6 Foaming ratio of PS/PPO foam samples when the temperature is 150~162 ℃ and the pressure is 20 MPa

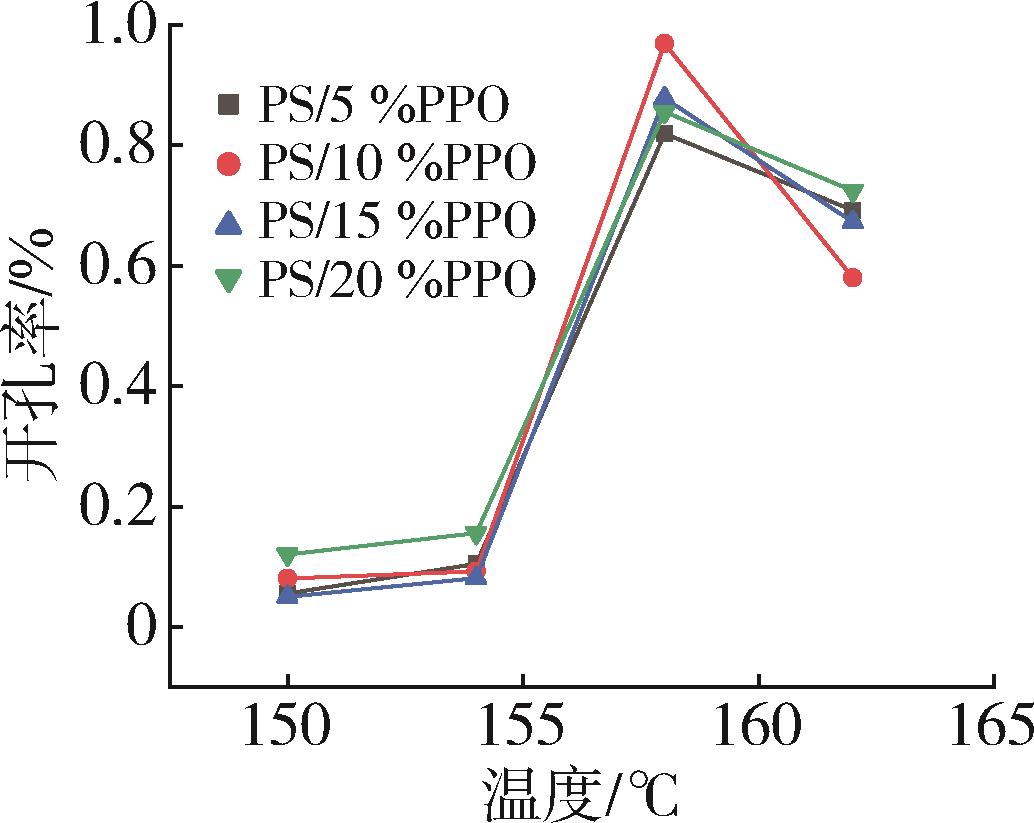

图7 PS/PPO泡沫样品的开孔率

Fig.7 Cell opening rate of the PS/PPO foam samples

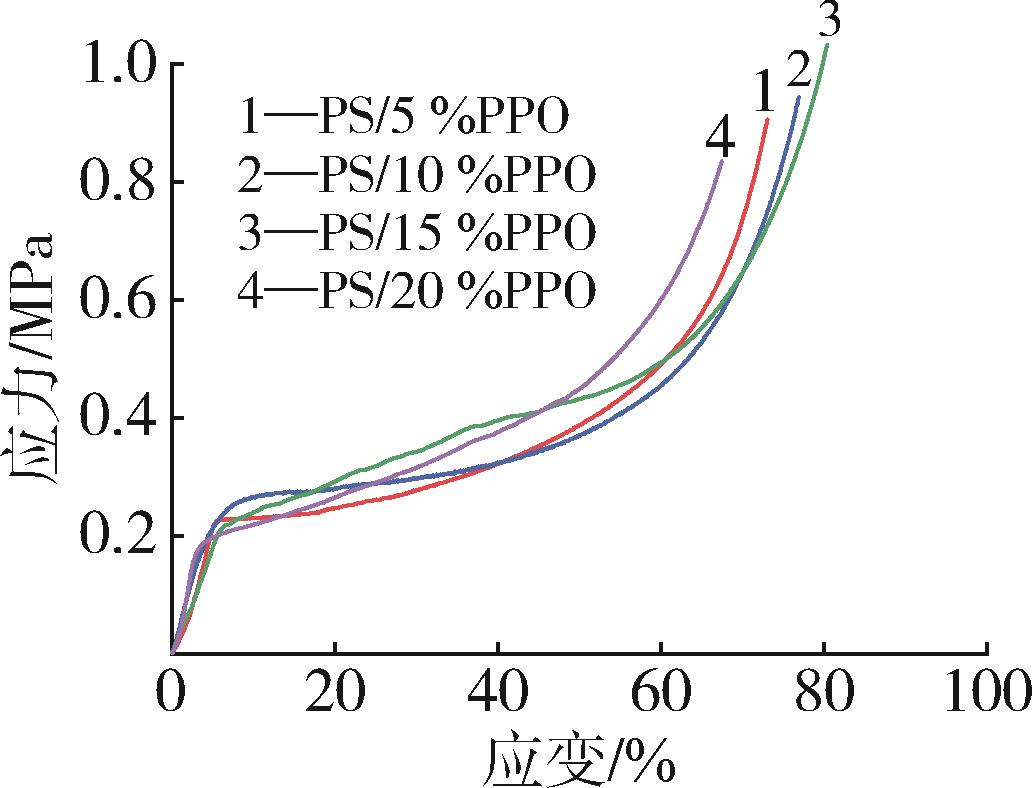

图8 PS/PPO泡沫样品压缩强度的应力⁃应变曲线

Fig.8 Stress⁃strain curves of the compressive strength of foam samples

参考文献 17

1	赵伟刚，张倩倩，蓝钰玲，等. 真空绝热板芯材的研究进展与展望［J］. 化工进展， 2024，（1）： 1-19.
	ZHAO W G， ZHANG Q Q， LANG Y L， et al. Research Progress and Prospect of the Core Materials for Vacuum Insulation Panel［J］. Chemical Industry and Engineering Progress， 2024，（1）：1-19.
2	Wong C M， Hung M L. Polystyrene Foams as Core Polystyrene Foams as Core Insulation Panel［J］. Cellular Plastics， 2008， 44： 239-259.
3	陈照峰，李承东，陈清，等. 真空绝热板芯材研究进展［J］. 科技导报， 2014， 32（9）： 59-62.
	CHEN Z F， LI C D， CHEN Q，et al. Research Progress of Vacuum Insulation Panel Core Materials［J］. Scienec & Technology Review， 2014， 32（9）： 59-62.
4	Avdi H H， Nasiri M， Tehrani M J， et al. Expandable Polystyrene without Any Embedded Blowing Agent ［J］. Journal of Cellular Plastics， 2021， 57： 535-544.
5	Almeida F A， Beyrichen H， Dodamani N， et al. Thermal Conductivity Analysis of a New Sub-micron Sized Polystyrene Foam［J］. Journal of Cellular Plastics， 2021， 57： 493-515.
6	Bhudolia S K， Gohel G， Leong K F. Enhanced Energy Absorption Characteristics of Novel Integrated Hybrid Honeycomb/Polystyrene Foam［J］. Journal of Cellular Plastics， 2021， 57： 839-848.
7	Bhudolia S K， Gohel G， Leong K F. Impact Performance of Innovative Corrugated Polystyrene Foam for Bicycle Helmets［J］. Journal of Cellular Plastics， 2021， 57： 849-862.
8	Bland D G， Stobby W G， Mork S W， et al. Absorbent， Extruded Thermoplastic Foams： US，9812219 ［P］. 1998-06-11.
9	Park C P， Imeokparia D D， Chaudhary B I. Open-cell Foam and Method of Making： US， 9905706［P］. 1999-03-15.
10	Park C P， Chaudhary B I， Imeokparia D D. Open-cell Foam and Method of Making： US， 6093752［P］. 2000-07-25.
11	Park C P， Chaudhary B I， Imeokparia D D. Open-cell Foam and Method of Making： US， 6174471［P］. 2001-01-16.
12	丁雨洁. DAOP预聚体改善和提高PPO成型工艺性与性能的研究［D］. 武汉：武汉理工大学，2015.
13	徐登圆. 聚苯醚/聚丙烯共混物的制备及性能［D］. 长春：长春理工大学，2017.
14	赵今. 废旧高抗冲聚苯乙烯与聚苯醚共混物的结构与性能研究［D］. 太原：中北大学，2023.
15	ZHANG X， LI B， WANG K， et al. The Effect of Interfacial Adhesion on the Impact Strength of Immiscible PP/PETG Blends Compatibilized with Triblock Copolymers［J］. Polymer， 2009， 50（19）： 4737-4744.
16	汪文昭. 聚苯乙烯发泡材料的微观结构调控［D］. 北京：北京工商大学，2014.
17	王亚桥，江翰川，倪敬越，等. 马来酸酐接枝PS对PS/PLA共混体系发泡行为的影响［J］. 中国塑料， 2019， 33（2）：35-39.
	WANG Y Q. JIANG H C， NI J Y，et al. Effect of Maleic Anhydride Grafted PS on the Foaming Behavior of PS/PLA Blends［J］. China Plastics， 2019， 33（2）：35-39.

[1]	姜帅华李卓伦芦浩凡孙乙博王向东陈士宏武丽丽. 稳定“海岛”结构诱导高强度PS/PPO开孔泡沫制备与性能研究[J]. , 2024, 38(3): 49-53.
[2]	王栋. 金属有机框架基阻燃剂在阻燃领域的研究进展[J]. 中国塑料, 2024, 38(2): 118-125.
[3]	焦洋, 王龙震, 蔡卓瑞, 刘荣昊, 张玉霞, 周洪福. 高发泡倍率PBAT泡沫的制备及回弹性能的探究[J]. 中国塑料, 2023, 37(9): 19-27.
[4]	孙晓红卫欣怡. 聚乳酸/塑化聚乙烯醇合金开孔发泡行为研究[J]. , 2023, 37(4): 79-85.
[5]	郝春波, 肖大君, 刘全中, 郑树松, 王春, 李春晖, 姚秀超. 高流动抗冲聚苯乙烯制备及性能研究[J]. 中国塑料, 2023, 37(2): 1-6.
[6]	吴锋, 韩硕, 陈士宏, 王向东. PET开孔泡沫的制备及其吸油性能研究[J]. 中国塑料, 2023, 37(2): 22-30.
[7]	宫政, 李为杰, 赵玲, 胡冬冬. 等规聚丁烯⁃1扩链改性及其超临界CO₂发泡行为研究[J]. 中国塑料, 2023, 37(12): 1-6.
[8]	孙乙博, 刘亚宁, 芦浩凡, 陈士宏, 王向东, 武丽丽. PA66扩链改性及其超临界CO₂微孔发泡行为研究[J]. 中国塑料, 2023, 37(12): 41-46.
[9]	孙乙博刘亚宁芦浩凡陈士宏王向东武丽丽. PA66扩链改性及其超临界CO2微孔发泡行为研究[J]. , 2023, 37(12): 41-46.
[10]	冯英健, 胡冬冬, 魏少龙, 钱军, 熊伟, 姚舜, 赵玲. 长链支化聚对苯二甲酸乙二醇酯的制备及其超临界CO₂挤出发泡性能研究[J]. 中国塑料, 2023, 37(11): 1-9.
[11]	孙文潇, 杨帆, 侯梦宗, 贺丹丹, 吴慧, 刘强, 张宏. 环境中的微塑料污染及降解[J]. 中国塑料, 2023, 37(11): 117-126.
[12]	李娟, 李莹, 郭晓林, 张晨. 中国挤出聚苯乙烯（XPS）泡沫行业CO₂混合发泡技术安全生产规范[J]. 中国塑料, 2022, 36(9): 160-166.
[13]	郭孝磊, 罗静云, 丁欣, 王雨辰, 聂铭罕, 宋佳洁, 张艳娥, 胡晶. PHBV扩链改性及其发泡行为研究[J]. 中国塑料, 2022, 36(8): 73-79.
[14]	林文, 赵晶晶, 苏婷婷, 王战勇. 聚苯乙烯生物降解研究进展[J]. 中国塑料, 2022, 36(7): 143-149.
[15]	冀峰, 龚炜华, 张艳, 罗水源, 于庆雨, 朱君秋, 郭江彬. 超临界二氧化碳釜压发泡法制备生物可降解PBAT发泡颗粒[J]. 中国塑料, 2022, 36(5): 122-126.

稳定“海岛”结构诱导高强度PS/PPO开孔泡沫制备与性能研究

Study on preparation and properties of high strength PS/PPO open cell foams induced by stabilized island structure

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 17

相关文章 15

编辑推荐

Metrics

本文评价
