IV型车载储氢瓶聚合物内衬材料的氢气渗透性分析

doi:10.19491/j.issn.1001-9278.2024.04.015

中国塑料 ›› 2024, Vol. 38 ›› Issue (4): 92-97.DOI: 10.19491/j.issn.1001-9278.2024.04.015

IV型车载储氢瓶聚合物内衬材料的氢气渗透性分析

张晓伟(), 李玉娥(), 华晔, 胡法

中石化（北京）化工研究院有限公司，北京 100013

收稿日期:2023-10-31 出版日期:2024-04-26 发布日期:2024-04-22
通讯作者: 李玉娥（1977-），女，硕士，高级工程师，主要从事高分子材料表征及评价方法等研究，liye.bjhy@sinopec.com
E-mail:zhangxw.bjhy@sinopec.com;liye.bjhy@sinopec.com
作者简介:张晓伟（1992-），女，博士，工程师，主要从事高分子材料表征及评价方法等方面的研究，zhangxw.bjhy@sinopec.com

A review on hydrogen permeability of polymer liner materials for type IV on⁃board hydrogen storage cylinders

ZHANG Xiaowei(), LI Yue(), HUA Ye, HU Fa

Sinopec （Beijing） Chemical Research Institute Co，Ltd，Beijing 100013，China

Received:2023-10-31 Online:2024-04-26 Published:2024-04-22
Contact: LI Yue E-mail:zhangxw.bjhy@sinopec.com;liye.bjhy@sinopec.com

摘要/Abstract

摘要：

详细总结论述了气体在高分子聚合物材料中的渗透机理，并简要介绍了有关IV型储氢瓶聚合物内衬氢气渗透性的测试方法以及国内外测试标准。基于此，进一步探讨了测试温度、测试压力以及聚合物材料性能对IV型储氢瓶内衬材料氢气渗透性的影响，并展望了未来的发展方向。

关键词: IV型储氢瓶, 聚合物内衬, 氢气渗透性, 标准

Abstract:

This paper reviewed the permeation mechanism of gases in polymer materials in detail. The test methods for hydrogen permeability of polymer linings of Type IV hydrogen storage cylinders and domestic and international test standards were briefly introduced. The effects of test temperature， test pressure， and polymer material properties on the hydrogen permeability of the liner material were further discussed along with the trend of the development direction in future.

Key words: type IV hydrogen storage tank, polymer liner, hydrogen permeability, standard

中图分类号:

TQ325

张晓伟, 李玉娥, 华晔, 胡法. IV型车载储氢瓶聚合物内衬材料的氢气渗透性分析[J]. 中国塑料, 2024, 38(4): 92-97.

ZHANG Xiaowei, LI Yue, HUA Ye, HU Fa. A review on hydrogen permeability of polymer liner materials for type IV on⁃board hydrogen storage cylinders[J]. China Plastics, 2024, 38(4): 92-97.

图/表 7

图1 气体在聚合物中的扩散过程［9］

Fig.1 The diffusion process of gas in the polymer［9］

材料	T/K	S×10^-7/ cm³⋅cm^-3⋅Pa^-1	D×10^-10/ m²⋅s^-1	P×10^-17/ mol⋅m^-1⋅s^-1⋅Pa^-1
PE	263	6.663	7.165	2 150
	298	6.071	7.900	2 160
	323	5.701	11.20	2 870
	353	5.369	11.91	2 880
PA	263	3.871	3.031	528
	298	3.614	4.314	702
	323	3.441	6.311	977
	353	3.292	7.582	1 123

表1 不同温度下聚乙烯和PA材料的氢气渗透性模拟值［19］

Tab.1 Simulation values of hydrogen permeability of polyethylene and polyamide at different temperature［19］

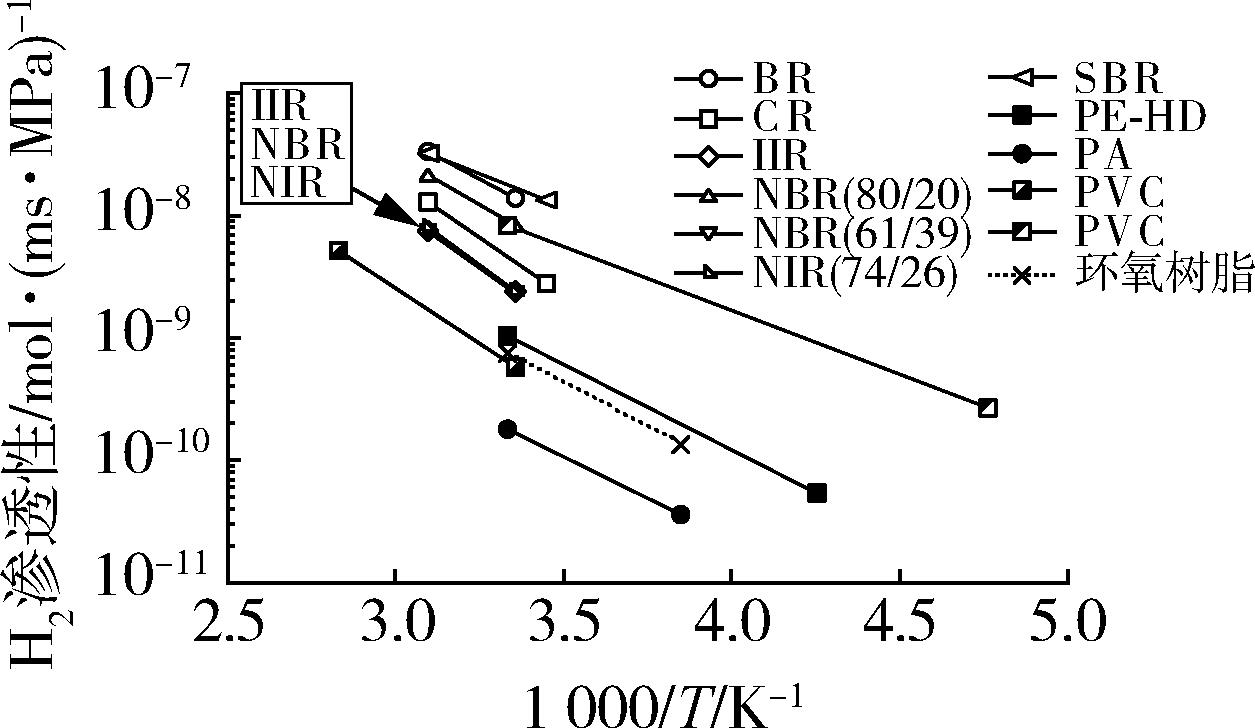

图2 不同高分子材料的氢气渗透性与温度的依赖性［6］

Fig.2 Temperature dependence of hydrogen permeability of different polymer materials［6］

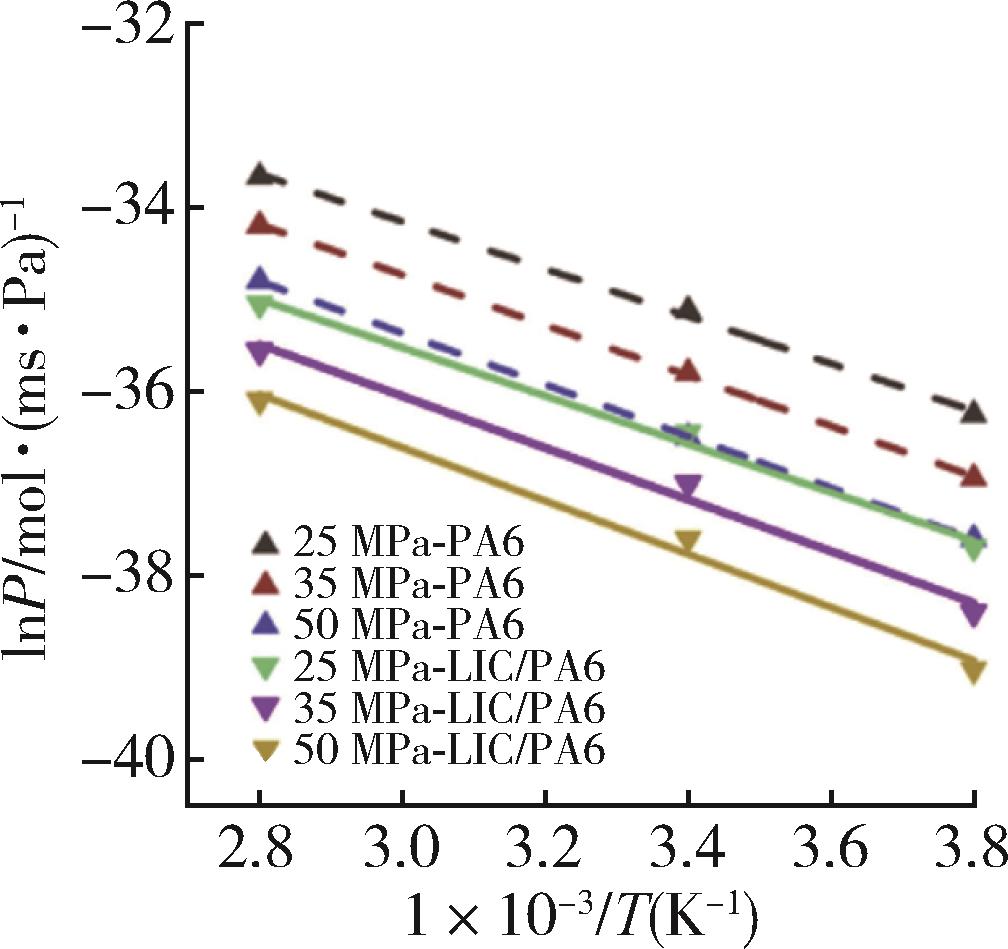

图3 氢气渗透系数与温度的依赖关系［8］

Fig.3 The relationship between hydrogen permeability coefficient and temperature［8］

条件	P_e/cm³·cm·cm^-2·s^-1·Pa^-1
308 K、15 MPa	4.31×10^-14
308 K、43.75 MPa	2.88×10^-14
308 K、87.5 MPa	2.07×10^-14
328 K、15 MPa	9.75×10^-14
328 K、43.75 MPa	7.31×10^-14
328 K、87.5 MPa	5.85×10^-14
358 K、15 MPa	3.34×10⁃¹³
358 K、43.75 MPa	2.78×10^-13
358 K、87.5 MPa	2.48×10^-13

表2 PA6在不同温度和压力下的氢渗透系数Pe［27］

Tab.2 Hydrogen permeability coefficient Pe of PA6 at different test temperature and pressure［27］

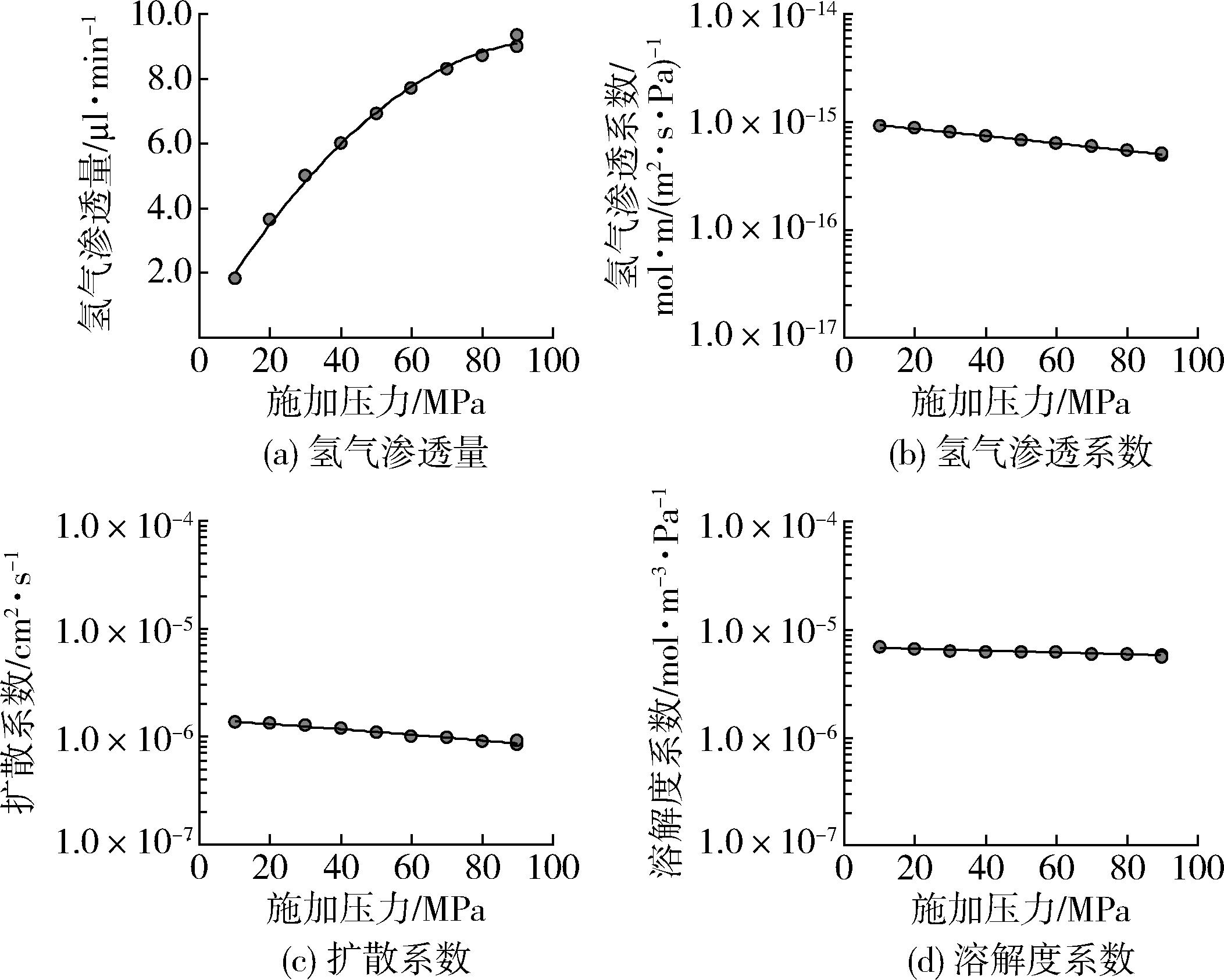

图4 高压对PE⁃HD材料中氢气渗透各参数的影响［28］

Fig.4 Effect of high pressure on hydrogen permeation parameters in PE⁃HD material ［28］

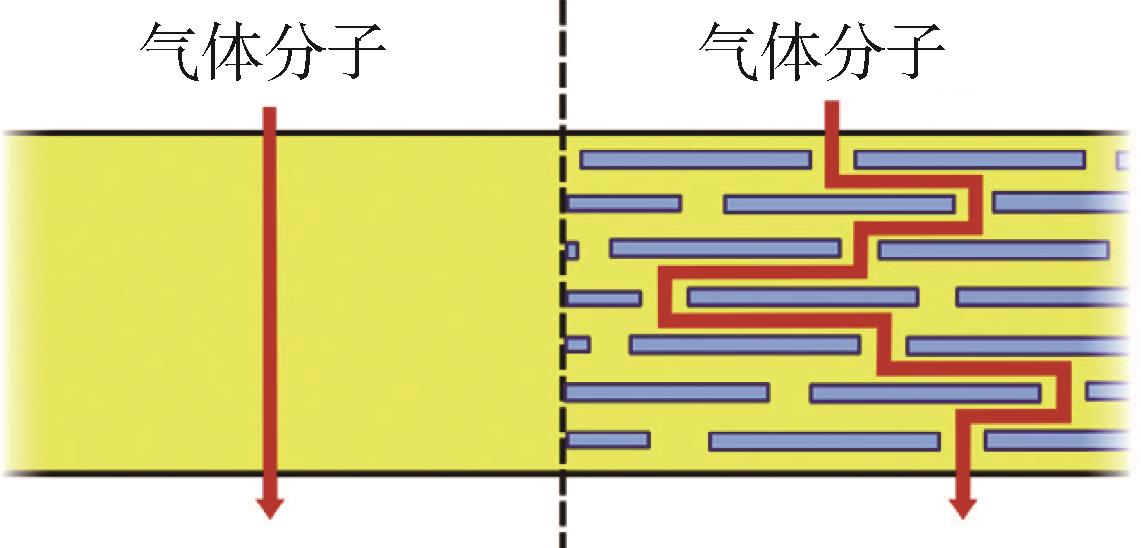

图5 黏土纳米片掺入聚合物基质而形成的“曲折路径”示意图［38］

Fig.5 Illustration of the “tortuous pathway” created by incorporation of nanoplatelets into a polymer matrix［38］

参考文献 38

1	BRANDON N P， KURBAN Z. Clean energy and the hydrogen economy［J］. Philosophical transactions of the royal society a⁃mathematical physical and engineering sciences， 2017， 375（2098）： 1⁃17.
2	RIVARD E， TRUDEAU M， ZAGHIB K. Hydrogen storage for mobility： a review［J］. Materials， 2019， 12（12）： 1⁃22.
3	BRIOTTET L， MORO I， ESCOT M， et al. Fatigue crack initiation and growth in a CrMo steel under hydrogen pressure［J］. International Journal of Hydrogen Energy，2015， 40（47）： 17 021⁃17 030.
4	HUA Z， ZHANG X， ZHENG J， et al. Hydrogen⁃enhanced fatigue life analysis of Cr⁃Mo steel high⁃pressure vessels［J］. International Journal of Hydrogen Energy， 2017， 42（16）： 12 005⁃12 014.
5	ABE J O， POPOOLA A P I， AJENIFUJA E， et al. Hydrogen energy， economy and storage： Review and recommendation［J］. International Journal of Hydrogen Energy， 2019， 44（29）： 15 072⁃15 086.
6	BARTH R R， SIMMONS K L， MARCHI C S. Polymers for hydrogen infrastructure and vehicle fuel systems： applications， properties， and gap analysis［R］. Richland， WA： Sandia National Lab， 2013： 1⁃51.
7	SU Y， LV H， ZHOU W， et al. Review of the hydrogen permeability of the liner material of type IV on⁃board hydrogen storage tank［J］. World Electric Vehicle Journal， 2021， 12（3）： 130.
8	SUN Y， LV H， ZHOU W， et al. Research on hydrogen permeability of polyamide 6 as the liner material for type Ⅳ hydrogen storage tank［J］. International Journal of Hydrogen Energy， 2020， 45（46）： 24 980⁃24 990.
9	FLACONNECHE B， MARTIN J， KLOPFFER M H. Transport properties of gases in polymers： experimental methods［J］. Oil& Gas Science and Technology⁃Revue D IFP Energies Nouvelles， 2001， 56（3）： 245⁃259.
10	KLOPFFER M H， FLACONNèCHE B. Transport properties of gases in polymers： bibliographic review［J］. Oil & Gas Science and Technology⁃Revue D IFP Energies Nouvelles， 2001， 56（3）： 223⁃244.
11	HUMPENODER J. Gas permeation of fibre reinforced plastics［C］. 8th International Cryogenics Materials Conference. GENEVA， SWITZERLAND： Helmholtz Association， 1998： 143⁃147.
12	BALASOORIYA W， CLUTE C， SCHRITTESSER B， et al. A review on applicability， limitations， and improvements of polymeric materials in high⁃pressure hydrogen gas atmospheres［J］. Polymer Reviews， 2021， 62（1）： 175⁃209.
13	刘冠军. 石墨烯增强聚乙烯复合材料的制备工艺与气体阻隔机理［D］. 哈尔滨：哈尔滨工业大学， 2022.
14	FUJIWARA H， ONO H， OHYAMA K， et al. Hydrogen permeation under high pressure conditions and the destruction of exposed polyethylene⁃property of polymeric materials for high⁃pressure hydrogen devices （2）［J］. International Journal of Hydrogen Energy， 2021， 46（21）： 11 832⁃11 848.
15	YAMABE J， NISHIMURA S. Influence of fillers on hydrogen penetration properties and blister fracture of rubber composites for O⁃ring exposed to high⁃pressure hydrogen gas［J］. International Journal of Hydrogen Energy， 2009， 34（4）： 1 977⁃1 989.
16	Test Methods for Evaluating Material Compatibility in Compressed Hydrogen Applications⁃Polymers： CSA/ANSI ［S］. Toronto， ON， Canada： Canadian Standards Association， 2019.
17	Gas Cylinders⁃Compatibility of Cylinder and Valve Materials with Gas Contents⁃Part 5： Test Methods for Evaluating Plastic Liners：［S］. Geneva， Switzerland： International Organization for Standardization， 2022.
18	Fully⁃Wrapped Carbon Fiber Reinforced Cylinder with a Plastic Liner for On⁃Board Storage of Compressed Hydrogen for Land Vehicles： T/CATSI 02 007： 2020 ［S］. Beijing， China： China Association for Technical Supervision Information， 2020.
19	FANG Q， JI D. Molecular simulation of hydrogen permeation behavior in liner polymer materials of Type Ⅳ hydrogen storage vessels［J］. Materials Today Communications， 2023， 35： 106302.
20	GEORGE S C， THOMAS S. Transport phenomena through polymeric systems［J］. Progress in Polymer Science， 2001， 26（6）： 985⁃1 017.
21	MAUS S， HAPKE J， RANONG C N， et al. Filling procedure for vehicles with compressed hydrogen tanks［J］. International Journal of Hydrogen Energy， 2008， 33（17）： 4 612⁃4 621.
22	WANG G， ZHOU J， HU S， et al. Investigations of filling mass with the dependence of heat transfer during fast filling of hydrogen cylinders［J］. International Journal of Hydrogen Energy， 2014， 39（9）： 4 380⁃4 388.
23	FLACONNèCHE B， MARTIN J， KLOPFFER M H. Permeability， diffusion and solubility of gases in polyethylene， polyamide 11 and poly（vinylidene fluoride）［J］. Oil & Gas Science and Technology⁃Revue D IFP Energies Nouvelles， 2001， 56（3）： 261⁃278.
24	KUMAR S S， KANAGARAJ G. Investigation on mechanical and tribological behaviors of PA6 and graphite⁃reinforced pa6 polymer composites［J］. Arabian Journal for Science and Engineering， 2016， 41（11）： 4 347⁃4 357.
25	RANE AJAY VASUDEO， ABITHA V K， UDAY V R， et al. Development in air permeability of natural rubber tire tube compound by adding variable dosage of nanoclay［J］. Macromolecular Symposia， 2016， 361（1）： 34⁃41.
26	NAITO Y， MIZOGUCHI K， TERADA K， et al. The effect of pressure on gas permeation through semicrystalline polymers above the glass⁃transition temperature［J］. Journal of Polymer Science Part B⁃Polymer Physics， 1991， 29（4）： 457⁃462.
27	DONG C， LIU Y， LI J， et al. Hydrogen permeability of polyamide 6 used as liner material for type IV on⁃board hydrogen storage cylinders［J］. Polymers， 2023， 15（18）： 3 715.
28	FUJIWARA H， ONO H， ONOUE K， et al. High⁃pressure gaseous hydrogen permeation test method ⁃ property of polymeric materials for high⁃pressure hydrogen devices （1）［J］. International Journal of Hydrogen Energy， 2020， 45（53）： 29 082⁃29 094.
29	TAKEUCHI K， KUO A T， HIRAI T， et al. Hydrogen permeation in hydrated perfluorosulfonic acid polymer membranes： effect of polymer crystallinity and equivalent weight［J］. Journal of Physical Chemistry C， 2019， 123（33）： 20 628⁃20 638.
30	KANE M. Permeability， solubility， and interaction of hydrogen in polymers⁃an assessment of materials for hydrogen transport［R］. Savannah River Site Aiken， SC， 2008： 1⁃17.
31	KLOPFFER M H， BERNE P， CASTAGNET S， et al. Polymer pipes for distributing mixtures of hydrogen and natural gas： evolution of their transport and mechanical properties after an ageing under an hydrogen environment［R］. Essen， Germany： U.S. Department of Energy， 2010： 1⁃7.
32	YERSAK T A， BAKER D R， YANAGISAWA Y， et al. Predictive model for depressurization⁃induced blistering of type IV tank liners for hydrogen storage［J］. International Journal of Hydrogen Energy， 2017， 42（8）： 28 910⁃28 917.
33	PEPIN J， LAINE E， GRANDIDIER J C， et al. Determination of key parameters responsible for polymeric liner collapse in hyperbaric type IV hydrogen storage vessels［J］. International Journal of Hydrogen Energy， 2018， 43（33）： 16 386⁃16 399.
34	WANG X， TIAN M， CHEN X， et al. Advances on materials design and manufacture technology of plastic liner of type Ⅳ hydrogen storage vessel［J］. International Journal of Hydrogen Energy， 2022， 47（13）： 8 382⁃8 408.
35	KUNZ D A， SCHMID J， FEICHT P， et al. Clay⁃based nanocomposite coating for flexible optoelectronics applying commercial polymers［J］. Acs Nano， 2013， 7（5）： 4 275⁃4 280.
36	DEROCHER J P， GETTELFINGER B T， WANG J S， et al. Barrier membranes with different sizes of aligned flakes［J］. Journal of Membrane Science， 2005， 254（1⁃2）： 21⁃30.
37	HABEL C， TSURKO E S， TIMMINS R L， et al. Lightweight ultra⁃high⁃barrier liners for helium and hydrogen［J］. Acs Nano， 2020， 14（6）： 7 018⁃7 024.
38	DUNCAN T V. Applications of nanotechnology in food packaging and food safety： Barrier materials， antimicrobials and sensors［J］. Journal of Colloid and Interface Science， 2011， 363（1）： 1⁃24.
