脱硫胶粉/SBS改性沥青性能及机理研究

doi:10.19491/j.issn.1001-9278.2025.01.003

中国塑料 ›› 2025, Vol. 39 ›› Issue (1): 13-18.DOI: 10.19491/j.issn.1001-9278.2025.01.003

脱硫胶粉/SBS改性沥青性能及机理研究

徐强祥¹(), 张国平², 胡一红³, 杨法勇⁴, 赵琼阳⁵^,⁶, 李志刚⁵^,⁶

^1.西城工程设计集团有限公司，杭州 310015
^2.榆林市榆阳区农村公路养护中心，陕西榆林 719000
^3.湖南高速养护工程有限公司，长沙 410000
^4.西安公路研究院有限公司，西安 710061
^5.西安科技大学建筑与土木工程学院，西安 710054
^6.西安科技大学道路工程研究中心，西安 710054

收稿日期:2024-04-07 出版日期:2025-01-26 发布日期:2025-02-14
作者简介:徐强祥（1981-），男，高级工程师，研究方向为道路工程设计与管理，3140557680@qq.com
基金资助:
国家自然科学基金(52308466);陕西省交通科技项目(24?19K);陕西省科学技术协会青年人才托举计划项目(20240409)

Performance and mechanism of desulfurization crumb rubber/SBS⁃modified asphalt

XU Qiangxiang¹(), ZHANG Guoping², HU Yihong³, YANG Fayong⁴, ZHAO Qiongyang⁵^,⁶, LI Zhigang⁵^,⁶

^1.Xicheng Engineering Design Group Co，Ltd，Lijiang 310015，China
^2.Yulin City Yuyang District Rural Road Maintenance Center，Yulin 719000，China
^3.Hunan Highway Maintenance Engineering Co，Ltd，Changsha 410000，China
^4.Xi'an Highway Research Institute Co，Ltd，Xi′an 710061，China
^5.School of Architecture and Civil Engineering，Xi′an University of Science and Technology，Xi′an 710054，China
^6.Road Engineering Research Center of Xi'an University of Science and Technology，Xi′an 710054，China

Received:2024-04-07 Online:2025-01-26 Published:2025-02-14

摘要/Abstract

摘要：

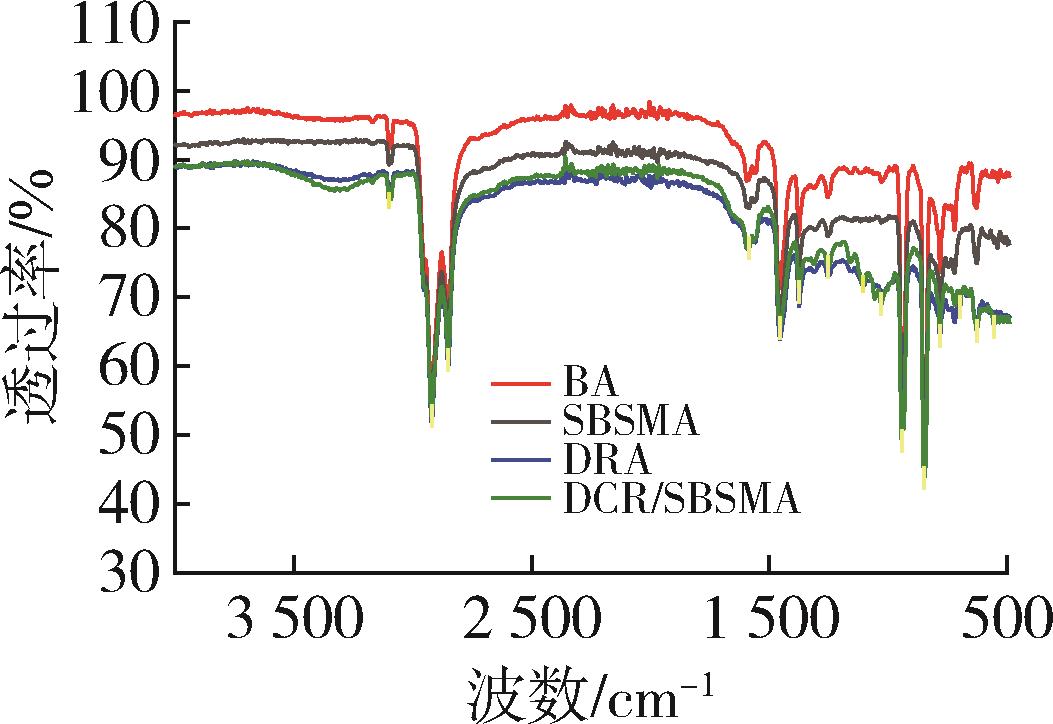

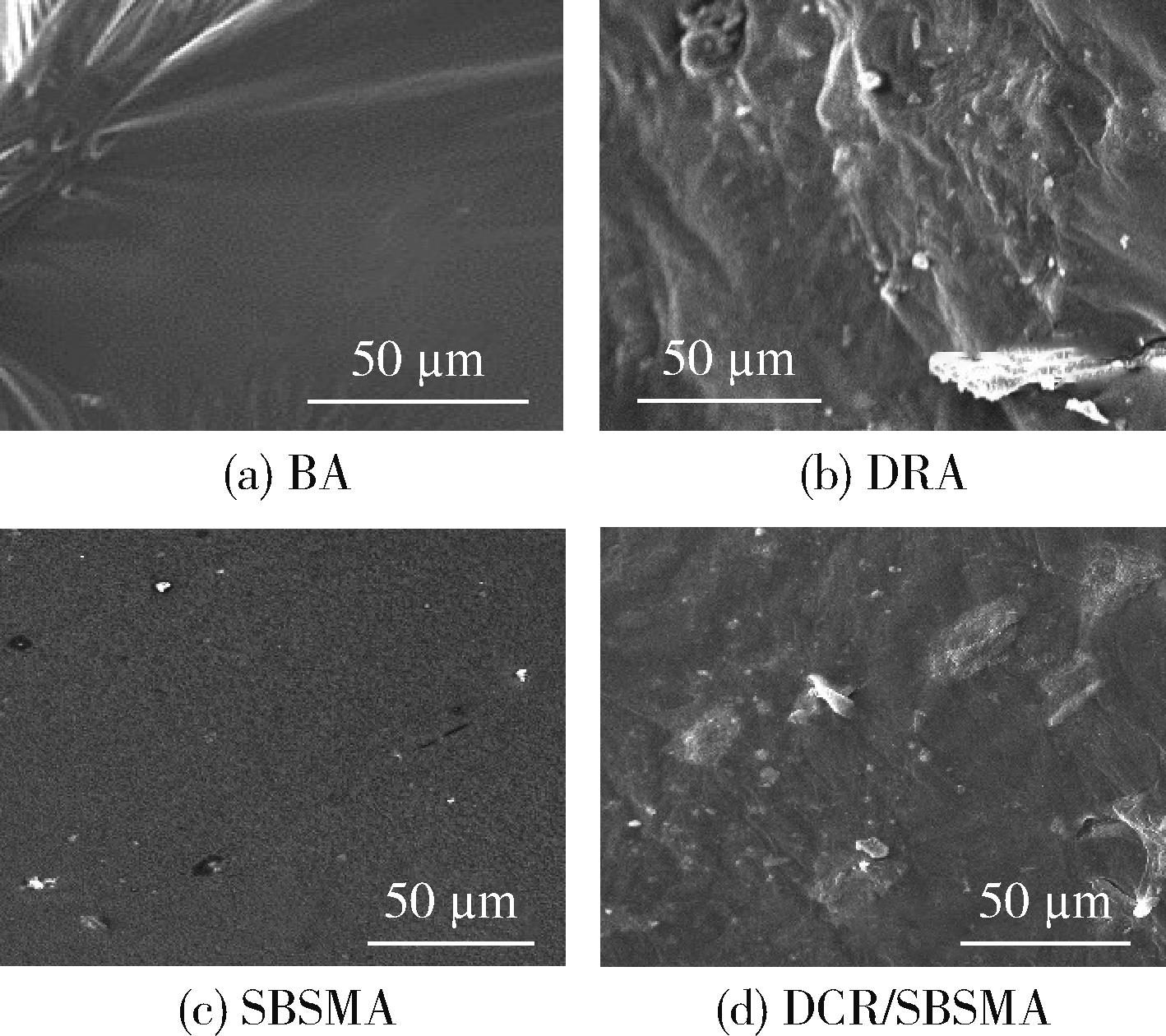

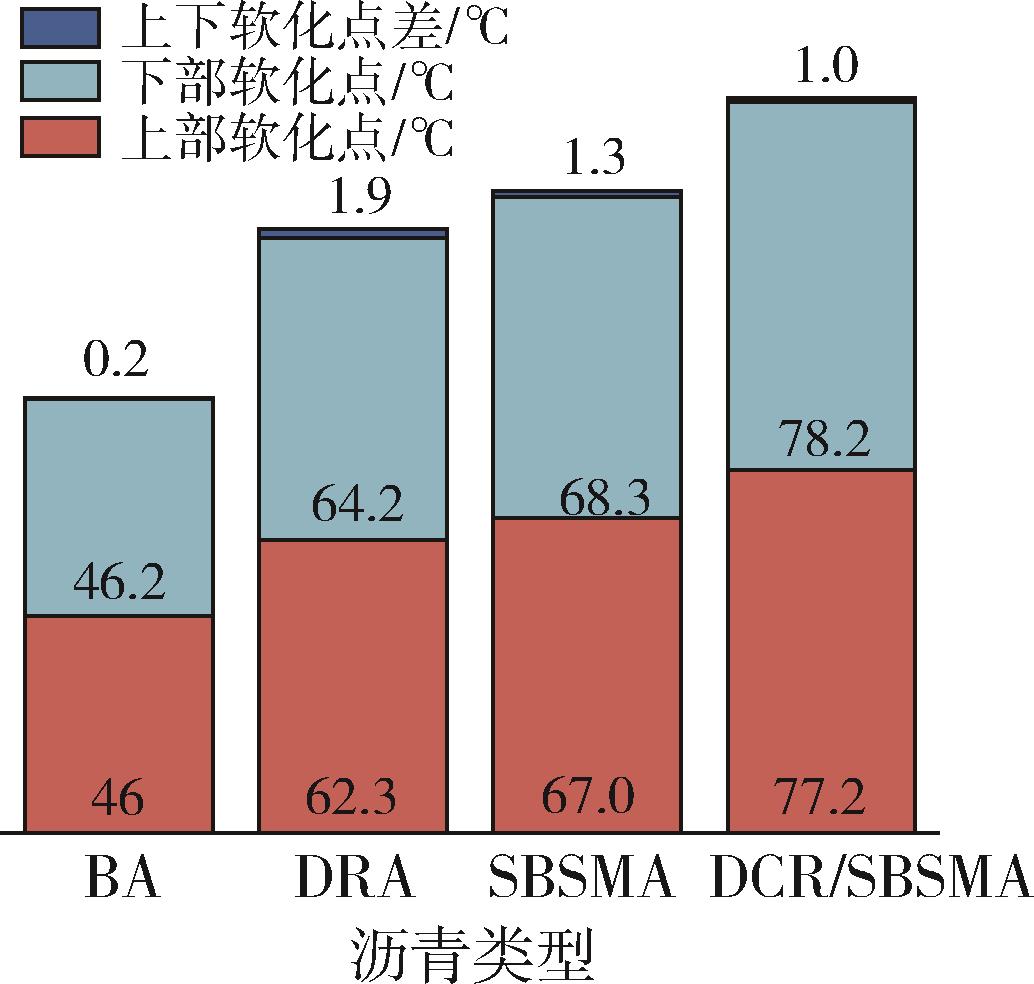

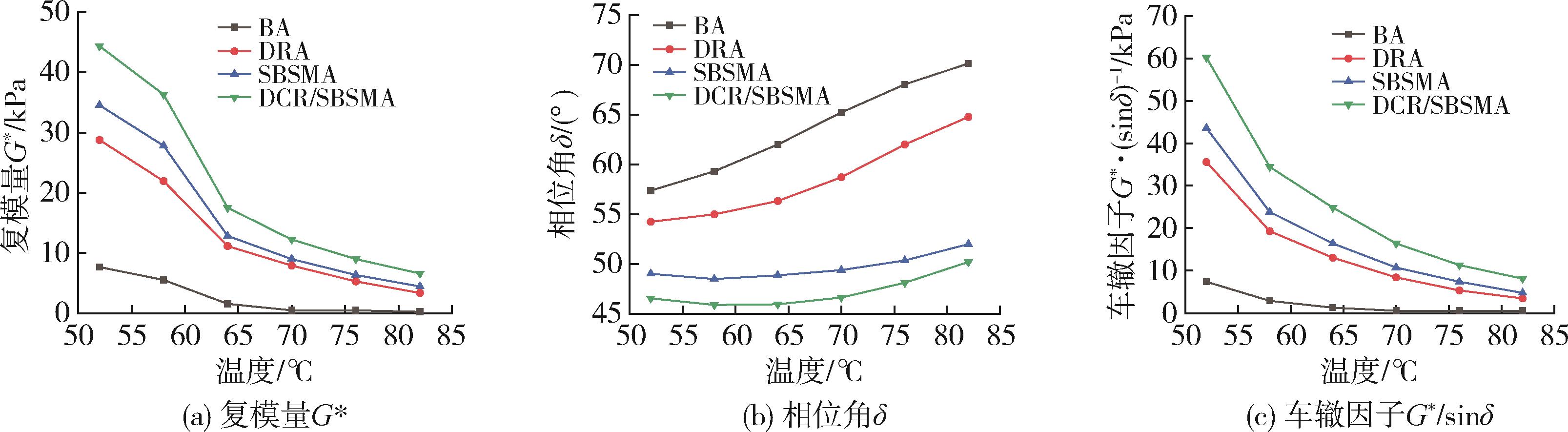

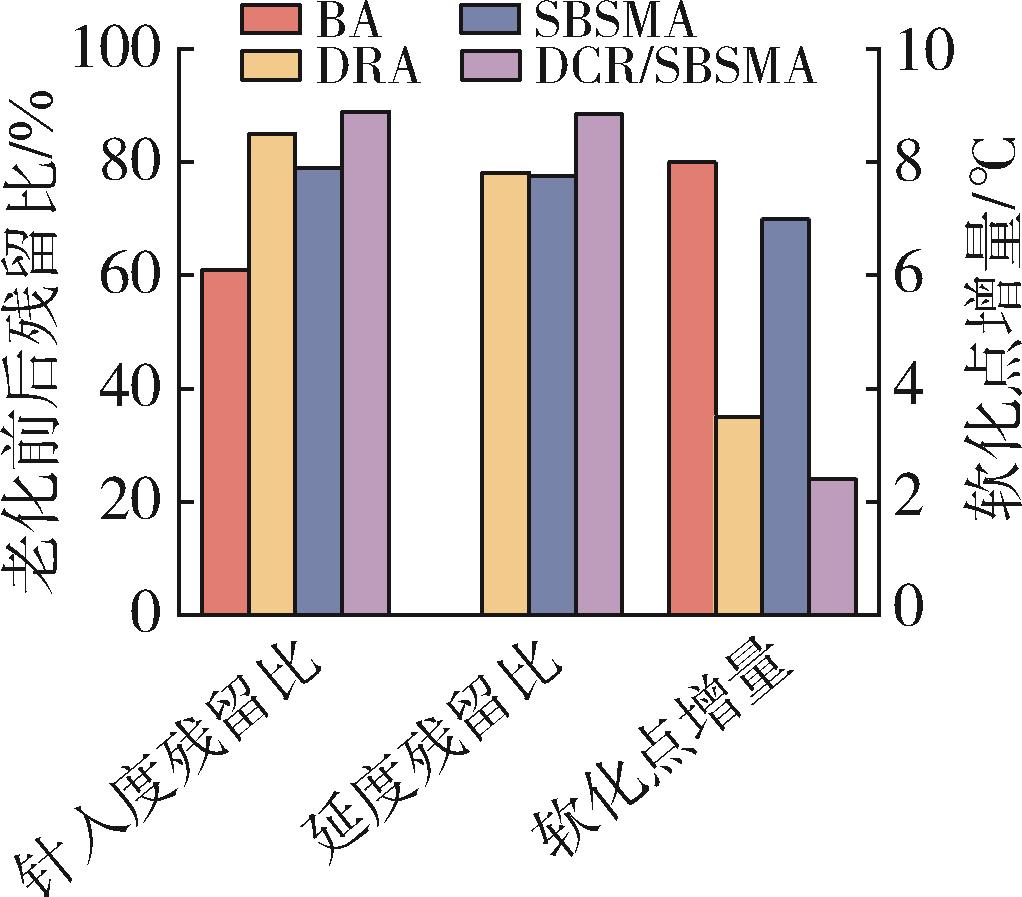

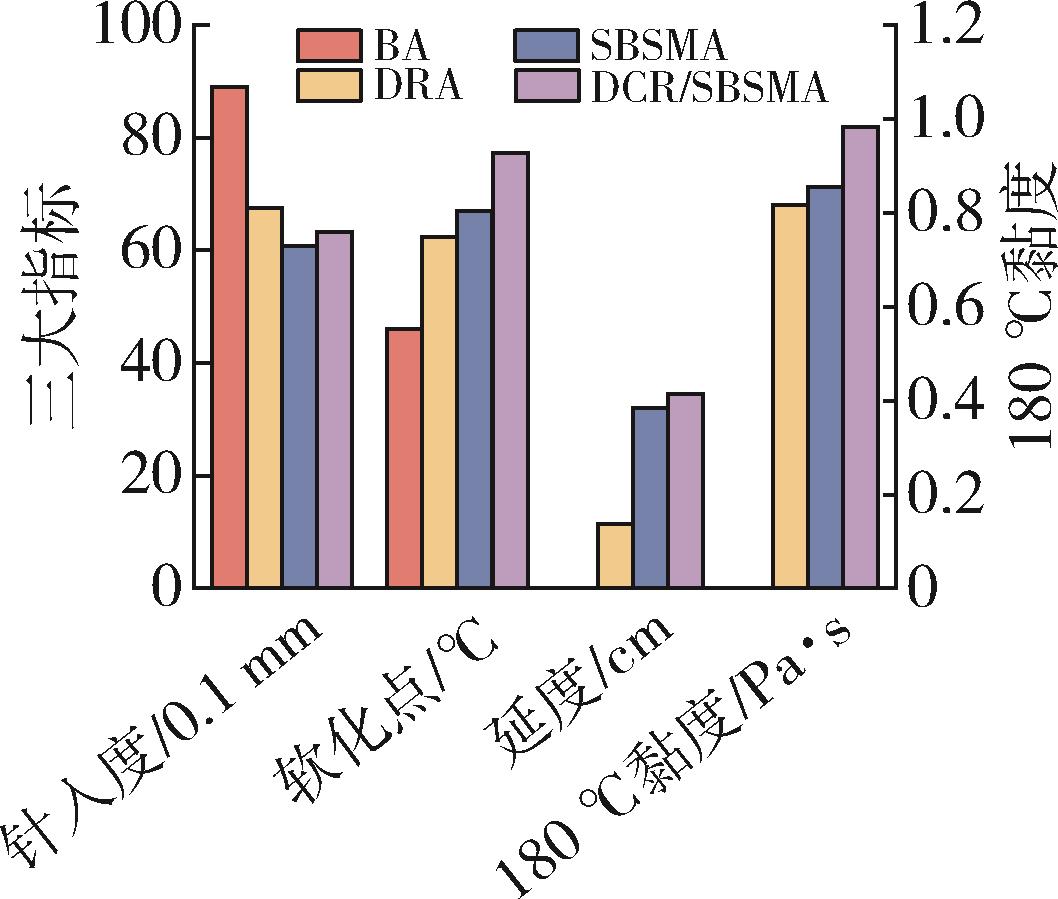

针对现阶段常用苯乙烯⁃丁二烯⁃苯乙烯（SBS）改性剂价格高的现象，为实现降低SBS改性沥青的工程造价，在改善沥青性能和与有效循环利用废胶粉的基础上，本文研究了脱硫胶粉（DCR）/SBS改性沥青的基本性能、储存稳定性能、抗老化性能等宏观性能，同时采用扫描电子显微镜（SEM）和傅里叶变换红外光谱（FTIR）分析并评价了其形态特征和化学特性。结果表明，SBS和脱硫胶粉的加入改善了DCR/SBS改性沥青的高低温性能、储存稳定性、抗老化性能，脱硫胶粉与SBS改性剂均匀分散并相互交联，脱硫胶粉⁃SBS⁃沥青三相间界面模糊，同时，脱硫胶粉与SBS在沥青中为物理改性与化学反应共存。为后续废胶粉替代部分SBS改性剂在道路工程的进一步推广应用提供技术参考。

关键词: 道路工程, 脱硫胶粉, SBS改性沥青, 复合改性, 流变性能, 改性机理

Abstract:

Aiming to address the phenomenon of high prices of commonly used styrene⁃butadiene⁃styrene （SBS）⁃modified asphalt at present， this work focuses on a reduction in the engineering cost of SBS⁃modified asphalt. The basic performance， storage stability， anti⁃aging performance of the desulfurization crumb rubber （DCR）/SBS⁃modified asphalt was studied with the purpose of improving the asphalt performance and enhancing the effective recycling of waste crumb rubber. Scanning electron microscopy and the Fourier⁃transform infrared spectroscopy were conducted to analyze and evaluate the morphological characteristics and chemical properties of the modified asphalt. The results indicated that the addition of SBS and desulfurized crumb rubber improved the high⁃ and low⁃temperature performance， storage stability， and anti⁃aging performance of the modified. The desulfurized crumb rubber and SBS as modifiers were uniformly dispersed in the asphalt matrix and crosslinked with each other. The interface at the desulfurized crumb rubber⁃SBS⁃asphalt three phases was fuzzy. Desulfurized crumb rubber and SBS were coexisting in asphalt through the physical modification and chemical reaction. This study provides a technical reference for further popularization and application by using waste crumb rubber to partly replace the SBS modifier in the road project.

Key words: road engineering, desulfurization crumb rubber, SBS modified asphalt, composite modification, rheological properties, modification mechanism

中图分类号:

TQ323

徐强祥, 张国平, 胡一红, 杨法勇, 赵琼阳, 李志刚. 脱硫胶粉/SBS改性沥青性能及机理研究[J]. 中国塑料, 2025, 39(1): 13-18.

XU Qiangxiang, ZHANG Guoping, HU Yihong, YANG Fayong, ZHAO Qiongyang, LI Zhigang. Performance and mechanism of desulfurization crumb rubber/SBS⁃modified asphalt[J]. China Plastics, 2025, 39(1): 13-18.

图/表 9

参考文献 26

1	殷鹏，潘宝峰，康泽华，等. 稻壳灰改性沥青混合料性能研究及路面结构动力响应分析［J］. 材料导报， 2023， 37（14）： 36⁃43.
	YIN P， PAN B F， KANG Z H. Study on performance of rice husk ash modified asphalt mixture and dynamic response analysis of pavement structure［J］. Materials Rerorts， 2023， 37（14）： 36⁃43.
2	赵旭武，陈亮，徐添，等. 胶粉微波活化时间对橡胶沥青分子量分布及性能影响规律［J］. 内蒙古公路与运输， 2023（6）： 30⁃34+44.
	ZHAO X W， CHEN L， XU T， et al. Effect of microwave activation time of rubber powder on molecular weight distribution and properties of rubber asphalt［J］. Highway & Transportation in Inner Mongolia， 2023（6）： 30⁃34+44.
3	RASOOL R T， SONG P， WANG S F. Thermal analysis on the interactions among asphalt modified with SBS and different degraded tire rubber［J］. Construction and Building Materials， 2018， 182： 134⁃143.
4	DONG F Q， YU X， LIU S J， et al. Rheological behaviors and microstructure of SBS/CR composite modified hard asphalt［J］. Construction and Building Materials， 2016， 115： 285⁃293.
5	许兢，应祎，钱庆荣，等. 废胶粉改性沥青研究与应用现状［J］. 再生资源与循环经济， 2014， 7（6）： 41⁃44.
	XU J， YING Y， QIAN Q R， et al. Research and application status of waste crumb rubber modified asphalt［J］. Recyclable Resources and Circular Economy， 2014，7（6）： 41⁃44.
6	黄松，陈海涛. 橡胶沥青应力吸收层抗裂性能影响因素研究［J］. 西部交通科技， 2023（6）： 40⁃44.
	HUANG S， CHEN H T. Research on factors influencing the cracking resistance of rubber asphalt stress absorbing layer［J］. Western China Communications Science & Technology， 2023（6）： 40⁃44.
7	于晓晓，杨渭，路永春，等. 高掺量橡胶沥青的结构与性能［J］. 合成橡胶工业， 2022， 45（4）： 309⁃313.
	YU X X， YANG W， LU Y C， et al. Structure and properties of high⁃content rubberized asphalt［J］. China Synthetic Rubber Industry， 2022， 45（4）： 309⁃313.
8	余波，施晓强，陈钒，等. 废旧橡胶粉掺量对橡胶沥青高低温及疲劳性能影响研究［J］. 石油沥青， 2015， 29（2）： 30⁃33.
	YU B， SHI X Q， CHEN F， et al. Research on the effect of waste crumb rubber content on the high and low temperature and fatigue performance of rubber asphalt［J］. Petroleum Asphalt， 2015， 29（2）： 30⁃33.
9	Wang H， Liu X， Apostolidis P， et al. Review of warm mix rubberized asphalt concrete： Towards a sustainable paving technology［J］. Journal of Cleaner Production. 2018， 177：302⁃314.
10	Zhang Honggang， Zhang Yangpeng， Chen Jie， et al. Effect of desulfurization process variables on the properties of crumb rubber modified asphalt［J］. Polymers， 2022， 14（7）： 1 365⁃1 365.
11	Li Haibin， Zhang Yongfei， Zhou Lichang， et al. Effect of rubber powder desulfurization on the compatibility between rubber and bitumen： combination and insight of experiments and molecular dynamics simulation［J］. Construction and Building Materials， 2024：414134966.
12	巩雨注，王小萍，贾德民. 废旧轮胎粉碎技术及其应用进展［J］. 橡胶工业， 2021， 68（1）： 66⁃72.
	GONG Y Z， WANG X P， JIA D M. Waste tire crushing technology and its application progress［J］. Rubber Industry， 2021， 68（1）： 66⁃72.
13	Zhao Mengzhen， Dong Ruikun， Chi Zhuohang， et al. Effect of process variables on the chemical characteristics of crumb rubber desulfurized by waste cooking oil and its desulfurization mechanism［J］. Construction and Building Materials， 2021：311.
14	甄少华，啜二勇，刘路，等. 脱硫胶粉改性沥青的性能研究［J］. 橡胶工业， 2023， 70（10）： 796⁃802.
	ZHEN S H， CHUO E Y， LIU L， et al. Study on properties of desulfurized rubber powder modified asphalt［J］. China Rubber Industry， 2023， 70（10）： 796⁃802.
15	Yang S， Zhu H， Tan Q， et al. Application of TOR as a secondary modifier for the preparation of crumb rubber modified asphalt with excellent storage stability［J］. Construction and Building Materials， 2024， 428135863.
16	Chen S， Zhuo S， Xu G， et al. Rheological and chemical indices to characterize long⁃term oxidative aging of SBS/rubber composite⁃modified asphalt binders［J］. Frontiers in Materials， 2024， 11：1346754.
17	Li Haibin， Feng Zixuan， Hua Liu， et al. Performance and inorganic fume emission reduction of desulfurized crumb rubber/styrene⁃butadiene⁃styrene composite modified asphalt and its mixture［J］. Journal of Cleaner Production， 2022， 364： 132690.
18	Haibin L， Jianmei S， Gongxin H， et al. Effect of styrene butadiene styrene and desulfurized crumb rubber on asphalt modification： Preparation， performance enhancement， mechanism analysis［J］. The Science of the total environment， 2023：912169077⁃169077.
19	Li Haibin， Li Wenbo， Sheng Yanping， et al. Influence of compound action of crumb rubber and SBS on high⁃temperature performance of asphalt pavement surface［J］. Journal of Materials in Civil Engineering， 2021， 33（6）： 04021126.
20	Huang W， Li Y， Meng Y， et al. Comprehensive study on the performance of SBS and crumb rubber composite modified asphalt based on the rubber pretreatment technology［J］. Case Studies in Construction Materials， 2024， 20e03141.
21	XU M Z， LIU J， LI W Z， et al. Novel method to prepareactivated crumb rubber used for synthesis of activatedcrumb rubber modified asphalt［J］. Journal of Materials in Civil Engineering， 2015， 27（5）： 04014173.
22	姚爱玲，冯旭冉，李宜航，等. 高掺量胶粉⁃SBS复合改性沥青的高低温流变性能与微观机理［J］. 中国科技论文， 2023， 18（12）： 1 340⁃1 345.
	YAO A L， FENG X R， LI Y H， et al. High and low temperature rheological properties and microscopic mechanism of high content rubber powder⁃SBS jointly modified asphalt［J］. China Sciencepaper， 2023， 18（12）： 1 340⁃1 345.
23	Xiang L， Cheng J， Kang S. Thermal oxidative aging mechanism of crumb rubber/SBS composite modified asphalt［J］. Construction and Building Materials. 2015， 75：169⁃175.
24	Hui W， Yujie H， Ke J， et al. Properties and mechanism of SBS/crumb rubber composite high viscosity modified asphalt［J］. Journal of Cleaner Production， 2022， 378（10）：1⁃9.
25	王泽华，武新成，李宏亮，等. 基质沥青四组分与常规指标相关性研究［J］. 石油沥青， 2020， 34（3）： 26⁃32+36.
	WANG Z H， WU X C， LI H L， et al. Research on the correlation between the four components of matrix asphalt and conventional indicators［J］. Petroleum Asphalt， 2020， 34（3）： 26⁃32+36.
26	王勤芳，曾海，田奕，等. 浅谈基质沥青四组分组成对SBS改性沥青高低温性能影响［J］. 石油沥青， 2019， 33（6）： 7⁃13.
	WANG Q F， ZENG H， TIAN Y， et al. Discussion on the Influence of four component composition of matrix asphalt on the high and low temperature performance of SBS modified asphalt［J］. Petroleum Asphalt， 2019， 33（6）： 7⁃13.

检测项目		测试值	规范值	试验方法
针入度（25 ℃，100 g，5 s）/0.1 mm）		85	80~100	T0604
针入度指数 PI		-0.3	-1.5~+1.0	T0604
10 ℃延度/cm		>100	≥20	T0605
15 ℃延度/cm		>100	≥100	T0605
软化点（环球法）/℃		47.5	≥45	T0606
动力黏度60 ℃/Pa·s		164.3	≥160	T0620
含蜡量（蒸馏法）/%		1.8	≤2.2	T0615
闪点/℃		295.5	≥245	T0611
溶解度（三氯乙烯）/%		99.98	≥99.5	T0607
密度（15 ℃）/g·cm^-3		1.038	实测	T0603
薄膜加热试验（163 ℃、5 h）	质量变化/%	-0.455	≤±0.8	T0609
	残留针入度比（25 ℃）/%	58.6	≥57
	残留延度（10 ℃）/cm	8.5	≥8

检测项目		测试值	规范值	试验方法
针入度（25 ℃，100 g，5 s）/0.1 mm）		85	80~100	T0604
针入度指数 PI		-0.3	-1.5~+1.0	T0604
10 ℃延度/cm		>100	≥20	T0605
15 ℃延度/cm		>100	≥100	T0605
软化点（环球法）/℃		47.5	≥45	T0606
动力黏度60 ℃/Pa·s		164.3	≥160	T0620
含蜡量（蒸馏法）/%		1.8	≤2.2	T0615
闪点/℃		295.5	≥245	T0611
溶解度（三氯乙烯）/%		99.98	≥99.5	T0607
密度（15 ℃）/g·cm^-3		1.038	实测	T0603
薄膜加热试验（163 ℃、5 h）	质量变化/%	-0.455	≤±0.8	T0609
	残留针入度比（25 ℃）/%	58.6	≥57
	残留延度（10 ℃）/cm	8.5	≥8

检测项目	检测结果	技术要求	检测方法
加热减量（80 ℃）/%	0.6	≤1.5	GB/T 13460—2008
灰分/%	7.0	≤8	GB/T 4498—1997
丙酮抽出物/%	16.5	≤20	GB/3516—2006
门尼黏度ML100 ℃（1+4）	33	≤45	GB/T 1232.1—2000
炭黑含量/%	27.5	≥18	GB/T 14837—1993
橡胶烃含量/%	46	≥40	GB/T 14837—1993
铁含量/%	0.024	≤0.03	GB/T19208
颗粒粒径/mm	6.5	≤10	-

检测项目	检测结果	技术要求	检测方法
加热减量（80 ℃）/%	0.6	≤1.5	GB/T 13460—2008
灰分/%	7.0	≤8	GB/T 4498—1997
丙酮抽出物/%	16.5	≤20	GB/3516—2006
门尼黏度ML100 ℃（1+4）	33	≤45	GB/T 1232.1—2000
炭黑含量/%	27.5	≥18	GB/T 14837—1993
橡胶烃含量/%	46	≥40	GB/T 14837—1993
铁含量/%	0.024	≤0.03	GB/T19208
颗粒粒径/mm	6.5	≤10	-

项目	测试值
熔体流动速率/g·（10 min）^-1	11.0
300 %定伸应力/MPa	2.5
断裂伸长率/%	594
硬度（A度）	83
扯断永久变形	13
挥发份	0.55
S/B质量比	30/70

脱硫胶粉/SBS改性沥青性能及机理研究

Performance and mechanism of desulfurization crumb rubber/SBS⁃modified asphalt

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 26

相关文章 15

编辑推荐

Metrics

本文评价

[1]	徐传浩, 石振武, 池波. BMH型温拌剂对废塑/SBS复合改性沥青疲劳性能的影响[J]. 中国塑料, 2024, 38(8): 94-99.
[2]	孙吉书, 彭俊博, 张民, 郭艳芳. 废油/树脂/己二酸二辛酯复合再生剂制备及温拌剂对沥青拌合老化保护效果评价[J]. 中国塑料, 2024, 38(5): 100-106.
[3]	陈正聪, 林睿, 何艺, 李松. 石墨烯/SBS复合改性沥青混合料性能研究[J]. 中国塑料, 2024, 38(4): 54-59.
[4]	李宁利, 王瑞, 常紫攀, 栗培龙. 沥青路面水性聚氨酯丙烯酸热反射涂料制备[J]. 中国塑料, 2024, 38(1): 21-27.
[5]	宫政, 李为杰, 赵玲, 胡冬冬. 等规聚丁烯⁃1扩链改性及其超临界CO₂发泡行为研究[J]. 中国塑料, 2023, 37(12): 1-6.
[6]	郭孝磊, 罗静云, 丁欣, 王雨辰, 聂铭罕, 宋佳洁, 张艳娥, 胡晶. PHBV扩链改性及其发泡行为研究[J]. 中国塑料, 2022, 36(8): 73-79.
[7]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[8]	李泽洋, 岑兰, 陈胜, 陈伟杰, 杜兵华, 张二帅. 羧基丁腈橡胶/PA12热塑性弹性体的制备及性能研究[J]. 中国塑料, 2022, 36(3): 15-20.
[9]	衡月, 薛南翔, 陈壮鑫, 雷彩红, 徐睿杰. 聚乙烯/石蜡油共混体系动态流变行为和相容性[J]. 中国塑料, 2022, 36(2): 13-18.
[10]	李琪微, 王翠翠, 郑海军, 陈季荷, 王戈, 程海涛. 挤出循环对聚丙烯/竹粉复合材料力学及发泡性能的影响[J]. 中国塑料, 2022, 36(2): 56-60.
[11]	李宁利, 王猛, 王瑞, 朱壮壮. 橡塑合金改性沥青制备工艺关键参数研究[J]. 中国塑料, 2022, 36(12): 78-85.
[12]	蒋果, 卢婉霞, 张水洞. 改性TPS对PPC基复合材料流变、微观形貌和力学性能的影响[J]. 中国塑料, 2021, 35(6): 1-6.
[13]	罗静云, 白世建, 张玉霞, 周洪福. 聚乳酸纳米复合材料流变性能研究进展[J]. 中国塑料, 2020, 34(9): 103-110.
[14]	杨康, 曾化雨, 钟安澜, 苑会林, 曾舒, 麻玉龙. 氯乙烯共聚弹性体对聚氯乙烯的改性及性能影响[J]. 中国塑料, 2020, 34(9): 16-21.
[15]	郭天浩, 陆奕权, 刘涛, 赵玲. PETA/St双单体聚丙烯挤出改性及其发泡性能研究[J]. 中国塑料, 2020, 34(7): 1-9.
