高导热氮化硼高分子相变材料的研究进展

doi:10.19491/j.issn.1001-9278.2025.02.020

中国塑料 ›› 2025, Vol. 39 ›› Issue (2): 106-111.DOI: 10.19491/j.issn.1001-9278.2025.02.020

• 综述 • 上一篇

高导热氮化硼高分子相变材料的研究进展

王艺晓¹, 方宇轩¹, 侯佳乐¹, 刘国玲², 郝旭峰³, 吴新锋¹()

^1.上海第二工业大学能源与材料学院，上海 201209
^2.上海九纤九新材料有限公司，上海 201699
^3.上海复合材料科技有限公司，上海 201112

收稿日期:2024-04-29 出版日期:2025-02-26 发布日期:2025-02-27
通讯作者: 吴新锋（1982—），男，教授，从事高分子复合材料的制备研究， xfwu@sspu.edu.cn
E-mail:xfwu@sspu.edu.cn
基金资助:
国家重点研发计划(2019YFA0708901)

Research progress in highly thermally conductive boron nitride polymer⁃based phase change material

WANG Yixiao¹, FANG Yuxuan¹, HOU Jiale¹, LIU Guoling², HAO Xufeng³, WU Xinfeng¹()

^1.School of Energy and Materials，Shanghai Polytechnic University，Shanghai 201209，China
^2.Shanghai Jiuxian Jiu New Materials Co，Ltd，Shanghai 201699，China
^3.Shanghai Composite Technology Co，Ltd，Shanghai 201112，China

Received:2024-04-29 Online:2025-02-26 Published:2025-02-27
Contact: WU Xinfeng E-mail:xfwu@sspu.edu.cn

摘要/Abstract

摘要：

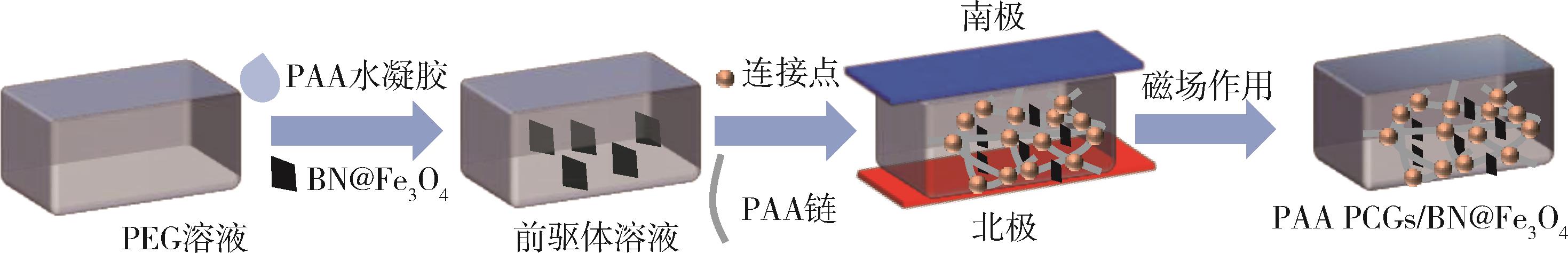

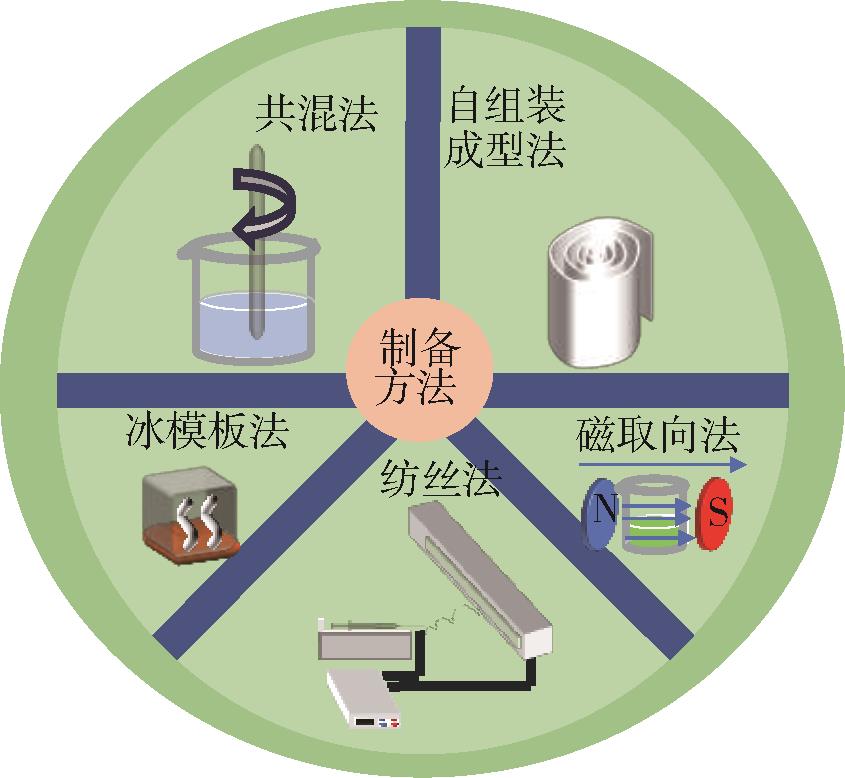

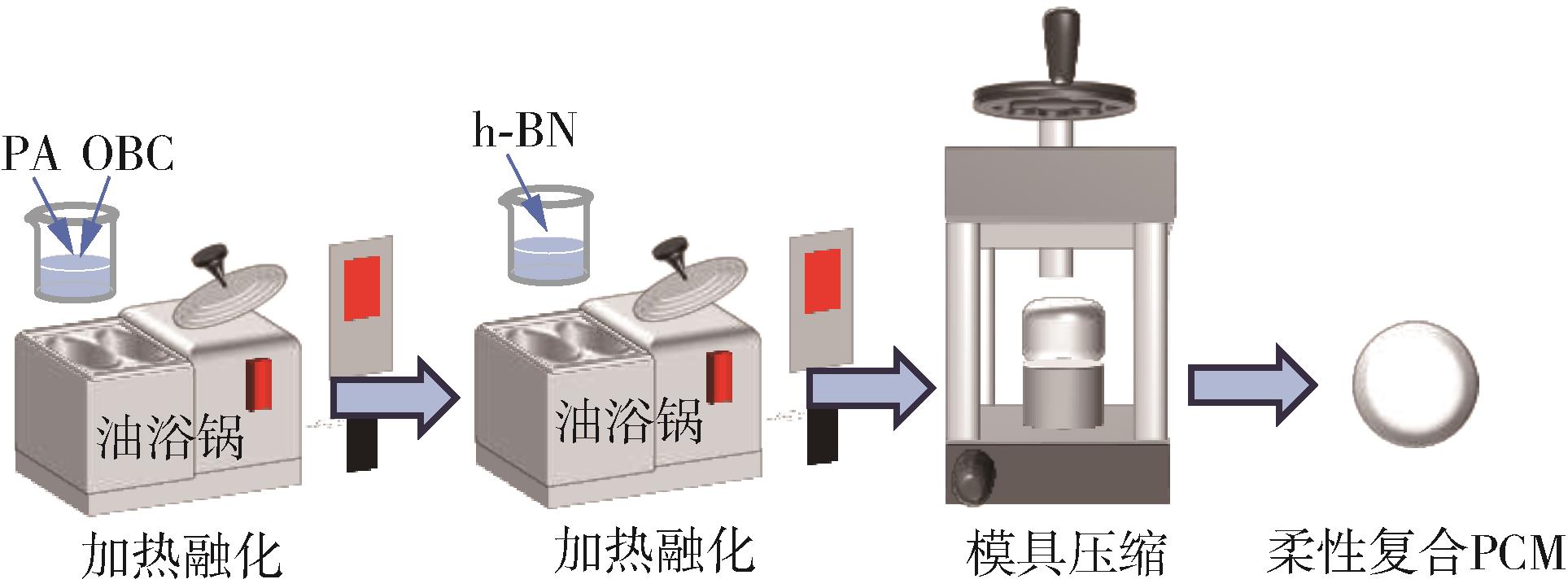

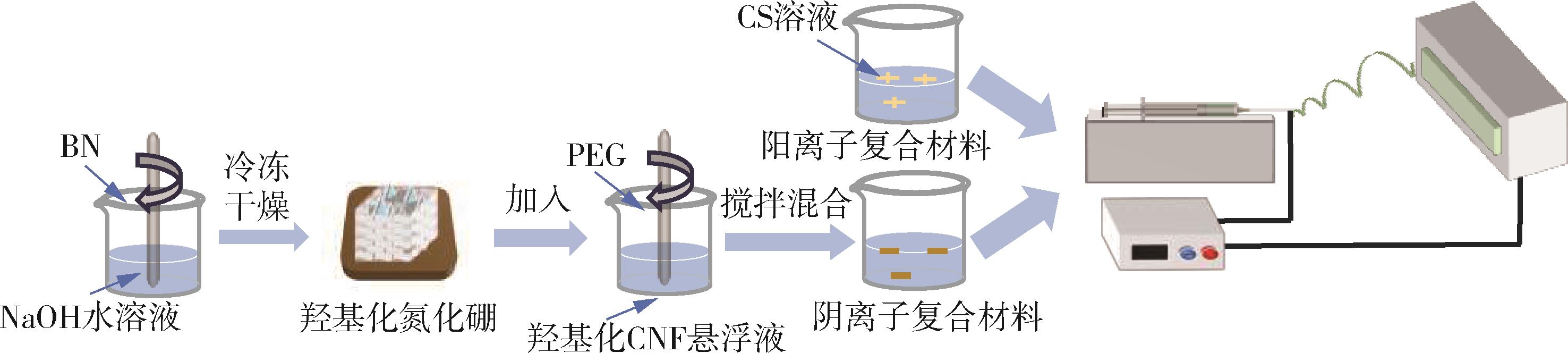

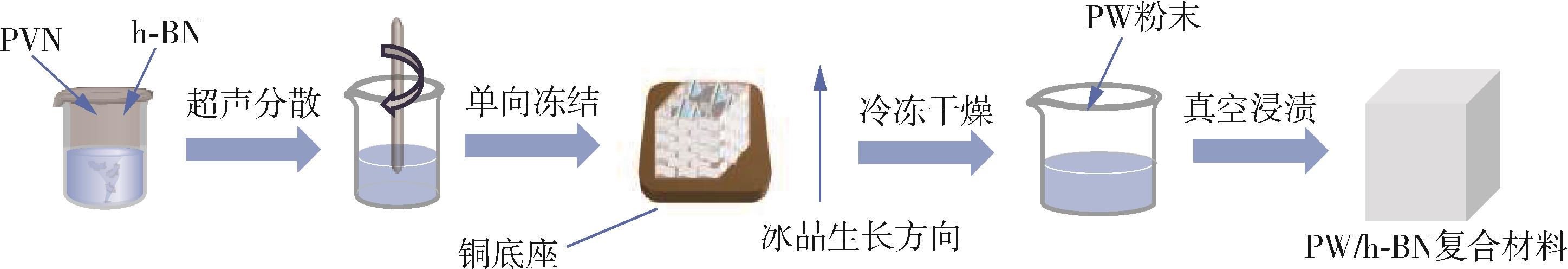

总结和分析了高导热氮化硼高分子相变材料（PCMs）的制备方法，包括共混法、自组装成型法、冰模板法、纺丝法和磁取向法，同时探讨了影响热导率与相变潜热的影响因素。

关键词: 氮化硼, 相变材料, 热导率, 制备方法

Abstract:

This paper summarized and analyzed the preparation methods of highly thermally conductive boron nitride polymer⁃based phase change materials， including the blending， self⁃assembly molding， ice⁃templating， spinning method， and magnetic orientation methods. Meanwhile， the influence factors affecting the thermal conductivity and latent heat of the phase change materials was discussed.

Key words: boron nitride, phase change material, thermal conductivity, preparation method

中图分类号:

TQ316.6

王艺晓, 方宇轩, 侯佳乐, 刘国玲, 郝旭峰, 吴新锋. 高导热氮化硼高分子相变材料的研究进展[J]. 中国塑料, 2025, 39(2): 106-111.

WANG Yixiao, FANG Yuxuan, HOU Jiale, LIU Guoling, HAO Xufeng, WU Xinfeng. Research progress in highly thermally conductive boron nitride polymer⁃based phase change material[J]. China Plastics, 2025, 39(2): 106-111.

图/表 10

参考文献 24

1	Jiang T， Xu K， Wang Y，et al.In situ construction of high⁃thermal⁃conductivity and negative⁃permittivity epoxy/carbon fiber@carbon composites with a 3D network by high⁃temperature chemical vapor deposition［J］.ACS Appl Mater Interfaces，2023，15（46）：54 027⁃54 038.
2	Jiang Tao， Wang Ying， Xu Kang， et al. Highly thermally conductive and negative permittivity epoxy composites by constructing the carbon fiber/carbon networks ［J］. Composites Communications， 2023： 39101560.
3	Guo Sihua， Chen Shujin， Amos Nkansah， et al. Toward ultrahigh thermal conductivity graphene films ［J］. 2D Materials， 2022， 10（1）：014002.
4	Shi Shanshan， Jiang Tao， Wang Ying， et al. Review on the construction of thermal conductive organic phase change materials by three⁃dimensional network method ［J］. Journal of Materials Science， 2023， 58（34）：13 580⁃13 604.
5	Cao Xing， Zhang Ruiqi， Zhang Ning， et al. Flexible composite phase change material with improved hydrophobicity and thermal conductivity characters for thermal management ［J］. Journal of Energy Storage， 2023， 72：108641.
6	Su Di， Jia Yuting， Guruprasad Alva， et al. Preparation and thermal properties of N⁃octadecane/stearic acid eutectic mixtures with hexagonal boron nitride as phase change materials for thermal energy storage ［J］. Energy and Buildings， 2016， 131：35⁃41.
7	Mohammed Ouikhalfan， Ahmet Sarı， Gökhan Hekimoğlu， et al. Thermal energy storage properties， thermal conductivity， chemical/and thermal reliability of three different organic phase change materials doped with hexagonal boron nitride ［J］. Surfaces and Interfaces， 2022， 32：102176.
8	Li Shuqin， Wang Haixia， Mao Huiqin， et al. Enhanced thermal management performance of comb⁃like polymer/boron nitride composite phase change materials for the thermoregulated fabric application ［J］. Journal of Energy Storage， 2021， 40：102826.
9	Xue Sen， Lei Chuxin， Liu Dingyao， et al. Thermo⁃conductive phase change materials with binary fillers of core⁃shell⁃like distribution ［J］. Composites Part A： Applied Science and Manufacturing， 2021， 144：106326.
10	Zhang Huan， Wang Wenze， Fu Tingwei， et al. Fabrication and thermal properties of novel myristic acid/MgO/BN composite phase change materials for thermal energy storage ［J］. Journal of Materials Research， 2023， 38（12）：3 151⁃3 159.
11	Yang Yukai， Xia Yongpeng， Chen Fazhan， et al. Hexagonal boron nitride⁃induced lamellar⁃structured flexible phase change film for temperature⁃controlled information storage and wearable thermal regulation ［J］. Journal of Energy Storage， 2023， 72：108443.
12	Xia Y， Li Q， Ji R， et al.Multielement synergetic effect of boron nitride and multiwalled carbon nanotubes for the fabrication of novel shape⁃stabilized phase⁃change composites with enhanced thermal conductivity［J］.ACS Appl Mater Interfaces，2020，12（37）：41 398⁃41 409.
13	Hui S， Ji R， Zhang H， et al. N⁃octadecane encapsulated by assembled BN/GO aerogels for highly improved thermal conductivity and energy storage capacity ［J］. Nanomaterials （Basel）， 2023， 13（16）：2317.
14	Xiao Chao， Guo Yujie， Tang Yunlu， et al. Epoxy composite with significantly improved thermal conductivity by constructing a vertically aligned three⁃dimensional network of silicon carbide nanowires/ boron nitride nanosheets ［J］. Composites Part B： Engineering， 2020， 187：107855.
15	Du Qingyuan， Li Chenglin， Sun Jingyao， et al. Efficient preparation of polydimethylsiloxane⁃based phase change composites by forced network assembly with outstanding thermal management capability ［J］. Journal of Polymer Research， 2023， 30（4）：158.
16	Wang Zhuoya， Zhang Kaihang， Zhang Bing， et al. Ultrafast battery heat dissipation enabled by highly ordered and interconnected hexagonal boron nitride thermal conductive composites ［J］. Green Energy & Environment， 2022， 7（6）： 1 401⁃1 410.
17	Qian Zhenchao， Shen Heng， Fang Xin， et al. Phase change materials of paraffin in h⁃BN porous scaffolds with enhanced thermal conductivity and form stability ［J］. Energy and Buildings， 2018， 158：1 184⁃1 188.
18	Ren Shibing， Yan Jiamin， Li Min， et al. High thermal conductive shape⁃stabilized phase change materials based on water⁃borne polyurethane/boron nitride aerogel ［J］. Ceramics International， 2023， 49（6）： 8 945⁃8 951.
19	Xu L， Ding Y， Wang L. Self⁃assembled boron nitride nanosheet⁃based aerogels as support frameworks for efficient thermal energy storage phase change materials ［J］. RSC Adv， 2023， 13（48）： 34 291⁃34 298.
20	Du Guohao， Lai Xin， Hu Jianfeng， et al. Construction of high thermal conductive boron Nitrid@Chitosan aerogel/ paraffin composite phase change material ［J］. Solar Energy Materials and Solar Cells， 2022， 240：111532.
21	Yang Guoqing， Zhao Lunyu， Shen Chuanfei， et al. Boron nitride microsheets bridged with reduced graphene oxide as scaffolds for multifunctional shape stabilized phase change materials ［J］. Solar Energy Materials and Solar Cells， 2020， 209：110441.
22	Fang H， Lin J， Zhang L， et al. Fibrous form⁃stable phase change materials with high thermal conductivity fabricated by interfacial polyelectrolyte complex spinning ［J］. Carbohydr Polym， 2020， 249： 116836.
23	Xie Fan， Dai Qiyang， Zhuo Longhai， et al. Boron nitride nanosheets modified with polydopamine and polyimide nanofibers as flexible thermal management materials ［J］. ACS Applied Nano Materials， 2024， 7（1）： 1 089⁃1 098.
24	Cao Hong， Li Yuan， Xu Weidi， et al. Leakage⁃proof flexible phase change gels with salient thermal conductivity for efficient thermal management ［J］. ACS Applied Materials & Interfaces， 2022， 10：3444.

方法	材料	热导率/W·（m·K） ^-1	潜热/J·g^-1	参考文献
共混法	六方氮化硼、棕榈酸、烯烃嵌段共聚物	0.299（10 % h⁃BN）	—	［5］
共混法	六方氮化硼、正十八烷、硬脂酸	0.322（10 % h⁃BN）	202.1	［6］
共混法	六方氮化硼、肉豆蔻酸	0.238（2 % h⁃BN）	201.4	［7］
共混法	六方氮化硼、月桂酸	0.261（2 % h⁃BN）	184.4	［7］
共混法	六方氮化硼、聚乙二醇	0.191（2 % h⁃BN）	160.0	［7］
共混法	六方氮化硼、聚丙烯酸十四酯	0.62（20 %h⁃BN）	—	［8］
共混法	六方氮化硼、聚乙二醇、石墨烯纳米板	3.63（15 %h⁃BN）	119.3	［9］
共混法	六方氮化硼、肉豆酱酸、氧化镁	0.52±0.02（14 %h⁃BN）	140.4	［10］

方法	材料	热导率/W·（m·K） ^-1	潜热/J·g^-1	参考文献
共混法	六方氮化硼、棕榈酸、烯烃嵌段共聚物	0.299（10 % h⁃BN）	—	［5］
共混法	六方氮化硼、正十八烷、硬脂酸	0.322（10 % h⁃BN）	202.1	［6］
共混法	六方氮化硼、肉豆蔻酸	0.238（2 % h⁃BN）	201.4	［7］
共混法	六方氮化硼、月桂酸	0.261（2 % h⁃BN）	184.4	［7］
共混法	六方氮化硼、聚乙二醇	0.191（2 % h⁃BN）	160.0	［7］
共混法	六方氮化硼、聚丙烯酸十四酯	0.62（20 %h⁃BN）	—	［8］
共混法	六方氮化硼、聚乙二醇、石墨烯纳米板	3.63（15 %h⁃BN）	119.3	［9］
共混法	六方氮化硼、肉豆酱酸、氧化镁	0.52±0.02（14 %h⁃BN）	140.4	［10］

方法	材料	热导率/ W·（m·K） ^-1	潜热/ J·g^-1	参考文献
自组装法	六方氮化硼、多壁碳纳米管	1.21（10 % h⁃BN）	109.1	［12］
自组装法	六方氮化硼、石墨烯	1.44（25 %h⁃BN）	208.3	［13］
自组装法	六方氮化硼、碳化硅纳米线	4.22（3.17 %h⁃BN）	—	［14］
自组装法	六方氮化硼、石蜡、聚二甲基硅氧烷	1.44（28.6 %h⁃BN）	—	［15］

方法	材料	热导率/ W·（m·K） ^-1	潜热/ J·g^-1	参考文献
自组装法	六方氮化硼、多壁碳纳米管	1.21（10 % h⁃BN）	109.1	［12］
自组装法	六方氮化硼、石墨烯	1.44（25 %h⁃BN）	208.3	［13］
自组装法	六方氮化硼、碳化硅纳米线	4.22（3.17 %h⁃BN）	—	［14］
自组装法	六方氮化硼、石蜡、聚二甲基硅氧烷	1.44（28.6 %h⁃BN）	—	［15］

方法	材料	热导率/ W·（m·K） ^-1	潜热/ J·g^-1	参考文献
冰模板法	六方氮化硼、石墨烯	0.85（10 % h⁃BN）	165.4	［17］
冰模板法	六方氮化硼、聚氨酯、石蜡	0.96（3.5 % h⁃BN）	140.4	［18］
冰模板法	六方氮化硼、氧化石墨烯纳米片	1.12（90 % h⁃BN）	187.2	［19］
冰模板法	六方氮化硼、壳聚糖、石蜡	1.14（41 % h⁃BN）	118.4	［20］
冰模板法	六方氮化硼、聚乙二醇、氧化石墨烯	1.06（14.4 % h⁃BN）	—	［21］

高导热氮化硼高分子相变材料的研究进展

Research progress in highly thermally conductive boron nitride polymer⁃based phase change material

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 24

相关文章 15

编辑推荐

Metrics

本文评价

[1]	曾玉, 唐鹿. 氮化硼对纳米洋葱碳/硅橡胶复合材料的介电和力学性能的影响[J]. 中国塑料, 2025, 39(1): 25-30.
[2]	谭剑, 王俊竹, 李帅, 刘欣烨. 相变微胶囊的制备、性能评价及相变沥青的性能分析[J]. 中国塑料, 2024, 38(9): 1-7.
[3]	曹帅, 姜涛, 刘雄, 王瑛, 李文戈, 吴新锋. MXene导热复合材料的制备研究进展[J]. 中国塑料, 2024, 38(6): 139-144.
[4]	郑晨潇, 刘嘉淇, 崔彦岗, 刘泽勤, 田绅, 曹艺宝. 相变蓄热地板的研究现状与展望[J]. 中国塑料, 2024, 38(10): 70-74.
[5]	王振汉陈华岩袁彦超刘述梅赵建青. 短切/连续碳纤维协同增强本征导热环氧树脂基复合材料研究[J]. , 2023, 37(4): 1-10.
[6]	张强, 张健, 林琳, 刘静, 王天贺. 相变储能微胶囊壁材传热强化措施研究进展[J]. 中国塑料, 2022, 36(7): 187-196.
[7]	杨小龙, 陈文静, 李永青, 闫晓堃, 王修磊, 谢鹏程, 马秀清. 导电型聚合物/石墨烯复合材料的研究进展[J]. 中国塑料, 2022, 36(6): 165-173.
[8]	张云峰, 钟威, 张璐, 兰志兴, 董志博. 液体石蜡/聚砜树脂/纳米SiO₂复合相变材料的制备及性能表征[J]. 中国塑料, 2022, 36(6): 32-38.
[9]	刘文, 师文钊, 刘瑾姝, 陆少锋, 周红娟. 电致形状记忆复合材料研究进展[J]. 中国塑料, 2022, 36(4): 175-189.
[10]	张周雅, 白世建, 张玉霞, 周洪福, 宫芳芳, 唐雪古丽, 王斌. 高分子材料导热性能影响因素研究进展[J]. 中国塑料, 2021, 35(9): 156-165.
[11]	吴朝廷, 陈华艳, 张文欣, 吕晓龙. 碳纳米管分散强化PVDF复合薄膜导热性能探究[J]. 中国塑料, 2021, 35(7): 25-31.
[12]	张一辉, 王从龙, 陈士宏, 王向东. 聚醚酰亚胺发泡技术研究进展[J]. 中国塑料, 2021, 35(4): 124-132.
[13]	杨小龙, 李永青, 闫晓堃, 陈文静, 马秀清. 聚合物/石墨烯阻气型复合材料的研究进展[J]. 中国塑料, 2021, 35(12): 145-153.
[14]	方云峰, 马骉, 王小庆, 康兴祥, 汤宇婷. 单组分环氧树脂用潜伏型固化剂研究进展[J]. 中国塑料, 2021, 35(12): 154-165.
[15]	李城城, 徐杰, 赵文坚, 黄聪, 钟进福. 导热绝缘PE-LD/PE-g-MAH/h-BN泡沫塑料的制备及性能研究[J]. 中国塑料, 2020, 34(9): 27-32.
