静电喷纺低密度聚乙烯超细纤维及其性能

doi:10.19491/j.issn.1001-9278.2025.05.004

中国塑料 ›› 2025, Vol. 39 ›› Issue (5): 25-29.DOI: 10.19491/j.issn.1001-9278.2025.05.004

静电喷纺低密度聚乙烯超细纤维及其性能

李长金¹, 刘文龙², 杨卫民², 郭子芳¹(), 李好义²()

^1.中石化（北京）化工研究院有限公司，中国石化医用卫生材料研究与应用重点实验室，北京 100013
^2.北京化工大学机电工程学院，北京 100029

收稿日期:2024-10-14 出版日期:2025-05-26 发布日期:2025-04-26
通讯作者: 郭子芳（1973—），男，正高级工程师，从事高分子化学与物理研究，guozf.bjhy@sinopec.com
李好义（1987—），男，副教授，从事微纳米纤维先进制备及应用研究，lhy@buct.edu.cn
E-mail:guozf.bjhy@sinopec.com;lhy@buct.edu.cn
基金资助:
国家自然科学基金(U22B6012);中国石化科技部项目(223087)

Preparation and performance of electrostatic melt⁃blown low⁃density polyethylene microfibers

LI Changjin¹, LIU Wenlong², YANG Weimin², GUO Zifang¹(), LI Haoyi²()

^1.Sinopec Key Laboratory of Research and Application of Medical and Hygienic Materials，Sinopec （Beijing） Research Institute of Chemical Industry Co，Ltd，Beijing 100013，China
^2.College of Mechanical and Electrical Engineering，Beijing University of Chemical Technology，Beijing 100029，China

Received:2024-10-14 Online:2025-05-26 Published:2025-04-26
Contact: GUO Zifang, LI Haoyi E-mail:guozf.bjhy@sinopec.com;lhy@buct.edu.cn

摘要/Abstract

摘要：

为解决聚乙烯纤维细化难题，实现聚乙烯超细纤维及其膜材的制备与应用，在传统熔喷工艺的基础上改进熔喷模头并引入静电场，制备了低密度聚乙烯（PE⁃LD）超细纤维及其非织造布。研究了静电场强度和静电场作用距离对非织造布形态、纤网结构和直径分布的影响，进一步地，对比了引入电场前后非织造布在过滤、疏水和力学性能方面的差异。结果表明，随着静电场强度增加，纤维的平均直径从9.82 μm减少到8.07 μm，纤维的直径分布变窄，非织造布的过滤效率增加。在流量为32 L/min时，最高过滤效率可达73.65 %，过滤阻力19.1 Pa，且随着电场的增强，非织造布的疏水效果得到提升。这种静电喷纺方法可适用于高黏度熔体的微纳纤维及其非织造布的连续性制备，在滤材及包装等市场具备广阔的应用前景。

关键词: 低密度聚乙烯, 熔喷技术, 超细纤维, 聚合物加工, 静电熔喷

Abstract:

To address the challenges in refining polyethylene （PE） fibers and realize the preparation and applications of ultra⁃fine PE fibers and their membranes， a type of low⁃density PW （PE⁃LD） ultra⁃fine fibers and their nonwoven fabrics were successfully produced through improving the traditional melt⁃blown process by modifying the melt⁃blown die and introducing an electrostatic field. The effects of electrostatic field strength and distance on the morphology， web structure， and diameter distribution of the nonwoven fabrics were investigated. Furthermore， the differences in filtration， hydrophobicity， and mechanical properties of the nonwoven fabrics before and after introducing the electrostatic field were compared. The results indicated that the average fiber diameter decreased from 9.82 μm to 8.07 μm with an increase in the electrostatic field strength， and the fiber diameter distribution became narrow. This improved the filtration efficiency of the nonwoven fabrics. At a flow rate of 32 L/min， the highest filtration efficiency reached 73.65 % at a filtration resistance of 19.1 Pa. In addition， the hydrophobic performance of the nonwoven fabrics was enhanced with an increase in the electrostatic field. Such an electrostatic spinning method is suitable for the continuous preparation of high⁃viscosity melt micro⁃nano fibers and their nonwoven fabrics. The obtained products presented broad application prospects in the markets such as filtration materials and packaging.

Key words: low?density polyethylene, melt?blown technology, microfiber, polymer processing, electrostatic melt?blowing

中图分类号:

TQ325.1⁺2

李长金, 刘文龙, 杨卫民, 郭子芳, 李好义. 静电喷纺低密度聚乙烯超细纤维及其性能[J]. 中国塑料, 2025, 39(5): 25-29.

LI Changjin, LIU Wenlong, YANG Weimin, GUO Zifang, LI Haoyi. Preparation and performance of electrostatic melt⁃blown low⁃density polyethylene microfibers[J]. China Plastics, 2025, 39(5): 25-29.

图/表 7

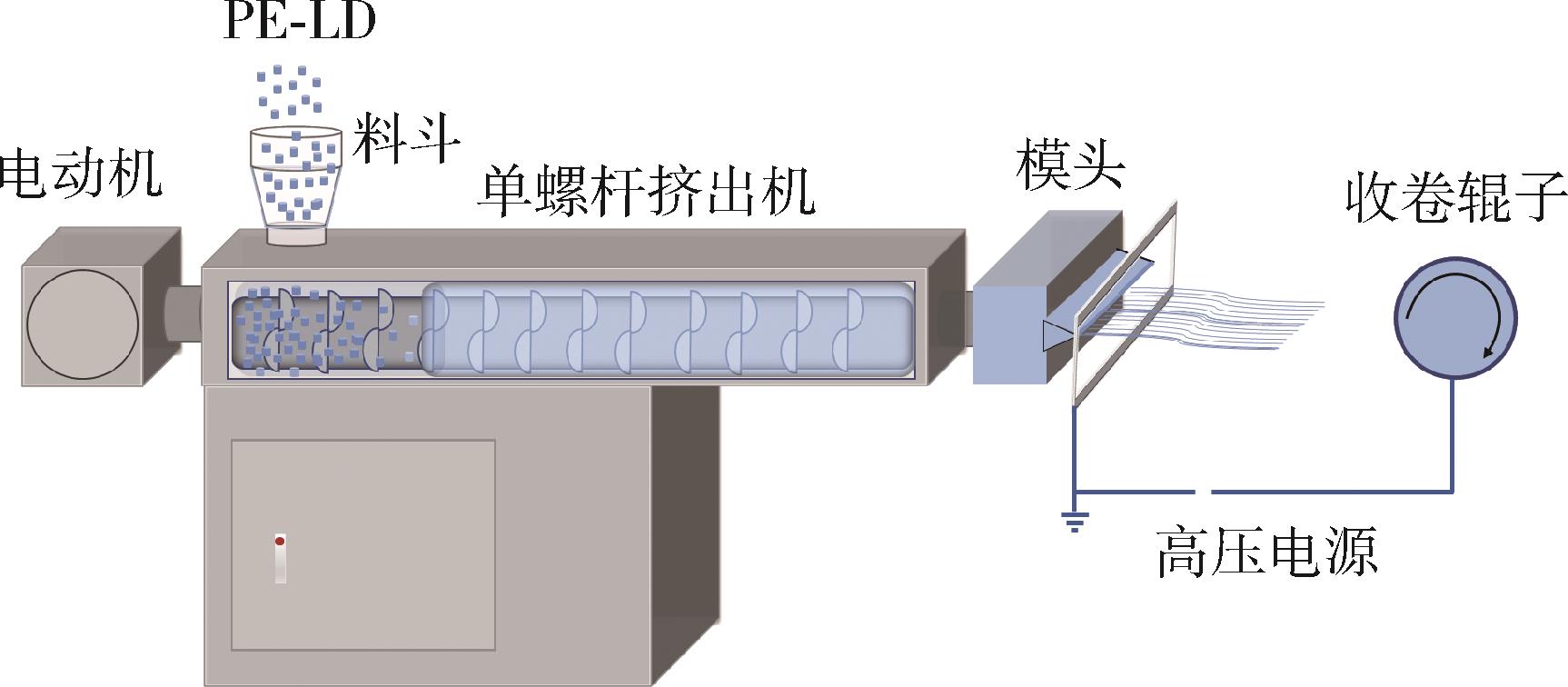

图1 PE⁃LD非织造布的制备装置示意图

Fig.1 Schematic diagram of preparation device of the PE⁃LD nonwoven fabrics

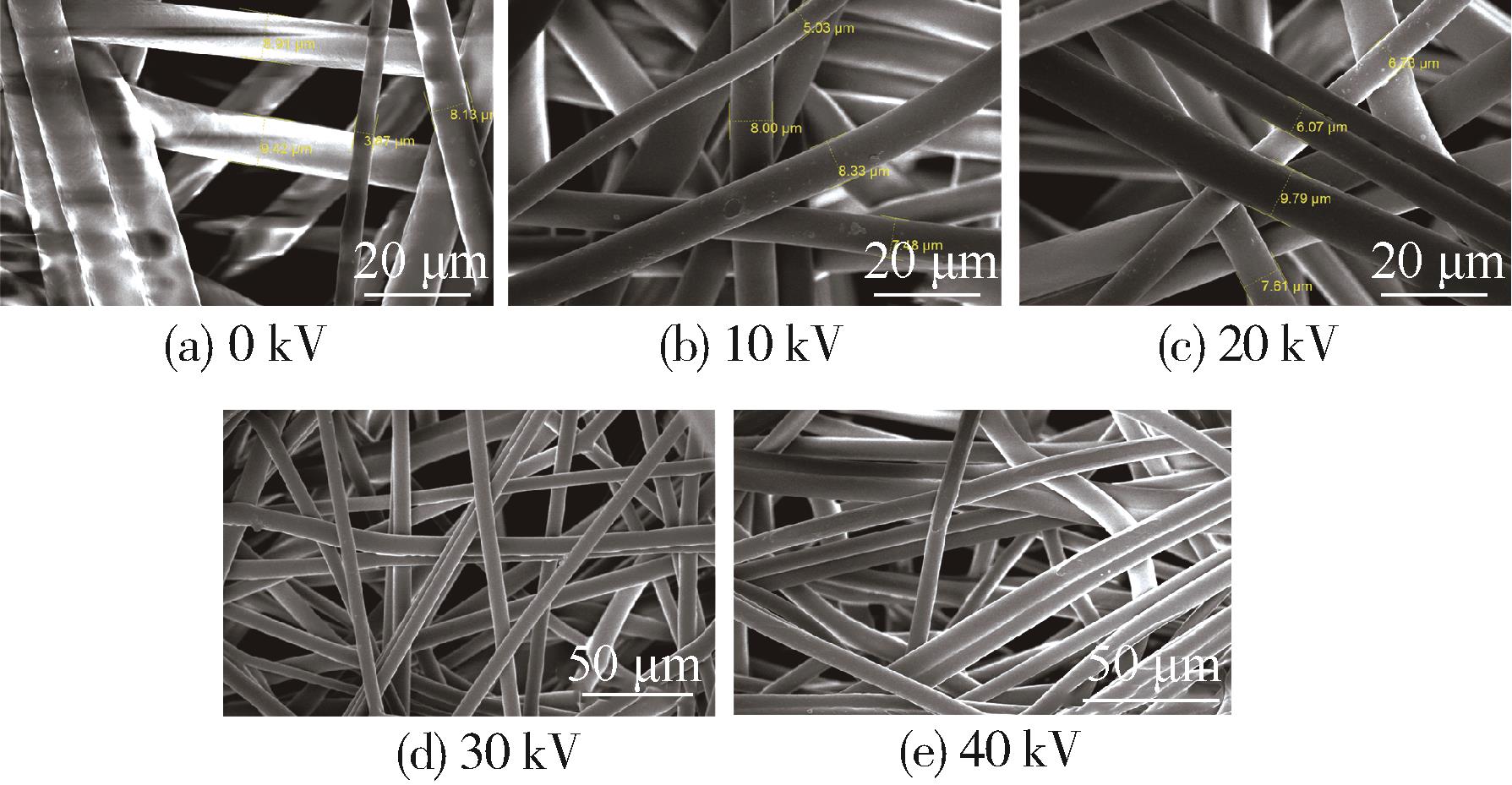

图2 不同电场强度下纤维形貌的SEM照片

Fig.2 SEM images of the fiber morphology under different electric field intensity

图3 不同电场强度下纤维形貌的直径分布

Fig.3 Diameter distribution of the fiber morphology under different electric field intensity

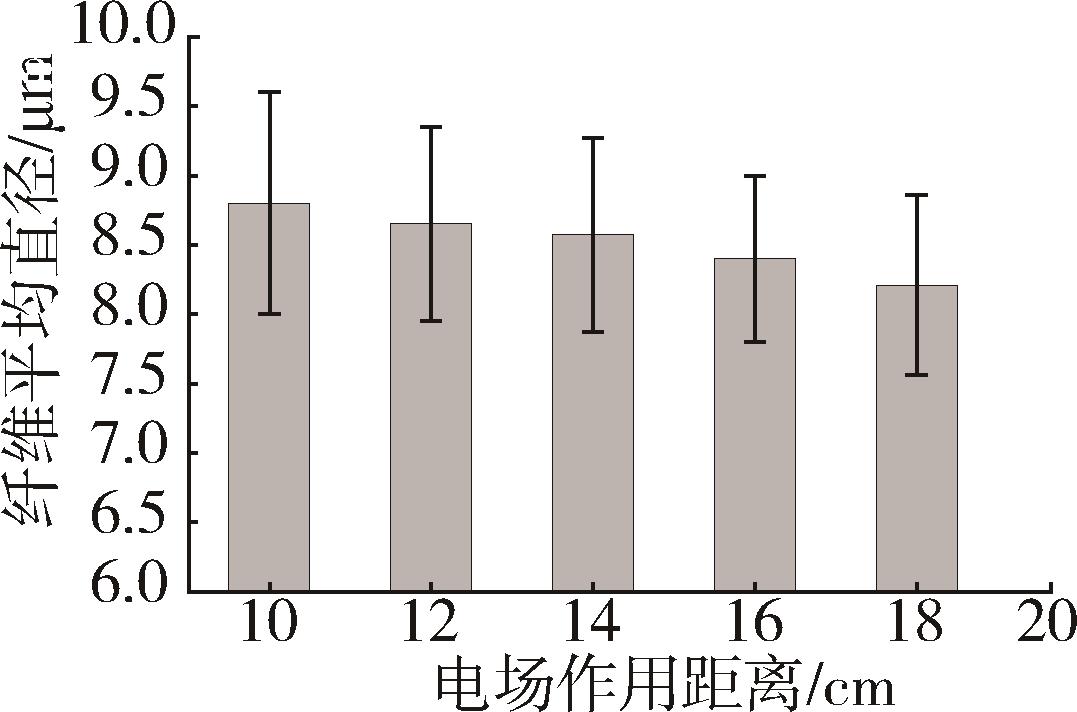

图4 不同电场作用距离下的平均纤维直径

Fig.4 Average fiber diameter at different electric field distance

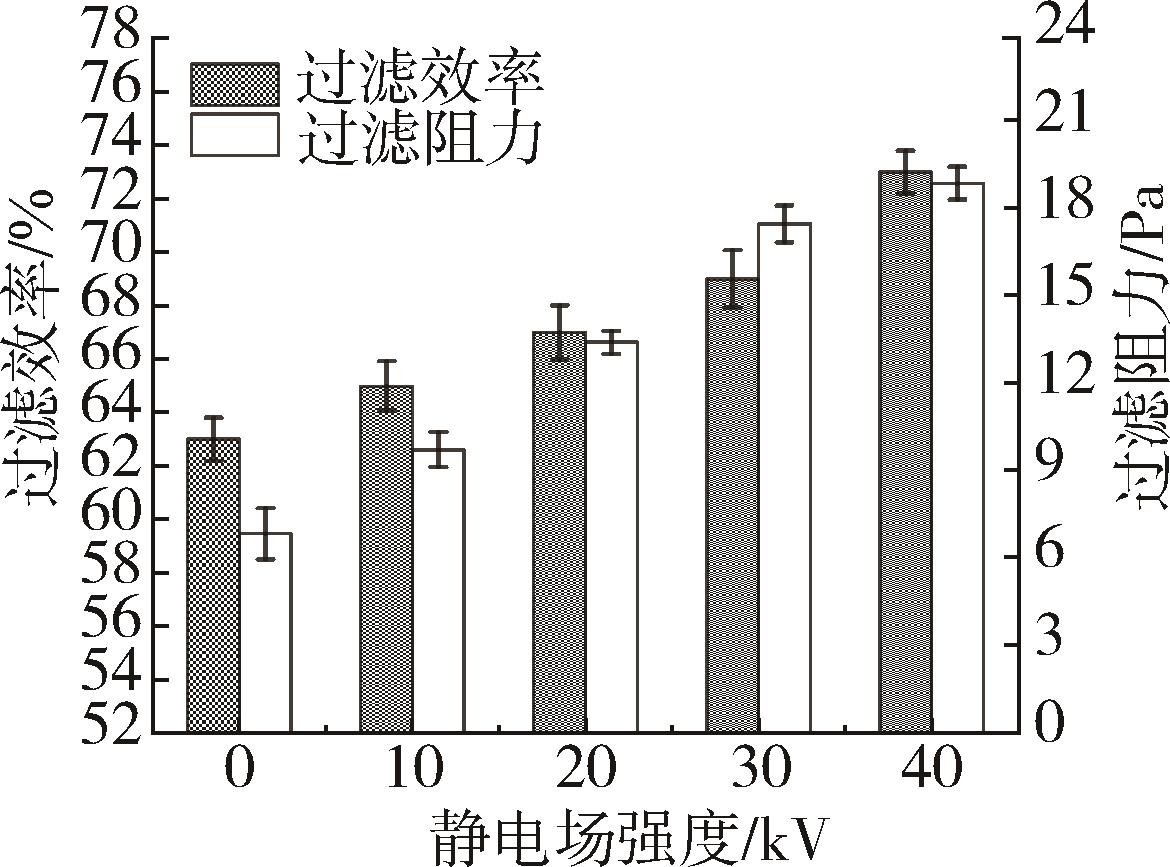

图5 不同电场强度下非织造布的过滤性能

Fig.5 Filtration performance of the nonwovens at different electric field strength

静电场强度/kV	最大拉伸强力/N	拉伸强度/MPa
0	3.21	2.63
10	2.93	2.35
20	2.70	2.23
30	2.43	1.95
40	2.20	1.83

表1 PE⁃LD织造布的力学性能

Tab.1 Mechanical properties of the PE⁃LD woven fabrics

静电场强度/kV	平均水接触角/（°）
0	133.3
10	135.6
20	138.8
30	141.2
40	142.7

表2 PE⁃LD织造布的水接触角

Tab.2 Water contact angle of the PE⁃LD woven fabrics

参考文献 22

1	李慧婷，李娜. 非织造布的发展［J］. 辽宁丝绸， 2015， 2： 22⁃23.
2	HIREMATH Nitilaksha， BHAT Gajanan. Melt blown polymeric nan⁃ofibers for medical applications： an overview［J］. Nano⁃science and Technology， 2015， 2（1）： 1⁃9．
3	WANG W， FENG L， SONG B， et al. Fabrication and application of superhydrophobic nonwovens： A review［J］. Materials Today Chemistry， 2022， 26： 101227.
4	刘琛，杨凯璐，陈明星，等.熔喷非织造材料制备及其应用研究进展［J］. 现代纺织技术， 2024， 32（5）： 116⁃129.
	LIU C， YANG K L， CHEN M X， et al. Research progress in the preparation and application of melt⁃blown nonwovens［J］. Advanced Textile Technology， 2024， 32（5）： 116⁃129.
5	安琪，付译鋆，张瑜，等.医用防护服用非织造材料的研究进展［J］. 纺织学报， 2020， 41（8）： 188⁃196.
	AN Q， FU Y J， ZHANG Y， et al. Research progress of nonwovens for medical protective garment［J］. Journal of Textile Research， 2020， 41（8）： 188⁃196.
6	程可为，刘亚，于雯，等. 新型熔喷非织造材料研究进展［J］. 纺织导报， 2021， 12： 61⁃66.
	CHENG K W， LIU Y， YU W， et al. Research progress of new meltblown nonwovens［J］. China Textile Leader， 2021， 12： 61⁃66.
7	HODA N， MERT F， KARA F， et al. Effect of process parameters on fiber diameter and fiber distribution of melt⁃blown polypropylene microfibers produced by biax line［J］. Fibers and Polymers， 2021， 22（1）： 285⁃293.
8	JAFARI M， SHIM E， JOIJODE A. Fabrication of poly（lactic acid） filter media via the meltblowing process and their filtration performances： A comparative study with polypropylene meltblown［J］. Separation and Purification Technology， 2021，260： 118185.
9	于斌，张旭阳，孔瑾瑾，等. DCD对PLA熔喷纤网结构和性能的影响［J］. 稀有金属材料与工程， 2016， 45（S1）： 345⁃349.
	YU B， ZHANG X Y， KONG J J， et al. Influence of die⁃to⁃collector distance on structure and property of the PLA meltblowing web［J］. Rare Metal Materials and Engineering， 2016， 45（S1）： 345⁃349.
10	XIE SHENG， ZENG YONGCHUN. Turbulent air flow field and fiber whipping motion in the melt blowing process： experimental study［J］. Industrial & Engineering Chemistry Research， 2012， 51（14）： 5 346⁃5 352.
11	XIE Sheng， HAN Wanli， JIANG Guojun， et al. Turbulent air flow field in slot⁃die melt blowing for manufacturing microfibrous nonwoven materials［J］. Journal of Materials Science， 2018， 53： 6 991⁃7 003.
12	ELLISON Christopher J， PHATAK Alhad， GILES David W， et al. Melt blown nanofibers： Fiber diameter distributions and onset of fiber breakup［J］. Polymer， 2007， 48（11）： 3 306⁃3 316.
13	HASSAN Mohammad Abouelreesh， YEOM Bong Yeol， WILKIE Arnold， et al. Fabrication of nanofiber meltblown membranes and their filtration properties［J］. Journal of Membrane Science， 2013， 427： 336⁃344.
14	WANG Xiaobin， YAO Jinbo， PAN Xianmiao. Fiber splitting of bicomponent meltblown nonwovens by ultrasonic wave［J］. International Journal of Chemistry， 2009， 1： 26⁃33.
15	ZOU Fangdong， LI Yifei， LIN Meng， et al. Enhancement of fiber attenuation and filtration quality via electrostatic⁃induction⁃assisted melt blowing［J］. Textile Research Journal， 2022， 92（21/22）： 48⁃52.
16	ERBEN Jakub， JENCOVA Vera， CHVOJKA Jiri， et al. The combination of meltblown technology and electrospinning – The influence of the ratio of micro and nanofibers on cell viability［J］. Materials letters， 2016， 173： 153⁃157.
17	LEE Y， WATANABE K， NAKAMURA T， et al. Development of melt blown electrospinning apparatus of isotactic polypropylene［J］. Nano Science and Technology Institute， 2010，1： 826⁃829.
18	PU Yi， ZHANG Jie， CHEN Fuxing， et al. Preparation of polypropylene micro and nanofibers by electrostatic⁃assisted melt blown and their application［J］. Polymers， 2018， 10（9）： 959.
19	DENG R， LIU Y， ZHENG Y， et al. Investigation on producing micro⁃nano fibers by melt electrospinning［J］. Mater Sci Technol， 2010， 18： 425–433.
20	MENG K. Investigation on compound field of electrospinning and melt blowing for producing nanofibers［J］. Int J Numer Methods Heat Fluid Flow， 2017， 27：282–286.
21	王宇航，杨卫民，李好义，等. 熔体静电纺丝纤维细化技术研究进展［J］. 高分子材料科学与工程，2024，40（8）：174⁃180.
	WANG Y H， YANG W M， LI H Y， et al. Development of melt electrospun fiber thining technology［J］. Polymer Materials Science & Engineering， 2024， 40（8）：174⁃180.
22	FRIDRIKH S V， Yu J H， Brenner M P， et al. Controlling the fiber diameter during electrospinning［J］. Phys Rev Lett， 2003， 90：144502

[1]	刘文龙, 周翔, 楼爽, 马秀清, 李好义, 李长金, 杨卫民. 熔喷纤维细化机理及影响因素研究进展[J]. 中国塑料, 2025, 39(5): 118-122.
[2]	刘文龙周翔楼爽马秀清李好义李长金杨卫民. 熔喷纤维细化机理及影响因素研究进展[J]. , 2025, 39(5): 118-122.
[3]	张莉彦, 殷荣政, 谭晶, 侯钦正, 李长金, 杨涛, 杨卫民, 李好义. 聚乙烯超细纤维非织造工艺研究进展[J]. 中国塑料, 2025, 39(2): 100-105.
[4]	张春波, 刘宣伯, 姚雪容, 苏萃, 施红伟, 张龙贵, 张韬毅. 共聚焦拉曼成像技术研究PE⁃LD/EVOH共混物的三维相结构[J]. 中国塑料, 2024, 38(4): 1-5.
[5]	沈丹彤, 薛雨亭, 李荣杰, 徐芳, 翁云宣. 聚乳酸基水性聚氨酯的制备及其在合成革中的应用研究[J]. 中国塑料, 2024, 38(4): 19-25.
[6]	赵晓波, 王国泰, 梁淑君. 聚硅氧烷包覆改性聚磷酸铵及其阻燃聚乙烯性能的研究[J]. 中国塑料, 2024, 38(1): 86-91.
[7]	李果, 朱惠豪, 马玉录, 王玉, 吉华建, 谢林生. 导热型微孔透气薄膜的制备及性能研究[J]. 中国塑料, 2022, 36(7): 14-20.
[8]	何雪涛, 张毅, 莫振宇, 李长金, 王朔, 杨卫民, 李好义. 熔体微分静电纺PBAT纤维膜的制备工艺研究[J]. 中国塑料, 2022, 36(12): 1-5.
[9]	朱道峰. 以回收聚酯为主要原料的PET/PE合金片材的研制及应用[J]. 中国塑料, 2021, 35(8): 100-104.
[10]	卢京, 王伟. 低密度聚乙烯熔体毛细管挤出的数值模拟[J]. 中国塑料, 2021, 35(5): 79-85.
[11]	蔺海川, 张奇, 路晶, 马琴, 袁炜, 罗发亮. PP/PE⁃LD/NX8000K高韧高透明材料的制备及性能研究[J]. 中国塑料, 2021, 35(12): 21-26.
[12]	刘子利, 吴晨颖, 刘希琴, 魏东博, 包金芳, 朱俊, 陈新祥. 晶须增韧EVA/PE⁃LD/ATH复合材料的阻燃性能研究[J]. 中国塑料, 2021, 35(10): 68-75.
[13]	李城城, 徐杰, 赵文坚, 黄聪, 钟进福. 导热绝缘PE-LD/PE-g-MAH/h-BN泡沫塑料的制备及性能研究[J]. 中国塑料, 2020, 34(9): 27-32.
[14]	杨守生. 基料对防火卷材性能的影响研究[J]. 中国塑料, 2016, 30(12): 18-24 .
[15]	白克铭, 朱光明, 王燕, 沈学霖, 高余良. SBS/PE-LD共混物的强化辐射交联研究[J]. 中国塑料, 2016, 30(11): 13-18 .

静电喷纺低密度聚乙烯超细纤维及其性能

Preparation and performance of electrostatic melt⁃blown low⁃density polyethylene microfibers

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 22

相关文章 15

编辑推荐

Metrics

本文评价
