熔体微分静电纺PBAT纤维膜的制备工艺研究

doi:10.19491/j.issn.1001-9278.2022.12.001

中国塑料 ›› 2022, Vol. 36 ›› Issue (12): 1-5.DOI: 10.19491/j.issn.1001-9278.2022.12.001

• 材料与性能 • 下一篇

熔体微分静电纺PBAT纤维膜的制备工艺研究

何雪涛¹, 张毅¹, 莫振宇¹, 李长金², 王朔¹, 杨卫民¹, 李好义¹()

^1.北京化工大学机电工程学院，北京 100029
^2.中石化（北京）化工研究院有限公司，北京 100013

收稿日期:2022-07-11 出版日期:2022-12-26 发布日期:2022-12-20
通讯作者: 李好义（1987-），副教授，主要研究方向：高分子材料加工成型与先进制造，lhy@mail.buct.edu.cn
E-mail:lhy@mail.buct.edu.cn

Preparation process of PBAT fiber membrane by melt differential electrospinning

HE Xuetao¹, ZHANG Yi¹, MO Zhenyu¹, LI Changjin², WANG Shuo¹, YANG Weimin¹, LI Haoyi¹()

^1.College of Mechanical and Electrical Engineering，Beijing University of Chemical Technology，Beijing 100029，China
^2.SINOPEC （Beijing） Research Institute of Chemical Industry Co，Ltd，Beijing 100013，China

Received:2022-07-11 Online:2022-12-26 Published:2022-12-20
Contact: LI Haoyi E-mail:lhy@mail.buct.edu.cn

摘要/Abstract

摘要：

探究了聚己二酸对苯二甲酸丁二醇酯（PBAT）熔体静电纺性能，并研究了熔体微分静电纺工艺参数与PBAT纤维性能之间的关系。结果表明，随着纺丝温度的升高，纤维直径减小，纤维直径分布呈先减小后增大的趋势；随着纺丝电压的升高，纤维直径减小且分布均匀，纤维膜力学性能逐渐提高；当纺丝距离为9 cm，纺丝温度为260 ℃，纺丝电压为45 kV时，制备的纤维细度及均匀度最佳，其直径为4.31 μm，直径分布标准差为0.76，纤维膜拉伸强度为9.9 MPa、断裂伸长率为111.2 %。

关键词: 熔体静电纺丝, 聚己二酸对苯二甲酸丁二醇酯, 生物降解, 纤维直径, 超细纤维

Abstract:

The melt⁃electrospinning performance of poly （butyleneadipate⁃co⁃terephthalate）（PBAT） was investigated， and the relationship between the melt differential electrospinning process parameters and properties of the resultant PBAT fibers were studied. The results indicated that the fiber diameter decreased and its diameter distribution decreased at first and then tended to increase with an increase in spinning temperature. With an increase in spinning voltage， the fiber diameter decreased and the distribution was uniform. Meanwhile， the mechanical properties of the fiber membranes were improve gradually. The optimal fiber fineness and uniformity were obtained at a spinning distance of 9 cm， a spinning temperature of 260 ºC， and a spinning voltage of 45 kV. The obtained fibers exhibited a diameter of 4.31 μm， a standard diameter distribution deviation of 0.76. The fiber membranes obtained tensile strength of 9.9 MPa and elongation at break of 111.2 %.

Key words: melt electrospinning, poly （butyleneadipate?co?terephthalate）, biodegradation, fiber diameter, ultrafine fiber

中图分类号:

TQ 340.1⁺4

何雪涛, 张毅, 莫振宇, 李长金, 王朔, 杨卫民, 李好义. 熔体微分静电纺PBAT纤维膜的制备工艺研究[J]. 中国塑料, 2022, 36(12): 1-5.

HE Xuetao, ZHANG Yi, MO Zhenyu, LI Changjin, WANG Shuo, YANG Weimin, LI Haoyi. Preparation process of PBAT fiber membrane by melt differential electrospinning[J]. China Plastics, 2022, 36(12): 1-5.

图/表 7

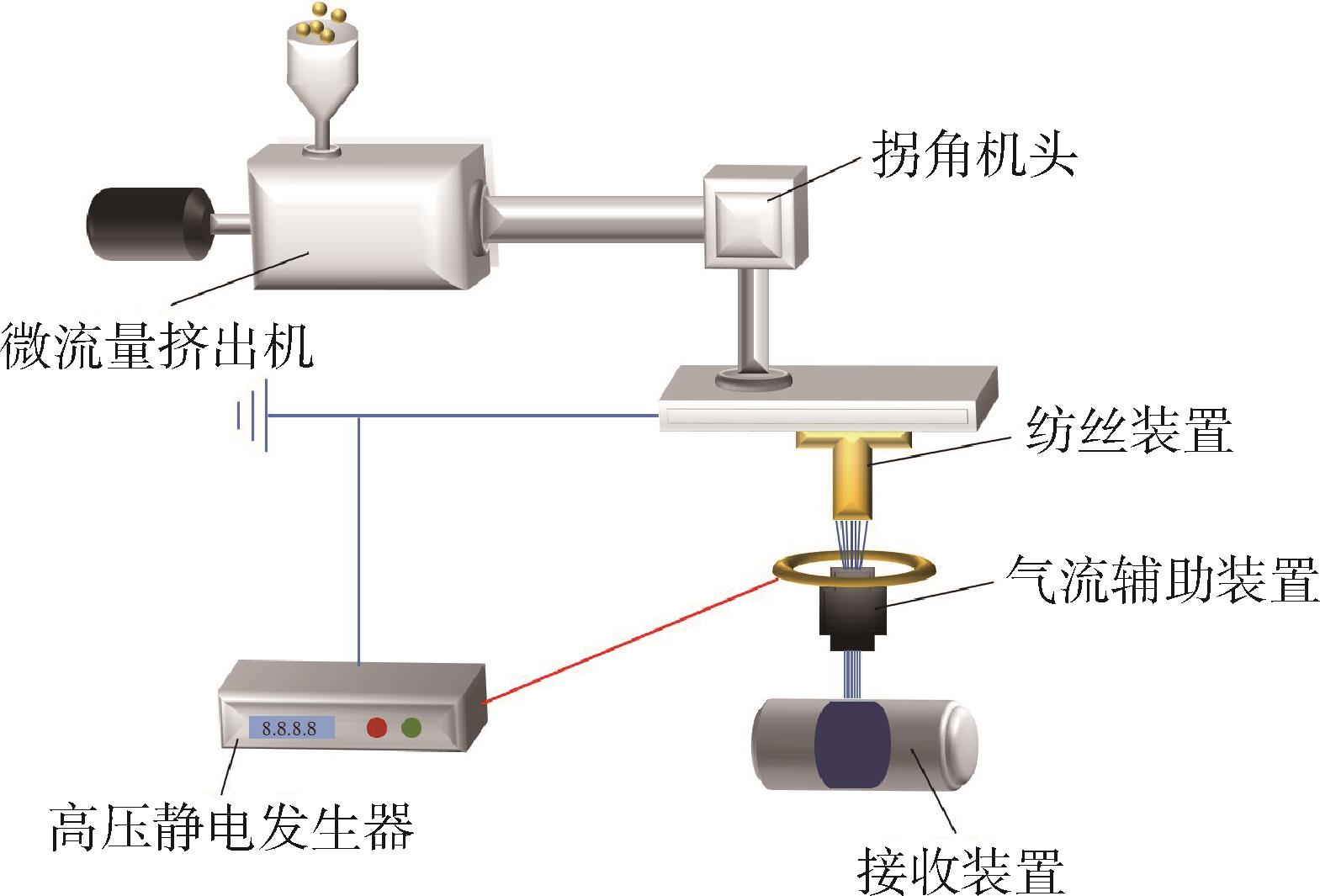

图1 熔体微分静电纺丝装置示意图［19］

Fig.1 Diagram of melt differential electrospinning device［19］

实验1	纺丝温度/℃	240	250	260	270	280
实验1	纺丝电压/kV	35
实验2	纺丝温度/℃			260
实验2	纺丝电压/kV	30	35	40	45	-

表1 实验变量设计

Tab.1 Experimental variable design

图2 不同纺丝温度下PBAT纤维形貌及直径分布变化图

Fig.2 The variation of PBAT fiber morphology and diameter distribution at different spinning temperature

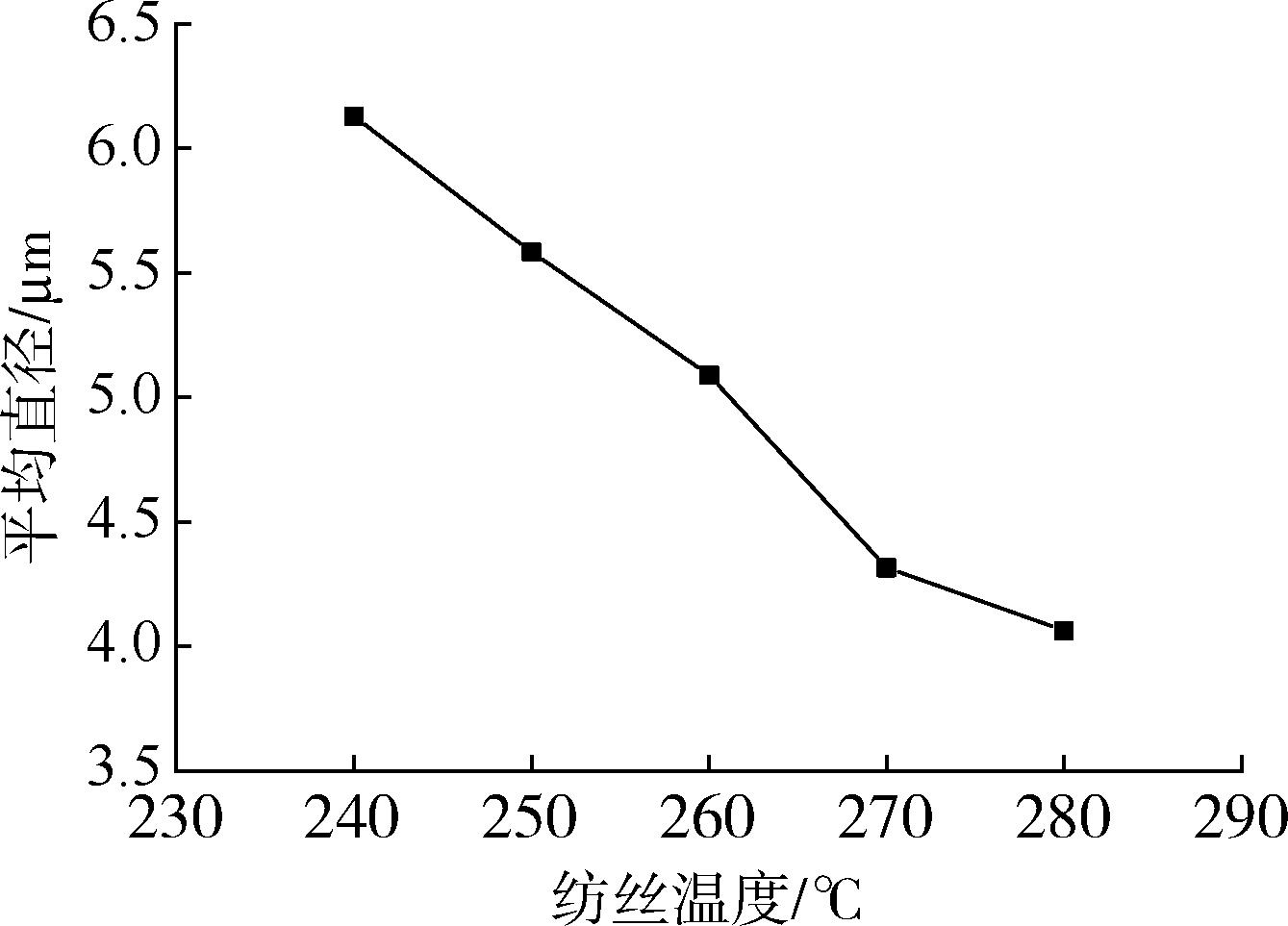

图3 不同纺丝温度下PBAT纤维平均直径变化图

Fig.3 The variation of average fiber diameter at different spinning temperature

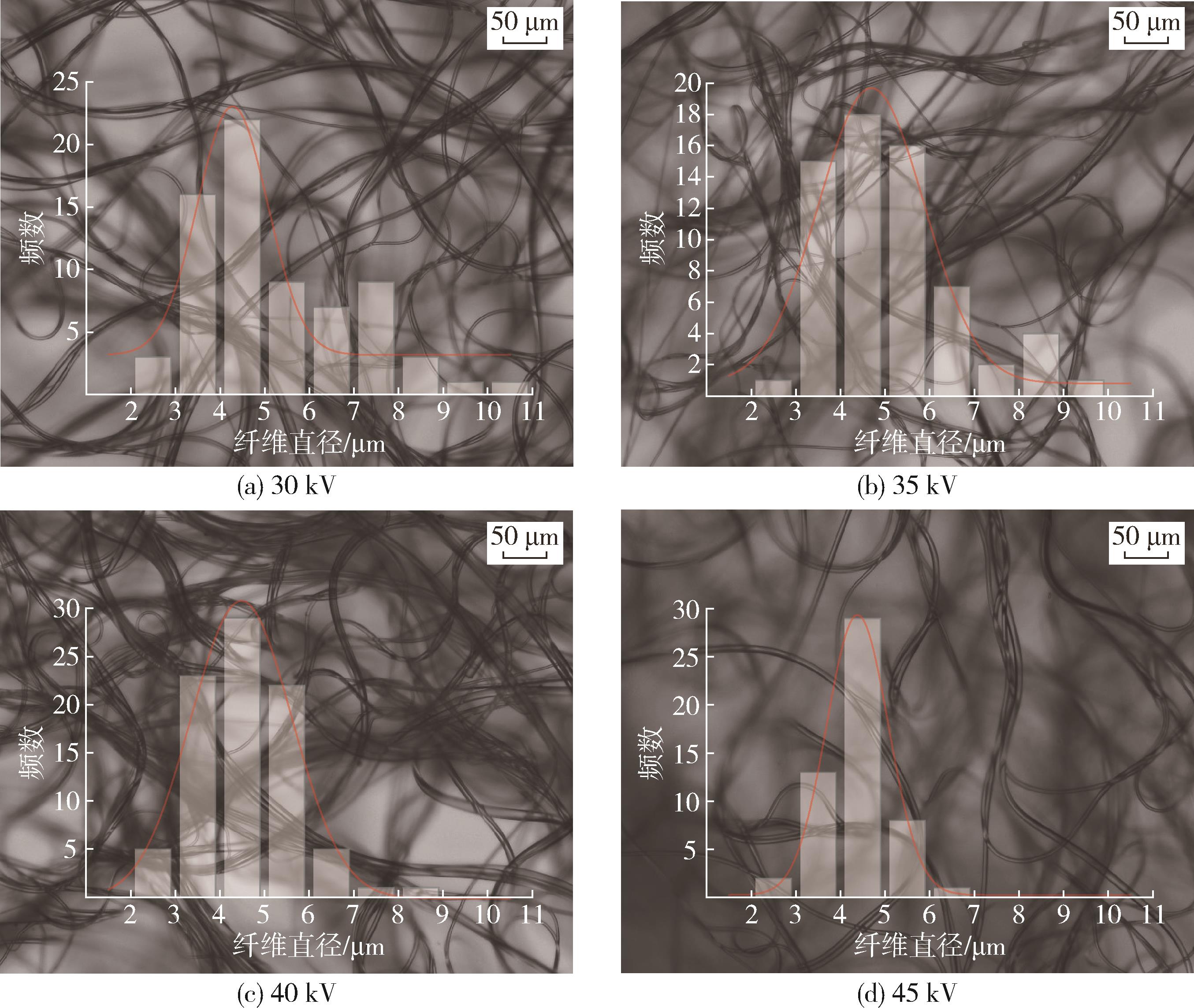

图4 不同纺丝电压下PBAT纤维形貌及直径分布变化图

Fig.4 The variation of PBAT fiber morphology and diameter distribution under different spinning voltage

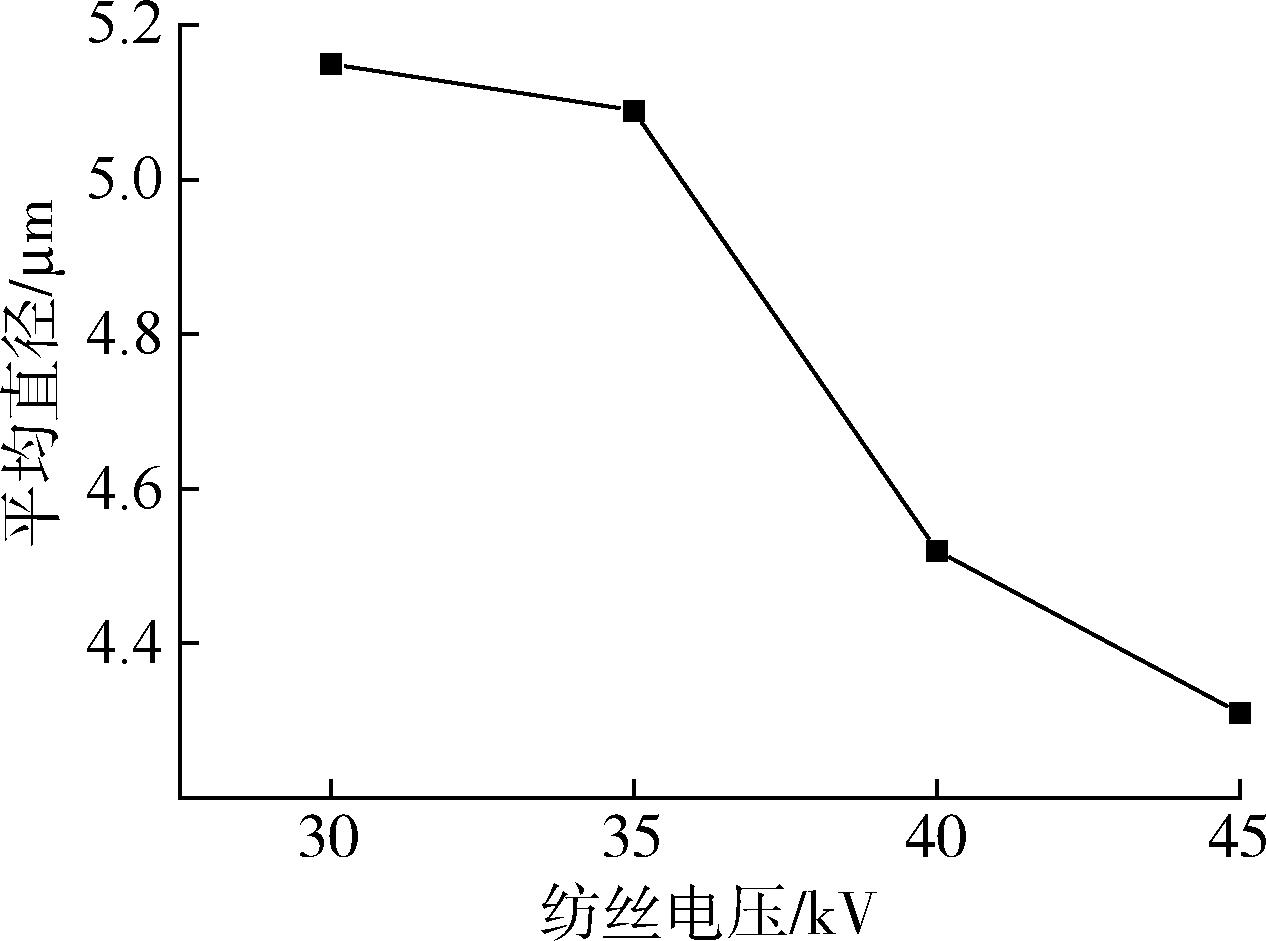

图5 不同纺丝电压下纤维平均直径变化图

Fig.5 The variation of average fiber diameter under different spinning voltage

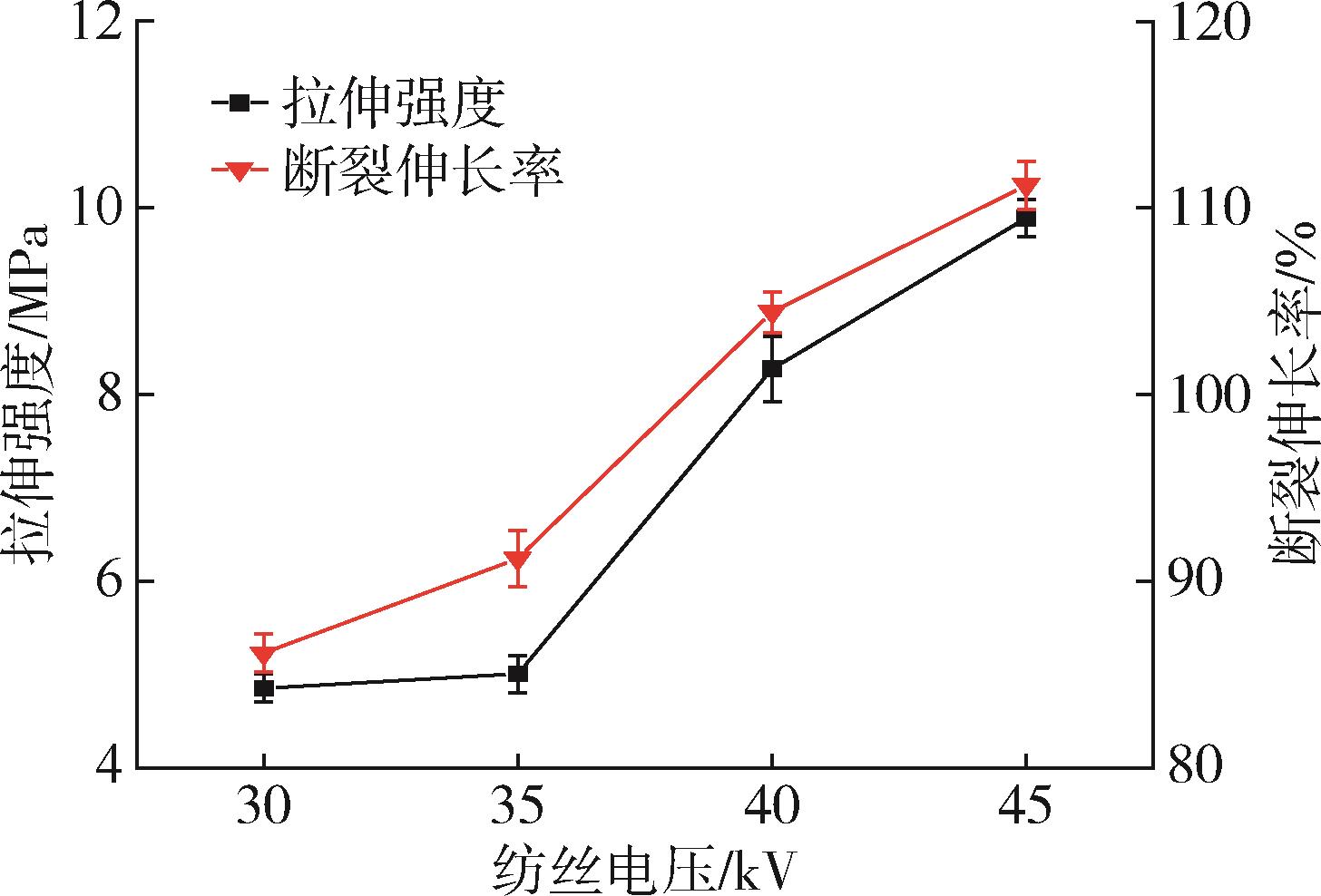

图6 不同纺丝电压下PBAT纤维力学性能变化图

Fig.6 The variation diagram of mechanical properties of PBAT fiber under different spinning voltage

参考文献 20

1	XUE J J， WU T， DAI Y Q， et al. Electrospinning and electrospun nanofibers： methods， materials， and applications ［J］. Chemical Reviews， 2019， 119（8）： 5 298⁃5 415.
2	YANG W M， LI H Y， WU W F， et al. Recent advances in melt electrospinning ［J］. Journal of Beijing University of Chemical Technology（Natural Science Edition）， 2014， 41（4）： 1⁃13.
3	CHEN H B， LI H Y， MA X L， et al. Large scaled fabrication of microfibers by air⁃suction assisted needleless melt electrospinning ［J］.Fibers and Polymers， 2016， 17（4）： 576⁃581.
4	LI H Y， CHEN H B， ZHONG X F， et al. Interjet distance in needleless melt differential electrospinning with umbellate nozzles ［J］. Journal of Applied Polymer Science， 2014， 131（15）： 40515.
5	Yang W M， Li H Y， Chen X Q. Electrospinning： nanofabrication and applications［J］. Melt Electrospinning， 2019， 339⁃361.
6	刘泽琳，张莉彦，陈宏波，等. TPU单针熔体电纺及纤维黏结点初探［J］. 塑料， 2017， 46（5）：73⁃75.
	LIU Z L， ZHANG L Y， CHEN H B， et al. Research on the single needle melt electrospinning and the number of fiber sticking points in TPU ［J］. Plastics， 2017， 46（5）： 73⁃75.
7	杨涛，何雪涛，秦永新，等. 狭缝式熔体微分电纺工艺参数对射流间距的影响［J］. 中国塑料， 2018， 32（2）： 86⁃90.
	YANG T， HE X T， QIN Y X， et al. Effects of process parameters of slit⁃surface melt differential electrospinning on interjet distance ［J］. China Plastics， 2018， 32（2）： 86⁃90.
8	杨涛，何雪涛，丁玉梅，等. 无针熔体静电纺丝的研究进展［J］. 塑料科技， 2018， 46（3）： 134⁃139.
	YANG T， HE X T， DING Y M， et al. Research progress of needleless melt electrospinning ［J］. Plastics Science and Technology， 2018， 46（3）： 134⁃139.
9	冀峰，龚炜华，张艳，等. 超临界二氧化碳釜压发泡法制备生物可降解PBAT发泡颗粒［J］. 中国塑料， 2022， 36（5）： 122⁃126.
	JI F， GONG W H， ZHANG Y， et al. Preparation of biodegradable PBAT foaming particles by supercritical carbon dioxide autoclave foaming technology ［J］. China Plastics， 2022， 36（5）： 122⁃126.
10	陈明军，张有忱，李好义，等. 熔体微分静电纺丝纳米纤维高效绿色制备技术［J］. 北京化工大学学报（自然科学版）， 2018， 45（5）： 119⁃127.
	CHEN M J， ZHANG Y C， LI H Y， et al. Nanofiber preparation technology by melt differential electrospinning with high efficiency in the absence of a solvent ［J］. Journal of Beijing University of Chemical Technology （Natural Science）， 2018， 45（5）： 119⁃127.
11	李好义．熔体微分静电纺丝原理、方法与设备［D］．北京：北京化工大学， 2014．
12	王晓辉，丁玉梅，王军，等. 热气流辅助熔体微分电纺聚乳酸纤维制备［J］. 高分子材料科学与工程， 2020， 36（6）： 79⁃83.
	WANG X H， DING Y M， WANG J， et al. Preparation of hot differential gas assisted melt differential electrospun polylactic acid fibers ［J］. Polymer Materials Science & Engineering， 2020， 36（6）： 79⁃83.
13	杨童童. PBAT/PLA复合材料的热性能和非等温结晶动力学研究［J］. 合成纤维工业， 2022， 45（2）： 35⁃40.
	YANG T T. Study on thermal properties and non⁃isothermal crystallization kinetics of PBAT/PLA composites ［J］. China Synthetic Fiber Industry， 2022， 45（2）： 35⁃40.
14	WENG Y X， JIN Y J， MENG Q Y， et al. Biodegradation behavior of poly（butylene adipate⁃co⁃terephthalate）（PBAT）， poly（lactic acid）（PLA）， and their blend under soil conditions ［J］. Polymer Testing， 2013， 32（5）： 918⁃926.
15	王斌，万艳芳，王金鑫，等. PBAT型全生物降解地膜对南疆棉花和玉米产量及土壤理化性质的影响［J］. 农业环境科学学报， 2019， 38（1）： 148⁃156.
	WANG B， WAN Y F， WANG J X， et al. Effects of PBAT biodegradable plastic mulch film on soil physical and chemical properties and yields of cotton and maize in Southern Xinjiang， China ［J］. Journal of Agro⁃Environment Science， 2019， 38（1）：148⁃156.
16	苑仁旭，徐依斌，麦堪成. 生物降解聚对苯二甲酸丁二醇酯⁃co⁃聚己二酸丁二醇酯的热分解行为研究［J］. 塑料工业， 2012， 40（12）： 73⁃77.
	YUAN R X， XU Y B， MAI K C. Investigation of thermal degradation behavior of biodegradable PBAT ［J］. China Plastics Industry， 2012， 40（12）： 73⁃77.
17	RAJA， VENKATESAN， NATESAN， et al. ZnO/PBAT nanocomposite films： investigation on the mechanical and biological activity for food packaging ［J］. Polymers for Advanced Technologies， 2017， 28（1）： 20⁃27.
18	LI J， LEI L， WU L， et al. Enhancement of water vapor barrier properties of biodegradable poly（butylene adipate⁃<italic>co</italic>⁃terephthalate） films with highly oriented organomontmorillonite ［J］. ACS Sustainable Chemistry And Engineering， 2018， 6（5）： 6 654⁃6 662.
19	杨卫民，马小路，谭晶，等. 一种熔体微分静电纺丝装置：中国： CN104862786A［P］. 2015⁃08⁃26.
20	张雯静，王鸿博，傅佳佳，等. 哑铃形试样在纳米纤维膜拉伸性能测试中的应用探讨［J］. 材料导报：纳米与新材料专辑， 2013， 27（S2）： 16⁃19.
	ZHANG W J， WANG H B， FU J J， et al. Investigation on application of dumbbell⁃shaped specimen in tensile property test of nanofiber membrane ［J］. Materials Reports， 2013， 27（S2）： 16⁃19.
