POE⁃g⁃MAH调控聚丙烯/玄武岩纤维复合材料发泡质量及韧性研究

doi:10.19491/j.issn.1001-9278.2025.05.005

中国塑料 ›› 2025, Vol. 39 ›› Issue (5): 30-35.DOI: 10.19491/j.issn.1001-9278.2025.05.005

POE⁃g⁃MAH调控聚丙烯/玄武岩纤维复合材料发泡质量及韧性研究

朱能贵, 蒋团辉, 李胜男, 沈超(), 曾祥补, 秦舒浩, 龚维

国家复合改性聚合物材料工程技术研究中心，贵阳 550022

收稿日期:2024-06-14 出版日期:2025-05-26 发布日期:2025-05-22
通讯作者: 沈超（1989—），男，工程师，从事聚合物材料结构与性能研究，990914514@qq.com
E-mail:990914514@qq.com

Study on foaming quality and toughness of polypropylene/basalt fiber composites controlled with POE⁃g⁃MAH

ZHU Nenggui, JIANG Tuanhui, LI Shengnan, SHEN Chao(), ZENG Xiangbu, QIN Shuhao, GONG Wei

National Engineering Technology Research Center for Composite Modified Polymer Materials，Guiyang 550022，China

Received:2024-06-14 Online:2025-05-26 Published:2025-05-22
Contact: SHEN Chao E-mail:990914514@qq.com

摘要/Abstract

摘要：

普通聚丙烯（PP）/玄武岩纤维（BF）发泡复合材料由于发泡质量及韧性较差使其应用在一定程度上受到限制。为此，本文使用相容剂马来酸酐接枝聚烯烃弹性体（POE⁃g⁃MAH）对PP/BF复合材料进行改性，然后采用化学发泡二次开模工艺制备不同POE⁃g⁃MAH含量的PP/BF发泡复合材料，通过流变测试、形貌分析及力学性能测试等对POE⁃g⁃MAH调控PP/BF复合材料的发泡质量及韧性进行了研究。结果发现，添加POE⁃g⁃MAH改性后，随着其含量增加，BF和PP的相容性变好，泡孔形态显著改善，尺寸减小，密度增加。当添加6 %（质量分数，下同）POE⁃g⁃MAH时，PP/BF复合材料发泡的泡孔尺寸为64.58 μ m，泡孔密度为1.2×10⁶个/cm³，与其他含量相比时发泡质量最好。此外，POE⁃g⁃MAH的加入还增强了PP/BF发泡复合材料的韧性，缺口冲击强度和断裂伸长率均随POE⁃g⁃MAH含量的增加而提高，POE⁃g⁃MAH含量为6 %时，PP/BF发泡复合材料的缺口冲击强度最大，为4.33 kJ/cm²，增幅达到84.25 %。

关键词: 马来酸酐接枝聚烯烃弹性体, 聚丙烯, 发泡质量, 韧性

Abstract:

There are some limitations in the application of ordinary polypropylene （PP）/basalt fiber （BF） foamed composites due to their poor foaming quality and toughness. In this study， maleic anhydride⁃grafted polyolefin elastomer （POE⁃g⁃MAH） was used as a compatibilizer to modify PP/BF composites， and the PP/BF foam composites were prepared at different contents of POE⁃g⁃MAH through a chemical foaming secondary mold opening process. The foaming quality and toughness of PP/BF composites controlled by POE⁃g⁃MAH were investigated by rheological， morphological， and mechanical measurements. The results indicated that the addition of POE⁃g⁃MAH improved the foam quality of the PP/BF foam composites. The composites exhibited optimal performance together with the best foam quality at a POE⁃g⁃MAH content of 6 wt%， and their foam cell size and density was 64.58 μm and 1.2×10⁶ cells/cm³， respectively. Furthermore， the toughness of the PP/BF foamed composites was enhanced with an increase in the content of POE⁃g⁃MAH， demonstrating improved notch impact strength and fracture elongation. Specifically， the composite containing 6 wt% POE⁃g⁃MAH showed notch impact strength of 4.33 kJ/cm²， which increased by 84.25 % compared to the composite without POE⁃g⁃MAH.

Key words: maleic anhydride?grafted polyolefin elastomer, polypropylene, foam quality, toughness

中图分类号:

TQ325.1⁺4

朱能贵, 蒋团辉, 李胜男, 沈超, 曾祥补, 秦舒浩, 龚维. POE⁃g⁃MAH调控聚丙烯/玄武岩纤维复合材料发泡质量及韧性研究[J]. 中国塑料, 2025, 39(5): 30-35.

ZHU Nenggui, JIANG Tuanhui, LI Shengnan, SHEN Chao, ZENG Xiangbu, QIN Shuhao, GONG Wei. Study on foaming quality and toughness of polypropylene/basalt fiber composites controlled with POE⁃g⁃MAH[J]. China Plastics, 2025, 39(5): 30-35.

图/表 10

样品名称	PP/份	BF/份	POE⁃g⁃MAH/份
PP/BF	90	10	0
PP/BF⁃1	90	10	1
PP/BF⁃2	90	10	2
PP/BF⁃4	90	10	4
PP/BF⁃6	90	10	6

表1 PP/BF复合材料的配比

Tab.1 Formula of the PP/BF composites

工艺条件	注塑温度/℃	注塑压力/%	注塑速度/%	模具温度/℃	初始厚度（h₁） /mm	最终厚度（h₂）/mm	开模距离/mm
参数	190	45	85	80	3.2	4	0.8

表2 制备PP/BF发泡复合材料的工艺条件

Tab.2 Process conditions of preparing PP/BF foam composites

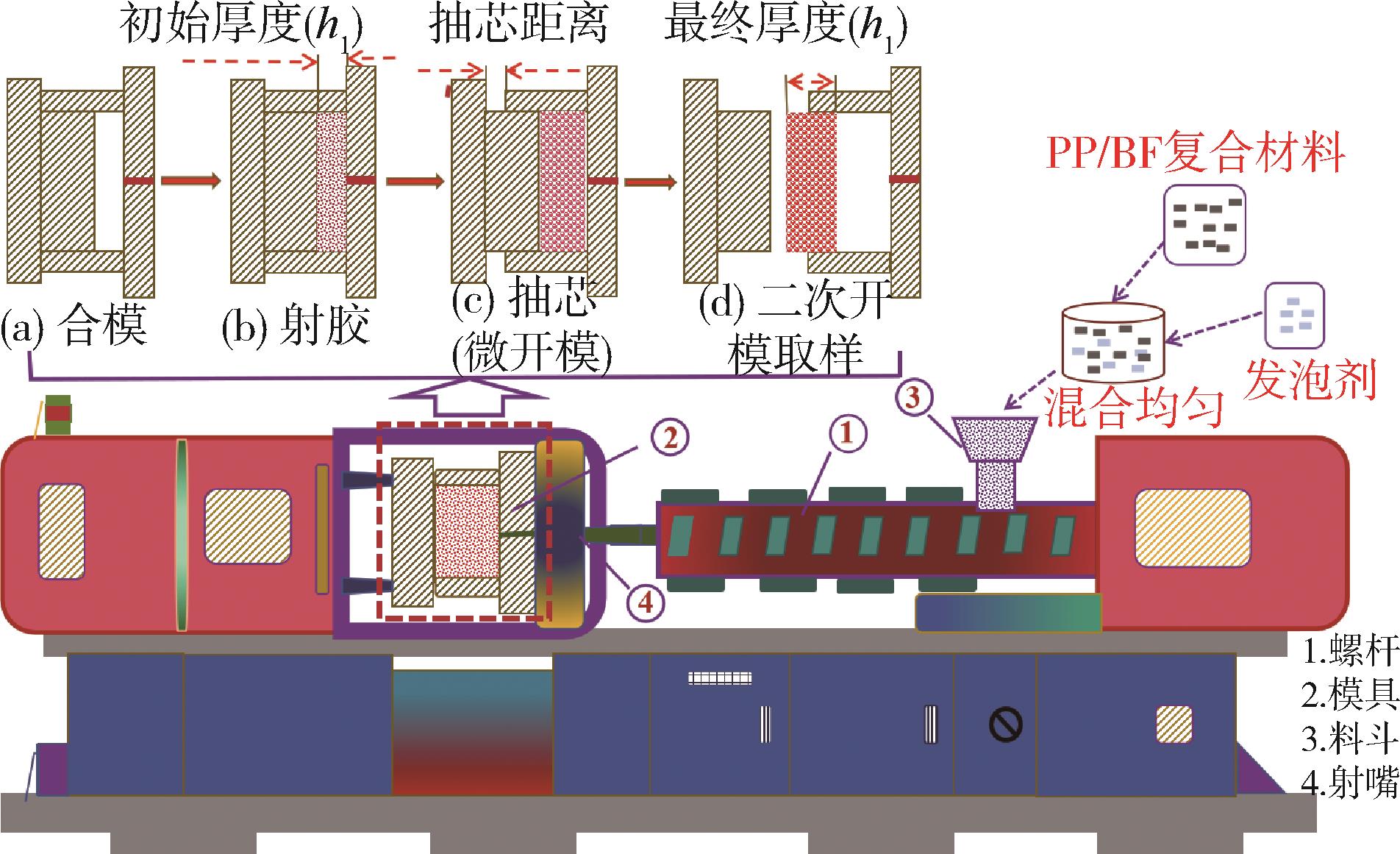

图1 二次开模（抽芯）制备PP/BF发泡复合材料的示意图

Fig.1 Schematic diagram of the PP/BF foam composite material prepared by secondary mold opening （core pulling） method

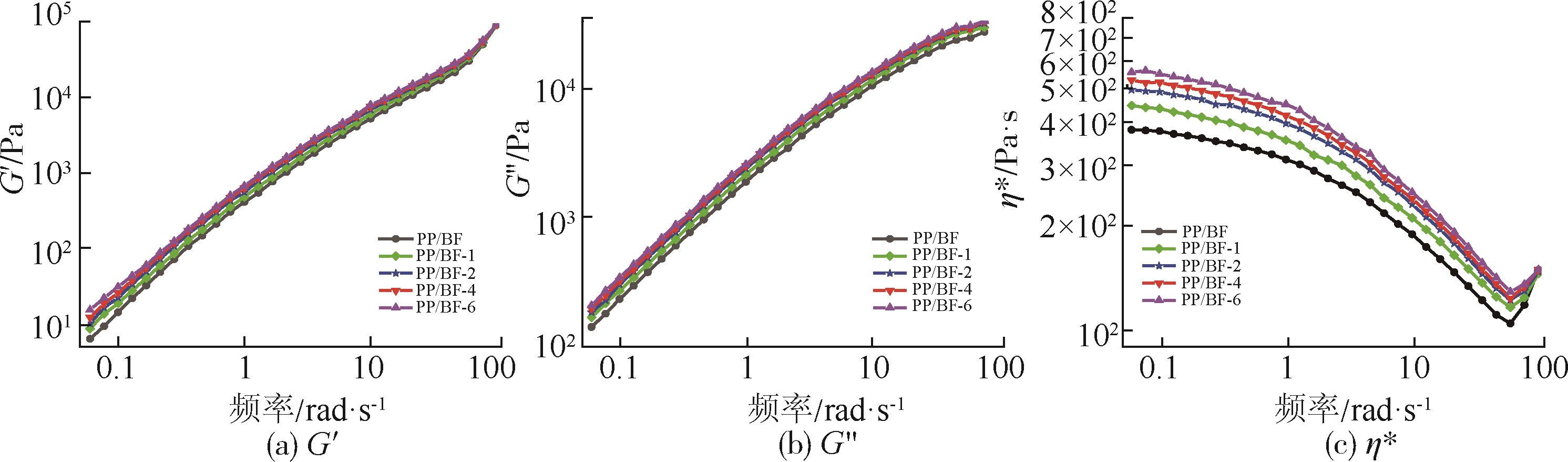

图2 POE⁃g⁃MAH含量不同时PP/BF复合材料的流变性能

Fig.2 Rheological properties of the PP/BF composites with different POE⁃g⁃MAH contents

图3 POE⁃g⁃MAH含量不同时PP/BF复合材料断面的SEM照片

Fig.3 SEM images of cross⁃section of the PP/BF composite materials with different POE⁃g⁃MAH contents

样品名称	拔出的BF占比 /%	未拔出的BF占比/%
PP/BF	57.2	42.8
PP/BF⁃1	55.4	44.6
PP/BF⁃2	51.2	48.8
PP/BF⁃4	45.6	54.4
PP/BF⁃6	41.8	58.2

表3 POE⁃g⁃MAH含量不同时PP/BF复合材料断面中纤维拔出情况

Tab.3 Fiber extraction in cross⁃section of the PP/BF composite materials with different POE⁃g⁃MAH contents

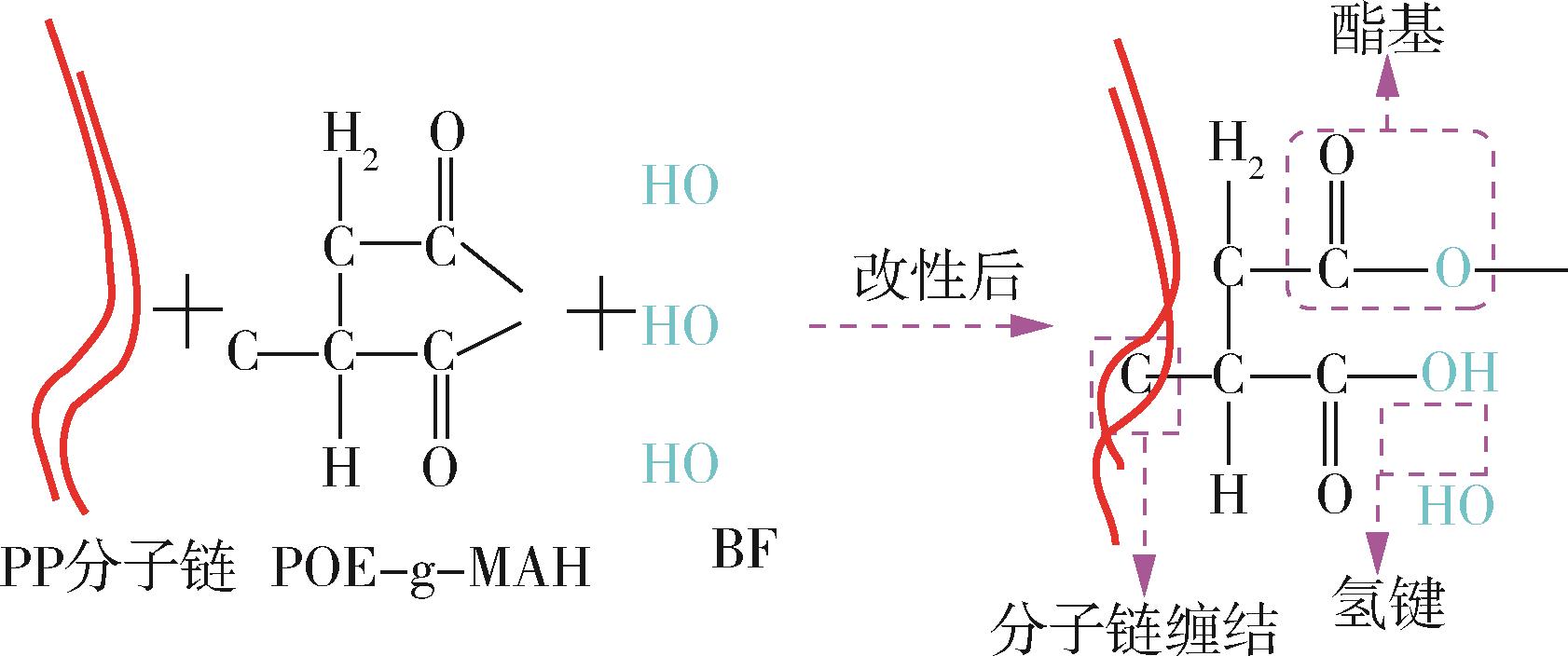

图4 PP/BF复合材料中POE⁃g⁃MAH的增容机理

Fig.4 Compatibility mechanism of POE⁃g⁃MAH in the PP/BF composite materials

图5 POE⁃g⁃MAH改性后各种PP/BF发泡复合材料的SEM照片及泡孔尺寸分布情况

Fig.5 SEM images and pore size distribution of various PP/BF foam composite materials modified with POE⁃g⁃MAH

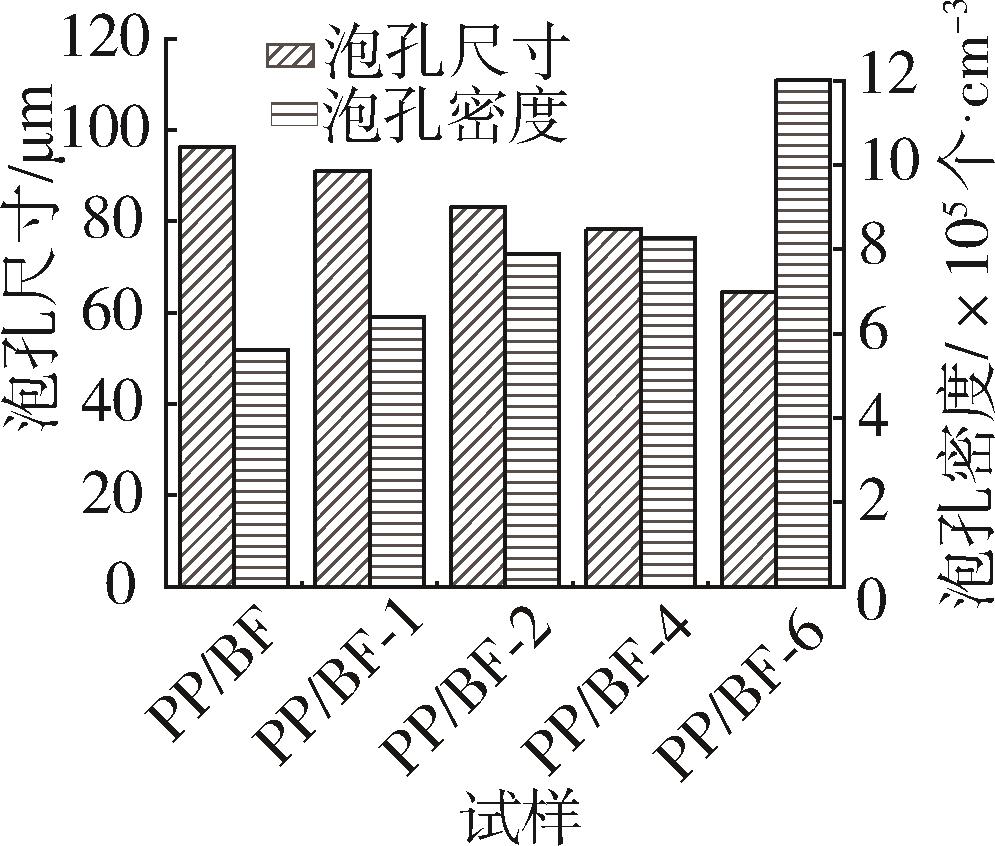

图6 PP/BF发泡复合材料的泡孔尺寸及密度

Fig.6 Cell size and density of the PP/BF foam composite materials

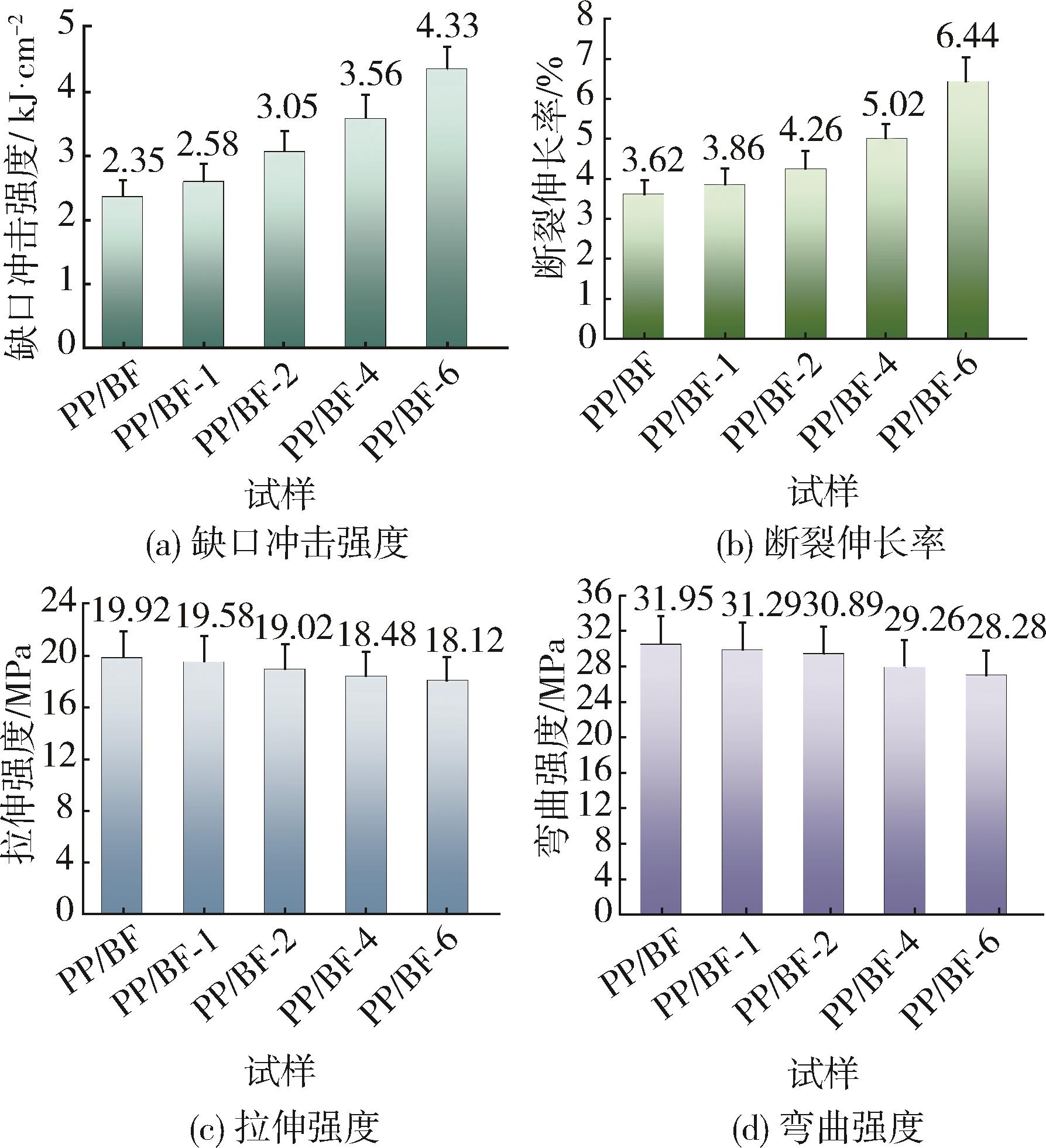

图7 不同POE⁃g⁃MAH含量的PP/BF复合材料的力学性能

Fig.7 Mechanical properties of the PP/BF composites with different POE⁃g⁃MAH contents

参考文献 17

1	JIN F⁃L， ZHAO M， PARK M， et al. Recent trends of foaming in polymer processing： a review ［J］. Polymers， 2019， 11（6）：953.
2	YU L， ZHU Q， YU J. Development and application of expanded polypropylene foam ［J］. Journal of Wuhan University of Technology⁃Mater Sci Ed， 2013， 28（2）： 373⁃379.
3	YANG C， WANG G， ZHAO J， et al. Lightweight and strong glass fiber reinforced polypropylene composite foams achieved by mold⁃opening microcellular injection molding ［J］. Journal of Materials Research and Technology， 2021， 14：2 920⁃2 931.
4	MECHRAOUI A， RIEDL B， RODRIGUE D. Mechanical properties of polypropylene structural foams with fiber⁃reinforced skins ［J］. Journal of Cellular Plastics， 2011， 47（2）： 115⁃132.
5	WU G， XIE P， YANG H， et al. A review of thermoplastic polymer foams for functional applications ［J］. Journal of Materials Science， 2021， 56（20）： 11 579⁃11 604.
6	朱能贵，沈超，李胜男，等.聚丙烯/粉煤灰微发泡复合材料的制备及发泡性能研究［J］.中国塑料，2022，36（01）：78⁃83.
	ZHU N G， SHEN C， LI S N，et al. Study on preparation and foaming properties of polypropylene/fly ash micro foaming composites［J］. China Plastics，2022，36（01）：78⁃83.
7	LIU Y， GUAN Y， HU G， et al. Study on properties of BF/PP composites and plastic parts manufacturing by mold opening foaming injection molding ［J］. Composite Structures， 2023， 321：117295.
8	ZHU N， SHEN C， ZENG X， et al. Enhancing the foaming properties of polypropylene/basalt fiber composites by altering their rheological and crystallization behavior via polyethylene–octene blending modification ［J］. Polymer Composites， 2023， 44（11）： 7 631⁃7 642.
9	SELCUK S， AHMETOGLU U， GOKCE E C. Basalt fiber reinforced polymer composites （BFRP） other than rebars： A review ［J］. Materials Today Communications， 2023， 37：107359.
10	LIU H， YU Y， LIU Y， et al. A review on basalt fiber composites and their applications in clean energy sector and power grids ［J］. Polymers， 2022， 14（12）： 2376.
11	TAVADI A R， NAIK Y， KUMARESAN K， et al. Basalt fiber and its composite manufacturing and applications： An overview ［J］. International Journal of Engineering， Science and Technology， 2022， 13（4）： 50⁃56.
12	GONG W， FU H， ZHANG C， et al. Study on foaming quality and impact property of foamed polypropylene composites ［J］. Polymers， 2018， 10（12）：1375.
13	KIM D Y， CHA J H， SEO K H. Effects of chain extender on properties and foaming behavior of polypropylene foam ［J］. RSC Advances， 2019， 9（44）： 25 496⁃25 507.
14	朱能贵，沈超，蒋团辉，等.改性剂对聚丙烯流变性能和发泡行为的影响［J］.合成树脂及塑料，2021，38（01）：14⁃17.
	ZHU N G， SHEN C， JIANG T H，et al. Effect of modifier on rheological properties and foaming behavior of polypropylene［J］. China Synthetic Resin and Plastics，2021，38（01）：14⁃17.
15	沈超，朱能贵，蒋团辉，等.增强剂尺寸效应对聚酰胺6发泡复合材料性能的影响［J］.高分子材料科学与工程，2022，38（08）：75⁃88.
	SHEN C， ZHU N G， JIANG T H，et al. Dimension effect of reinforcement on properties of polyamide 6 foam composites［J］. Polymer Materials Science & Engineering，2022，38（08）：75⁃88.
16	LI M， HUANG T， QIN Y， et al. Preparation process orthogonal optimization and mechanical properties of microcellular foam polypropylene ［J］. Macromolecular Materials and Engineering， 2021， 306（10）： 2100350.
17	SALEHI A， BABAKHANI A， ZEBARJAD S M. Microstructural and mechanical properties of Al–SiO₂ nanocomposite foams produced by an ultrasonic technique ［J］. Materials Science and Engineering： A， 2015， 638：54⁃59.

[1]	吴希然, 贾志欣, 刘立君, 李继强, 赵川涛, 陈博杰. PP⁃CGFR/PP⁃LGFR热压⁃注塑一体成型制品力学性能分析[J]. 中国塑料, 2025, 39(5): 1-8.
[2]	胡法. 食品包装用聚丙烯中抗氧剂的迁移行为[J]. 中国塑料, 2025, 39(5): 78-83.
[3]	张箭飞, 包璐璐, 杨廷杰, 李亮. 煤基高流动抗冲共聚聚丙烯的工业开发[J]. 中国塑料, 2025, 39(4): 41-45.
[4]	李静, 肖东, 何雨, 代在波. 改性回收PP塑料颗粒对混凝土切口梁弯曲性能影响[J]. 中国塑料, 2025, 39(4): 92-96.
[5]	陈茜, 王湘, 姜超, 高达利. 马来酸酐接枝聚丙烯的研究进展及应用[J]. 中国塑料, 2025, 39(3): 102-108.
[6]	钟升辉, 王耀华, 吴燕敏, 马晶芬, 阮玉林, 胡准. 红外光谱法测定聚丙烯中抗氧剂3114的含量[J]. 中国塑料, 2025, 39(3): 86-89.
[7]	许巍, 吕明福, 杜文杰, 郭鹏, 徐耀辉. 双螺杆反应挤出长支链接枝对宽分子量分布聚丙烯性能的影响[J]. 中国塑料, 2025, 39(2): 6-11.
[8]	黄起中. 磷酸酯盐类成核剂对煤基抗冲共聚聚丙烯K8708结晶和力学性能的影响研究[J]. 中国塑料, 2025, 39(1): 19-24.
[9]	马建心, 王国梁, 杜中杰, 王武聪, 金华, 邹威, 王洪, 张晨. 羟基官能化ACR的制备及其在PBT改性中的应用研究[J]. 中国塑料, 2024, 38(9): 14-19.
[10]	刘刚, 姚成, 贾磊, 陈喜鹏, 蔡汉生. 电容膜料聚丙烯热拉伸过程中结构演变研究[J]. 中国塑料, 2024, 38(9): 36-40.
[11]	邹晓月, 徐佳慧, 陈振树, 杨友强, 陆湛泉, 贾雨欣, 李成, 叶南飚, 曹堃. 口罩过滤材料及其驻极技术的研究进展[J]. 中国塑料, 2024, 38(9): 47-53.
[12]	邵豪锋, 焦隆杰, 公维光, 孟鑫. 亚磷酸酯P⁃EPQ与受阻酚在聚丙烯中的协同抗氧作用研究[J]. 中国塑料, 2024, 38(8): 20-25.
[13]	徐敬一, 罗宝树, 汪胜旺, 陈剑波, 葛福炯, 杨雅凤, 何亚东. 含气材料的可压缩性在注塑微发泡中的研究与应用[J]. 中国塑料, 2024, 38(8): 69-75.
[14]	骆博飞, 徐琛, 邢晶凯, 王波, 张艳妮. 聚丙烯用羧酸及其盐类成核剂研究[J]. 中国塑料, 2024, 38(8): 81-87.
[15]	宋文兰, 宋文行, 李冰, 刘茜, 欧阳玉阁, 田华峰, 郭改萍. 电容器用BOPP薄膜在介电和储能性能提高中的研究进展[J]. 中国塑料, 2024, 38(7): 138-143.

POE⁃g⁃MAH调控聚丙烯/玄武岩纤维复合材料发泡质量及韧性研究

Study on foaming quality and toughness of polypropylene/basalt fiber composites controlled with POE⁃g⁃MAH

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 17

相关文章 15

编辑推荐

Metrics

本文评价
