PP⁃CGFR/PP⁃LGFR热压⁃注塑一体成型制品力学性能分析

doi:10.19491/j.issn.1001-9278.2025.05.001

中国塑料 ›› 2025, Vol. 39 ›› Issue (5): 1-8.DOI: 10.19491/j.issn.1001-9278.2025.05.001

• 材料与性能 • 下一篇

PP⁃CGFR/PP⁃LGFR热压⁃注塑一体成型制品力学性能分析

吴希然¹^,²(), 贾志欣²(), 刘立君², 李继强², 赵川涛¹^,², 陈博杰³

^1.浙江大学机械工程学院，杭州 310012
^2.浙大宁波理工学院机电与能源工程学院，浙江宁波 315100
^3.宁波市计量测试研究院，浙江宁波 315100

收稿日期:2024-07-10 出版日期:2025-05-26 发布日期:2025-04-26
通讯作者: 贾志欣（1970—），女，教授，从事复合材料成型工艺优化、模具技术、模具表面激光强化研究，jzx@nit.zju.edu.cn
E-mail:22225153@zju.edu.cn;jzx@nit.zju.edu.cn
作者简介:吴希然（2000—），男，研究生，从事复合材料热压⁃注塑一体成型工艺研究，22225153@zju.edu.cn.
基金资助:
宁波市重点研发计划暨“揭榜挂帅”项目(2022Z044);浙江省市场监督管理局科技计划项目(ZC2023061)

Analysis of mechanical properties of PP⁃CGFR/PP⁃LGFR⁃integrated over⁃molding products

WU Xiran¹^,²(), JIA Zhixin²(), LIU Lijun², LI Jiqiang², ZHAO Chuantao¹^,², CHEN Bojie³

^1.School of Mechanical Engineering，Zhejiang University，Hangzhou 310012，China
^2.School of Mechatronics and Energy Engineering，NingboTech University，Ningbo 315100，China
^3.Ningbo Institute of Measurement and Testing，Ningbo 315100，China

Received:2024-07-10 Online:2025-05-26 Published:2025-04-26
Contact: JIA Zhixin E-mail:22225153@zju.edu.cn;jzx@nit.zju.edu.cn

摘要/Abstract

摘要：

采用玻璃纤维增强聚丙烯制备热压⁃注塑一体成型制品，通过正交实验分析影响拉伸强度和弯曲强度的显著性因素，分析工艺参数对制品力学性能的影响；研究了不同工艺参数下的拉伸和弯曲失效模式，并对失效断面进行微观形貌观察，建立了成型工艺参数、微观结构及制品力学性能之间的关系。结果表明，影响制品拉伸强度的显著性因素为预热温度、保压压力、模具温度，影响制品弯曲强度的显著性因素是预热温度、熔体温度、保压压力，制品有机片材与注塑材料的结合强度和有机片材纤维⁃树脂结合程度是影响制品力学性能的主要因素。

关键词: 聚丙烯, 玻璃纤维, 热压?注塑一体成型, 力学性能, 微观结构

Abstract:

Glass⁃fiber⁃reinforced polypropylene was used to prepare integrated over⁃molding products. The significant factors affecting tensile strength and bending strength of the molded products were investigated by an orthogonal experiment， and the influence of process parameters on their mechanical properties was analyzed. Furthermore， the tensile and bending failure modes of the molded products under different process parameters were discussed， the microscopic morphology of their failure section was observed， and the correlations between their molding process and microstructure and mechanical properties were established. The results indicated that the significant factors affecting the tensile strength included the preheating temperature， holding pressure， and mold temperature. The significant factors affecting the bending strength were the preheating temperature， holding pressure， and melt temperature. The bonding strength between organic sheets and injection molding materials and the degree of fiber⁃resin bonding of the organic sheet were the main factors affecting the mechanical properties of the molded products.

Key words: polypropylene, glass fiber, integrated over?molding, mechanical property, microstructure

中图分类号:

TQ325.1⁺4

吴希然, 贾志欣, 刘立君, 李继强, 赵川涛, 陈博杰. PP⁃CGFR/PP⁃LGFR热压⁃注塑一体成型制品力学性能分析[J]. 中国塑料, 2025, 39(5): 1-8.

WU Xiran, JIA Zhixin, LIU Lijun, LI Jiqiang, ZHAO Chuantao, CHEN Bojie. Analysis of mechanical properties of PP⁃CGFR/PP⁃LGFR⁃integrated over⁃molding products[J]. China Plastics, 2025, 39(5): 1-8.

图/表 14

图1 热压⁃注塑一体成型工艺样品制备流程

Fig.1 Sample preparation process of the integrated over⁃molding process

水平	因素
水平	A/℃	B/℃	C/℃	D/%	E/bar
1	130	40	220	35	30
2	150	50	230	40	40
3	170	60	240	45	50
4	200	70	250	50	60
5	220	80	260	55	70

表1 正交实验因素水平表

Tab.1 Factor level of the orthogonal tests

图2 试样尺寸

Fig.2 Size of the samples

实验编号	工艺参数组合	$σ t$ /MPa	$σ f$ /MPa	$S t$	$S f$
1	A₁B₁C₁D₁E₁	132.03	165.40	16.74	21.41
2	A₄B₁C₂D₅E₅	196.62	268.52	22.75	26.32
3	A₅B₁C₄D₃E₃	173.77	282.53	19.21	38.12
4	A₃B₁C₅D₂E₂	157.41	198.33	22.54	27.14
5	A₂B₁C₃D₄E₄	134.51	169.70	14.32	22.12
6	A₅B₂C₂D₂E₄	181.30	251.27	28.97	26.10
7	A₄B₂C₅D₄E₁	139.19	253.25	26.12	46.12
8	A₂B₂C₁D₃E₅	158.99	172.04	15.21	32.12
9	A₁B₂C₄D₅E₂	161.18	177.14	29.41	43.21
10	A₃B₂C₃D₁E₃	132.30	166.28	22.12	26.78
11	A₁B₃C₂D₄E₃	167.19	172.06	20.41	33.12
12	A₅B₃C₅D₁E₅	200.13	236.47	31.54	19.54
13	A₄B₃C₃D₃E₂	163.13	212.62	23.58	21.12
14	A₂B₃C₄D₂E₁	146.11	200.98	38.62	31.24
15	A₃B₃C₁D₅E₄	165.59	192.28	26.94	25.98
16	A₁B₄C₅D₃E₄	150.24	162.45	18.42	13.12
17	A₅B₄C₃D₅E₁	163.09	238.15	24.65	24.12
18	A₃B₄C₄D₄E₅	168.75	184.62	19.54	36.12
19	A₄B₄C₁D₂E₃	170.67	279.34	32.41	47.81
20	A₂B₄C₂D₁E₂	144.54	162.95	23.35	24.35
21	A₂B₅C₅D₅E₃	173.37	220.12	42.32	18.45
22	A₃B₅C₂D₃E₁	161.23	217.08	13.54	11.02
23	A₁B₅C₃D₂E₅	165.44	160.27	23.57	20.13
24	A₄B₅C₄D₁E₄	176.29	272.13	24.21	21.86
25	A₅B₅C₁D₄E₂	201.30	227.64	27.64	29.64

实验编号	工艺参数组合	$σ t$ /MPa	$σ f$ /MPa	$S t$	$S f$
1	A₁B₁C₁D₁E₁	132.03	165.40	16.74	21.41
2	A₄B₁C₂D₅E₅	196.62	268.52	22.75	26.32
3	A₅B₁C₄D₃E₃	173.77	282.53	19.21	38.12
4	A₃B₁C₅D₂E₂	157.41	198.33	22.54	27.14
5	A₂B₁C₃D₄E₄	134.51	169.70	14.32	22.12
6	A₅B₂C₂D₂E₄	181.30	251.27	28.97	26.10
7	A₄B₂C₅D₄E₁	139.19	253.25	26.12	46.12
8	A₂B₂C₁D₃E₅	158.99	172.04	15.21	32.12
9	A₁B₂C₄D₅E₂	161.18	177.14	29.41	43.21
10	A₃B₂C₃D₁E₃	132.30	166.28	22.12	26.78
11	A₁B₃C₂D₄E₃	167.19	172.06	20.41	33.12
12	A₅B₃C₅D₁E₅	200.13	236.47	31.54	19.54
13	A₄B₃C₃D₃E₂	163.13	212.62	23.58	21.12
14	A₂B₃C₄D₂E₁	146.11	200.98	38.62	31.24
15	A₃B₃C₁D₅E₄	165.59	192.28	26.94	25.98
16	A₁B₄C₅D₃E₄	150.24	162.45	18.42	13.12
17	A₅B₄C₃D₅E₁	163.09	238.15	24.65	24.12
18	A₃B₄C₄D₄E₅	168.75	184.62	19.54	36.12
19	A₄B₄C₁D₂E₃	170.67	279.34	32.41	47.81
20	A₂B₄C₂D₁E₂	144.54	162.95	23.35	24.35
21	A₂B₅C₅D₅E₃	173.37	220.12	42.32	18.45
22	A₃B₅C₂D₃E₁	161.23	217.08	13.54	11.02
23	A₁B₅C₃D₂E₅	165.44	160.27	23.57	20.13
24	A₄B₅C₄D₁E₄	176.29	272.13	24.21	21.86
25	A₅B₅C₁D₄E₂	201.30	227.64	27.64	29.64

表2 PP⁃CGFR/PP⁃LGFR制品力学性能正交实验结果

Tab.2 Orthogonal test results of mechanical properties of the PP⁃CGFR/PP⁃LGFR products

表2 PP⁃CGFR/PP⁃LGFR制品力学性能正交实验结果

Tab.2 Orthogonal test results of mechanical properties of the PP⁃CGFR/PP⁃LGFR products

因素	拉伸强度			弯曲强度
因素	自由度	均方	显著性	自由度	均方	显著性
误差	4	52.755	—	4	86.101	—
预热温度	4	878.916	0.009	4	7 962.841	0
模具温度	4	357.496	0.045	4	304.300	0.124
熔体温度	4	240.080	0.086	4	811.015	0.026
注射速度	4	149.333	0.169	4	388.325	0.087
保压压力	4	559.510	0.021	4	571.796	0.047

表3 PP⁃CGFR/PP⁃LGFR制品力学性能的正交实验方差分析

Tab.3 Orthogonal experimental ANOVA of tensile properties of the PP⁃CGFR/PP⁃LGFR products

图3 拉伸强度和弯曲强度随工艺参数的变化趋势

Fig.3 Variation trend of the tensile and bending strength with process parameters

图4 拉伸样本的应力⁃应变曲线

Fig.4 Stress⁃strain curves of the tensile samples

图5 样本A4的拉伸失效介观形貌

Fig.5 Mesoscopic morphology of the sample A4 tensile failure

图6 样本A24的拉伸失效介观形貌

Fig.6 Mesoscopic morphology of the sample A24 tensile failure

图7 不同拉伸样本失效断面形貌对比

Fig.7 Comparison of failure cross⁃section morphology of the tensile samples

图8 不同弯曲样本的应力⁃应变曲线

Fig.8 Stress⁃strain curves of the bending samples

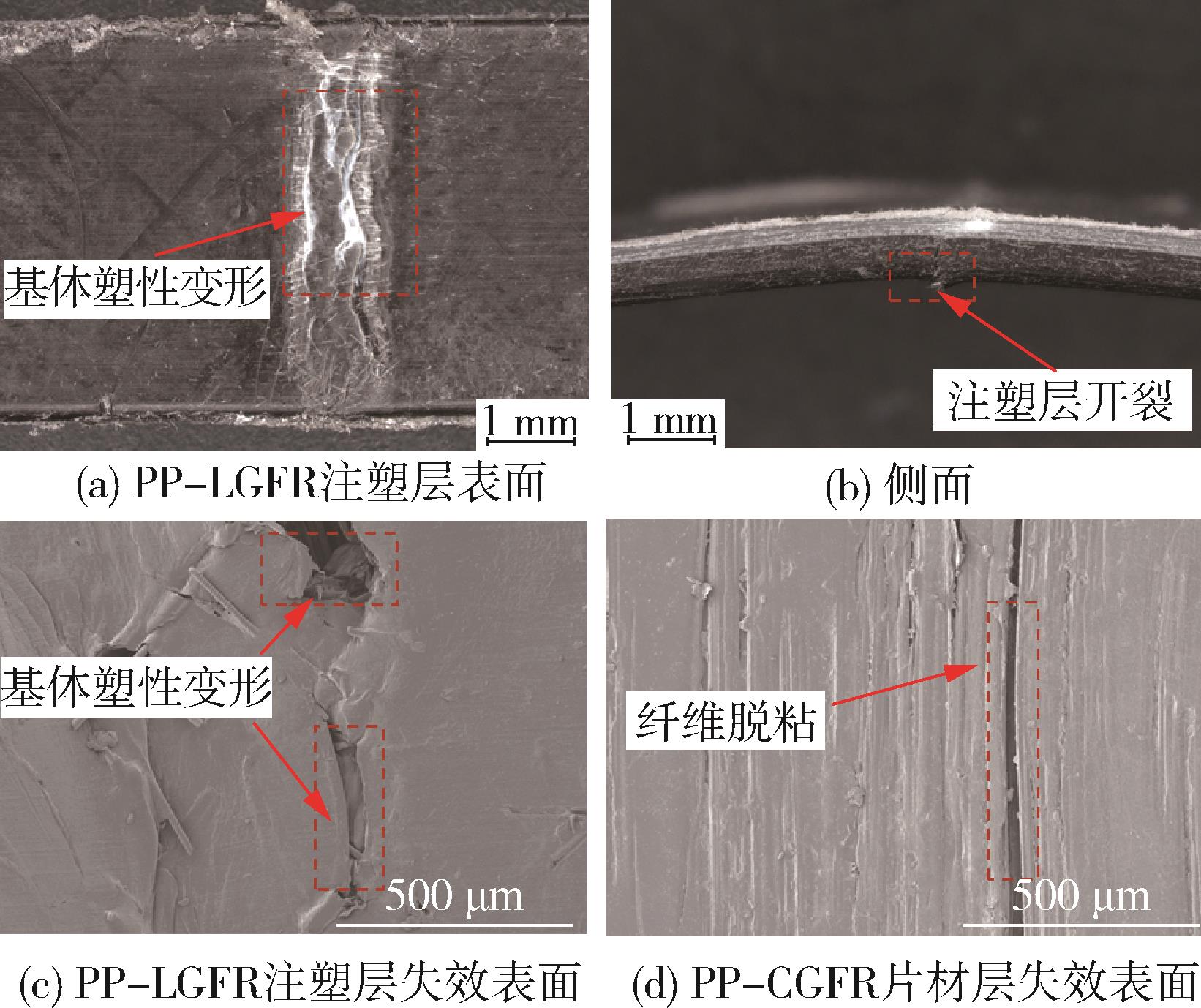

图9 A10弯曲样本失效后的介观及微观形貌

Fig.9 Mesoscopic and microscopic morphology of the sample A10 bending failure

图10 A2弯曲样本失效后的介观及微观形貌

Fig.10 Mesoscopic and microscopic morphology of the sample A2 bending failure

图11 不同弯曲样本失效断面形貌对比

Fig.11 Comparison of failure cross⁃section morphology of the bending samples
