等规聚丁烯⁃1扩链改性及其超临界CO2发泡行为研究

doi:10.19491/j.issn.1001-9278.2023.12.001

中国塑料 ›› 2023, Vol. 37 ›› Issue (12): 1-6.DOI: 10.19491/j.issn.1001-9278.2023.12.001

• 材料与性能 • 下一篇

等规聚丁烯⁃1扩链改性及其超临界CO₂发泡行为研究

宫政, 李为杰, 赵玲, 胡冬冬()

华东理工大学化工学院，化学工程联合国家重点实验室，上海 200237

收稿日期:2023-08-25 出版日期:2023-12-26 发布日期:2023-12-26
通讯作者: 胡冬冬（1989-），男，副教授，从事超临界流体辅助聚合物加工研究，hudd@ecust.edu.cn
E-mail:hudd@ecust.edu.cn
基金资助:
上海市自然科学基金面上项目(20ZR1413700);化学工程联合国家重点实验室开放课题(SKL?ChE?22C02)

Chain⁃extended modification of isotactic polybutene-1 and its supercritical CO₂ foaming behavior

GONG Zheng, LI Weijie, ZHAO Ling, HU Dongdong()

School of Chemical Engineering，State Key Laboratory of Chemical Engineering，East China University of Science and Technology，Shanghai 200237，China

Received:2023-08-25 Online:2023-12-26 Published:2023-12-26
Contact: HU Dongdong E-mail:hudd@ecust.edu.cn

摘要/Abstract

摘要：

以过氧化二异丙苯（DCP）为引发剂、二甲基二硫代氨基甲酸锌（ZDMC）和季戊四醇三丙烯酸酯（PETA）为双单体，制备出具有长链支化结构和交联结构等规聚丁烯⁃1（iPB⁃1），并采用超临界CO₂发泡制备iPB⁃1发泡材料。研究扩链改性对iPB⁃1的熔融结晶、流变行为和发泡行为的影响。结果表明，长链支化结构提高了iPB⁃1的结晶温度并降低了iPB⁃1结晶度；改性iPB⁃1的熔体黏弹性提高、松弛时间增加、剪切稀化现象更为明显，同时表现出显著的应变硬化现象；长链支化改性iPB⁃1具有更宽的发泡温度区间和更均匀的泡孔结构。

关键词: 等规聚丁烯?1, 长链支化, 流变性能, 超临界二氧化碳, 发泡

Abstract:

Isotactic polybutene⁃1 （iPB⁃1） with a long⁃chain branching and cross⁃linking structure was prepared by using dicumyl peroxide as an initiator and zinc dimethyldithiocarbamate （ZDMC） and pentaerythritol triacrylate as dual monomers. Then， iPB⁃1 foams were prepared through supercritical CO₂ foaming. The effects of chain⁃extended modification on the melting， crystallization， rheological， and foaming behaviors of iPB⁃1 were investigated. The results indicated that the long⁃chain branching structure resulted in an increase in the crystallization temperature of iPB⁃1 but a decrease in its crystallinity. The modified iPB⁃1 obtained an improvement in the melt viscoelasticity and relaxation time， resulting in more remarkable shear thinning along with a significant strain⁃hardening phenomenon. The modified iPB⁃1 with a long⁃chain branching structure exhibited a wider foaming temperature window and a more uniform cellular structure.

Key words: isotactic polybutene?1, long chain branching, rheological property, supercritical carbon dioxide, foaming

中图分类号:

TQ325.1⁺5

宫政, 李为杰, 赵玲, 胡冬冬. 等规聚丁烯⁃1扩链改性及其超临界CO₂发泡行为研究[J]. 中国塑料, 2023, 37(12): 1-6.

GONG Zheng, LI Weijie, ZHAO Ling, HU Dongdong. Chain⁃extended modification of isotactic polybutene-1 and its supercritical CO₂ foaming behavior[J]. China Plastics, 2023, 37(12): 1-6.

图/表 9

样品	iPB⁃1/%	DCP/%	PETA/%	ZDMC/%	1010/%	熔体流动速率/g·（10 min）^-1	凝胶含量/%
PB	99.8	0	0	0	0.2	16.24	0
PB/0ZDMC	95.7	0.1	4	0	0.2	61.93	0
PB/2PETA	97.3	0.1	2	0.4	0.2	0.34	0
PB/4PETA	95.3	0.1	4	0.4	0.2	0.48	14
PB/6PETA	93.3	0.1	6	0.4	0.2	6.25	23

表1 改性iPB⁃1配方

Tab.1 Formulations of modified iPB⁃1

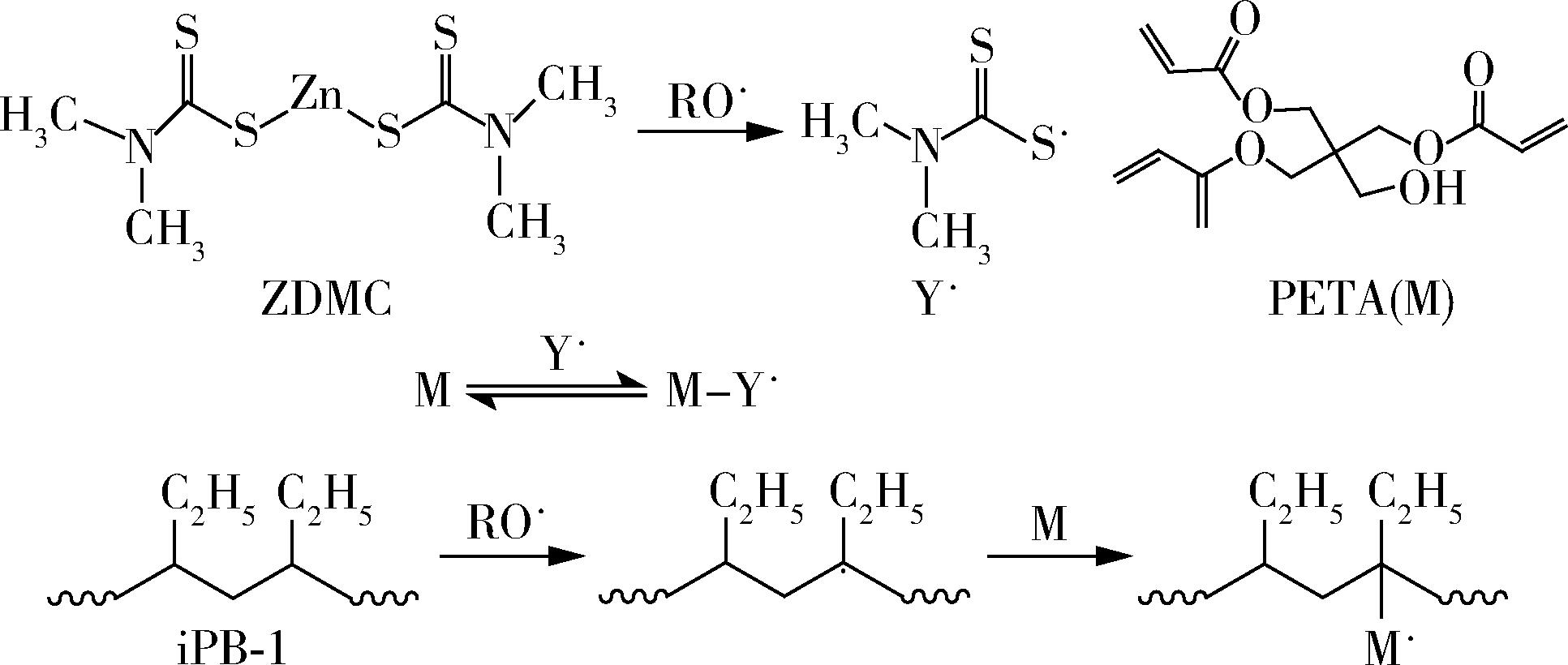

图1 扩链改性iPB⁃1的反应机理

Fig.1 Reaction mechanism of chain⁃extended modified iPB⁃1

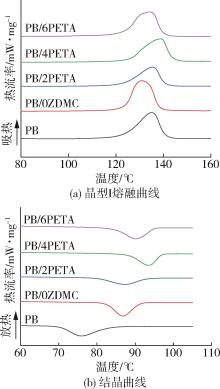

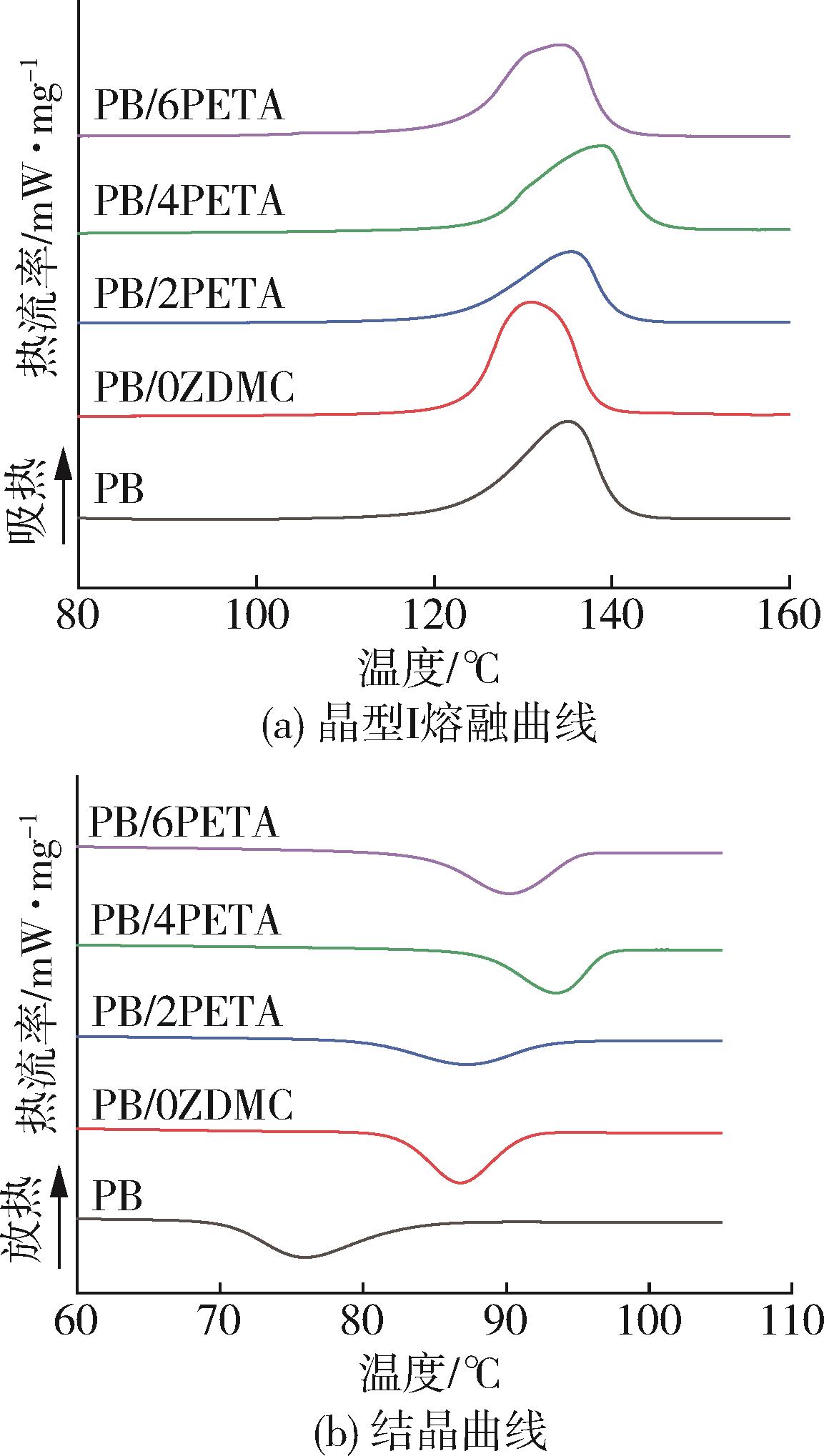

图2 不同改性iPB⁃1的熔融结晶曲线

Fig.2 Melt crystallization curves of different modified iPB⁃1

样品	T_mI/°C	ΔH_mI/J·g^-1	T_c/°C	χ_c/%
PB	135.1	80.93	75.9	57.40
PB/0ZDMC	131.1	76.63	86.8	54.35
PB/2PETA	135.5	58.76	87.2	41.67
PB/4PETA	139.1	73.74	93.3	52.30
PB/6PETA	134.3	79.68	90.2	56.51

表2 改性iPB⁃1的DSC数据

Tab.2 DSC data of modified iPB⁃1

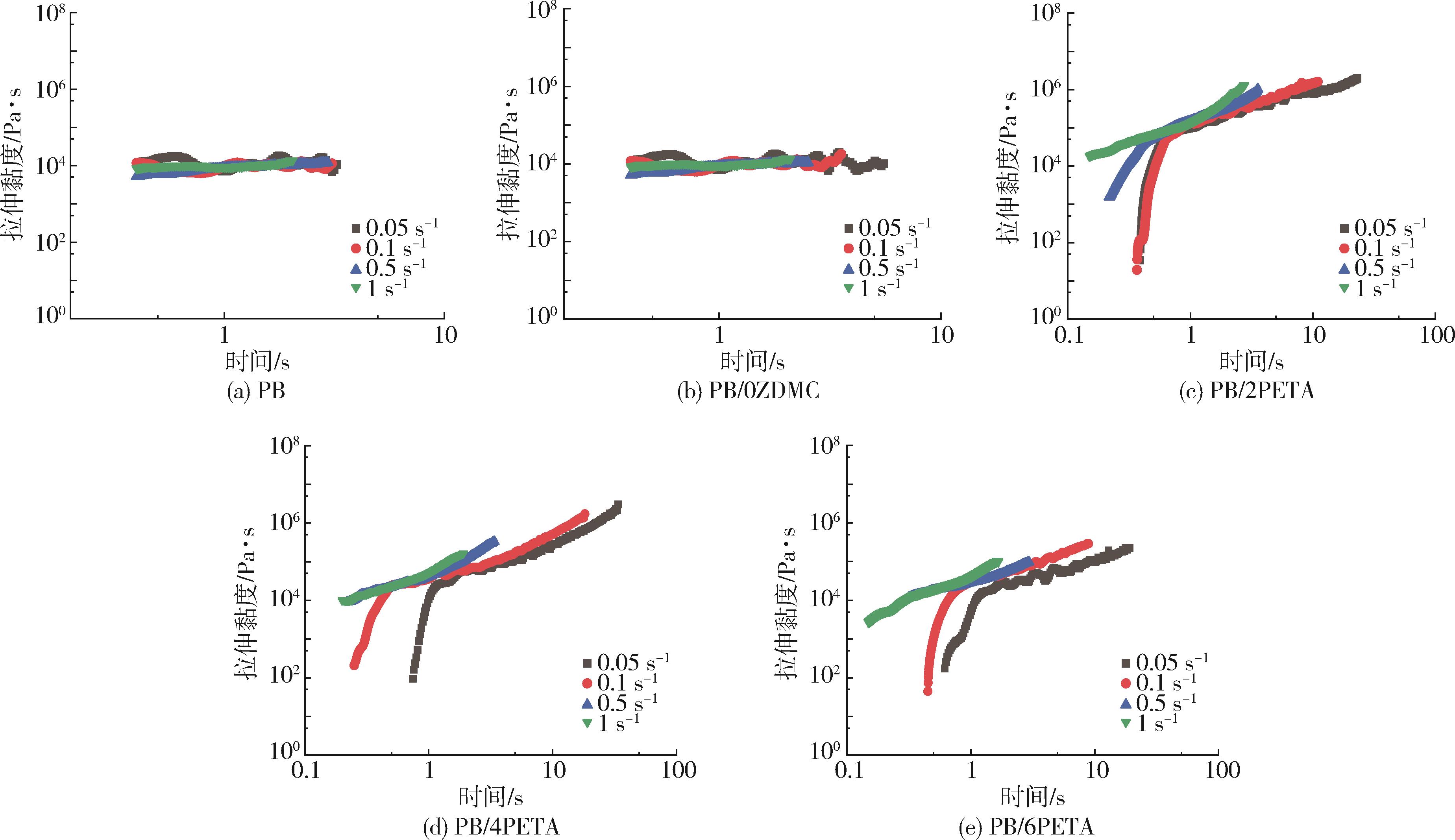

图3 不同改性iPB⁃1的拉伸流变行为

Fig.3 Elongational rheological behavior of different modified iPB⁃1

图4 不同改性iPB⁃1的泡孔形貌

Fig.4 Cell morphologies of different modified iPB⁃1

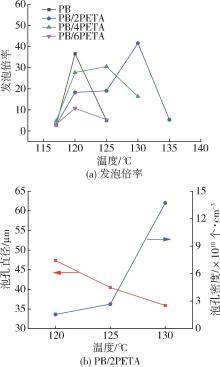

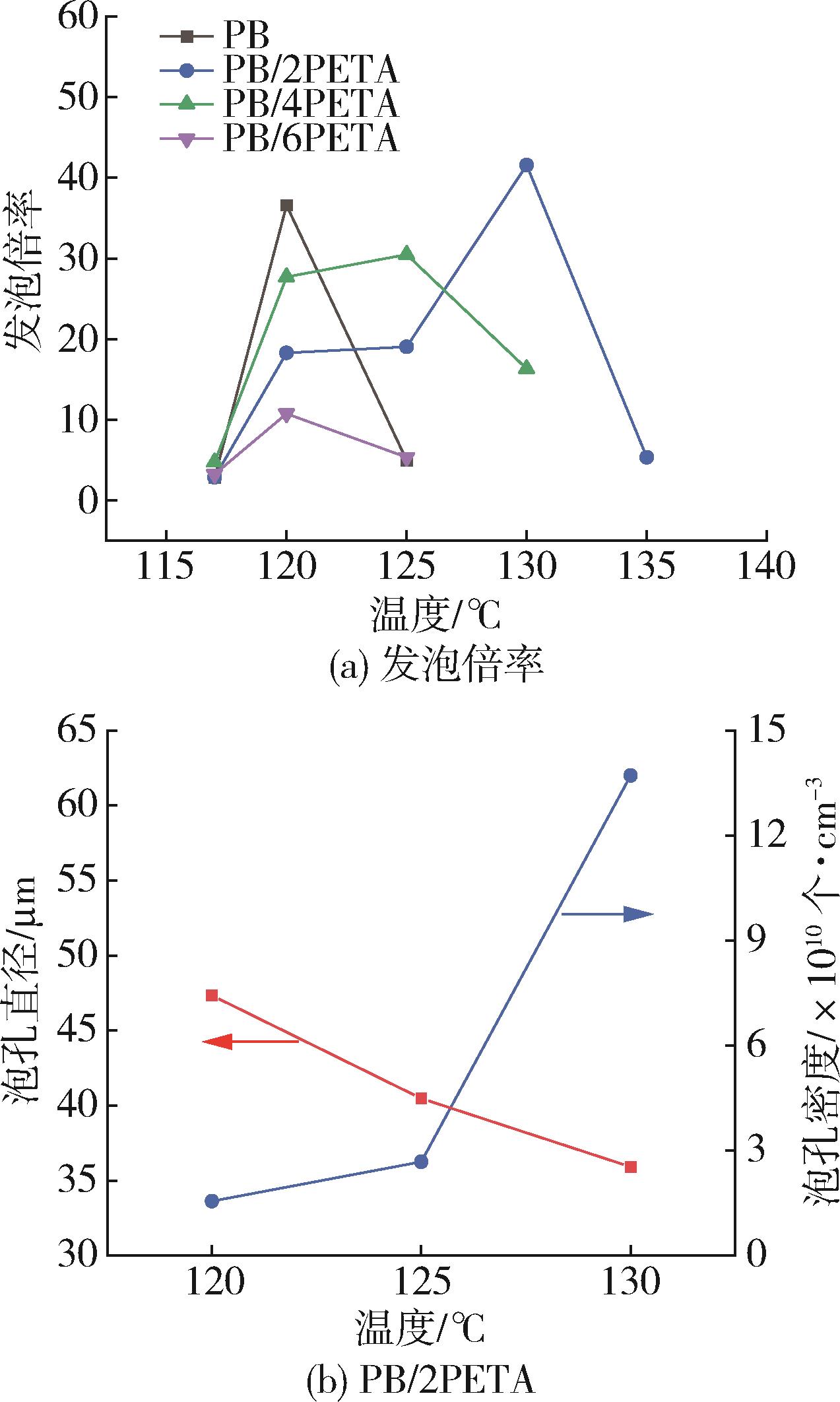

图5 不同改性iPB⁃1的发泡行为

Fig.5 Foaming behavior of different modified iPB⁃1

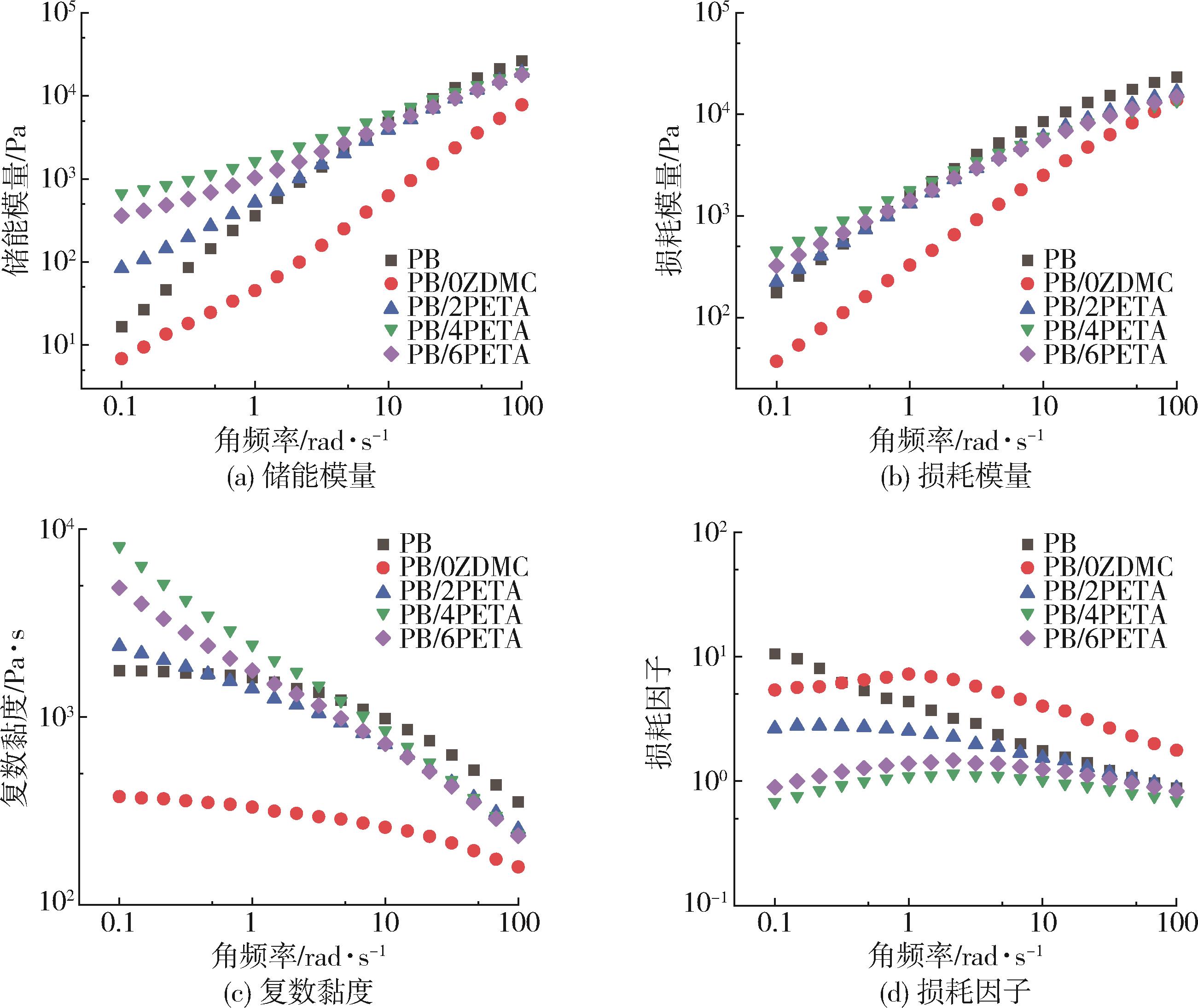

图6 不同改性iPB⁃1的剪切流变行为

Fig.6 Shear rheological behavior of different modified iPB⁃1

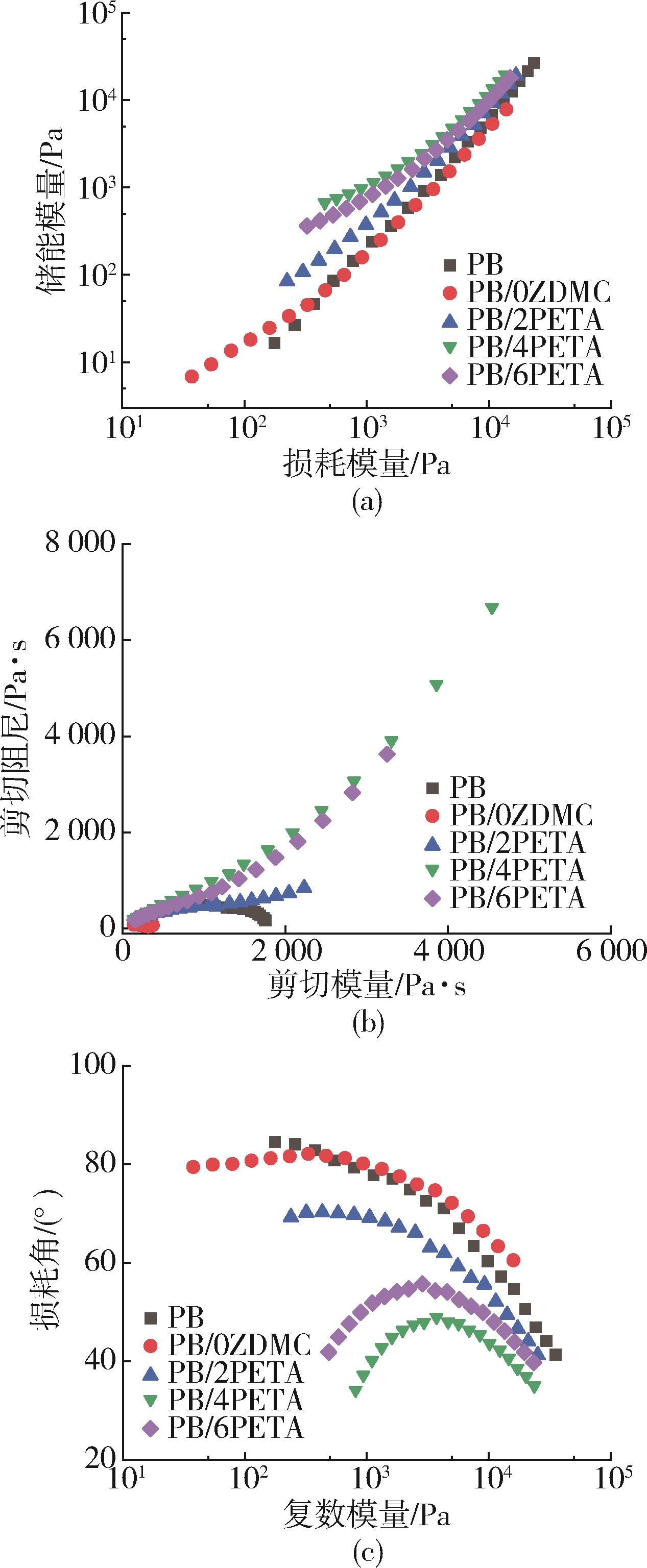

图7 （a） Han图；（b） cole⁃cole图；（c） vGP图

Fig.7 （a） Han plots；（b） cole⁃cole plots；（c） vGP plots

参考文献 16

1	LUCIANI L， SEPPALA J， LOFGREN B. Poly-1⁃butene： Its preparation， properties and challenges［J］. Progress in Polymer Science， 1988， 13（1）： 37⁃62.
2	XU Y， LIU T， LI L， et al. Controlling crystal phase transition from form Ⅱ to I in isotactic poly-1⁃butene using CO₂ ［J］. Polymer， 2012， 53（26）： 6 102⁃6 111.
3	FU P， LI J Q， JIANG S C. Role of chain dynamics in crystal transition of isotactic polybutene-1［J］. Polymer， 2020， 210： 123029.
4	XIN R， GUO Z X， LI Y P， et al. Morphological evidence for the two⁃step Ⅱ⁃I phase transition of isotactic polybutene-1［J］. Macromolecules， 2019， 52（19）： 7 175⁃7 182.
5	LIU L， CHU Z Z， LIAO Y L， et al. Flow⁃induced crystallization in butene-1/1，5⁃hexadiene copolymers： mutual effects of molecular factor and flow stimuli［J］. Macromolecules， 2020， 53（19）： 8 476⁃8 486.
6	XIN R， LI Y P， SHEN H R， et al. The Ⅱ to I phase transition of isotactic poly（1⁃butene） single crystals at an early stage［J］. Macromolecules， 2022， 55（18）： 8 203⁃8 209.
7	HU D D， LI W J， WU K W， et al. Utilization of supercritical CO₂ for controlling the crystal phase transition and cell morphology of isotactic polybutene-1 foams［J］. Journal of CO₂ Utilization， 2022， 66： 102265.
8	索倩倩，乔辉，张亚雄，等. 聚丁烯异相成核发泡行为的研究［J］. 中国塑料， 2016， 30（06）： 7⁃12.
	SUO Q Q， QIAO H， ZHANG Y H， et al. Study on heterogeneous foaming behavior of polybutylene［J］. China Plastics， 2016， 30（06）： 7⁃12.
9	HU D D， XUE K， LIU Z， et al. The essential role of PBS on PBAT foaming under supercritical CO₂ toward green engineering［J］. Journal of CO₂ Utilization， 2022， 60： 101965.
10	GAO X L， CHEN Y C， CHEN P， et al. Supercritical CO₂ foaming and shrinkage resistance of thermoplastic polyurethane/modified magnesium borate whisker composite［J］. Journal of CO₂ Utilization， 2022， 57： 101887.
11	WANG X Y， DIAO X Q， YANG N， et al. Chain extension and modification of polypropylene carbonate using diphenylmethane diisocyanate［J］. Polymer International， 2015， 64（10）： 1491⁃1496.
12	BRYSKIEWICZ A， ZIELENIEWSKA M， PRZYJEMSKA K， et al. Modification of flexible polyurethane foams by the addition of natural origin fillers［J］. Polymer Degradation and Stability， 2016， 132： 32⁃40.
13	HU X Y， LIU H F， GAO Z Y， et al. Blending modification of PHBV/PBS/PEG and its biodegradation［J］. Polymer⁃Plastics Technology and Engineering， 2017， 56（10）： 1 128⁃1 135.
14	WANG L， ISHIHARA S， ANDO M， et al. Fabrication of high expansion microcellular injection⁃molded polypropylene foams by adding long⁃chain branches［J］. Industrial and Engineering Chemistry Research， 2016， 55（46）： 11 970⁃11 982.
15	MCCALLUM T J， KONTOPOULOU M， PARK C B， et al. The rheological and physical properties of linear and branched polypropylene blends［J］. Polymer Engineering and Science， 2007， 47（7）： 1 133⁃1 140.
16	CHIEFARI J， CHONG Y K， ERCOLE F， et al. Living free⁃radical polymerization by reversible addition-fragmentation chain transfer： the RAFT process［J］. Macromolecules， 1998， 31（16）： 5 559⁃5 562.

[1]	焦洋, 王龙震, 蔡卓瑞, 刘荣昊, 张玉霞, 周洪福. 高发泡倍率PBAT泡沫的制备及回弹性能的探究[J]. 中国塑料, 2023, 37(9): 19-27.
[2]	徐杰李广富付栋梁钟进福. PE-LD/PE-HD/CSW的共混改性及发泡性能研究[J]. , 2023, 37(6): 31-36.
[3]	徐杰付栋梁包俊杰李城城钟进福李广富. 辐照交联PVC/环氧树脂固化复合发泡材料的制备及性能[J]. , 2023, 37(3): 35-41.
[4]	孙乙博, 刘亚宁, 芦浩凡, 陈士宏, 王向东, 武丽丽. PA66扩链改性及其超临界CO₂微孔发泡行为研究[J]. 中国塑料, 2023, 37(12): 41-46.
[5]	魏驰原, 解静静, 史培鑫, 高乾宏, 李海霞. 密封用发泡硅橡胶的压缩老化及寿命评估[J]. 中国塑料, 2023, 37(12): 54-59.
[6]	冯英健, 胡冬冬, 魏少龙, 钱军, 熊伟, 姚舜, 赵玲. 长链支化聚对苯二甲酸乙二醇酯的制备及其超临界CO₂挤出发泡性能研究[J]. 中国塑料, 2023, 37(11): 1-9.
[7]	苗丹, 宋玉平, 王文倩. 我国中空吹塑行业发展现状及“十四五”期间重点产品、工艺和设备发展方向[J]. 中国塑料, 2022, 36(9): 57-62.
[8]	李娟, 李莹, 郭晓林, 张晨. 中国挤出聚苯乙烯（XPS）泡沫行业CO₂混合发泡技术安全生产规范[J]. 中国塑料, 2022, 36(9): 160-166.
[9]	郭孝磊, 罗静云, 丁欣, 王雨辰, 聂铭罕, 宋佳洁, 张艳娥, 胡晶. PHBV扩链改性及其发泡行为研究[J]. 中国塑料, 2022, 36(8): 73-79.
[10]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[11]	雷育杰, 陈明焕, 王洁瑶, 陈旺治, 李磊. 回收聚乙烯的交联发泡及其产品性能研究[J]. 中国塑料, 2022, 36(6): 124-129.
[12]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[13]	冀峰, 龚炜华, 张艳, 罗水源, 于庆雨, 朱君秋, 郭江彬. 超临界二氧化碳釜压发泡法制备生物可降解PBAT发泡颗粒[J]. 中国塑料, 2022, 36(5): 122-126.
[14]	李泽洋, 岑兰, 陈胜, 陈伟杰, 杜兵华, 张二帅. 羧基丁腈橡胶/PA12热塑性弹性体的制备及性能研究[J]. 中国塑料, 2022, 36(3): 15-20.
[15]	翟玉娇, 信春玲, 何亚东, 闫宝瑞, 乔林军. 聚丙烯/超临界氮气微孔注塑充模过程工艺参数研究[J]. 中国塑料, 2022, 36(3): 69-74.

等规聚丁烯⁃1扩链改性及其超临界CO₂发泡行为研究

Chain⁃extended modification of isotactic polybutene-1 and its supercritical CO₂ foaming behavior

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 16

相关文章 15

编辑推荐

Metrics

本文评价
