Research progress in superhydrophobic wood surface based on bionic technology

doi:10.19491/j.issn.1001-9278.2022.02.024

Abstract

Abstract:

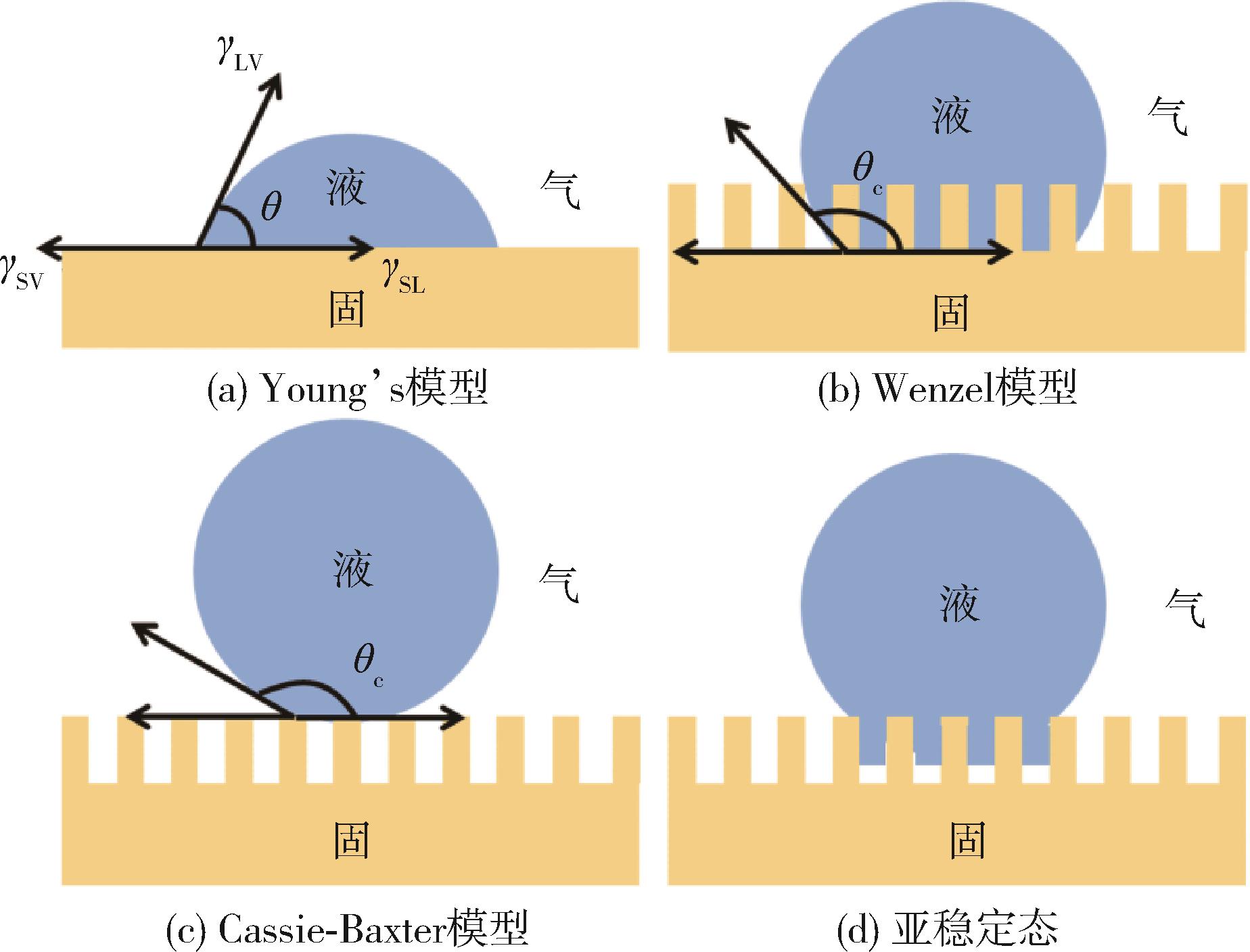

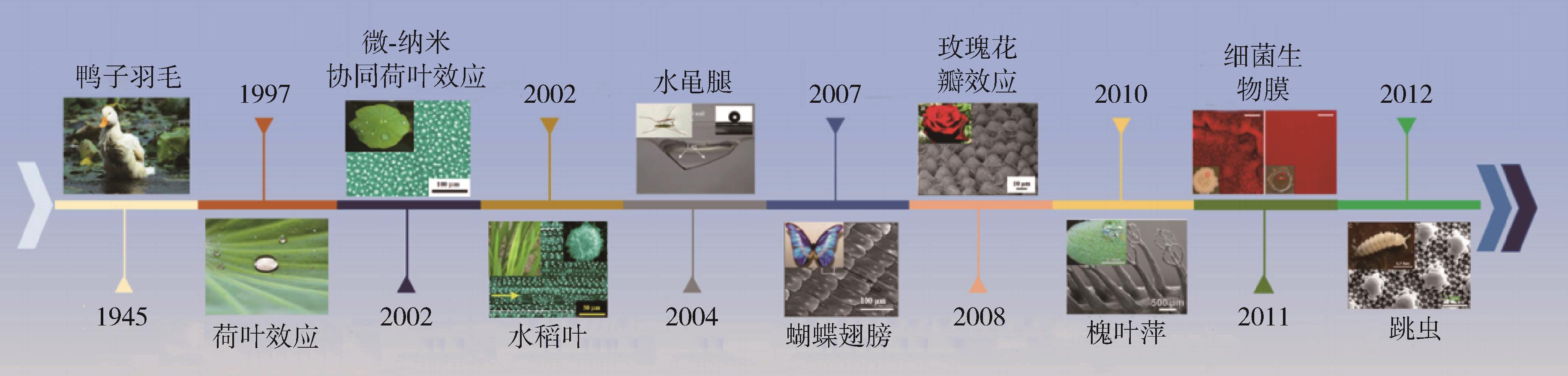

In this paper， the theoretical models of superhydrophobicity and the biomimetic mechanisms of natural superhydrophobic surface were introduced， and the construction methods of wood superhydrophobic surface at home and abroad were reviewed， which included stencil printing method， etching method， graft copolymer method， and sol?gel method. The advantages， disadvantages， and problems of different construction methods for superhydrophobic surface were analyzed. The application prospects of superhydrophobic wood were described. Finally， the challenges and prospects of the study on superhydrophobic wood were proposed．

Key words: superhydrophobic, wood, bionics, modification

CLC Number:

TQ314

QIU Hongbo. Research progress in superhydrophobic wood surface based on bionic technology[J]. China Plastics, 2022, 36(2): 182-196.

Figures/Tables 17

References 82

1	ZELINKS S L ， KIRKER G T ， BISHELL A B ， et al . Effects of wood moisture content and the level of acetylation on brown rot decay［J］. Forests， 2020， 11（3）： 1⁃10.
2	ALTGEN M ， AWAIS M ， ALTGEN D ， et al . Distribution and curing reactions of melamine formaldehyde resin in cells of impregnation⁃modified wood［J］. Scientific Reports， 2020， 10（1）： 1⁃10.
3	LIU M ， GUO F ， WANG H ， et al . Highly stable wood material with low resin consumption via vapor phase furfurylation in cell walls［J］. ACS Sustainable Chemistry & Engineering， 2020， 8（37）： 13 924⁃13 933.
4	BARTHLOTT W ， NEINHUIS C . Purity of the sacred lotus， or escape from contamination in biological surfaces［J］. Planta， 1997， 202（1）： 1⁃8.
5	FEI L ， HE Z ， LACOSTE J D ， et al . A mini review on superhydrophobic and transparent surfaces［J］. The Chemical Record， 2020， 20（11）： 1 257⁃1 268.
6	ERAL H B ， OH J M . Contact angle hysteresis： a review of fundamentals and applications［J］. Colloid and polymer science， 2013， 291（2）： 247⁃260.
7	BHATTACHARYYA R . Technological applications of superhydrophobic coatings： needs and challenges［D］. Bombay：Indian Institute of Technology， 2009.
8	WU Y ， QIAN Z ， LEI Y ， et al . Superhydrophobic modification of cellulose film through light curing polyfluoro resin in situ［J］. Cellulose， 2018， 25（3）： 1 617⁃1 623.
9	WEI D W ， WEI H ， GAUTHIER A C ， et al . Superhydrophobic modification of cellulose and cotton textiles： Metho⁃dologies and applications［J］. Journal of Bioresources and Bioproducts， 2020， 5（1）： 1⁃15.
10	廖正芳，张伟，孟小琪，等 .基于单宁酸制备可喷涂超疏水材料［J］.精细化工，2020，37（5）：893⁃897，918.
	LIAO Z F ， ZHANG W ， MENG X Q ， et al . Preparation of sprayable superhydrophobic materials based on tannic acid［J］. Fine Chemicals， 2020， 37（5）：893⁃897，918.
11	王秋雨，乌日娜，王高升 .纤维素基超疏水材料的研究概况［J］.中国造纸，2019，38（9）：69⁃73.
	WANG Q Y ， WU R N ， WAN G S . Research progress of cellulose based super⁃hydrophobic materials［J］. China Pulp & Paper， 2019， 38（9）： 69⁃73.
12	YIN Y ， HUANG R ， ZHANG W ， et al . Superhydrophobic⁃superhydrophilic switchable wettability via TiO₂ photoinduction electrochemical deposition on cellulose substrate［J］. Chemical Engineering Journal， 2016， 289： 99⁃105.
13	XIE L ， TANG Z ， JIANG L ， et al . Creation of superhydrophobic wood surfaces by plasma etching and thin⁃film deposition［J］. Surface and coatings technology， 2015， 281： 125⁃132.
14	TEISALA H ， TUOMINEN M ， KUUSIPALO J . Superhydrophobic coatings on cellulose⁃based materials： fabrication， properties， and applications［J］. Advanced Materials Interfaces， 2014， 1（1）： 1300026.
15	YOUNG T. III . An essay on the cohesion of fluids［J］. Philosophical Transactions of the Royal Society of London， 1 805，95： 65⁃87.
16	WENZEL R N . Resistance of solid surfaces to wetting by water［J］. Industrial & Engineering Chemistry， 1936， 28（8）： 988⁃994.
17	ZHU M ， ZUO W ， YU H ， et al . Superhydrophobic surface directly created by electrospinning based on hydrophi⁃lic material［J］. Journal of materials science， 2006， 41（12）： 3 793⁃3 797.
18	CASSIE A B D ， BAXTER S . Wettability of porous surfaces［J］. Transactions of the Faraday society， 1944， 40： 546⁃551.
19	朱朋辉，陈港，文执成 .超疏水纸张的制备及其应用的研究进展［J］.造纸科学与技术，2017，36（1）：40⁃45.
	ZHU P H ， CHEN G ， WEN Z C . Research progress in preparation and application of superhydrophobic papers［J］. Paper Science & Technology， 2017， 36（1）： 40⁃45.
20	滕玉红，王思佳，葛梦晗，等 . 仿生超疏水表面的构建及应用研究进展［J］. 上海包装， 2018， 284（10）：42⁃46.
21	SI Y ， DONG Z ， JIANG L . Bioinspired designs of superhydrophobic and superhydrophilic materials［J］. ACS central science， 2018， 4（9）： 1 102⁃1 112.
22	JIN M ， XING Q ， CHEN Z . A review： natural superhydrophobic surfaces and applications［J］. Journal of Biomaterials and Nanobiotechnology， 2020， 11（2）： 110.
23	JEEVAHAN J ， CHANDRASEKARAN M ， JOSEPH G B ， et al . Superhydrophobic surfaces： a review on fundamentals， applications， and challenges［J］. Journal of Coa⁃tings Technology and Research， 2018， 15（2）： 231⁃250.
24	SAS I ， GORGA R E ， JOINES J A ， et al . Literature review on superhydrophobic self‐cleaning surfaces produced by electrospinning［J］. Journal of Polymer Science Part B： Polymer Physics， 2012， 50（12）： 824⁃845.
25	赵美蓉，周惠言，康文倩，等 .超疏水表面制备方法的比较［J］.复合材料学报，2021，38（2）：361⁃379.
	ZHAO M R ， ZHOU H Y ， KANG W Q ， et al . Comparison of methods for fabricating superhydrophobic surface［J］. Acta Materiae Compositae Sinica，2021，38（2）：361⁃379.
26	GUAN H ， HAN Z ， CAO H ， et al . Characterization of multi⁃scale morphology and superhydrophobicity of water bamboo leaves and biomimetic polydimethylsiloxane （PDMS） replicas［J］. Journal of Bionic Engineering， 2015， 12（4）： 624⁃633.
27	杨晓华，肖建华，欧军飞 .仿美人蕉微纳结构制备超疏水材料［J］.中国塑料，2013，27（8）：77⁃80.
	YANG X H ， XIAO J H ， OU J F . Preparation of super⁃hydrophobic material by imitating the micro⁃nano structure of canna leaf［J］. China Plastics， 2013， 27（8）： 77⁃80.
28	杨玉山，沈华杰，邱坚 .基于模板印刷法的仿生超疏水木材的研制［J］.西南林业大学学报（自然科学），2018，38（6）：187⁃191.
	YANG Y S ， SHEN H J ， QIU J . Biomimetic superhydrophobic wood based on template imprint［J］. Journal of Southwest Forestry University， 2018， 38（6）： 187⁃191.
29	GHASEMLOU M ， DAVER F ， IVANOVA E P ， et al . Bio⁃inspired sustainable and durable superhydrophobic materials： from nature to market［J］. Journal of Materials Chemistry A， 2019， 7（28）： 16 643⁃16 670.
30	YANG Y ， HE H ， LI Y ， et al . Using nanoimprint lithography to create robust， buoyant， superhydrophobic PVB/SiO₂ coatings on wood surfaces inspired by red roses petal［J］. Scientific reports， 2019， 9（1）： 1⁃9.
31	BAO W ， LIANG D ， ZHANG M ， et al . Durable， high conductivity， superhydrophobicity bamboo timber surface for nanoimprint stamps［J］. Progress in Natural Science： Materials International， 2017， 27（6）： 669⁃673.
32	ZHENG Z ， ZENG Y ， YAO R ， et al . All⁃sputtered， flexi⁃ble， bottom⁃gate IGZO/Al₂O₃ bi⁃layer thin film transistors on PEN fabricated by a fully room temperature process［J］. Journal of Materials Chemistry C， 2017， 5（28）： 7 043⁃7 050.
33	SUN J ， BHUSHAN B . Nanomanufacturing of bioinspired surfaces［J］. Tribology International， 2019， 129： 67⁃74.
34	解林坤，郑绍江，杜官本 .木材表面等离子体刻蚀和沉积碳氟薄膜的超疏水性［J］.林业科学，2017，53（4）：121⁃128.
	XIE L K ， ZHENG S J ， DU G B . The superhydrophobic properties for wood surfaces by plasma etching and deposition of fluorocarbon film［J］. Scientia Silvae Sinicae， 2017， 53（4）： 121⁃128.
35	CORTESE B ， CASCHERA D ， FEDERICI F ， et al . Superhydrophobic fabrics for oil–water separation through a diamond like carbon （DLC） coating［J］. Journal of Materials Chemistry A， 2014， 2（19）： 6 781⁃6 789.
36	KIM S ， KIM K ， JUN G ， et al . Wood⁃nanotechnology⁃based membrane for the efficient purification of oil⁃in⁃water emulsions［J］. ACS nano， 2020， 14（12）： 17 233⁃17 240.
37	WANG K ， LIU X ， TAN Y ， et al . Two⁃dimensional membrane and three⁃dimensional bulk aerogel materials via top⁃down wood nanotechnology for multibehavioral and reusable oil/water separation［J］. Chemical Enginee⁃ring Journal， 2019， 371： 769⁃780.
38	ZHU Z ， FU S ， LUCIA L A . A fiber⁃aligned thermal⁃managed wood⁃based superhydrophobic aerogel for efficient oil recovery［J］. ACS Sustainable Chemistry & Engineering， 2019， 7（19）： 16 428⁃16 439.
39	LEE S Y ， RAHMAWAN Y ， YANG S . Transparent and superamphiphobic surfaces from mushroom⁃like micropillar arrays［J］. ACS applied materials & interfaces， 2015， 7（43）： 24 197⁃24 203.
40	WANG Y ， TANG Z ， LU S ， et al . Superhydrophobic wood grafted by poly （2⁃（perfluorooctyl） ethyl methacrylate） via ATRP with self⁃cleaning， abrasion resistance and anti⁃mold properties［J］. Holzforschung， 2020， 74（8）： 799⁃809.
41	DENG B ， CAI R ， YU Y ， et al . Laundering durability of superhydrophobic cotton fabric［J］. Advanced Materials， 2010， 22（48）： 5 473⁃5 477.
42	巫龙辉，卢生昌，林新兴，等 .纤维素基超疏水材料的研究进展［J］.林产化学与工业，2016，36（6）：119⁃126.
	WU L H ， LU S C ， LIN X X ， et al . Research progress in superhydrophobic cellulose⁃based materials［J］. Chemistry and Industry of Forest Products， 2016， 36（6）： 119⁃126.
43	SÈBE G ， BROOK M A . Hydrophobization of wood surfaces： covalent grafting of silicone polymers［J］. Wood Science and Technology， 2001， 35（3）： 269⁃282.
44	LIN W ， HUANG Y ， LI J ， et al . Preparation of highly hydrophobic and anti⁃fouling wood using poly （methylhydrogen） siloxane［J］. Cellulose， 2018， 25（12）： 7 341⁃7 353.
45	GAO J ， LIN W ， LIN S ， et al . Environment⁃friendly and two⁃component method for fabrication of highly hydrophobic wood using poly （methylhydrogen） siloxane［J］. Polymers， 2021， 13（1）： 124.
46	PRATIWI N ， ARIEF S ， WELLIA D V . Self⁃cleaning material based on superhydrophobic coatings through an environmentally friendly sol⁃gel method［J］. Journal of Sol⁃Gel Science and Technology， 2020， 96（3）： 669⁃678.
47	田根林，马欣欣，吕黄飞，等 .溶胶凝胶法制备超疏水竹材［J］.东北林业大学学报，2015，43（2）：84⁃86，97.
	TIAN G L ， MA X X ， LV H F ， et al . Super⁃hydrophobic preparation for bamboo by sol⁃gel progress［J］. Journal of Northeast Forestry University， 2015， 43（2）：84⁃86，97.
48	LIU F ， WANG S ， ZHANG M ， et al . Improvement of mechanical robustness of the superhydrophobic wood surface by coating PVA/SiO₂ composite polymer［J］. Applied Surface Science， 2013， 280： 686⁃692.
49	TU K ， WANG X ， KONG L ， et al . Fabrication of robust， damage⁃tolerant superhydrophobic coatings on naturally micro⁃grooved wood surfaces［J］. RSC Advances， 2016， 6（1）： 701⁃707.
50	YANG Y ， SHAN L ， SHEN H ， et al . Manufacturing of robust superhydrophobic wood surfaces based on PEG⁃functionalized SiO₂/PVA/PAA/fluoropolymer hybrid transparent coating［J］. Progress in Organic Coatings， 2021， 154： 106186.
51	WANG H ， ZHOU H ， GESTOS A ， et al . Robust， electro⁃conductive， self⁃healing superamphiphobic fabric prepared by one⁃step vapour⁃phase polymerisation of poly （3， 4⁃ethylenedioxythiophene） in the presence of fluorinated decyl polyhedral oligomeric silsesquioxane and fluorinated alkyl silane［J］. Soft Matter， 2013， 9（1）： 277⁃282.
52	HUANG J ， LYU S ， FU F ， et al . Green preparation of a cellulose nanocrystals/polyvinyl alcohol composite superhydrophobic coating［J］. RSC Advances， 2017， 7（33）： 20 152⁃20 159.
53	YANG R ， LIANG Y ， HONG S ， et al . Novel low⁃temperature chemical vapor deposition of hydrothermal delignified wood for hydrophobic property［J］. Polymers， 2020， 12（8）： 1757.
54	刘明，吴义强，卿彦，等 .木材仿生超疏水功能化修饰研究进展［J］.功能材料，2015，46（14）：14 012⁃14 018.
	LIU M ， WU Y Q ， QING Y ， et al . Progress in the research of functional modification on bionic fabrication of superhydrophobic wood［J］. Journal of Functional Mate⁃rials， 2015， 46（14）： 14 012⁃14 018.
55	NIE K ， XU L ， QIAN T ， et al . Fabrication of a robust and flame⁃retardant alooh⁃lignocellulose composite with a lotus⁃leaf⁃like superhydrophobic coating［J］. Journal of Wood Chemistry and Technology， 2020， 40（1）： 44⁃57.
56	WANG F ， LI S ， WANG L . Fabrication of artificial super⁃hydrophobic lotus⁃leaf⁃like bamboo surfaces through soft lithography［J］. Colloids and Surfaces A： physicochemical and engineering aspects， 2017， 513： 389⁃395.
57	DAHLE S ， MEUTHEN J ， GUSTUS R ， et al . Superhydrophilic coating of pine wood by plasma functionalization of self⁃assembled polystyrene spheres［J］. Coatings， 2021， 11（2）： 114.
58	JANESCH J ， ARMINGER B ， GINDL⁃ALTMUTTER W ， et al . Superhydrophobic coatings on wood made of plant oil and natural wax［J］. Progress in Organic Coa⁃tings， 2020， 148： 105891.
59	LIN L ， CAO J ， ZHANG J ， et al . Enhanced anti⁃mold property and mechanism description of Ag/TiO₂ wood⁃based nanocomposites formation by ultrasound⁃and vacuum⁃impregnation［J］. Nanomaterials， 2020， 10（4）： 682.
60	ARMINGER B ， GINDL⁃ALTMUTTER W ， KECKES J ， et al . Facile preparation of superhydrophobic wood surfaces via spraying of aqueous alkyl ketene dimer dispersions［J］. RSC Advances， 2019， 9（42）： 24 357⁃24 367.
61	OU J ， ZHAO G ， WANG F ， et al . Durable superhydrophobic wood via one⁃step immersion in composite silane solution［J］. ACS Omega， 2021， 6（11）： 7 266⁃7 274.
62	ZHAO F ， TANG T ， HOU S ， et al . Preparation and synergistic effect of chitosan/sodium Phytate/MgO nanoparticle fire⁃retardant coatings on wood substrate through layer⁃by⁃layer self⁃assembly［J］. Coatings， 2020， 10（9）： 848.
63	WAN Y ， HOU S ， GUO M ， et al . Surface properties of spray⁃assisted layer⁃by⁃layer electrostatic self⁃assembly treated wooden take⁃off board［J］. Applied Sciences， 2021， 11（2）： 836.
64	GU H ， ZHANG Q ， GU J ， et al . Facile preparation of superhydrophobic silica nanoparticles by hydrothermal⁃assis⁃ted sol⁃gel process and effects of hydrothermal time on surface modification［J］. Journal of Sol⁃Gel Science and Technology， 2018， 87（2）： 478⁃485.
65	XING D ， ZHANG Y ， HU J ， et al . Highly hydrophobic and self⁃cleaning heat⁃treated larix spp. Prepared by TiO₂ and ZnO particles onto wood surface［J］. Coatings， 2020， 10（10）： 986.
66	XIA M ， YANG T ， CHEN S ， et al . Fabrication of superhydrophobic eucalyptus wood surface with self⁃cleaning performance in air and oil environment and high durability［J］. Colloid and Interface Science Communications， 2020， 36： 100264.
67	YANG H ， WANG S ， WANG X ， et al . Wood⁃based composite phase change materials with self⁃cleaning superhydrophobic surface for thermal energy storage［J］. Applied Energy， 2020， 261： 114481.
68	WANG J ， LU Y ， CHU Q ， et al . Facile construction of superhydrophobic surfaces by coating fluoroalkylsilane/silica composite on a modified hierarchical structure of wood［J］. Polymers， 2020， 12（4）： 1⁃12.
69	TU K ， WANG X ， KONG L ， et al . Facile preparation of mechanically durable， self⁃healing and multifunctional superhydrophobic surfaces on solid wood［J］. Materials & Design， 2018， 140： 30⁃36.
70	WANG N ， WANG Q ， XU S ， et al . Robust superhydrophobic wood surfaces with mechanical durability［J］. Colloids and Surfaces A： Physicochemical and Engineering Aspects， 2021， 608： 125624.
71	ZHAO M ， TAO Y ， WANG J ， et al . Facile preparation of superhydrophobic porous wood for continuous oil⁃water separation［J］. Journal of Water Process Engineering， 2020， 36： 101279.
72	GUAN H ， CHENG Z ， WANG X . Highly compressible wood sponges with a spring⁃like lamellar structure as effective and reusable oil absorbents［J］. ACS Nano， 2018， 12（10）： 10 365⁃10 373.
73	AL⁃QAHTANI S ， ALJUHANI E ， FELALY R ， et al . Development of photoluminescent translucent wood toward photochromic smart window applications［J］. Industrial & Engineering Chemistry Research， 2021， 60（23）： 8 340⁃8 350.
74	HSIEH C T ， CHANG B S ， LIN J Y . Improvement of water and oil repellency on wood substrates by using fluorinated silica nanocoating［J］. Applied surface science， 2011， 257（18）： 7 997⁃8 002.
75	LI J ， LU Y ， WU Z ， et al . Durable， self⁃cleaning and superhydrophobic bamboo timber surfaces based on TiO₂ films combined with fluoroalkylsilane［J］. Ceramics International， 2016， 42（8）： 9 621⁃9 629.
76	YANG Y ， SHEN H ， QIU J . Fabrication of biomimetic robust self⁃cleaning superhydrophobic wood with canna⁃leaf⁃like micro/nanostructure through morph⁃genetic me⁃thod improved water⁃， UV⁃， and corrosion resistance properties［J］. Journal of Molecular Structure， 2020， 1219： 128616.
77	王小青，孟军旺，程志泳，等 .木材耐久性超疏水表面构建研究进展［J］.林业工程学报，2020，5（3）：13⁃20.
	WANG X Q ， MENG J W ， CHENG Z Y ， et al . Research progress of durable superhydrophobic wood surface［J］. China Forestry Science and Technology， 2020， 5（3）： 13⁃20.
78	ZHANG X ， SI Y ， MO J ， et al . Robust micro⁃nanoscale flowerlike ZnO/epoxy resin superhydrophobic coating with rapid healing ability［J］. Chemical Engineering Journal， 2017， 313： 1 152⁃1 159.
79	JIA S ， LU Y ， LUO S ， et al . Thermally⁃induced all⁃damage⁃healable superhydrophobic surface with photocatalytic performance from hierarchical BiOCl［J］. Chemical Engineering Journal， 2019， 366： 439⁃448.
80	JIN C ， LI J ， HAN S ， et al . A durable， superhydrophobic， superoleophobic and corrosion⁃resistant coating with rose⁃like ZnO nanoflowers on a bamboo surface［J］. App⁃lied surface science， 2014， 320： 322⁃327.
81	LI J ， SUN Q ， YAO Q ， et al . Fabrication of robust superhydrophobic bamboo based on ZnO nanosheet networks with improved water⁃， UV⁃， and fire⁃resistant properties［J］. Journal of Nanomaterials， 2015， 9： 1⁃9.
82	MA T ， LI L ， MEI C ， et al . Construction of sustainable， fireproof and superhydrophobic wood template for efficient oil/water separation［J］. Journal of Materials Science， 2021， 56（9）： 5 624⁃5 636.

类型	制备方法	优点	缺点	参考文献

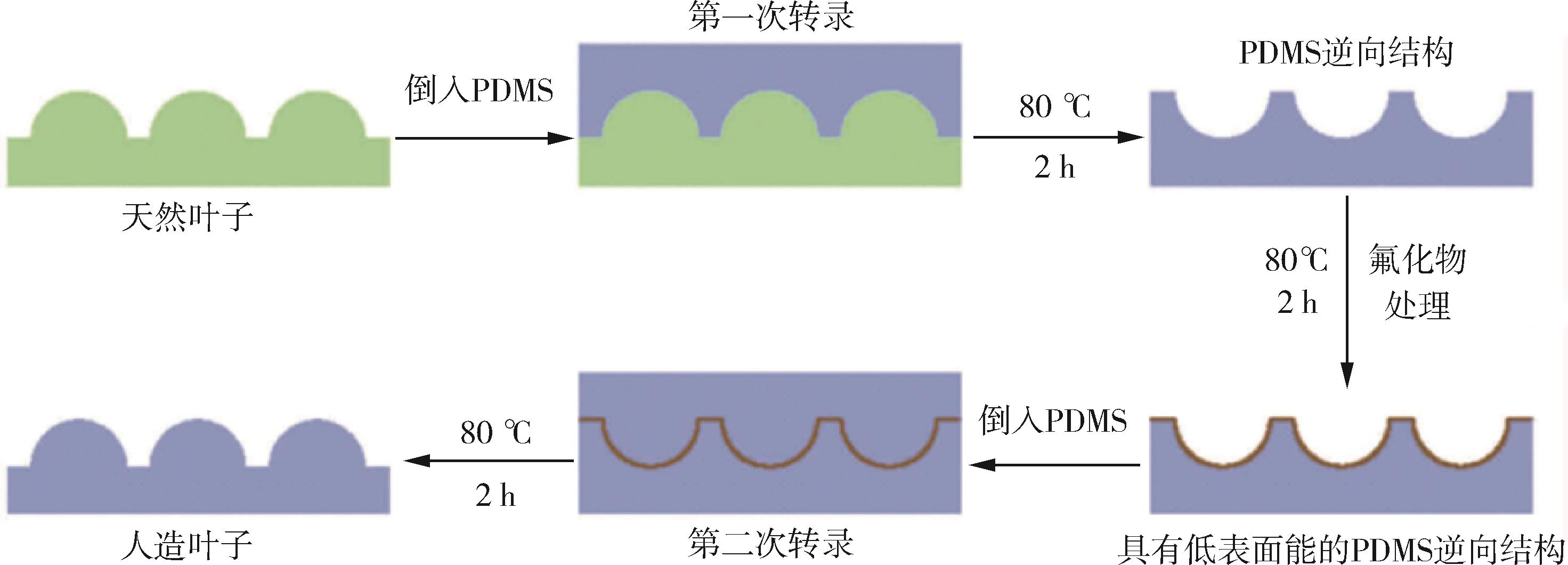

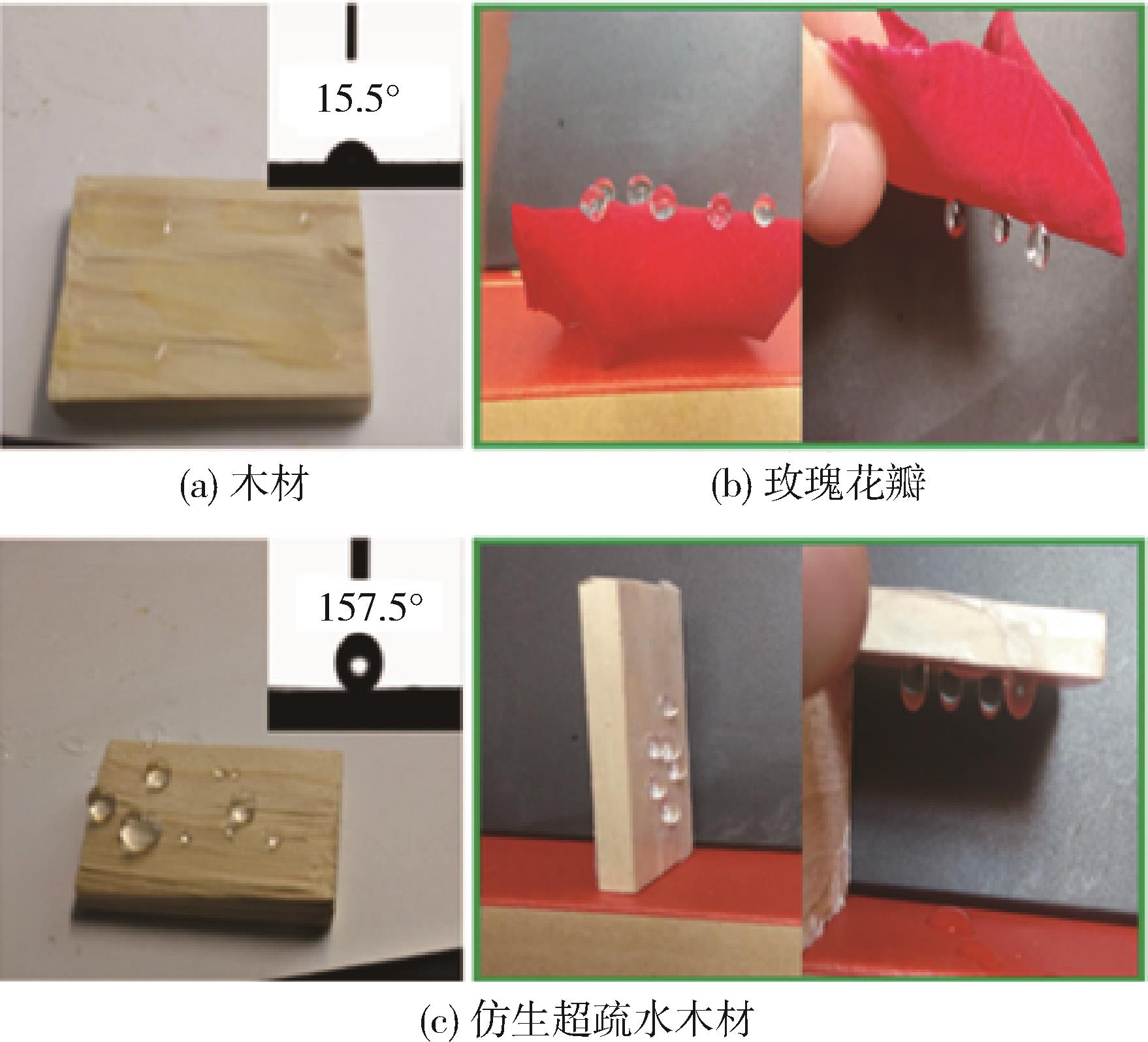

自上而下方法	自然基底模板法	基底材料来源广泛，操作简单，成本低	难以大规模生产，复制过程中结构易变形	［26⁃28，55］

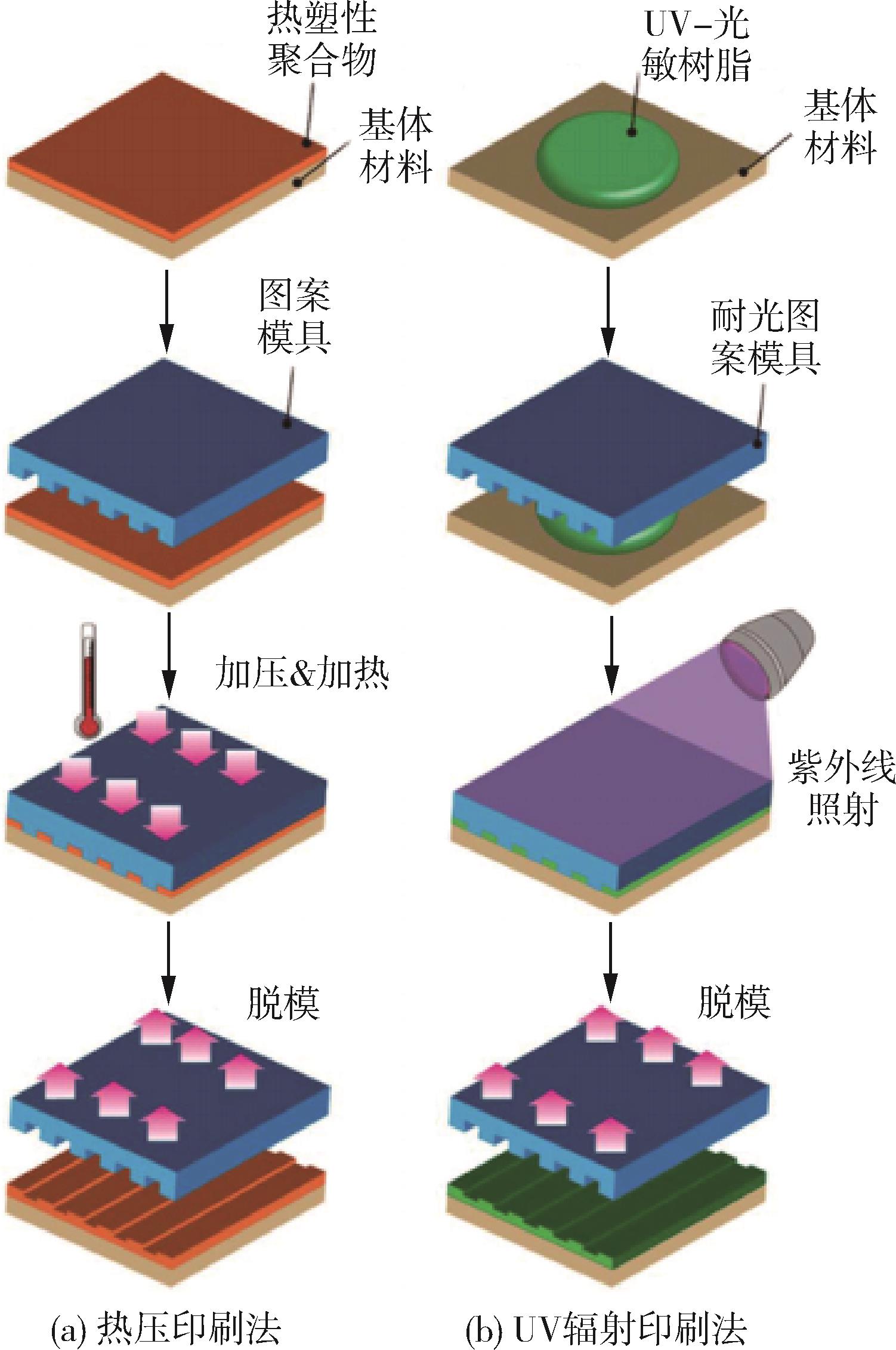

	人工基底模板法	可大规模生产，操作方便，可重复使用	需要昂贵的刻蚀设备，剥离时容易破坏结构	［30⁃31，56］

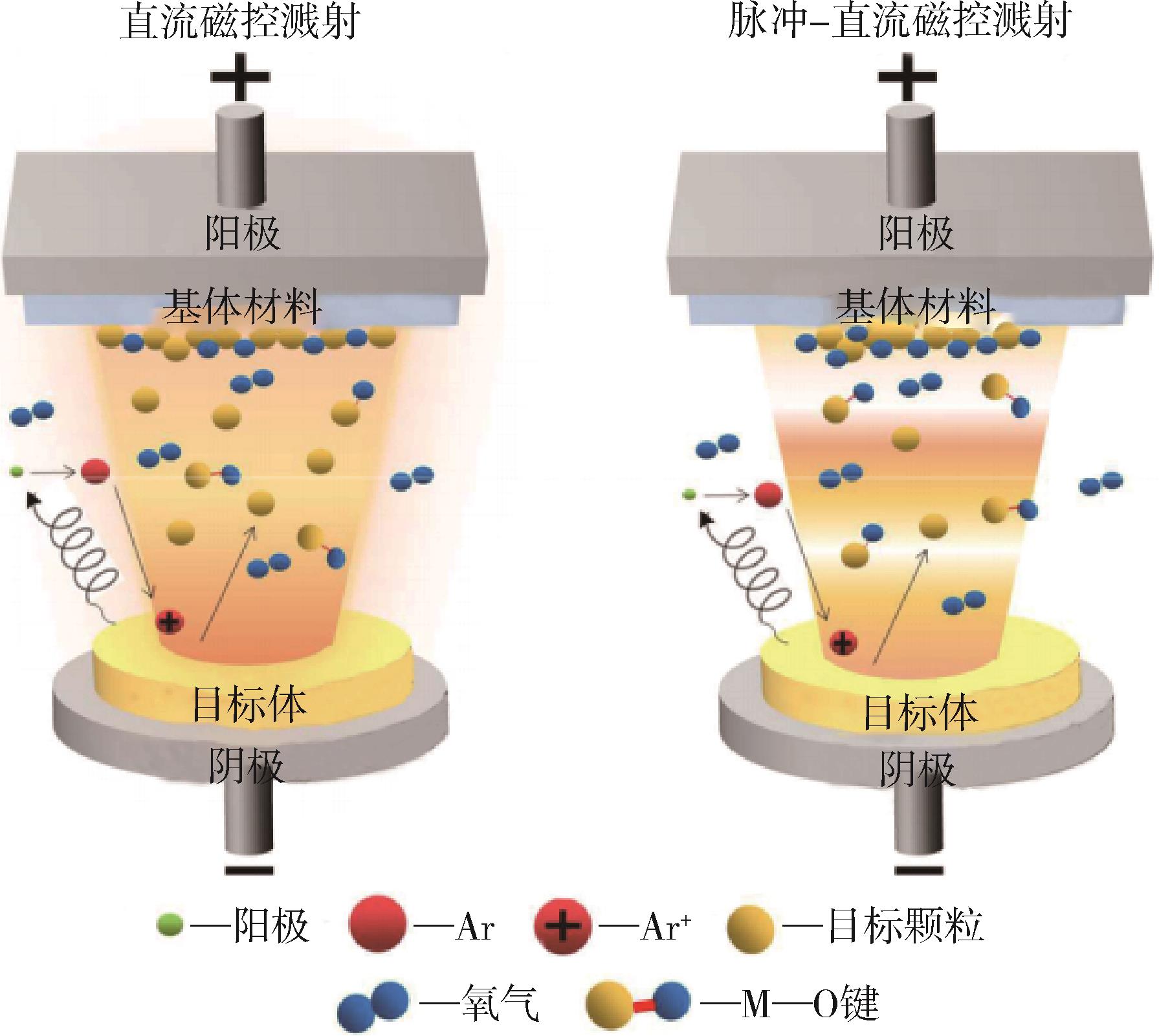

	等离子体刻蚀法	操作简单，表面均匀性好	设备比较昂贵，反应条件苛刻	［34⁃35，57］

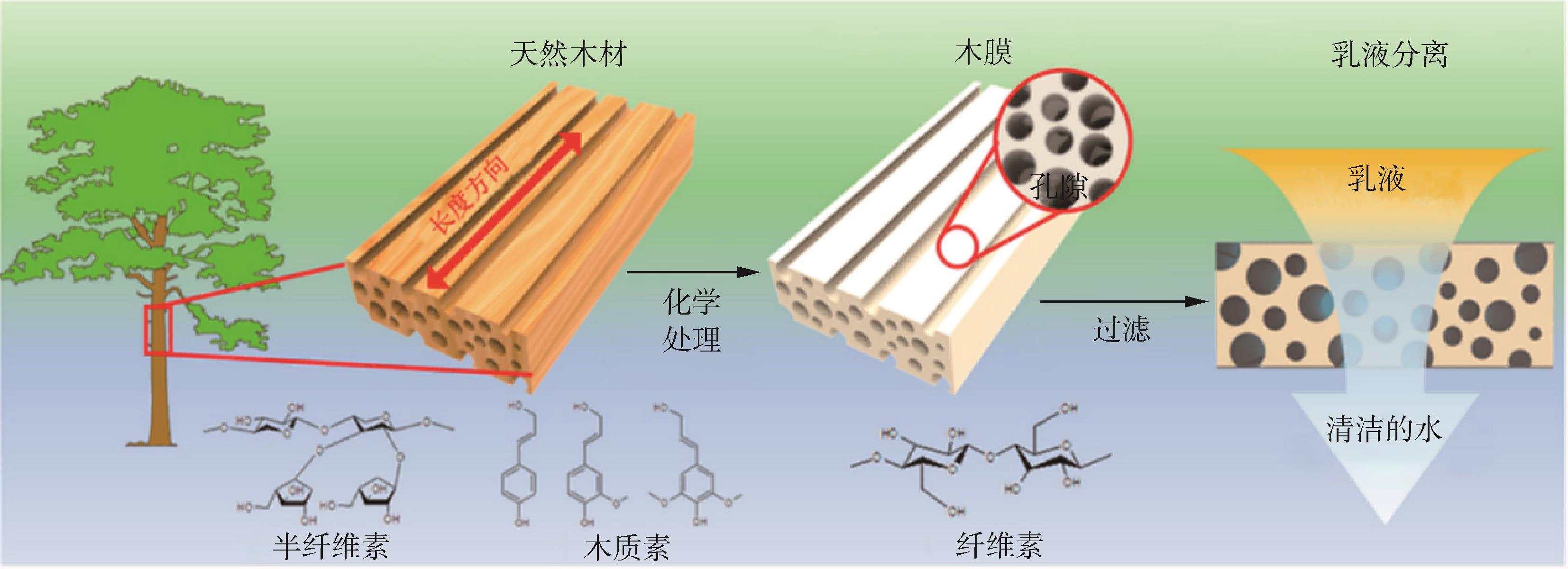

	化学刻蚀法	成本低，适合工业化生产，界面结合强度高	化学试剂污染环境，破坏基材结构、强度降低	［36⁃38］

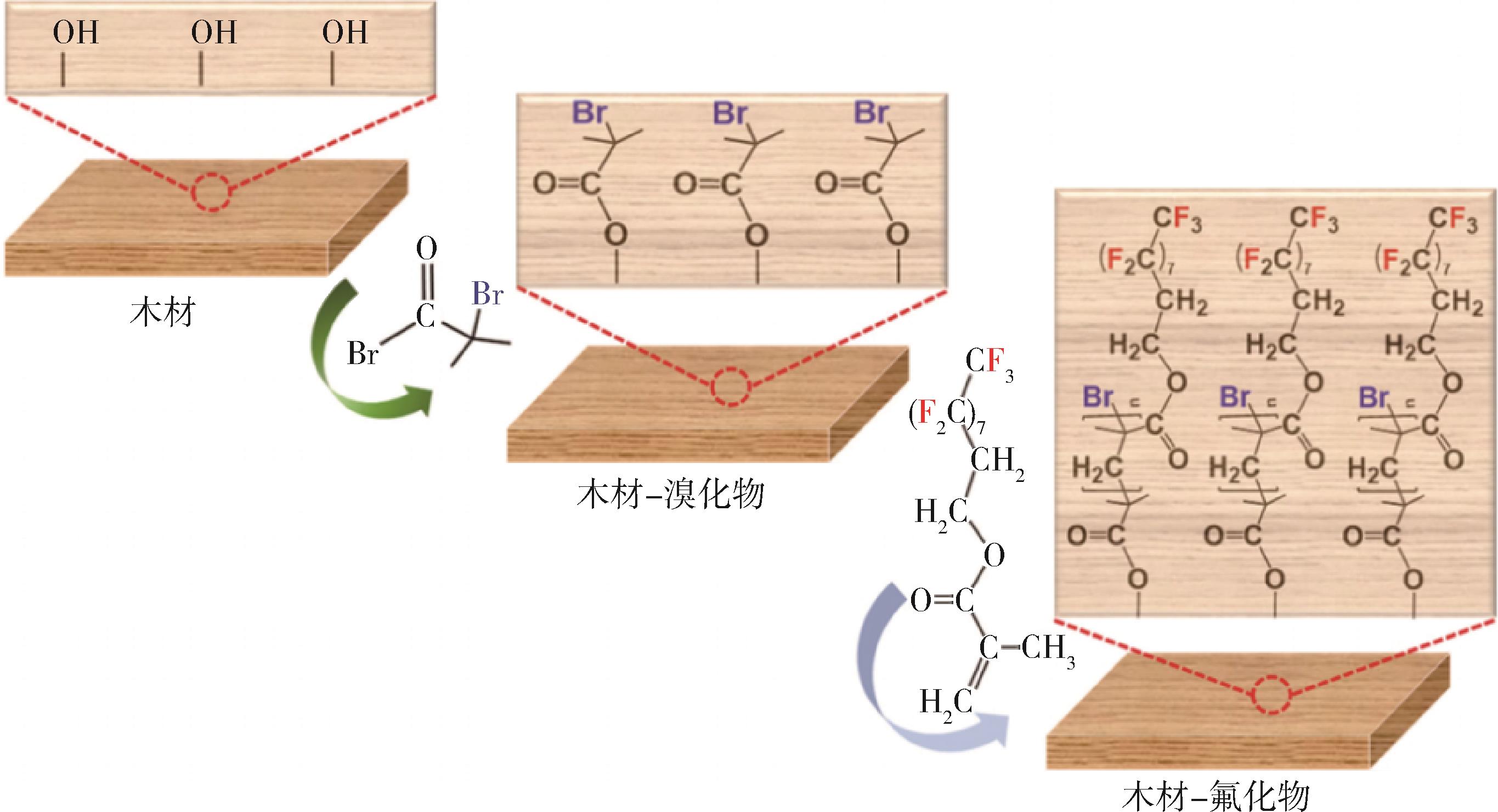

自下而上方法	接枝共聚法	操作简单，性能稳定，耐久性好	耗时长，成本高，污染环境	［40，43⁃45］
	溶胶⁃凝胶法	各种体系已基本成熟，制备工艺简单，反应条件温和，成本较低	溶胶和凝胶过程难以控制，溶液稳定性差	［47⁃50］

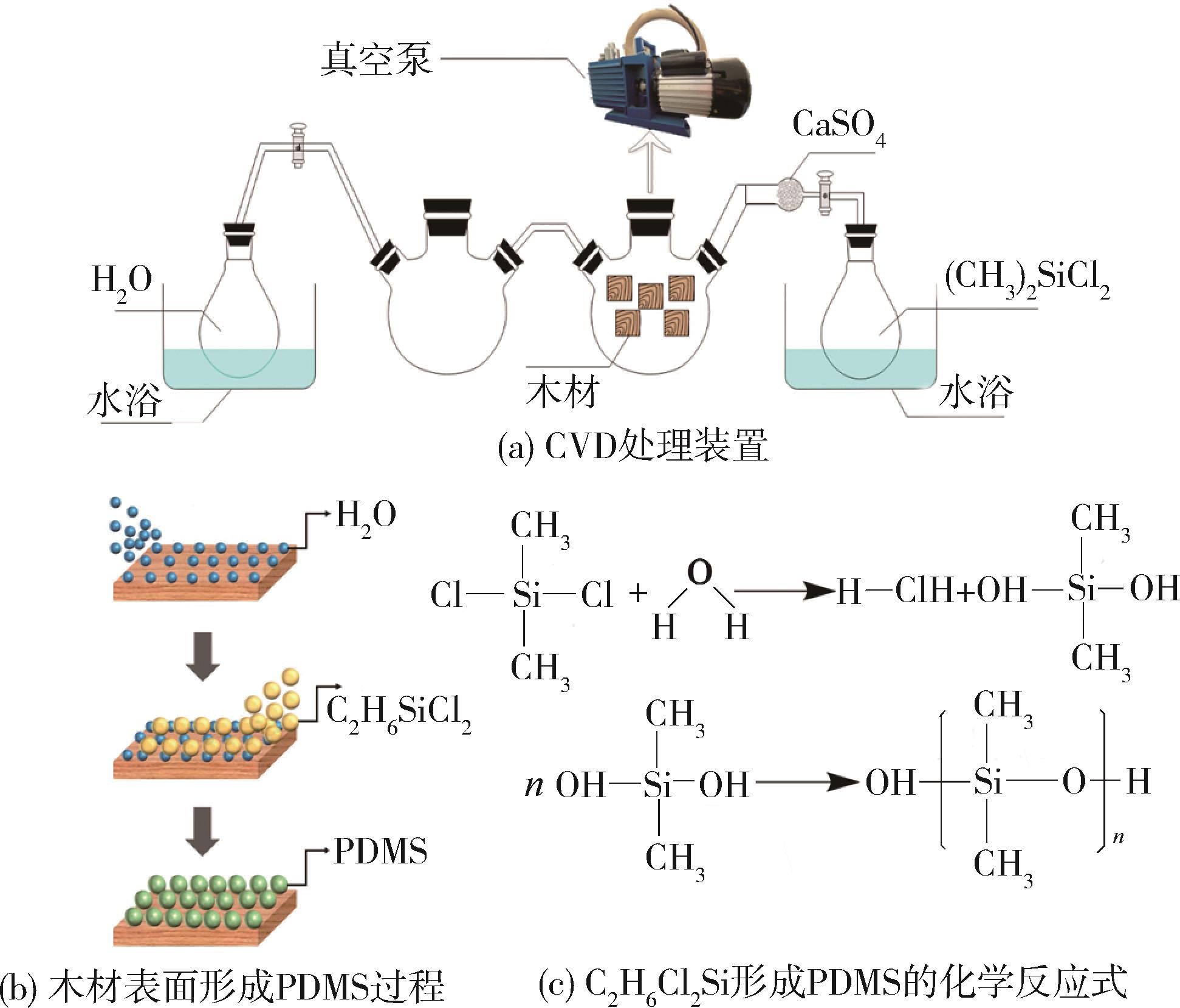

	CVD法	实验参数可调控，制备的涂层更均匀精细	需要昂贵的设备、高温等反应条件，有毒和腐蚀性气体污染环境	［52⁃54］
	浸涂、喷涂法	适合大面积生产，操作简单，成本低	需要专门的设备，涂层与基材附着强度差	［58⁃61］
	层层自组装法	操作简便，组装程度、结构容易控制	耗时较长，制备效率低	［62⁃63］
	水热法	制备原理简单，可通过调节反应条件控制材料的形貌和尺寸	需要专门的反应设备，对温度、压力要求高，不适合大面积制备	［64⁃65］

类型	制备方法	优点	缺点	参考文献
自上而下方法	自然基底模板法	基底材料来源广泛，操作简单，成本低	难以大规模生产，复制过程中结构易变形	［26⁃28，55］
	人工基底模板法	可大规模生产，操作方便，可重复使用	需要昂贵的刻蚀设备，剥离时容易破坏结构	［30⁃31，56］
	等离子体刻蚀法	操作简单，表面均匀性好	设备比较昂贵，反应条件苛刻	［34⁃35，57］
	化学刻蚀法	成本低，适合工业化生产，界面结合强度高	化学试剂污染环境，破坏基材结构、强度降低	［36⁃38］
自下而上方法	接枝共聚法	操作简单，性能稳定，耐久性好	耗时长，成本高，污染环境	［40，43⁃45］
	溶胶⁃凝胶法	各种体系已基本成熟，制备工艺简单，反应条件温和，成本较低	溶胶和凝胶过程难以控制，溶液稳定性差	［47⁃50］
	CVD法	实验参数可调控，制备的涂层更均匀精细	需要昂贵的设备、高温等反应条件，有毒和腐蚀性气体污染环境	［52⁃54］
	浸涂、喷涂法	适合大面积生产，操作简单，成本低	需要专门的设备，涂层与基材附着强度差	［58⁃61］
	层层自组装法	操作简便，组装程度、结构容易控制	耗时较长，制备效率低	［62⁃63］
	水热法	制备原理简单，可通过调节反应条件控制材料的形貌和尺寸	需要专门的反应设备，对温度、压力要求高，不适合大面积制备	［64⁃65］

树种	制备方法	疏水性试剂	接触角/（°）	应用	文献
桉木	溶胶⁃凝胶法	正硅酸乙酯/全氟癸基三氯硅烷	159	自清洁	［66］
椴木	喷涂法	SiO₂/全氟癸基三乙氧基硅烷/环氧树脂	155	自清洁、热能存储	［67］
杉木	浇筑法	SiO₂/全氟辛基三乙氧基硅烷	160	自清洁、耐久性防护层	［68］
杉木	喷涂法	全氟烷基甲基丙烯酸共聚物/PDMS/TiO₂	150	自清洁、耐久性防护层	［69］

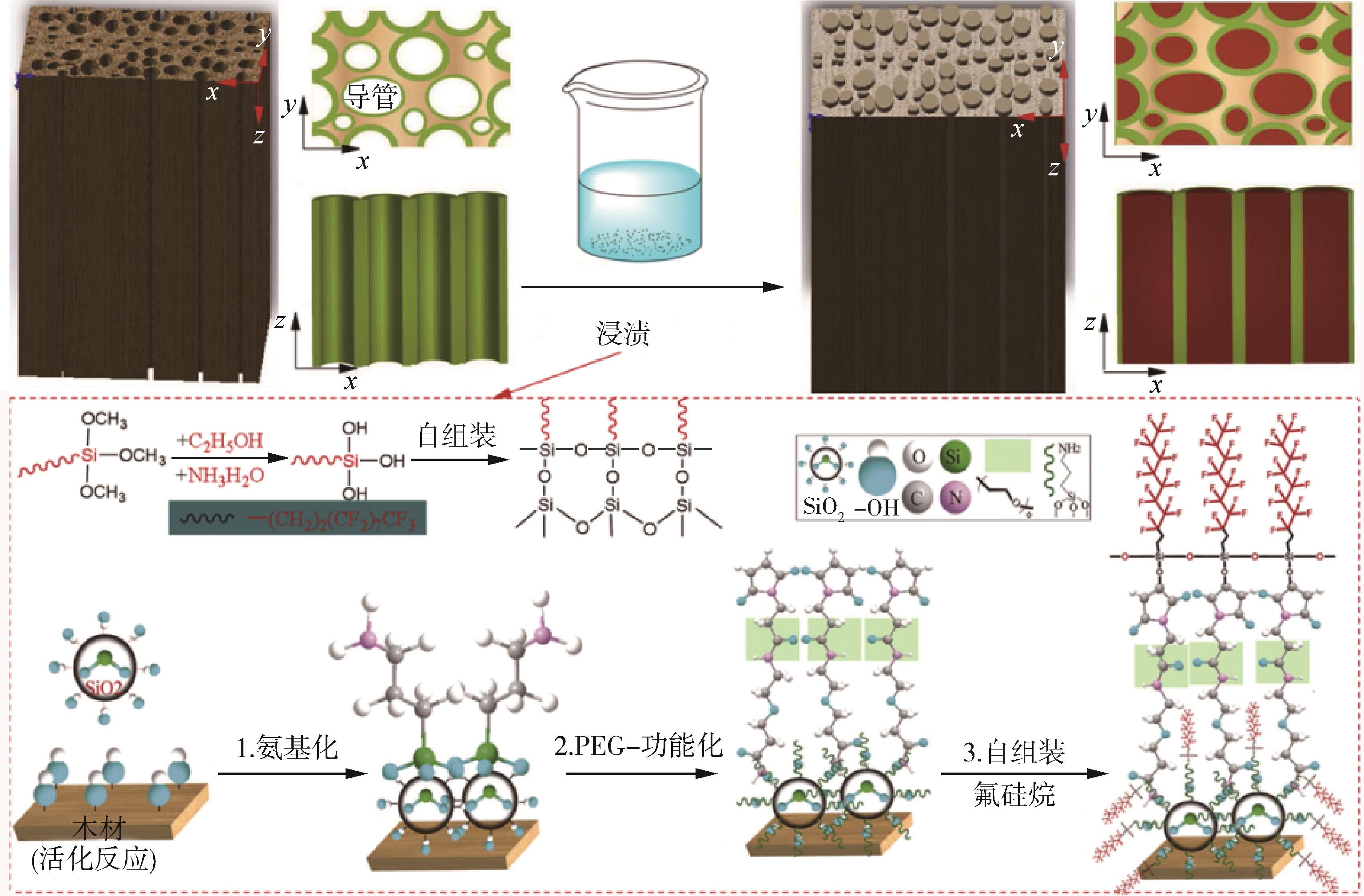

松木	浸渍法	HDTMS/MTMS	157.9	耐久性防护层	［61］
椴木	浸渍法	HDTMS/MTMS	162.9	耐久性防护层	［61］
未提到	化学沉积法	Cu/AgNO₃	160.5	耐久性防护层	［70］
椴木	接枝共聚法	三氯甲基硅烷	153	油水分离	［71］
巴尔沙木	CVD法	MTMS	151	油水分离	［72］
巴尔沙木	浸渍法	甲基丙烯酸甲酯/掺杂元素的铝锶化合物	162.8	智能窗户	［73］

树种	制备方法	疏水性试剂	接触角/（°）	应用	文献
桉木	溶胶⁃凝胶法	正硅酸乙酯/全氟癸基三氯硅烷	159	自清洁	［66］
椴木	喷涂法	SiO₂/全氟癸基三乙氧基硅烷/环氧树脂	155	自清洁、热能存储	［67］
杉木	浇筑法	SiO₂/全氟辛基三乙氧基硅烷	160	自清洁、耐久性防护层	［68］
杉木	喷涂法	全氟烷基甲基丙烯酸共聚物/PDMS/TiO₂	150	自清洁、耐久性防护层	［69］
松木	浸渍法	HDTMS/MTMS	157.9	耐久性防护层	［61］
椴木	浸渍法	HDTMS/MTMS	162.9	耐久性防护层	［61］
未提到	化学沉积法	Cu/AgNO₃	160.5	耐久性防护层	［70］
椴木	接枝共聚法	三氯甲基硅烷	153	油水分离	［71］
巴尔沙木	CVD法	MTMS	151	油水分离	［72］
巴尔沙木	浸渍法	甲基丙烯酸甲酯/掺杂元素的铝锶化合物	162.8	智能窗户	［73］

[1]	FENG Kai, LI Yongqing, MA Xiuqing, HAN Ying. Research progress and application in toughening modification of polyoxymethylene [J]. China Plastics, 2022, 36(7): 157-164.
[2]	CHEN Ke, LIU Mingfei, ZHAO Biao, PAN Kai. Research progress in flame retardancy and ablation resistance of silicone⁃modified polymeric materials [J]. China Plastics, 2022, 36(6): 149-154.
[3]	DENG Tianxiang, XU Lina, LI Shouhai, ZHANG Yan, YAO Na, JIA Puyou, DING Haiyang, LI Mei. Research progress in grafting and crosslinking modification of PVC [J]. China Plastics, 2022, 36(5): 140-148.
[4]	WANG Rongchen, ZHANG Heng, SUN Huanwei, DUAN Shuxia, QIN Zixuan, LI Han, ZHU Feichao, ZHANG Yifeng. Research progress in preparation and hydrophilic modification of polylactic acid nonwovens for medical and health applications [J]. China Plastics, 2022, 36(5): 158-166.
[5]	ZHAO Xinxin, JIN Xiaodong, SHI Yan, SUN Shibing, LYU Feng, TIAN Yingliang, ZHAO Zhiyong. Surface modification of extruded polystyrene based on ultraviolet⁃ozone irradiation [J]. China Plastics, 2022, 36(5): 8-13.
[6]	CHEN Wenjing, YANG Xiaolong, HAN Shuntao, HAN Ying, MA Xiuqing. Research progress in modification methods of polyacrylonitrile materials [J]. China Plastics, 2022, 36(4): 158-165.
[7]	DONG Luqian, XU Fang, WENG Yunxuan. Research progress in modification and applications of poly（glycolic acid） [J]. China Plastics, 2022, 36(4): 166-174.
[8]	LI Suyuan, LIU Huipeng, GONG Shun, HUANG Guotao, LI Yucai, WU Xin, DENG Jianping, PAN Kai. Preparation and characterization of EVA foaming materials modified with thermoplastic polyamide elastomer [J]. China Plastics, 2022, 36(4): 6-14.
[9]	LI Yushan, LI Jie. Research progress in durable super⁃hydrophobic surface based on PDMS [J]. China Plastics, 2022, 36(3): 167-176.
[10]	MA Jiasen, XUE Yongbing, GUO Qi, LIU Zhenmin. Research progress in waste plastic⁃modified asphalts [J]. China Plastics, 2022, 36(2): 131-138.
[11]	JIN Fujing, HAO Yunan, JIAO Hongwen, ZHAO Hongyu. Application and Standard Interpretation of Graphite⁃modified Extruded Polystyrene Foam Boards for Thermal Insulation of Building [J]. China Plastics, 2021, 35(9): 109-115.
[12]	SUN Guohua, ZHANG Xin, WU Dezhen, HOU Lianlong. Research Progress in High⁃performance Polyimide Composites [J]. China Plastics, 2021, 35(9): 147-155.
[13]	ZHANG Ting, ZHANG Caili, SONG Xinyu, WENG Yunxuan. Research Progress in Preparation and Applications of PBAT Films [J]. China Plastics, 2021, 35(7): 115-125.
[14]	DUAN Xuyuan, ZHENG Hongjuan. Research Progress in Modified Poly（lactic acid） Foaming Technology [J]. China Plastics, 2021, 35(7): 134-139.
[15]	WANG Guoan, ZHAO Wenjie. Influence of Twain⁃80 on Property of PB⁃g⁃PSG Emulsion⁃modified Cement Mortar and Its Mechanisms [J]. China Plastics, 2021, 35(7): 43-48.
